2017 TOYOTA SIENNA Manuel du propriétaire (in French)

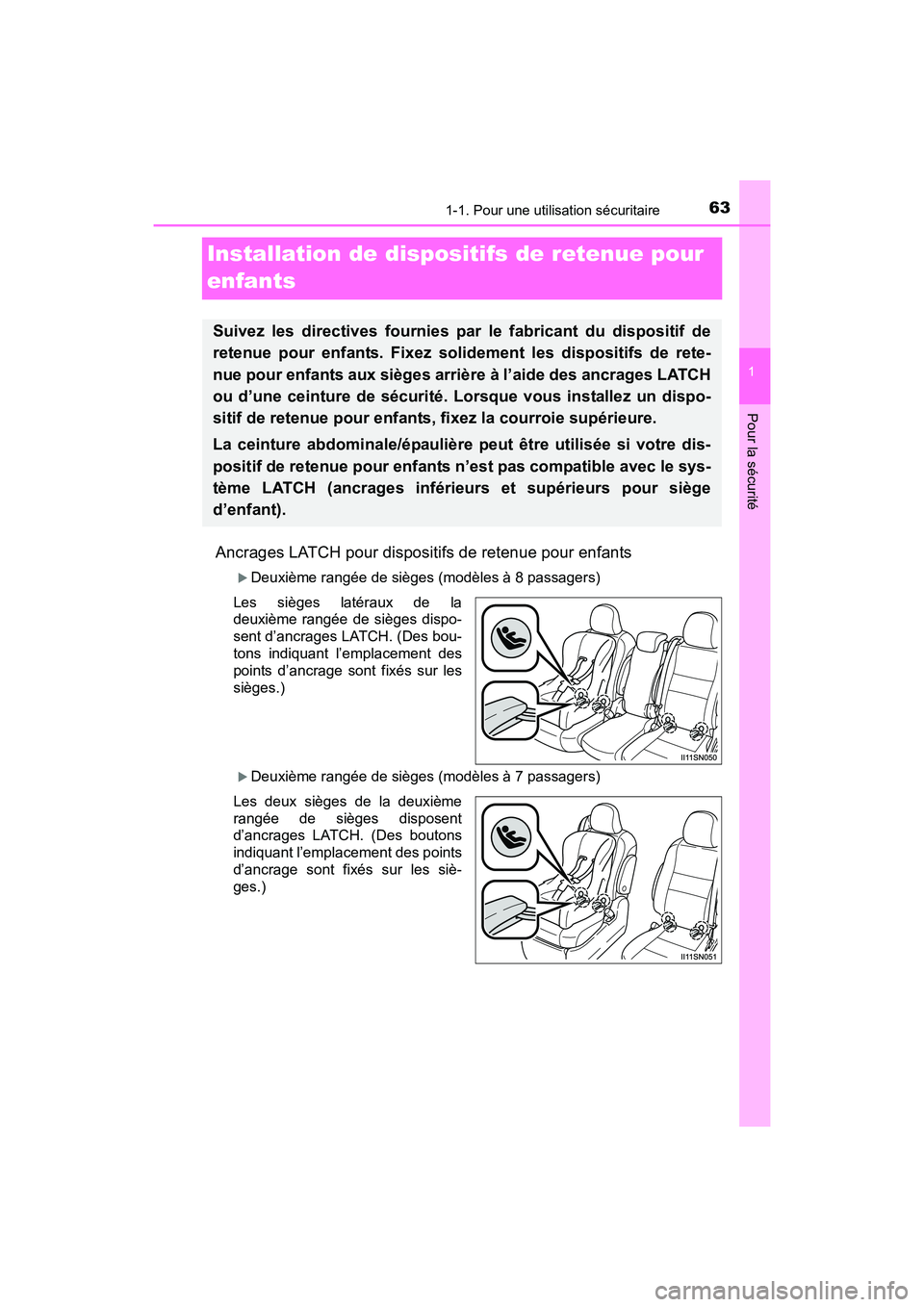

631-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
1
Pour la sécurité
Installation de dispositifs de retenue pour
enfants
Ancrages LATCH pour dispositifs de retenue pour enfants
XDeuxième rangée de sièges (modèles à 8 passagers)
Les sièges latéraux de la
deuxième rangée de sièges dispo-
sent d’ancrages LATCH. (Des bou-
tons indiquant l’emplacement des
points d’ancrage sont fixés sur les
sièges.)
XDeuxième rangée de sièges (modèles à 7 passagers)
Les deux sièges de la deuxième
rangée de sièges disposent
d’ancrages LATCH. (Des boutons
indiquant l’emplacement des points
d’ancrage sont fixés sur les siè-
ges.)
Suivez les directives fournies par le fabricant du dispositif de
retenue pour enfants. Fixez solidement les dispositifs de rete-
nue pour enfants aux sièges arrière à l’aide des ancrages LATCH
ou d’une ceinture de sécurité. Lorsque vous installez un dispo-
sitif de retenue pour enfants, fixez la courroie supérieure.
La ceinture abdominale/épaulière peut être utilisée si votre dis-
positif de retenue pour enfants n’est pas compatible avec le sys-
tème LATCH (ancrages inférieurs et supérieurs pour siège
d’enfant).

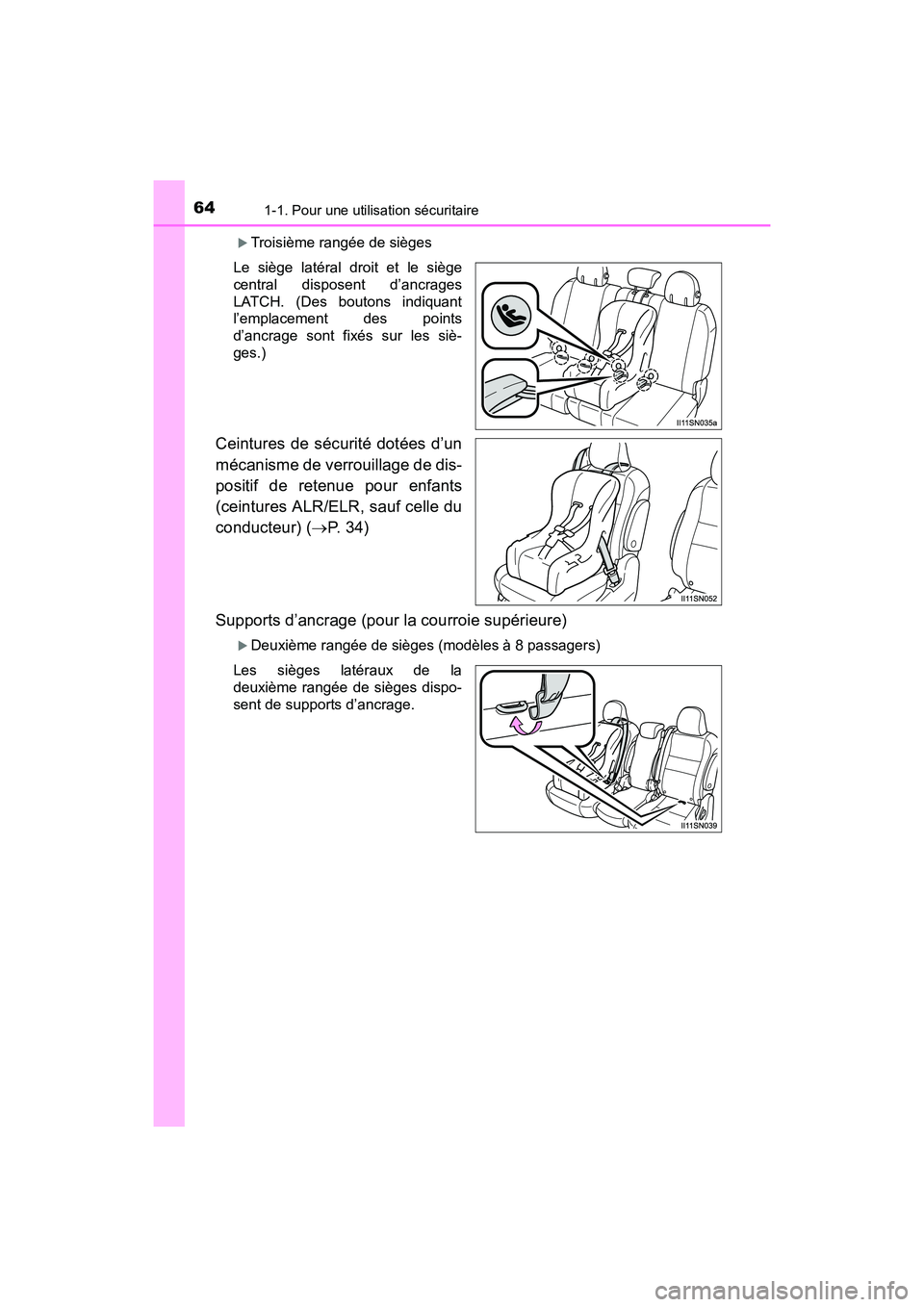

641-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
XTroisième rangée de sièges
Le siège latéral droit et le siège
central disposent d’ancrages
LATCH. (Des boutons indiquant
l’emplacement des points
d’ancrage sont fixés sur les siè-
ges.)
Ceintures de sécurité dotées d’un
mécanisme de verrouillage de dis-
positif de retenue pour enfants
(ceintures ALR/ELR, sauf celle du
conducteur) ( →P. 3 4 )
Supports d’ancrage (pour la courroie supérieure)
XDeuxième rangée de sièges (modèles à 8 passagers)
Les sièges latéraux de la
deuxième rangée de sièges dispo-
sent de supports d’ancrage.

651-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
1
Pour la sécurité
XDeuxième rangée de sièges (modèles à 7 passagers)
Les deux sièges de la deuxième
rangée de sièges disposent de
supports d’ancrage.
XTroisième rangée de sièges
Le siège latéral droit et le siège
central disposent de supports
d’ancrage.
Rabattez le dossier de siège en
tirant le levier. Redressez le
dossier de siège et verrouillez-
le en 1
ère position (position la
plus verticale).
Augmentez légèrement l’espace entre le coussin de siège et le
dossier.
Installation à l’aide du système LATCH (deuxième rangée de siè-
ges)
1
2

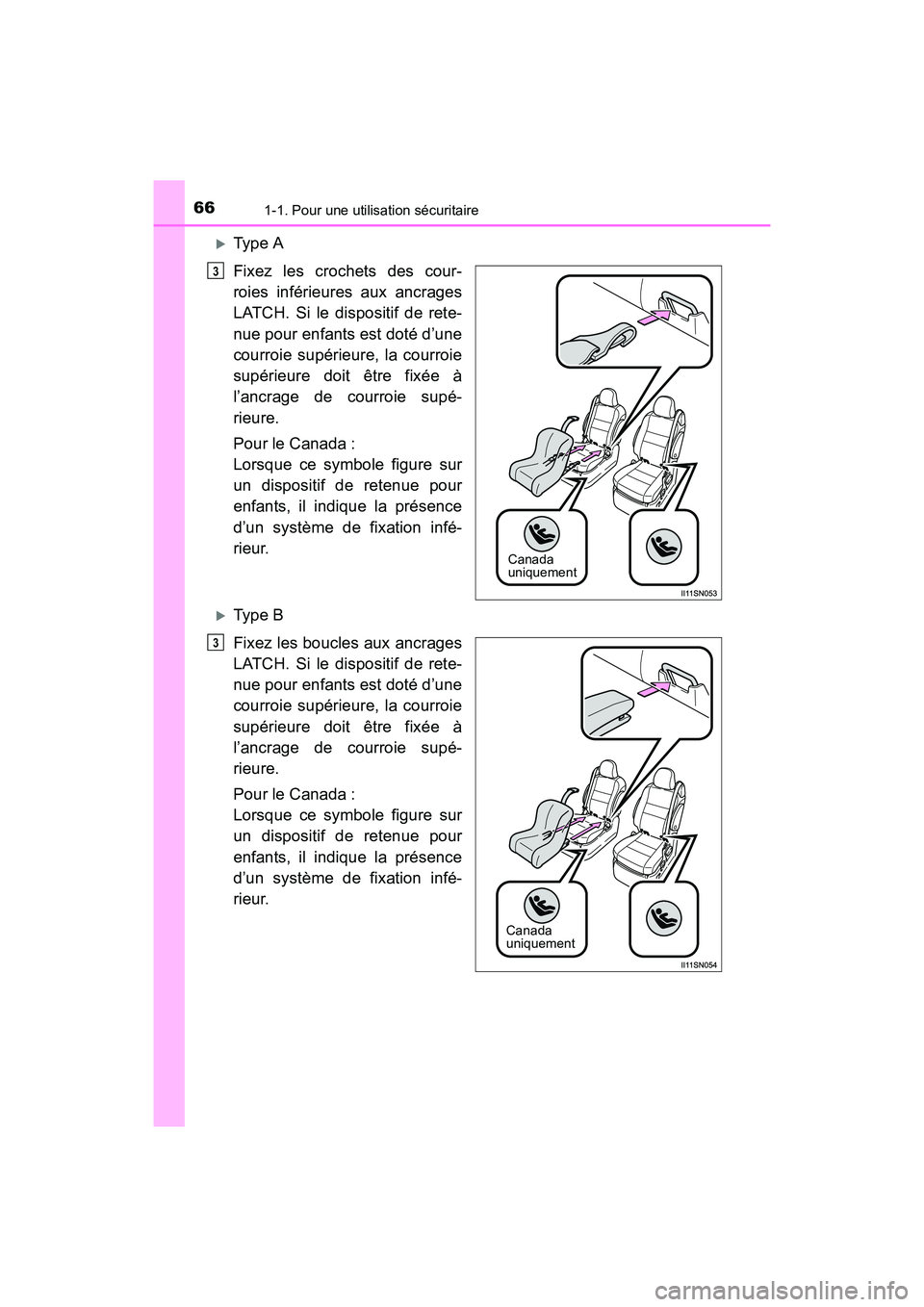

661-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
XType A
Fixez les crochets des cour-
roies inférieures aux ancrages
LATCH. Si le dispositif de rete-
nue pour enfants est doté d’une
courroie supérieure, la courroie
supérieure doit être fixée à
l’ancrage de courroie supé-
rieure.
Pour le Canada :
Lorsque ce symbole figure sur
un dispositif de retenue pour
enfants, il indique la présence
d’un système de fixation infé-
rieur.
XType B
Fixez les boucles aux ancrages
LATCH. Si le dispositif de rete-
nue pour enfants est doté d’une
courroie supérieure, la courroie
supérieure doit être fixée à
l’ancrage de courroie supé-
rieure.
Pour le Canada :
Lorsque ce symbole figure sur
un dispositif de retenue pour
enfants, il indique la présence
d’un système de fixation infé-
rieur.
Canada
uniquement
3
Canada
uniquement
3

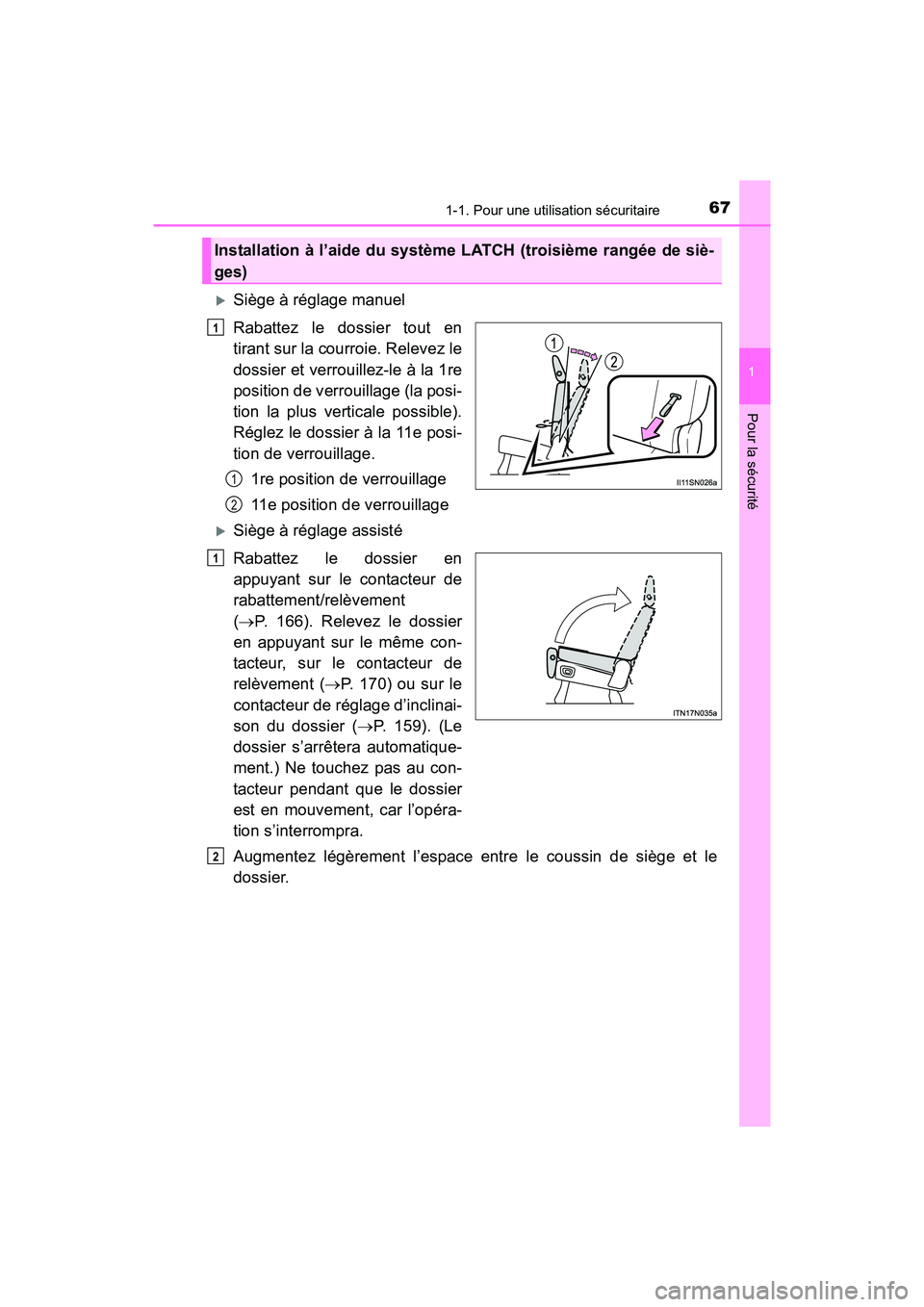

671-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
1
Pour la sécurité
XSiège à réglage manuel
Rabattez le dossier tout en
tirant sur la courroie. Relevez le
dossier et verrouillez-le à la 1re
position de verrouillage (la posi-
tion la plus verticale possible).
Réglez le dossier à la 11e posi-
tion de verrouillage.1re position de verrouillage
11e position de verrouillage
XSiège à réglage assisté
Rabattez le dossier en
appuyant sur le contacteur de
rabattement/relèvement
(→ P. 166). Relevez le dossier
en appuyant sur le même con-
tacteur, sur le contacteur de
relèvement ( →P. 170) ou sur le
contacteur de réglage d’inclinai-
son du dossier ( →P. 159). (Le
dossier s’arrêtera automatique-
ment.) Ne touchez pas au con-
tacteur pendant que le dossier
est en mouvement, car l’opéra-
tion s’interrompra.
Augmentez légèrement l’espace entre le coussin de siège et le
dossier.
Installation à l’aide du système LATCH (troisième rangée de siè-
ges)
1
1
2
1
2

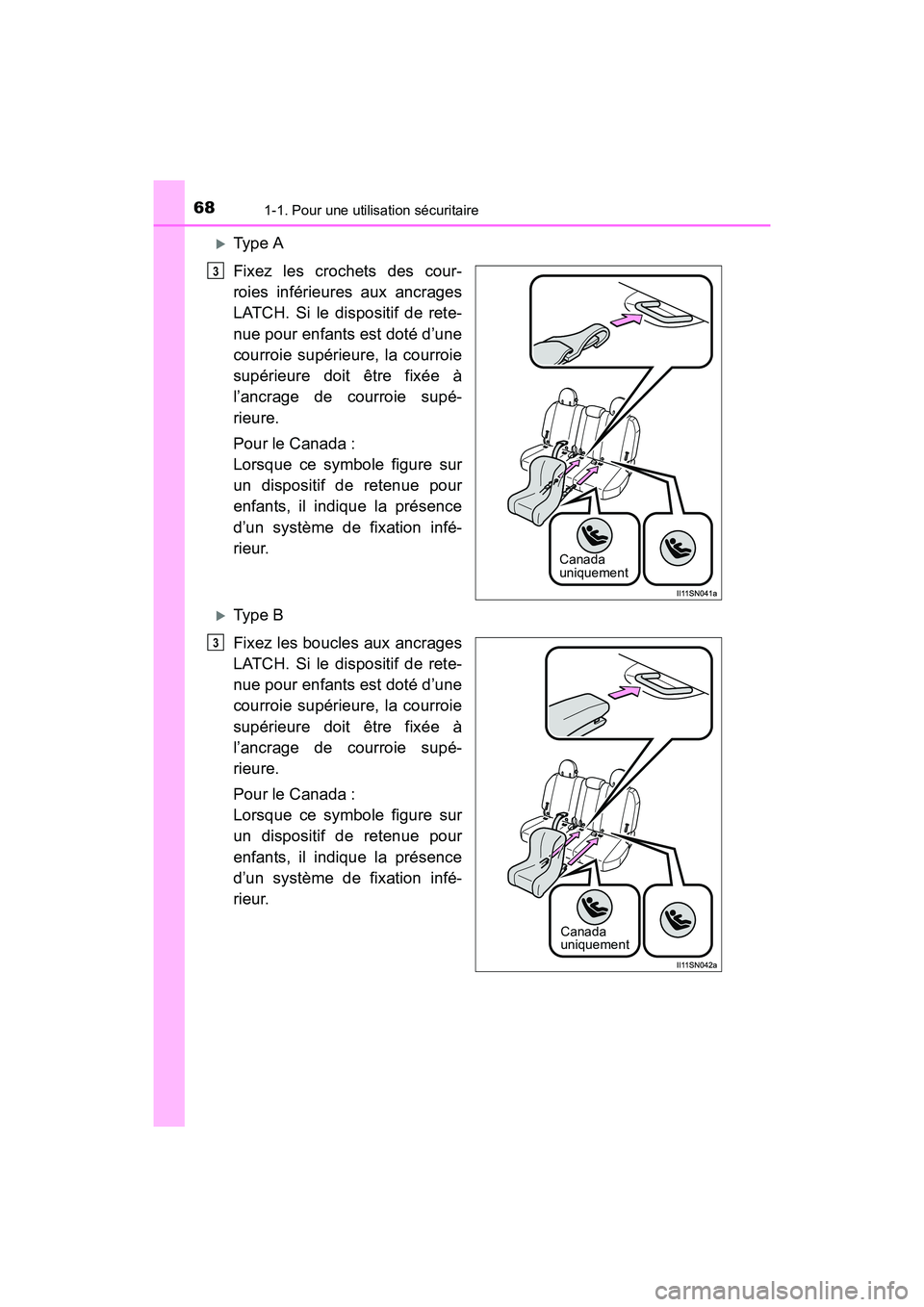

681-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
XType A
Fixez les crochets des cour-
roies inférieures aux ancrages
LATCH. Si le dispositif de rete-
nue pour enfants est doté d’une
courroie supérieure, la courroie
supérieure doit être fixée à
l’ancrage de courroie supé-
rieure.
Pour le Canada :
Lorsque ce symbole figure sur
un dispositif de retenue pour
enfants, il indique la présence
d’un système de fixation infé-
rieur.
XType B
Fixez les boucles aux ancrages
LATCH. Si le dispositif de rete-
nue pour enfants est doté d’une
courroie supérieure, la courroie
supérieure doit être fixée à
l’ancrage de courroie supé-
rieure.
Pour le Canada :
Lorsque ce symbole figure sur
un dispositif de retenue pour
enfants, il indique la présence
d’un système de fixation infé-
rieur.
Canada
uniquement
3
Canada
uniquement
3

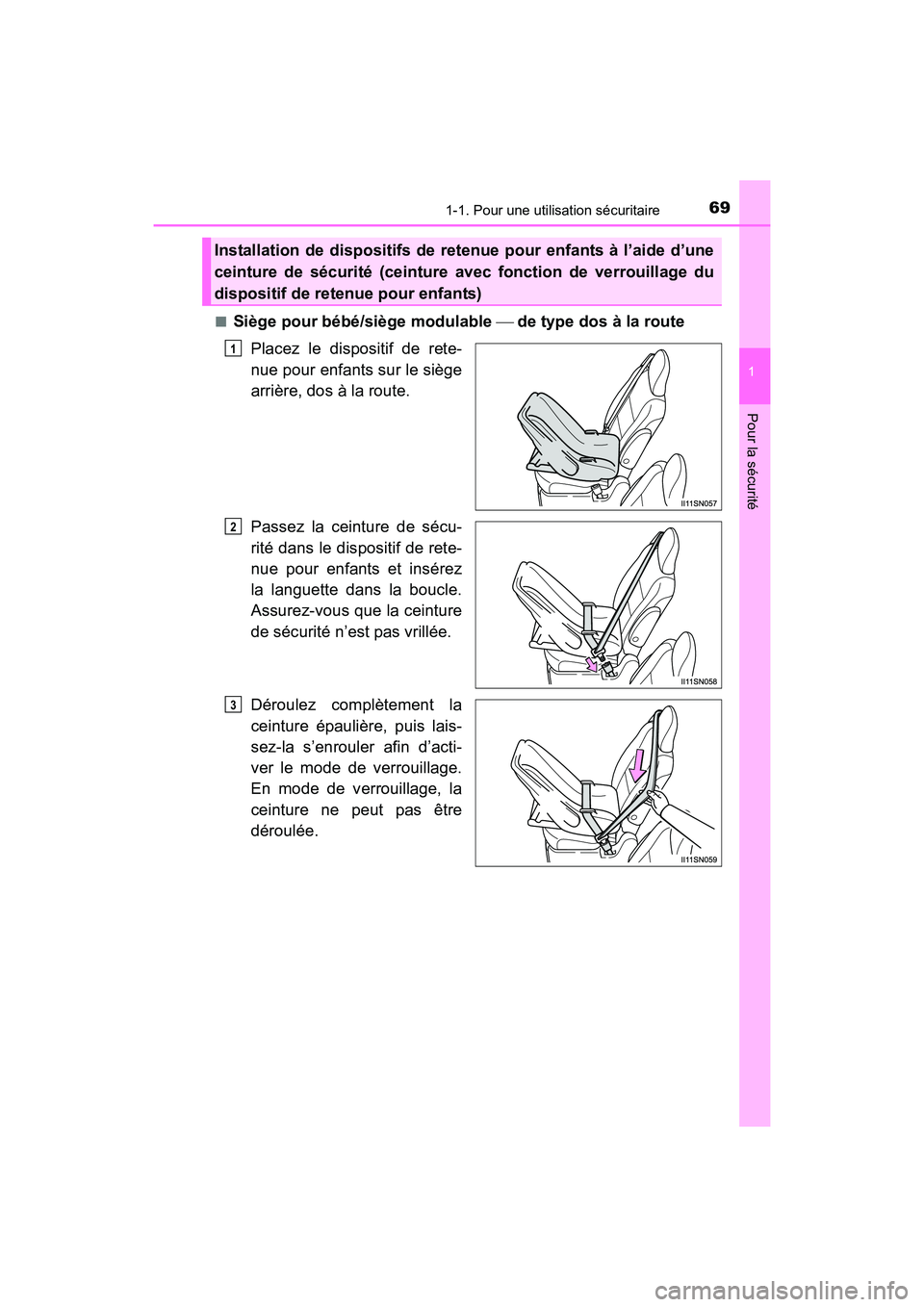

691-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
1
Pour la sécurité
■Siège pour bébé/siège modulable  de type dos à la route
Placez le dispositif de rete-
nue pour enfants sur le siège
arrière, dos à la route.
Passez la ceinture de sécu-
rité dans le dispositif de rete-
nue pour enfants et insérez
la languette dans la boucle.
Assurez-vous que la ceinture
de sécurité n’est pas vrillée.
Déroulez complètement la
ceinture épaulière, puis lais-
sez-la s’enrouler afin d’acti-
ver le mode de verrouillage.
En mode de verrouillage, la
ceinture ne peut pas être
déroulée.
Installation de dispositifs de retenue pour enfants à l’aide d’une
ceinture de sécurité (ceinture avec fonction de verrouillage du
dispositif de retenue pour enfants)
1
2
3

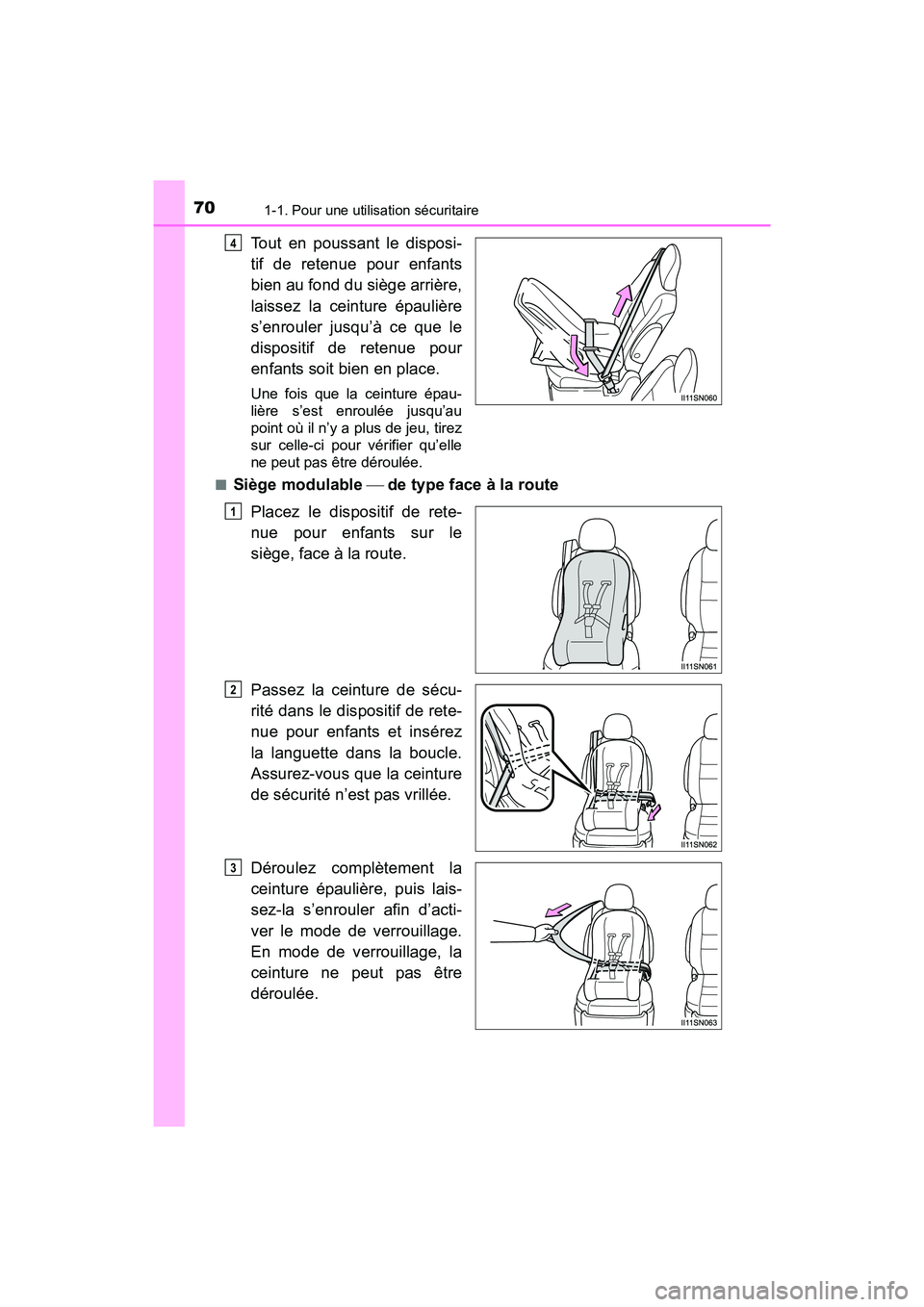

701-1. Pour une utilisation sécuritaire
SIENNA_OM_OM08007D_(D)
Tout en poussant le disposi-
tif de retenue pour enfants
bien au fond du siège arrière,
laissez la ceinture épaulière
s’enrouler jusqu’à ce que le
dispositif de retenue pour
enfants soit bien en place.
Une fois que la ceinture épau-
lière s’est enroulée jusqu’au
point où il n’y a plus de jeu, tirez
sur celle-ci pour vérifier qu’elle
ne peut pas être déroulée.
■
Siège modulable  de type face à la route
Placez le dispositif de rete-
nue pour enfants sur le
siège, face à la route.
Passez la ceinture de sécu-
rité dans le dispositif de rete-
nue pour enfants et insérez
la languette dans la boucle.
Assurez-vous que la ceinture
de sécurité n’est pas vrillée.
Déroulez complètement la
ceinture épaulière, puis lais-
sez-la s’enrouler afin d’acti-
ver le mode de verrouillage.
En mode de verrouillage, la
ceinture ne peut pas être
déroulée.
4
1
2
3
