3034-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

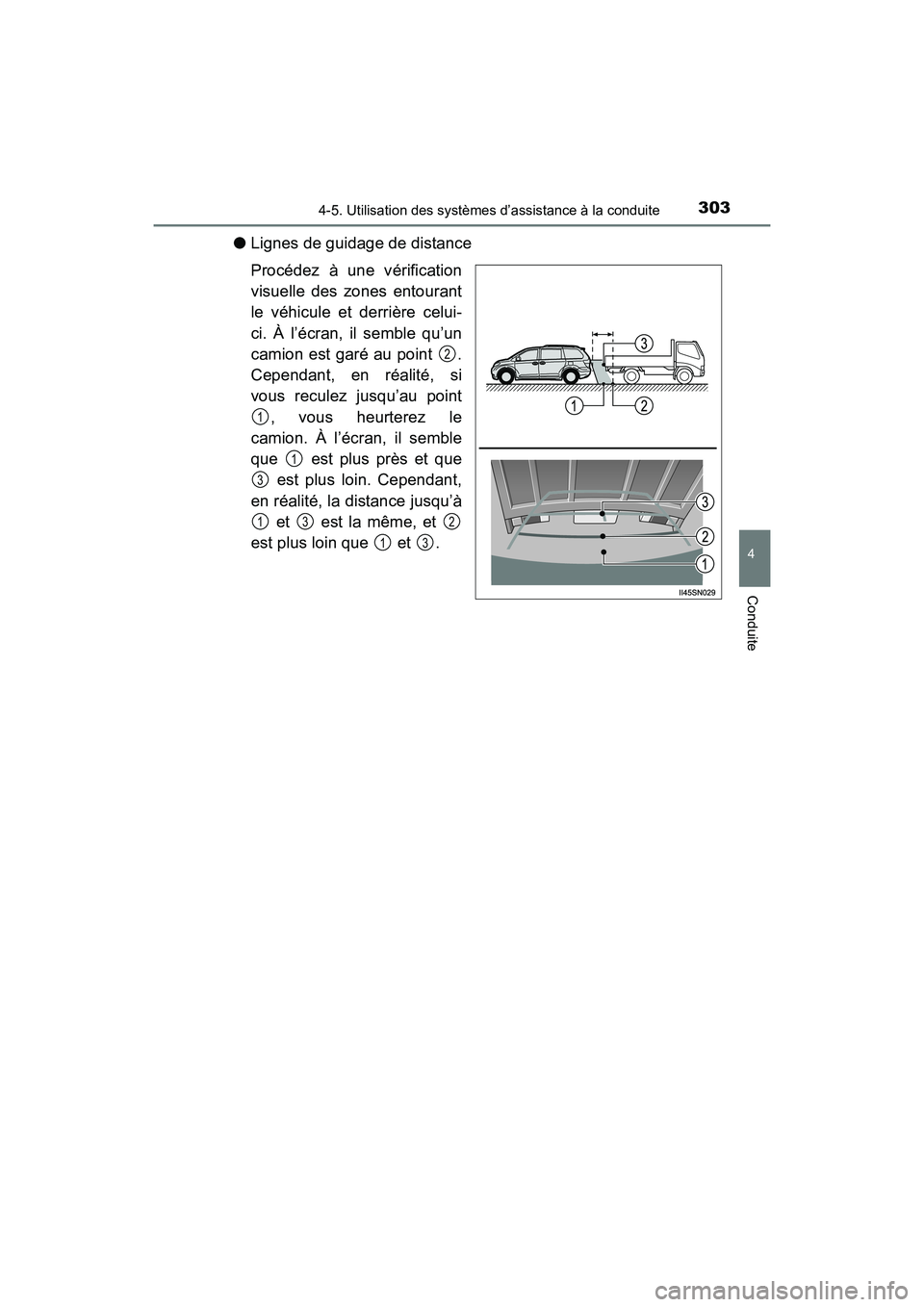

●Lignes de guidage de distance
Procédez à une vérification
visuelle des zones entourant
le véhicule et derrière celui-
ci. À l’écran, il semble qu’un
camion est garé au point .
Cependant, en réalité, si
vous reculez jusqu’au point
, vous heurterez le
camion. À l’écran, il semble
que est plus près et que est plus loin. Cependant,
en réalité, la distance jusqu’à et est la même, et
est plus loin que et .
2
1
1
3
132
13

304
SIENNA_OM_OM08007D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

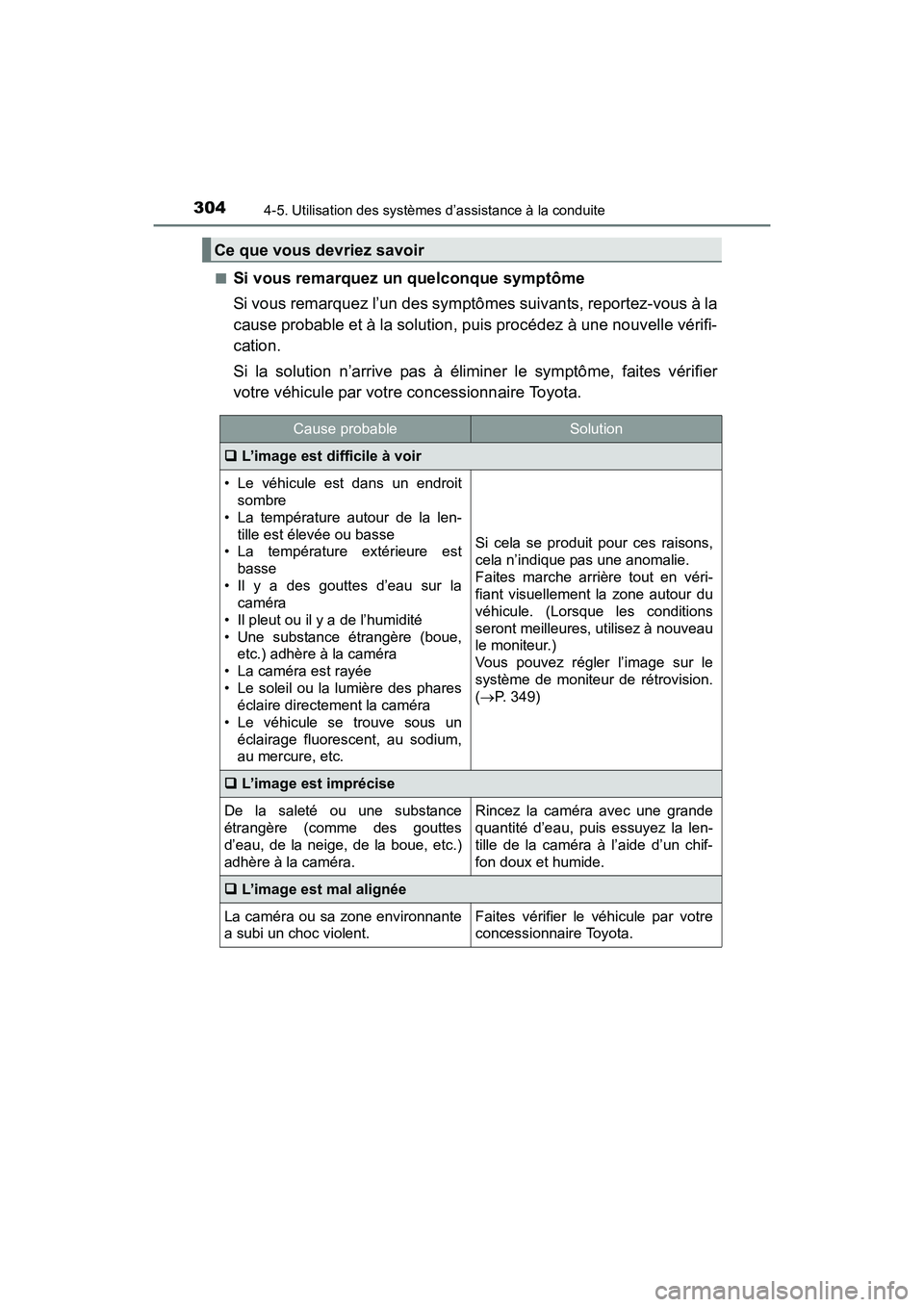

■Si vous remarquez un quelconque symptôme
Si vous remarquez l’un des symptômes suivants, reportez-vous à la
cause probable et à la solution, puis procédez à une nouvelle vérifi-
cation.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier
votre véhicule par votre concessionnaire Toyota.
Ce que vous devriez savoir
Cause probableSolution
‰L’image est difficile à voir
• Le véhicule est dans un endroit
sombre
• La température autour de la len- tille est élevée ou basse
• La température extérieure est
basse
• Il y a des gouttes d’eau sur la caméra
• Il pleut ou il y a de l’humidité
• Une substance étrangère (boue, etc.) adhère à la caméra
• La caméra est rayée
• Le soleil ou la lumière des phares éclaire directement la caméra
• Le véhicule se trouve sous un éclairage fluorescent, au sodium,
au mercure, etc.
Si cela se produit pour ces raisons,
cela n’indique pas une anomalie.
Faites marche arrière tout en véri-
fiant visuellement la zone autour du
véhicule. (Lorsque les conditions
seront meilleures, utilisez à nouveau
le moniteur.)
Vous pouvez régler l’image sur le
système de moniteur de rétrovision.
(→ P. 349)
‰ L’image est imprécise
De la saleté ou une substance
étrangère (comme des gouttes
d’eau, de la neige, de la boue, etc.)
adhère à la caméra.Rincez la caméra avec une grande
quantité d’eau, puis essuyez la len-
tille de la caméra à l’aide d’un chif-
fon doux et humide.
‰L’image est mal alignée
La caméra ou sa zone environnante
a subi un choc violent.Faites vérifier le véhicule par votre
concessionnaire Toyota.

SIENNA_OM_OM08007D_(D)
3054-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

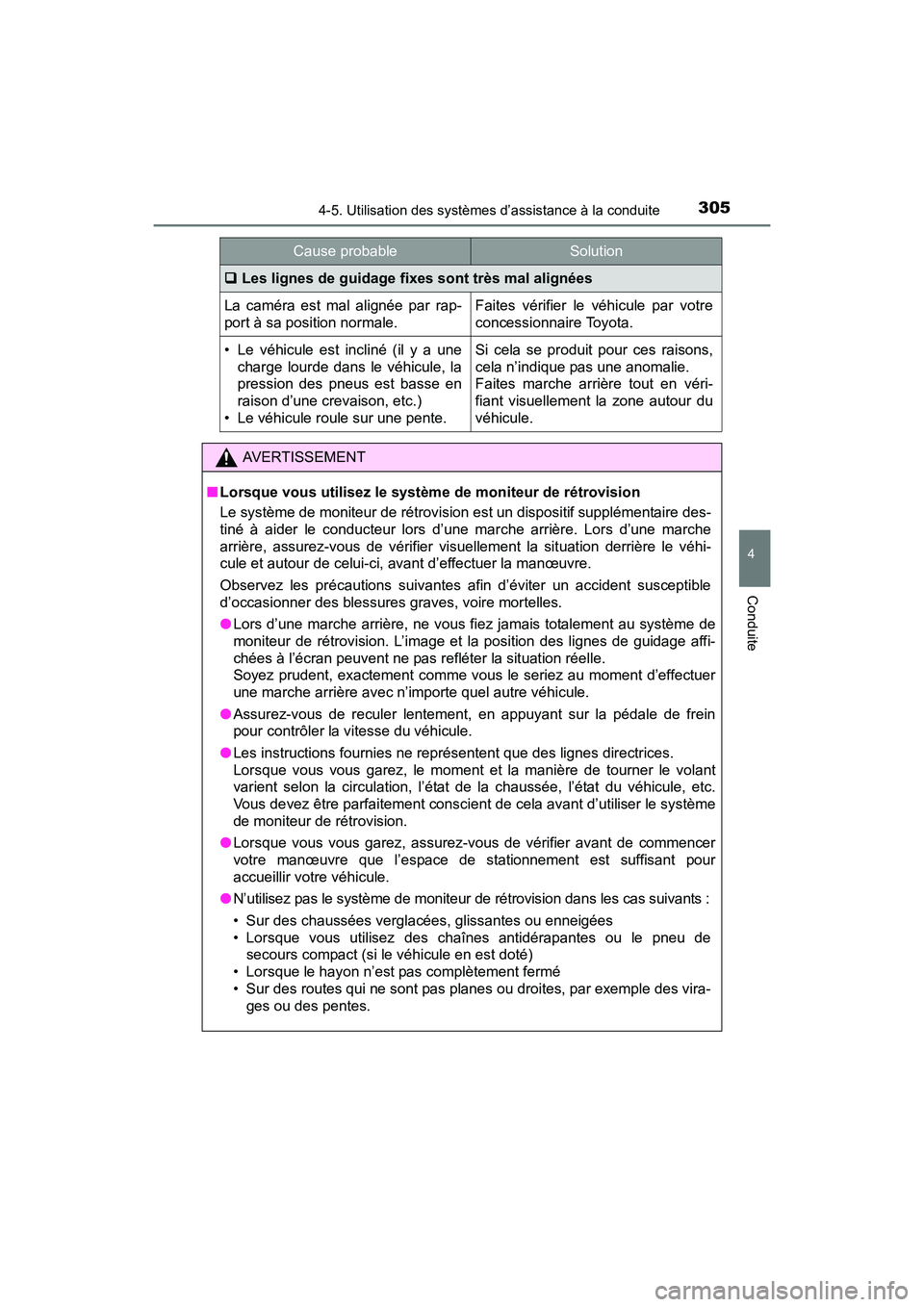

‰Les lignes de guidage fixes sont très mal alignées
La caméra est mal alignée par rap-
port à sa position normale.Faites vérifier le véhicule par votre
concessionnaire Toyota.
• Le véhicule est incliné (il y a une
charge lourde dans le véhicule, la
pression des pneus est basse en
raison d’une crevaison, etc.)
• Le véhicule roule sur une pente.Si cela se produit pour ces raisons,
cela n’indique pas une anomalie.
Faites marche arrière tout en véri-
fiant visuellement la zone autour du
véhicule.
AVERTISSEMENT
■ Lorsque vous utilisez le système de moniteur de rétrovision
Le système de moniteur de rétrovision est un dispositif supplémentaire des-
tiné à aider le conducteur lors d’ une marche arrière. Lors d’une marche
arrière, assurez-vous de vérifier visuellement la situation derrière le véhi-
cule et autour de celui-ci, avant d’effectuer la manœuvre.
Observez les précautions suivantes afin d’éviter un accident susceptible
d’occasionner des blessures graves, voire mortelles.
● Lors d’une marche arrière, ne vous fiez jamais totalement au système de
moniteur de rétrovision. L’image et la position des lignes de guidage affi-
chées à l’écran peuvent ne pas refléter la situation réelle.
Soyez prudent, exactement comme vous le seriez au moment d’effectuer
une marche arrière avec n’importe quel autre véhicule.
● Assurez-vous de reculer lentement, en appuyant sur la pédale de frein
pour contrôler la vitesse du véhicule.
● Les instructions fournies ne représentent que des lignes directrices.
Lorsque vous vous garez, le moment et la manière de tourner le volant
varient selon la circulation, l’état de la chaussée, l’état du véhicule, etc.
Vous devez être parfaitement conscient de cela avant d’utiliser le système
de moniteur de rétrovision.
● Lorsque vous vous garez, assurez-vous de vérifier avant de commencer
votre manœuvre que l’espace de stationnement est suffisant pour
accueillir votre véhicule.
● N’utilisez pas le système de moniteur de rétrovision dans les cas suivants :
• Sur des chaussées verglacées, glissantes ou enneigées
• Lorsque vous utilisez des chaînes antidérapantes ou le pneu de secours compact (si le véhicule en est doté)
• Lorsque le hayon n’est pas complètement fermé
• Sur des routes qui ne sont pas planes ou droites, par exemple des vira- ges ou des pentes.
Cause probableSolution

306
SIENNA_OM_OM08007D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
AVERTISSEMENT

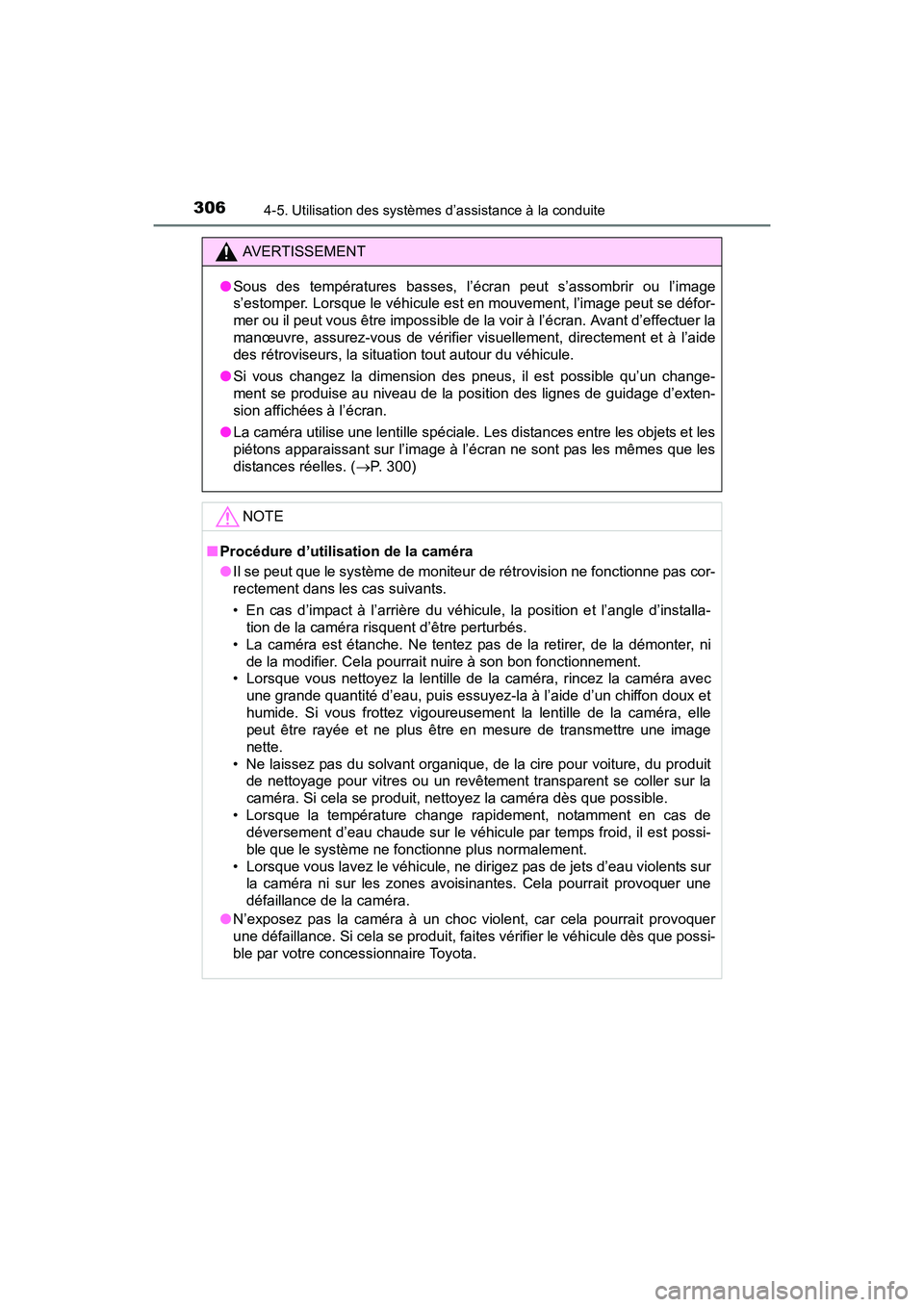

● Sous des températures basses, l’écran peut s’assombrir ou l’image
s’estomper. Lorsque le véhicule est en mouvement, l’image peut se défor-
mer ou il peut vous être impossible de la voir à l’écran. Avant d’effectuer la
manœuvre, assurez-vous de vérifier visuellement, directement et à l’aide
des rétroviseurs, la situation tout autour du véhicule.
● Si vous changez la dimension des pneus, il est possible qu’un change-
ment se produise au niveau de la position des lignes de guidage d’exten-
sion affichées à l’écran.
● La caméra utilise une lentille spéciale. Les distances entre les objets et les
piétons apparaissant sur l’image à l’écran ne sont pas les mêmes que les
distances réelles. ( →P. 300)
NOTE
■ Procédure d’utilisation de la caméra
●Il se peut que le système de moniteur de rétrovision ne fonctionne pas cor-
rectement dans les cas suivants.
• En cas d’impact à l’arrière du véhicule , la position et l’angle d’installa-
tion de la caméra risquent d’être perturbés.
• La caméra est étanche. Ne tentez pas de la retirer, de la démonter, ni de la modifier. Cela pourrait nuire à son bon fonctionnement.
• Lorsque vous nettoyez la lentille de la caméra, rincez la caméra avec
une grande quantité d’eau, puis essuyez-la à l’aide d’un chiffon doux et
humide. Si vous frottez vigoureusement la lentille de la caméra, elle
peut être rayée et ne plus être en mesure de transmettre une image
nette.
• Ne laissez pas du solvant organique, de la cire pour voiture, du produit de nettoyage pour vitres ou un revêtement transparent se coller sur la
caméra. Si cela se produit, nettoyez la caméra dès que possible.
• Lorsque la température change rapidement, notamment en cas de déversement d’eau chaude sur le véhicule par temps froid, il est possi-
ble que le système ne fonctionne plus normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau violents sur la caméra ni sur les zones avoisinantes. Cela pourrait provoquer une
défaillance de la caméra.
● N’exposez pas la caméra à un choc violent, car cela pourrait provoquer
une défaillance. Si cela se produit, faites vérifier le véhicule dès que possi-
ble par votre concessionnaire Toyota.

307
SIENNA_OM_OM08007D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

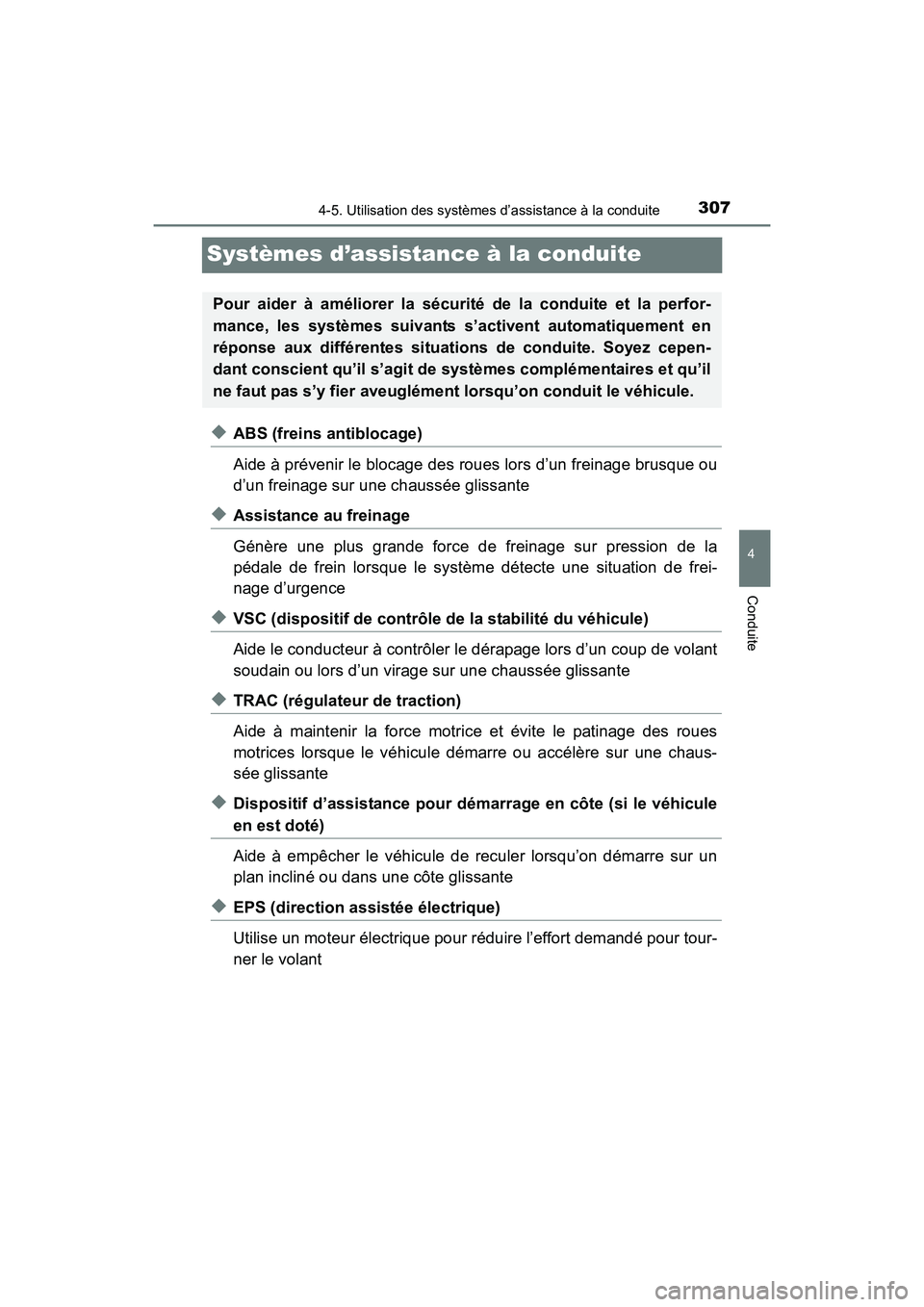

Systèmes d’assistance à la conduite
◆ABS (freins antiblocage)
Aide à prévenir le blocage des roues lors d’un freinage brusque ou
d’un freinage sur une chaussée glissante
◆Assistance au freinage
Génère une plus grande force de freinage sur pression de la
pédale de frein lorsque le système détecte une situation de frei-
nage d’urgence
◆VSC (dispositif de contrôle de la stabilité du véhicule)
Aide le conducteur à contrôler le dérapage lors d’un coup de volant
soudain ou lors d’un virage sur une chaussée glissante
◆TRAC (régulateur de traction)
Aide à maintenir la force motrice et évite le patinage des roues
motrices lorsque le véhicule démarre ou accélère sur une chaus-
sée glissante
◆Dispositif d’assistance pour démarrage en côte (si le véhicule
en est doté)
Aide à empêcher le véhicule de reculer lorsqu’on démarre sur un
plan incliné ou dans une côte glissante
◆EPS (direction assistée électrique)
Utilise un moteur électrique pour réduire l’effort demandé pour tour-
ner le volant
Pour aider à améliorer la sécurité de la conduite et la perfor-
mance, les systèmes suivants s’activent automatiquement en
réponse aux différentes situations de conduite. Soyez cepen-
dant conscient qu’il s’agit de systèmes complémentaires et qu’il
ne faut pas s’y fier aveuglément lorsqu’on conduit le véhicule.

308
SIENNA_OM_OM08007D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite
◆Système de commande active du couple 4RM (modèles à trac-
tion intégrale uniquement)
En fonction des conditions de conduite, passe automatiquement de
la traction avant à la traction intégrale (traction intégrale), ce qui
permet d’assurer une bonne tenue de route et la stabilité du véhi-
cule. Exemples de circonstances dans lesquelles le système pas-
sera en traction intégrale : lorsque le véhicule effectue des virages,
lorsqu’il gravit une côte, lorsqu’il démarre ou accélère, et lorsque la
chaussée est glissante en raison de la neige ou de la pluie, etc.
◆VDIM (système de gestion intégrée de la dynamique du véhi-
cule) (si le véhicule en est doté)
Offre un contrôle intégré des systèmes ABS, d’assistance au frei-
nage, TRAC, VSC, du dispositif d’assistance pour démarrage en
côte et du système EPS
Aide à assurer la stabilité du véhicule lors de dérapages sur une
chaussée glissante, en contrôlant la puissance de freinage et du
moteur
◆PCS (système de sécurité préventive) (si le véhicule en est
doté)
→P. 3 1 3
Le voyant de dérapage clignotera
lorsque les systèmes TRAC/VSC
seront en fonction.
Lorsque les systèmes TRAC/VSC sont en fonction

SIENNA_OM_OM08007D_(D)
3094-5. Utilisation des systèmes d’assistance à la conduite
4
Conduite

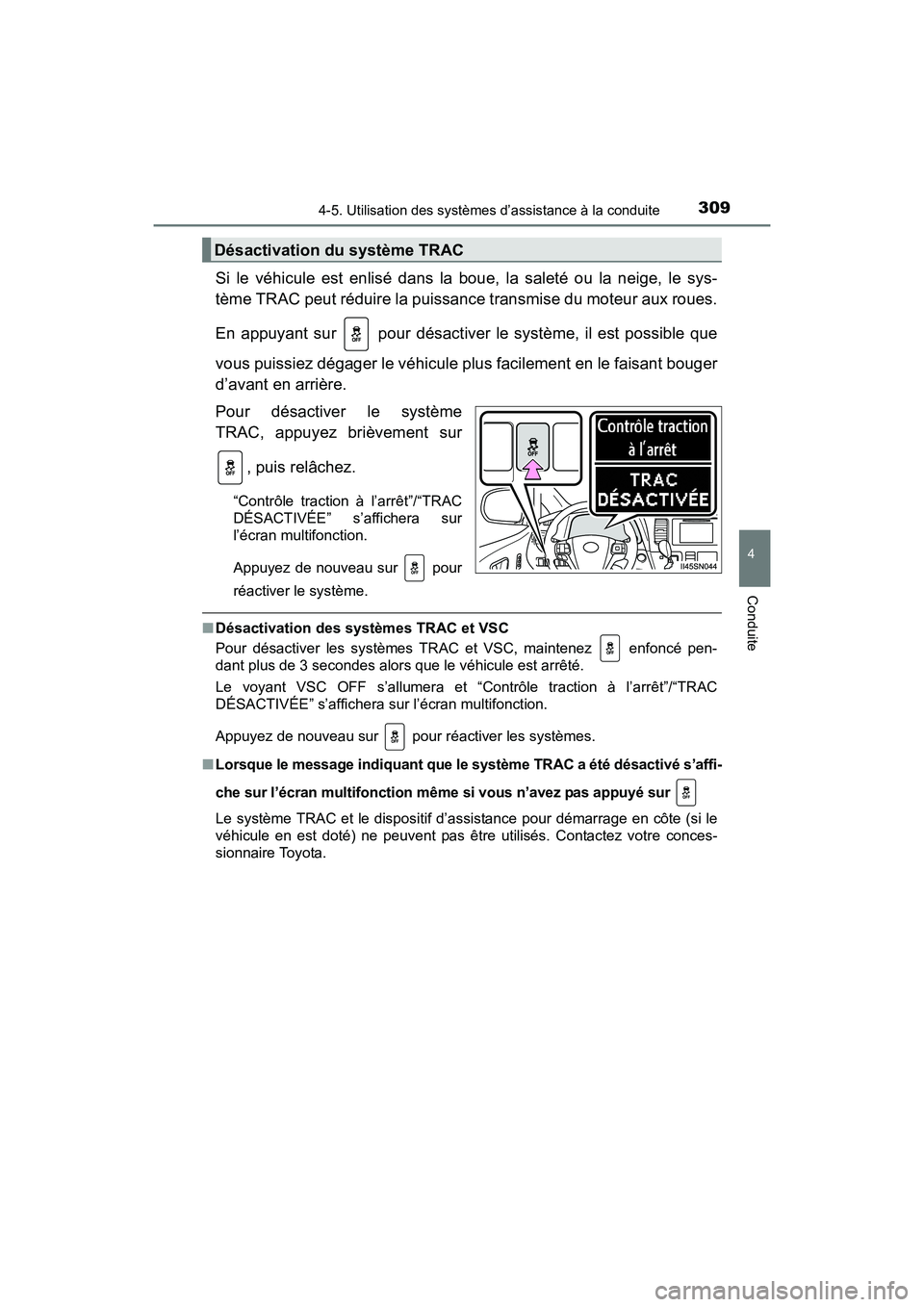

Si le véhicule est enlisé dans la boue, la saleté ou la neige, le sys-
tème TRAC peut réduire la puissance transmise du moteur aux roues.
En appuyant sur pour désactiver le système, il est possible que
vous puissiez dégager le véhicule plus facilement en le faisant bouger
d’avant en arrière.
Pour désactiver le système
TRAC, appuyez brièvement sur, puis relâchez.
“Contrôle traction à l’arrêt”/“TRAC
DÉSACTIVÉE” s’affichera sur
l’écran multifonction.
Appuyez de nouveau sur pour
réactiver le système.
■Désactivation des syst èmes TRAC et VSC
Pour désactiver les systèmes TRAC et VSC, maintenez enfoncé pen-
dant plus de 3 secondes alors que le véhicule est arrêté.
Le voyant VSC OFF s’allumera et “Contrôle traction à l’arrêt”/“TRAC
DÉSACTIVÉE” s’affichera sur l’écran multifonction.
Appuyez de nouveau sur pour réactiver les systèmes.
■ Lorsque le message indiquant que le système TRAC a été désactivé s’affi-
che sur l’écran multifonction même si vous n’avez pas appuyé sur
Le système TRAC et le dispositif d’assistance pour démarrage en côte (si le
véhicule en est doté) ne peuvent pas être utilisés. Contactez votre conces-
sionnaire Toyota.
Désactivation du système TRAC

310
SIENNA_OM_OM08007D_(D)
4-5. Utilisation des systèmes d’assistance à la conduite

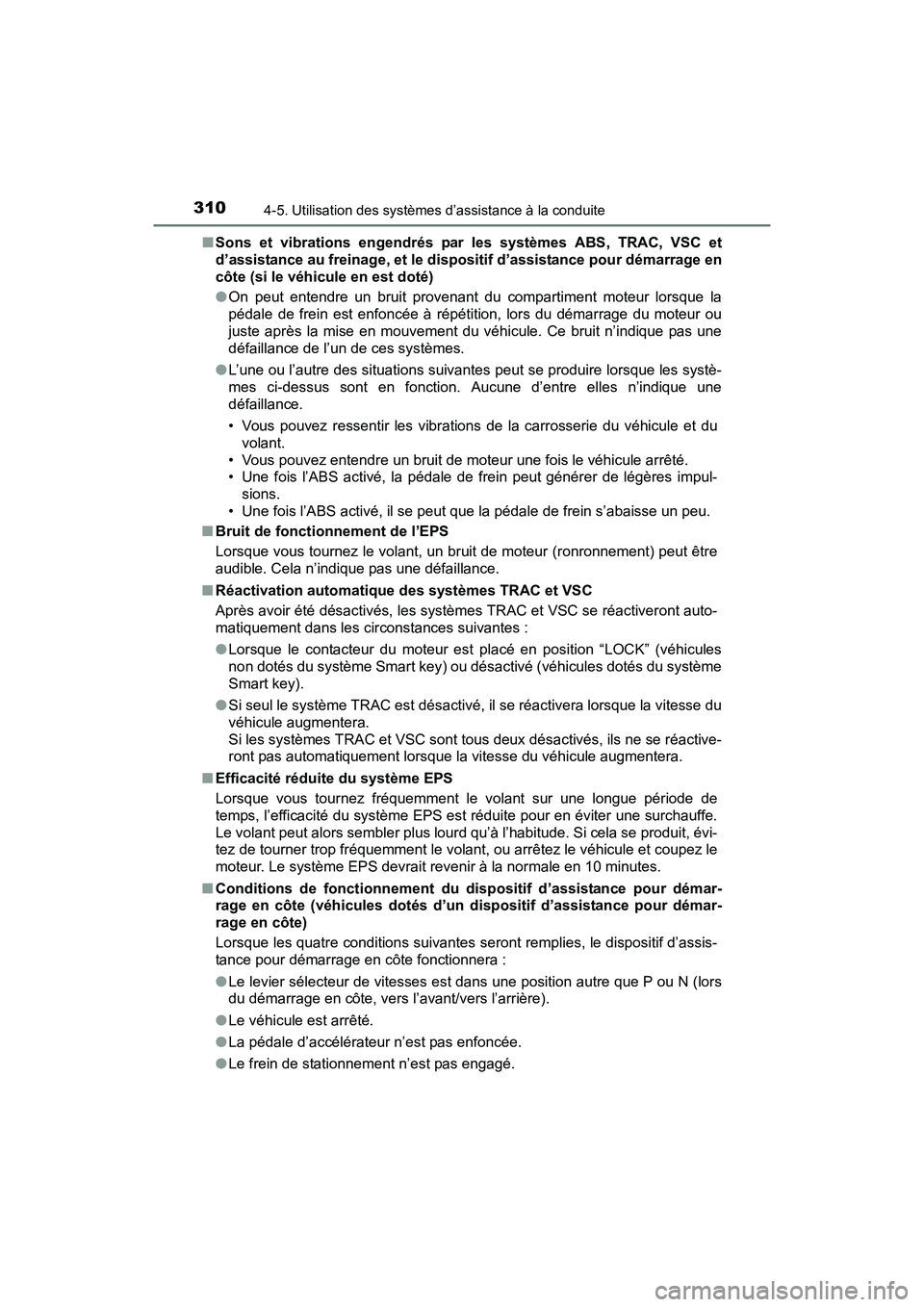

■Sons et vibrations engendrés par les systèmes ABS, TRAC, VSC et
d’assistance au freinage, et le dispositif d’assistance pour démarrage en
côte (si le véhicule en est doté)
●On peut entendre un bruit provenant du compartiment moteur lorsque la
pédale de frein est enfoncée à répétition, lors du démarrage du moteur ou
juste après la mise en mouvement du véhicule. Ce bruit n’indique pas une
défaillance de l’un de ces systèmes.
● L’une ou l’autre des situations suivantes peut se produire lorsque les systè-
mes ci-dessus sont en fonction. Aucune d’entre elles n’indique une
défaillance.
• Vous pouvez ressentir les vibrations de la carrosserie du véhicule et du
volant.
• Vous pouvez entendre un bruit de moteur une fois le véhicule arrêté.
• Une fois l’ABS activé, la pédale de frein peut générer de légères impul- sions.
• Une fois l’ABS activé, il se peut que la pédale de frein s’abaisse un peu.
■ Bruit de fonctionnement de l’EPS
Lorsque vous tournez le volant, un bruit de moteur (ronronnement) peut être
audible. Cela n’indique pas une défaillance.
■ Réactivation automatique des systèmes TRAC et VSC
Après avoir été désactivés, les systèmes TRAC et VSC se réactiveront auto-
matiquement dans les circonstances suivantes :
● Lorsque le contacteur du moteur est placé en position “LOCK” (véhicules
non dotés du système Smart key) ou désactivé (véhicules dotés du système
Smart key).
● Si seul le système TRAC est désactivé, il se réactivera lorsque la vitesse du
véhicule augmentera.
Si les systèmes TRAC et VSC sont tous deux désactivés, ils ne se réactive-
ront pas automatiquement lorsque la vitesse du véhicule augmentera.
■ Efficacité réduite du système EPS
Lorsque vous tournez fréquemment le volant sur une longue période de
temps, l’efficacité du système EPS est réduite pour en éviter une surchauffe.
Le volant peut alors sembler plus lourd qu’à l’habitude. Si cela se produit, évi-
tez de tourner trop fréquemment le volant , ou arrêtez le véhicule et coupez le
moteur. Le système EPS devrait revenir à la normale en 10 minutes.
■ Conditions de fonctionnement du dispositif d’assistance pour démar-
rage en côte (véhicules dotés d’un dispositif d’assistance pour démar-
rage en côte)
Lorsque les quatre conditions suivantes seront remplies, le dispositif d’assis-
tance pour démarrage en côte fonctionnera :
●Le levier sélecteur de vitesses est dans une position autre que P ou N (lors
du démarrage en côte, vers l’avant/vers l’arrière).
● Le véhicule est arrêté.
● La pédale d’accélérateur n’est pas enfoncée.
● Le frein de stationnement n’est pas engagé.
