2017 TOYOTA SIENNA Manuel du propriétaire (in French)

623
SIENNA_OM_OM08007D_(D)

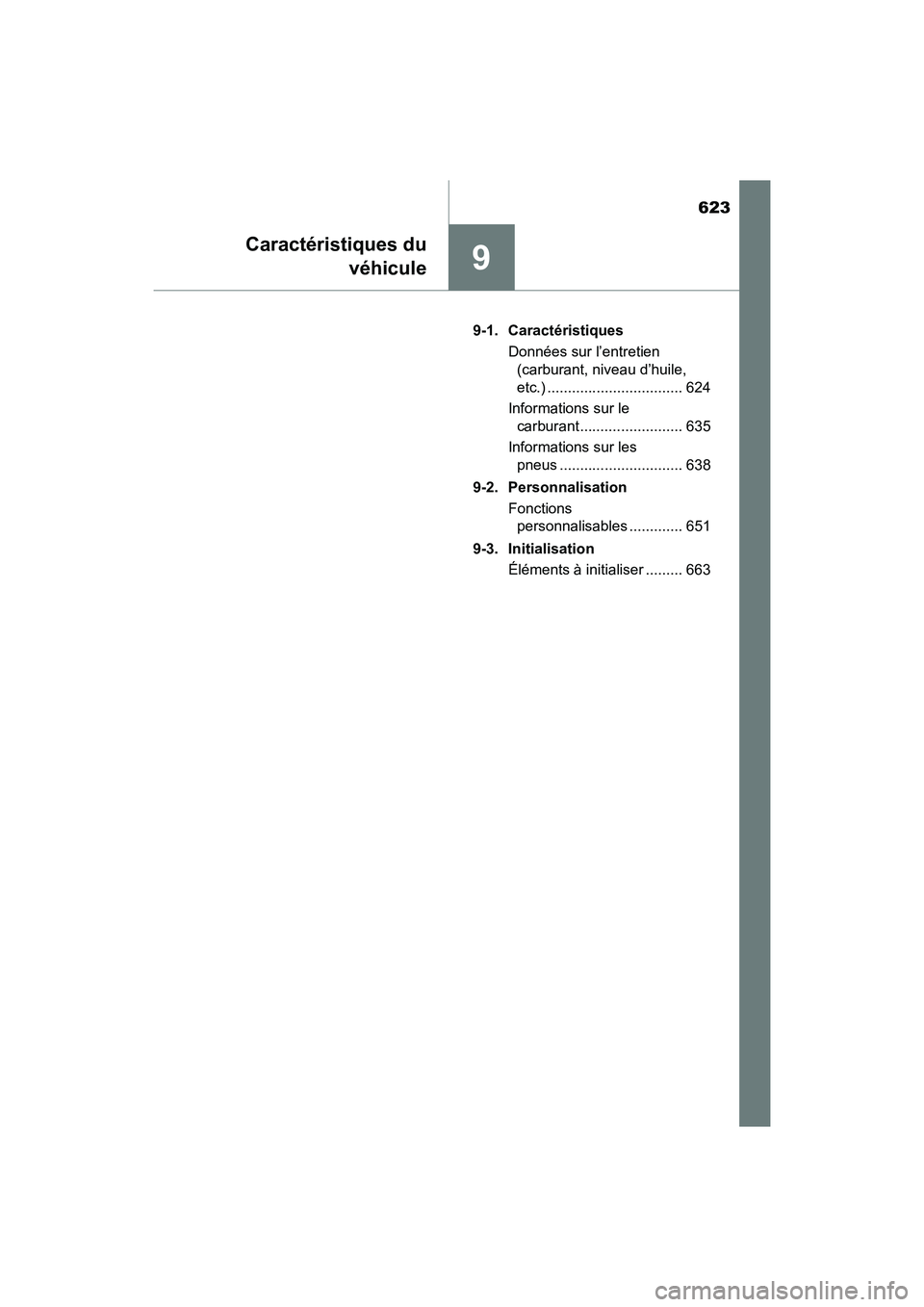

9
Caractéristiques duvéhicule
9-1. Caractéristiques
Données sur l’entretien (carburant, niveau d’huile,
etc.) ................................. 624
Informations sur le carburant ......................... 635
Informations sur les pneus .............................. 638
9-2. Personnalisation Fonctions personnalisables ............. 651
9-3. Initialisation Éléments à initialiser ......... 663

624
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques

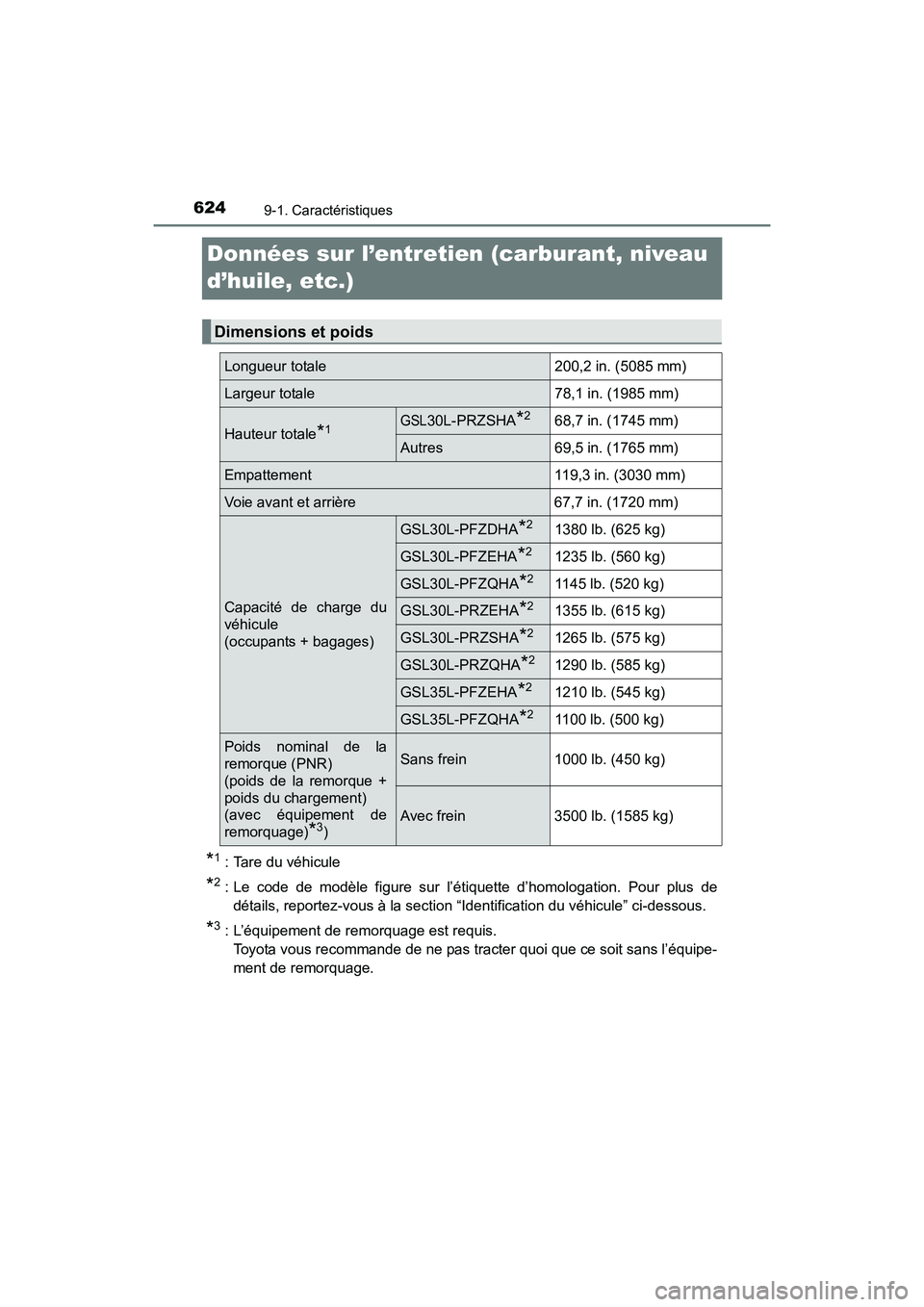

Données sur l’entretien (carburant, niveau
d’huile, etc.)
*1 : Tare du véhicule
*2 : Le code de modèle figure sur l’étiquette d’homologation. Pour plus dedétails, reportez-vous à la section “Identification du véhicule” ci-dessous.
*3 : L’équipement de remorquage est requis. Toyota vous recommande de ne pas tracter quoi que ce soit sans l’équipe-
ment de remorquage.
Dimensions et poids
Longueur totale 200,2 in. (5085 mm)
Largeur totale 78,1 in. (1985 mm)
Hauteur totale*1GSL30L-PRZSHA*268,7 in. (1745 mm)
Autres 69,5 in. (1765 mm)
Empattement 119,3 in. (3030 mm)
Voie avant et arrière 67,7 in. (1720 mm)
Capacité de charge du
véhicule
(occupants + bagages)
GSL30L-PFZDHA*21380 lb. (625 kg)
GSL30L-PFZEHA*21235 lb. (560 kg)
GSL30L-PFZQHA*21145 lb. (520 kg)
GSL30L-PRZEHA*21355 lb. (615 kg)
GSL30L-PRZSHA*21265 lb. (575 kg)
GSL30L-PRZQHA*21290 lb. (585 kg)
GSL35L-PFZEHA*21210 lb. (545 kg)
GSL35L-PFZQHA*21100 lb. (500 kg)
Poids nominal de la
remorque (PNR)
(poids de la remorque +
poids du chargement)
(avec équipement de
remorquage)
*3)
Sans frein 1000 lb. (450 kg)
Avec frein 3500 lb. (1585 kg)

SIENNA_OM_OM08007D_(D)
6259-1. Caractéristiques
9
Caractéristiques du véhicule

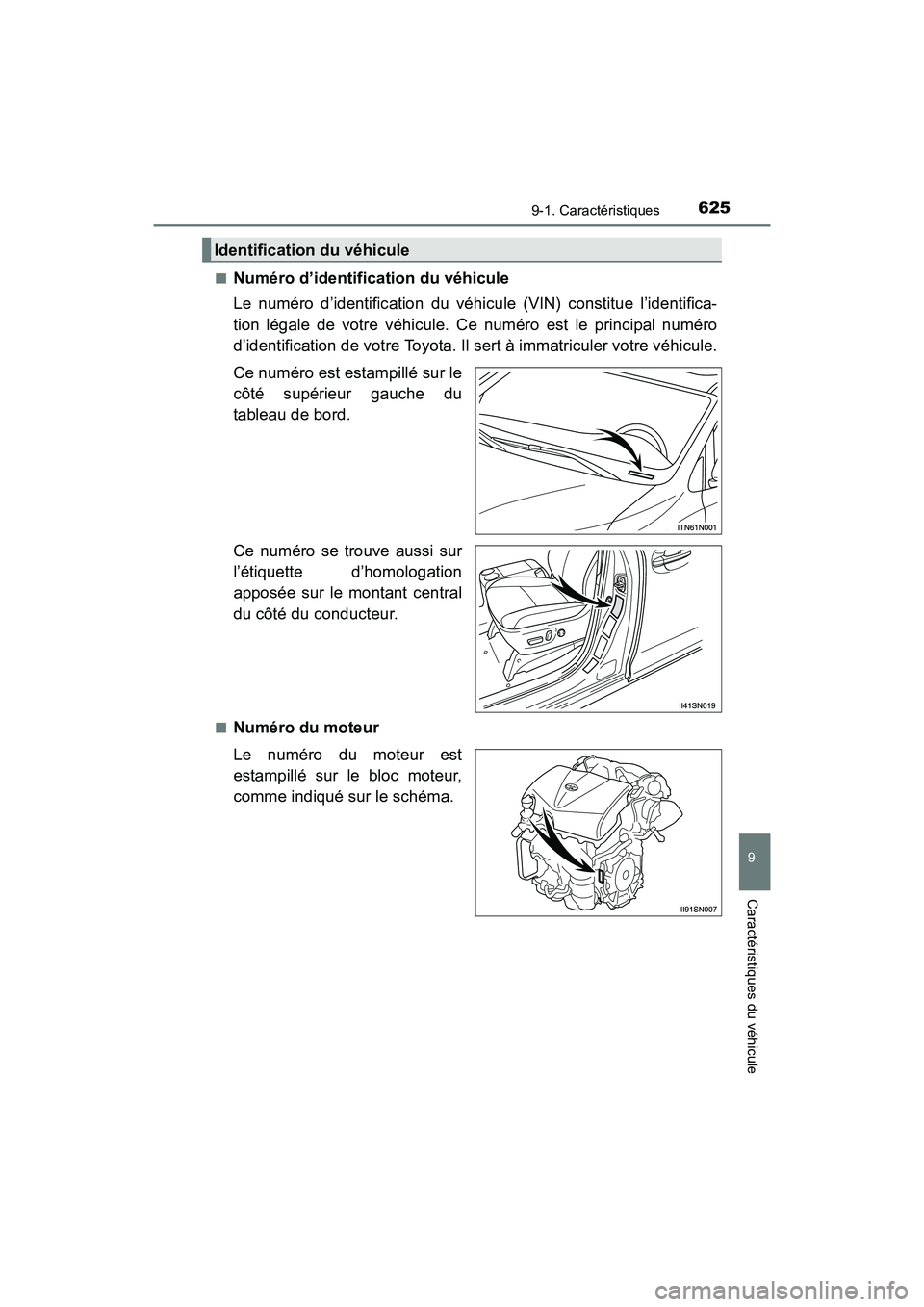

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identifica-
tion légale de votre véhicule. Ce numéro est le principal numéro
d’identification de votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampillé sur le
côté supérieur gauche du
tableau de bord.
Ce numéro se trouve aussi sur
l’étiquette d’homologation
apposée sur le montant central
du côté du conducteur.
■Numéro du moteur
Le numéro du moteur est
estampillé sur le bloc moteur,
comme indiqué sur le schéma.
Identification du véhicule

626
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques
* : La quantité d’huile moteur est indiquée comme référence à des fins devidange d’huile moteur. Réchauffez le moteur, puis coupez-le; attendez
plus de 5 minutes, puis vérifiez le niveau d’huile sur la jauge d’huile.

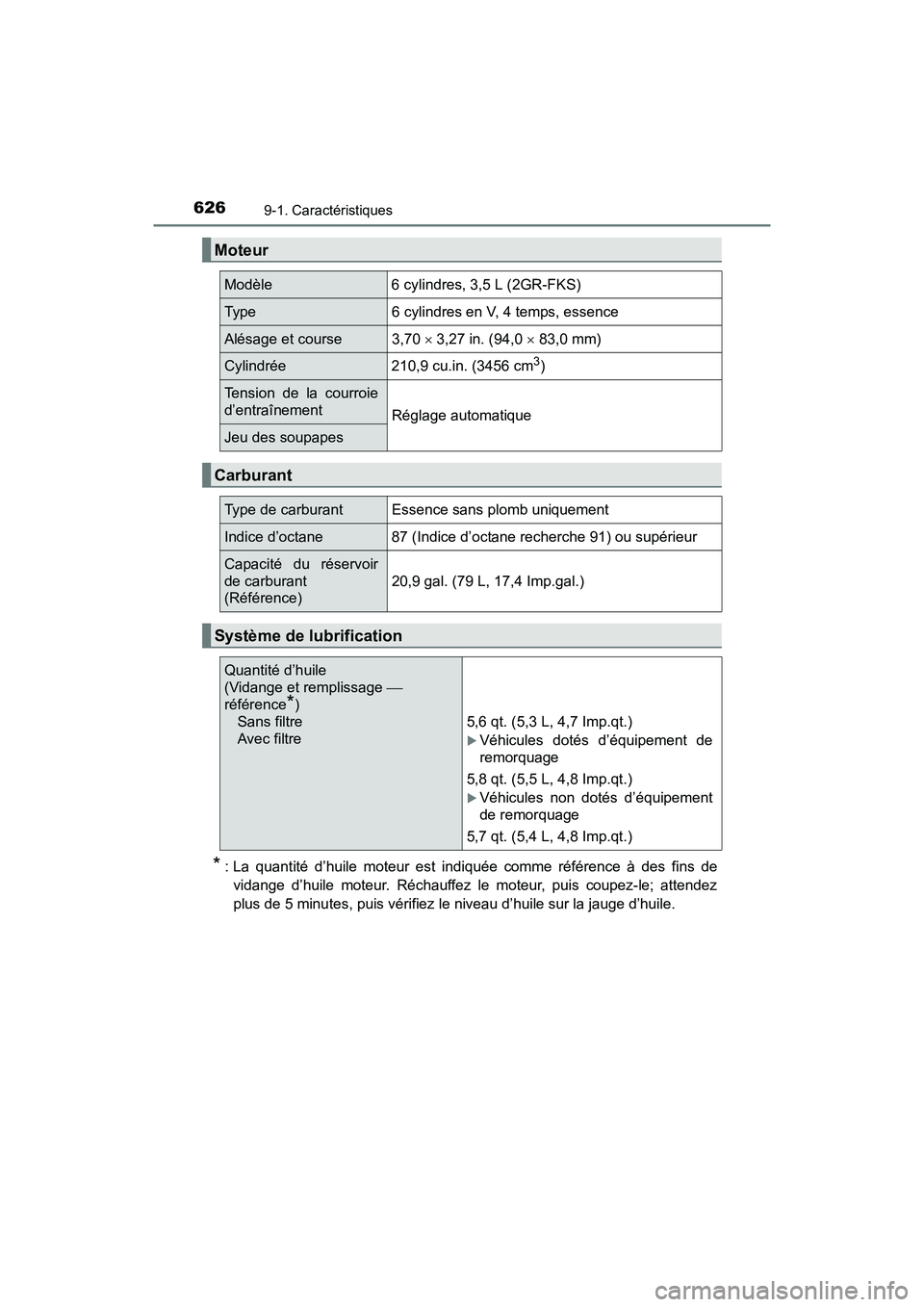

Moteur
Modèle 6 cylindres, 3,5 L (2GR-FKS)
Type 6 cylindres en V, 4 temps, essence
Alésage et course 3,70 × 3,27 in. (94,0 × 83,0 mm)
Cylindrée 210,9 cu.in. (3456 cm3)
Tension de la courroie
d’entraînement
Réglage automatique
Jeu des soupapes
Carburant
Type de carburant Essence sans plomb uniquement
Indice d’octane 87 (Indice d’octane recherche 91) ou supérieur
Capacité du réservoir
de carburant
(Référence)20,9 gal. (79 L, 17,4 Imp.gal.)
Système de lubrification
Quantité d’huile
(Vidange et remplissage

référence
*)
Sans filtre
Avec filtre 5,6 qt. (5,3 L, 4,7 Imp.qt.)
XVéhicules dotés d’équipement de
remorquage
5,8 qt. (5,5 L, 4,8 Imp.qt.)
XVéhicules non dotés d’équipement
de remorquage
5,7 qt. (5,4 L, 4,8 Imp.qt.)

SIENNA_OM_OM08007D_(D)
6279-1. Caractéristiques
9
Caractéristiques du véhicule

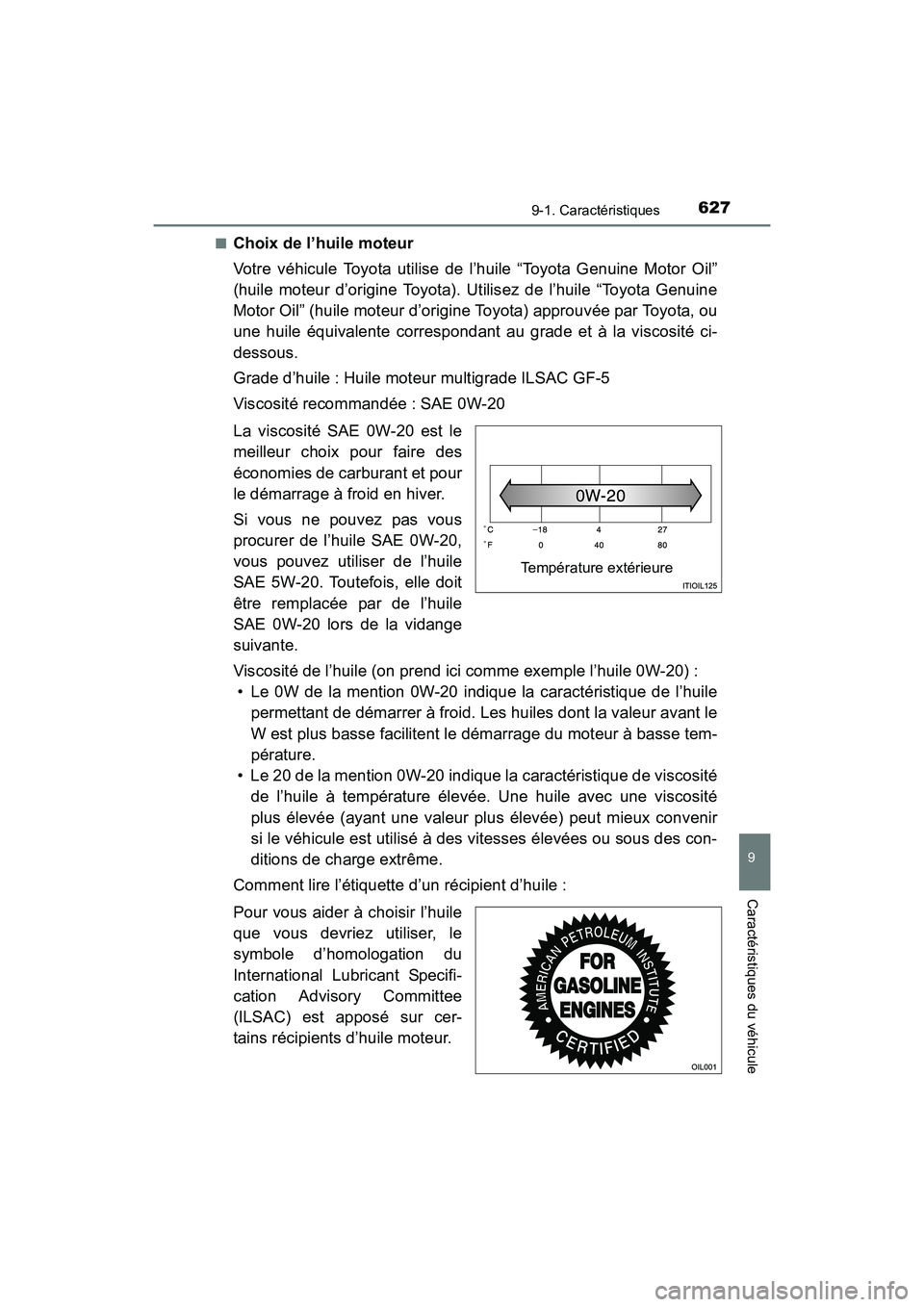

■Choix de l’huile moteur
Votre véhicule Toyota utilise de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez de l’huile “Toyota Genuine
Motor Oil” (huile moteur d’origine Toyota) approuvée par Toyota, ou
une huile équivalente correspondant au grade et à la viscosité ci-
dessous.
Grade d’huile : Huile moteur multigrade ILSAC GF-5
Viscosité recommandée : SAE 0W-20
La viscosité SAE 0W-20 est le
meilleur choix pour faire des
économies de carburant et pour
le démarrage à froid en hiver.
Si vous ne pouvez pas vous
procurer de l’huile SAE 0W-20,
vous pouvez utiliser de l’huile
SAE 5W-20. Toutefois, elle doit
être remplacée par de l’huile
SAE 0W-20 lors de la vidange
suivante.
Viscosité de l’huile (on prend ici comme exemple l’huile 0W-20) :• Le 0W de la mention 0W-20 indique la caractéristique de l’huile permettant de démarrer à froid. Les huiles dont la valeur avant le
W est plus basse facilitent le démarrage du moteur à basse tem-
pérature.
• Le 20 de la mention 0W-20 indique la caractéristique de viscosité de l’huile à température élevée. Une huile avec une viscosité
plus élevée (ayant une valeur plus élevée) peut mieux convenir
si le véhicule est utilisé à des vitesses élevées ou sous des con-
ditions de charge extrême.
Comment lire l’étiquette d’un récipient d’huile :
Pour vous aider à choisir l’huile
que vous devriez utiliser, le
symbole d’homologation du
International Lubricant Specifi-
cation Advisory Committee
(ILSAC) est apposé sur cer-
tains récipients d’huile moteur.
Température extérieure

628
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques

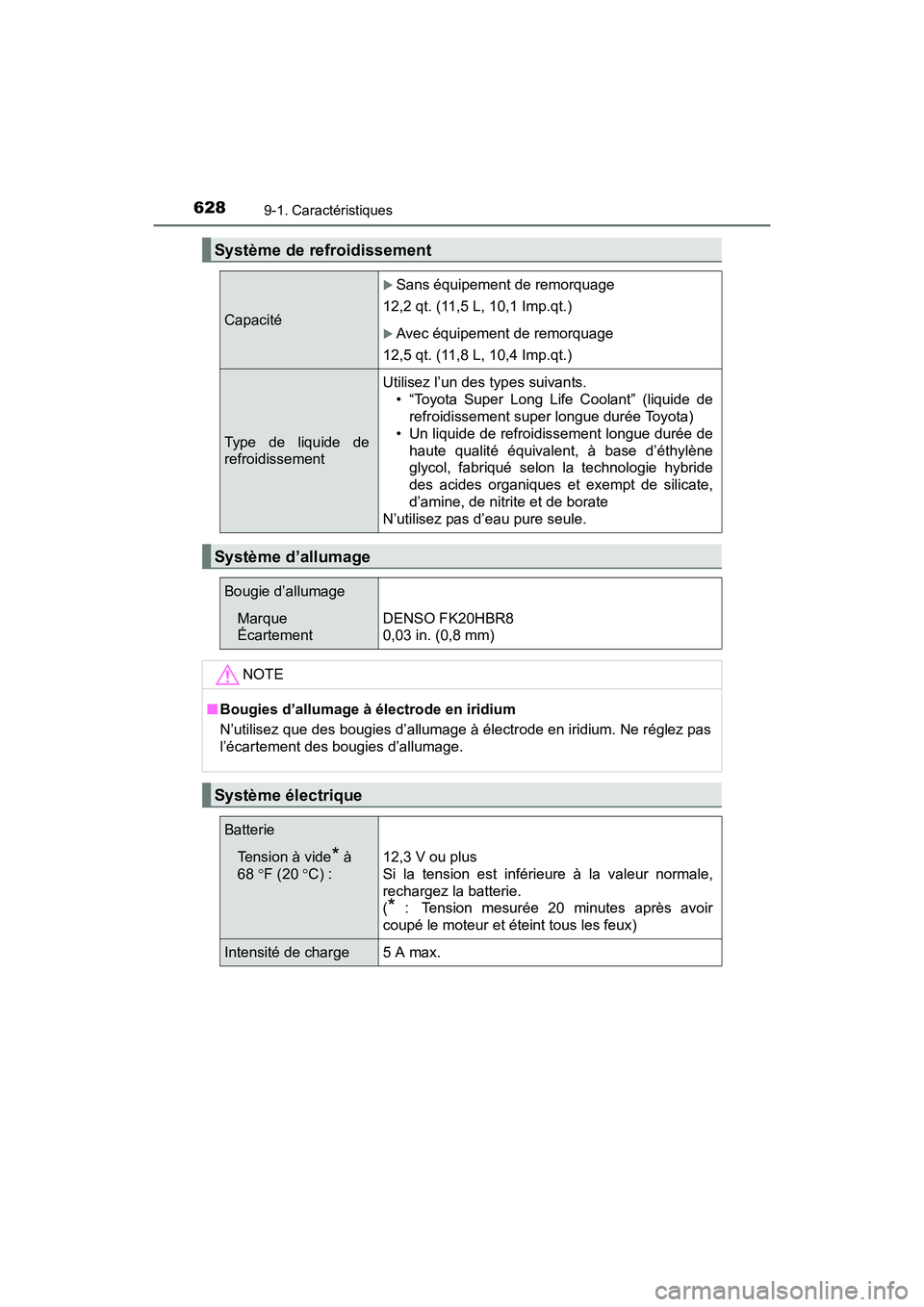

Système de refroidissement
Capacité
XSans équipement de remorquage
12,2 qt. (11,5 L, 10,1 Imp.qt.)
XAvec équipement de remorquage
12,5 qt. (11,8 L, 10,4 Imp.qt.)
Type de liquide de
refroidissement Utilisez l’un des types suivants.
• “Toyota Super Long Life Coolant” (liquide derefroidissement super longue durée Toyota)
• Un liquide de refroidissement longue durée de haute qualité équivalent, à base d’éthylène
glycol, fabriqué selon la technologie hybride
des acides organiques et exempt de silicate,
d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage
Bougie d’allumage
Marque
Écartement DENSO FK20HBR8
0,03 in. (0,8 mm)
NOTE
■ Bougies d’allumage à électrode en iridium
N’utilisez que des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des bougies d’allumage.
Système électrique
Batterie
Tension à vide* à
68 °F (20 °C) : 12,3 V ou plus
Si la tension est inférieure à la valeur normale,
rechargez la batterie.
(
* : Tension mesurée 20 minutes après avoir
coupé le moteur et éteint tous les feux)
Intensité de charge 5 A max.

SIENNA_OM_OM08007D_(D)
6299-1. Caractéristiques
9
Caractéristiques du véhicule
* : La quantité de liquide est indiquée comme référence. Si un liquide doit être remplacé, contactez votre concessionnaire Toyota.
À sa sortie de l’usine, votre véhicule Toyota est rempli d’huile “Toyota
Genuine Differential Gear Oil” (huile d’origine Toyota pour engrenages de
différentiel). Utilisez de l’huile “Toy ota Genuine Differential Gear Oil” (huile
d’origine Toyota pour engrenages de di fférentiel) approuvée par Toyota, ou
une huile de qualité équivalente correspondant aux spécifications ci-des-
sus. Pour plus de détails, contactez votre concessionnaire Toyota.

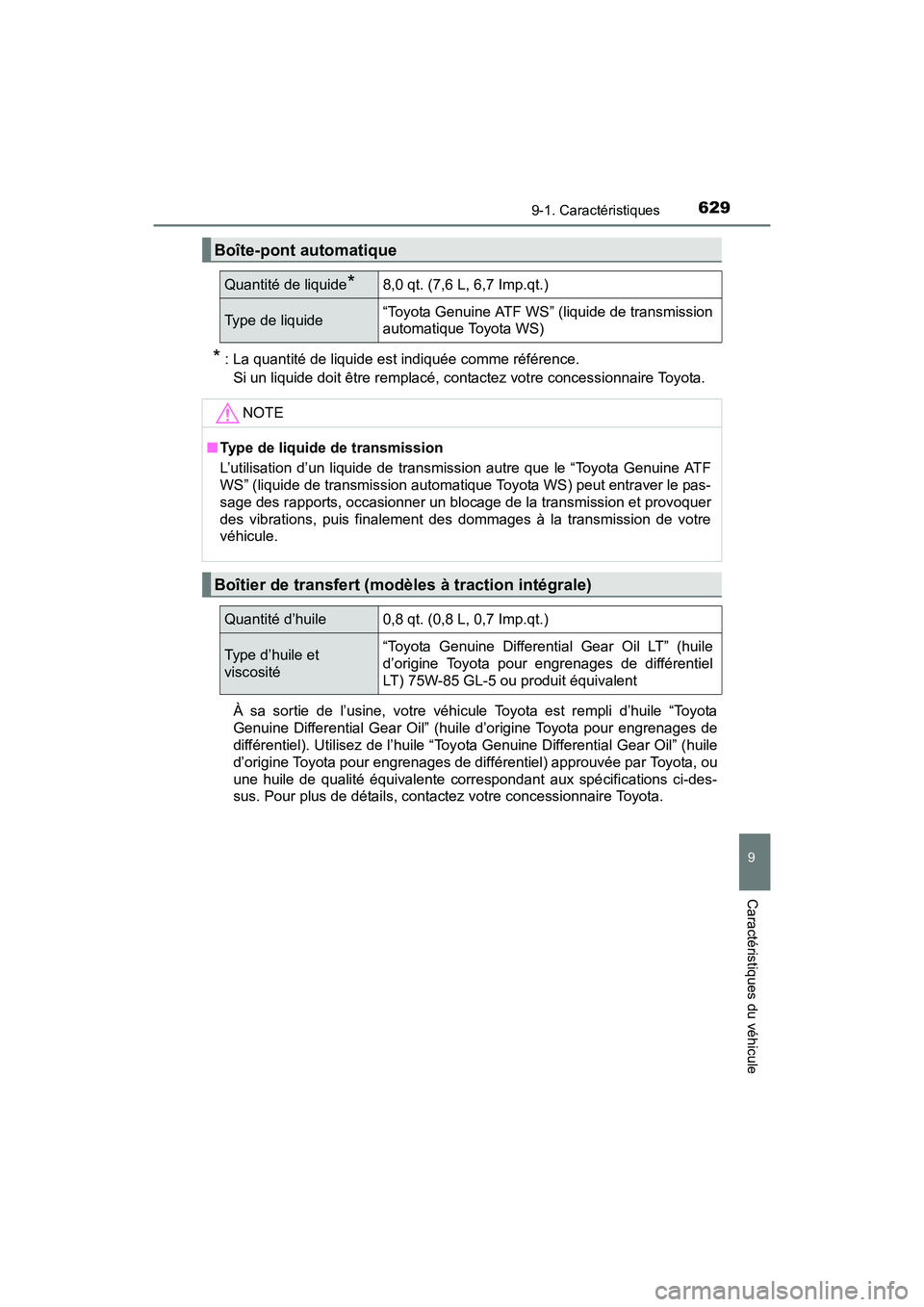

Boîte-pont automatique
Quantité de liquide*8,0 qt. (7,6 L, 6,7 Imp.qt.)
Type de liquide “Toyota Genuine ATF WS” (liquide de transmission
automatique Toyota WS)
NOTE
■ Type de liquide de transmission
L’utilisation d’un liquide de transmission autre que le “Toyota Genuine ATF
WS” (liquide de transmission automatique Toyota WS) peut entraver le pas-
sage des rapports, occasionner un blocage de la transmission et provoquer
des vibrations, puis finalement des dommages à la transmission de votre
véhicule.
Boîtier de transfert (modèles à traction intégrale)
Quantité d’huile 0,8 qt. (0,8 L, 0,7 Imp.qt.)
Type d’huile et
viscosité “Toyota Genuine Differential Gear Oil LT” (huile
d’origine Toyota pour engrenages de différentiel
LT) 75W-85 GL-5 ou produit équivalent

630
SIENNA_OM_OM08007D_(D)
9-1. Caractéristiques
À sa sortie de l’usine, votre véhicule Toyota est rempli d’huile “Toyota
Genuine Differential Gear Oil” (huile d’origine Toyota pour engrenages de
différentiel). Utilisez de l’huile “Toyota Genuine Differential Gear Oil” (huile
d’origine Toyota pour engrenages de di fférentiel) approuvée par Toyota, ou
une huile de qualité équivalente correspondant aux spécifications ci-des-
sus. Pour plus de détails, contactez votre concessionnaire Toyota.
*1 : Garde minimale à la pédale lorsque la pédale est enfoncée avec une force
de 110 lbf (490 N, 50 kgf) alors que le moteur tourne
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncéeavec une force de 67,4 lbf (300 N, 30,6 kgf)

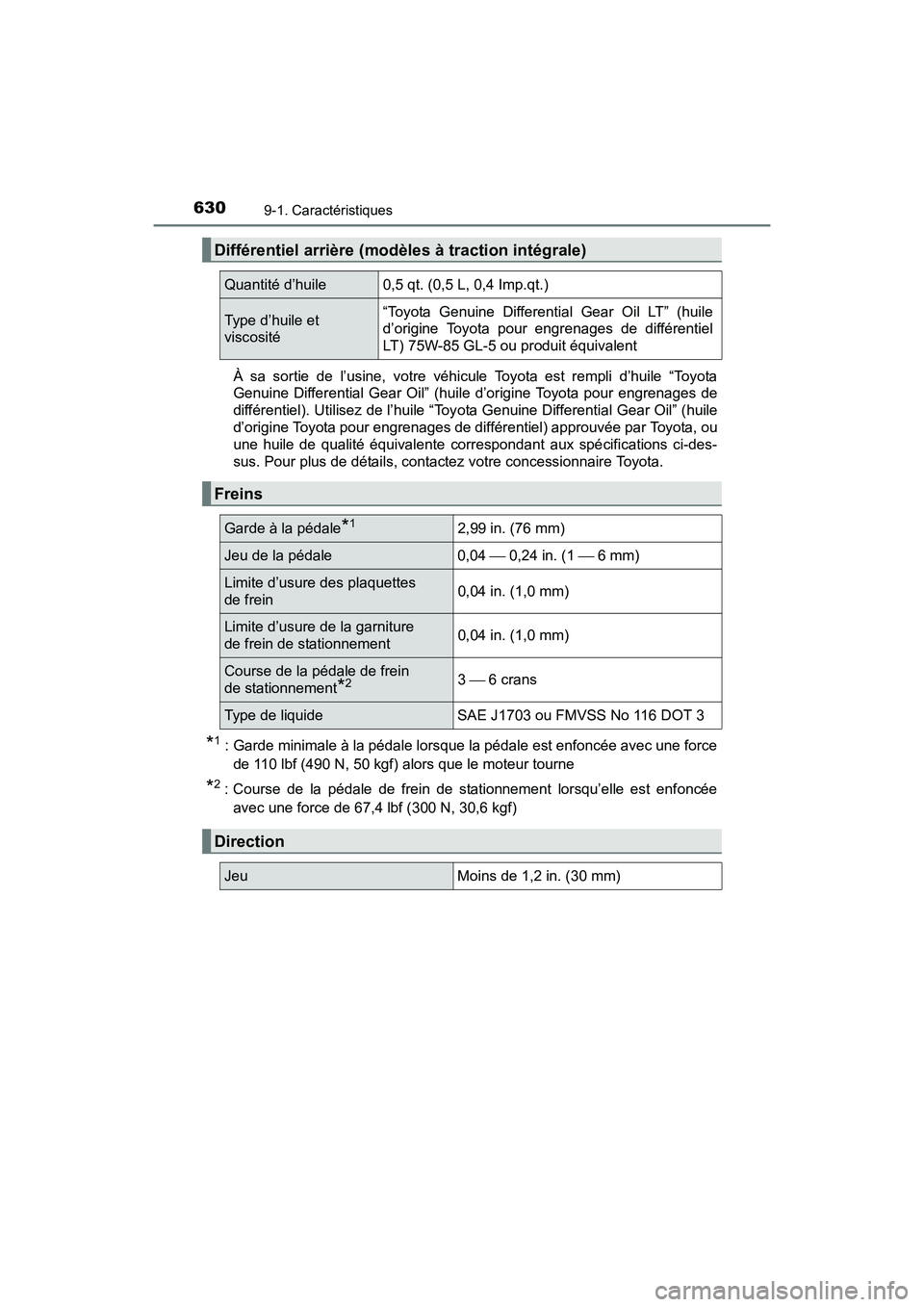

Différentiel arrière (modèles à traction intégrale)
Quantité d’huile 0,5 qt. (0,5 L, 0,4 Imp.qt.)
Type d’huile et
viscosité “Toyota Genuine Differential Gear Oil LT” (huile
d’origine Toyota pour engrenages de différentiel
LT) 75W-85 GL-5 ou produit équivalent
Freins
Garde à la pédale*12,99 in. (76 mm)
Jeu de la pédale 0,04
 0,24 in. (1  6 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d’usure de la garniture
de frein de stationnement 0,04 in. (1,0 mm)
Course de la pédale de frein
de stationnement
*23
 6 crans
Type de liquide SAE J1703 ou FMVSS No 116 DOT 3
Direction
Jeu Moins de 1,2 in. (30 mm)
