2017 TOYOTA SIENNA Manuel du propriétaire (in French)

SIENNA_OM_OM08007D_(D)
5437-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

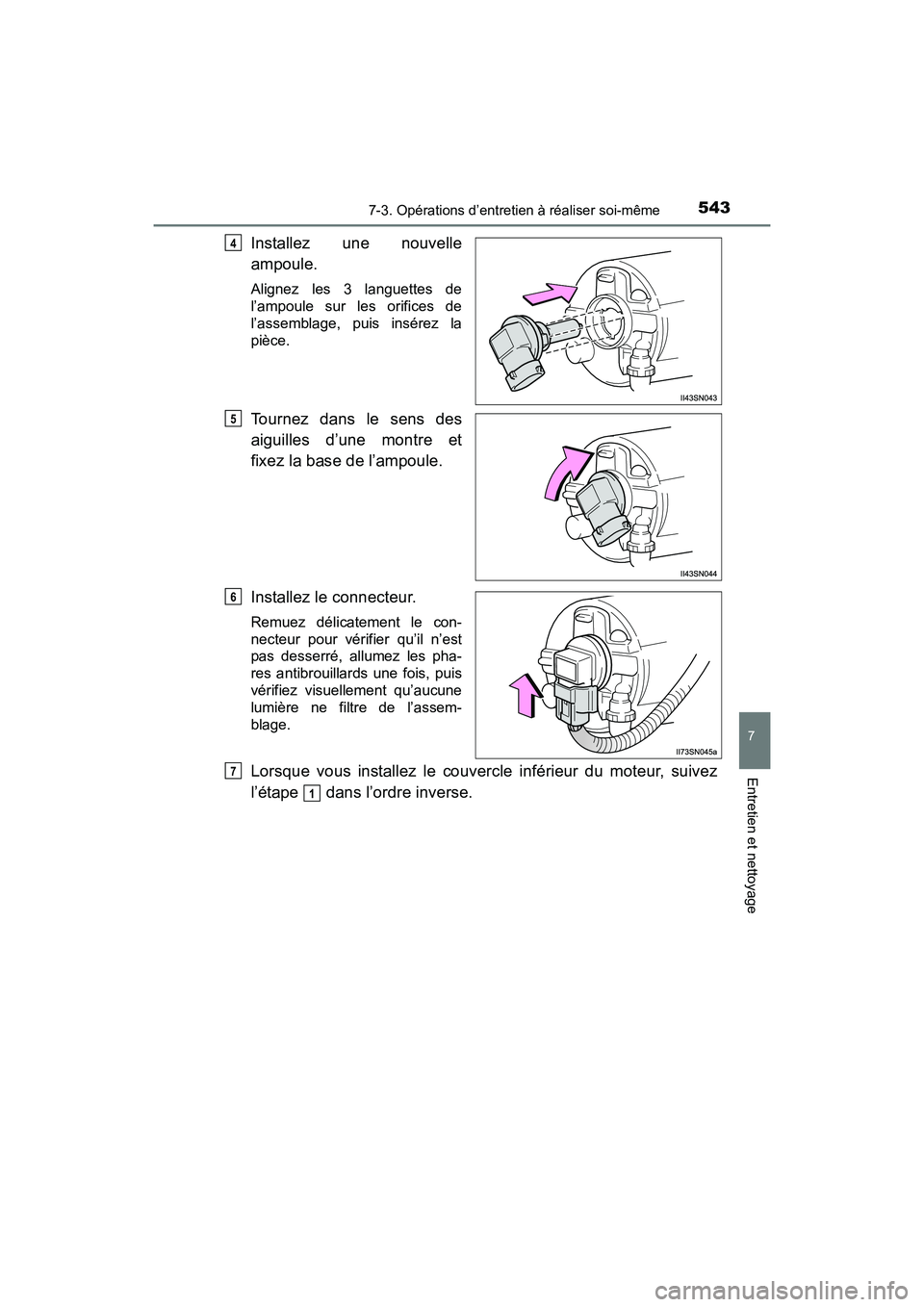

Installez une nouvelle
ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez dans le sens des
aiguilles d’une montre et
fixez la base de l’ampoule.
Installez le connecteur.
Remuez délicatement le con-
necteur pour vérifier qu’il n’est
pas desserré, allumez les pha-
res antibrouillards une fois, puis
vérifiez visuellement qu’aucune
lumière ne filtre de l’assem-
blage.
Lorsque vous installez le couvercle inférieur du moteur, suivez
l’étape dans l’ordre inverse.
4
5
6
7
1

544
SIENNA_OM_OM08007D_(D)
7-3. Opérations d’entretien à réaliser soi-même

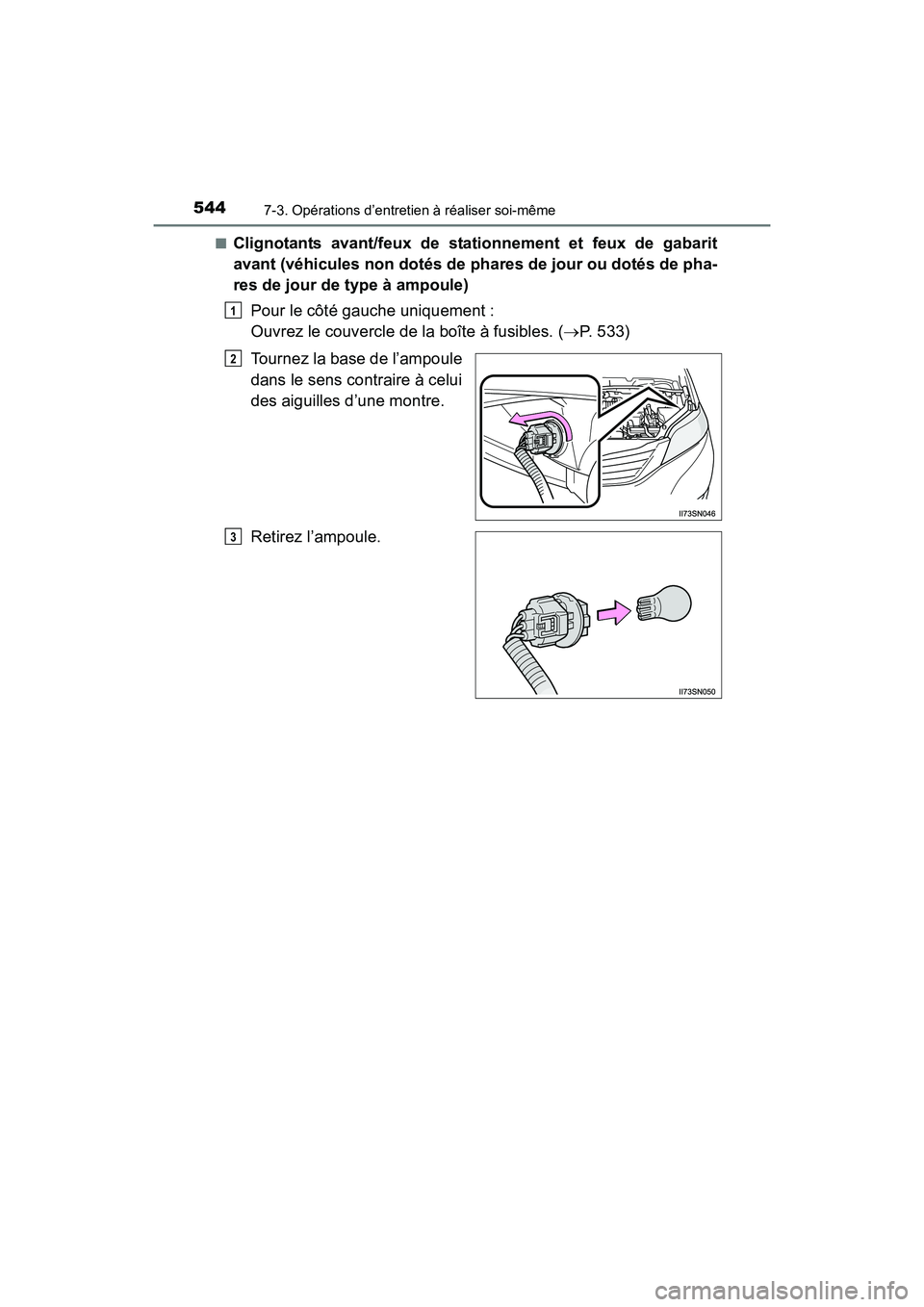

■Clignotants avant/feux de stationnement et feux de gabarit
avant (véhicules non dotés de phares de jour ou dotés de pha-
res de jour de type à ampoule)Pour le côté gauche uniquement :
Ouvrez le couvercle de la boîte à fusibles. ( →P. 533)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

SIENNA_OM_OM08007D_(D)
5457-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

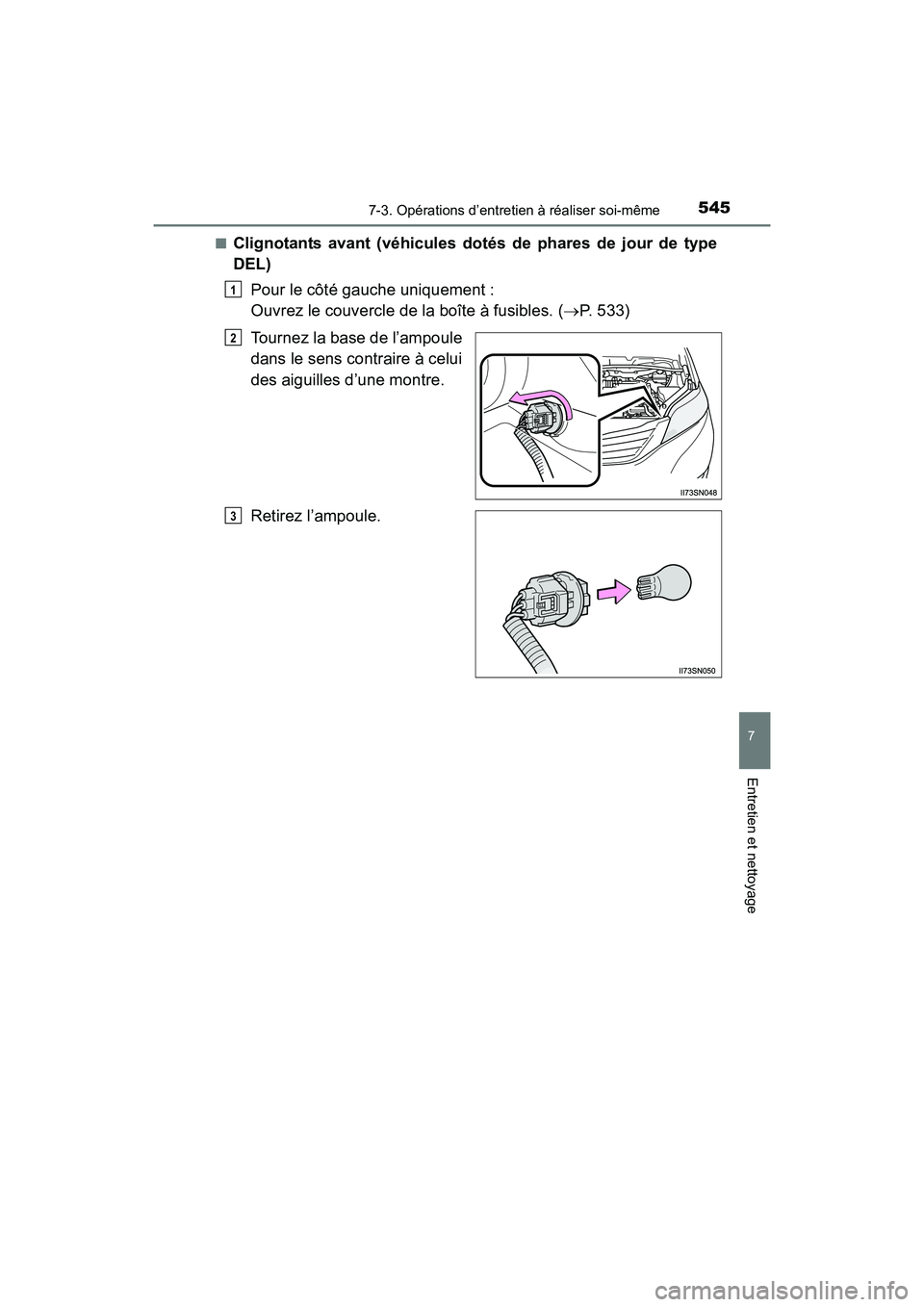

■Clignotants avant (véhicules dotés de phares de jour de type
DEL)Pour le côté gauche uniquement :
Ouvrez le couvercle de la boîte à fusibles. ( →P. 533)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

546
SIENNA_OM_OM08007D_(D)
7-3. Opérations d’entretien à réaliser soi-même

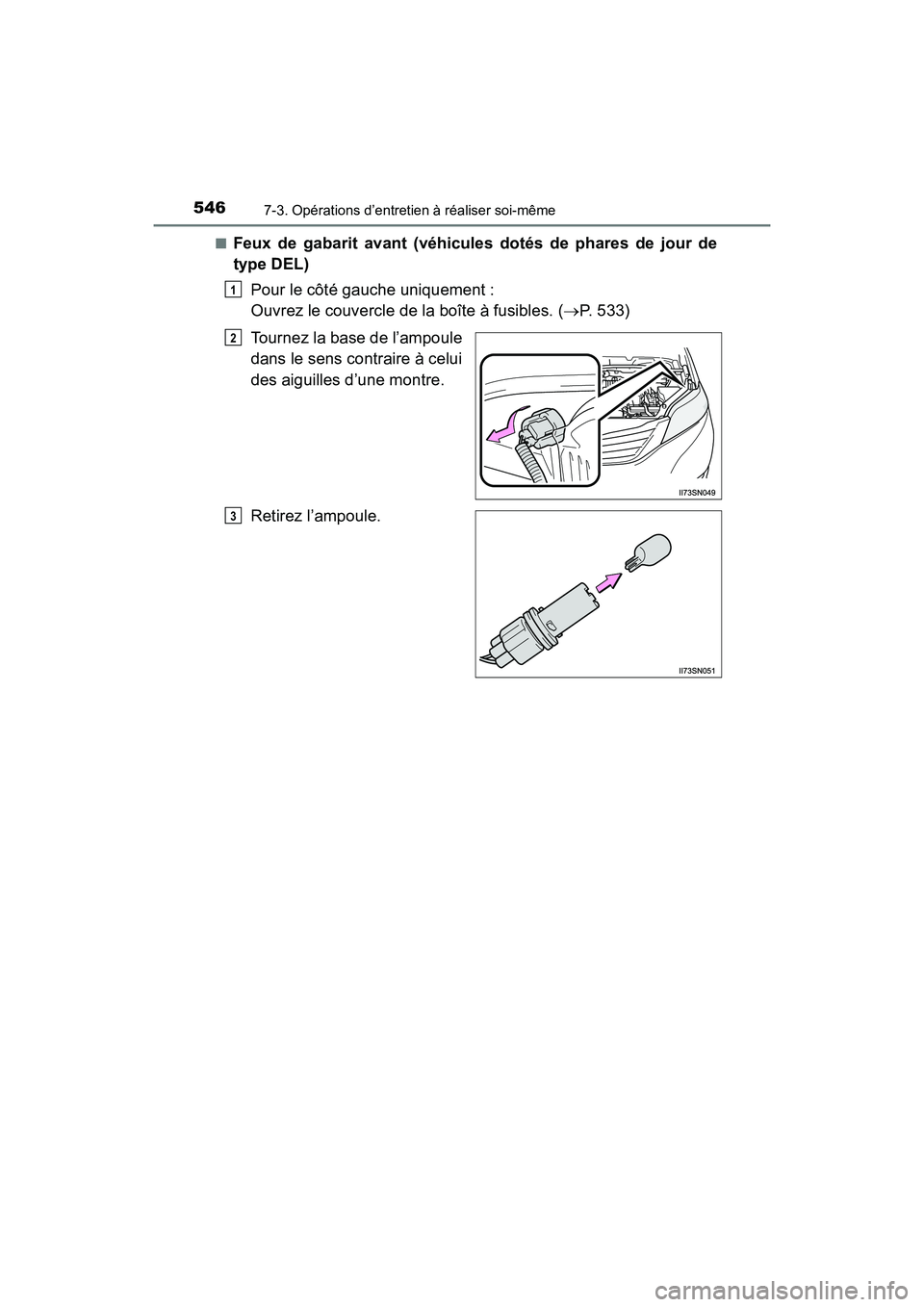

■Feux de gabarit avant (véhicules dotés de phares de jour de
type DEL)Pour le côté gauche uniquement :
Ouvrez le couvercle de la boîte à fusibles. ( →P. 533)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
1
2
3

SIENNA_OM_OM08007D_(D)
5477-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Clignotants arrière (véhicules dotés de feux d’arrêt/feux arrière
de type DEL)Retirez les boulons de sécu-
rité, puis retirez le module.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
■Clignotants arrière et feux d’arrêt/feux arrière (véhicules dotés
de feux d’arrêt/feux arrière de type à ampoule)Retirez les boulons de sécu-
rité, puis retirez le module.
1
2
3
1

548
SIENNA_OM_OM08007D_(D)
7-3. Opérations d’entretien à réaliser soi-même

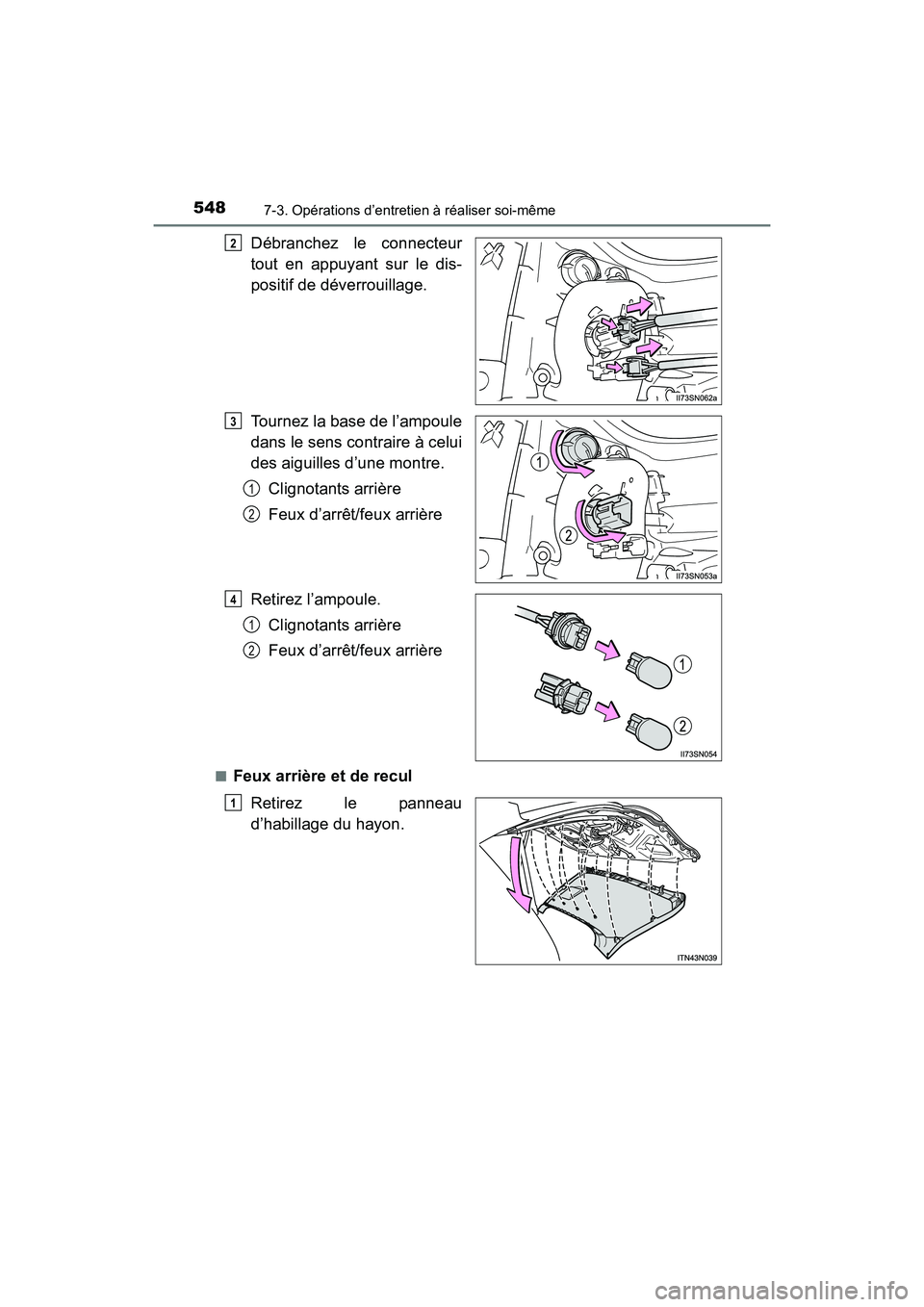

Débranchez le connecteur
tout en appuyant sur le dis-
positif de déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.Clignotants arrière
Feux d’arrêt/feux arrière
Retirez l’ampoule. Clignotants arrière
Feux d’arrêt/feux arrière
■Feux arrière et de recul
Retirez le panneau
d’habillage du hayon.
2
3
1
2
4
1
2
1

SIENNA_OM_OM08007D_(D)
5497-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Tournez la base de l’ampoule dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.2
XVéhicules dotés de feux
d’arrêt/feux arrière de
type à ampouleXVéhicules dotés de feux d’arrêt/
feux arrière de type DEL
Feu de recul
Feu arrière Feu arrière
Feu de recul
1
2
1
2
3
XVéhicules dotés de feux
d’arrêt/feux arrière de
type à ampouleXVéhicules dotés de feux d’arrêt/
feux arrière de type DEL
Feu de recul
Feu arrière Feu arrière
Feu de recul
1
2
1
2

550
SIENNA_OM_OM08007D_(D)
7-3. Opérations d’entretien à réaliser soi-même

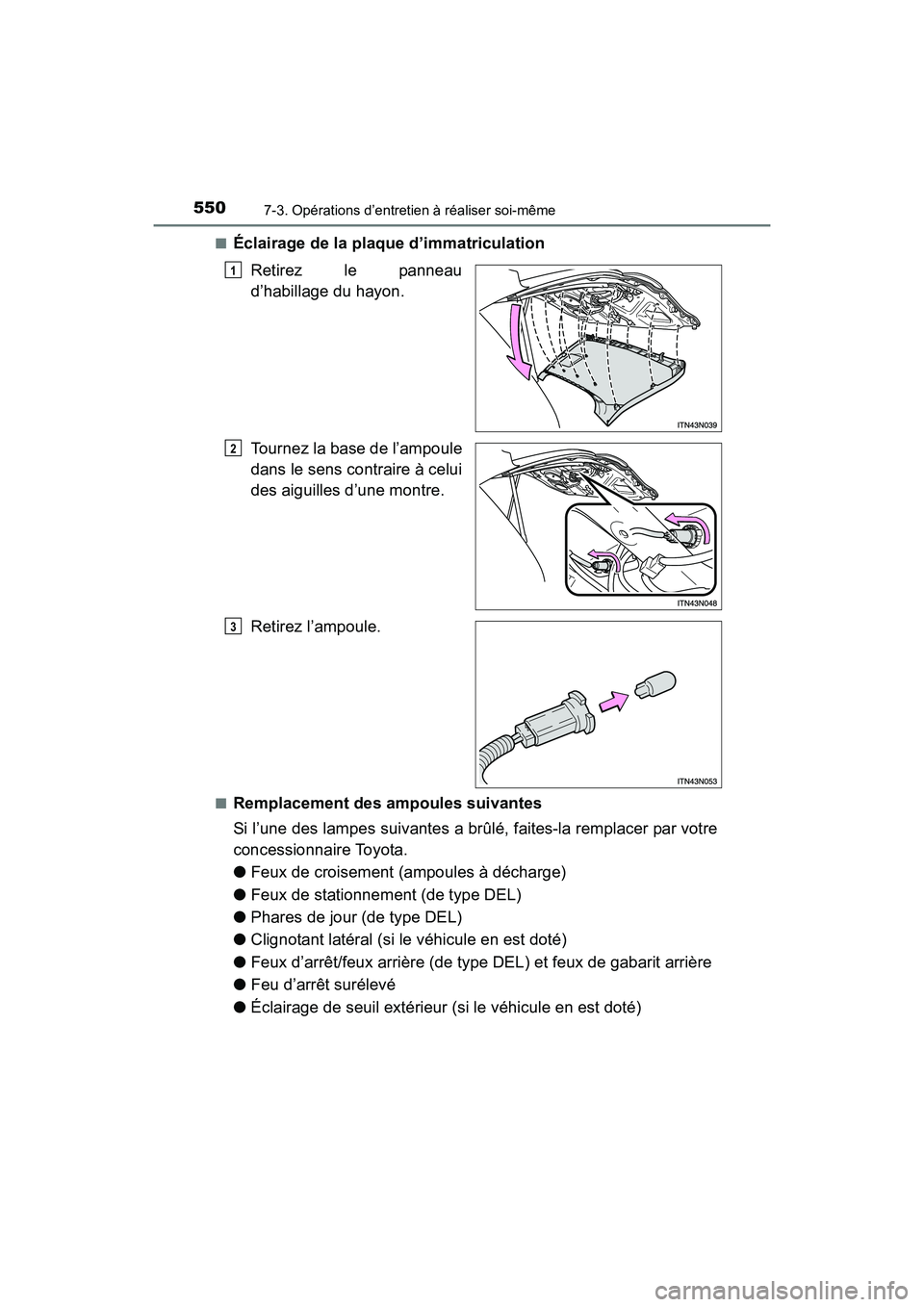

■Éclairage de la plaque d’immatriculationRetirez le panneau
d’habillage du hayon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
■Remplacement des ampoules suivantes
Si l’une des lampes suivantes a brûlé, faites-la remplacer par votre
concessionnaire Toyota.
●Feux de croisement (ampoules à décharge)
● Feux de stationnement (de type DEL)
● Phares de jour (de type DEL)
● Clignotant latéral (si le véhicule en est doté)
● Feux d’arrêt/feux arrière (de type DEL) et feux de gabarit arrière
● Feu d’arrêt surélevé
● Éclairage de seuil extérieur (si le véhicule en est doté)
1
2
3
