2017 TOYOTA SIENNA Manuel du propriétaire (in French)

SIENNA_OM_OM08007D_(D)
872. Bloc d’instrumentation
2
Bloc d’instrumentation

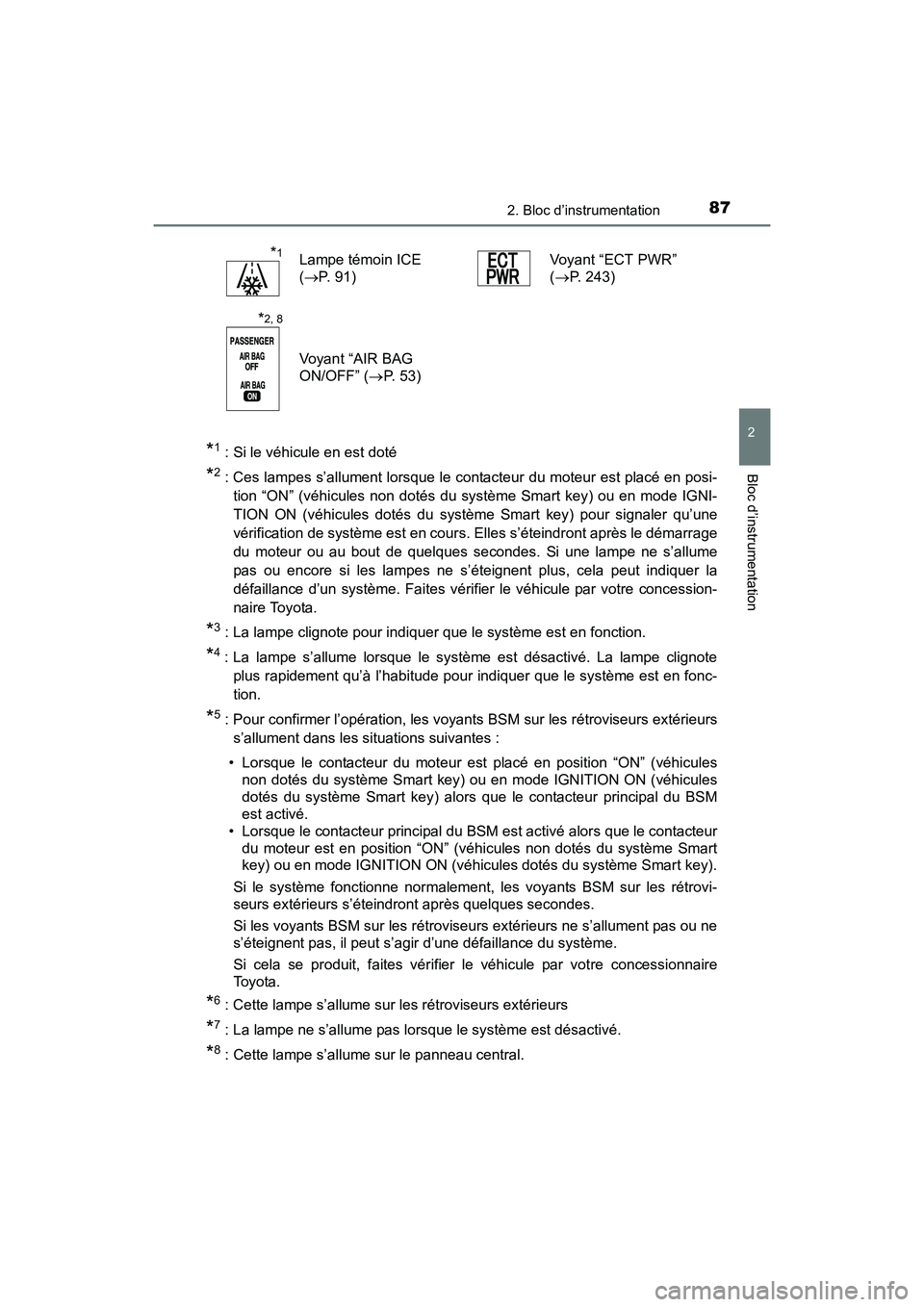

*1 : Si le véhicule en est doté
*2 : Ces lampes s’allument lorsque le contacteur du moteur est placé en posi-tion “ON” (véhicules non dotés du système Smart key) ou en mode IGNI-
TION ON (véhicules dotés du système Smart key) pour signaler qu’une
vérification de système est en cours. Elles s’éteindront après le démarrage
du moteur ou au bout de quelques secondes. Si une lampe ne s’allume
pas ou encore si les lampes ne s’éteignent plus, cela peut indiquer la
défaillance d’un système. Faites vérifier le véhicule par votre concession-
naire Toyota.
*3 : La lampe clignote pour indiquer que le système est en fonction.
*4 : La lampe s’allume lorsque le système est désactivé. La lampe clignoteplus rapidement qu’à l’habitude pour indiquer que le système est en fonc-
tion.
*5 : Pour confirmer l’opération, les voyants BSM sur les rétroviseurs extérieurss’allument dans les situations suivantes :
• Lorsque le contacteur du moteur est placé en position “ON” (véhicules non dotés du système Smart key) ou en mode IGNITION ON (véhicules
dotés du système Smart key) alors que le contacteur principal du BSM
est activé.
• Lorsque le contacteur principal du BSM est activé alors que le contacteur du moteur est en position “ON” (véhicules non dotés du système Smart
key) ou en mode IGNITION ON (véhicules dotés du système Smart key).
Si le système fonctionne normalement, les voyants BSM sur les rétrovi-
seurs extérieurs s’éteindront après quelques secondes.
Si les voyants BSM sur les rétroviseurs extérieurs ne s’allument pas ou ne
s’éteignent pas, il peut s’agir d’une défaillance du système.
Si cela se produit, faites vérifier le véhicule par votre concessionnaire
To y o t a .
*6 : Cette lampe s’allume sur les rétroviseurs extérieurs
*7 : La lampe ne s’allume pas lorsque le système est désactivé.
*8 : Cette lampe s’allume sur le panneau central.
*1Lampe témoin ICE
( → P. 91) Voyant “ECT PWR”
(
→ P. 243)
*2, 8
Voyant “AIR BAG
ON/OFF” ( →P. 53)

88
SIENNA_OM_OM08007D_(D)
2. Bloc d’instrumentation

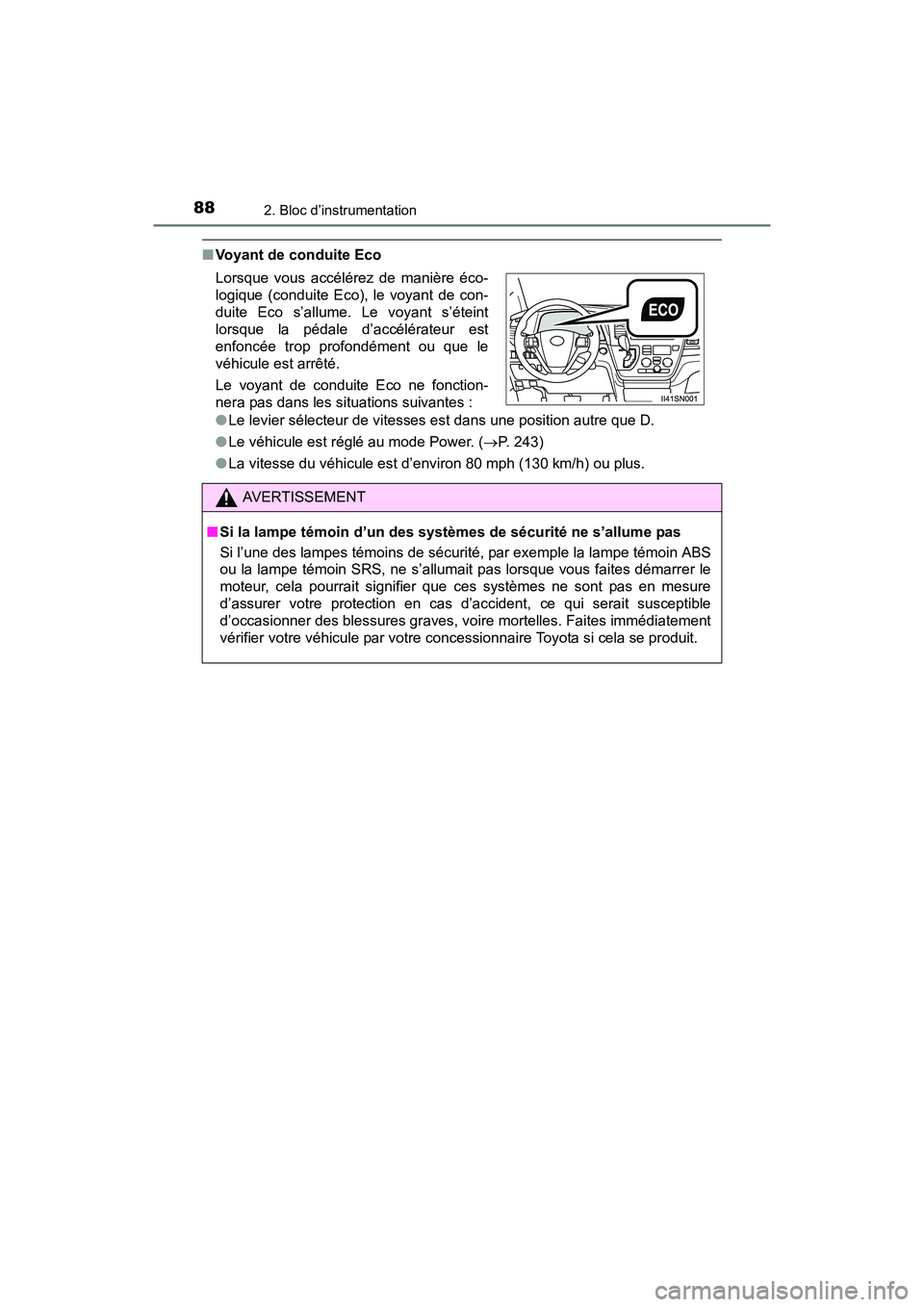

■Voyant de conduite Eco
●Le levier sélecteur de vitesses est dans une position autre que D.
● Le véhicule est réglé au mode Power. ( →P. 243)
● La vitesse du véhicule est d’environ 80 mph (130 km/h) ou plus.
Lorsque vous accélérez de manière éco-
logique (conduite Eco), le voyant de con-
duite Eco s’allume. Le voyant s’éteint
lorsque la pédale d’accélérateur est
enfoncée trop profondément ou que le
véhicule est arrêté.
Le voyant de conduite Eco ne fonction-
nera pas dans les situations suivantes :
AVERTISSEMENT
■ Si la lampe témoin d’un des syst èmes de sécurité ne s’allume pas
Si l’une des lampes témoins de sécurité, par exemple la lampe témoin ABS
ou la lampe témoin SRS, ne s’allumait pas lorsque vous faites démarrer le
moteur, cela pourrait signifier que ces systèmes ne sont pas en mesure
d’assurer votre protection en cas d’accident, ce qui serait susceptible
d’occasionner des blessures graves, voire mortelles. Faites immédiatement
vérifier votre véhicule par votre concessionnaire Toyota si cela se produit.

89
SIENNA_OM_OM08007D_(D)
2. Bloc d’instrumentation
2
Bloc d’instrumentation

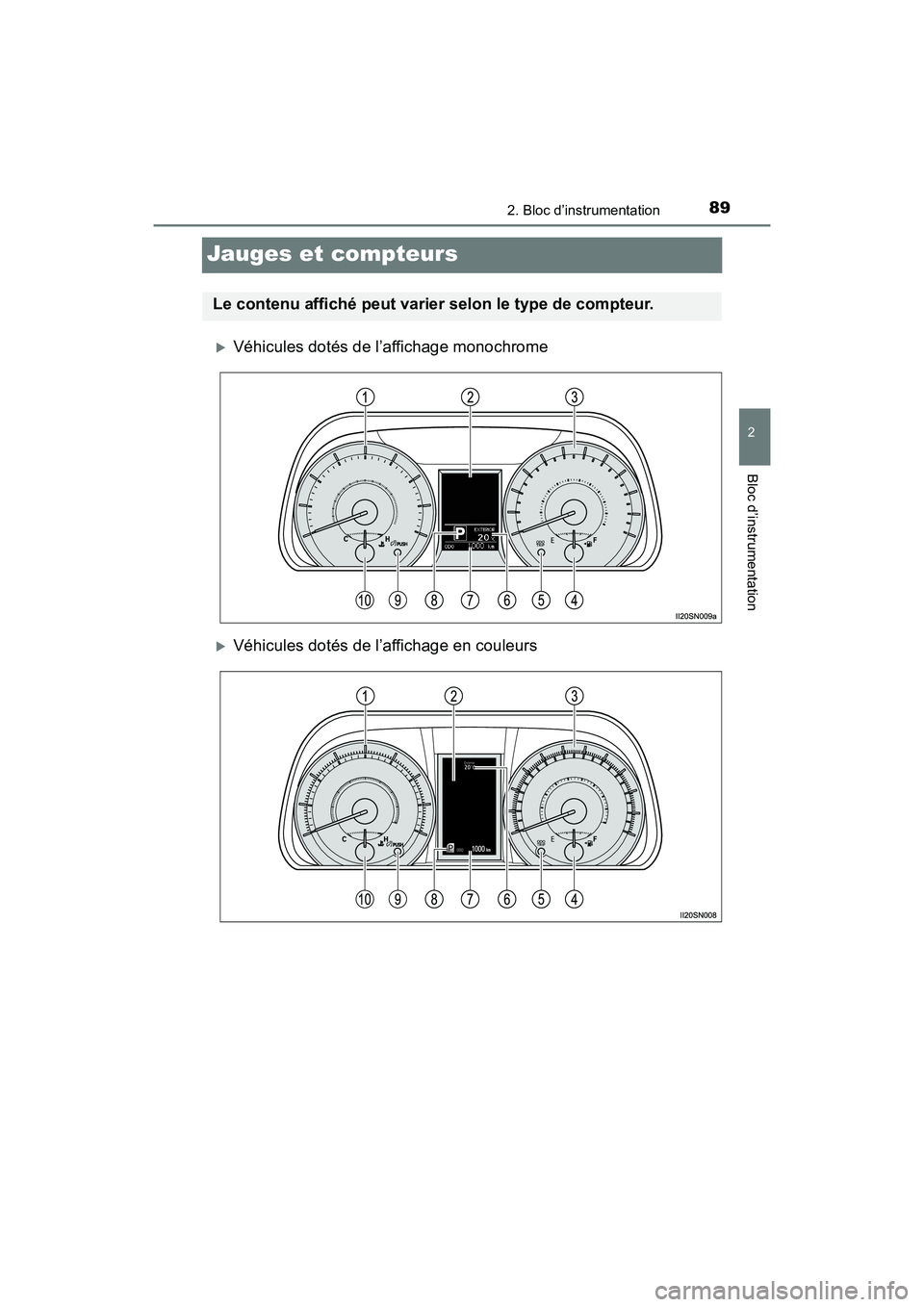

Jauges et compteurs
XVéhicules dotés de l’affichage monochrome
XVéhicules dotés de l’affichage en couleurs
Le contenu affiché peut varier selon le type de compteur.

90
SIENNA_OM_OM08007D_(D)
2. Bloc d’instrumentation

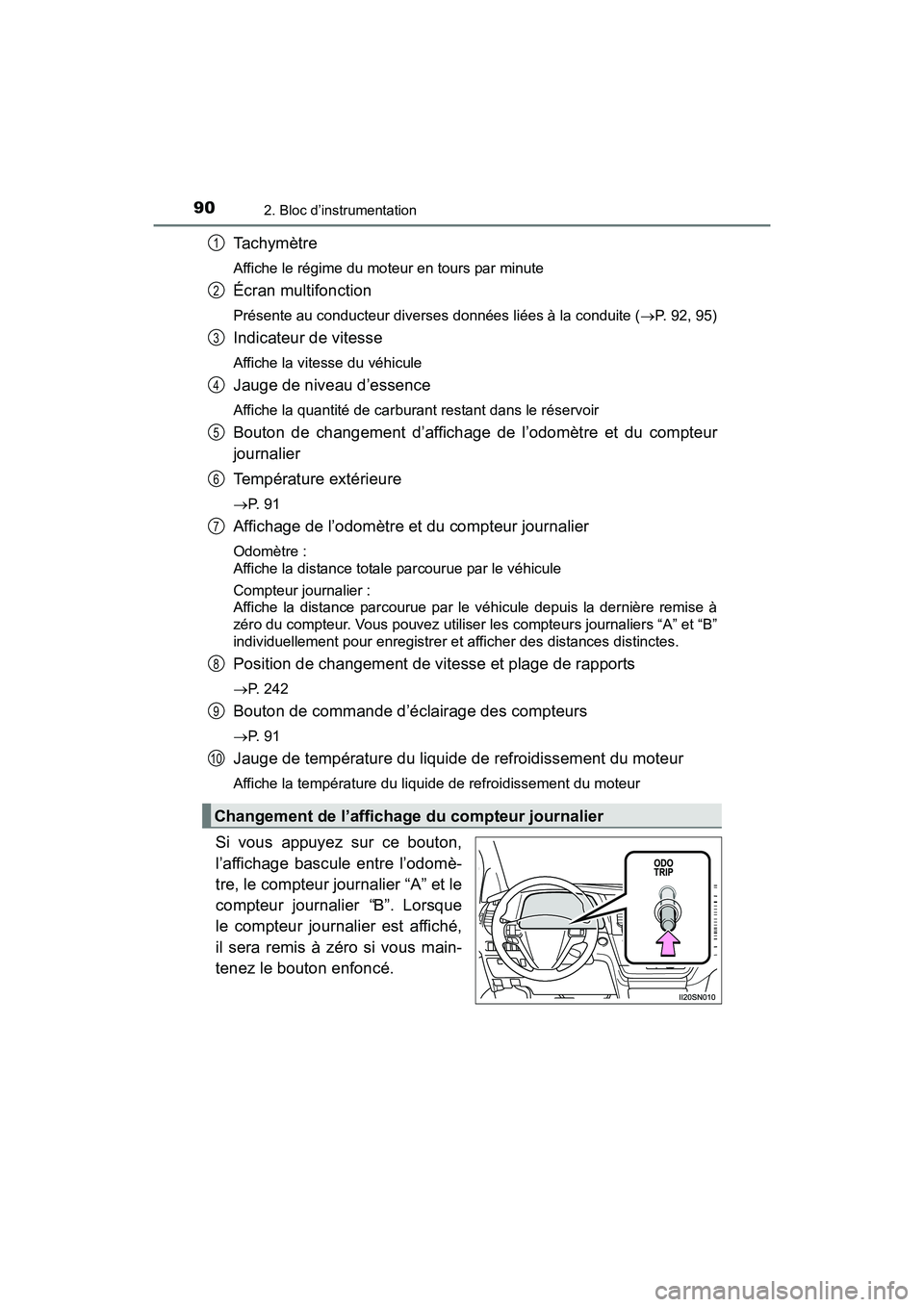

Ta c h y m è t r e
Affiche le régime du moteur en tours par minute
Écran multifonction
Présente au conducteur diverses données liées à la conduite (→P. 92, 95)
Indicateur de vitesse
Affiche la vitesse du véhicule
Jauge de niveau d’essence
Affiche la quantité de carburant restant dans le réservoir
Bouton de changement d’affichage de l’odomètre et du compteur
journalier
Température extérieure
→P. 9 1
Affichage de l’odomètre et du compteur journalier
Odomètre :
Affiche la distance totale parcourue par le véhicule
Compteur journalier :
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro du compteur. Vous pouvez utiliser les compteurs journaliers “A” et “B”
individuellement pour enregistrer et afficher des distances distinctes.
Position de changement de vitesse et plage de rapports
→P. 242
Bouton de commande d’éclairage des compteurs
→P. 9 1
Jauge de température du liquide de refroidissement du moteur
Affiche la température du liquide de refroidissement du moteur
Si vous appuyez sur ce bouton,
l’affichage bascule entre l’odomè-
tre, le compteur journalier “A” et le
compteur journalier “B”. Lorsque
le compteur journalier est affiché,
il sera remis à zéro si vous main-
tenez le bouton enfoncé.
Changement de l’affichage du compteur journalier
1
2
3
4
5
6
7
8
9
10

SIENNA_OM_OM08007D_(D)
912. Bloc d’instrumentation
2
Bloc d’instrumentation

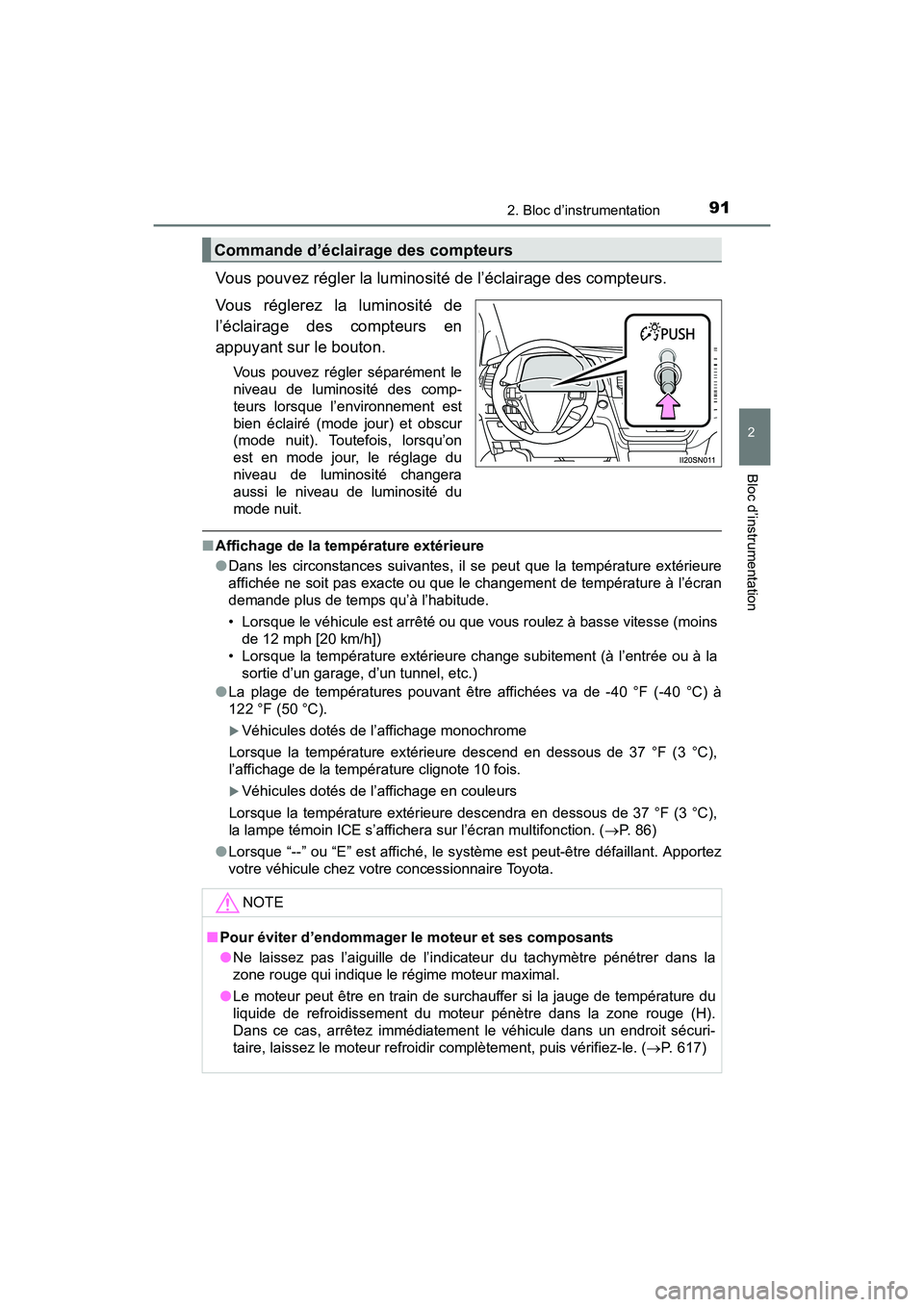

Vous pouvez régler la luminosité de l’éclairage des compteurs.
Vous réglerez la luminosité de
l’éclairage des compteurs en
appuyant sur le bouton.
Vous pouvez régler séparément le
niveau de luminosité des comp-
teurs lorsque l’environnement est
bien éclairé (mode jour) et obscur
(mode nuit). Toutefois, lorsqu’on
est en mode jour, le réglage du
niveau de luminosité changera
aussi le niveau de luminosité du
mode nuit.
■Affichage de la température extérieure
●Dans les circonstances suivantes, il se peut que la température extérieure
affichée ne soit pas exacte ou que le changement de température à l’écran
demande plus de temps qu’à l’habitude.
• Lorsque le véhicule est arrêté ou que vous roulez à basse vitesse (moins
de 12 mph [20 km/h])
• Lorsque la température extérieure change subitement (à l’entrée ou à la
sortie d’un garage, d’un tunnel, etc.)
● La plage de températures pouvant être affichées va de -40 °F (-40 °C) à
122 °F (50 °C).
XVéhicules dotés de l’affichage monochrome
Lorsque la température extérieure descend en dessous de 37 °F (3 °C),
l’affichage de la température clignote 10 fois.
XVéhicules dotés de l’affichage en couleurs
Lorsque la température extérieure descendra en dessous de 37 °F (3 °C),
la lampe témoin ICE s’affichera sur l’écran multifonction. ( →P. 86)
● Lorsque “--” ou “E” est affiché, le système est peut-être défaillant. Apportez
votre véhicule chez votre concessionnaire Toyota.
Commande d’éclairage des compteurs
NOTE
■Pour éviter d’endommager le moteur et ses composants
●Ne laissez pas l’aiguille de l’indicateur du tachymètre pénétrer dans la
zone rouge qui indique le régime moteur maximal.
● Le moteur peut être en train de surchauffer si la jauge de température du
liquide de refroidissement du moteur pénètre dans la zone rouge (H).
Dans ce cas, arrêtez immédiatement le véhicule dans un endroit sécuri-
taire, laissez le moteur refroidir complètement, puis vérifiez-le. ( →P. 617)

92
SIENNA_OM_OM08007D_(D)
2. Bloc d’instrumentation

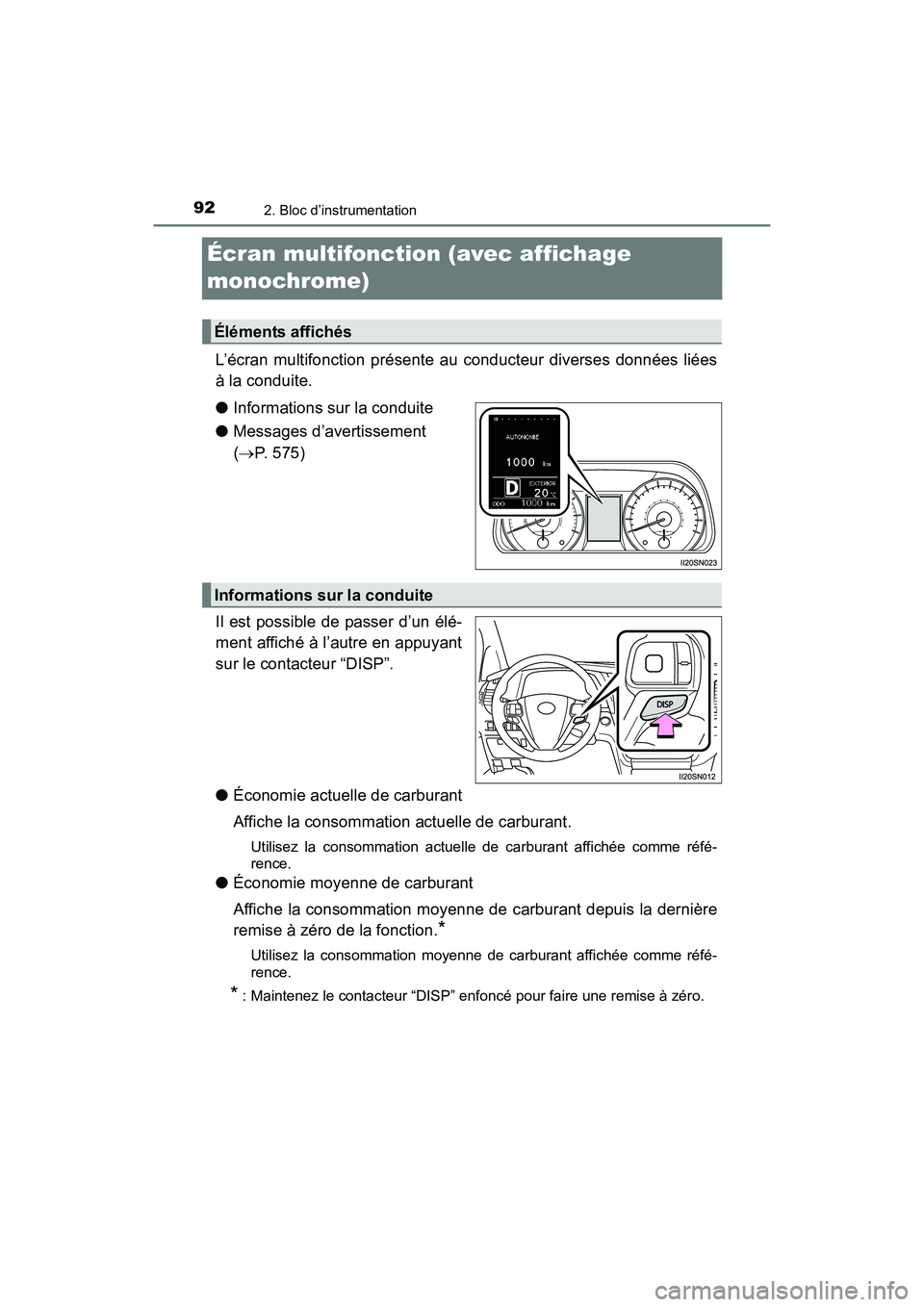

Écran multifonction (avec affichage
monochrome)
L’écran multifonction présente au conducteur diverses données liées
à la conduite.
●Informations sur la conduite
● Messages d’avertissement
(→ P. 575)
Il est possible de passer d’un élé-
ment affiché à l’autre en appuyant
sur le contacteur “DISP”.
● Économie actuelle de carburant
Affiche la consommation actuelle de carburant.
Utilisez la consommation actuelle de carburant affichée comme réfé-
rence.
●Économie moyenne de carburant
Affiche la consommation moyenne de carburant depuis la dernière
remise à zéro de la fonction.
*
Utilisez la consommation moyenne de carburant affichée comme réfé-
rence.
* : Maintenez le contacteur “DISP” enfoncé pour faire une remise à zéro.
Éléments affichés
Informations sur la conduite

SIENNA_OM_OM08007D_(D)
932. Bloc d’instrumentation
2
Bloc d’instrumentation

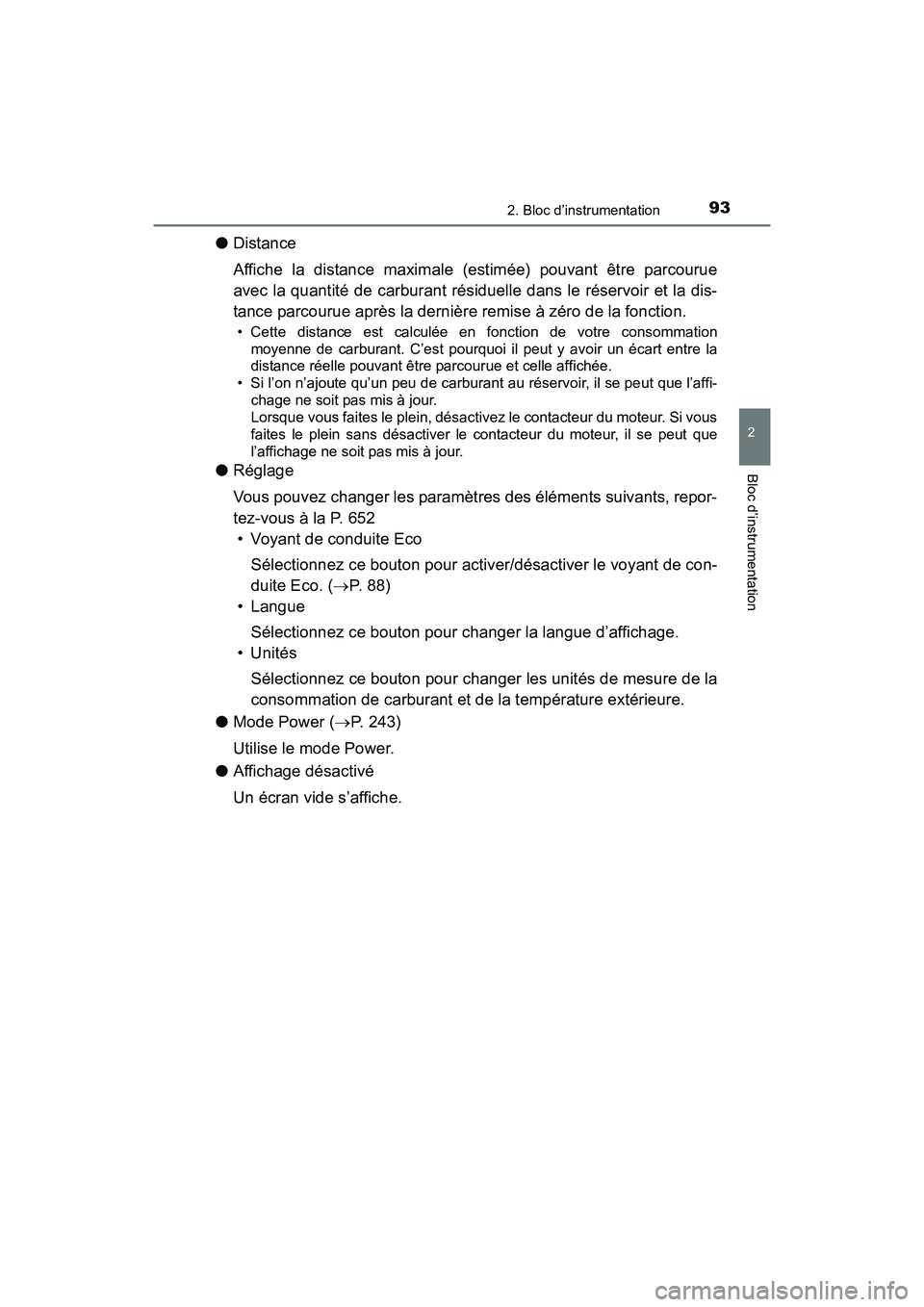

●Distance
Affiche la distance maximale (estimée) pouvant être parcourue
avec la quantité de carburant résiduelle dans le réservoir et la dis-
tance parcourue après la dernière remise à zéro de la fonction.
• Cette distance est calculée en fonction de votre consommation
moyenne de carburant. C’est pourquoi il peut y avoir un écart entre la
distance réelle pouvant être parcourue et celle affichée.
• Si l’on n’ajoute qu’un peu de carburant au réservoir, il se peut que l’affi- chage ne soit pas mis à jour.
Lorsque vous faites le plein, désactivez le contacteur du moteur. Si vous
faites le plein sans désactiver le contacteur du moteur, il se peut que
l’affichage ne soit pas mis à jour.
● Réglage
Vous pouvez changer les paramètres des éléments suivants, repor-
tez-vous à la P. 652
• Voyant de conduite Eco
Sélectionnez ce bouton pour activer/désactiver le voyant de con-
duite Eco. ( →P. 8 8 )
• Langue
Sélectionnez ce bouton pour changer la langue d’affichage.
•Unités
Sélectionnez ce bouton pour changer les unités de mesure de la
consommation de carburant et de la température extérieure.
● Mode Power ( →P. 243)
Utilise le mode Power.
● Affichage désactivé
Un écran vide s’affiche.

94
SIENNA_OM_OM08007D_(D)
2. Bloc d’instrumentation

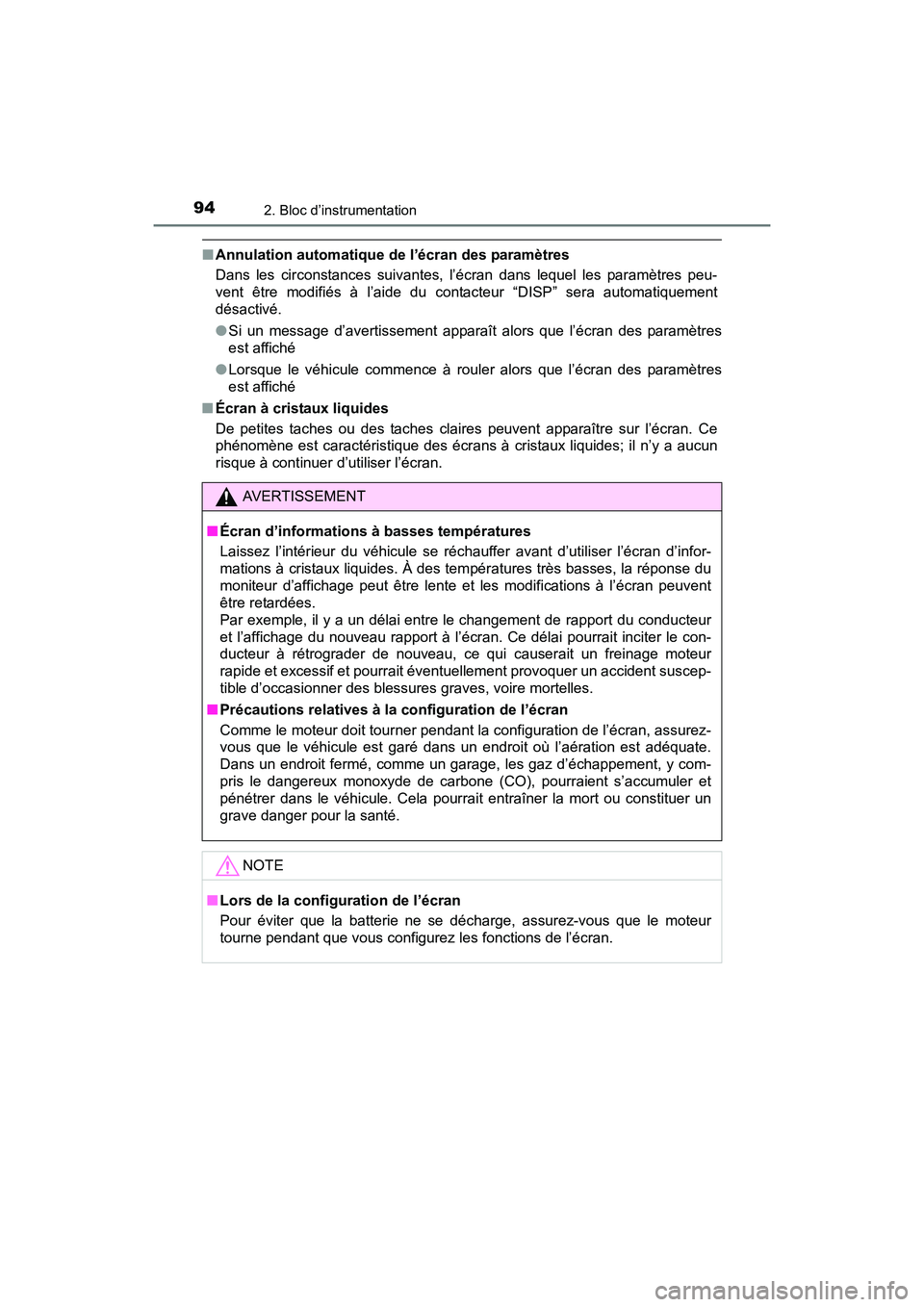

■Annulation automatique de l’écran des paramètres
Dans les circonstances suivantes, l’écran dans lequel les paramètres peu-
vent être modifiés à l’aide du contacteur “DISP” sera automatiquement
désactivé.
●Si un message d’avertissement apparaît alors que l’écran des paramètres
est affiché
● Lorsque le véhicule commence à rouler alors que l’écran des paramètres
est affiché
■ Écran à cristaux liquides
De petites taches ou des taches claires peuvent apparaître sur l’écran. Ce
phénomène est caractéristique des écrans à cristaux liquides; il n’y a aucun
risque à continuer d’utiliser l’écran.
AVERTISSEMENT
■ Écran d’informations à basses températures
Laissez l’intérieur du véhicule se réc hauffer avant d’utiliser l’écran d’infor-
mations à cristaux liquides. À des tem pératures très basses, la réponse du
moniteur d’affichage peut être lente et les modifications à l’écran peuvent
être retardées.
Par exemple, il y a un délai entre le changement de rapport du conducteur
et l’affichage du nouveau rapport à l’écran. Ce délai pourrait inciter le con-
ducteur à rétrograder de nouveau, ce qui causerait un freinage moteur
rapide et excessif et pourrait éventuellement provoquer un accident suscep-
tible d’occasionner des blessures graves, voire mortelles.
■ Précautions relatives à la configuration de l’écran
Comme le moteur doit tourner pendant la configuration de l’écran, assurez-
vous que le véhicule est garé dans un endroit où l’aération est adéquate.
Dans un endroit fermé, comme un garage, les gaz d’échappement, y com-
pris le dangereux monoxyde de carbone (CO), pourraient s’accumuler et
pénétrer dans le véhicule. Cela pourrait entraîner la mort ou constituer un
grave danger pour la santé.
NOTE
■Lors de la configuration de l’écran
Pour éviter que la batterie ne se décharge, assurez-vous que le moteur
tourne pendant que vous configurez les fonctions de l’écran.
