2017 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

5. Illessze be az új törlőgumi végét a
törlőtartó horonyba, amíg nem
érintkezik a törlőtartó végével.

Vájat
6. A törlőgumi a nyíl irányába való
húzása és a törlőgumi olyan pozícióba
csúsztatása után, hogy ellenőrizhető
legyen a törlőtartó rovátkája,
csúsztassa el a törlőgumi végét az
ellenkező irányba.

Vájat
7. Ellenőrizze, hogy a törlőgumi
megfelelően van-e beszerelve a
törlőtartóba.
8. Igazítsa az ablaktörlő kar füleit az
ablaktörlő részegység rovátkáihoz.

Fülek
Rovátkák
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-37

9. Igazítsa az ablaktörlő részegység kiálló
részét az ablaktörlő kar bevágásához.

Bevágás
Illeszkedő rész
10. Csúsztassa be az ablaktörlő
részegységet, és szerelje fel az
ablaktörlő karra.

11. Lassan eressze le az ablaktörlő kart a
szélvédőre.
▼▼A hátsó ablaktörlő lapát cseréje
Amikor az ablaktörlő lapát már nem töröl
elég tisztán, valószínűleg kopott vagy
repedt.
Cserélje ki.
VIGYÁZAT
A törlőkar és más részek sérülését
elkerülendő kézzel ne mozgassa a
törlőkart.
1. Emelje fel a törlőkart, és forgassa
jobbra a törlőlapátot, amíg ki nem
reteszelődik, majd vegye le a lapátot.

VIGYÁZAT
A hátsó szélvédő sérülését elkerülendő
ne engedje, hogy a törlőkar az
ablakhoz csapódjon.
2. Húzza lefelé a törlőgumit, és
csúsztassa ki a lapát foglalatából.

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-38

3. Vegye le a törlőgumiról a fém
merevítőket, és szerelje őket az új
lapátra.

VIGYÁZAT
Ne hajlítsa meg és ne dobja el a
merevítőket. Újból szüksége lesz rájuk.
4. Óvatosan illessze be az új törlőgumit.
Ezután a leszereléséhez képest fordított
sorrendben szerelje vissza a
lapátegységet.

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-39

Akkumulátor
FIGYELMEZTETÉS
Az akkumulátor biztonságos és helyes kezelése érdekében a használat előtt gondosan
tanulmányozza át a következő óvintézkedéseket:
Mindig viseljen védőszemüveget, amikor az akkumulátor közelében dolgozik:
Védőszemüveg nélkül dolgozni veszélyes. Az akkumulátorfolyadék KÉNSAVAT tartalmaz,
amely a szembe kerülve vakságot okozhat. Emellett az akkumulátor normál működése során
felszabaduló hidrogéngáz meggyulladhat és felrobbanthatja az akkumulátort.
Az akkumulátorfolyadékkal való érintkezés elkerülése érdekében viseljen
védőszemüveget és védőkesztyűt:
A kiömlött akkumulátorfolyadék veszélyes.
Az akkumulátorfolyadék KÉNSAVAT tartalmaz, amely a szembe, a bőrre vagy a ruhára
kerülve súlyos sérüléseket okozhat. Ha ez történt, azonnal öblítse a szemét legalább 15 percen
át, vagy alaposan mossa le a bőrét, és kérjen orvosi segítséget.
Az akkumulátort mindig olyan helyen tartsa, ahol gyermekek nem férhetnek hozzá:
A gyermekeket akkumulátorokkal játszani engedni veszélyes. Az akkumulátorfolyadék a
szembe vagy a bőrre kerülve súlyos sérüléseket okozhat.
Mindenféle lángot és szikrát tartson távol a nyitott akkumulátorcelláktól, és ne
engedje, hogy bárm ilyen fém eszköz az akkum ulátor pozitív (
) vagy negatív () pólusához
érjen, amikor akkumulátor közelében dolgozik. Ügyeljen arra, hogy a pozitív (
) saru ne
érintkezzen a jármű karosszériájával:
A nyitott akkumulátorcellák közelében a nyílt láng használata veszélyes. Az akkumulátor
normális működése során felszabaduló hidrogéngáz meggyulladhat és felrobbanthatja az
akkumulátort. A felrobbanó akkumulátor súlyos égési és egyéb sérüléseket okozhat. Tartson
mindenfajta lángot, szikrát és parázsló anyagot, cigarettát is beleértve, távol az akkumulátor
nyitott celláitól.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-40

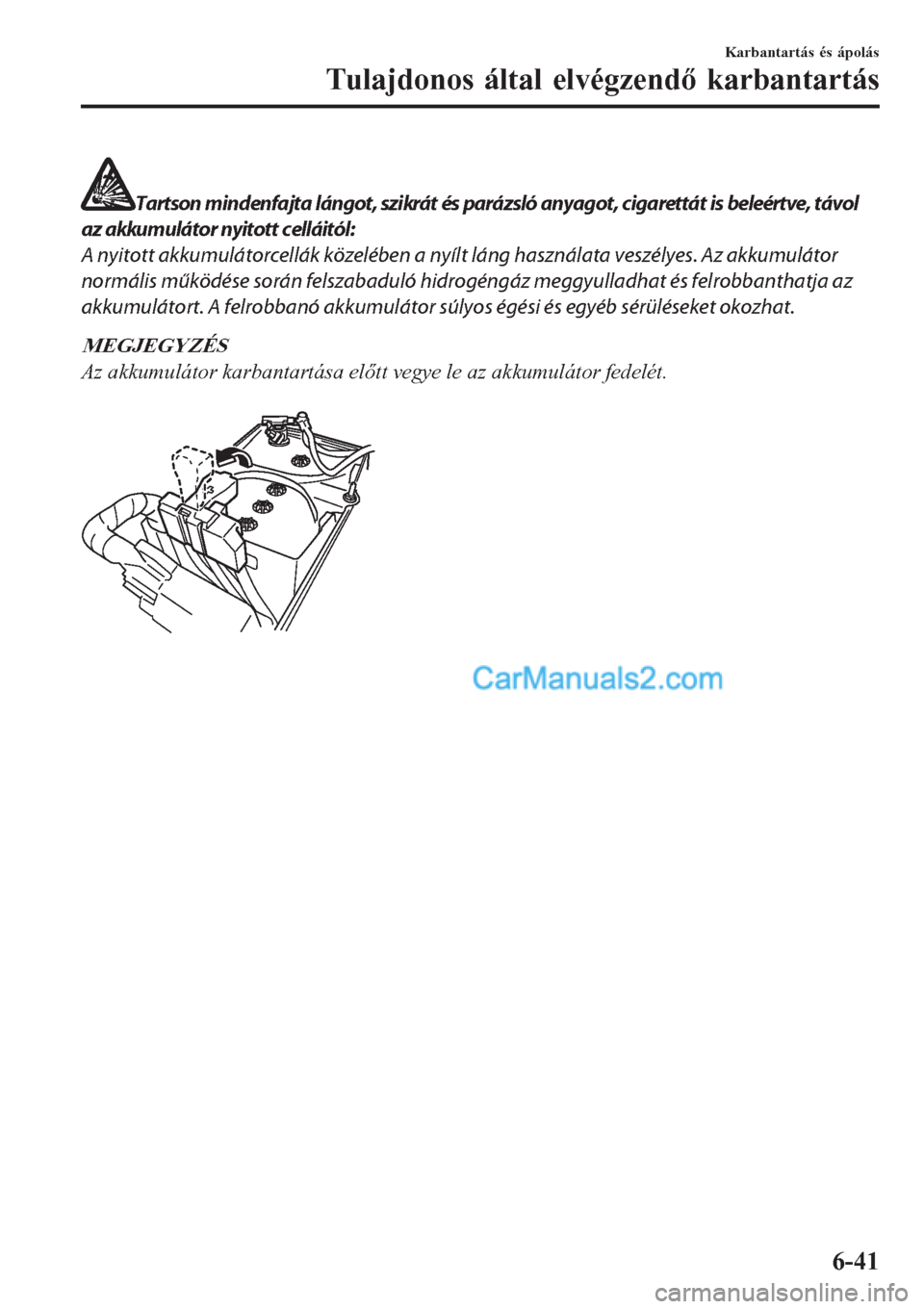

Tartson mindenfajta lángot, szikrát és parázsló anyagot, cigarettát is beleértve, távol
az akkumulátor nyitott celláitól:
A nyitott akkumulátorcellák közelében a nyílt láng használata veszélyes. Az akkumulátor
normális működése során felszabaduló hidrogéngáz meggyulladhat és felrobbanthatja az
akkumulátort. A felrobbanó akkumulátor súlyos égési és egyéb sérüléseket okozhat.
MEGJEGYZÉS
Az akkumulátor karbantartása előtt vegye le az akkumulátor fedelét.

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-41

▼Akkumulátor karbantartása
Az akkumulátor legjobb működése
érdekében:
•Az legyen biztonságosan beszerelve.
•A teteje mindig legyen tiszta és száraz.
•A pólusok és csatlakozók legyenek
tiszták, jól meghúzottak és
petrolátummal vagy póluszsírral
bevontak.
•A kiömlött elektrolitot azonnal öblítse le
szódabikarbóna vizes oldatával.
•Ha a járművet huzamosabb ideig nem
szándékozik használni, csatlakoztassa le
a vezetékeket, és hathetenként töltse fel
az akkumulátort.
▼▼Elektrolitszint ellenőrzése
Ha alacsony az elektrolitszint, az
akkumulátor gyorsan lemerül.

Felső szint
Alsó szint
Hetente legalább egyszer ellenőrizze az
elektrolitszintet. Ha alacsony, vegye le a
zárókupakokat, és töltse fel a cellákat
annyira, hogy az elektrolit szintje a felső és
az alsó jelzés között legyen (lásd az ábrát).

Ne töltse túl.
Folyadéksűrűség-mérővel mérje meg az
elektrolit fajsúlyát, különösen hideg
időben. Ha túl alacsony, töltse fel az
akkumulátort.
▼▼Az akkumulátor feltöltése
MEGJEGYZÉS
•Az akkumulátor karbantartása vagy
feltöltése előtt kapcsoljon le minden
tartozékot, és állítsa le a motort.
•Az akkumulátor lecsatlakoztatásakor
először a negatív kábelt vegye le. Ezt
tegye vissza utoljára majd az
akkumulátor újbóli csatlakoztatásakor.
•Ügyeljen arra, hogy az akkumulátor
feltöltése előtt levegye a zárókupakokat.
•(i-stop rendszerrel)
Ne töltse gyorstöltéssel az akkumulátort.
•Ha az akkumulátor gyorsan lemerül,
mert pl. túl hosszú ideig hagyták
bekapcsolva a világítást álló motor
mellett, lassú töltést adjon neki, ahogyan
az akkumulátor mérete és a töltő
kapacitása megkívánja.
•Ha az akkumulátor fokozatosan merül le,
mert a jármű használata közben nagy
volt az elektromos terhelés, töltse fel,
ahogyan az akkumulátor mérete és a
töltő kapacitása megkívánja.
▼Akkumulátorcsere
Csereakkumulátor vásárlásakor forduljon
hivatalos Mazda márkaszervizhez.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-42

Kulcs elemének cseréje
Ha a jeladó gombjai nem működnek, és a
működés-visszajelző lámpája nem villog,
valószínűleg lemerült az elem.
Cserélje ki új elemre, még mielőtt
használhatatlanná válna a távirányító.
VIGYÁZAT
¾Ellenőrizze, helyesen van-e behelyezve az
elem. Helytelen beszerelés esetén
szivároghat az elem.
¾Az elem cseréjekor ügyeljen arra, hogy ne
érjen a belső áramkörökhöz és
érintkezőkhöz, ne görbítse meg az
elektromos kivezetéseket, ne szennyezze
be a jeladót, mert az károsodhat.
¾Az elem helytelen beszerelése
robbanásveszéllyel jár.
¾Az elhasznált elemeket az alábbi
útmutatások szerint semmisítse meg.
¾Celofánnal vagy szalaggal szigetelje le
az elem pozitív és negatív pólusát.
¾Soha ne bontsa szét.
¾Soha ne dobja az elemet tűzbe vagy
vízbe.
¾Soha ne deformálja és ne törje szét.
¾Csak ugyanolyan típusú (CR2025 vagy
azzal egyenértékű) elemre cserélje.
Az alábbi körülmények jelzik, hogy az
elem lemerülőben van:
•A KULCS visszajelző lámpa (zöld) a
műszercsoportban a motor leállítása
után még kb. 30 másodpercig villog
(„A” típusú műszerfallal felszerelt
járműveknél egy üzenet jelenik meg a
műszercsoportban (4-46. oldal)).
•A rendszer nem működik, és a jeladón a
működés-visszajelző lámpa nem villog a
gombok megnyomásakor.
•A rendszer hatótávolsága csökkent.
A kulcs károsodását megelőzendő javasolt
kicseréltetni az elemet egy hivatalos
Mazda márkaszervizben. Ha saját maga
cseréli az elemet, kövesse az utasításokat.
A kulcs elemének cseréje
1. Nyomja meg a gombot, és húzza ki a
segédkulcsot.
Fogantyú
2. Fordítson el egy szigetelőszalaggal
burkolt laposfejű csavarhúzót a nyíl
irányába, és kissé nyissa ki a fedelet.
Burkolat
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-43

3. Helyezze a szigetelőszalaggal burkolt
laposfejű csavarhúzót a nyílásba, és
csúsztassa el a nyíl irányába.
Burkolat
Hézag
4. Fordítsa el a szigetelőszalaggal burkolt
laposfejű csavarhúzót a nyíl irányába,
és vegye le a fedelet.
Burkolat
5. Vegye le a tartórekesz fedelét, majd
vegye ki az elemet.
VIGYÁZAT
¾Ügyeljen arra, hogy az ábrán
bemutatott gumigyűrű ne
karcolódjon és ne sérüljön.
¾Ha a gumigyűrű leválik, helyezze
vissza még az új elem behelyezése
előtt.
Gumigyűrű
6. Tegyen bele új elemet úgy, hogy a
pozitív pólusa felfelé nézzen, majd a
fedéllel fedje be az elemet.
7. Zárja rá a fedelet.
8. Illessze be újra a kiegészítő kulcsot.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-44
