2017 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

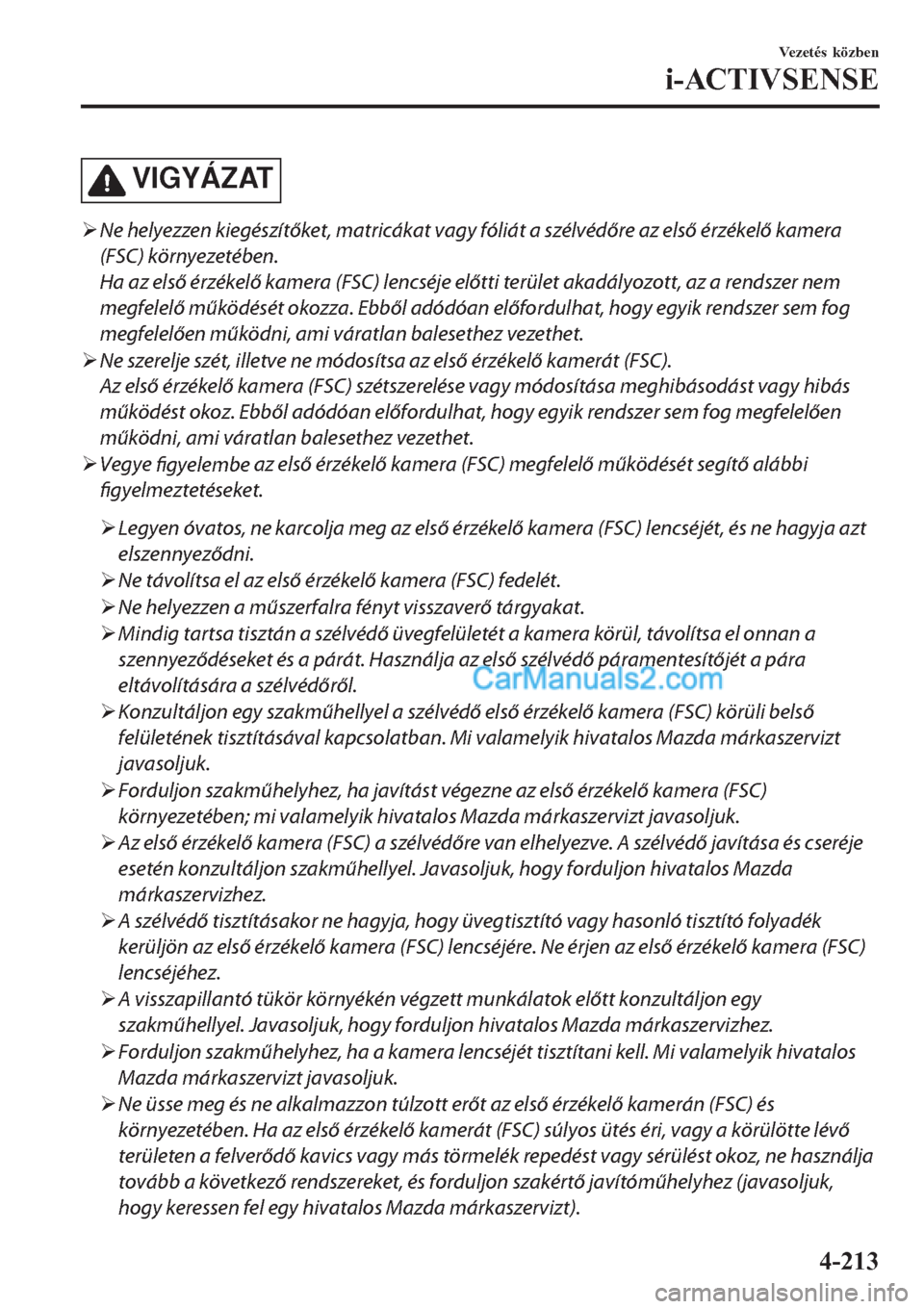

VIGYÁZAT
¾Ne helyezzen kiegészítőket, matricákat vagy fóliát a szélvédőre az első érzékelő kamera
(FSC) környezetében.
Ha az első érzékelő kamera (FSC) lencséje előtti terület akadályozott, az a rendszer nem
megfelelő működését okozza. Ebből adódóan előfordulhat, hogy egyik rendszer sem fog
megfelelően működni, ami váratlan balesethez vezethet.
¾Ne szerelje szét, illetve ne módosítsa az első érzékelő kamerát (FSC).
Az első érzékelő kamera (FSC) szétszerelése vagy módosítása meghibásodást vagy hibás
működést okoz. Ebből adódóan előfordulhat, hogy egyik rendszer sem fog megfelelően
működni, ami váratlan balesethez vezethet.
¾Vegye
figyelembe az első érzékelő kamera (FSC) megfelelő működését segítő alábbi
figyelmeztetéseket.
¾Legyen óvatos, ne karcolja meg az első érzékelő kamera (FSC) lencséjét, és ne hagyja azt
elszennyeződni.
¾Ne távolítsa el az első érzékelő kamera (FSC) fedelét.
¾Ne helyezzen a műszerfalra fényt visszaverő tárgyakat.
¾Mindig tartsa tisztán a szélvédő üvegfelületét a kamera körül, távolítsa el onnan a
szennyeződéseket és a párát. Használja az első szélvédő páramentesítőjét a pára
eltávolítására a szélvédőről.
¾Konzultáljon egy szakműhellyel a szélvédő első érzékelő kamera (FSC) körüli belső
felületének tisztításával kapcsolatban. Mi valamelyik hivatalos Mazda márkaszervizt
javasoljuk.
¾Forduljon szakműhelyhez, ha javítást végezne az első érzékelő kamera (FSC)
környezetében; mi valamelyik hivatalos Mazda márkaszervizt javasoljuk.
¾Az első érzékelő kamera (FSC) a szélvédőre van elhelyezve. A szélvédő javítása és cseréje
esetén konzultáljon szakműhellyel. Javasoljuk, hogy forduljon hivatalos Mazda
márkaszervizhez.
¾A szélvédő tisztításakor ne hagyja, hogy üvegtisztító vagy hasonló tisztító folyadék
kerüljön az első érzékelő kamera (FSC) lencséjére. Ne érjen az első érzékelő kamera (FSC)
lencséjéhez.
¾A visszapillantó tükör környékén végzett munkálatok előtt konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
¾Forduljon szakműhelyhez, ha a kamera lencséjét tisztítani kell. Mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.
¾Ne üsse meg és ne alkalmazzon túlzott erőt az első érzékelő kamerán (FSC) és
környezetében. Ha az első érzékelő kamerát (FSC) súlyos ütés éri, vagy a körülötte lévő
területen a felverődő kavics vagy más törmelék repedést vagy sérülést okoz, ne használja
tovább a következő rendszereket, és forduljon szakértő javítóműhelyhez (javasoljuk,
hogy keressen fel egy hivatalos Mazda márkaszervizt).
Vezetés közben
i-ACTIVSENSE
4-213

¾Távolsági fényszóró-szabályozó rendszer (HBC)
¾Adaptív LED-es fényszórók (ALH)
¾Vezető ébersége riasztás (DAA)
¾Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
¾Jelzőtábla-felismerő rendszer (TSR)
¾Továbbfejlesztett Smart City fékasszisztens (Továbbfejlesztett SCBS)
¾Smart City fékasszisztens [előremenet] (SCBS F)
¾Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval)
¾Intelligens fékasszisztens (SBS)
¾Az irány, amelybe az első érzékelő kamera (FSC) mutat, nagy pontossággal lett beállítva.
Ne változtassa meg az első érzékelő kamera (FSC) beszerelési helyzetét, és ne is szerelje ki.
Ha nem így cselekszik, az károsodáshoz vagy működési hibához vezethet.
¾Mindig, mind a négy keréken az előírt méretű, azonos gyártmányú, márkájú és mintázatú
abroncsot használjon. Emellett ne használjon jelentősen eltérő kopási tulajdonságokkal
rendelkező abroncsokat ugyanazon a járművön, mert a rendszer nem fog megfelelően
működni.
¾Az első érzékelő kamera (FSC) rendelkezik egy a szennyezett szélvédő felismerésére és a
vezető tájékoztatására szolgáló funkcióval, de a körülményektől függően előfordulhat,
hogy nem észleli a műanyag szatyrokat, a jeget vagy a havat a szélvédőn. Ilyen esetekben a
rendszer nem tudja pontosan meghatározni, hogy egy másik jármű van-e előtte, így nem
képes a megfelelő működésre. Mindig vezessen óvatosan, és figyelje az utat.
MEGJEGYZÉS
•A következő esetekben az első érzékelő kamera (FSC) nem észleli megfelelően a
céltárgyakat, és előfordulhat, hogy egyik rendszer sem fog megfelelően működni.
•A jármű előtt haladó jármű túl alacsony.
•A jármű az elöl haladó jármű sebességével megegyező sebességgel halad.
•A fényszórók nincsenek bekapcsolva éjszakai vagy alagútban való haladás során.
•A következő esetekben előfordulhat, hogy az első érzékelő kamera (FSC) nem észleli
megfelelően a céltárgyakat.
•Rossz időjárási körülmény között, pl. esőben, ködben és hóban.
•Az ablakmosó működtetésekor vagy ha esőben nem megy az ablaktörlő.
•Ha jég, kód, hó, fagy, eső, kosz vagy más idegen anyag (például műanyag szatyor) tapad
a szélvédőhöz.
•Tehergépkocsik alacsony rakodófelülettel és szélsőségesen alacsony vagy magas építésű
járművek.
•Ha mintázat nélküli falak mellett halad el (beleértve a kerítéseket és a hosszirányban
csíkos falakat is).
•Az elöl haladó jármű hátsó világítása ki van kapcsolva.
Vezetés közben
i-ACTIVSENSE
4-214

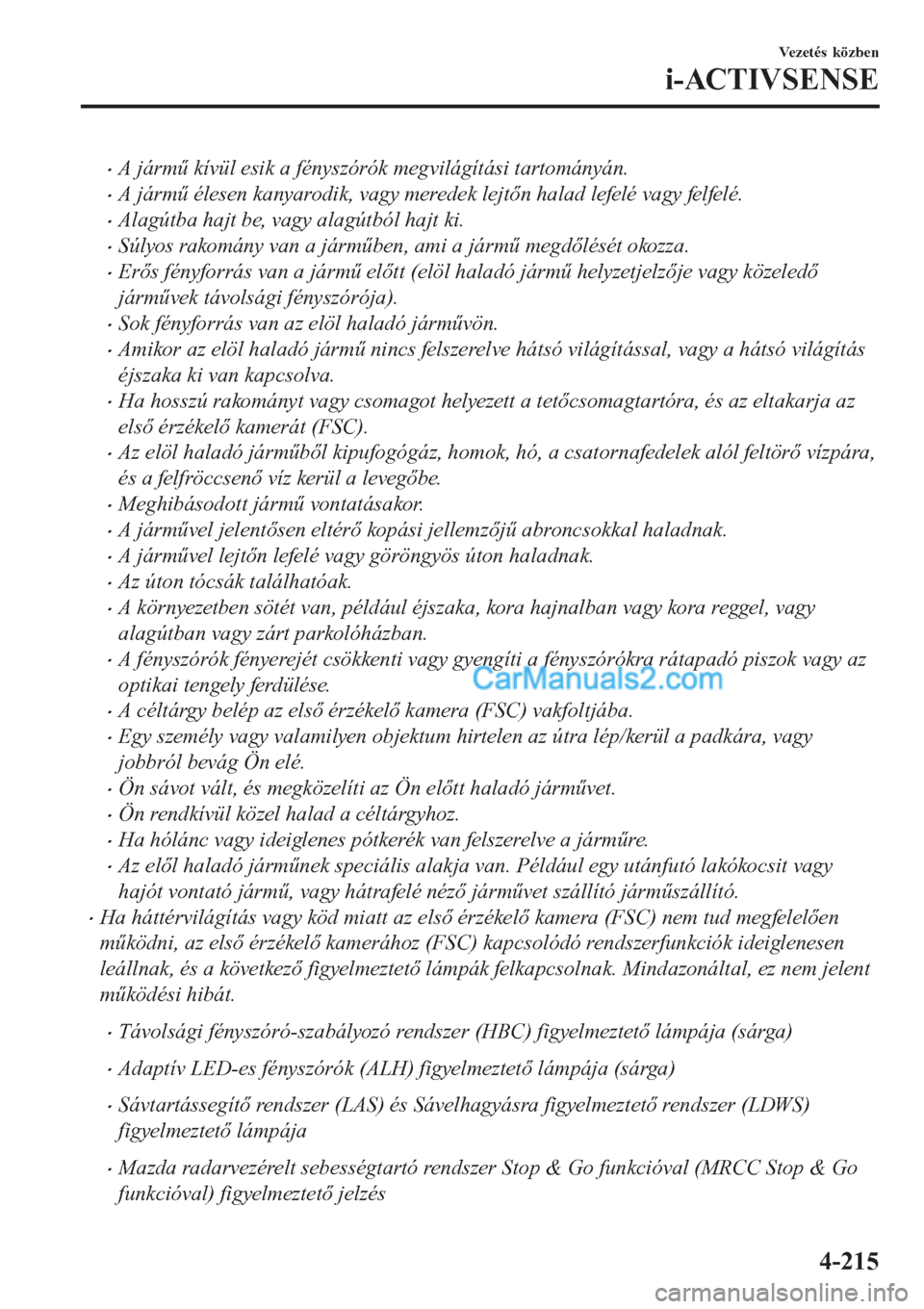

•A jármű kívül esik a fényszórók megvilágítási tartományán.
•A jármű élesen kanyarodik, vagy meredek lejtőn halad lefelé vagy felfelé.
•Alagútba hajt be, vagy alagútból hajt ki.
•Súlyos rakomány van a járműben, ami a jármű megdőlését okozza.
•Erős fényforrás van a jármű előtt (elöl haladó jármű helyzetjelzője vagy közeledő
járművek távolsági fényszórója).
•Sok fényforrás van az elöl haladó járművön.
•Amikor az elöl haladó jármű nincs felszerelve hátsó világítással, vagy a hátsó világítás
éjszaka ki van kapcsolva.
•Ha hosszú rakományt vagy csomagot helyezett a tetőcsomagtartóra, és az eltakarja az
első érzékelő kamerát (FSC).
•Az elöl haladó járműből kipufogógáz, homok, hó, a csatornafedelek alól feltörő vízpára,
és a felfröccsenő víz kerül a levegőbe.
•Meghibásodott jármű vontatásakor.
•A járművel jelentősen eltérő kopási jellemzőjű abroncsokkal haladnak.
•A járművel lejtőn lefelé vagy göröngyös úton haladnak.
•Az úton tócsák találhatóak.
•A környezetben sötét van, például éjszaka, kora hajnalban vagy kora reggel, vagy
alagútban vagy zárt parkolóházban.
•A fényszórók fényerejét csökkenti vagy gyengíti a fényszórókra rátapadó piszok vagy az
optikai tengely ferdülése.
•A céltárgy belép az első érzékelő kamera (FSC) vakfoltjába.
•Egy személy vagy valamilyen objektum hirtelen az útra lép/kerül a padkára, vagy
jobbról bevág Ön elé.
•Ön sávot vált, és megközelíti az Ön előtt haladó járművet.
•Ön rendkívül közel halad a céltárgyhoz.
•Ha hólánc vagy ideiglenes pótkerék van felszerelve a járműre.
•Az elől haladó járműnek speciális alakja van. Például egy utánfutó lakókocsit vagy
hajót vontató jármű, vagy hátrafelé néző járművet szállító járműszállító.
•Ha háttérvilágítás vagy köd miatt az első érzékelő kamera (FSC) nem tud megfelelően
működni, az első érzékelő kamerához (FSC) kapcsolódó rendszerfunkciók ideiglenesen
leállnak, és a következő figyelmeztető lámpák felkapcsolnak. Mindazonáltal, ez nem jelent
működési hibát.
•Távolsági fényszóró-szabályozó rendszer (HBC) figyelmeztető lámpája (sárga)
•Adaptív LED-es fényszórók (ALH) figyelmeztető lámpája (sárga)
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
figyelmeztető lámpája
•Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval) figyelmeztető jelzés
Vezetés közben
i-ACTIVSENSE
4-215

•Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) figyelmeztető lámpája
(sárga)
•Ha magas hőmérséklet miatt az első érzékelő kamera (FSC) nem tud megfelelően
működni, az első érzékelő kamerához (FSC) kapcsolódó rendszerfunkciók ideiglenesen
leállnak, és a következő figyelmeztető lámpák felkapcsolnak. Mindazonáltal, ez nem jelent
működési hibát. Hűtse le az első érzékelő kamera (FSC) körül lévő területet például a
légkondicionáló bekapcsolásával.
•Távolsági fényszóró-szabályozó rendszer (HBC) figyelmeztető lámpája (sárga)
•Adaptív LED-es fényszórók (ALH) figyelmeztető lámpája (sárga)
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
figyelmeztető lámpája
•Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval) figyelmeztető jelzés
•Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) figyelmeztető lámpája
(sárga)
•Ha az első érzékelő kamera (FSC) azt észleli, hogy a szélvédő piszkos vagy párás, az első
érzékelő kamerához (FSC) kapcsolódó rendszerfunkciók ideiglenesen leállnak, és az
alábbi figyelmeztető lámpák felkapcsolnak. Mindazonáltal, ez nem problémát jelez.
Tisztítsa meg a szélvédőt a piszoktól, vagy nyomja meg a páramentesítő kapcsolóját, és
ezzel páramentesítse a szélvédőt.
•Távolsági fényszóró-szabályozó rendszer (HBC) figyelmeztető lámpája (sárga)
•Adaptív LED-es fényszórók (ALH) figyelmeztető lámpája (sárga)
•Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer (LDWS)
figyelmeztető lámpája
•Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval) figyelmeztető jelzés
•Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) figyelmeztető lámpája
(sárga)
•Ha kavicsfelverődés vagy egyéb tárgy által okozott sérülés látható a szélvédőn, mindig
cseréltesse ki a szélvédőt. A cserével kapcsolatban forduljon egy hivatalos Mazda
márkaszervizhez.
Vezetés közben
i-ACTIVSENSE
4-216

•(Továbbfejlesztett Smart City fékasszisztenssel (Továbbfejlesztett SCBS))
•Az első érzékelő kamera (FSC) akkor észleli a gyalogosokat, ha az alábbi összes feltétel
teljesül:
•A gyalogos magassága 1 és 2 méter között van.
•Észlelhető a gyalogos alakja, tehát a fej, a két váll vagy a lábak.
•A következő esetekben előfordulhat, hogy az első érzékelő kamera (FSC) nem észleli
megfelelően a céltárgyakat:
•Több gyalogos vagy egész csoport sétál a kamera előtt.
•A gyalogos rendkívül közel tartózkodik valamilyen, tőle független tárgyhoz.
•A gyalogos guggol, fekszik vagy görnyedten jár.
•A gyalogos hirtelen kiugrik az útra a jármű elé.
•A gyalogos kinyitott ernyővel, vagy nagy méretű csomaggal vagy tárgyakkal
közlekedik.
•A gyalogos sötét helyen van, például éjszaka, vagy a háttér színével megegyező ruhát
visel, ezért beleolvad a háttérbe.
Vezetés közben
i-ACTIVSENSE
4-217

Radarérzékelő (első)*
A jármű radarérzékelővel (első) van felszerelve.
Az alábbi rendszerek is használják a radarérzékelőt (első).
•Mazda radarvezérelt sebességtartó rendszer (MRCC)
•Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC Stop & Go
funkcióval)
•Távolságfelismerő asszisztens (DRSS)
•Intelligens fékasszisztens (SBS)
A radarérzékelő (első) rádióhullámokat bocsát ki, majd érzékeli az elöl haladó járműről vagy
útakadályról visszaverődő hullámokat.
A radarérzékelő (első) az autó orrán található embléma mögött foglal helyet.
Radarérzékelő (első)
Ha a „Front radar blocked” (Első radar eltakarva) üzenet jelenik meg a műszercsoport
többfunkciós kijelzőjén, tisztítsa meg a radarérzékelő (első) környezetét.
VIGYÁZAT
Vegye figyelembe az egyes rendszerek megfelelő működését segítő alábbi figyelmeztetéseket.
¾Ne ragasszon matricákat (még átlátszó matricákat sem) a hűtőrácsra vagy az autó elején
található emblémára a radarérzékelő (első) közelében, és ne cserélje le a hűtőrácsot vagy
az autó elején található emblémát olyan termékre, amely nem eredeti, és nem a
radarérzékelővel (első) való használatra tervezték.
¾A radarérzékelő (első) egyik funkciója felismeri a radarérzékelő elülső felületének
szennyeződését, és erről értesíti a vezetőt, de a körülményektől függően előfordulhat, hogy
ez hosszabb ideig tart, illetve, hogy a rendszer nem érzékeli a műanyag szatyrokat, a jeget
vagy a havat. Ilyen esetben előfordulhat, hogy a rendszer nem működik megfelelően, ezért
tartsa mindig tisztán a radarérzékelőt (első).
¾Ne szereljen fel hűtőrácsvédőt.
Vezetés közben
i-ACTIVSENSE
4-218*Egyes modelleken.

¾Ha a jármű első része megsérült egy balesetben, előfordulhat, hogy a radarérzékelő (első)
helye megváltozott. Azonnal állítsa le a rendszert, és vizsgáltassa át a járművet egy
hivatalos Mazda márkaszervizben.
¾Ne használja az első lökhárítót arra, hogy más járműveket vagy akadályokat tol el az útból,
pl. egy parkolóból való kiálláskor. Ellenkező esetben megütheti a radarérzékelőt (első), és az
elmozdulhat.
¾Ne szerelje le, szerelje szét és ne módosítsa a radarérzékelőt (első).
¾Ha a radarérzékelő (első) környékén javításra, cserére vagy festésre van szükség, forduljon
egy hivatalos Mazda márkaszervizhez.
¾Ne módosítsa a felfüggesztést. Ha módosítja a felfüggesztést, megváltozhat a jármű állása,
és előfordulhat, hogy a radarérzékelő (első) nem lesz képes pontosan felismerni egy elöl
haladó járművet vagy útakadályt.
MEGJEGYZÉS
•A következő körülmények között előfordulhat, hogy a radarérzékelő (első) nem észleli
megfelelően az elöl haladó járműveket vagy akadályokat, és egyik rendszer sem fog
megfelelően működni.
•Vannak olyan járművek, amelyek hátsó felülete nem veri vissza megfelelően a
rádióhullámokat. Ilyen lehet pl. az üres utánfutó, a műanyagplatós teherautó, a
műanyag hátsó lökhárítóval rendelkező jármű vagy egy legömbölyített alakú jármű.
•Alacsony építésű elöl haladó jármű, amely kisebb felületen veri vissza a
rádióhullámokat.
•A láthatóságot csökkentheti, ha az elöl haladó jármű vizet, havat vagy port hord fel a
gumiabroncsairól a szélvédőre.
•Ha a csomagtér súlyos tárgyakkal van telerakva, vagy a hátsó utasülések foglaltak.
•Az autó elején található emblémát jég, hó vagy por lepte be.
•Zord időjárás esetén, mint pl. eső, hó vagy homokviharok.
•Ha olyan létesítmények vagy tárgyak közelében halad el, amelyek erős rádióhullámokat
bocsátanak ki.
•A következő feltételek mellett előfordulhat, hogy a radarérzékelő (első) nem tudja érzékelni
az előtte található járműveket vagy akadályokat.
•Egy kanyar elején és végén.
•Kanyargós úton.
•Olyan úton, ahol útépítés vagy útlezárás miatt keskenyebbek a forgalmi sávok.
•Az elöl haladó jármű a radarérzékelő holtterében halad.
•Az elöl haladó jármű egy balesetből vagy műszaki hibából kifolyólag szokatlanul halad.
•Egymást követő bukkanókból álló úton.
•Ha rossz utakon vagy földutakon vezet.
•Ha az Ön járműve és az elöl haladó jármű közötti távolság különösen kicsi.
•Ha egy jármű hirtelen kerül közel, pl. bevág az Ön sávjába.
Vezetés közben
i-ACTIVSENSE
4-219

•A rendszer hibás működését megelőzendő mindig az előírt méretű, az előírt gyártótól
származó, márkanevű és profilmintázatú abroncsokat használjon mind a négy keréken.
Továbbá ne használjon számottevően eltérő kopási tulajdonságokkal rendelkező vagy
számottevően eltérő guminyomású abroncsokat ugyanazon a járművön (az ideiglenes
pótkereket is beleértve).
•Ha az akkumulátor töltöttségi szintje alacsony, előfordulhat, hogy a rendszer nem működik
megfelelően.
•Ha olyan utakon vezet, amelyeken kicsi a forgalom és kevés a radarérzékelő (első) által
észlelhető elöl haladó jármű vagy útakadály, a kijelzőn egy rövid időre megjelenhet a
„Front radar blocked” (Elülső radar eltakarva) üzenet, de ez nem jelez hibás működést.
Vezetés közben
i-ACTIVSENSE
4-220
