2017 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

•Sebességkorlátozás kijelzése (navigációs rendszerrel ellátott gépkocsik)
•Járműsebesség
Az aktív menetkijelző minden beállítása elvégezhető a középső kijelzőn.
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg a Beállítás képernyőt.
2. Válassza ki az ADD fület.
3. Válassza ki a kívánt elemet, és végezze el a beállítást/javítást.
•A képernyő fényerő-állítási módjának kiválasztása (automatikus/kézi)
•Képernyőfényerő kezdeti beállításai (automatikus beállítás kiválasztva)
•Képernyőfényerő módosítása (manuális beállítás kiválasztva)
•Aktív menetkijelző megjelenítési pozíciója (kijelző magassága)
•Aktív menetkijelző szögének beállítása (kijelző szögének korrigálása) (szélvédőn
megjelenő típus esetén)
•Aktív menetkijelző BE/KI (kijelzés)
•Navigáció BE/KI
•Beállítások visszaállítása (visszaállítás)
MEGJEGYZÉS
•A kívánt vezetési pozícióját (kijelző pozíciója, fényerőszint, kijelzett adatok) a memóriába
mentheti, majd legközelebb előhívhatja onnan.
Lásd: Vezetésihelyzet-memória című rész, 2-8. oldal.
Vezetés közben
Műszercsoport és kijelző
4-45

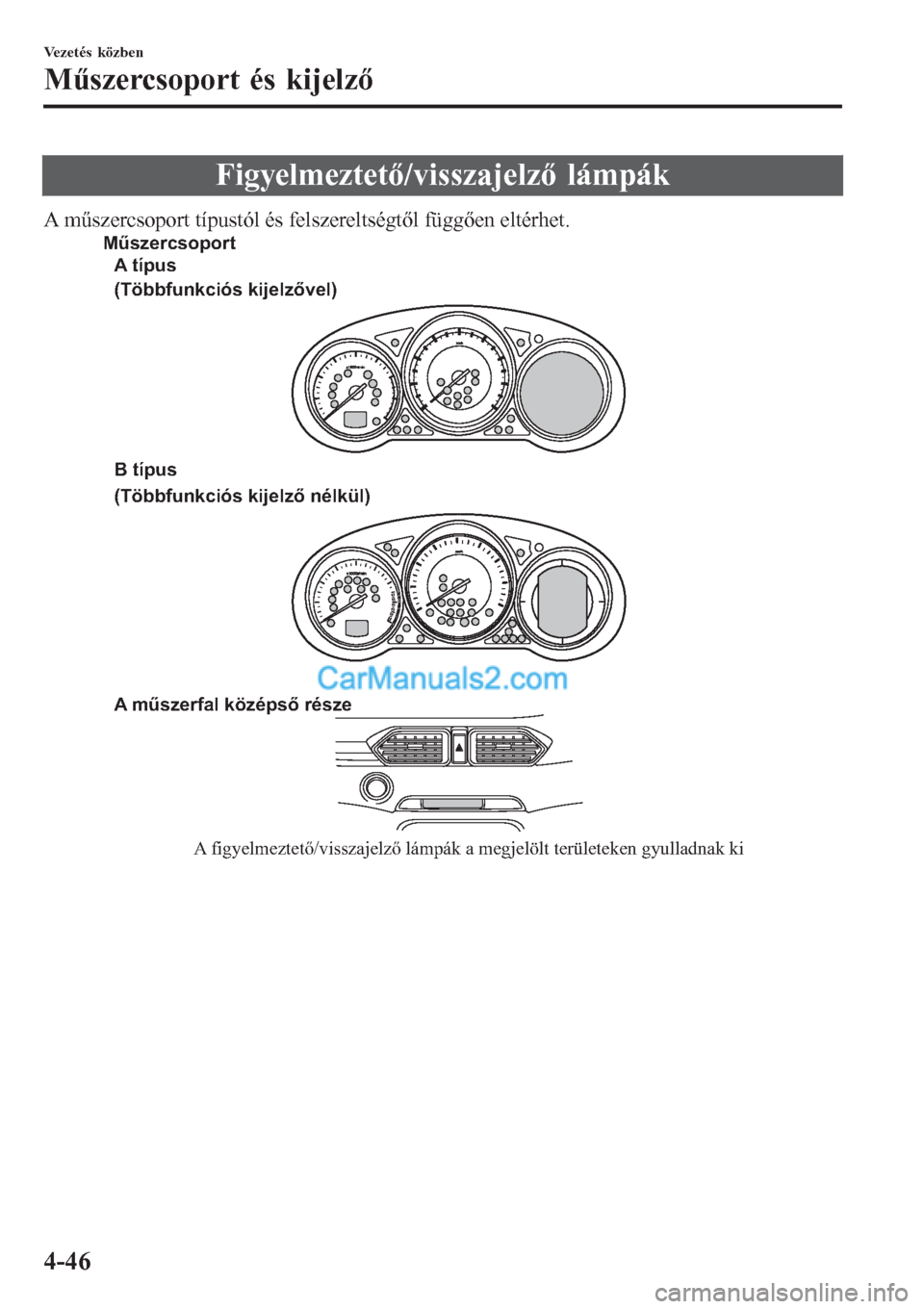

Figyelmeztető/visszajelző lámpák
A műszercsoport típustól és felszereltségtől függően eltérhet.
A műszerfal középső része
A figyelmeztető/visszajelző lámpák a megjelölt területeken gyulladnak ki A típus
(Többfunkciós kijelzővel)
(Többfunkciós kijelző nélkül) Műszercsoport
B típus
Vezetés közben
Műszercsoport és kijelző
4-46

▼Figyelmeztető jelzés/figyelmeztető lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Figyelmeztetés Oldal
Fékrendszer figyelmeztető lámpája*17-43
ABS figyelmeztető lámpa*1
Elektronikus fé-
kerőelosztó
rendszer figyel-
meztető lámpája
7-43
ABS figyelmez-
tetése
7-46
Töltőrendszer figyelmeztető jelzése/figyelmeztető lámpája*17-43
Olajnyomás figyelmeztető lámpa*17-43
(piros)
*Hűtőfolyadék hőmérséklete magas figyelmeztető jelzés/figyelmeztető lám-
pa*17-43
*Kormányszervóhiba jelzése/hibát jelző lámpája*17-43
*Fő figyelmeztető jelzés/figyelmeztető lámpa*17-46
Elektromos rögzítőfék (EPB) figyelmeztető jelzése/visszajelző lámpája*17-46
(piros)
*Fékpedál-működtetés kérése figyelmeztető lámpa*1
Villantás
4-90
Hangjelzés és
villantás
7-46
Motorhiba jelzőlámpa*17-46
*Automata sebességváltó figyelmeztető jelzése/figyelmeztető lámpája*17-46
*Négykerékhajtás figyelmeztető jelzése/figyelmeztető lámpája*17-46
Légzsák/biztonságiöv-előfeszítő rendszerének figyelmeztető lámpája*17-46
*Gumiabroncsnyomás-figyelő rendszer figyelmeztető lámpája*1
Villantás
7-46
Bekapcsol
7-54
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-47

Jel Figyelmeztetés Oldal
(sárga/fehér)
*KULCS figyelmeztető jelzéssárga
7-46
fehér
7-54
(piros)
*KULCS figyelmeztető lámpa*1
Bekapcsol
7-46
Villantás
7-54
(sárga)
*i-stop figyelmeztető lámpa*17-46
(sárga)*i-ELOOP figyelmeztető jelzése7-46
(sárga)
*Távolsági fényszóró-szabályozó rendszer (HBC) figyelmeztető jelzése/
figyelmeztető lámpája*17-46
*Adaptív LED-es fényszórók (ALH) figyelmeztető jelzése/figyelmeztető
lámpája*17-46
*Holttérfigyelő (BSM) figyelmeztető jelzése7-46
(sárga)
*Vezető ébersége riasztás (DAA) figyelmeztető jelzése7-46
(sárga)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) figyelmeztető jelzése7-46
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) figyelmeztető jelzés7-46
(sárga)
*Sávtartássegítő rendszer (LAS) és Sávelhagyásra figyelmeztető rendszer
(LDWS) figyelmeztető jelzése7-46
LED-es fényszóró figyelmeztető lámpája*17-46
(sárga)
*Intelligens fékasszisztens/Smart City fékasszisztens (SBS/SCBS) figyel-
meztető jelzése/figyelmeztető lámpája*17-54
Alacsony üzemanyagszint jelzése/figyelmeztető lámpája 7-54
*120 km/h figyelmeztető lámpa*17-54
Biztonsági öv figyelmeztető lámpája (első ülés) 7-54
(piros)*Biztonsági öv figyelmeztető lámpája (hátsó ülés)7-54
Vezetés közben
Műszercsoport és kijelző
4-48*Egyes modelleken.

Jel Figyelmeztetés Oldal
*Ablakmosó folyadék szintje alacsony figyelmeztető jelzés/figyelmeztető
lámpa7-54
*Nyitott ajtó figyelmeztető lámpája7-54
*Nyitott csomagtérajtó figyelmeztető lámpája7-54
*Nyitott ajtó figyelmeztető lámpája7-54
*1 A lámpák a gyújtást bekapcsolva a működésük ellenőrzése végett világítani kezdenek, majd kis idő múlva
vagy a motor beindulása után kialszanak. Ha a lámpák nem kapcsolódnak be vagy ki, vizsgáltassa meg a
járművet egy szakműhelyben. Javasoljuk, hogy forduljon hivatalos Mazda márkaszervizhez.
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-49

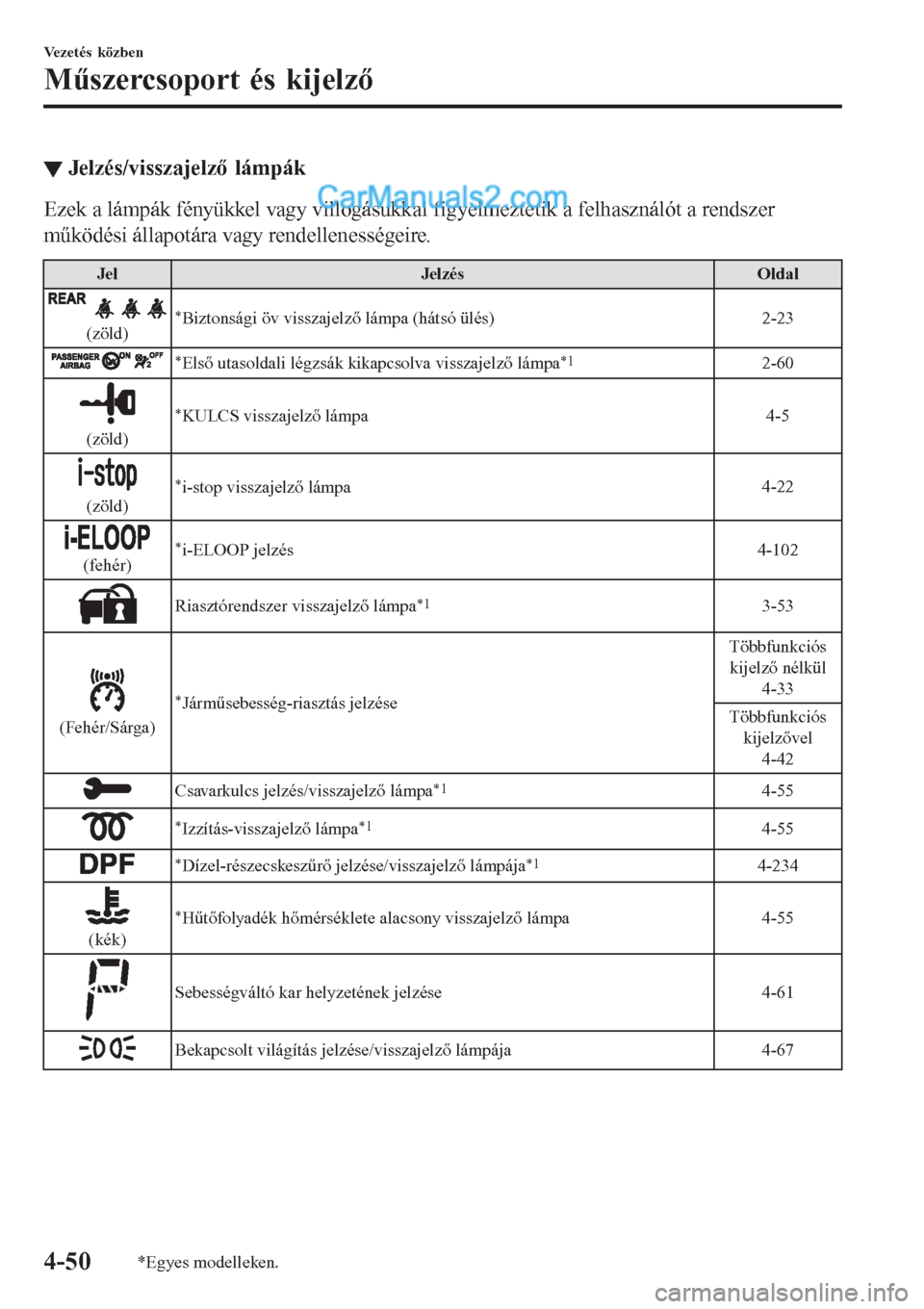

▼Jelzés/visszajelző lámpák
Ezek a lámpák fényükkel vagy villogásukkal figyelmeztetik a felhasználót a rendszer
működési állapotára vagy rendellenességeire.
Jel Jelzés Oldal
(zöld)*Biztonsági öv visszajelző lámpa (hátsó ülés) 2-23
*Első utasoldali légzsák kikapcsolva visszajelző lámpa*12-60
(zöld)
*KULCS visszajelző lámpa4-5
(zöld)
*i-stop visszajelző lámpa4-22
(fehér)*i-ELOOP jelzés4-102
Riasztórendszer visszajelző lámpa*13-53
(Fehér/Sárga)
*Járműsebesség-riasztás jelzéseTöbbfunkciós
kijelző nélkül
4-33
Többfunkciós
kijelzővel
4-42
Csavarkulcs jelzés/visszajelző lámpa*14-55
*Izzítás-visszajelző lámpa*14-55
*Dízel-részecskeszűrő jelzése/visszajelző lámpája*14-234
(kék)
*Hűtőfolyadék hőmérséklete alacsony visszajelző lámpa4-55
Sebességváltó kar helyzetének jelzése 4-61
Bekapcsolt világítás jelzése/visszajelző lámpája 4-67
Vezetés közben
Műszercsoport és kijelző
4-50*Egyes modelleken.

Jel Jelzés Oldal
Távolsági fényszóró visszajelző lámpájaTávolsági/
tompított fény-
szóró
4-71
Fényszórók vil-
lantása
4-71
*Első ködlámpa visszajelző lámpája4-73
*Hátsó ködlámpa visszajelző lámpa4-74
Irányjelző/vészvillogó visszajelző lámpáiIrány- és sávvál-
tásjelzők
4-75
Vészvillogó
4-84
Elektromos rögzítőfék (EPB) jelzése/visszajelző lámpája*1*27-46
(zöld)
*Fékpedál-működtetés kérése visszajelző lámpája4-87
AUTOHOLD aktív visszajelző lámpa*14-92
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) visszajelző lámpa4-171
TCS/DSC visszajelző lámpa*1
Kipörgésgátló
rendszer (TCS)
4-98
Dinamikus stabi-
litás-szabályzó
rendszer (DSC)
4-100
Bekapcsol
7-46
TCS OFF (TCS ki) visszajelző lámpa*14-99
*Választott üzemmód jelzése4-108
(zöld)
*Távolsági fényszóró szabályozórendszer (HBC) visszajelző lámpa4-119
*Adaptív LED-es fényszórók (ALH) visszajelző lámpája4-122
Vezetés közben
Műszercsoport és kijelző
*Egyes modelleken.4-51

Jel Jelzés Oldal
*Holttérfigyelő (BSM) KI visszajelző lámpa*1
Hiba kivételével
4-128
Hiba
7-46
(fehér)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) fő jelzése4-150
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) fő jelzés4-164
(zöld)
*Mazda radarvezérelt sebességtartó rendszer (MRCC) beállítva jelzés4-150
*Mazda radarvezérelt sebességtartó rendszer Stop & Go funkcióval (MRCC
Stop & Go funkcióval) beállítva jelzés4-164
(fehér/zöld)
*Sávtartássegítő rendszer (LAS) és sávelhagyásra figyelmeztető rendszer
(LDWS) jelzése4-180
*Sávtartássegítő rendszer (LAS) és sávelhagyásra figyelmeztető rendszer
(LDWS) OFF (Ki) visszajelző lámpája*14-185
*Smart City fékasszisztens (SCBS) jelzésTovábbfejlesztett
Smart City fé-
kasszisztens (To-
vábbfejlesztett
SCBS)
4-199
Smart City fé-
kasszisztens
[előremenet]
(SCBS F)
4-203
Smart City fé-
kasszisztens
[hátramenet]
(SCBS R)
4-208
Vezetés közben
Műszercsoport és kijelző
4-52*Egyes modelleken.
