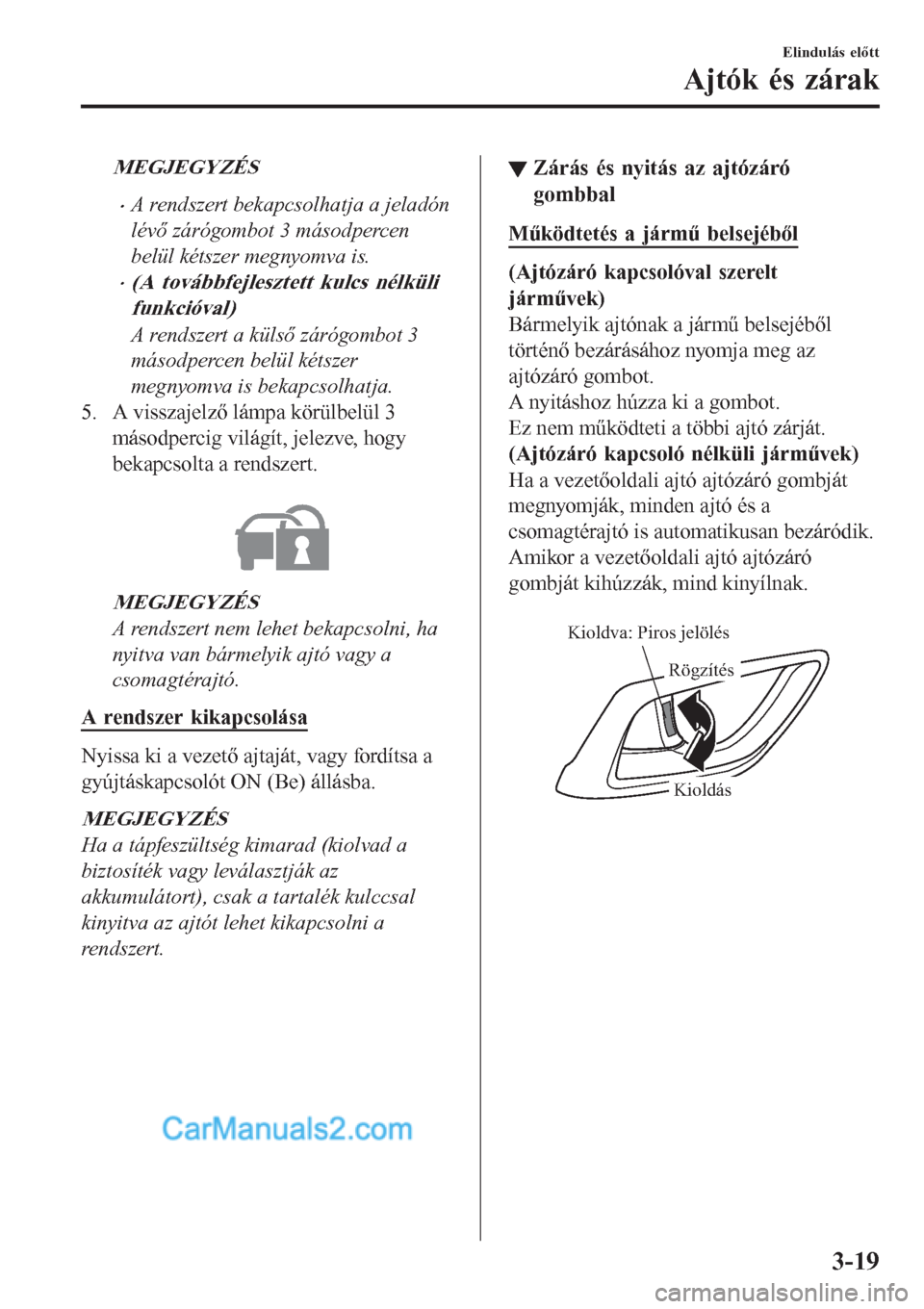

MEGJEGYZÉS
•A rendszert bekapcsolhatja a jeladón
lévő zárógombot 3 másodpercen
belül kétszer megnyomva is.
•(A továbbfejlesztett kulcs nélküli
funkcióval)
A rendszert a külső zárógombot 3
másodpercen belül kétszer
megnyomva is bekapcsolhatja.
5. A visszajelző lámpa körülbelül 3
másodpercig világít, jelezve, hogy
bekapcsolta a rendszert.

MEGJEGYZÉS
A rendszert nem lehet bekapcsolni, ha
nyitva van bármelyik ajtó vagy a
csomagtérajtó.
A rendszer kikapcsolása
Nyissa ki a vezető ajtaját, vagy fordítsa a
gyújtáskapcsolót ON (Be) állásba.
MEGJEGYZÉS
Ha a tápfeszültség kimarad (kiolvad a
biztosíték vagy leválasztják az
akkumulátort), csak a tartalék kulccsal
kinyitva az ajtót lehet kikapcsolni a
rendszert.
▼Zárás és nyitás az ajtózáró
gombbal
Működtetés a jármű belsejéből
(Ajtózáró kapcsolóval szerelt
járművek)
Bármelyik ajtónak a jármű belsejéből
történő bezárásához nyomja meg az
ajtózáró gombot.
A nyitáshoz húzza ki a gombot.
Ez nem működteti a többi ajtó zárját.
(Ajtózáró kapcsoló nélküli járművek)
Ha a vezetőoldali ajtó ajtózáró gombját
megnyomják, minden ajtó és a
csomagtérajtó is automatikusan bezáródik.
Amikor a vezetőoldali ajtó ajtózáró
gombját kihúzzák, mind kinyílnak.

Rögzítés
Kioldás Kioldva: Piros jelölés
Elindulás előtt
Ajtók és zárak
3-19

Működtetés kívülről
Ha kívülről szeretné bezárni az első és a
hátsó ajtókat az ajtózáró gombbal, nyomja
le az ajtózáró gombot zárt helyzetbe, majd
csukja be az ajtót (nem kell hozzá nyitás
pozícióban tartani a kilincset).
Ez nem működteti a többi ajtó zárját.

Ajtózáró gomb
MEGJEGYZÉS
Ha így zárja be az ajtót:
•Ügyeljen rá, hogy bent ne hagyja a
kulcsot a járműben.
•A vezetőoldali ajtó ajtózáró gombját az
ajtó nyitott helyzetében nem lehet
működtetni.
▼▼Biztonsági gyermekzárak a hátsó
ajtókon
Ezek a zárak segítenek megakadályozni,
hogy a gyerekek véletlenül kinyissák
valamelyik hátsó ajtót. Ha gyerek utazik a
jármű hátsó ülésén, használja mindkettőt.

Ha zárt helyzetbe állítja a biztonsági
gyermekzárat, mielőtt becsukná az ajtót,
az ajtót nem lehet belülről kinyitni. Az ajtó
ekkor csak a külső kilinccsel nyitható.

RögzítésKioldás
Elindulás előtt
Ajtók és zárak
3-20

Csomagtérajtó
FIGYELMEZTETÉS
Soha ne engedjen senkit a csomagtérben
utazni:
Személyek szállítása a csomagtérben
veszélyes. A csomagtérben utazó személy
hirtelen fékezéskor vagy ütközéskor
súlyosan megsérülhet vagy akár meg is
halhat.
Ne vezessen nyitott csomagtérajtóval:
A jármű utasterébe kerülő kipufogógáz
veszélyes. A nyitott csomagtérajtó egy
mozgó járműnél a kipufogógáz utastérbe
jutását okozza. A kipufogógáz CO
(szén-monoxid) gázt tartalmaz, amely egy
színtelen, szagtalan, nagyon mérgező,
eszméletvesztést vagy halált okozó gáz.
Emellett a nyitott csomagtérajtón át az
utasok egy balesetben kieshetnek a
járműből.
Soha ne halmozza egymásra, és ne hagyja
rögzítetlenül a rakományt a
csomagtérben:
Ellenkező esetben a rakomány
megmozdulhat, vagy ledőlhet, ami sérülést
vagy balesetet okozhat. Továbbá ne rakja
a rakományt a háttámláknál magasabbra!
Ezzel csökkentheti az oldalsó vagy hátsó
látómezőt.
VIGYÁZAT
¾Kinyitása előtt távolítson el a
csomagtérajtóról minden rárakódott
havat és jeget. Ellenkező esetben a
csomagtérajtó a hó és a jég súlya alatt
becsukódhat, ami sérülést okozhat.
¾Erős szélben körültekintően nyissa ki/
zárja be a csomagtérajtót. Ha erős
széllökés éri a csomagtérajtót, az hirtelen
becsukódhat, és sérülést okozhat.
¾Teljesen nyissa ki a csomagtérajtót, és
ügyeljen rá, hogy nyitva maradjon. Ha
csak részlegesen nyitja fel, a
csomagtérajtó a rezgéstől vagy a széltől
lecsapódhat, és sérülést okozhat.
¾Amikor csomagokat pakol be a
csomagtérbe vagy abból ki, állítsa le a
motort. Ellenkező esetben kipufogógáz
hője égési sérülést okozhat.
¾Ügyeljen arra, hogy például
nekitámaszkodva ne erőltesse a
csomagtérajtó csillapító gázrugóját.
Ekkor ugyanis a csillapító gázrugó
elgörbülhet, ami károsan
befolyásolhatja a csomagtérajtó
működését.
Csillapító gázrugó
¾Ne módosítsa vagy cserélje a
csomagtérajtó csillapító gázrugóját. Ha
csomagtérajtó csillapító gázrugója
ütközés következtében deformálódott
vagy megsérült, vagy más hasonló
hibája van, forduljon egy
szakműhelyhez. Mi valamelyik hivatalos
Mazda márkaszervizt javasoljuk.
Elindulás előtt
Ajtók és zárak
3-21

▼A csomagtérajtó kinyitása és
becsukása
A csomagtérajtó kinyitása az
elektromos csomagtérajtó-nyitóval
Oldja ki az összes ajtó és a csomagtérajtó
zárját, nyomja meg az elektromos
csomagtérajtó-nyitó gombot a
csomagtérajtón, majd a retesz kioldásakor
nyissa fel az ajtót.
Az elektromos csomagtérajtó
működtetéséhez, lásd az „Elektromos
csomagtérajtó” c. részt, 3-23. oldal.
Elektromos
csomagtérajtó-nyitó
MEGJEGYZÉS
(A továbbfejlesztett kulcs nélküli
funkcióval)
•A bezárt csomagtérajtót akkor is
kinyithatja, ha Önnél van a kulcs.
•Ha úgy nyitja ki a csomagtérajtót, hogy
az ajtók és a csomagtérajtó zárva van,
eltelhet néhány másodperc a villamos
csomagtérajtó-nyitó gomb
megnyomásától a csomagtérajtó-retesz
kinyílásáig.
•A csomagtérajtó akkor is becsukható, ha
az ajtók be vannak zárva, és a kulcs a
járműben maradt. A kulcs járműbe való
bezárásának elkerülése érdekében
azonban a csomagtérajtó az elektromos
csomagtérajtó-nyitó gombot megnyomva
is kinyitható. Ha a csomagtérajtó nem
nyílik ki ezzel az eljárással, először
zárja le teljesen a csomagtérajtót, majd
a csomagtérajtó teljes kinyitásához
nyomja meg az elektromos
csomagtérajtó-nyitó gombot.
•Ha az elektromos csomagtérajtó-nyitó
gombot megnyomva nyitja ki a
csomagtérajtót, az kicsit megemelkedik.
Ha a csomagtérajtót bizonyos ideig nem
használja, nem emelhető fel.
A nyitáshoz
Nyomja meg ismét az elektromos
csomagtérajtó-nyitó gombot.
A lezáráshoz
A csomagtérajtó kissé nyitott helyzetből
való becsukásához előbb nyissa ki a
csomagtérajtót az elektromos
csomagtérajtó-nyitó gombot
megnyomva, majd legalább 1 másodperc
elteltével csukja be.
•Ha a csomagtérajtó nincs teljesen
lecsukva, a vezető számára megjelenik
erről egy figyelmeztetés a
műszercsoportban.
•Ha a gépkocsi akkumulátora lemerült,
vagy az elektromos rendszere
meghibásodott, és a csomagtérajtót nem
lehet kinyitni, a csomagtérajtó a
vészhelyzeti eljárással nyitható ki.
Lásd a „Ha a csomagtérajtó nem
nyitható” c. részt, 7-71. oldal.
Elindulás előtt
Ajtók és zárak
3-22

A csomagtérajtó becsukása
Húzza le lassan a csomagtérajtót a
süllyesztett fogantyúnál fogva, majd két
kézzel tolja lassan zárt helyzetbe.
Ne csapja be a csomagtérajtót. A
csomagtérajtót meghúzva ellenőrizze,
hogy biztonságosan be van-e csukva.
Az elektromos csomagtérajtó
működtetéséhez, lásd az „Elektromos
csomagtérajtó” c. részt, 3-23. oldal.
Csomagtérajtó
süllyesztett
fogantyúja
MEGJEGYZÉS
Ügyeljen rá, hogy a csomagtérajtó
rendesen be legyen zárva.
Mozgassa meg a csomagtérajtót az
elektromos csomagtérajtó-nyitó gomb
megnyomása nélkül annak ellenőrzésére,
hogy nem maradt-e nyitva a
csomagtérajtó.
▼▼Elektromos csomagtérajtó*
Az elektromos csomagtérajtó az utastérben
található kapcsolók vagy a kulcs nélküli
ajtónyitó rendszer jeladóján található
gombok segítségével elektromosan
nyitható és csukható.
FIGYELMEZTETÉS
Feltétlenül kísérje
figyelemmel az
elektromos működtetésű csomagtérajtó
mozgását nyitáskor vagy záráskor, és
ellenőrizze, hogy teljesen becsukódott:
Az elektromos csomagtérajtó nyitása és
csukása a mozgásának
figyelemmel
kísérése nélkül veszélyes. Nem látható
akadály vagy a beszorulás ellen védő
funkció miatt a csomagtérajtó esetleg nem
csukódik be teljesen, ami, ha nem veszi
észre, súlyos, akár végzetes sérülést is
okozhat, amennyiben az utas kiesik a
gépkocsiból.
Az aktiválás előtt mindig ellenőrizze, hogy
a csomagtérajtó körüli terület
akadálymentes.
Az elektromos csomagtérajtó elektromos
működtetése előtt mindig ellenőrizze a
csomagtérajtó körüli terület
biztonságosságát.
Ha az elektromos csomagtérajtó
kapcsolóval vagy a kulcs nélküli ajtónyitó
rendszer gombjával történő működtetése
előtt nem ellenőrzi, hogy senki nincs a
csomagtérajtó körüli területen, az
veszélyes lehet. Valaki beszorulhat a
csomagtérajtó és egy esetleges akadály
közé a csomagtérajtó elektromos
nyitásakor vagy a csomagtérajtó és a
gépkocsi közé az elektromos bezárás
során, ami balesetet vagy súlyos sérülést
eredményezhet.
Elindulás előtt
Ajtók és zárak
*Egyes modelleken.3-23

Ne engedje az elektromos csomagtérajtó
rendszer használatát gyermekeknek:
Az elektromos csomagtérajtó
kapcsolójának és a kulcs nélküli ajtónyitó
rendszernek a gyermekek általi használata
veszélyes. A gyermek nem figyel arra, ha
valakinek az ujja vagy keze esetleg a
mozgó csomagtérajtó útjába kerül. Ha
valakinek a nyaka, feje vagy keze beszorul
egy záródó ajtóba, az súlyos, akár végzetes
sérüléshez vezethet.
VIGYÁZAT
¾Az elektromos csomagtérajtó
bezárásakor ügyeljen rá, hogy ne legyen
idegen tárgy a zárütköző körül. Ha
idegen tárgy takarja el a zárütközőt, a
csomagtérajtó nem záródik be
megfelelően.
Zárütköző
¾Ne szereljen be semmilyen, a megadottól
eltérő kiegészítőt az elektromos
csomagtérajtóba. Ellenkező esetben az
esetleg nem nyitható/zárható
automatikusan vagy működési hiba
léphet fel.
¾Járjon el körültekintően, amikor az
elektromos csomagtérajtót elektromos
működtetésről kézi működtetésre váltja.
Az elektromos csomagtérajtó a
pozíciójától függően váratlanul
kinyílhat/bezáródhat, ami sérülést
eredményezhet.
MEGJEGYZÉS
•Ne fejtsen ki szükségtelen erőt az
elektromos csomagtérajtóra, miközben
azt a villanymotor nyitja/csukja. A
csomagtérajtó az erőltetésre esetleg
elindulhat ellenkező irányba, emellett
működési hibához is vezethet.
•Az elektromos csomagtérajtó esetleg
nem nyitható/zárható elektromosan, ha
a gépkocsi emelkedőn parkol vagy
erősen fúj a szél, esetleg a
csomagtérajtóra hó rakódott.
•Ha az elektromos csomagtérajtó
rendszerének biztosítéka kiégett, a
csomagtérajtó nem nyitható ki az
elektromos csomagtérajtó kapcsolóval
vagy az elektromos
csomagtérajtó-nyitóval. Használja a
vészhelyzeti kart a csomagtérajtó
kinyitásához.
•A gépkocsi akkumulátorának lekötése
előtt csukja be teljesen az elektromos
csomagtérajtót. Ha az akkumulátort a
csomagtérajtó nyitott helyzetében kötik
le, az akkumulátor visszakötése után az
nem nyílik ki/csukódik be
automatikusan. Ha ez történne, teljesen
csukja be kézzel a csomagtérajtót, hogy
visszaállítsa az automatikus teljes
nyitás/zárás funkciót.
Elindulás előtt
Ajtók és zárak
3-24

•Ha a rendszer az elektromos nyitás
esetén súlyt, pl. hóval fedett
csomagtérajtót érzékel, a hangjelzés
háromszori aktiválása után a
csomagtérajtó visszafelé mozogva
megáll.
•Ha az elektromos csomagtérajtót hó
fedi, a csomagtérajtó működtetése előtt
távolítsa el a havat.
Működtetés a jeladó használatával
Nyomja meg egy vagy több másodpercig
az elektromos csomagtérajtó-nyitó
gombot. A vészvillogók kétszer
felvillannak, és a csomagtérajtó a sípoló
hangjelzés után kinyílik/bezáródik.
Lásd a „Jeladó” c. részt a 3-4. oldalon.
MEGJEGYZÉS
•A gyújtáskapcsoló ON (Be) helyzetében
a jeladó nem működik.
•A csomagtérajtó az elektromos
csomagtérajtó-nyitó gomb
megnyomásával akkor is nyitható, ha
zárva van.
•Ha az elektromos csomagtérajtó-nyitó
gombot a csomagtérajtó elektromos
nyitása/zárása során megnyomják, egy
hangjelzés hallható és a csomagtérajtó
megáll. Az elektromos
csomagtérajtó-nyitó gomb újbóli
megnyomására a csomagtérajtó
ellenkező irányba kezd el mozogni.
Működtetés mindegyik kapcsolóval
Működési feltételek
A csomagtérajtó kinyitása
Ha a jármű teljesíti az összes következő
működési feltételt, az elektromos
csomagtérajtó kinyitható az elektromos
funkcióval.
•Az összes ajtó és a csomagtérajtó is
nyitva van.
•(Manuális sebességváltó)
A gyújtás OFF (KI) állásba van
kapcsolva vagy a rögzítőfék be van
húzva, miközben a sebességváltó kar N
állásban van és a gyújtás ON (Be)
állásba van kapcsolva.
Elindulás előtt
Ajtók és zárak
3-25

•(Automata sebességváltó)
A gyújtás OFF (KI) állásba van
kapcsolva vagy a fokozatválasztó kar P
állásban van bekapcsolt gyújtás mellett.
A csomagtérajtó becsukása
•(Manuális sebességváltó)
A gyújtás OFF (KI) állásba van
kapcsolva vagy a rögzítőfék be van
húzva, miközben a sebességváltó kar N
állásban van és a gyújtás ON (Be)
állásba van kapcsolva.
•(Automata sebességváltó)
A gyújtás OFF (KI) állásba van
kapcsolva vagy a fokozatválasztó kar P
állásban van bekapcsolt gyújtás mellett.
MEGJEGYZÉS
•(Manuális sebességváltó)
Ha a jármű úgy mozog, hogy a
sebességváltó kar nem N állásba van
állítva, miközben a csomagtérajtó
elektromosan nyitódik/záródik, a
csomagtérajtó a következőképpen fog
mozogni:
Elektromos nyitáskor
Hangjelzés hallható, és a csomagtérajtó
automatikusan az ellenkező irányba kezd
mozogni és bezáródik. Amikor a
sebességváltó kar N állásban van, és a
rögzítőfék be van húzva, a kapcsolókkal
visszaállíthatja az elektromos
csomagtérajtó működését.
Elektromos záráskor
Hangjelzés hallható, de a csomagtérajtó
tovább záródik.
•(Automata sebességváltó)
Ha a jármű úgy mozog, hogy a
fokozatválasztó kar nem P állásba van
állítva, miközben a csomagtérajtó
elektromosan nyitódik/záródik, a
csomagtérajtó a következőképpen fog
mozogni:
Elektromos nyitáskor
Hangjelzés hallható, és a csomagtérajtó
automatikusan az ellenkező irányba kezd
mozogni és bezáródik. Amikor a
fokozatválasztó kar P állásban van, a
kapcsolókkal visszaállíthatja az
elektromos csomagtérajtó működését.
Elektromos záráskor
Hangjelzés hallható, de a csomagtérajtó
tovább záródik.
Működtetés a vezetőülésből (kinyitás/
bezárás)
Nyomja meg az elektromos csomagtérajtó
kapcsolót körülbelül legalább egy
másodpercre a csomagtérajtó teljesen
nyitott/zárt helyzetében. A vészvillogók
kétszer felvillannak, és a csomagtérajtó a
sípoló hangjelzés után teljesen kinyílik/
bezáródik.
Elektromos csomagtérajtó kapcsoló
Elindulás előtt
Ajtók és zárak
3-26
