2017 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

9Műszaki adatok
Mazda gépkocsija műszaki adatai.
Azonosító számok.............................. 9-2
Járműazonosító címkék................ 9-2
Műszaki adatok................................. 9-5
Műszaki adatok............................. 9-5
Testreszabási szolgáltatások........... 9-12
Testreszabási szolgáltatások........9-12
9-1

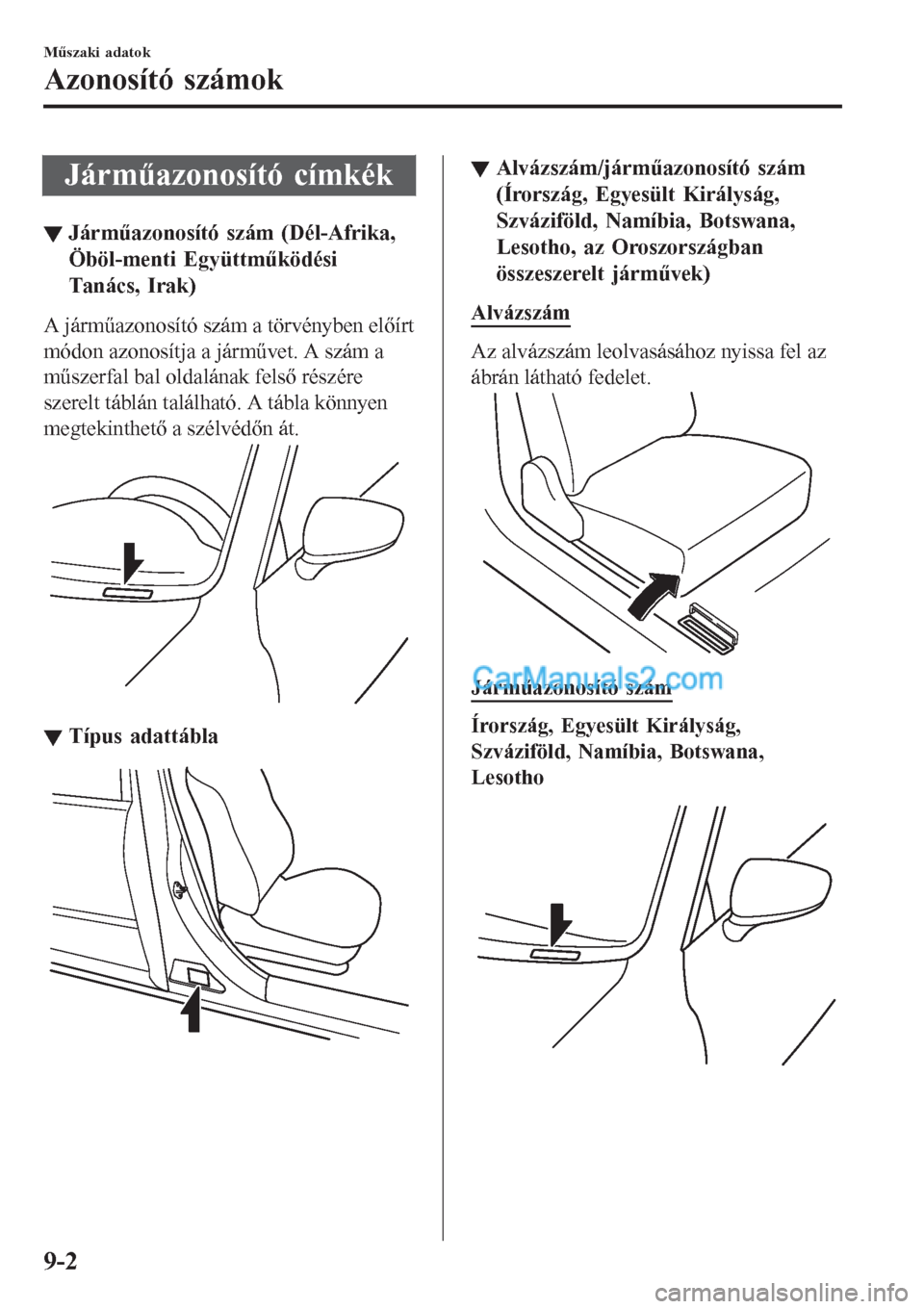

Járműazonosító címkék
▼J

Oroszországban összeszerelt járművek
▼Jármű károsanyag-kibocsátásáról
tájékoztató címke (Fülöp-szigetek)
▼Gumiabroncs-nyomásérték címkéje
Balkormányos modell
Jobbkormányos modell
▼Motorszám
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Előre
SKYACTIV-D 2.2

Előre
Műszaki adatok
Azonosító számok
9-3

▼Megfelelőségi tábla (Öböl-menti
Együttműködési Tanács)
A táblán a gyártás éve és hónapja látható.

Műszaki adatok
Azonosító számok
9-4

Műszaki adatok
▼Motor
Benzinmotor
T

▼Elektromos rendszer
TételBesorolás
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AkkumulátorQ-85
*1T-11 0*112V-55Ah/20HR*2 vagy 12V-65Ah/20HR*2
Gyújtógyertya tí-
pusaKivéve Thaiföld
eseténEredeti Mazda
gyújtógyertya*3
PE5R-18-110 vagy
PE5S-18-110
Š
Thaiföld PEHW-18–110
*1 A Q-85 vagy T-110 az i-stop rendszerrel felszerelt járművekhez készült (A STOP-START / i-ELOOP
rendszerhez). Csak a Q-85 vagy a T-110 használata biztosítja az i-stop rendszer (STOP-START / i-ELOOP
rendszer) megfelelő működését. A részletek tekintetében konzultáljon egy szakműhellyel. Javasoljuk, hogy
forduljon egy hivatalos Mazda márkaszervizhez.
*2 i-stop rendszert / i-ELOOP rendszert nem tartalmazó járművekhez.*3 A gyújtógyertya biztosítja a SKYACTIV-G optimális teljesítményét. A részletek tekintetében konzultáljon egy
szakműhellyel. Javasoljuk, hogy forduljon egy hivatalos Mazda márkaszervizhez.
VIGYÁZAT
Irídium gyertyákat ne tisztítson drótkefével. Az irídiumötvözet finom szemcsebevonata és a
platina érintkezők megsérülhetnek.
▼Kenőanyagok minősége
Motorolaj*1Európa Európán kívül
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Ajánlott olajok
*2Olaj minősége
Eredeti Mazda olaj, Supra 0W-20
API SL/SM/SN vagy
ILSAC GF-III/GF-IV/GF-V Eredeti Mazda olaj, Ultra 5W-30
Alternatív olaj minősége
*3
API SN*4 vagy ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Ajánlott olajok
*2Olaj minősége
Eredeti Mazda olaj, DPF 0W-30
ACEA C3
0W-30 / 5W-30 Eredeti Mazda olaj, Ultra DPF 5W-30
Alternatív olaj minősége
*3
ACEA C30W-30
5W-30
*1 Lásd az Ajánlott motorolaj című részt, 6-26. oldal.*2 Az eredeti Mazda olajok a cég saját motorjaihoz lettek kifejlesztve/tesztelve. Az optimális teljesítményhez
mindig eredeti Mazda olaj használatát javasoljuk.
*3 Ha nem talál eredeti Mazda olajat, a felsorolt előírásokat teljesítő alternatív motorolajokat is használhat.*4 Kazahsztánban API SM/SN olajat használjon.
Műszaki adatok
Műszaki adatok
9-6

Ne használjon a fenti előírásokat vagy követelményeket nem teljesítő olajat. Nem megfelelő
olaj használata károsíthatja a motort, erre pedig nem vonatkozik a Mazda garanciája.
Kenőanyag Besorolás
Hűtőfolyadék FL-22 típus
Sebességváltó-olaj manuális sebességváltóhozAPI Service GL-4
SAE 75W-80
Automataváltó-folyadék Eredeti Mazda olaj, ATF-FZ
Osztóműolaj Mazda Long Life Hypoid Gear Oil SG1
Hátsó differenciálmű olaja Mazda Long Life Hypoid Gear Oil SG1
Fék- és tengelykapcsoló-folyadék SAE J1703 vagy FMVSS116 DOT-3 vagy DOT-4
▼Mennyiségek
(hozzávetőleges mennyiségek)
Tétel Tartály kapacitása
MotorolajSKYAC-
TIV-G 2.0Olajszűrő cseréjével 4,2 l
Olajszűrő cseréje nélkül 4,0 l
SKYAC-
TIV-G 2.5Olajszűrő cseréjével 4,5 l
Olajszűrő cseréje nélkül 4,3 l
SKYAC-
TIV-D 2.2Olajszűrő cseréjével 5,1 l
Olajszűrő cseréje nélkül 4,8 l
HűtőfolyadékSKYAC-
TIV-G 2.0Manuális
sebesség-
váltóBalkormányos modell 7,0 l
Jobbkormányos modell 6,8 l
Automata
sebesség-
váltóIzrael 7,3 l
Egyéb
kon -
strukci-
ókBalkormányos modell 7,2 l
Jobbkor mányos modell
7,1 l
SKYAC-
TIV-G 2.5Balkormányos modell 7,3 l / 7,4 l
Jobbkormányos modell 7,2 l
SKYAC-
TIV-D 2.2Manuális
sebesség-
váltóBalkormányos modell 8,5 l
Jobbkormányos modell 8,6 l
Automata
sebesség-
váltóEurópaBalkormányos modell 8,6 l
Jobbkormányos modell 8,8 l
Egyéb
kon -
strukci-
ókBalkormányos modell 8,7 l
Jobbkormányos modell 8,9 l
Műszaki adatok
Műszaki adatok
9-7

Tétel Tartály kapacitása
Sebességvál-
tó-olaj ma-
nuális sebes-
ségváltóhozSKYAC-
TIV-G 2.0Kétkerék-meghajtás 1,65 l
Négykerék-meghajtás 1,70 l
SKYACTIV-D 2.2 2,40 l
Au t om at avá l-
tó-folyadékSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Osztóműolaj 0,45 l
Hátsó differenciálmű olaja 0,35 l
Üzemanya-
gtartályKétkerék-meghajtás 56,0 l
Négykerék-meghajtás 58,0 l
Ellenőrizze az olajok és folyadékok szintjét a nívópálcákkal vagy a tartályok mérőműszerein.
▼Méretek
Tétel Jármű műszaki adatai
Teljes hossz4550 mm
Teljes szélesség1840 mm
Teljes magasság17 collos abronccsal felszerelt jármű esetén 1675 mm
19 collos abronccsal felszerelt jármű esetén 1680 mm
Nyomtáv elöl17 collos formatervezett keréktárcsával felszerelt jármű esetén 1585 mm
17 collos alumínium keréktárcsával felszerelt jármű esetén 1595 mm
19 collos alumínium keréktárcsával felszerelt jármű esetén 1595 mm
Nyomtáv hátul17 collos formatervezett keréktárcsával felszerelt jármű esetén 1585 mm
17 collos alumínium keréktárcsával felszerelt jármű esetén 1595 mm
19 collos alumínium keréktárcsával felszerelt jármű esetén 1595 mm
Tengelytáv2700 mm
▼Izzók
Külső világítás
IzzóKategória
Teljesítmény
UNECE*1(SAE)
FényszórókTávolsági fényszóró
LED
*2Š (Š)
Tompított fényszóró
LED
*2Š (Š)
Menetfény
*LED-es típus
LED*2Š (Š)
Izzó típusa 21/5 W21/5W (7443)
Helyzetjelző lámpákLED-es típus
LED
*2Š (Š)
Izzó típusa 5 W5W (–)
Első irányjelzők 21 WY21W (7443NA)
Műszaki adatok
Műszaki adatok
9-8*Egyes modelleken.
