2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

7-24
MantenimientoE
E SSCC OO BBIILL LLAA SS DD EE LL IIMM PPIIAA PPAA RRAA BBRRIISS AA SS
Comprobación de las escobillas
La contaminación del parabrisas o
de las escobillas con materiales
extraños puede reducir la
efectividad de las escobillas. Las
fuentes más comunes de
contaminación son los insectos, la
savia de los árboles, los
tratamientos de cera caliente usado
por algunas máquinas de lavado
automáticas. Si las escobillas no
limpian correctamente, limpie tantola luna como las escobillas con un
trapo limpio empapado en líquido
de limpiaprabrisas. Para evitar daños en las
escobillas o en otros
componentes, no debe:
Utilizar gasolina, queroseno,
pintura u otros disolventes en o
cerca de éstas.
Intentar mover los limpiaparabrisas manualmente.
Usar escobillas no especificadas.
Información
Las ceras calientes aplicadas en
los túneles de lavado producenque el parabrisas sea difícil de
limpiar.
Información
Las escobillas del limpiaparabrisas
son elementos consumibles. Desgaste
de las escobillas no se cubre en la
garantia del vehiculo.
Cambio de las escobillas
Cuando las escobillas ya no limpian
adecuadamente, podrían estardesgastadas o rotas y deben
cambiarse.
Para evitar daños en los brazos
del limpiaparabrisas o en otros
componentes, no intente mover ellimpiaparabrisas con la mano. El uso de una escobilla del limpiaparabrisas no especificada
puede provocar un malfuncionamiento o un fallo dellimpiaparabrisas.
ATENCIÓN
ATENCIÓN
i
i
ATENCIÓN

7-25
7
Mantenimiento

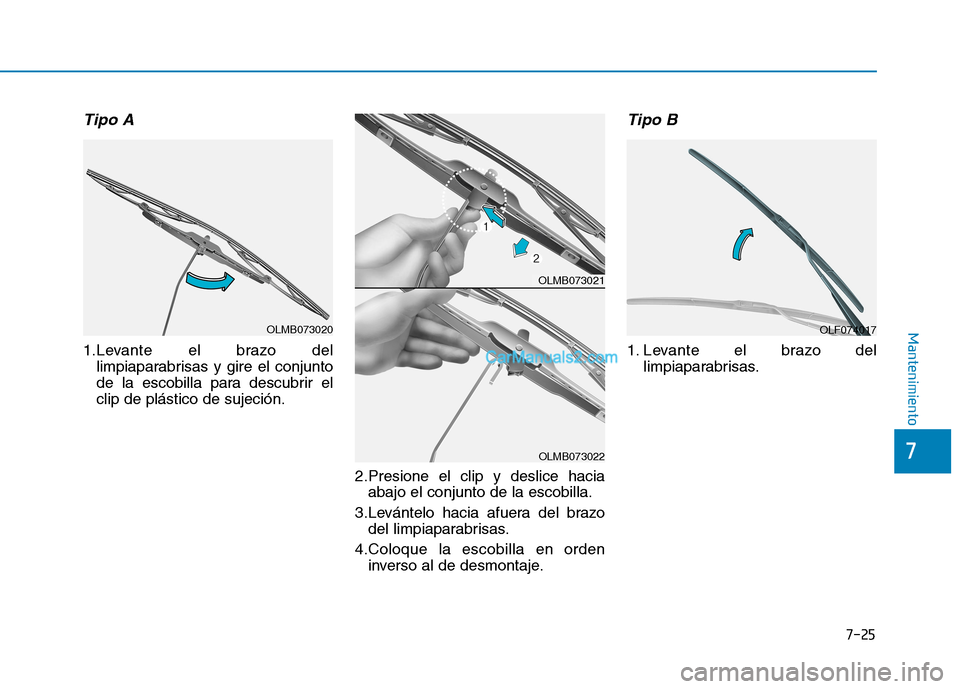

Tipo A
1.Levante el brazo dellimpiaparabrisas y gire el conjunto
de la escobilla para descubrir elclip de plástico de sujeción.
2.Presione el clip y deslice haciaabajo el conjunto de la escobilla.
3.Levántelo hacia afuera del brazo del limpiaparabrisas.
4.Coloque la escobilla en orden inverso al de desmontaje.
Tipo B
1. Levante el brazo del limpiaparabrisas.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-26
Mantenimiento

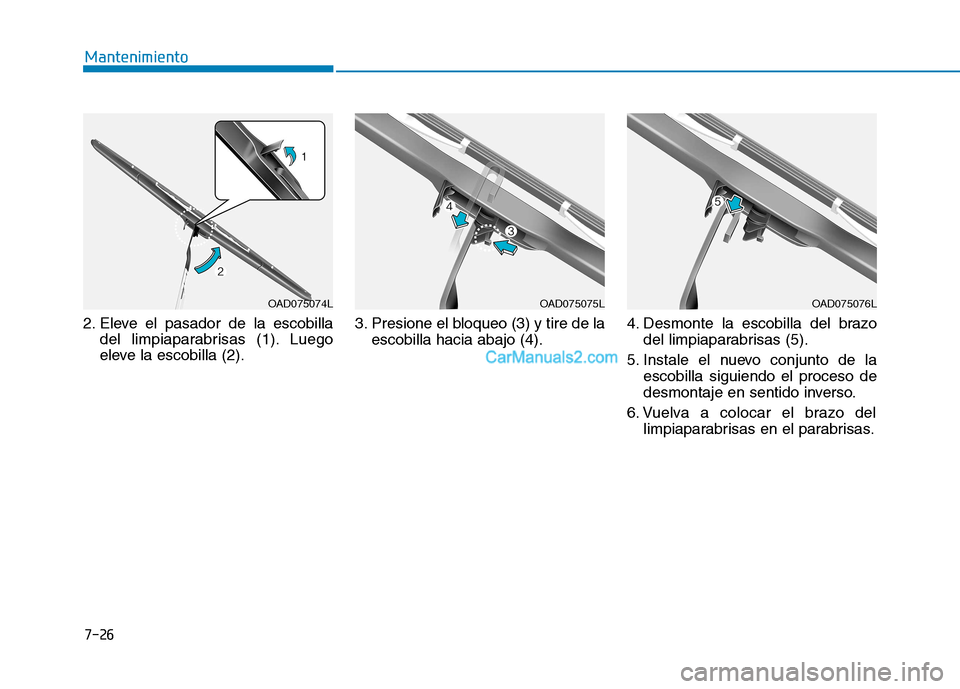

2. Eleve el pasador de la escobilladel limpiaparabrisas (1). Luego
eleve la escobilla (2). 3. Presione el bloqueo (3) y tire de la
escobilla hacia abajo (4). 4. Desmonte la escobilla del brazo
del limpiaparabrisas (5).
5. Instale el nuevo conjunto de la escobilla siguiendo el proceso de
desmontaje en sentido inverso.
6. Vuelva a colocar el brazo del limpiaparabrisas en el parabrisas.
OAD075074LOAD075075LOAD075076L

7-27
7
Mantenimiento
BBAA TTEERR ÍÍAA (( 11 22 VV OO LLTT IIOO SS))
Si no va a utilizar el vehículo
durante un largo periodo de tiempo en una zona con bajas
temperaturas, desconecte labatería y mantenga el vehículo
en un lugar interior.
Cargue completamente la batería para evitar que la bateríase dañe en una zona de bajastemperaturas.
ATENCIÓN
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempreestas precauciones al trabajar
cerca de la batería o manejar lamisma:
Lea detenidamente ysiga las siguientesinstrucciones al manejar
la batería.
Lleve protección para los ojos prevista para
proteger contra
salpicaduras de ácido. Mantenga llamas, chispas y objetos de fumar alejados de la
baterías.
El hidrógeno, un gas altamente combustible, está siempre presente
en las células de labaterías y puede
explotar si se enciende.
(Continúa)
ADVERTENCIA (Continúa)Mantenga las baterías
lejos del alcance de los niños.
Las baterías contienen ácido sulfúrico, el cual
es altamente corrosivo.Impida que el ácidoentre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpiadurante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido entra
en contacto con la piel, lave
minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón, solicite
ayuda médica lo antes posible.
Al elevar una batería dentro
de una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería ocon las manos en lasesquinas opuestas. (Continúa)
(Continúa)
No intente arrancar el vehículo con pinzas depuente si la batería estáhelada.
No intente recargar la batería
cuando los cables de labatería del vehículo esténconectados a la misma.
El interruptor de encendido eléctrico funciona con alta
tensión. No toque dichoscomponentes con el motor en
marcha o cuando el botón
Start/Stop del motor esté enON.

7-28
Mantenimiento
Para un funcionamiento óptimo de la batería
Mantenga la batería bien montada.
Mantega la parte superior de labatería limpia y seca.
Mantenga los terminales y las conexiones limpias, apretadas y
cubiertas con vaselina o con grasa
para los terminales.
Enjuague cualquier pérdida de ácido de la batería con una soluciónde bicarbonato sódico y agua. Información
- Para baterías
marcadas con SUPERIOR eINFERIOR
Si su vehículo está equipado con una
batería con las marcas LOWER
(MIN) y UPPER (MÁX) a un lado,
deberá comprobar el nivel de
electrolito.
El nivel de electrolito deberá estar
entre las marcas LOWER (MÍN) y
UPPER (MÁX). Si el nivel de
electrolito es bajo, añada agua
destilada (o desmineralizada). (No
añada ácido sulfúrico ni otros
electrolitos). (continúa)(continúa)
Tenga cuidado de no verter agua
destilada (o desmineralizada) sobre la
batería ni otros componentes
adyacentes.
Tampoco llene en exceso las células de
la batería.
De lo contrario podría corroer la
batería u otros componentes.
Finalmente, cierre de forma segura la
tapa de la célula. No obstante,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado para un mejor
servicio de la batería.
i
OAE076016
OHYK077011

7-29
7
Mantenimiento
Etiqueta de capacidad de la batería
❈La etiqueta de la batería del vehículo
podría diferir de la imagen.
1. AGM60L-DIN: Nombre del modelo de batería de HYUNDAI.
2. 12V: Voltaje nominal
3. 60Ah(20HR): Capacidad nominal (en amperios/horas)
4. 100RC: Capacidad de reserva nominal (en min.)
5. 640CCA: Corriente de la prueba en frío en amperios según SAE.
6. 512A: Corriente de la prueba en frío en amperios según EN.
Recarga de la batería
Para el cargador de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
Si la batería se descarga en pocotiempo (porque se han dejado por
ejemplo los faros y las luces
interiores encendidas mientras el
vehículo estaba apagado),recárguela lentamente (con uncargador de mantenimiento)
durante 10 horas.
Si la batería se descarga gradualmente debido a altas
cargas eléctricas mientras está
utilizando el vehículo, recargue la
batería a 20-30 A durante dos
horas. Siga siempre estas instruccionesal cambiar la batería de su
vehículo, así evitará riesgos de
LESIONES GRAVES o la MUERTE
por explosiones o quemadurasde ácido.
Antes de realizar el
mantenimiento o recargar la
batería, desactive todos losaccesorios y coloque el botón
Start/Stop del motor en la
posición OFF.
Mantenga llamas, chispas y objetos de fumar alejados dela batería.
Trabaje siempre en exteriores
o en una zona con buenaventilación.
Lleve protección para los ojos cuando compruebe la batería
durante la carga.
La batería hay que extraerla cuando el vehículo seencuentre en una zona bienventilada.
(Continúa)
ADVERTENCIA
OLMB073072
■
Ejemplo

7-30
Mantenimiento
Arranque con pinzas de puente
Después de un arranque con pinzas
con un batería en buen estado,
conduzca el vehículo durante 20-30
minutos antes de apagarlo. El
vehículo podría no volver a arranquesi lo apaga antes de la batería tenga
la oportunidad de volver a cargarse
adecuadamente. Consulte "Arranquecon pinzas de puente" en la capítulo
6 para obtener más informaciónsobre los procecimientos de
arranque con pinzas.Información Deshacerse inadecuada
-
mente de una batería puede
ser perjudicial para el medio
ambiente y para la salud.
Deseche la batería según las
disposiciones o regulaciones
locales vigentes.
Características a reajustar
Los siguientes elementos deben
reajustarse una vez que se hayadescargado o desconectado labatería.
Elevalunas eléctrico
Ordenador de viaje
Sistema de control del climatizador
Reloj
Sistema de audio
Techo solar
Sistema de memoria de la posición del conductor
i
(Continúa)
Vigile la batería durante su
carga y pare o reduzca el
amperaje de carga si lascélulas de la batería empiezan
a burbujear (hervir) de formaviolenta.
El cable negativo de la batería
debe retirarse siempre el
primero y montarse el últimoal desconectar la batería.
Desconecte el cargador de la
batería en el siguiente orden:
(1) Apa gue el interruptor
principal del cargador de la batería.
(2) Desenganche la pinza
negativa del terminal
negativo de la batería.
(3) Desenganche la pinza
positiva del terminal
positivo de la batería.
Use siempre una batería
original aprobada por HYUNDAIcuando cambie la batería.

7-31
7
Mantenimiento
NNEEUU MM ÁÁTTIICC OO SS YY RR UU EEDD AA SS
Cuidado de los neumáticos
Para un mantenimiento correcto y
seguro y para la máxima economía
de combustible, debe mantenersiempre la presión recomendada deinflado de los neumáticos y
permanecer dentro de los límites de
carga y distribución del peso
recomendados para su vehículo.
(Continúa)Compruebe la presión del neumático de repuesto cadavez que compruebe la presión
de los otros neumáticos.
Cambie los neumáticos que
están gastados, desgastados
de forma desigual o dañados.Los neumáticos pueden
provocar pérdida de la
efectividad de frenada, del
control de dirección o detracción.
SIEMPRE al cambiar los
neumáticos, use el mismotamaño que los neumáticosoriginales suministrados con
el vehículo. Utilizar neumáticos
y ruedas diferentes a las
recomendadas puede provocarunas características de manejo
inusuales y un mal control del
vehículo, lo que podría afectar
negativamente al sistema
antibloqueo de frenos (ABS) y
provocar un grave accidente.
La avería del neumático podría
causar la pérdida de control del
vehículo y provocar un
accidente. Para reducir elriesgo de sufrir LESIONES
GRAVES o la MUERTE, tome lasprecauciones siguientes:
Revise los neumáticos cada mes para garantizar un infladocorrecto y compruebe un
posible desgaste y daños.
La presión de los neumáticos en frío recomendada para suvehículo se encuentra en este
manual y en la etiqueta delneumático ubicada en lacolumna central en el lado del
conductor. Utilice siempre unindicador de presión deneumáticos para medir la
presión de los neumáticos. Losneumáticos con demasiada
presión o con muy poca
presión se desgastan de forma
desigual provocando un malmanejo.
(Continúa)
ADVERTENCIA
