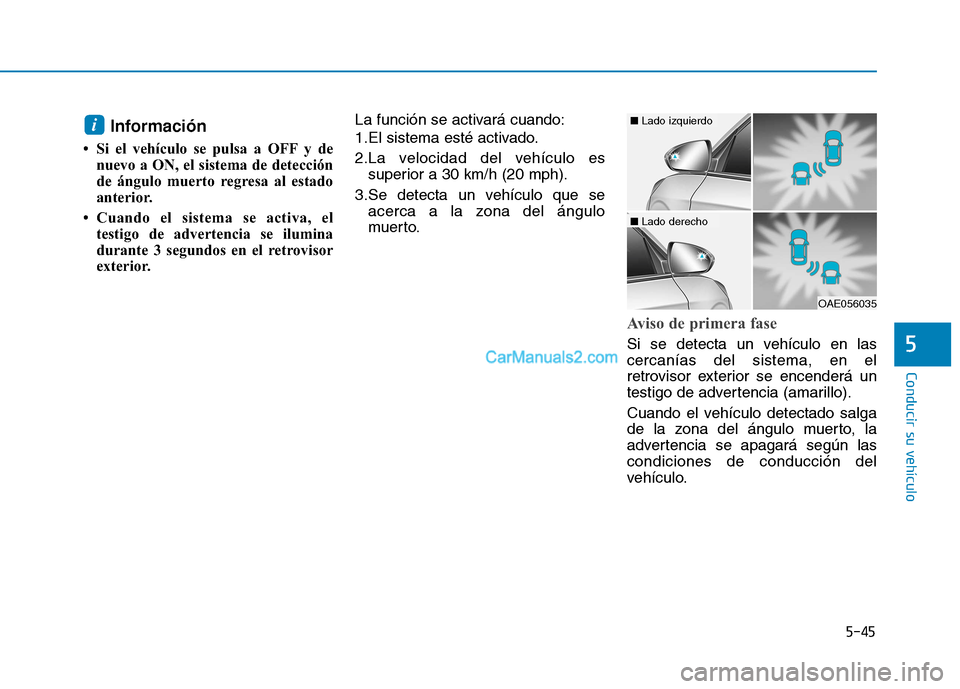

2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

5-45
Conducir su vehículo
5
Información
 Si el vehículo se pulsa a OFF y de nuevo a ON, el sistema de detección
de ángulo muerto regresa al estado
anterior.
 Cuando el sistema se activa, el testigo de advertencia se ilumina
durante 3 segundos en el retrovisor
exterior. La función se activará cuando:
1.El sistema esté activado.
2.La velocidad del vehículo es
superior a 30 km/h (20 mph).
3.Se detecta un vehículo que se acerca a la zona del ángulo
muerto.
Aviso de primera fase
Si se detecta un vehículo en las cercanías del sistema, en el
retrovisor exterior se encenderá un
testigo de advertencia (amarillo).
Cuando el vehículo detectado salga
de la zona del ángulo muerto, la
advertencia se apagará según lascondiciones de conducción del
vehículo.
i
OAE056035
■ Lado izquierdo
■ Lado derecho

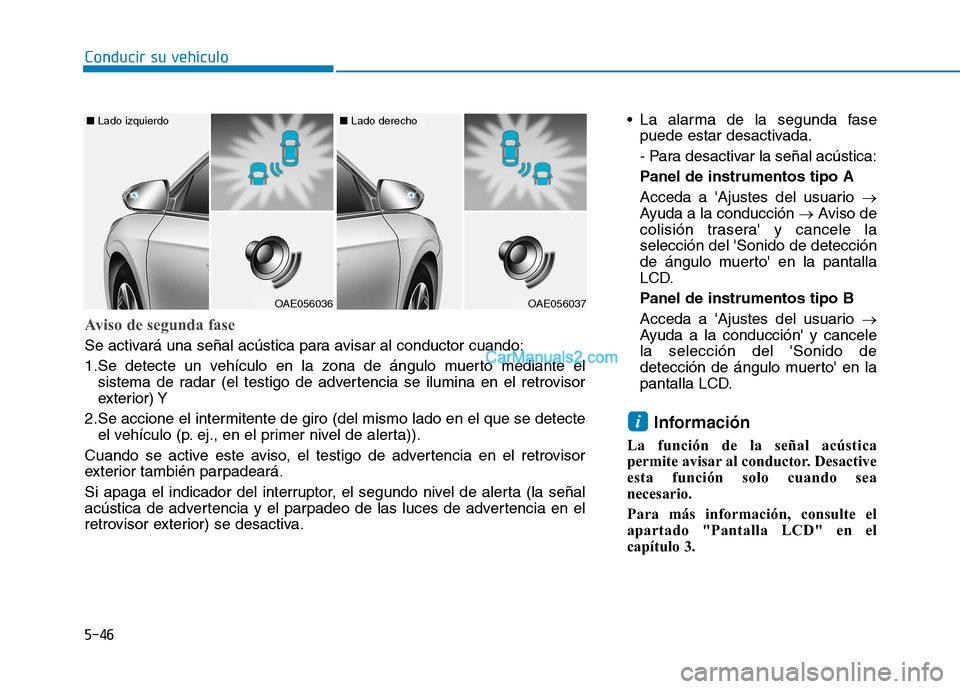

Conducir su vehículo
5-46 La alarma de la segunda fase
puede estar desactivada.
- Para desactivar la señal acústica:
Panel de instrumentos tipo A
Acceda a 'Ajustes del usuario
Ayuda a la conducción Aviso de
colisión trasera' y cancele la selección del 'Sonido de detección
de ángulo muerto' en la pantalla
LCD.
Panel de instrumentos tipo B
Acceda a 'Ajustes del usuario
Ayuda a la conducción' y cancele la selección del 'Sonido de
detección de ángulo muerto' en la
pantalla LCD.
Información
La función de la señal acústica
permite avisar al conductor. Desactive
esta función solo cuando sea
necesario.
Para más información, consulte el
apartado "Pantalla LCD" en el
capítulo 3.
i
Aviso de segunda fase
Se activará una señal acústica para avisar al conductor cuando:
1.Se detecte un vehículo en la zona de ángulo muerto mediante el sistema de radar (el testigo de advertencia se ilumina en el retrovisor
exterior) Y
2.Se accione el intermitente de giro (del mismo lado en el que se detecte el vehículo (p. ej., en el primer nivel de alerta)).
Cuando se active este aviso, el testigo de advertencia en el retrovisor
exterior también parpadeará.
Si apaga el indicador del interruptor, el segundo nivel de alerta (la señal
acústica de advertencia y el parpadeo de las luces de advertencia en el
retrovisor exterior) se desactiva.
OAE056036
■ Lado izquierdo
OAE056037
■ Lado derecho

5-47
Conducir su vehículo
5
- Para activar la señal acústica:
Panel de instrumentos tipo A
Acceda a 'Ajustes del usuario
Ayuda a la conducción Aviso de
colisión trasera' y seleccione el 'Sonido de detección de ángulo
muerto' en la pantalla LCD.
Panel de instrumentos tipo B
Acceda a 'Ajustes del usuario
Ayuda a la conducción' y seleccione el 'Sonido de detección
de ángulo muerto' en la pantalla
LCD.RCTA (Alerta de tráfico
cruzado trasero) (opcional)
La función de alerta de tráfico
cruzado trasero monitoriza el tráfico
cruzado que se acerca por la
derecha y la izquierda del vehículo al
desplazarse marcha atrás.
Condiciones operativas
Para accionarlo:
Panel de instrumentos tipo A
Acceda a 'Ajustes del usuario
Ayuda a la conducción Aviso de
colisión trasera' y seleccione la
'Alerta de tráfico cruzado trasero' enla pantalla LCD
Panel de instrumentos tipo B
Acceda a 'Ajustes del usuario
Ayuda a la conducción' y seleccione
la 'Alerta de tráfico cruzado trasero'
en la pantalla LCD. El sistema se encenderá y
permanecerá en modo de espera
hasta ser activado. El sistema se
activa cuando la velocidad del
vehículo es inferior a 10 km/h (6 mph) y con la palanca de cambioen R (marcha atrás).
Si la función se desacelera desde el
panel de instrumentos, la función se
desactivará.
Para más información, consulte el
apartado "Pantalla LCD" en elcapítulo 3.
OAE056106

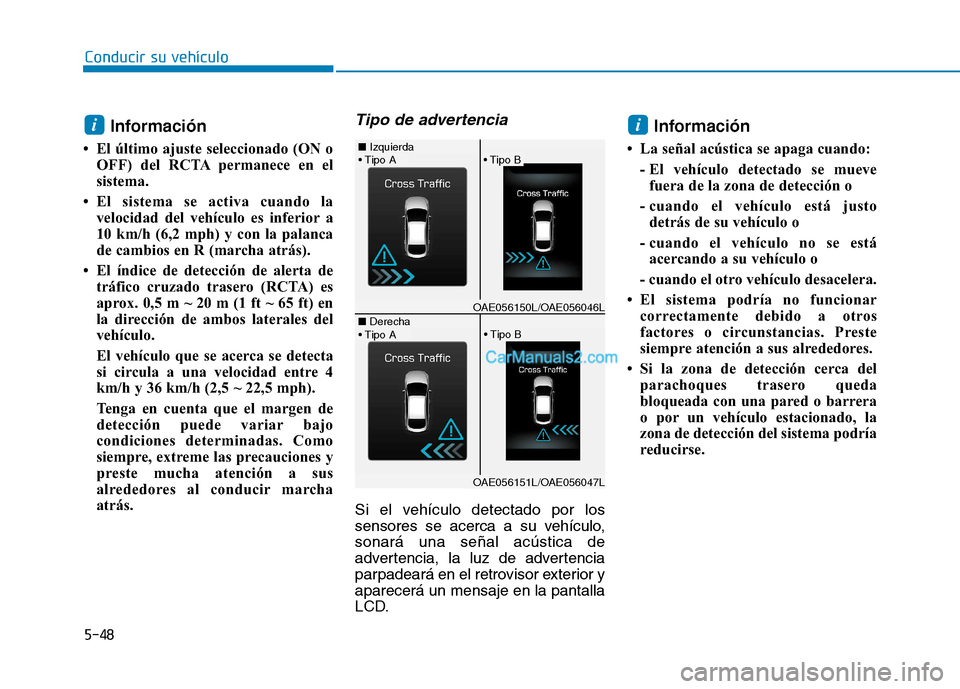

Conducir su vehículo
5-48Información
 El último ajuste seleccionado (ON o OFF) del RCTA permanece en el
sistema.
 El sistema se activa cuando la velocidad del vehículo es inferior a
10 km/h (6,2 mph) y con la palanca
de cambios en R (marcha atrás).
 El índice de detección de alerta de tráfico cruzado trasero (RCTA) es
aprox. 0,5 m ~ 20 m (1 ft ~ 65 ft) en
la dirección de ambos laterales del
vehículo.
El vehículo que se acerca se detecta
si circula a una velocidad entre 4
km/h y 36 km/h (2,5 ~ 22,5 mph).
Tenga en cuenta que el margen de
detección puede variar bajo
condiciones determinadas. Como
siempre, extreme las precauciones y
preste mucha atención a sus
alrededores al conducir marcha
atrás.
Tipo de advertencia
Si el vehículo detectado por los
sensores se acerca a su vehículo,sonará una señal acústica de
advertencia, la luz de advertencia
parpadeará en el retrovisor exterior yaparecerá un mensaje en la pantalla
LCD. Información
 La señal acústica se apaga cuando: - El vehículo detectado se muevefuera de la zona de detección o
- cuando el vehículo está justo detrás de su vehículo o
- cuando el vehículo no se está acercando a su vehículo o
- cuando el otro vehículo desacelera.
 El sistema podría no funcionar correctamente debido a otros
factores o circunstancias. Preste
siempre atención a sus alrededores.
 Si la zona de detección cerca del parachoques trasero queda
bloqueada con una pared o barrera
o por un vehículo estacionado, la
zona de detección del sistema podría
reducirse.
ii
■ Izquierda
■ Derecha


OAE056150L/OAE056046L
OAE056151L/OAE056047L

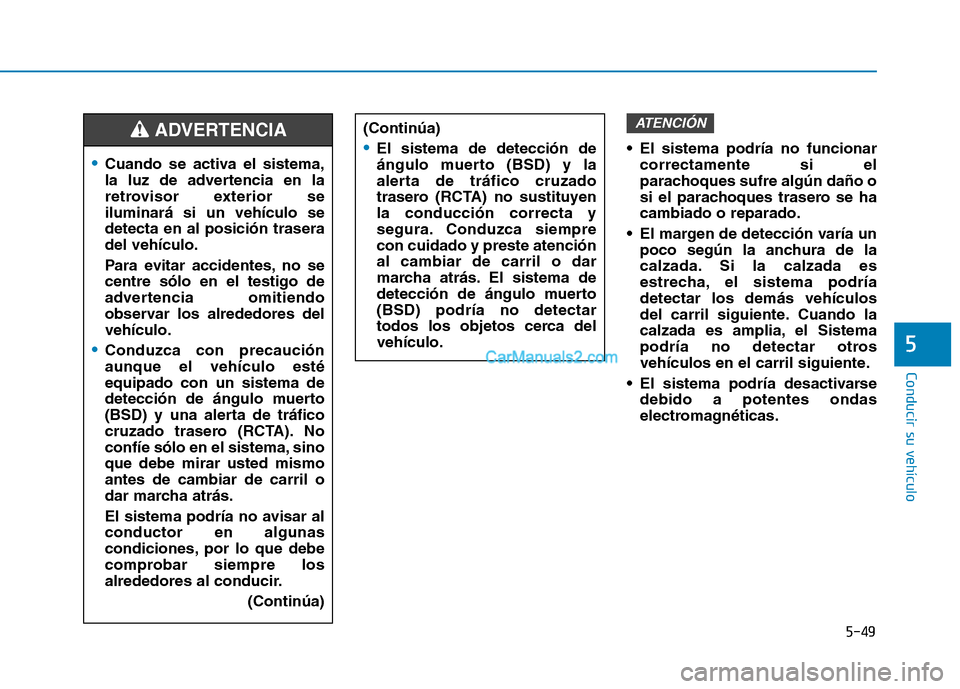

5-49
Conducir su vehículo
5
El sistema podría no funcionarcorrectamente si el
parachoques sufre algún daño o
si el parachoques trasero se hacambiado o reparado.
El margen de detección varía un poco según la anchura de la
calzada. Si la calzada es
estrecha, el sistema podríadetectar los demás vehículos
del carril siguiente. Cuando la
calzada es amplia, el Sistema
podría no detectar otros
vehículos en el carril siguiente.
El sistema podría desactivarse debido a potentes ondas
electromagnéticas.
ATENCIÓN(Continúa)
El sistema de detección de
ángulo muerto (BSD) y la
alerta de tráfico cruzado
trasero (RCTA) no sustituyenla conducción correcta y
segura. Conduzca siemprecon cuidado y preste atenciónal cambiar de carril o dar
marcha atrás. El sistema de
detección de ángulo muerto(BSD) podría no detectar
todos los objetos cerca delvehículo.
Cuando se activa el sistema,
la luz de advertencia en la
retrovisor exterior seiluminará si un vehículo sedetecta en al posición traseradel vehículo.
Para evitar accidentes, no se centre sólo en el testigo de
advertencia omitiendo
observar los alrededores delvehículo.
Conduzca con precaución aunque el vehículo estéequipado con un sistema de
detección de ángulo muerto
(BSD) y una alerta de tráfico
cruzado trasero (RCTA). No
confíe sólo en el sistema, sinoque debe mirar usted mismoantes de cambiar de carril o
dar marcha atrás.
El sistema podría no avisar al conductor en algunas
condiciones, por lo que debe
comprobar siempre los
alrededores al conducir.
(Continúa)
ADVERTENCIA

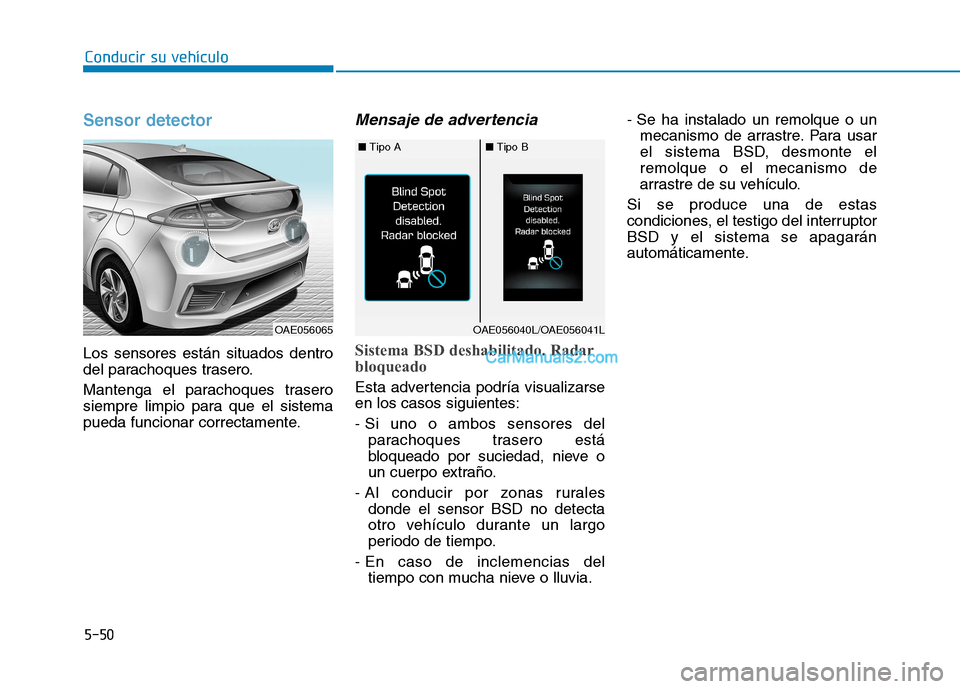

Conducir su vehículo
5-50
Sensor detector
Los sensores están situados dentro
del parachoques trasero.
Mantenga el parachoques trasero
siempre limpio para que el sistema
pueda funcionar correctamente.
Mensaje de advertencia
Sistema BSD deshabilitado. Radar
bloqueado
Esta advertencia podría visualizarse en los casos siguientes:
- Si uno o ambos sensores delparachoques trasero está
bloqueado por suciedad, nieve o
un cuerpo extraño.
- Al conducir por zonas rurales donde el sensor BSD no detecta
otro vehículo durante un largo
periodo de tiempo.
- En caso de inclemencias del tiempo con mucha nieve o lluvia. - Se ha instalado un remolque o un
mecanismo de arrastre. Para usar
el sistema BSD, desmonte elremolque o el mecanismo de
arrastre de su vehículo.
Si se produce una de estas
condiciones, el testigo del interruptorBSD y el sistema se apagarán
automáticamente.
OAE056065
■ Tipo A■ Tipo B
OAE056040L/OAE056041L

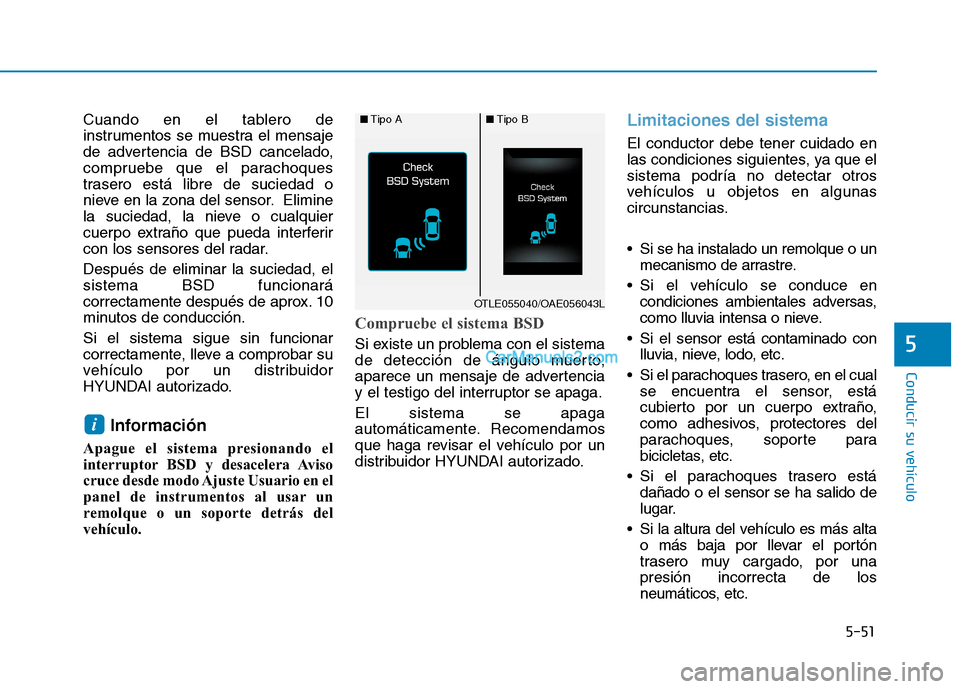

5-51
Conducir su vehículo
5
Cuando en el tablero de
instrumentos se muestra el mensaje
de advertencia de BSD cancelado,
compruebe que el parachoques
trasero está libre de suciedad o
nieve en la zona del sensor. Elimine
la suciedad, la nieve o cualquier
cuerpo extraño que pueda interferir
con los sensores del radar. Después de eliminar la suciedad, el sistema BSD funcionará
correctamente después de aprox. 10
minutos de conducción. Si el sistema sigue sin funcionar
correctamente, lleve a comprobar su
vehículo por un distribuidor
HYUNDAI autorizado.Información
Apague el sistema presionando el
interruptor BSD y desacelera Aviso
cruce desde modo Ajuste Usuario en el
panel de instrumentos al usar un
remolque o un soporte detrás del
vehículo.
Compruebe el sistema BSD
Si existe un problema con el sistema
de detección de ángulo muerto,
aparece un mensaje de advertencia
y el testigo del interruptor se apaga. El sistema se apaga
automáticamente. Recomendamos
que haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.
Limitaciones del sistema
El conductor debe tener cuidado en
las condiciones siguientes, ya que elsistema podría no detectar otros
vehículos u objetos en algunas
circunstancias.
Si se ha instalado un remolque o un mecanismo de arrastre.
Si el vehículo se conduce en condiciones ambientales adversas,
como lluvia intensa o nieve.
Si el sensor está contaminado con lluvia, nieve, lodo, etc.
Si el parachoques trasero, en el cual se encuentra el sensor, está
cubierto por un cuerpo extraño,
como adhesivos, protectores del
parachoques, soporte para
bicicletas, etc.
Si el parachoques trasero está dañado o el sensor se ha salido de
lugar.
Si la altura del vehículo es más alta o más baja por llevar el portón
trasero muy cargado, por unapresión incorrecta de los
neumáticos, etc.
i
■Tipo A■Tipo B
OTLE055040/OAE056043L

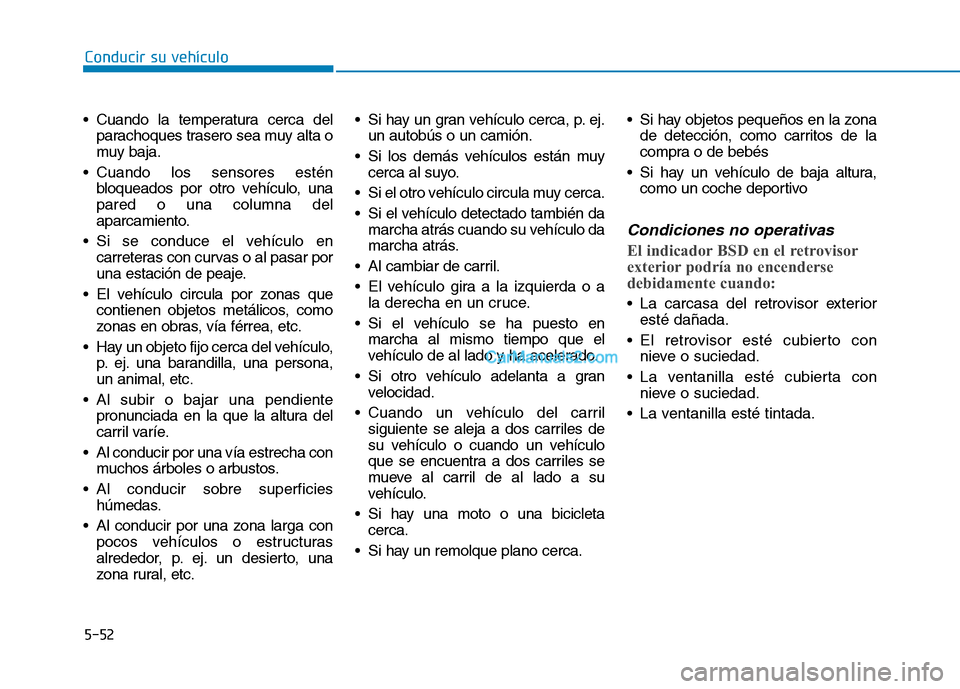

Conducir su vehículo
5-52
Cuando la temperatura cerca del
parachoques trasero sea muy alta o
muy baja.
Cuando los sensores estén bloqueados por otro vehículo, unapared o una columna del
aparcamiento.
Si se conduce el vehículo en carreteras con curvas o al pasar por
una estación de peaje.
El vehículo circula por zonas que contienen objetos metálicos, como
zonas en obras, vía férrea, etc.
Hay un objeto fijo cerca del vehículo, p. ej. una barandilla, una persona,un animal, etc.
Al subir o bajar una pendiente pronunciada en la que la altura del
carril varíe.
Al conducir por una vía estrecha con muchos árboles o arbustos.
Al conducir sobre superficies húmedas.
Al conducir por una zona larga con pocos vehículos o estructuras
alrededor, p. ej. un desierto, una
zona rural, etc. Si hay un gran vehículo cerca, p. ej.
un autobús o un camión.
Si los demás vehículos están muy cerca al suyo.
Si el otro vehículo circula muy cerca.
Si el vehículo detectado también da marcha atrás cuando su vehículo da
marcha atrás.
Al cambiar de carril.
El vehículo gira a la izquierda o a la derecha en un cruce.
Si el vehículo se ha puesto en marcha al mismo tiempo que el
vehículo de al lado y ha acelerado.
Si otro vehículo adelanta a gran velocidad.
Cuando un vehículo del carril siguiente se aleja a dos carriles de
su vehículo o cuando un vehículo
que se encuentra a dos carriles se
mueve al carril de al lado a su
vehículo.
Si hay una moto o una bicicleta cerca.
Si hay un remolque plano cerca. Si hay objetos pequeños en la zona
de detección, como carritos de la
compra o de bebés
Si hay un vehículo de baja altura, como un coche deportivo
Condiciones no operativas
El indicador BSD en el retrovisor
exterior podría no encenderse
debidamente cuando:
La carcasa del retrovisor exterioresté dañada.
El retrovisor esté cubierto con nieve o suciedad.
La ventanilla esté cubierta con nieve o suciedad.
La ventanilla esté tintada.
