2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

7-48
Mantenimiento

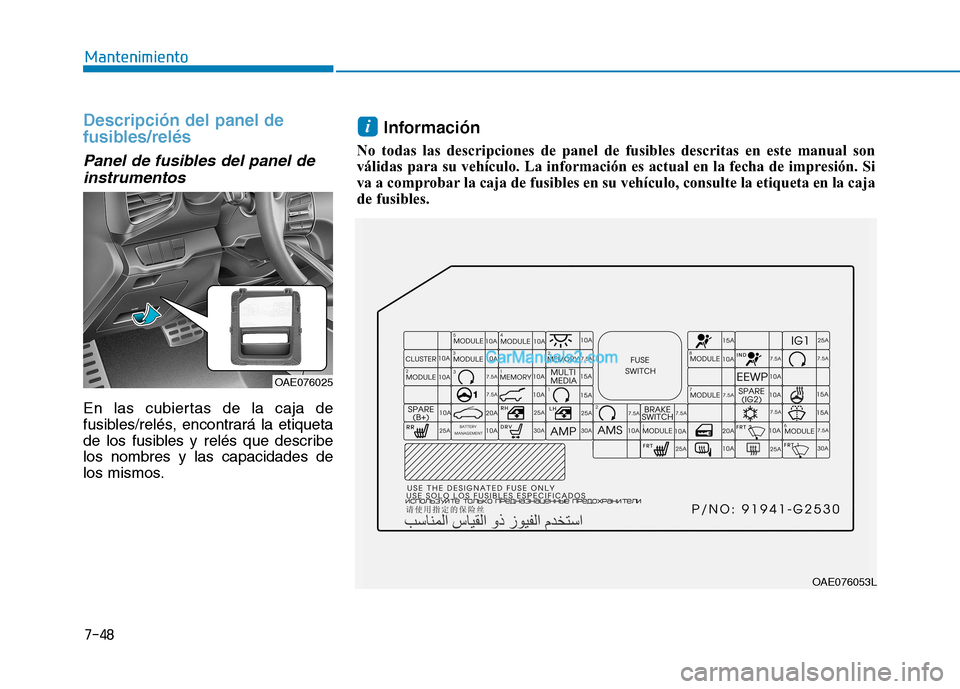

Descripción del panel de
fusibles/relés
Panel de fusibles del panel deinstrumentos
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describelos nombres y las capacidades de
los mismos. Información
No todas las descripciones de panel de fusibles descritas en este manual son
válidas para su vehículo. La información es actual en la fecha de impresión. Si
va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en la caja
de fusibles.
i
OAE076053L
OAE076025

7-49
7
Mantenimiento
Panel de fusibles del panel de instrumentos
Nombre delfusibleSymboloAmperaje del fusibleCircuito protegido
Módulo 5MODULE510A
Retrovisor electrocrómico, A/V y unidad principal de navegación, audio, módulo IMS del
conductor, indicador de la palanca de cambio A/T, módulo de control del aire acondicionado,
módulo de control del calefactor del asiento trasero, interruptor de la consola DCH/IZQ,
actuador del dispositivo de nivelación de los faros DCH/IZQ, unidad VESS, módulo control de
la ventilación de aire del asiento delantero, módulo de control del calefactor del asientodelantero
Módulo 4MODULE410AUnidad de advertencia de salida de carril, interruptor del panel de protección, unidad AEB,
radar de detección del ángulo muerto DCH/IZQ
Luz interior10ALuz de cortesía DCH/IZQ, luz del habitáculo, luz de la consola del techo, ilum. llave de
encendido e interruptor de advertencia de las puertas, luz del maletero
Airbag15AMódulo de control SRS
Encendido 1IG125ABloque PCB
Tablero de
instrumentosCLU STER10ATablero de instrumentos
Módulo 3MODULE310ABCM, palanca de cambio DCT, interruptor de la luz de freno, módulo de la puerta del
conductor, módulo de la puerta del acompañante
Memoria 2MEMORY
27,5AAleta de aire activa DCH/IZQ
Módulo 8MODULE 810AAleta de aire activa DCH/IZQ, bomba de agua eléctrica (HEV), sensor VPD, módulo de control
BMS, bloque de conexiones E/R
Indicador de
airbagIND7,5AMódulo de control del aire acondicionado, tablero de instrumentos
Arranque7,5ARelé alarma antirrobo, interruptor de margen del semieje

7-50
Mantenimiento
Nombre delfusibleSymboloAmperaje del fusibleCircuito protegido
Módulo 2MODULE210ABloque de conexiones E/R, unidad de carga inalámbrica, BCM, conector de carga USB,
módulo de control de la llave inteligente, audio, A/V y unidad principal de navegación,
interruptor del retrovisor exterior eléctrico, AMP
Botón de
arranque 337,5AMódulo del inmovilizador, módulo de control de llave inteligente
Memoria 1MEMORY
110A
Unidad de carga inalámbrica, tablero de instrumentos, módulo IMS del conductor, sensor
de lluvia, BCM, módulo de control del aire acondicionado, luces automáticas y fotosensor,
módulo de la puerta del conductor, módulo de la puerta del acompañante, caja de relés
ICM (relé de plegado/desplegado del retrovisor exterior)
MultimediaMULTI
MEDIA10AAudio, A/V y unidad principal de navegación
Bomba de agua
eléctricaEWP10ABomba de agua eléctrica (HEV)
Dirección asistidaeléctrica 117,5AUnidad EPS
Portón trasero10ARelé del portón trasero, interruptor de llenado de combustible
Botón de
arranque 1115AMódulo de control de la llave inteligente
Módulo 7MODULE 77,5AMódulo de control del calefactor del asiento delantero, módulo control de la ventilación de
aire del asiento delantero, módulo de control del calefactor del asiento trasero
Volante
calefactado15ABCM
Techo solar20AMotor del techo solar
Panel de fusibles del panel de instrumentos

7-51
7
Mantenimiento
Nombre delfusibleSymboloAmperaje del fusibleCircuito protegido
Elevalunas
eléctrico derechoRH25A
Relé del elevalunas eléctrico (DCH), interruptor principal del elevalunas eléctrico, interruptor del
elevalunas eléctrico del acompañante (conducción derecha), interruptor del elevalunas eléctrico
trasero (DCH), módulo del elevalunas eléctrico de seguridad del conductor (conducción
derecha), interruptor del elevalunas eléctrico del acompañante (conducción izquierda)
Elevalunas
eléctrico izquierdoLH25A
Relé del elevalunas eléctrico (IZQ), interruptor principal del elevalunas eléctrico, interruptor del
elevalunas eléctrico del acompañante (conducción izquierda), interruptor del elevalunas
eléctrico trasero (IZQ), módulo del elevalunas eléctrico de seguridad del conductor (conducción
izquierda), interruptor del elevalunas eléctrico del acompañante (conducción izquierda)
Botón de
arranque 227,5AMódulo del inmovilizador, módulo de control de la llave inteligente, interruptor del botón
Start/Stop
Interruptor del frenoBRAKE
S WITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente
Aire
acondicionado7,5AIonizador, módulo de control del aire acondicionado, compresor electrónico del aire
acondicionado, bloque de conexiones E/R
Lavaparabrisas15AInterruptor multifunción
Calefactor del
asiento traseroRR25AMódulo del calefactor del asiento trasero
Sistema de
gestión de la bateríaBATTERYMANAG-EMENT10AMódulo de control BMS
Asiento eléctrico
del conductorDRV30AInterruptor manual del asiento del conductor
AMPAMP30AAMP
AMSAM S30ASensor de la batería
Panel de fusibles del panel de instrumentos

7-52
Mantenimiento
Nombre delfusibleSymboloAmperaje del fusibleCircuito protegido
Módulo 1MODULE110ARetrovisor exterior eléctrico del conductor, retrovisor exterior eléctrico del acompañante
Bloqueo de las
puertas20ARelé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de interbloqueo)
Limpiaparabrisas delantero 2FRT210AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Módulo 6MODULE67,5ABCM, módulo de control de la llave inteligente
Calefactor del
asiento
delanteroFRT25AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
Retrovisor
calefactado10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante, módulo de control del aire acondicionado
Calefactor trasero25ADesempañador trasero (+) (superior)
Limpiaparabrisas delantero 1FRT130AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Panel de fusibles del panel de instrumentos

7-53
7
Mantenimiento

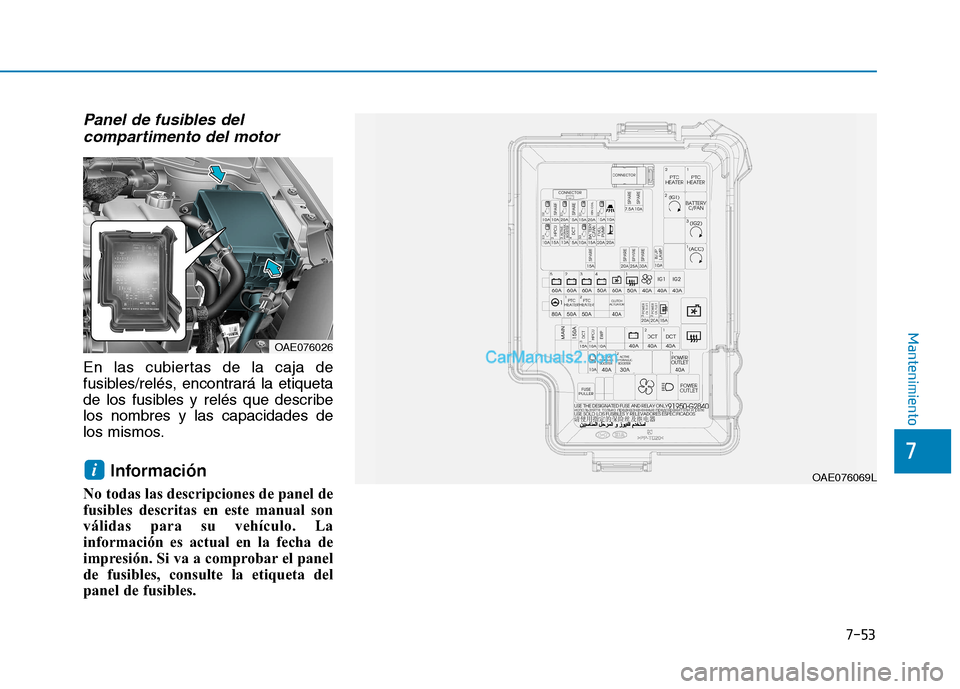

Panel de fusibles delcompartimento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describelos nombres y las capacidades de
los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
iOAE076069L
OAE076026

7-54
Mantenimiento

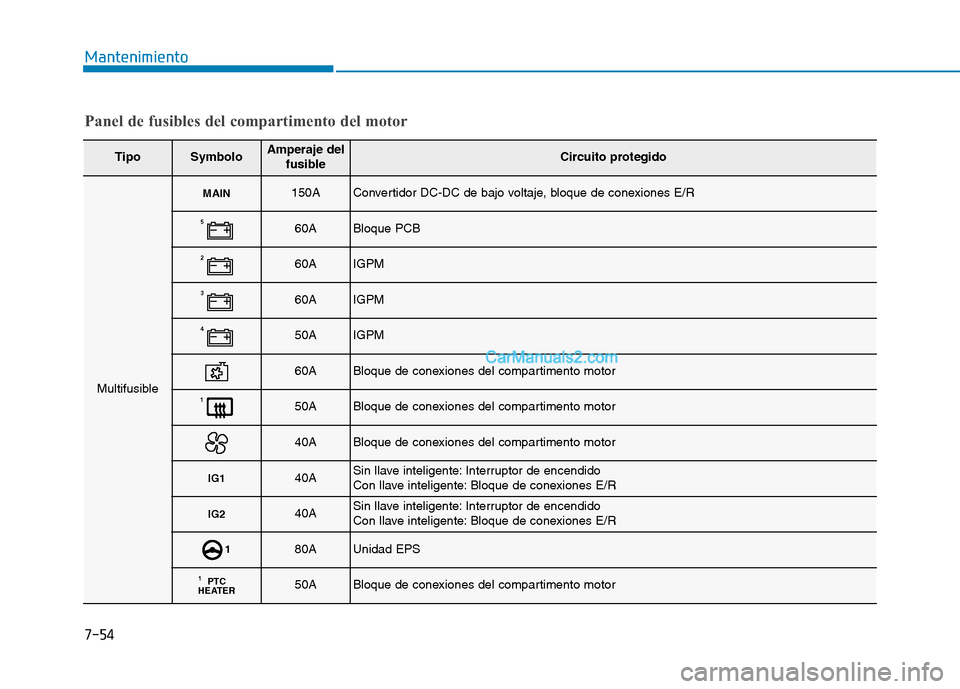

Panel de fusibles del compartimento del motor
TipoSymboloAmperaje delfusibleCircuito protegido
Multifusible
MAIN150AConvertidor DC-DC de bajo voltaje, bloque de conexiones E/R
560ABloque PCB
260AIGPM
360AIGPM
450AIGPM
60ABloque de conexiones del compartimento motor
150ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
IG140ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R
IG240ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R
180AUnidad EPS
PTC
HEATER 150ABloque de conexiones del compartimento motor

7-55
7
Mantenimiento

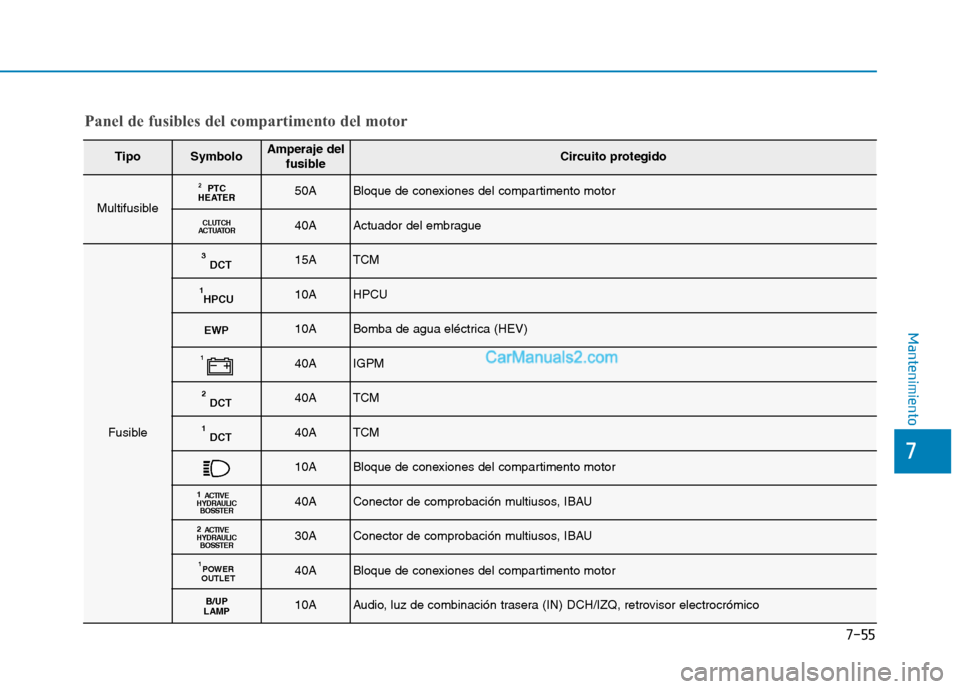

TipoSymboloAmperaje delfusibleCircuito protegido
Multifusible
PTC
HEATER 250ABloque de conexiones del compartimento motor
CLUTCH
ACTUATOR40AActuador del embrague
Fusible
DCT
315ATCM
HPCU
110AHPCU
EWP10ABomba de agua eléctrica (HEV)
140AIGPM
DCT
240ATCM
DCT
140ATCM
10ABloque de conexiones del compartimento motor
1
ACTIVE
HYDRAULIC BO SSTER40AConector de comprobación multiusos, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AConector de comprobación multiusos, IBAU
POWER
OUTLET140ABloque de conexiones del compartimento motor
B/UP
LAMP10AAudio, luz de combinación trasera (IN) DCH/IZQ, retrovisor electrocrómico
Panel de fusibles del compartimento del motor
