2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

H14Información
 Aunque es posible realizar la carga con el interruptor de encendido en
la posición ON/START, por motivos
de seguridad inicie el proceso de
carga con el interruptor de
encendido en la posición
LOCK/OFF y la marcha P
(estacionamiento) seleccionada.
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, colocando el interruptor de
encendido en la posición ACC u ON.
 Durante el proceso de carga normal, la recepción del equipo de radio
puede ser deficiente.
 Si mueve la palanca de cambio de P (estacionamiento) a R (marcha
atrás), N (punto muerto) o D
(conducción), el proceso de carga se
detiene.
Para reanudar el proceso de carga,
mueva la palanca de cambio a P
(estacionamiento), coloque el
interruptor de encendido en la
posición LOCK/OFF y desconecte el
cable de carga. Conecte luego el
cable de carga. 8. Una vez iniciado el proceso de
carga, el tiempo previsto para lacarga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor durante el proceso de carga, el
tiempo previsto para la cargatambién se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada, el tiempo previsto para la carga seindica como "--". Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
ii
OAEPH047193L
CC AA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H15

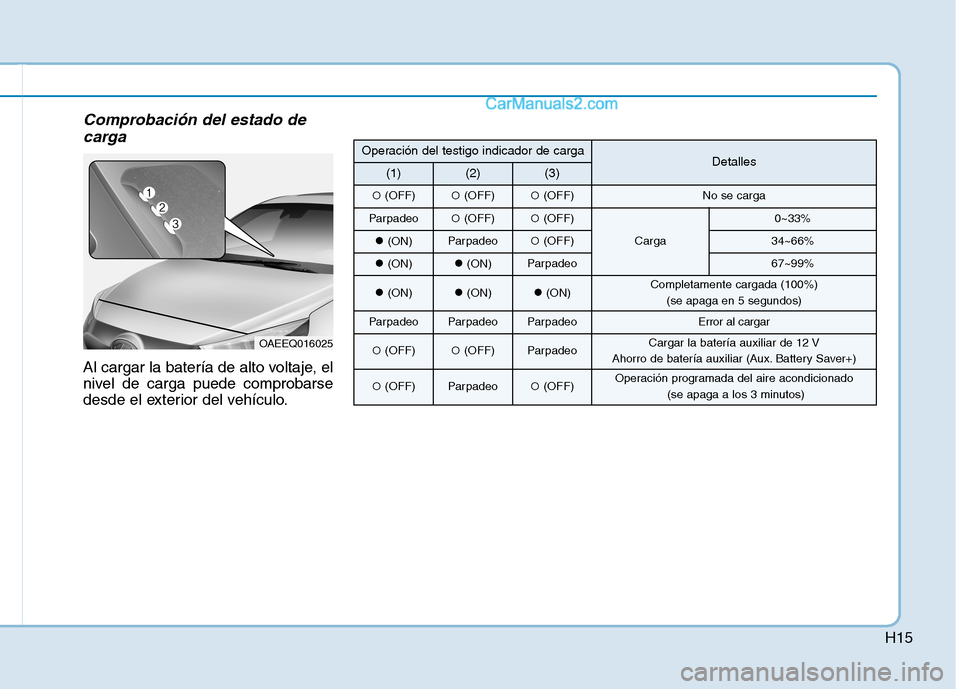

Comprobación del estado decarga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF) (OFF)(OFF)No se carga
Parpadeo (OFF)(OFF)
Carga
0~33%
(ON)Parpadeo (OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF) (OFF)ParpadeoCargar la batería auxiliar de 12 V
Ahorro de batería auxiliar (Aux. Battery Saver+)
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)

H16

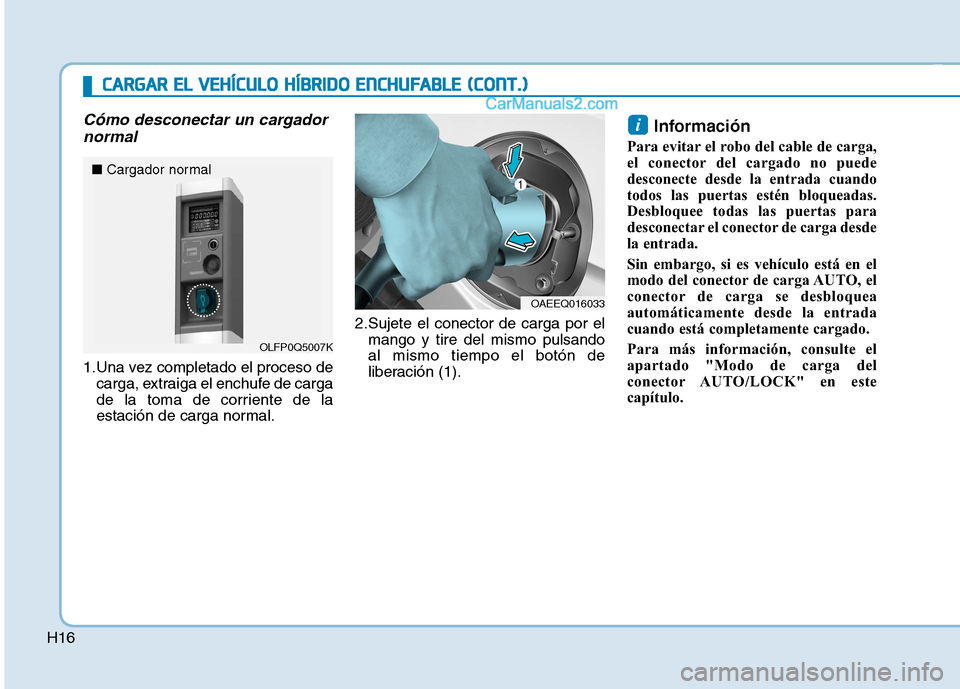

Cómo desconectar un cargadornormal
1.Una vez completado el proceso de carga, extraiga el enchufe de carga
de la toma de corriente de la
estación de carga normal. 2.Sujete el conector de carga por el
mango y tire del mismo pulsandoal mismo tiempo el botón de
liberación (1). Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016033
OLFP0Q5007K
■
Cargador normal
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H17
3. Asegúrese de cerrar firmementela puerta de carga.
Desbloqueo de conector de
carga en caso de emergencia
Si el conector de carga no se desconecta debido a que la batería
está descargada o al fallo de los
cables eléctricos, abra el capó
trasero y tire ligeramente del cablede emergencia. Entonces se desconectará el conector de carga.OAEEQ016034
OAEPHQ016060

H18

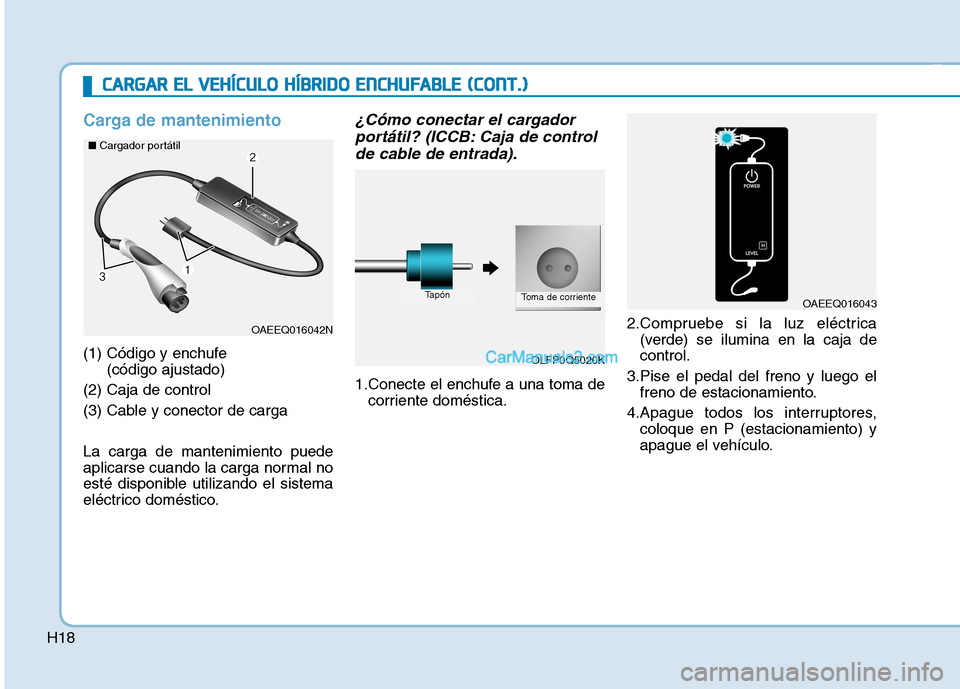

Carga de mantenimiento
(1) Código y enchufe (código ajustado)
(2) Caja de control
(3) Cable y conector de carga La carga de mantenimiento puede
aplicarse cuando la carga normal no
esté disponible utilizando el sistema
eléctrico doméstico.
¿Cómo conectar el cargador portátil? (ICCB: Caja de control
de cable de entrada).
1.Conecte el enchufe a una toma de corriente doméstica. 2.Compruebe si la luz eléctrica
(verde) se ilumina en la caja decontrol.
3.Pise el pedal del freno y luego el freno de estacionamiento.
4.Apague todos los interruptores, coloque en P (estacionamiento) y
apague el vehículo.
OAEEQ016042N
OLFP0Q5020K
TapónToma de corrienteOAEEQ016043
■
Cargador portátil
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H19

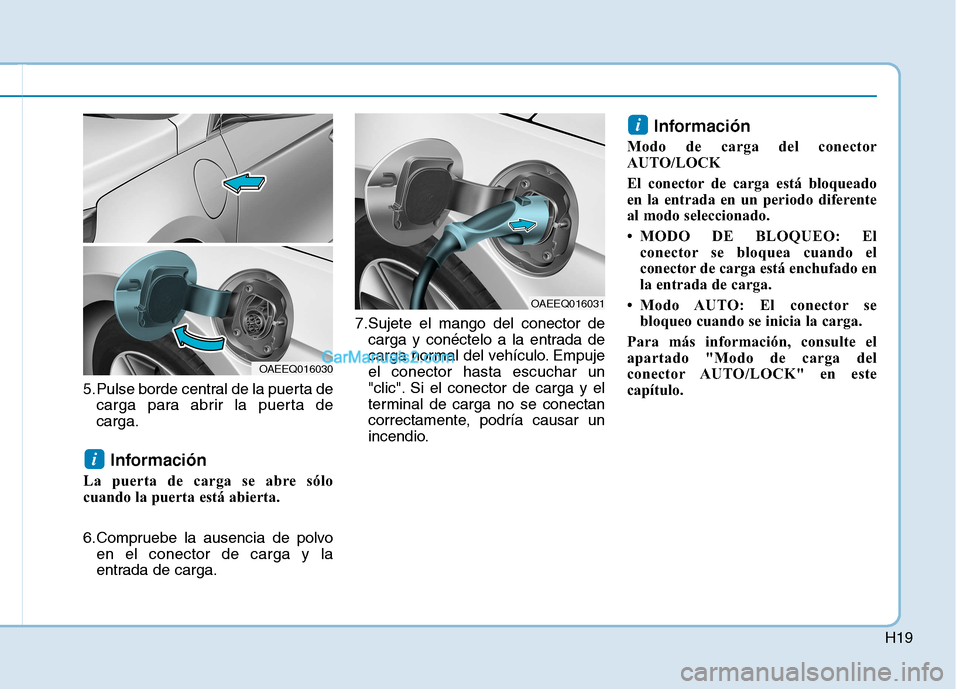

5.Pulse borde central de la puerta decarga para abrir la puerta de carga.
Información
La puerta de carga se abre sólo
cuando la puerta está abierta.
6.Compruebe la ausencia de polvo en el conector de carga y la
entrada de carga. 7.Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo. Empujeel conector hasta escuchar un
"clic". Si el conector de carga y el
terminal de carga no se conectan
correctamente, podría causar un
incendio. Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferente
al modo seleccionado.
 MODO DE BLOQUEO: El conector se bloquea cuando el
conector de carga está enchufado en
la entrada de carga.
 Modo AUTO: El conector se bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
i
OAEEQ016030
OAEEQ016031

H208. Inicio de carga automática (la luz
de carga parpadea). 9. Compruebe que el testigo
indicador de carga de la batería
de alto voltaje en el panel de
instrumentos se encienda. Lacarga no tiene lugar si el testigo
indicador de carga está apagado.
Si el conector de carga no está correctamente conectado, conecte
de nuevo el cable de carga para
cargarlo de nuevo. Información
 Aunque es posible realizar la carga con el interruptor de encendido en
la posición ON/START, por motivos
de seguridad inicie el proceso de
carga con el interruptor de
encendido en la posición
LOCK/OFF y la marcha P
(estacionamiento) seleccionada.
Una vez iniciado el proceso de
carga, puede utilizar los
componentes eléctricos, como la
radio, colocando el interruptor de
encendido en la posición ACC u ON.
 Si mueve la palanca de cambio de P (estacionamiento) a R (marcha
atrás), N (punto muerto) o D
(conducción), el proceso de carga se
detiene.
Para reanudar el proceso de carga,
mueva la palanca de cambio a P
(estacionamiento), coloque el
interruptor de encendido en la
posición LOCK/OFF y desconecte el
cable de carga. Conecte luego el
cable de carga.
i
OAEEQ016045OAEEQ016032
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H21

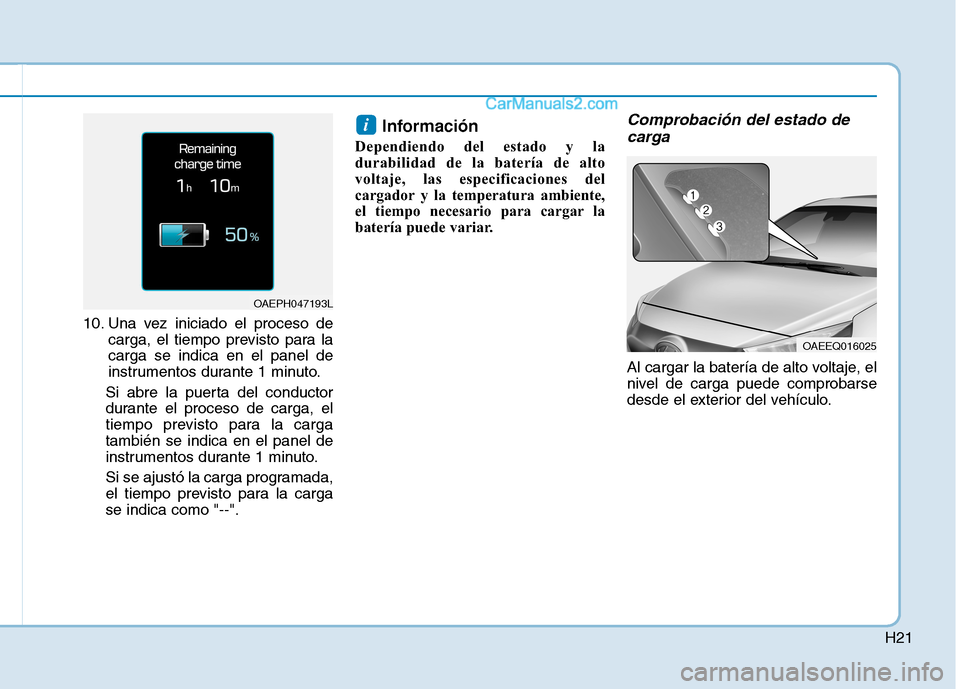

10. Una vez iniciado el proceso decarga, el tiempo previsto para la carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la cargatambién se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la cargase indica como "--". Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
Comprobación del estado de carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
i
OAEPH047193L
OAEEQ016025
