2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

6-44
Actuación en caso de emergencia
Siga siempre las precauciones
siguientes para remolcar en caso deemergencia:
Coloque el interruptor deencendido en la posición ACC de
modo que el volante no se bloquee.
Coloque la palanca de cambio en N (punto muerto).
Suelte el freno de estacionamiento.
Pise el freno con mayor fuerza de la habitual, ya que dispondrá de menor rendimiento de frenada.
Se requerirá mayor esfuerzo al manejar el volante, ya que elsistema de dirección asistida
estará desactivado.
Remolque el vehículo con otro vehículo más pesado.
Los conductores de ambos vehículos deberían comunicarsecon frecuencia.
Antes de realizar un remolcado de emergencia, compruebe que el
gancho no esté dañado o roto.
Asegure bien el cable o la cadena de remolque al gancho.
No le dé sacudidas al gancho. Aplique una fuerza constante. Use un cable o una cadena de
remolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.
Antes de remolcar el vehículo, compruebe posibles fugas del
líquido de la transmisión de
embrague doble debajo de su
vehículo. En caso de fuga del
líquido de la transmisión de
embrague doble, se deberá utilizar
un equipo de plataforma plana o
de plataforma rodante.
OAE066025 Para evitar daños en el vehículo y en los componentes delmismo al remolcar:
Tire siempre en línea recta al
usar los ganchos de
remolque. No tire de un lado
ni en ángulo vertical.
No use los ganchos de remolque para sacar un
vehículo del barro, arena uotras condiciones de lascuales el vehículo no puede
salir mediante su propiafuerza.
Limite la velocidad del vehículo a 15 km/h yconduzca menos de 1,5 km a
remolque para evitar daños
graves en la transmisión de
doble embrague.
PRECAUCIÓN

7
Mantenimiento
7
Maintenance
Compartimento del motor ....................................7-3
Servicios de mantenimiento .................................7-5Responsabilidad del propietario.....................................7-5
Precauciones del mantenimiento por parte del
propietario ...........................................................................7-5
Mantenimiento por parte del propietario ..........7-6 Calendario de mantenimiento por parte del
propietario ...........................................................................7-7
Explicación de los elementos del calendario
de mantenimiento ..................................................7-9
Aceite del motor...................................................7-12 Comprobación del nivel de aceite del motor............7-12
Comprobación del aceite y el filtro del motor.........7-13
Refrigerante del motor/
refrigerante del inversor ....................................7-14 Comprobación del nivel de refrigerante ...................7-14
Cambio de refrigerante .................................................7-17
Correa del generador de arranque
híbrido (HSG) ........................................................7-18 Comprobación de la correa del generador del
arranque híbrido (HSG)..................................................7-18 Líquido de frenos .................................................7-19
Comprobación del nivel de líquido de frenos ..........7-19
Líquido del limpiaparabrisas ...............................7-20 Comprobación del nivel de líquido
limpiaparabrisas ...............................................................7-20
Freno de estacionamiento ..................................7-21 Comprobación del freno de estacionamiento ..........7-21
Purificador del aire..............................................7-21 Cambio del filtro ..............................................................7-21
Filtro de aire del control del climatizador .......7-22 Comprobación del filtro .................................................7-22
Escobillas de limpiaparabrisas ...........................7-24 Comprobación de las escobillas...................................7-24
Cambio de las escobillas................................................7-24
Batería (12 voltios) ..............................................7-27 Para un funcionamiento óptimo de la batería .........7-28
Etiqueta de capacidad de la batería ........................7-29
Recarga de la batería.....................................................7-29
Características a reajustar............................................7-30
7

Neumáticos y ruedas ...........................................7-31Cuidado de los neumáticos ...........................................7-31
Presión recomendada de inflado de los
neumáticos en frío..........................................................7-32
Comprobación de la presión de inflado de los
neumáticos ........................................................................7-33 Rotación de los neumáticos .........................................7-34
Alineamiento de las ruedas y equilibrio de los
neumáticos ........................................................................7-35 Cambio de los neumáticos ............................................7-35
Cambio de las ruedas .....................................................7-37
Tracción del neumático..................................................7-37
Mantenimiento del neumático .....................................7-37
Etiqueta en la pared del neumático ...........................7-37
Neumáticos de cociente de altura/ancho bajo .......7-41
Fusibles..................................................................7-43 Reemplazo de los fusibles del panel de
instrumentos.....................................................................7-44
Cambio de un fusible en el panel del
compartimento del motor..............................................7-46Descripción del panel de fusibles/relés ....................7-48 Bombillas ...............................................................7-58
Cambio de las bombillas de los faros,
luces de posición, intermitentes ................................7-59Orientación de los faros(Para Europa) ....................7-64
Luces diurnas/Luces de posición................................7-67
Cambio del intermitente lateral ...................................7-67
Cambio de las bombillas de los pilotos
combinados traseros ......................................................7-68 Piloto antiniebla ..............................................................7-73
Tercera luz del freno .....................................................7-73
Cambio de la bombilla de la luz de la matrícula ......7-73
Cambio de la bombilla de luz interior ........................7-73
Cuidado del aspecto ............................................7-75 Cuidado del exterior .......................................................7-75
Cuidado del interior ........................................................7-81
Sistema de control de emisiones .......................7-84 Sistema de control de emisiones del cárter.............7-84
Sistema de control de emisiones evaporativas .......7-84
Sistema de control de emisiones del tubo
de escape ..........................................................................7-85
Procedimiento para activar el modo de puesta
en marcha forzada del motor ............................7-88

7-3
7
Mantenimiento

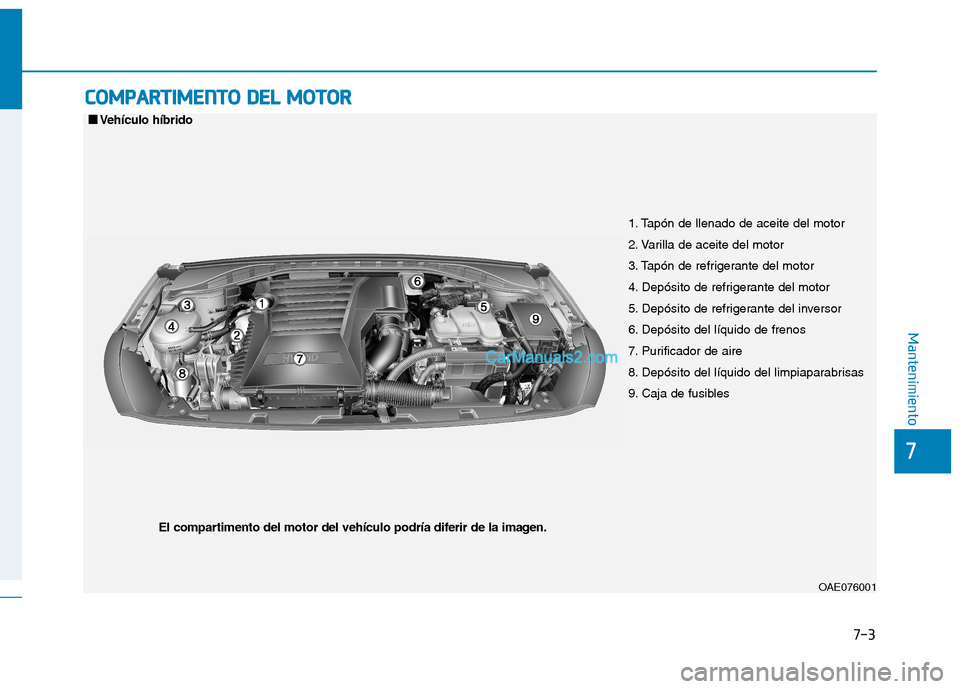

CCOO MM PPAA RRTTIIMM EENN TTOO DD EELL MM OOTTOO RR
1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusibles
OAE076001
El compartimento del motor del vehículo podría diferir de la imagen.
■
■
Vehículo híbrido

7-4
Mantenimiento

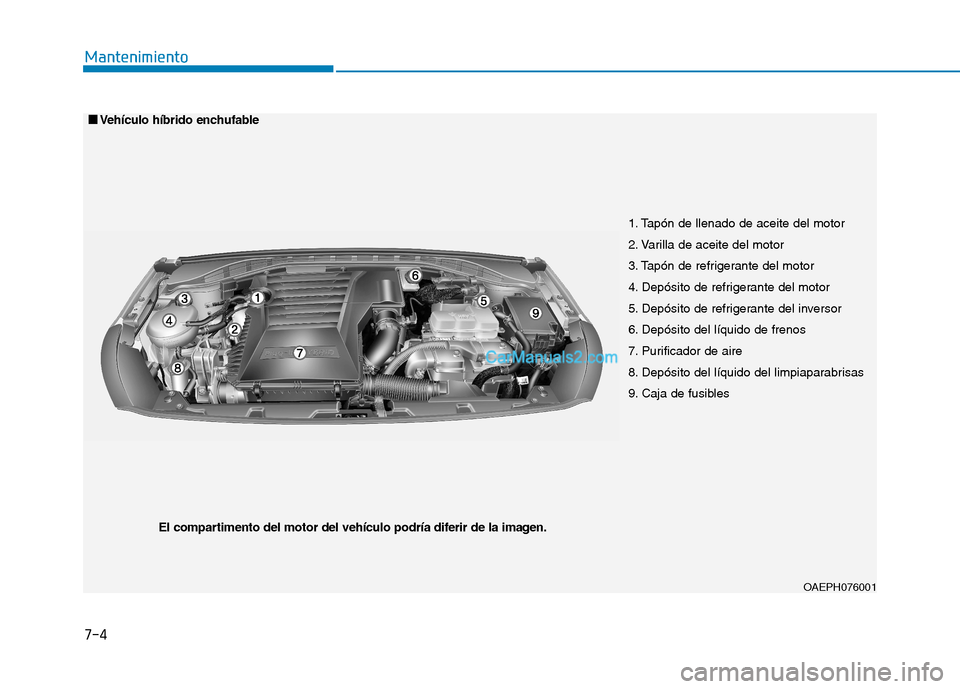

1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusiblesOAEPH076001
El compartimento del motor del vehículo podría diferir de la imagen.
■
■
Vehículo híbrido enchufable

7-5
7
Mantenimiento
SSEE RR VV IICC IIOO SS DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Debe tener el mayor cuidado para
evitar daños en el vehículo o
lesiones al realizar los trabajos demantenimiento o los procedimientosde comprobación. Recomendamos que solicite el
mantenimiento y la reparación del
vehículo por un distribuidor
HYUNDAI autorizado. Un distribuidor
HYUNDAI autorizado cumple losestándares de alta calidad de
mantenimiento HYUNDAI y recibe
ayuda técnica de HYUNDAI para
suministrarle la mayor satisfacción
con el mantenimiento.Responsabilidad del
propietario
El usuario es responsable de guardar
la documentación de los servicios de
mantenimiento. Debe guardar los documentos relacionados con el correctomantenimiento que se ha realizado en
su vehículo según el calendario de
mantenimiento que se muestra en los
cuadros de las siguientes páginas.
Necesita esta información para
establecer que ha cumplido con los
requisitos de mantenimiento y servicio
que le exige la garantía de su vehículo.
La información detallada de la garantía puede consultarse en el libro de
mantenimiento.
Las reparaciones y los ajustes
necesarios provocados por un
mantenimiento inadecuado o una falta
de mantenimiento no están cubiertos.
Precauciones del
mantenimiento por parte del
propietario
Un mantenimiento inadecuado, incompleto o insuficiente puede
provocar problemas funcionales en
su vehículo que podrían provocar
daños en el vehículo, un accidente o
lesiones. En este capítulo se ofrecen
instrucciones solo para operaciones
de mantenimiento fáciles de realizar.Algunos procedimientos deben ser
realizados por un distribuidor
HYUNDAI autorizado con
herramientas especiales. No modifique de ningún modo su
vehículo. Dichas modificaciones
podrían afectar negativamente al
rendimiento, la seguridad o la
durabilidad de su vehículo y podrían,
además, violar las condiciones de
las garantías limitadas que cubren el
vehículo.

7-6
Mantenimiento
Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede afectar la
cobertura de la misma. Para más
información, consulte el libro demantenimiento que se le entrega
con el vehículo. Si está inseguro
sobre cualquier procedimiento de
mantenimiento, llévelo a realizar a
un distribuidor HYUNDAIautorizado.
ATENCIÓN
MMAANN TTEENN IIMM IIEE NN TTOO PP OO RR PP AA RRTTEE DD EELL PP RR OO PPIIEE TT AA RRIIOO
Los trabajos de mantenimiento en el vehículo pueden ser
peligrosos. Si carece de
conocimientos, de experiencia
necesaria, de herramientas odel equipamiento adecuado
para realizar el trabajo, póngalo
en manos de un distribuidor
HYUNDAI autorizado. SigaSIEMPRE estas precauciones alrealizar los trabajos demantenimiento:
Estacione el vehículo sobre
una superficie plana, coloquela palanca de cambio en laposición P (estacionamiento),accione el freno de
estacionamiento, coloque elinterruptor de encendido en la
posición LOCK/OFF.
(Continúa)
ADVERTENCIA (Continúa)
Bloquee los neumáticos
(delanteros y traseros) para
evitar que vehículo se mueva.
Quítese la ropa suelta y las
joyas que puedan quedarse
enganchadas con las piezasmóviles.
Si debe poner el motor a funcionar durante el
mantenimiento, hágalo en
exteriores o en una zona con
una buena ventilación.
Mantenga las llamas, las
chispas y cigarrillosencendidos alejados de labatería y las piezasrelacionadas con el
combustible.

7-7
7
Mantenimiento
Las siguientes listas son las inspecciones y comprobaciones que
se deben realizar al vehículo por el
usuario o por un distribuidor
HYUNDAI autorizado en los
intervalos indicados para ayudar a
garantizar la seguridad dependiendo
de la operación de su vehículo.
Cualquier condición adversa debe ponerse en conocimiento de su
distribuidor lo antes posible. Estas comprobaciones de
mantenimiento en el vehículo del
propietario normalmente no están
cubiertas por la garantía y puede
tener que pagar el trabajo, las piezas
y los lubricantes usados.Calendario de mantenimiento
por parte del propietario
Cuando pare a repostar:
Compruebe el nivel de aceite delmotor.
Compruebe el nivel de refrigerante en el depósito de refrigerante del
motor.
Compruebe el nivel de líquido limpiaparabrisas.
Compruebe si hay alguna rueda poco inflada o desinflada.
Mientras acciona su vehículo:
Tenga en cuenta cualquier cambioen el sonido de escape o cualquierolor de los humos de escape de su
vehículo.
Compruebe posibles vibraciones en el volante. Tenga en cuenta si
aumenta o disminuye el esfuerzo
de la dirección en el volante o sipresenta cambios en la posiciónrecta.
Tenga en cuenta si su vehículo "tira" ligeramente hacia un lado de
la carretera cuando esté
conduciendo por una carretera
nivelada.
Al parar, escuche y compruebe los ruidos anómalos, si tira hacia un
lado, el aumento del recorrido delpedal del freno o si el pedal del
freno está duro.
Si hay cualquier desviación o cambio en la operación de la
transmisión, compruebe el nivel del
líquido de la transmisión.
Compruebe la función P (estacionamiento) de la transmisión
de embrague dual.
Tenga cuidado al comprobar el
nivel de refrigerante del
motor/inversor cuando el motor
esté caliente.
El refrigerante podría salir
disparado por la aperturas y
provocar graves quemaduras yotras lesiones.
ADVERTENCIA
