2017 Hyundai Ioniq Hybrid Manual del propietario (in Spanish)

H6

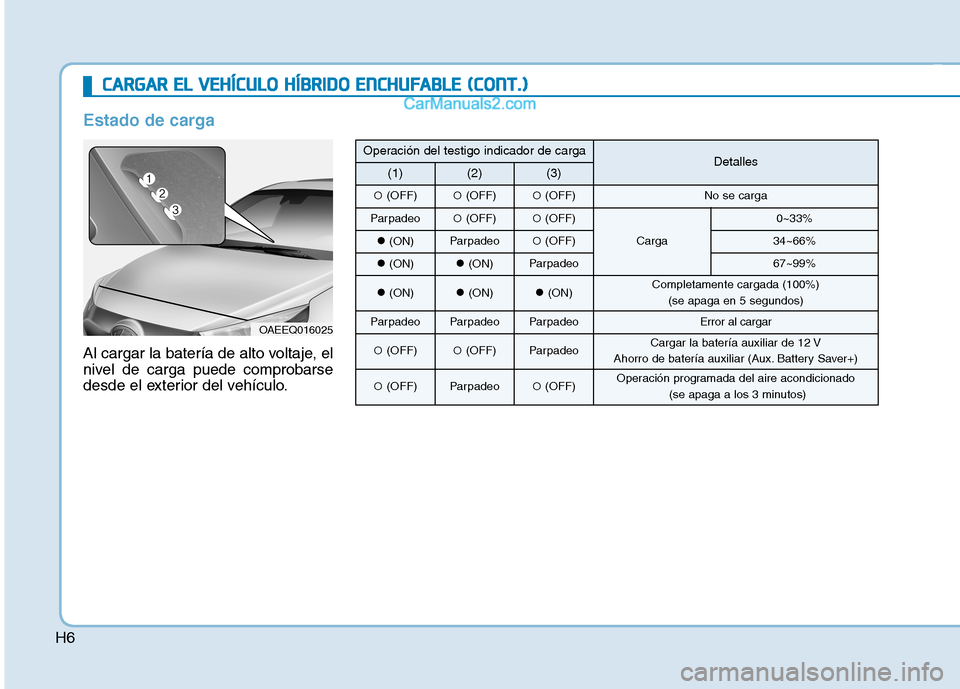

Estado de carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF) (OFF)(OFF)No se carga
Parpadeo (OFF)(OFF)
Carga
0~33%
(ON)Parpadeo (OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF) (OFF)ParpadeoCargar la batería auxiliar de 12 V
Ahorro de batería auxiliar (Aux. Battery Saver+)
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H7
Calendario de carga (opcional)
Puede definir un calendario decarga para su vehículo con el AVN o la aplicación BlueLink.
Para más información acerca del
calendario de carga, consulte el
manual del sistema Multimedia o el
manual de BlueLink.
La carga programada solo puede ejecutarse usando un cargador
normal o el cargador portátil
(ICCB: Caja de control de cable de
entrada). Después de ajustar la carga
programada y tras conectar el
cargador normal o el cargador
portátil (ICCB: caja de control
integrada en el cable) para iniciarla carga, el testigo indicador en el
centro parpadea (durante 3
minutos) para indicar que se ha
ajustado la carga programada. Después de ajustar la carga
programada, el proceso de cargano se inicia inmediatamente al
conectar el cargador normal o el
cargador portátil (ICCB: caja de
control integrada en el cable). Si serequiere una carga inmediata, use
el AVN para desactivar el ajuste de
carga programado o pulse el botón
de desactivación de carga
programada( ).
OAEEQ016026

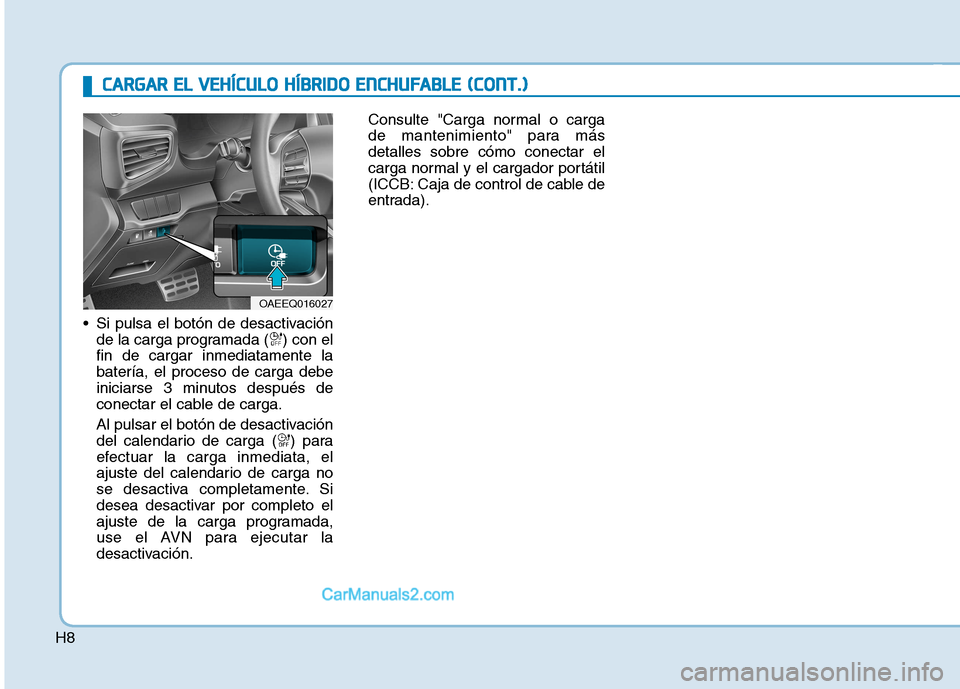

H8 Si pulsa el botón de desactivación
de la carga programada ( ) con el fin de cargar inmediatamente labatería, el proceso de carga debe
iniciarse 3 minutos después de
conectar el cable de carga.
Al pulsar el botón de desactivación
del calendario de carga ( ) para
efectuar la carga inmediata, el
ajuste del calendario de carga no
se desactiva completamente. Si
desea desactivar por completo el
ajuste de la carga programada,
use el AVN para ejecutar la
desactivación. Consulte "Carga normal o carga
de mantenimiento" para másdetalles sobre cómo conectar el
carga normal y el cargador portátil
(ICCB: Caja de control de cable de
entrada).
OAEEQ016027
CC
AA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H9
Modo de carga del conector
AUTO/LOCK
Puede seleccionar cuando el
conector de carga puede bloquearse
y desbloquearse en la entrada decarga.
Pulse el botón para cambiar
entre el modo AUTO y LOCK.
Cuando el conector de cargaestá bloqueado
Modo LOCK (indicador de botón OFF) :
El conector se bloquea cuando el
conector de carga está enchufado
en la entrada de carga. El conector
se bloquea hasta que todas las
puertas sean desbloqueadas por
el conductor. Este modo puede
usarse para evitar el robo del cablede carga.
- Si el conector de carga estádesbloqueado cuando todas las
puertas están desbloqueada,
pero el cable de carga no se
desconecta en 10 segundos, el
conector se bloqueará
automáticamente de nuevo. - Si el conector de carga está
desbloqueado cuando todas las
puertas están desbloqueadas,
pero todas las puertas se
bloquean de nuevo, el conector
se bloqueará automáticamente
de nuevo.
Modo AUTO (indicador de botón ON) :
El conector se bloqueo cuando se
inicia la carga. El conector se
desbloquea cuando la carga está
completa. Este modo puedeusarse al cargar en una estación
de carga pública.
OAEEQ016059
LOCKAUTO
Antes de cargaOX
Durante la cargaOO
Carga acabadaOX

H10

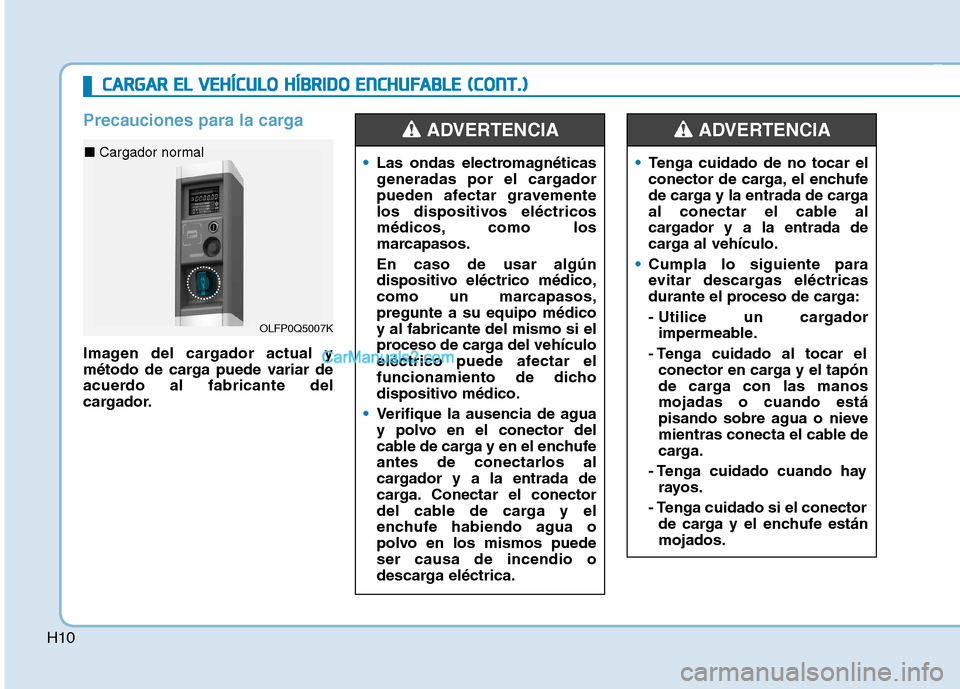

Precauciones para la carga
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Las ondas electromagnéticas
generadas por el cargador
pueden afectar gravemente
los dispositivos eléctricos
médicos, como los
marcapasos. En caso de usar algún
dispositivo eléctrico médico,
como un marcapasos,pregunte a su equipo médicoy al fabricante del mismo si el
proceso de carga del vehículo
eléctrico puede afectar el
funcionamiento de dicho
dispositivo médico.
Verifique la ausencia de agua
y polvo en el conector del
cable de carga y en el enchufeantes de conectarlos al
cargador y a la entrada de
carga. Conectar el conector
del cable de carga y el
enchufe habiendo agua o
polvo en los mismos puedeser causa de incendio o
descarga eléctrica.
ADVERTENCIA
Tenga cuidado de no tocar el
conector de carga, el enchufe
de carga y la entrada de carga
al conectar el cable al
cargador y a la entrada de
carga al vehículo.
Cumpla lo siguiente para
evitar descargas eléctricas
durante el proceso de carga:
- Utilice un cargador
impermeable.
- Tenga cuidado al tocar el conector en carga y el tapón
de carga con las manosmojadas o cuando está
pisando sobre agua o nieve
mientras conecta el cable de
carga.
- Tenga cuidado cuando hay rayos.
- Tenga cuidado si el conector de carga y el enchufe estánmojados.
ADVERTENCIA
OLFP0Q5007K
■
Cargador normal
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H11

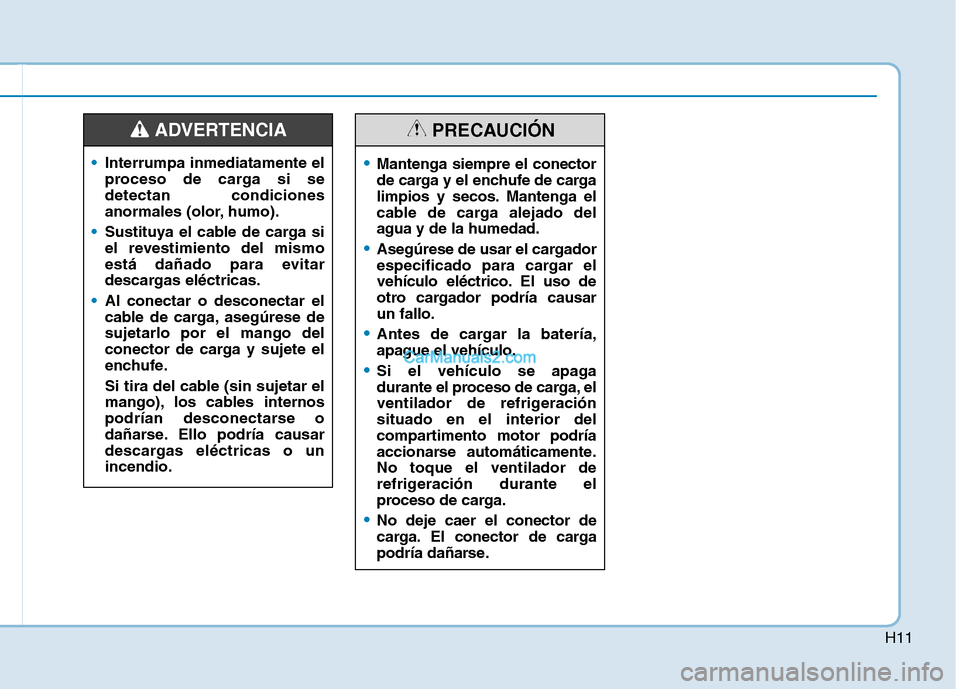

Interrumpa inmediatamente el
proceso de carga si sedetectan condiciones
anormales (olor, humo).
Sustituya el cable de carga si
el revestimiento del mismo
está dañado para evitar
descargas eléctricas.
Al conectar o desconectar el
cable de carga, asegúrese desujetarlo por el mango del
conector de carga y sujete el
enchufe.
Si tira del cable (sin sujetar el
mango), los cables internos
podrían desconectarse o
dañarse. Ello podría causar
descargas eléctricas o unincendio.
ADVERTENCIA
Mantenga siempre el conector
de carga y el enchufe de carga
limpios y secos. Mantenga el
cable de carga alejado del
agua y de la humedad.
Asegúrese de usar el cargador
especificado para cargar el
vehículo eléctrico. El uso de
otro cargador podría causarun fallo.
Antes de cargar la batería,
apague el vehículo.
Si el vehículo se apaga
durante el proceso de carga, el
ventilador de refrigeraciónsituado en el interior del
compartimento motor podría
accionarse automáticamente.No toque el ventilador de
refrigeración durante el
proceso de carga.
No deje caer el conector de
carga. El conector de carga
podría dañarse.
PRECAUCIÓN

H12
Carga normal
Imagen del cargador actual y
método de carga puede variar de
acuerdo al fabricante del
cargador.
Cómo conectar un cargadornormal
1.Pise el pedal del freno y luego el freno de estacionamiento.
2.Apague todos los interruptores, coloque en P (estacionamiento) y
apague el vehículo. 3.Pulse borde central de la puerta de
carga para abrir la puerta decarga.
Información
La puerta de carga se abre sólo
cuando la puerta está abierta.
4. Compruebe la ausencia de polvo en el conector de carga y la
entrada de carga. 5. Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo.Empuje el conector hasta
escuchar un "clic". Si el conector
de carga y el terminal de carga no
se conectan correctamente,
podría causar un incendio.
i
OLFP0Q5007K
■
Cargador normal
OAEEQ016030
OAEEQ016031
CCAA RRGG AARR EE LL VV EEHH ÍÍCC UU LLOO HH ÍÍBB RRIIDD OO EE NN CCHH UU FFAA BBLLEE (( CC OO NNTT..))

H13
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferencte
al modo seleccionado.
 Modo de BLOQUEO: El conector se bloquea cuando el conector de carga
está enchufado en la entrada de
carga.
 Modo AUTO: El conector se bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo. 6. Conecte el enchufe de carga a la
toma de corriente de una estación
de carga normal para iniciar elproceso de carga. 7. Compruebe que el testigo
indicador de la batería de alto
voltaje en el panel de
instrumentos se encienda. La carga no tiene lugar si el testigo indicador de la carga está
apagado. Si el conector de carga y el
enchufe de carga no están
correctamente conectados,
conecte de nuevo el cable de
carga para ejecutar el proceso decarga.i
OLFP0Q5007K
■
Cargador normalOAEEQ016032
