2017 Hyundai Ioniq Electric Omaniku Käsiraamat (in Estonian)

7-65
7Hooldus

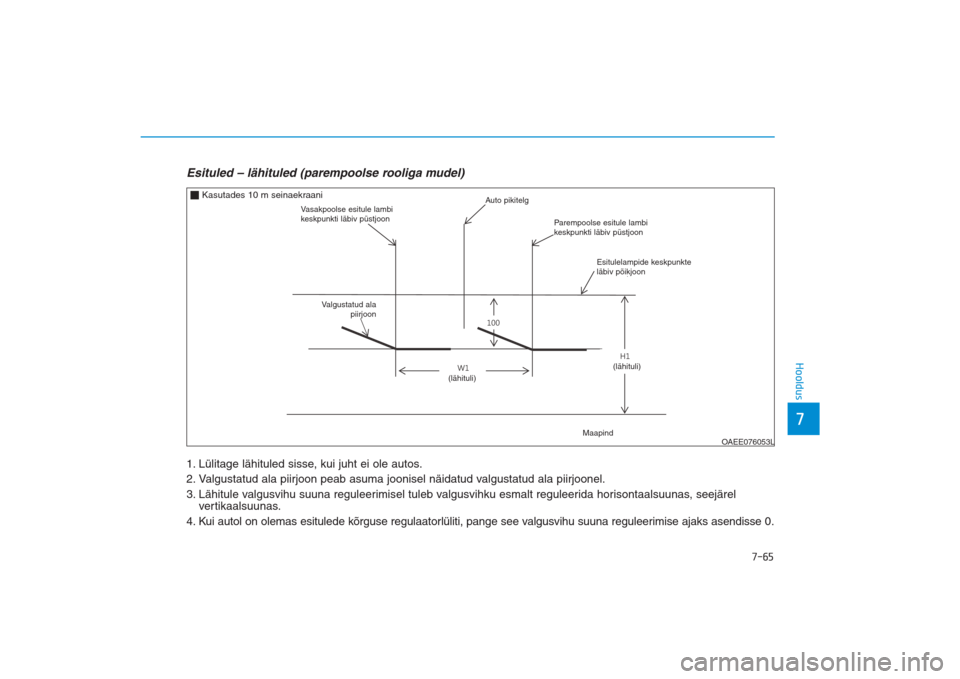

Esituled – lähituled (parempoolse rooliga mudel) 1. Lülitage lähituled sisse, kui juht ei ole autos.
2. Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
3. Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel
vertikaalsuunas.
4. Kui autol on olemas esitulede kõrguse regulaatorlüliti, pange see valgusvihu suuna reguleerimise ajaks asendisse 0.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076053L
Kasutades 10 m seinaekraani
Vasakpoolse esitule lambi
keskpunkti läbiv püstjoon
Auto pikitelg
(lähituli)
(lähituli)
Valgustatud ala
piirjoon
Maapind
Parempoolse esitule lambi
keskpunkti läbiv püstjoon
Esitulelampide keskpunkte
läbiv põikjoon
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 65

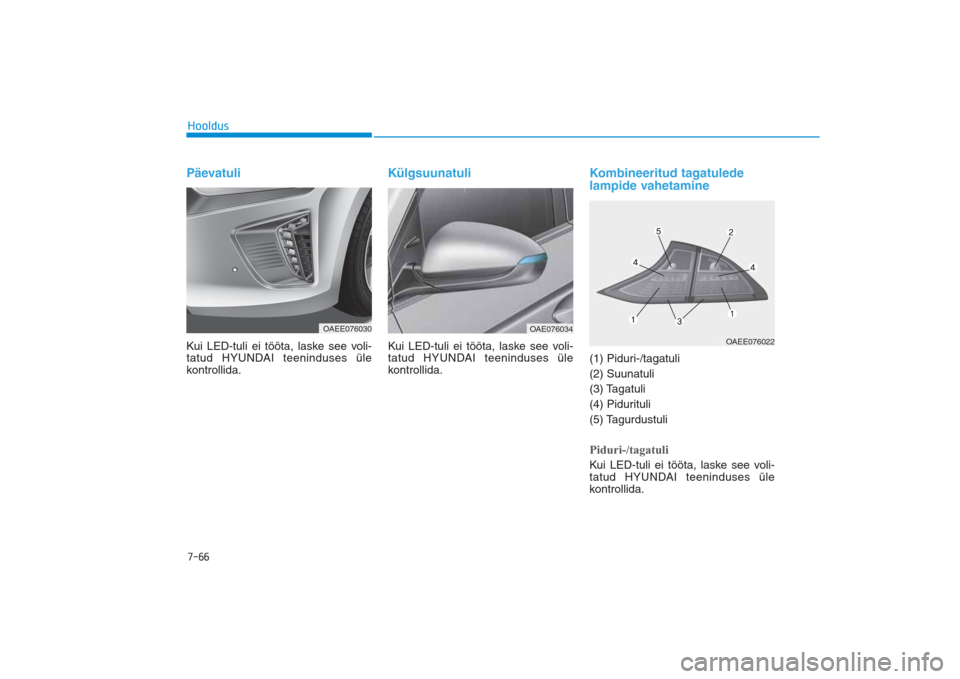

7-66HooldusPäevatuliKui LED-tuli ei tööta, laske see voli-
tatud HYUNDAI teeninduses üle
kontrollida.
KülgsuunatuliKui LED-tuli ei tööta, laske see voli-
tatud HYUNDAI teeninduses üle
kontrollida.
Kombineeritud tagatulede
lampide vahetamine(1) Piduri-/tagatuli
(2) Suunatuli
(3) Tagatuli
(4) Pidurituli
(5) TagurdustuliPiduri­/tagatuli Kui LED-tuli ei tööta, laske see voli-
tatud HYUNDAI teeninduses üle
kontrollida.
OAEE076030
OAE076034
OAEE076022
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 66

7-67
7Hooldus

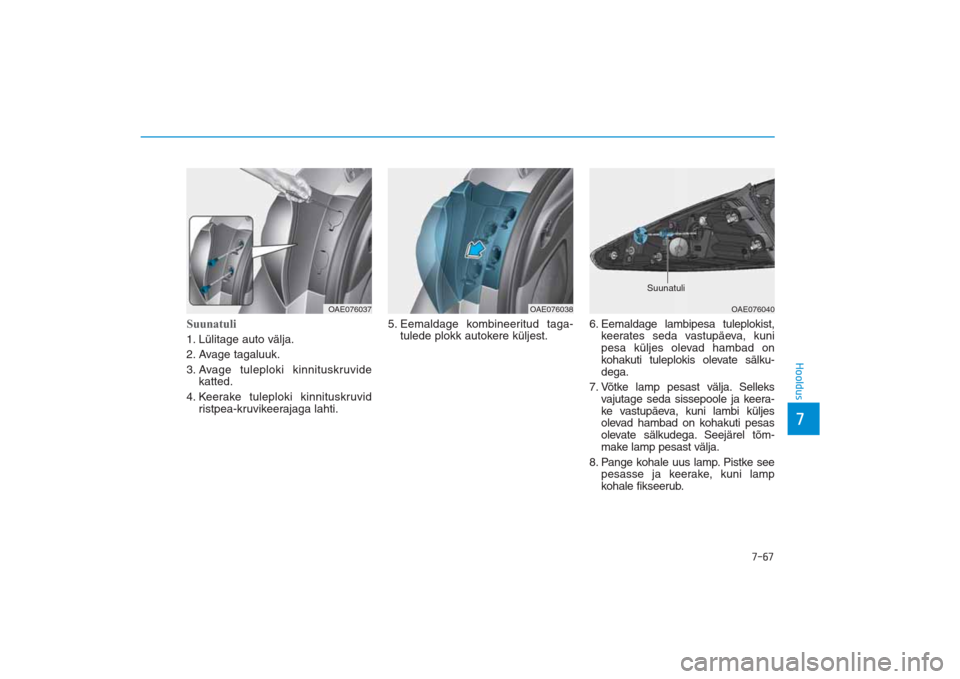

Suunatuli 1. Lülitage auto välja.
2. Avage tagaluuk.
3. Avage tuleploki kinnituskruvide
katted.
4. Keerake tuleploki kinnituskruvid
ristpea-kruvikeerajaga lahti.5. Eemaldage kombineeritud taga-
tulede plokk autokere küljest.6. Eemaldage lambipesa tuleplokist,
keerates seda vastupäeva, kuni
pesa küljes olevad hambad on
kohakuti tuleplokis olevate sälku-
dega.
7. Võtke lamp pesast välja. Selleks
vajutage seda sissepoole ja keera-
ke vastupäeva, kuni lambi küljes
olevad hambad on kohakuti pesas
olevate sälkudega. Seejärel tõm-
make lamp pesast välja.
8. Pange kohale uus lamp. Pistke see
pesasse ja keerake, kuni lamp
kohale fikseerub.
OAE076038
OAE076037
OAE076040
Suunatuli
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 67

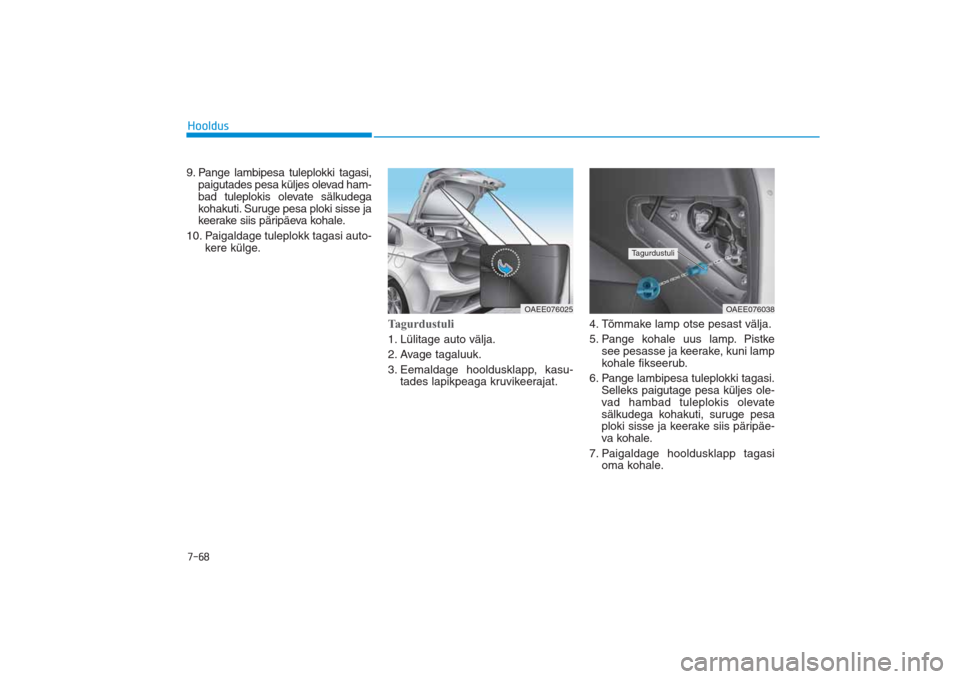

7-68Hooldus9. Pange lambipesa tuleplokki tagasi,
paigutades pesa küljes olevad ham-
bad tuleplokis olevate sälkudega
kohakuti. Suruge pesa ploki sisse ja
keerake siis päripäeva kohale.
10. Paigaldage tuleplokk tagasi auto-
kere külge.
Tagurdustuli1. Lülitage auto välja.
2. Avage tagaluuk.
3. Eemaldage hooldusklapp, kasu-
tades lapikpeaga kruvikeerajat.4. Tõmmake lamp otse pesast välja.
5. Pange kohale uus lamp. Pistke
see pesasse ja keerake, kuni lamp
kohale fikseerub.
6. Pange lambipesa tuleplokki tagasi.
Selleks paigutage pesa küljes ole-
vad hambad tuleplokis olevate
sälkudega kohakuti, suruge pesa
ploki sisse ja keerake siis päripäe-
va kohale.
7. Paigaldage hooldusklapp tagasi
oma kohale.
OAEE076038
Tagurdustuli
OAEE076025
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 68

7-69
7Hooldus

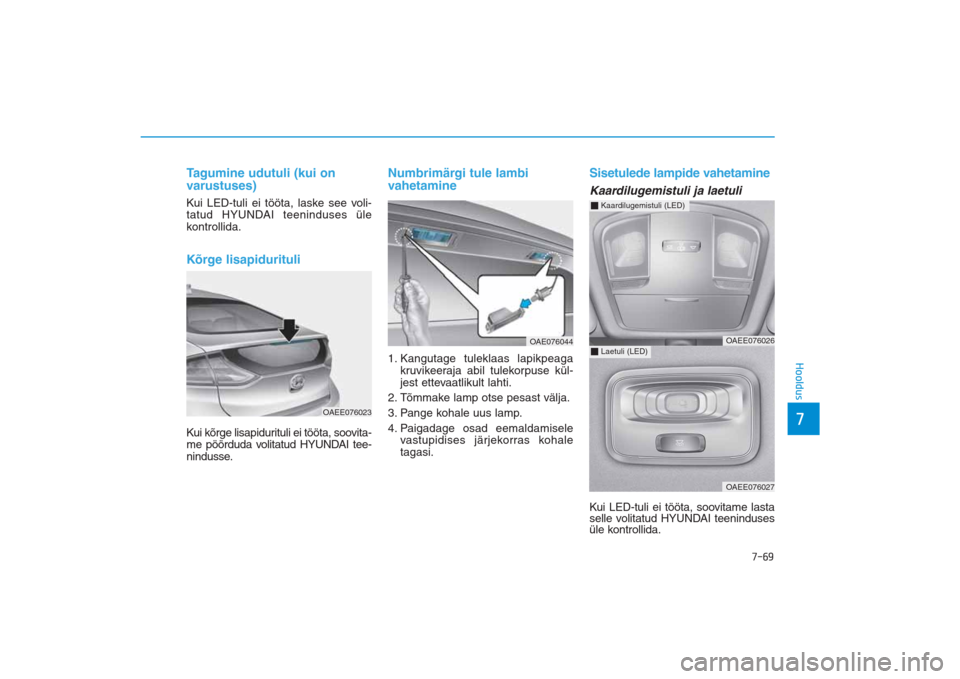

Tagumine udutuli (kui on
varustuses)Kui LED-tuli ei tööta, laske see voli-
tatud HYUNDAI teeninduses üle
kontrollida.Kõrge lisapidurituliKui kõrge lisapidurituli ei tööta, soovita-
me pöörduda volitatud HYUNDAI tee-
nindusse.
Numbrimärgi tule lambi
vahetamine1. Kangutage tuleklaas lapikpeaga
kruvikeeraja abil tulekorpuse kül-
jest ettevaatlikult lahti.
2. Tõmmake lamp otse pesast välja.
3. Pange kohale uus lamp.
4. Paigadage osad eemaldamisele
vastupidises järjekorras kohale
tagasi.
Sisetulede lampide vahetamineKaardilugemistuli ja laetuliKui LED-tuli ei tööta, soovitame lasta
selle volitatud HYUNDAI teeninduses
üle kontrollida.
OAE076044
OAEE076026
Kaardilugemistuli (LED)
OAEE076023
OAEE076027
Laetuli (LED)
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 69

7-70Hooldus

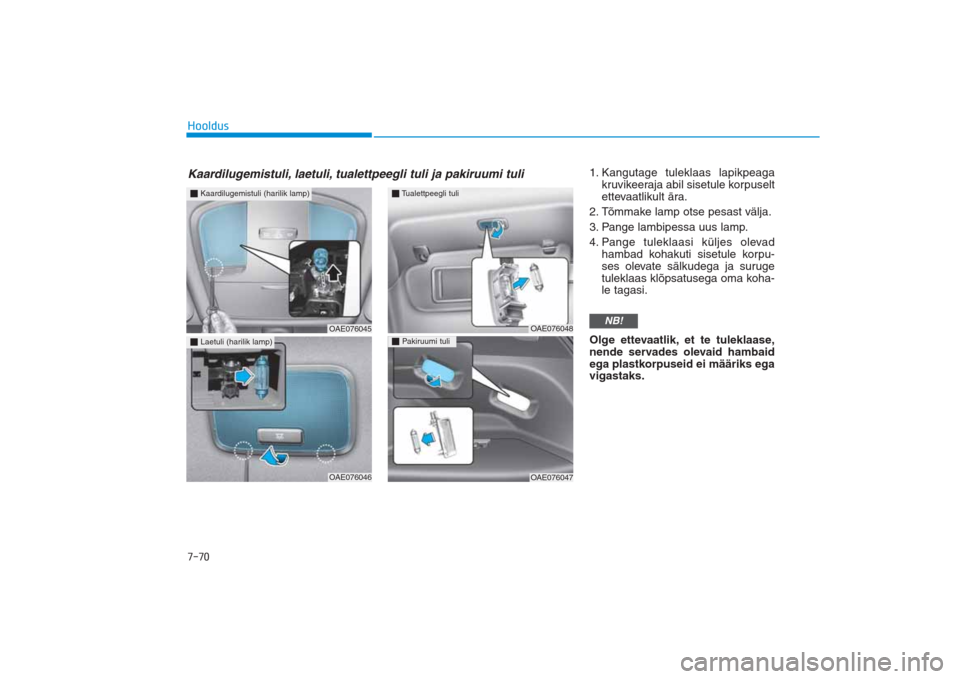

1. Kangutage tuleklaas lapikpeaga
kruvikeeraja abil sisetule korpuselt
ettevaatlikult ära.
2. Tõmmake lamp otse pesast välja.
3. Pange lambipessa uus lamp.
4. Pange tuleklaasi küljes olevad
hambad kohakuti sisetule korpu-
ses olevate sälkudega ja suruge
tuleklaas klõpsatusega oma koha-
le tagasi.
Olge ettevaatlik, et te tuleklaase,
nende servades olevaid hambaid
ega plastkorpuseid ei määriks ega
vigastaks.
NB!
Tualettpeegli tuliPakiruumi tuli
OAE076048OAE076047
Kaardilugemistuli (harilik lamp)
OAE076045OAE076046
Laetuli (harilik lamp)Kaardilugemistuli, laetuli, tualettpeegli tuli ja pakiruumi tuli
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 70

7-71
7Hooldus
VÄLINE HOOLDUSAutokere hooldusEttevaatust autokere välispinna
hooldusel! Igasuguste keemiliste puhastus-
ainete ja poleerimisvahendite kasu-
tamisel peab järgima täpselt kõiki
nende pakendeil olevaid juhtnööre.
Lugege tähelepanelikult läbi kõik
hoiatused ja ohutusnõuded, mis
sildile on trükitud. Pesemine survepesuriga• Kui kasutate auto pesemiseks sur-
vepesurit, ärge hoidke pesuri pihus-
tuspüstolit autole liiga lähedal.
Liiga väike kaugus autost või liiga
tugev veesurve võib autoosi kah-
justada või vesi võib neisse sisse
pääseda.
• Ärge suunake survepesuri veejuga
otse kaamerale, anduritele või neid
ümbritsevale alale. Survepesuri
veejuga võib anda kaamerale või
anduritele tugeva löögi, mis võib
nende töökorrale väga halvasti
mõjuda.
• Ärge hoidke pihustuspüstolit liiga
lähedal erinevatele kummi- ja plast-
katetele ning igasugustele ühen-
duskohtadele, sest tugev veejuga
võib neid kahjustada.
Värvkatte hooldusPesu Auto välispinna kaitsmiseks rooste ja
muude kahjustuste eest peske auto
vähemalt kord kuus leige või külma
veega põhjalikult puhtaks.
Kui kasutate oma autot maastiku-
sõiduks, peaksite selle iga kord
pärast maastikusõitu puhtaks pese-
ma. Olge eriti tähelepanelik soola,
pori ja igasuguse muu kogunenud
mustuse eemaldamisel. Jälgige, et
vee äravooluavad uste alaservades
ja lävekarpides püsiksid puhtad ja
takistustest vabad.
Putukad, tõrv, puuvaik, lindude välja-
heited, tööstuslikud saasteained ja
muud sarnased heitmed võivad
kahjustada teie auto värvkatet, kui
neid kohe ei eemaldata.
Isegi viivitamatu pesemine puhta
veega ei pruugi kõiki neid sadestisi
eemaldada. Kasutada tuleks värv-
kattele ohutut õrnatoimelist seepi.
Pärast pesemist loputage auto leige
või külma veega põhjalikult puhtaks.
Ärge laske seebil auto värvkattel ära
kuivada.
•Ärge kasutage kanget seepi,
kemikaale sisaldavaid pesu-
vahendeid ega kuuma vett ning
ärge peske autot otsese päike-
sepaiste käes ega siis, kui
autokere on soe. •Olge auto külgakende pesemi-
sel ettevaatlik, eriti juhul, kui
kasutate survepesurit. Vesi võib
akna vahelt sisse pääseda ja
auto võib seest märjaks saada.•Plastosade kahjustamise välti-
miseks ärge kasutage puhas-
tamiseks keemilisi lahusteid
ega tugevatoimelisi pesuvahen-
deid.
ETTEVAATUST
Pärast auto pesemist ja enne
sõiduteele suundumist kontrol-
lige aeglaselt sõites üle pidurid, et
näha, kas vesi on neile mõjunud.
Kui pidurdusvõime on halvene-
nud, kuivatage pidurid ära, vaju-
tades aeglast kiirust hoides pide-
valt kergelt piduripedaali.
HOIATUS
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 71

7-72Hooldus

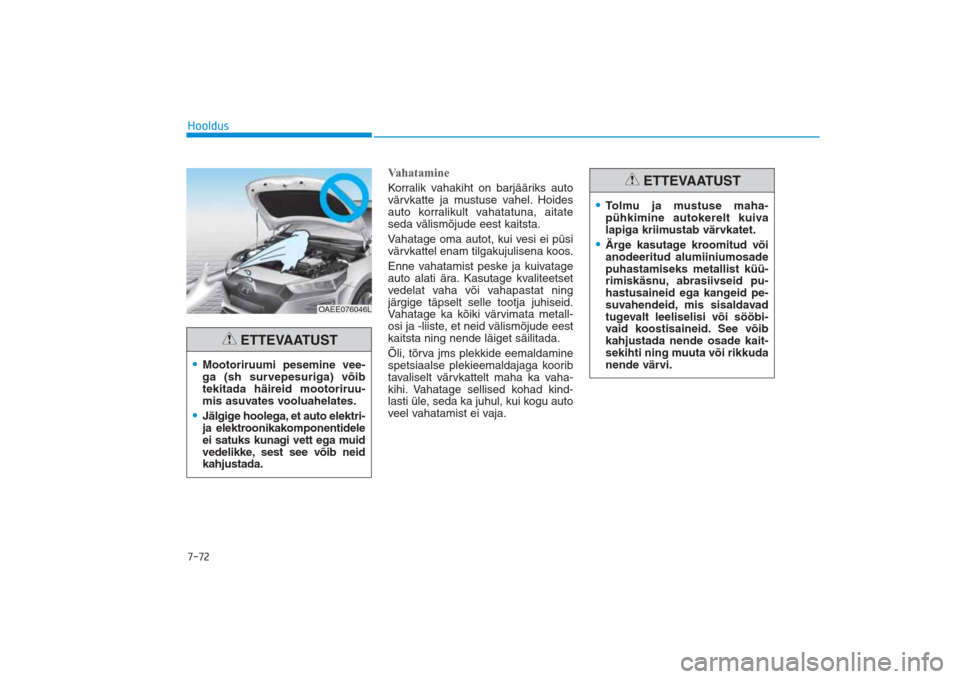

VahatamineKorralik vahakiht on barjääriks auto
värvkatte ja mustuse vahel. Hoides
auto korralikult vahatatuna, aitate
seda välismõjude eest kaitsta.
Vahatage oma autot, kui vesi ei püsi
värvkattel enam tilgakujulisena koos.
Enne vahatamist peske ja kuivatage
auto alati ära. Kasutage kvaliteetset
vedelat vaha või vahapastat ning
järgige täpselt selle tootja juhiseid.
Vahatage ka kõiki värvimata metall-
osi ja -liiste, et neid välismõjude eest
kaitsta ning nende läiget säilitada.
Õli, tõrva jms plekkide eemaldamine
spetsiaalse plekieemaldajaga koorib
tavaliselt värvkattelt maha ka vaha-
kihi. Vahatage sellised kohad kind-
lasti üle, seda ka juhul, kui kogu auto
veel vahatamist ei vaja.
OAEE076046L
•Mootoriruumi pesemine vee-
ga (sh survepesuriga) võib
tekitada häireid mootoriruu-
mis asuvates vooluahelates.•Jälgige hoolega, et auto elektri-
ja elektroonikakomponentidele
ei satuks kunagi vett ega muid
vedelikke, sest see võib neid
kahjustada.
ETTEVAATUST
•Tolmu ja mustuse maha-
pühkimine autokerelt kuiva
lapiga kriimustab värvkatet.•Ärge kasutage kroomitud või
anodeeritud alumiiniumosade
puhastamiseks metallist küü-
rimiskäsnu, abrasiivseid pu-
hastusaineid ega kangeid pe-
suvahendeid, mis sisaldavad
tugevalt leeliselisi või sööbi-
vaid koostisaineid. See võib
kahjustada nende osade kait-
sekihti ning muuta või rikkuda
nende värvi.
ETTEVAATUST
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 72
