2017 Hyundai Ioniq Electric Omaniku Käsiraamat (in Estonian)

7-49
7Hooldus

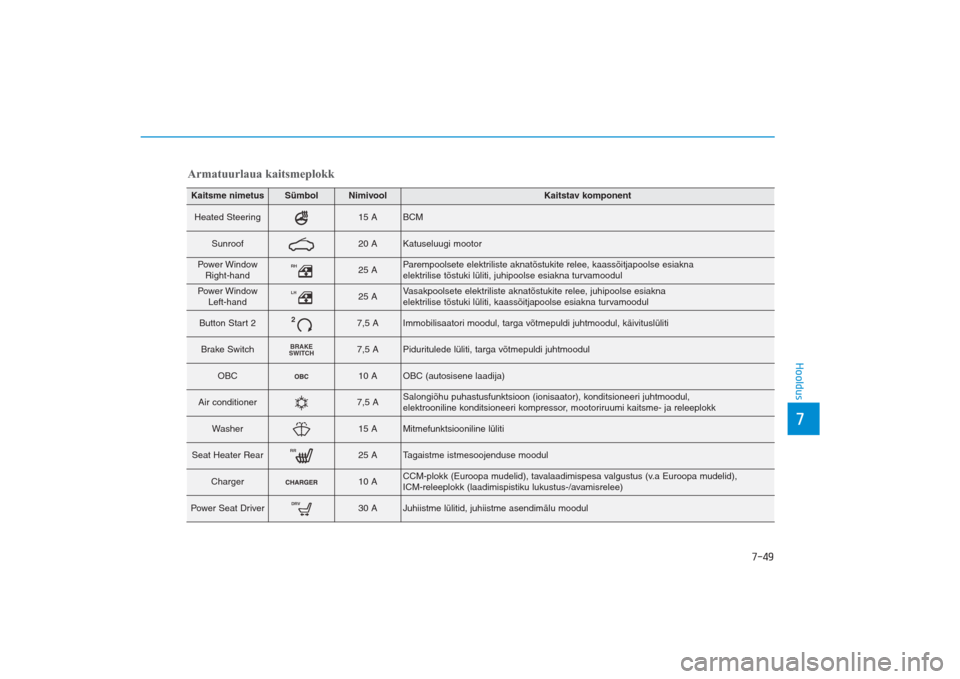

Kaitsme nimetus
Sümbol
Nimivool
Kaitstav komponent
Heated Steering
15 A
BCM
Sunroof
20 A
Katuseluugi mootor
Power Window
Right-hand
RH
25 A
Parempoolsete elektriliste aknatõstukite relee, kaassõitjapoolse esiakna
elektrilise tõstuki lüliti, juhipoolse esiakna turvamoodul
Power Window
Left-hand
LH
25 A
Vasakpoolsete elektriliste aknatõstukite relee, juhipoolse esiakna
elektrilise tõstuki lüliti, kaassõitjapoolse esiakna turvamoodul
Button Start 2
2
7,5 A
Immobilisaatori moodul, targa võtmepuldi juhtmoodul, käivituslüliti
Brake Switch
BRAKE
SWITCH
7,5 A
Piduritulede lüliti, targa võtmepuldi juhtmoodul
OBC
10 A
OBC (autosisene laadija)
Air conditioner
7,5 A
Salongiõhu puhastusfunktsioon (ionisaator), konditsioneeri juhtmoodul,
elektrooniline konditsioneeri kompressor, mootoriruumi kaitsme- ja releeplokk
Washer
15 A
Mitmefunktsiooniline lüliti
Seat Heater Rear
RR
25 A
Tagaistme istmesoojenduse moodul
Charger
10 A
CCM-plokk (Euroopa mudelid), tavalaadimispesa valgustus (v.a Euroopa mudelid),
ICM-releeplokk (laadimispistiku lukustus-/avamisrelee)
Power Seat Driver
DRV
30 A
Juhiistme lülitid, juhiistme asendimälu moodul
Armatuurlaua kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 49

7-50HooldusKaitsme nimetus

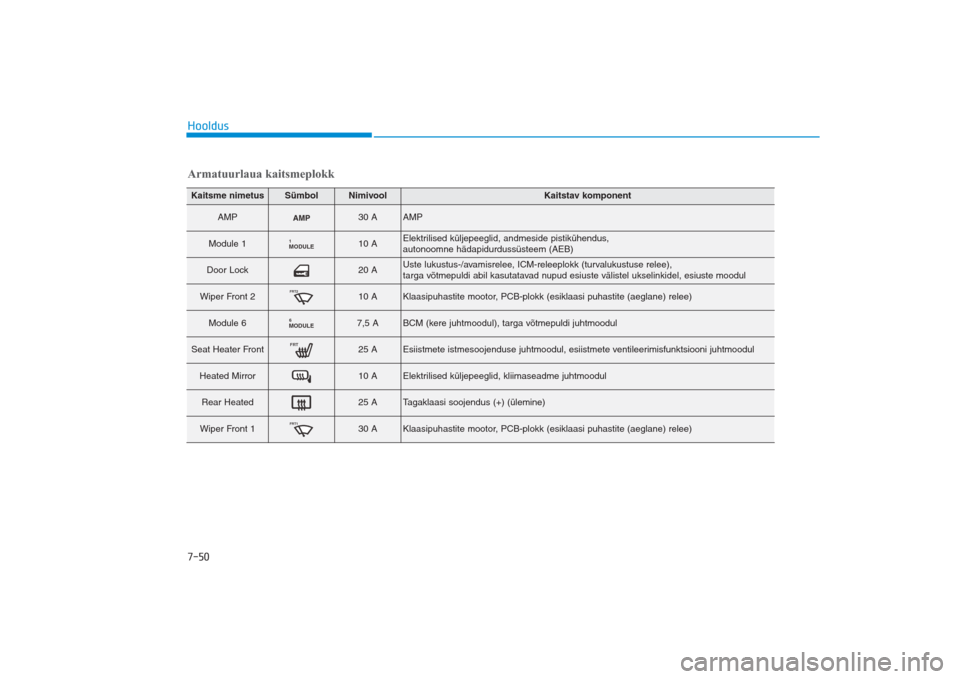

Sümbol
Nimivool
Kaitstav komponent
AMP
30 A
AMP
Module 1
MODULE1
10 A
Elektrilised küljepeeglid, andmeside pistikühendus,
autonoomne hädapidurdussüsteem (AEB)
Door Lock
20 A
Uste lukustus-/avamisrelee, ICM-releeplokk (turvalukustuse relee),
targa võtmepuldi abil kasutatavad nupud esiuste välistel ukselinkidel, esiuste moodul
Wiper Front 2
FRT2
10 A
Klaasipuhastite mootor, PCB-plokk (esiklaasi puhastite (aeglane) relee)
Module 6
MODULE6
7,5 A
BCM (kere juhtmoodul), targa võtmepuldi juhtmoodul
Seat Heater Front
FRT
25 A
Esiistmete istmesoojenduse juhtmoodul, esiistmete ventileerimisfunktsiooni juhtmoodul
Heated Mirror
10 A
Elektrilised küljepeeglid, kliimaseadme juhtmoodul
Rear Heated
25 A
Tagaklaasi soojendus (+) (ülemine)
Wiper Front 1
FRT1
30 A
Klaasipuhastite mootor, PCB-plokk (esiklaasi puhastite (aeglane) relee)
Armatuurlaua kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 50

7-51
7Hooldus

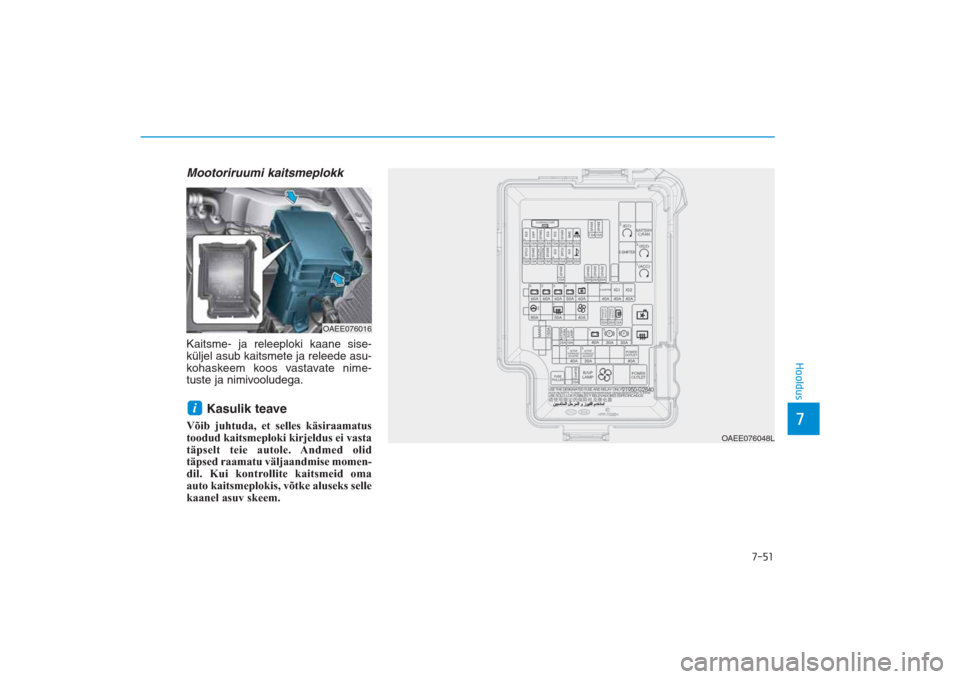

Mootoriruumi kaitsmeplokkKaitsme- ja releeploki kaane sise-
küljel asub kaitsmete ja releede asu-
kohaskeem koos vastavate nime-
tuste ja nimivooludega.
Kasulik teave
Võib juhtuda, et selles käsiraamatus
toodud kaitsmeploki kirjeldus ei vasta
täpselt teie autole. Andmed olid
täpsed raamatu väljaandmise momen­
dil. Kui kontrollite kaitsmeid oma
auto kaitsmeplokis, võtke aluseks selle
kaanel asuv skeem.i
OAEE076016
OAEE076048L
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 51

7-52HooldusMootoriruumi kaitsmeplokk

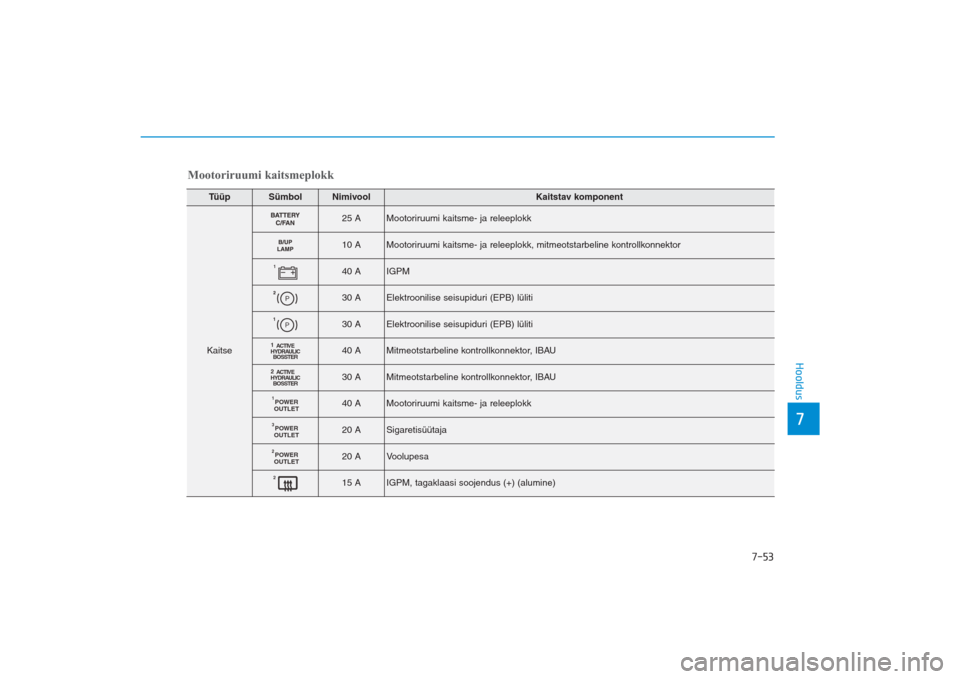

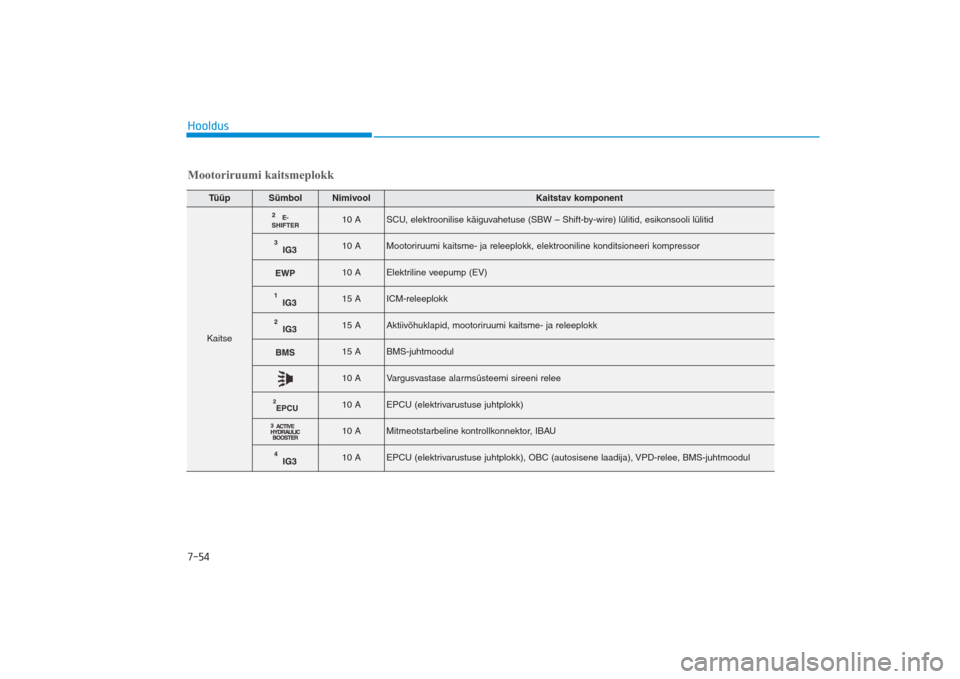

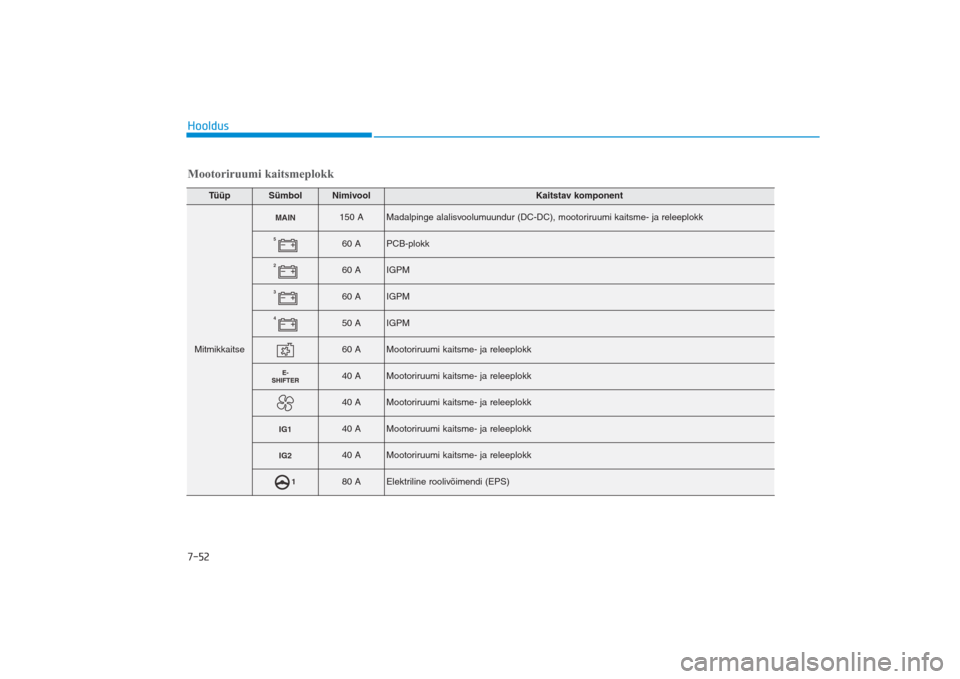

Tüüp
Sümbol
Nimivool
Kaitstav komponent
Mitmikkaitse
MAIN
150 A
Madalpinge alalisvoolumuundur (DC-DC), mootoriruumi kaitsme- ja releeplokk
5
60 A
PCB-plokk
2
60 A
IGPM
3
60 A
IGPM
4
50 A
IGPM
60 A
Mootoriruumi kaitsme- ja releeplokk
40 A
Mootoriruumi kaitsme- ja releeplokk
40 A
Mootoriruumi kaitsme- ja releeplokk
IG1
40 A
Mootoriruumi kaitsme- ja releeplokk
IG2
40 A
Mootoriruumi kaitsme- ja releeplokk
1
80 A
Elektriline roolivõimendi (EPS)
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:45 Page 52

7-53
7Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
25 A
Mootoriruumi kaitsme- ja releeplokk
10 A
Mootoriruumi kaitsme- ja releeplokk, mitmeotstarbeline kontrollkonnektor
1
40 A
IGPM
30 A
Elektroonilise seisupiduri (EPB) lüliti
30 A
Elektroonilise seisupiduri (EPB) lüliti
1
ACTIVE
HYDRAULIC
BOSSTER
40 A
Mitmeotstarbeline kontrollkonnektor, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER
30 A
Mitmeotstarbeline kontrollkonnektor, IBAU
POWER
OUTLET1
40 A
Mootoriruumi kaitsme- ja releeplokk
POWER
OUTLET3
20 A
Sigaretisüütaja
POWER
OUTLET2
20 A
Voolupesa
2
15 A
IGPM, tagaklaasi soojendus (+) (alumine)
Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 53

7-54Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
10 A
SCU, elektroonilise käiguvahetuse (SBW – Shift-by-wire) lülitid, esikonsooli lülitid
10 A
Mootoriruumi kaitsme- ja releeplokk, elektrooniline konditsioneeri kompressor
10 A
Elektriline veepump (EV)
15 A
ICM-releeplokk
15 A
Aktiivõhuklapid, mootoriruumi kaitsme- ja releeplokk
15 A
BMS-juhtmoodul
10 A
Vargusvastase alarmsüsteemi sireeni relee
10 A
EPCU (elektrivarustuse juhtplokk)
10 A
Mitmeotstarbeline kontrollkonnektor, IBAU
10 A
EPCU (elektrivarustuse juhtplokk), OBC (autosisene laadija), VPD-relee, BMS-juhtmoodul
Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 54

7-55
7Hooldus
Tüüp
Sümbol
Nimivool
Kaitstav komponent
Kaitse
15 A
EPCU (elektrivarustuse juhtplokk)
20 A
PCB-plokk
20 A
Signaali relee
Mootoriruumi kaitsmeplokk
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 55

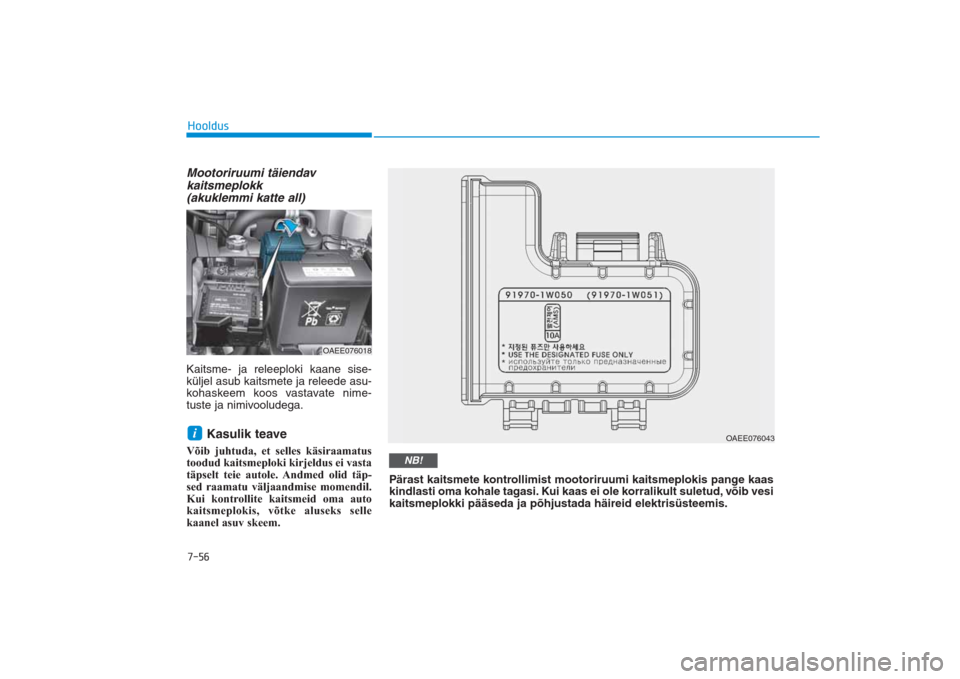

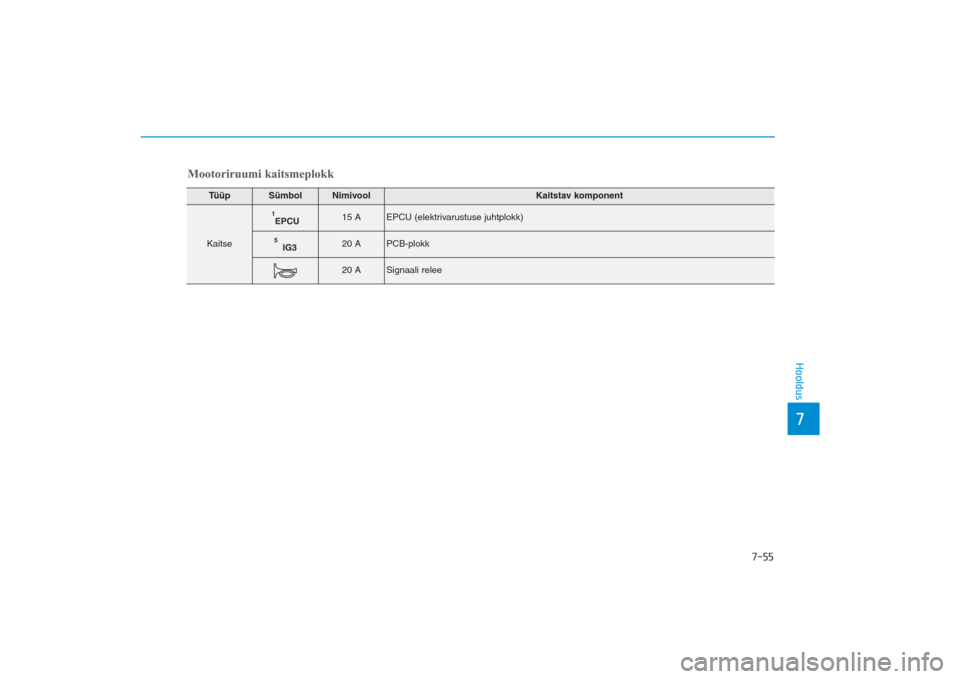

Mootoriruumi täiendav
kaitsmeplokk
(akuklemmi katte all)Kaitsme- ja releeploki kaane sise-
küljel asub kaitsmete ja releede asu-
kohaskeem koos vastavate nime-
tuste ja nimivooludega.
Kasulik teave
Võib juhtuda, et selles käsiraamatus
toodud kaitsmeploki kirjeldus ei vasta
täpselt teie autole. Andmed olid täp­
sed raamatu väljaandmise momendil.
Kui kontrollite kaitsmeid oma auto
kaitsmeplokis, võtke aluseks selle
kaanel asuv skeem.i7-56Hooldus
OAEE076018
OAEE076043
Pärast kaitsmete kontrollimist mootoriruumi kaitsmeplokis pange kaas
kindlasti oma kohale tagasi. Kui kaas ei ole korralikult suletud, võib vesi
kaitsmeplokki pääseda ja põhjustada häireid elektrisüsteemis.
NB!
AE EV Eng 7_EE_CM(FL).qxd 16.03.2017 22:46 Page 56
