2017 Hyundai Ioniq Electric Omaniku Käsiraamat (in Estonian)

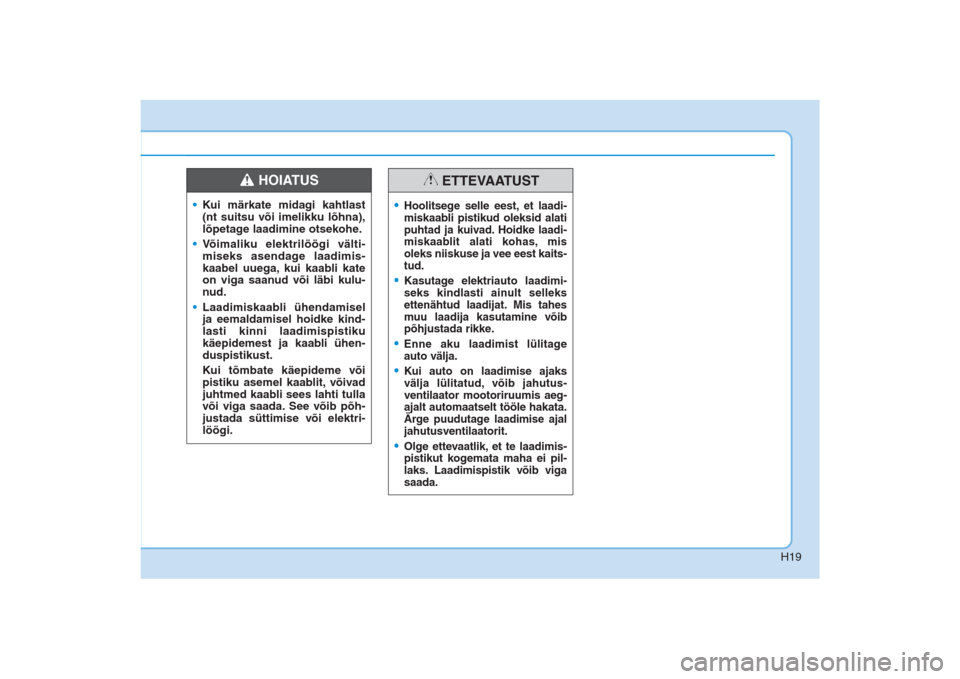

H19
•Kui märkate midagi kahtlast
(nt suitsu või imelikku lõhna),
lõpetage laadimine otsekohe. •Võimaliku elektrilöögi välti-
miseks asendage laadimis-
kaabel uuega, kui kaabli kate
on viga saanud või läbi kulu-
nud. •Laadimiskaabli ühendamisel
ja eemaldamisel hoidke kind-
lasti kinni laadimispistiku
käepidemest ja kaabli ühen-
duspistikust.
Kui tõmbate käepideme või
pistiku asemel kaablit, võivad
juhtmed kaabli sees lahti tulla
või viga saada. See võib põh-
justada süttimise või elektri-
löögi.
HOIATUS
•Hoolitsege selle eest, et laadi-
miskaabli pistikud oleksid alati
puhtad ja kuivad. Hoidke laadi-
miskaablit alati kohas, mis
oleks niiskuse ja vee eest kaits-
tud. •Kasutage elektriauto laadimi-
seks kindlasti ainult selleks
ettenähtud laadijat. Mis tahes
muu laadija kasutamine võib
põhjustada rikke.•Enne aku laadimist lülitage
auto välja. •Kui auto on laadimise ajaks
välja lülitatud, võib jahutus-
ventilaator mootoriruumis aeg-
ajalt automaatselt tööle hakata.
Ärge puudutage laadimise ajal
jahutusventilaatorit. •Olge ettevaatlik, et te laadimis-
pistikut kogemata maha ei pil-
laks. Laadimispistik võib viga
saada.
ETTEVAATUST
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 19

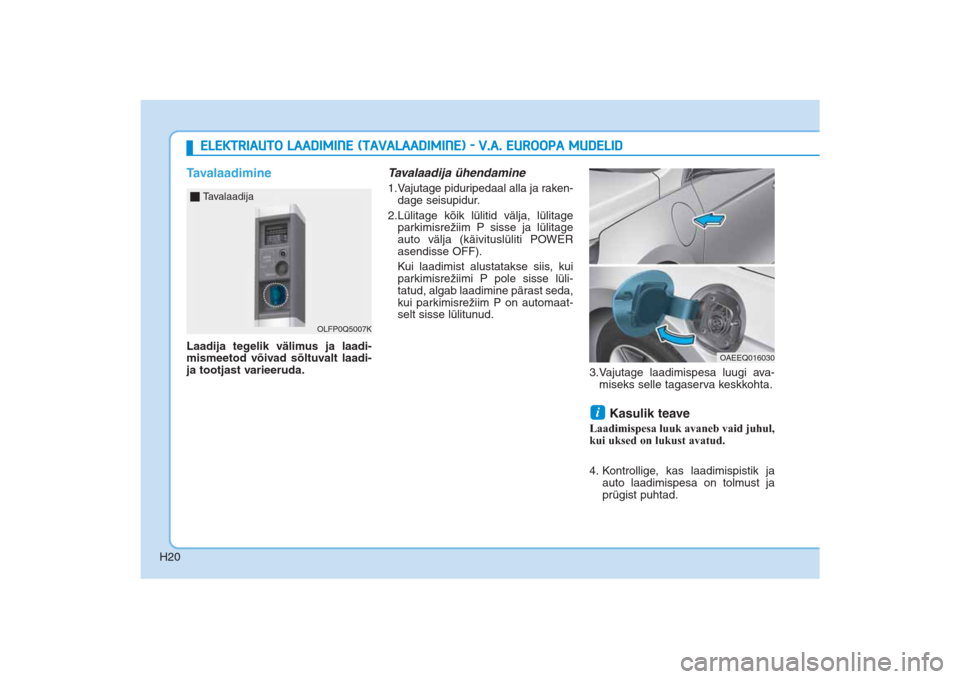

H20
TavalaadimineLaadija tegelik välimus ja laadi-
mismeetod võivad sõltuvalt laadi-
ja tootjast varieeruda.
Tavalaadija ühendamine1.Vajutage piduripedaal alla ja raken-
dage seisupidur.
2.Lülitage kõik lülitid välja, lülitage
parkimisrežiim P sisse ja lülitage
auto välja (käivituslüliti POWER
asendisse OFF).
Kui laadimist alustatakse siis, kui
parkimisrežiimi P pole sisse lüli-
tatud, algab laadimine pärast seda,
kui parkimisrežiim P on automaat-
selt sisse lülitunud.
3.Vajutage laadimispesa luugi ava-
miseks selle tagaserva keskkohta.
Kasulik teave
Laadimispesa luuk avaneb vaid juhul,
kui uksed on lukust avatud.
4. Kontrollige, kas laadimispistik ja
auto laadimispesa on tolmust ja
prügist puhtad. i
ELEKTRIAUTO LAADIMINE (TAVALAADIMINE) ­ V.A. EUROOPA MUDELID
OLFP0Q5007K
 Tavalaadija
OAEEQ016030
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 20

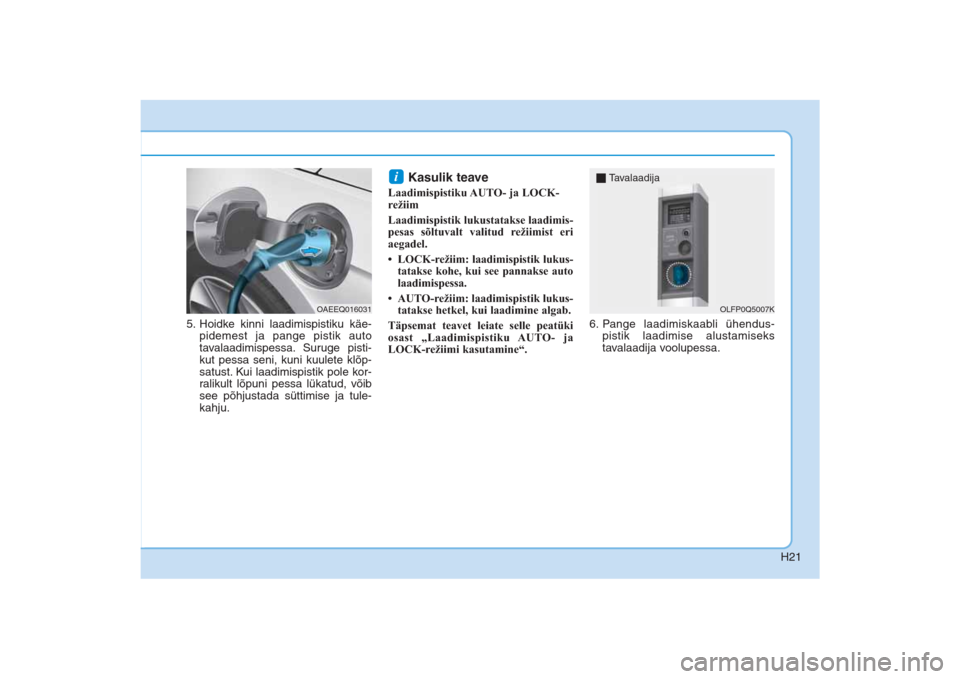

H21
5. Hoidke kinni laadimispistiku käe-
pidemest ja pange pistik auto
tavalaadimispessa. Suruge pisti-
kut pessa seni, kuni kuulete klõp-
satust. Kui laadimispistik pole kor-
ralikult lõpuni pessa lükatud, võib
see põhjustada süttimise ja tule-
kahju.
Kasulik teave
Laadimispistiku AUTO­ ja LOCK­
režiim
Laadimispistik lukustatakse laadimis­
pesas sõltuvalt valitud režiimist eri
aegadel.
• LOCK­režiim: laadimispistik lukus­
tatakse kohe, kui see pannakse auto
laadimispessa.
• AUTO­režiim: laadimispistik lukus­
tatakse hetkel, kui laadimine algab.
Täpsemat teavet leiate selle peatüki
osast „Laadimispistiku AUTO­ ja
LOCK­režiimi kasutamine“.6. Pange laadimiskaabli ühendus-
pistik laadimise alustamiseks
tavalaadija voolupessa.i
OLFP0Q5007K
 Tavalaadija
OAEEQ016031
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 21

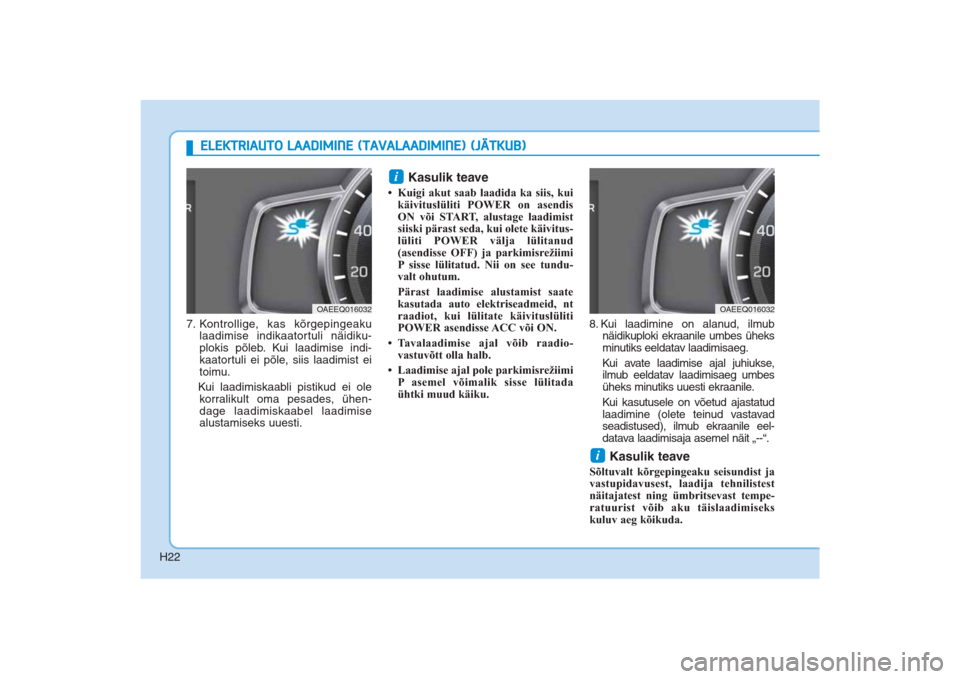

H22
7. Kontrollige, kas kõrgepingeaku
laadimise indikaatortuli näidiku-
plokis põleb. Kui laadimise indi-
kaatortuli ei põle, siis laadimist ei
toimu.
Kui laadimiskaabli pistikud ei ole
korralikult oma pesades, ühen-
dage laadimiskaabel laadimise
alustamiseks uuesti.
Kasulik teave
• Kuigi akut saab laadida ka siis, kui
käivituslüliti POWER on asendis
ON või START, alustage laadimist
siiski pärast seda, kui olete käivitus­
lüliti POWER välja lülitanud
(asendisse OFF) ja parkimisrežiimi
P sisse lülitatud. Nii on see tundu­
valt ohutum.
Pärast laadimise alustamist saate
kasutada auto elektriseadmeid, nt
raadiot, kui lülitate käivituslüliti
POWER asendisse ACC või ON.
• Tavalaadimise ajal võib raadio­
vastuvõtt olla halb.
• Laadimise ajal pole parkimisrežiimi
P asemel võimalik sisse lülitada
ühtki muud käiku. 8. Kui laadimine on alanud, ilmub
näidikuploki ekraanile umbes üheks
minutiks eeldatav laadimisaeg.
Kui avate laadimise ajal juhiukse,
ilmub eeldatav laadimisaeg umbes
üheks minutiks uuesti ekraanile.
Kui kasutusele on võetud ajastatud
laadimine (olete teinud vastavad
seadistused), ilmub ekraanile eel-
datava laadimisaja asemel näit „--“.
Kasulik teave
Sõltuvalt kõrgepingeaku seisundist ja
vastupidavusest, laadija tehnilistest
näitajatest ning ümbritsevast tempe­
ratuurist võib aku täislaadimiseks
kuluv aeg kõikuda.
i
i
OAEEQ016032
OAEEQ016032
ELEKTRIAUTO LAADIMINE (TAVALAADIMINE) (JÄTKUB)
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 22

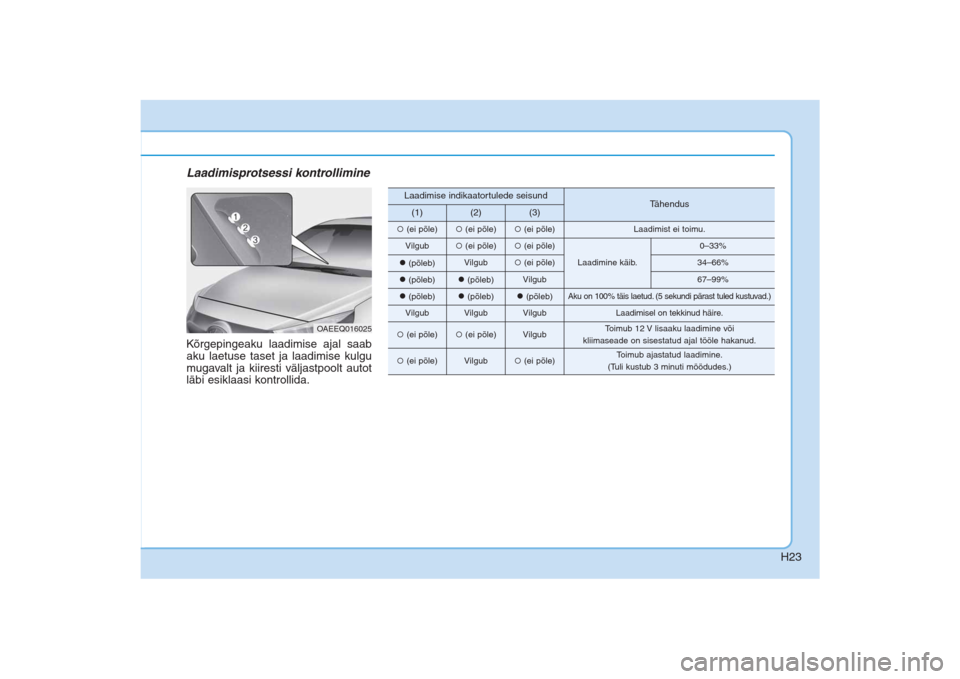

H23
Laadimisprotsessi kontrollimineKõrgepingeaku laadimise ajal saab
aku laetuse taset ja laadimise kulgu
mugavalt ja kiiresti väljastpoolt autot
läbi esiklaasi kontrollida.
OAEEQ016025
Laadimise indikaatortulede seisund
Tähendus
(1)
(2)
(3)
(ei põle)
(ei põle)
(ei põle)
Laadimist ei toimu.
Vilgub
(ei põle)
(ei põle)
Laadimine käib.
0–33%
(põleb)
Vilgub
(ei põle)
34–66%
(põleb)
(põleb)
Vilgub
67–99%
(põleb)
(põleb)
(põleb)
Aku on 100% täis laetud. (5 sekundi pärast tuled kustuvad.)
Vilgub
Vilgub
Vilgub
Laadimisel on tekkinud häire.
(ei põle)
(ei põle)
Vilgub
Toimub 12 V lisaaku laadimine või
kliimaseade on sisestatud ajal tööle hakanud.
(ei põle)
Vilgub
(ei põle)
Toimub ajastatud laadimine.
(Tuli kustub 3 minuti möödudes.)
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 23

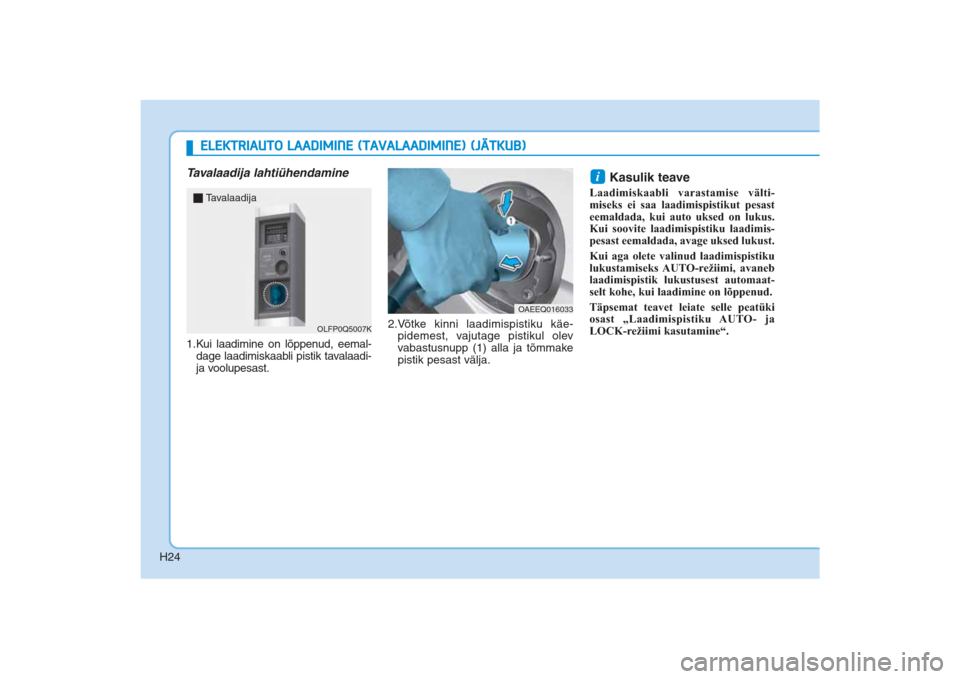

H24
Tavalaadija lahtiühendamine1.Kui laadimine on lõppenud, eemal-
dage laadimiskaabli pistik tavalaadi-
ja voolupesast. 2.Võtke kinni laadimispistiku käe-
pidemest, vajutage pistikul olev
vabastusnupp (1) alla ja tõmmake
pistik pesast välja.
Kasulik teave
Laadimiskaabli varastamise välti­
miseks ei saa laadimispistikut pesast
eemaldada, kui auto uksed on lukus.
Kui soovite laadimispistiku laadimis­
pesast eemaldada, avage uksed lukust.
Kui aga olete valinud laadimispistiku
lukustamiseks AUTO­režiimi, avaneb
laadimispistik lukustusest automaat­
selt kohe, kui laadimine on lõppenud.
Täpsemat teavet leiate selle peatüki
osast „Laadimispistiku AUTO­ ja
LOCK­režiimi kasutamine“.i
OAEEQ016033
OLFP0Q5007K
TavalaadijaELEKTRIAUTO LAADIMINE (TAVALAADIMINE) (JÄTKUB)
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 24

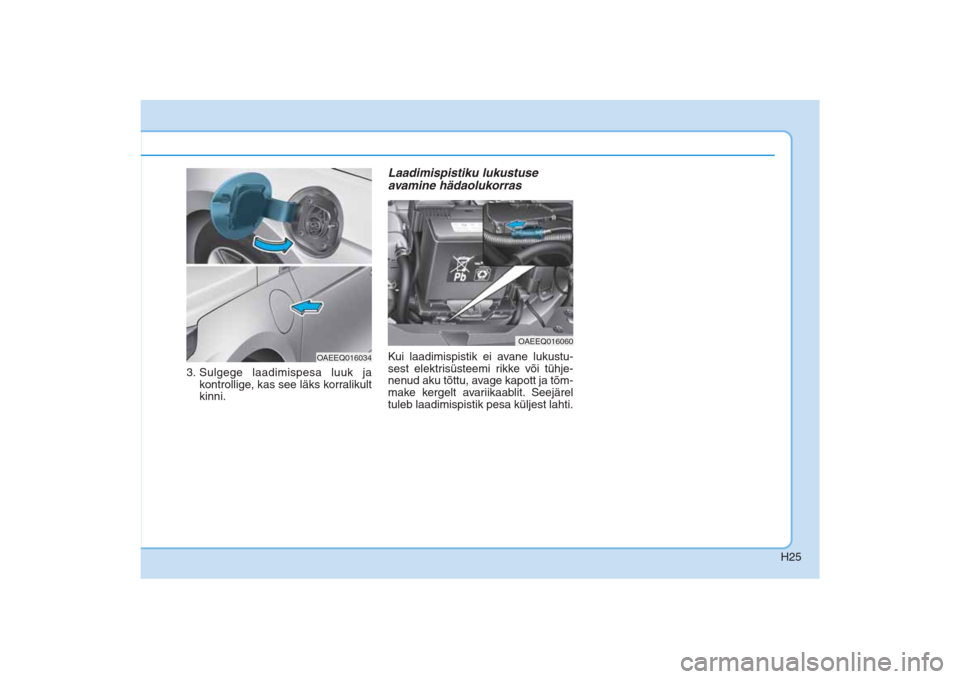

H25
3. Sulgege laadimispesa luuk ja
kontrollige, kas see läks korralikult
kinni.
Laadimispistiku lukustuse
avamine hädaolukorrasKui laadimispistik ei avane lukustu-
sest elektrisüsteemi rikke või tühje-
nenud aku tõttu, avage kapott ja tõm-
make kergelt avariikaablit. Seejärel
tuleb laadimispistik pesa küljest lahti.
OAEEQ016060
OAEEQ016034
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 25

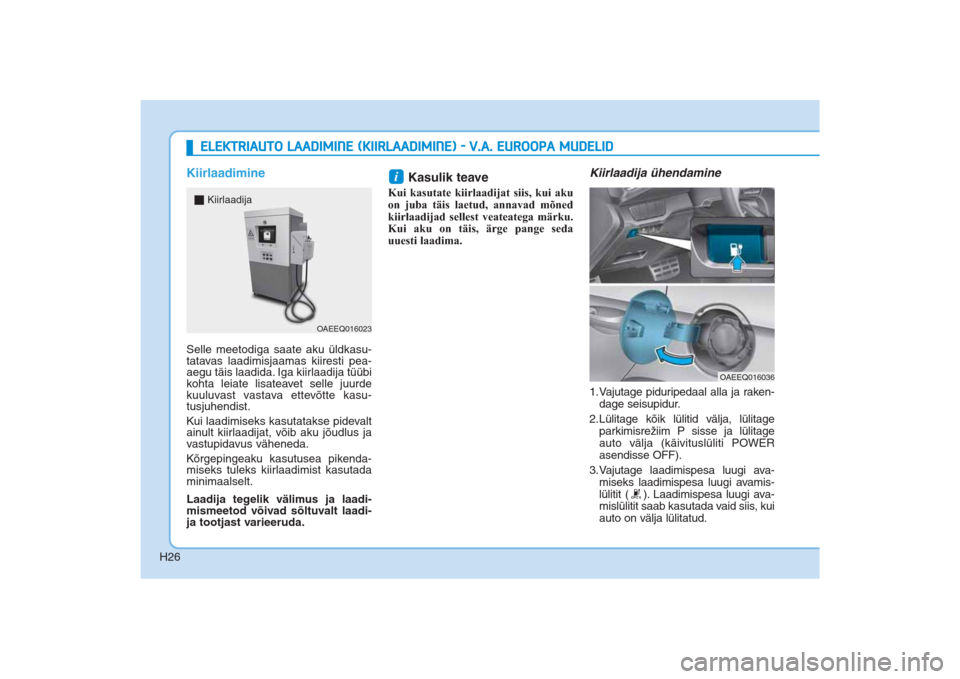

H26
KiirlaadimineSelle meetodiga saate aku üldkasu-
tatavas laadimisjaamas kiiresti pea-
aegu täis laadida. Iga kiirlaadija tüübi
kohta leiate lisateavet selle juurde
kuuluvast vastava ettevõtte kasu-
tusjuhendist.
Kui laadimiseks kasutatakse pidevalt
ainult kiirlaadijat, võib aku jõudlus ja
vastupidavus väheneda.
Kõrgepingeaku kasutusea pikenda-
miseks tuleks kiirlaadimist kasutada
minimaalselt.
Laadija tegelik välimus ja laadi-
mismeetod võivad sõltuvalt laadi-
ja tootjast varieeruda.
Kasulik teave
Kui kasutate kiirlaadijat siis, kui aku
on juba täis laetud, annavad mõned
kiirlaadijad sellest veateatega märku.
Kui aku on täis, ärge pange seda
uuesti laadima.
Kiirlaadija ühendamine1.Vajutage piduripedaal alla ja raken-
dage seisupidur.
2.Lülitage kõik lülitid välja, lülitage
parkimisrežiim P sisse ja lülitage
auto välja (käivituslüliti POWER
asendisse OFF).
3.Vajutage laadimispesa luugi ava-
miseks laadimispesa luugi avamis-
lülitit ( ). Laadimispesa luugi ava-
mislülitit saab kasutada vaid siis, kui
auto on välja lülitatud.
i
ELEKTRIAUTO LAADIMINE (KIIRLAADIMINE) ­ V.A. EUROOPA MUDELID
OAEEQ016023
Kiirlaadija
OAEEQ016036
AE EV Eng system intro_EE_BH hma foreword.qxd 16.03.2017 22:09 Page 26
