Manutenção
7 45

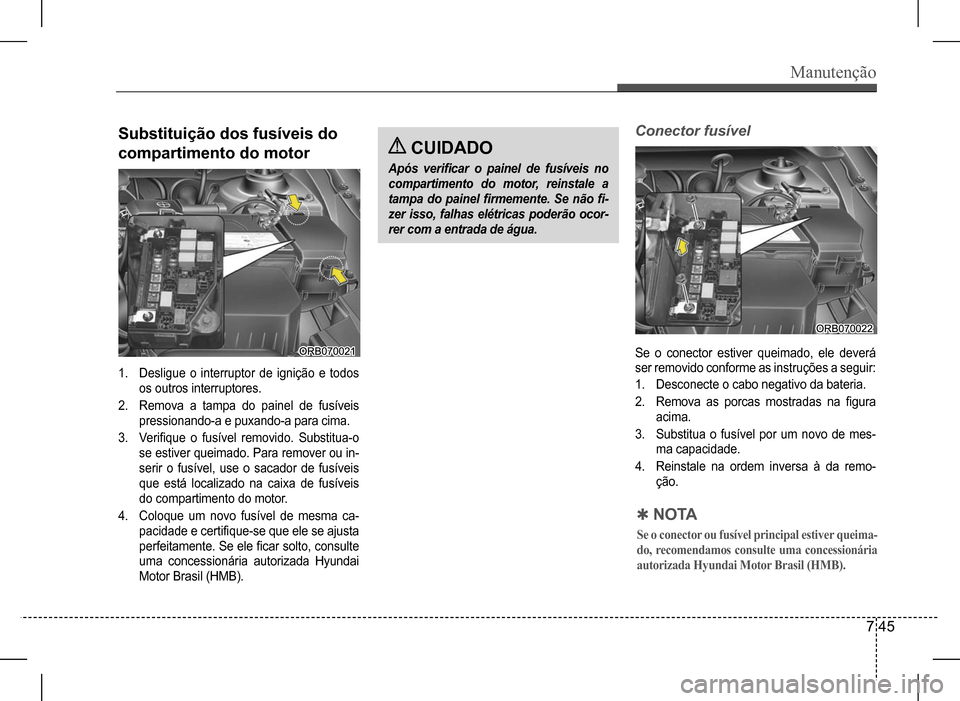

Substituição dos fusíveis do
compartimento do motor
1. Desligue o interruptor de ignição e todos
os outros interruptores.
2. Remova a tampa do painel de fusíveis
pressionando-a e puxando-a para cima.
3. Verifique o fusível removido. Substitua-o
se estiver queimado. Para remover ou in-
serir o fusível, use o sacador de fusíveis
que está localizado na caixa de fusíveis
do compartimento do motor.
4. Coloque um novo fusível de mesma ca-
pacidade e certifique-se que ele se ajusta
perfeitamente. Se ele ficar solto, consulte
uma concessionária autorizada Hyundai
Motor Brasil (HMB).
CUIDADO
Após verificar o painel de fusíveis no
compartimento do motor, reinstale a
tampa do painel firmemente. Se não fi-
zer isso, falhas elétricas poderão ocor-
rer com a entrada de água.
Se o conector estiver queimado, ele deverá
ser removido conforme as instruções a seguir:
1. Desconecte o cabo negativo da bateria.
2. Remova as porcas mostradas na figura
acima.
3. Substitua o fusível por um novo de mes-
ma capacidade.
4. Reinstale na ordem inversa à da remo-
ção.
Conector fusível
QN O TA
Se o conector ou fusível principal estiver queima-
do, recomendamos consulte uma concessionária
autorizada Hyundai Motor Brasil (HMB).

Manutenção
7 46

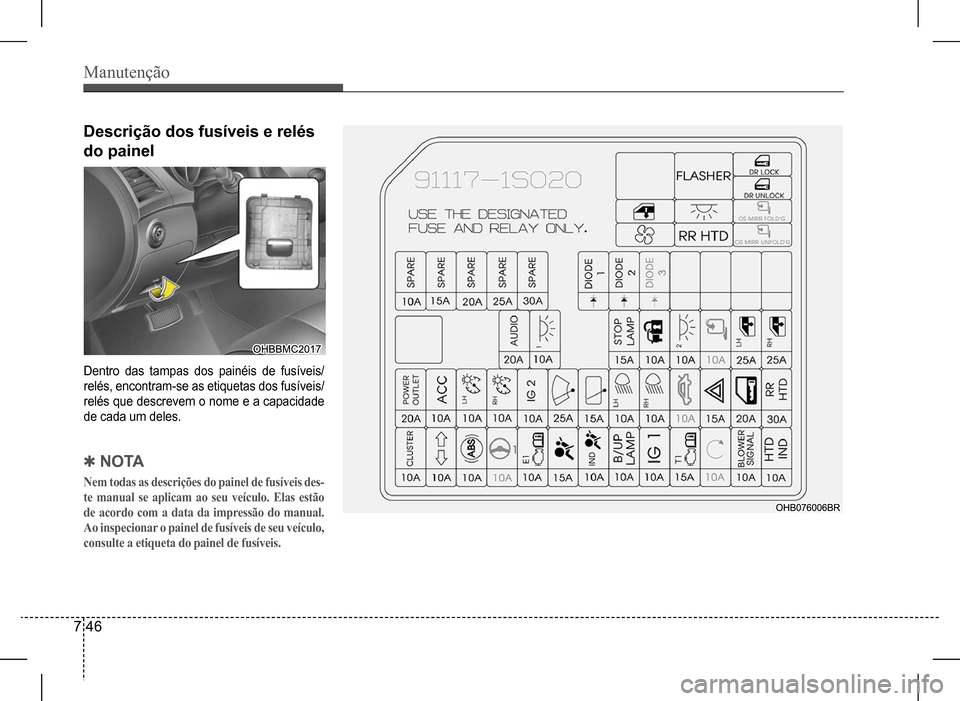

Descrição dos fusíveis e relés
do painel
Dentro das tampas dos painéis de fusíveis/
relés, encontram-se as etiquetas dos fusíveis/
relés que descrevem o nome e a capacidade
de cada um deles.
QN O TA
Nem todas as descrições do painel de fusíveis des-
te manual se aplicam ao seu veículo. Elas estão
de acordo com a data da impressão do manual.
Ao inspecionar o painel de fusíveis de seu veículo,
consulte a etiqueta do painel de fusíveis.

Manutenção
7 47
RelésSímboloFunçãoTipo
Relé 1M33FLASHERUnidade das luzes indicadoras de direção e luzes de advertênciaMicro Plug
Relé 2M34Relé de travamento das portas Micro Plug
Relé 3M35Relé de destravamento das portasMicro Plug
Relé 4M36Relé dos vidros elétricosMicro Plug
Relé 5M37Relé da luz interiorMicro Plug
Relé 6M38Relé do ventilador da ventilação internaMicro Plug
Relé 7M39RR HTDRelé do desembaçador traseiroMicro Plug

Manutenção
7 48
SímboloCorrenteComponentes protegidos
AUDIO20ASistema de áudio
10A
Painel de instrumentos, Conector de dados, Módulo de controle da carroceria (BCM), Luz do compartimento de bagagem,
Módulo de controle do ar condicionado, Relógio digital, Luzes de leitura (sem para-sol), Sensor ultrassônico de proteção de
intrusão, Luz do teto, Luz de cortesia LE/LD
STOP LAMP15AInterruptor das luzes de freio
10AMódulo do imobilizador, Módulo MTS
10ACaixa de conectores fusíveis do painel de instrumentos (Relé 5)
25AInterruptor principal dos vidros elétricos
25AInterruptor principal dos vidros elétricos
Interruptor do vidro elétrico do passageiro
POWER OUTLET20ATomada de força
ACC10ASistema de áudio, Interruptor dos espelhos retrovisores externos, Relógio digital, Módulo de controle da carroceria (BCM)
10AFaróis, Luz da placa de licença, Luzes combinadas traseiras (externa/interna) LE
10A
Relógio digital, Conectores AUX e USB, Interruptor de advertência, sistema de áudio, Iluminação da alavanca seletora da
transmissão automática, Painel de instrumentos, Iluminação do interruptor do ventilador, Interruptor principal dos vidros
elétricos, Módulo de controle do ar condicionado, Interruptor de funcionamento incorreto, Luzes combinadas traseiras
(interna/externa) LD, Faróis LD, Caixa de conectores, Fusíveis do compartimento do motor (Relé 10) (Com acionamento
automático dos faróis)

Manutenção
7 49

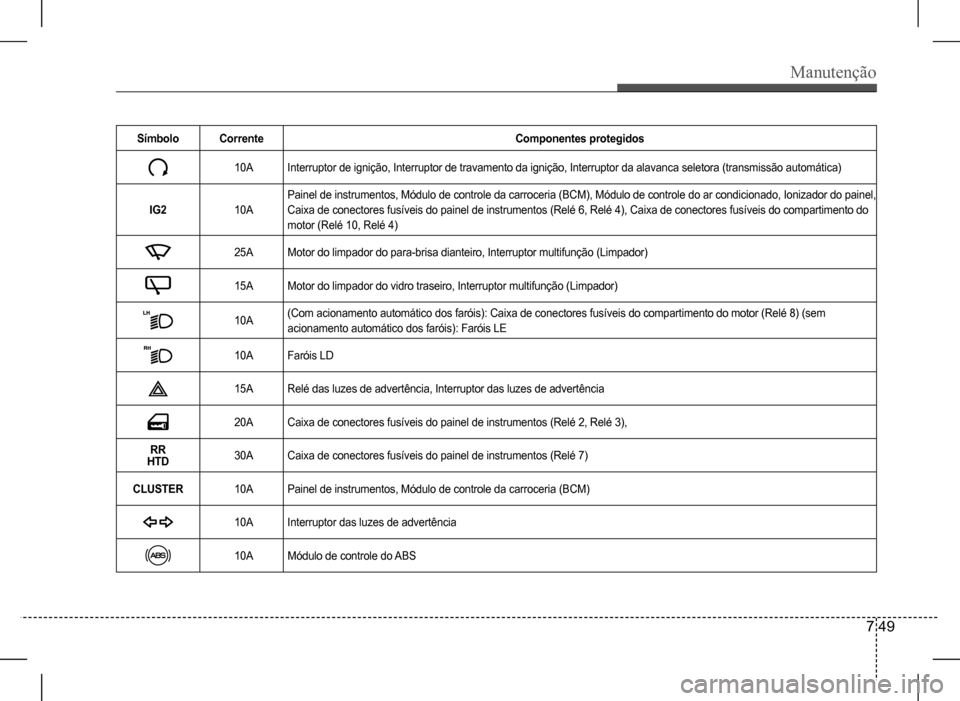

SímboloCorrenteComponentes protegidos
10AInterruptor de ignição, Interruptor de travamento da ignição, Interruptor da alavanca seletora (transmissão automática)
IG210A
Painel de instrumentos, Módulo de controle da carroceria (BCM), Módulo de controle do ar condicionado, Ionizador do painel,
Caixa de conectores fusíveis do painel de instrumentos (Relé 6, Relé 4), Caixa de conectores fusíveis do compartimento do
motor (Relé 10, Relé 4)
25AMotor do limpador do para-brisa dianteiro, Interruptor multifunção (Limpador)
15AMotor do limpador do vidro traseiro, Interruptor multifunção (Limpador)
10A(Com acionamento automático dos faróis): Caixa de conectores fusíveis do compartimento do motor (Relé 8) (sem
acionamento automático dos faróis): Faróis LE
10AFaróis LD
15ARelé das luzes de advertência, Interruptor das luzes de advertência
20ACaixa de conectores fusíveis do painel de instrumentos (Relé 2, Relé 3),
RR HTD30ACaixa de conectores fusíveis do painel de instrumentos (Relé 7)
CLUSTER10APainel de instrumentos, Módulo de controle da carroceria (BCM)
10AInterruptor das luzes de advertência
10AMódulo de controle do ABS

Manutenção
7 50

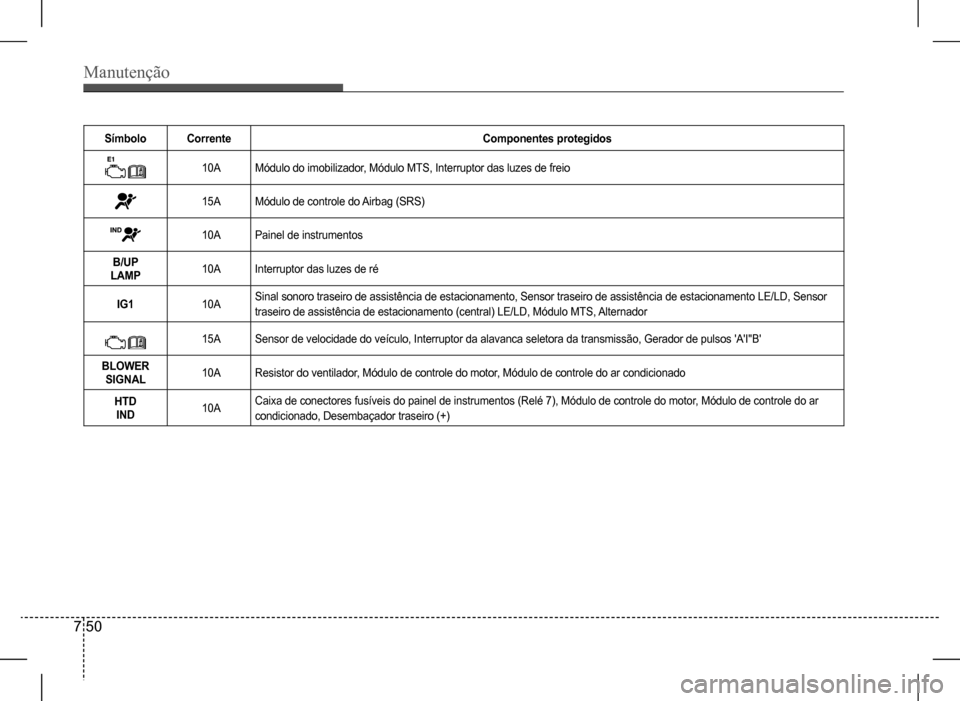

SímboloCorrenteComponentes protegidos
10AMódulo do imobilizador, Módulo MTS, Interruptor das luzes de freio
15AMódulo de controle do Airbag (SRS)
10APainel de instrumentos
B/UP LAMP10AInterruptor das luzes de ré
IG110ASinal sonoro traseiro de assistência de estacionamento, Sensor traseiro de assistência de estacionamento LE/LD, Sensor
traseiro de assistência de estacionamento (central) LE/LD, Módulo MTS, Alternador
15ASensor de velocidade do veículo, Interruptor da alavanca seletora da transmissão, Gerador de pulsos 'A'I"B'
BLOWER SIGNAL10AResistor do ventilador, Módulo de controle do motor, Módulo de controle do ar condicionado
HTD IND10ACaixa de conectores fusíveis do painel de instrumentos (Relé 7), Módulo de controle do motor, Módulo de controle do ar
condicionado, Desembaçador traseiro (+)

Manutenção
7 51
Caixa de fusíveis do
compartimento do motor

Manutenção
7 52

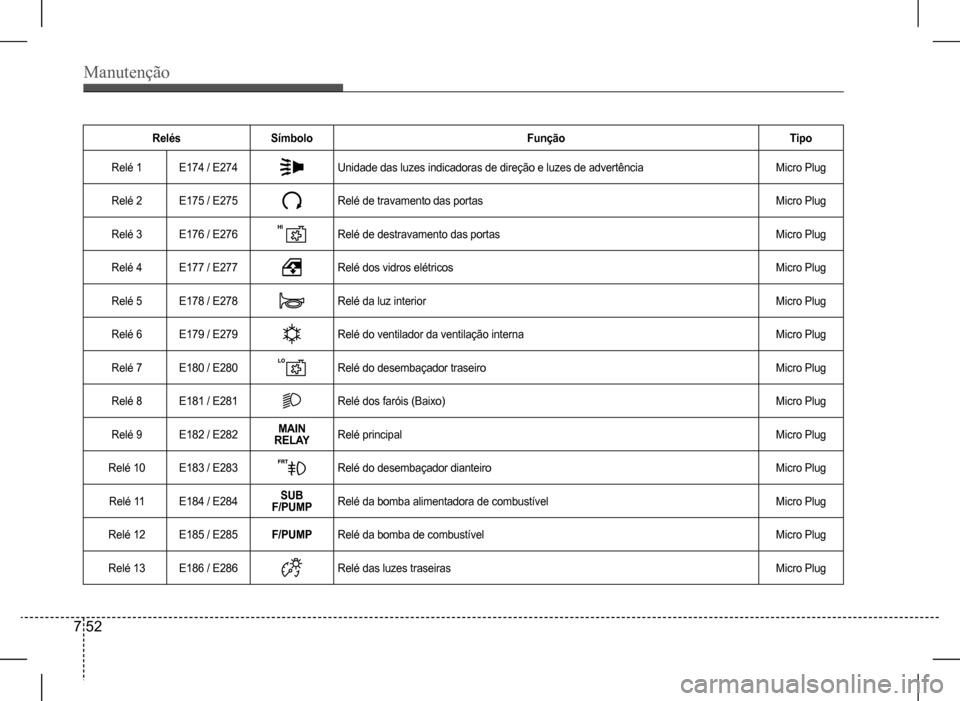

RelésSímboloFunçãoTipo
Relé 1E174 / E274Unidade das luzes indicadoras de direção e luzes de advertênciaMicro Plug
Relé 2E175 / E275Relé de travamento das portas Micro Plug
Relé 3E176 / E276Relé de destravamento das portasMicro Plug
Relé 4E177 / E277Relé dos vidros elétricosMicro Plug
Relé 5E178 / E278Relé da luz interiorMicro Plug
Relé 6E179 / E279Relé do ventilador da ventilação internaMicro Plug
Relé 7E180 / E280Relé do desembaçador traseiroMicro Plug
Relé 8E181 / E281Relé dos faróis (Baixo)Micro Plug
Relé 9E182 / E282MAIN RELAYRelé principalMicro Plug
Relé 10E183 / E283Relé do desembaçador dianteiroMicro Plug
Relé 11E184 / E284SUB F/PUMPRelé da bomba alimentadora de combustívelMicro Plug
Relé 12E185 / E285F/PUMPRelé da bomba de combustívelMicro Plug
Relé 13E186 / E286Relé das luzes traseirasMicro Plug
