2017 Hyundai HB20 Manual do proprietário (in Portuguese)

Índice ilustrado
2 3

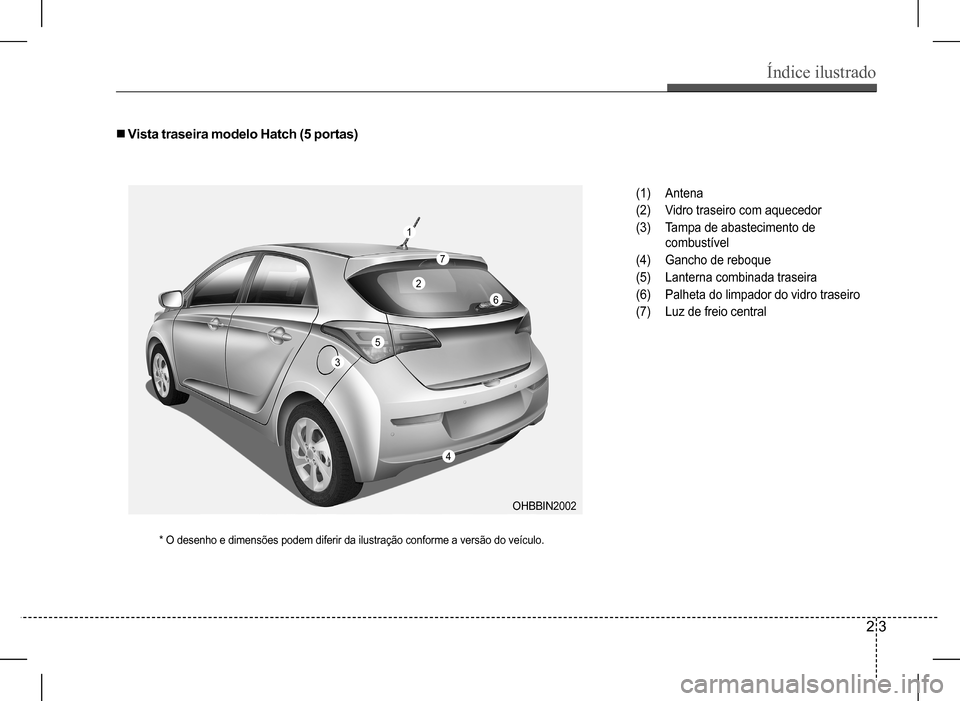

n Vista traseira modelo Hatch (5 portas)
(1) Antena
(2) Vidro traseiro com aquecedor
(3) Tampa de abastecimento de
combustível
(4) Gancho de reboque
(5) Lanterna combinada traseira
(6) Palheta do limpador do vidro traseiro
(7) Luz de freio central
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
OHBBIN2002
6
4
1
2
3
5
7

Índice ilustrado
2 4

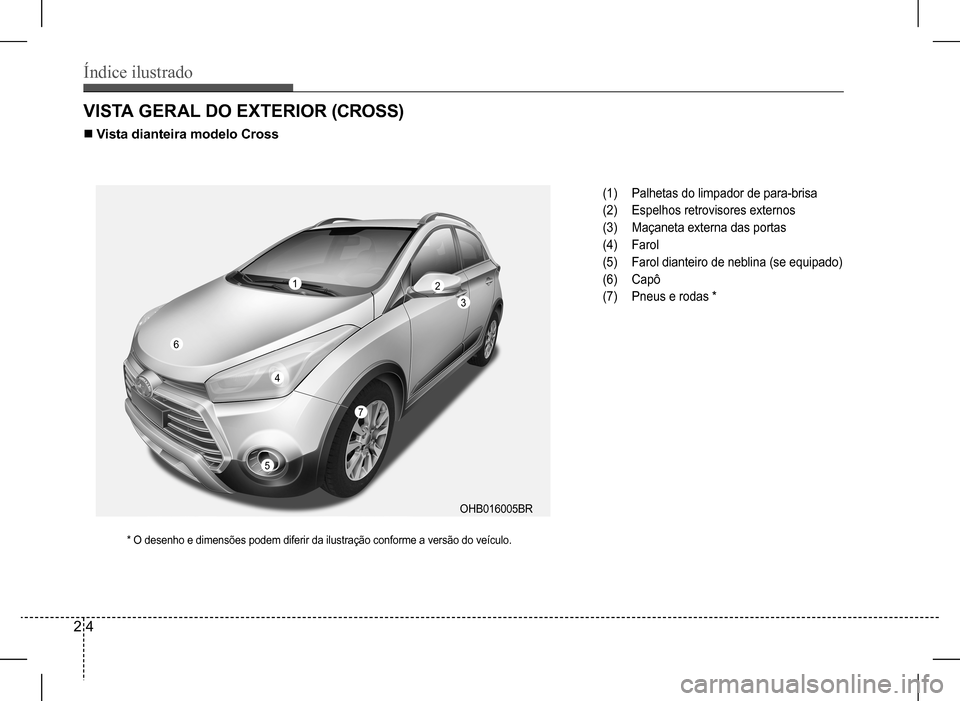

VISTA GERAL DO EXTERIOR (CROSS)
n Vista dianteira modelo Cross
(1) Palhetas do limpador de para-brisa
(2) Espelhos retrovisores externos
(3) Maçaneta externa das portas
(4) Farol
(5) Farol dianteiro de neblina (se equipado)
(6) Capô
(7) Pneus e rodas *
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
6
4
1 2
3
5
7
OHB016005BR

Índice ilustrado
2 5

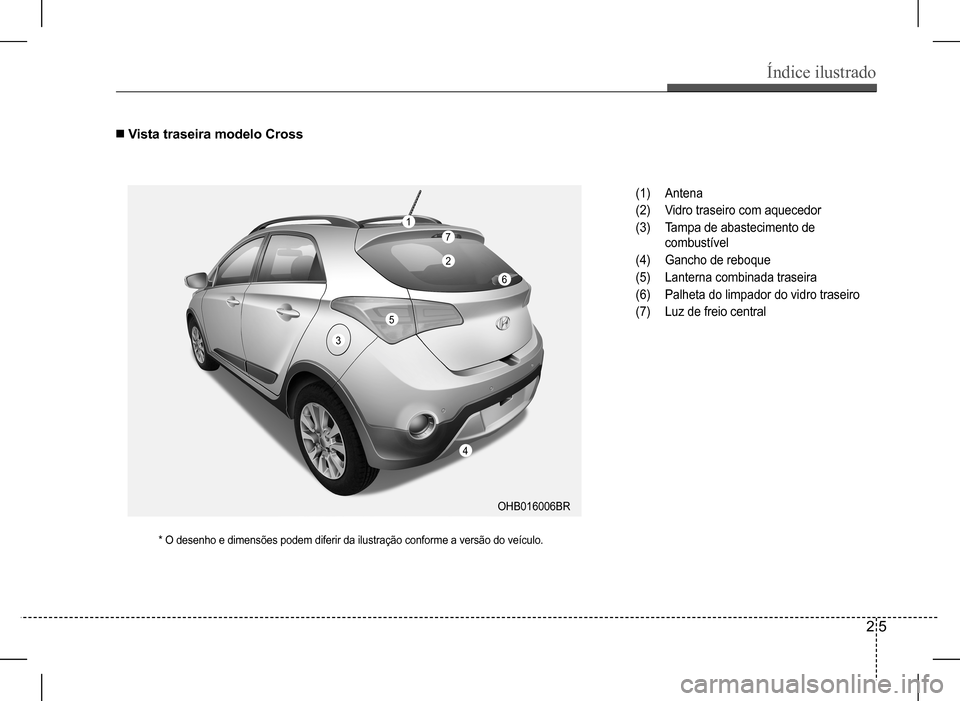

n Vista traseira modelo Cross
(1) Antena
(2) Vidro traseiro com aquecedor
(3) Tampa de abastecimento de
combustível
(4) Gancho de reboque
(5) Lanterna combinada traseira
(6) Palheta do limpador do vidro traseiro
(7) Luz de freio central
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
OHB016006BR
6
4
1
2
3
5
7

Índice ilustrado
2 6

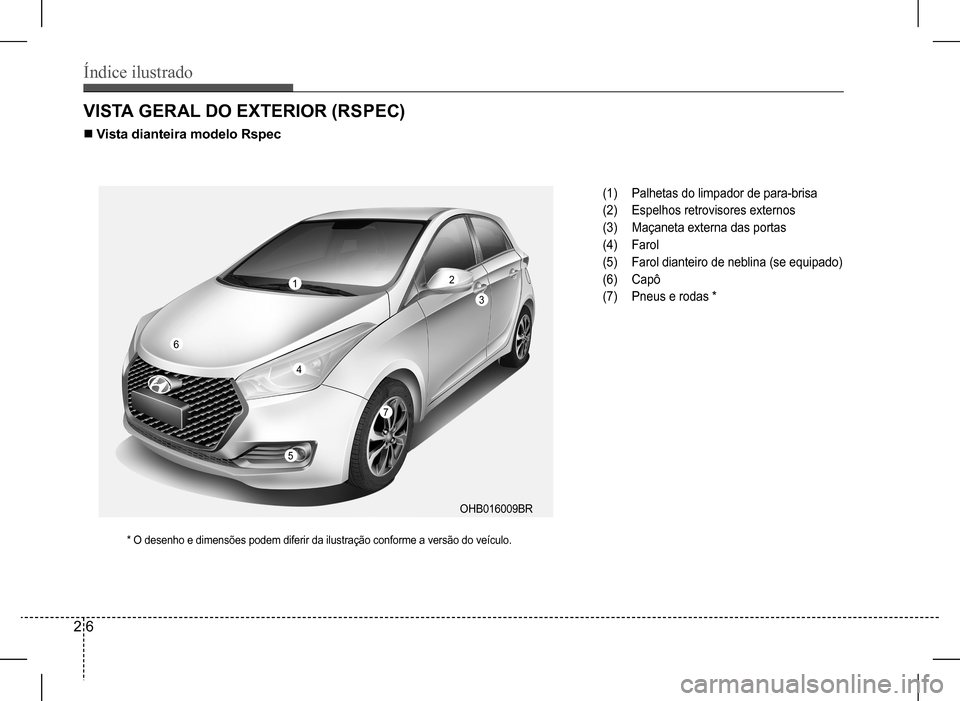

VISTA GERAL DO EXTERIOR (RSPEC)
n Vista dianteira modelo Rspec
(1) Palhetas do limpador de para-brisa
(2) Espelhos retrovisores externos
(3) Maçaneta externa das portas
(4) Farol
(5) Farol dianteiro de neblina (se equipado)
(6) Capô
(7) Pneus e rodas *
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
6
4
1 2
3
5
7
OHB016009BR

Índice ilustrado
2 7

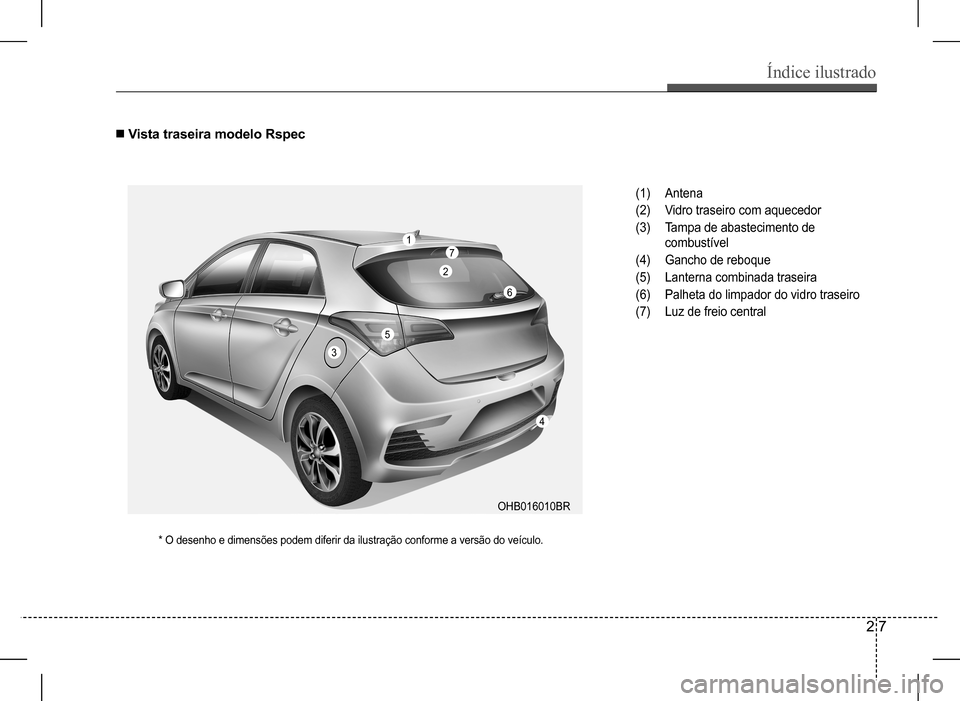

n Vista traseira modelo Rspec
(1) Antena
(2) Vidro traseiro com aquecedor
(3) Tampa de abastecimento de
combustível
(4) Gancho de reboque
(5) Lanterna combinada traseira
(6) Palheta do limpador do vidro traseiro
(7) Luz de freio central
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
OHB016010BR
6
4
1
2
3
5
7

Índice ilustrado
2 8

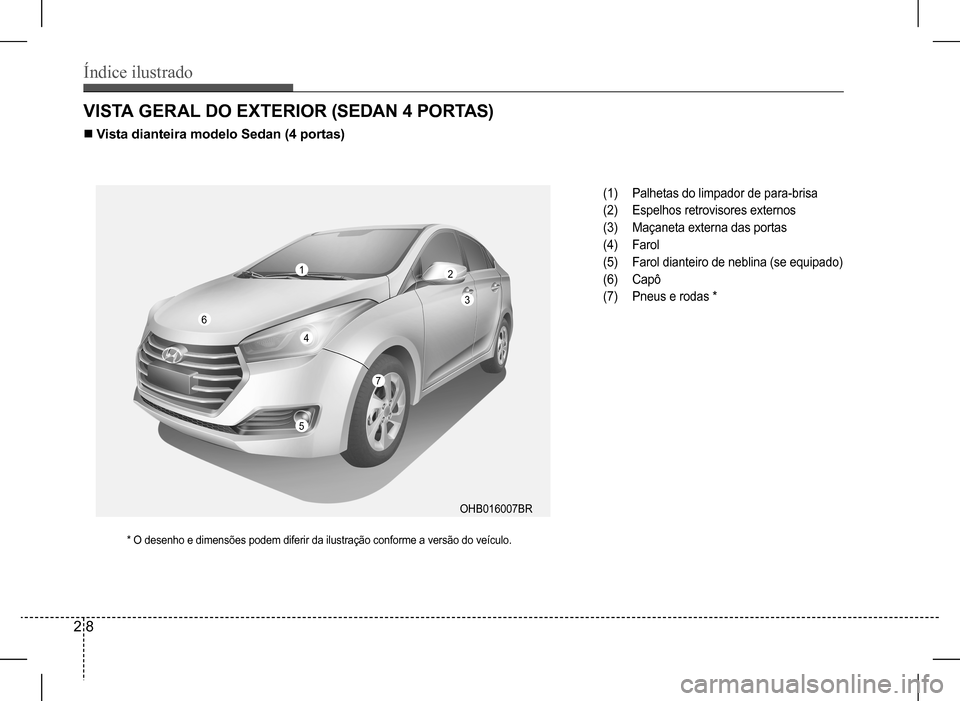

VISTA GERAL DO EXTERIOR (SEDAN 4 PORTAS)
n Vista dianteira modelo Sedan (4 portas)
(1) Palhetas do limpador de para-brisa
(2) Espelhos retrovisores externos
(3) Maçaneta externa das portas
(4) Farol
(5) Farol dianteiro de neblina (se equipado)
(6) Capô
(7) Pneus e rodas *
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
6
4
1 2
3
5
7
OHB016007BR

Índice ilustrado
2 9

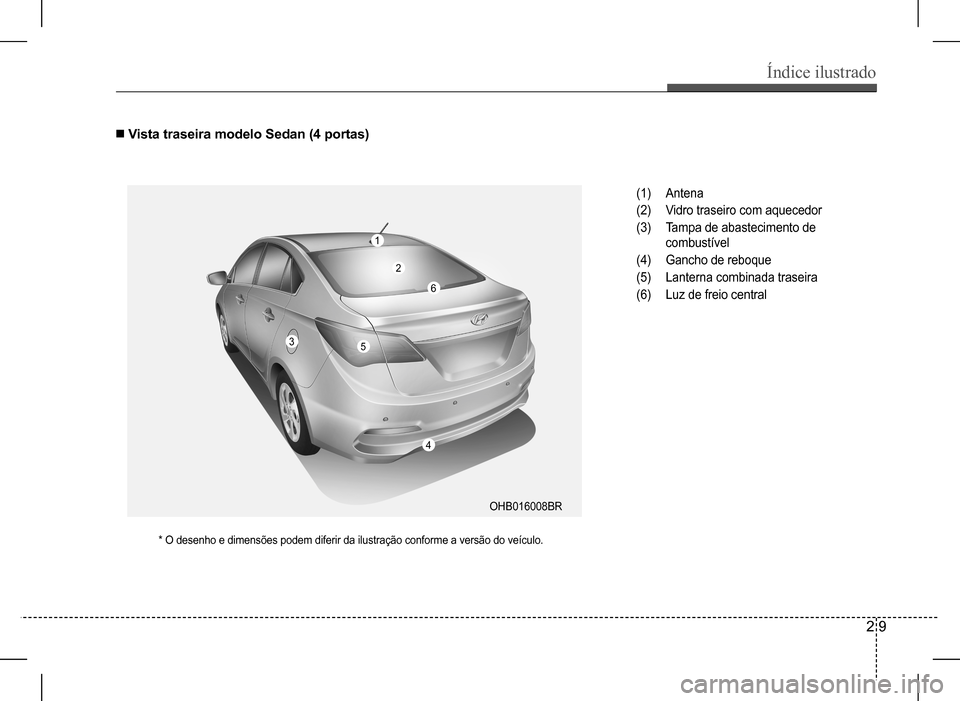

n Vista traseira modelo Sedan (4 portas)
(1) Antena
(2) Vidro traseiro com aquecedor
(3) Tampa de abastecimento de
combustível
(4) Gancho de reboque
(5) Lanterna combinada traseira
(6) Luz de freio central
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo.
OHB016008BR
4
1
2
3 5
6

Índice ilustrado
2 10
VISTA GERAL DO INTERIOR
(1) Maçaneta interna da porta
(2) Controle dos espelhos retrovisores
externos
(3) Botão de travamento do vidro elétrico
(4) Interruptor de travamento central das
portas
(5) Conjunto de interruptores do vidro
elétrico
(6) Alavanca de abertura da tampa de
abastecimento de combustível
(7) Volante
(8) Alavanca de controle da inclinação do
volante da direção
(9) Painel de fusíveis interno
(10) Alavanca de liberação do capô do
motor
(11) Buzina
(12) Banco
(13) Comando do rebatimento dos
espelhos (se equipado)
OHB016003BR
* O desenho e dimensões podem diferir da ilustração conforme a versão do veículo
8
4
1
2
5
6
3
11
13
9
10
12
7
