Características do seu veículo
4 35
CUIDADO
• Os espelhos param de se movimen-
tar ao atingirem a inclinação má-
xima, mas o motor continuará em
funcionamento enquanto o interrup-
tor estiver sendo pressionado. Não
pressione o interruptor por mais
tempo que o necessário para não
danificar o motor.
• Não tente ajustar o espelho retro-
visor manualmente, pois isso pode
danificar os componentes.

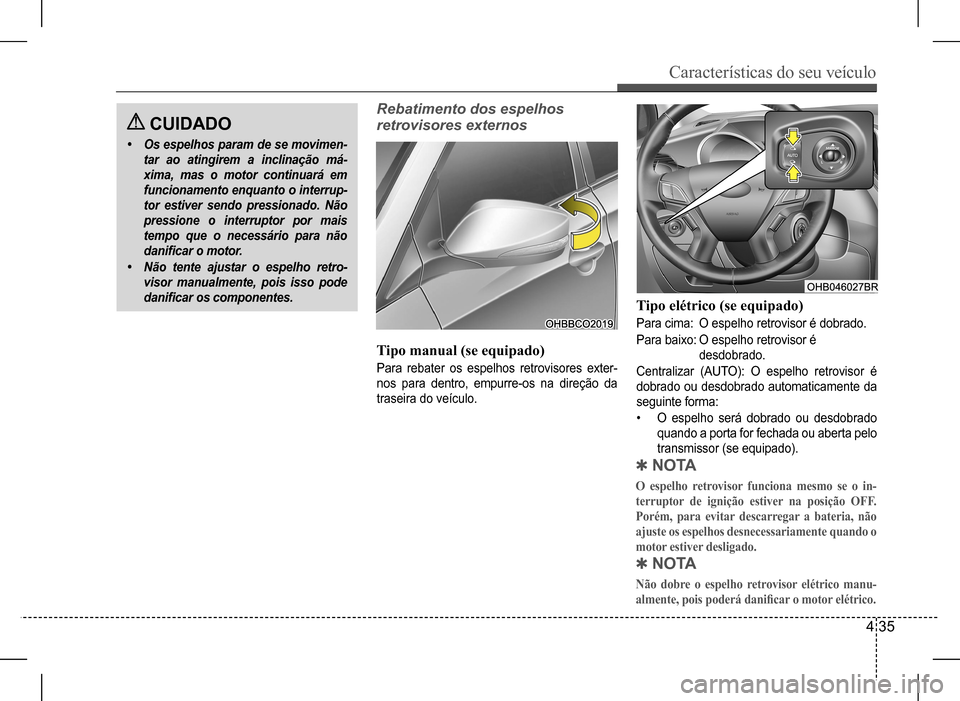

Rebatimento dos espelhos
retrovisores externos
Tipo manual (se equipado)
Para rebater os espelhos retrovisores exter-
nos para dentro, empurre-os na direção da
traseira do veículo.
Tipo elétrico (se equipado)
Para cima: O espelho retrovisor é dobrado.
Para baixo: O espelho retrovisor é
desdobrado.
Centralizar (AUTO): O espelho retrovisor é
dobrado ou desdobrado automaticamente da
seguinte forma:
• O espelho será dobrado ou desdobrado
quando a porta for fechada ou aberta pelo
transmissor (se equipado).
QN O TA
O espelho retrovisor funciona mesmo se o in-
terruptor de ignição estiver na posição OFF.
Porém, para evitar descarregar a bateria, não
ajuste os espelhos desnecessariamente quando o
motor estiver desligado.
QN O TA
Não dobre o espelho retrovisor elétrico manu-
almente, pois poderá danificar o motor elétrico.

Características do seu veículo
4 36

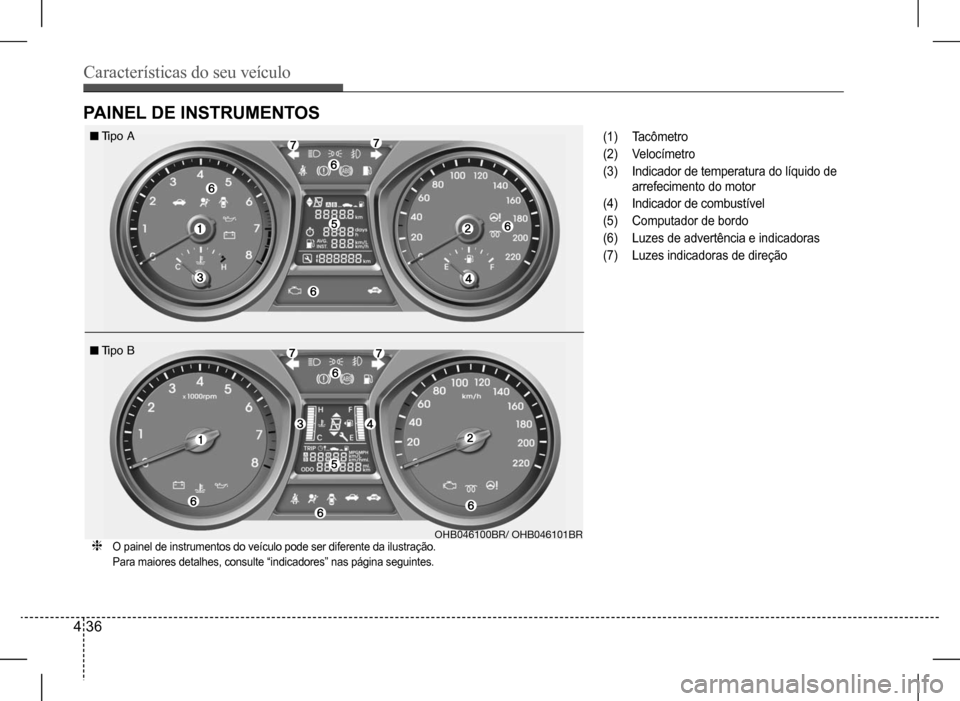

(1) Tacômetro
(2) Velocímetro
(3) Indicador de temperatura do líquido de
arrefecimento do motor
(4) Indicador de combustível
(5) Computador de bordo
(6) Luzes de advertência e indicadoras
(7) Luzes indicadoras de direção
PAINEL DE INSTRUMENTOS
h O painel de instrumentos do veículo pode ser diferente da ilustração.
Para maiores detalhes, consulte “indicadores” nas página seguintes.
Tipo A
Tipo B
OHB046100BR/ OHB046101BR

Características do seu veículo
4 37

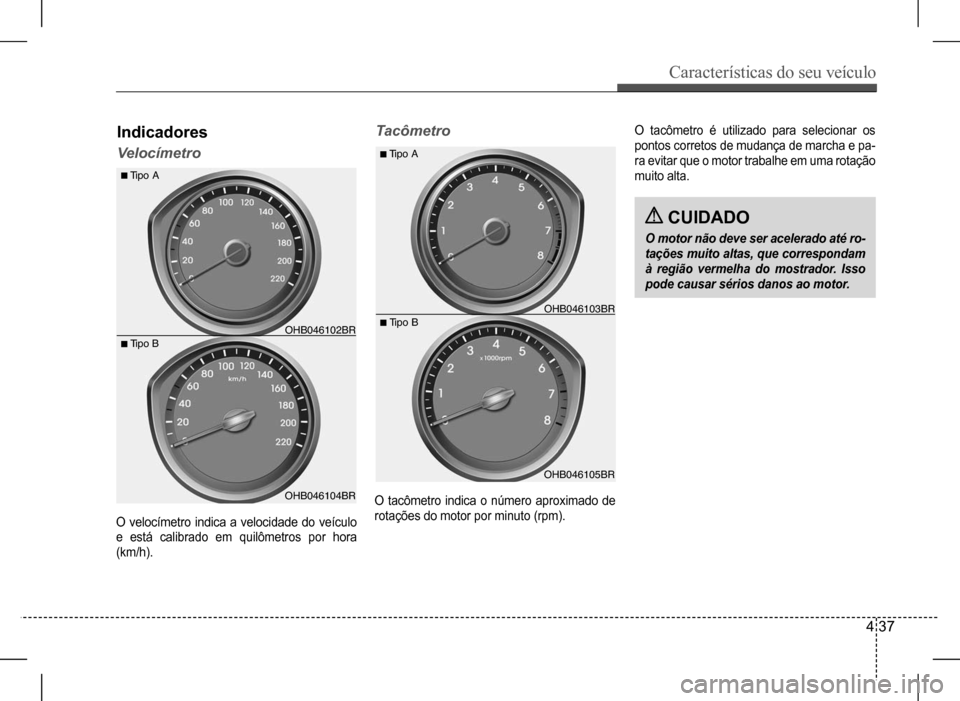

Indicadores
Velocímetro
Tacômetro
O velocímetro indica a velocidade do veículo
e está calibrado em quilômetros por hora
(km/h).
O tacômetro indica o número aproximado de
rotações do motor por minuto (rpm).
O tacômetro é utilizado para selecionar os
pontos corretos de mudança de marcha e pa-
ra evitar que o motor trabalhe em uma rotação
muito alta.
CUIDADO
O motor não deve ser acelerado até ro-
tações muito altas, que correspondam
à região vermelha do mostrador. Isso
pode causar sérios danos ao motor.
OHB046104BR
OHB046102BR
Tipo A
Tipo B
OHB046105BR
OHB046103BR
Tipo A
Tipo B

Características do seu veículo
4 38

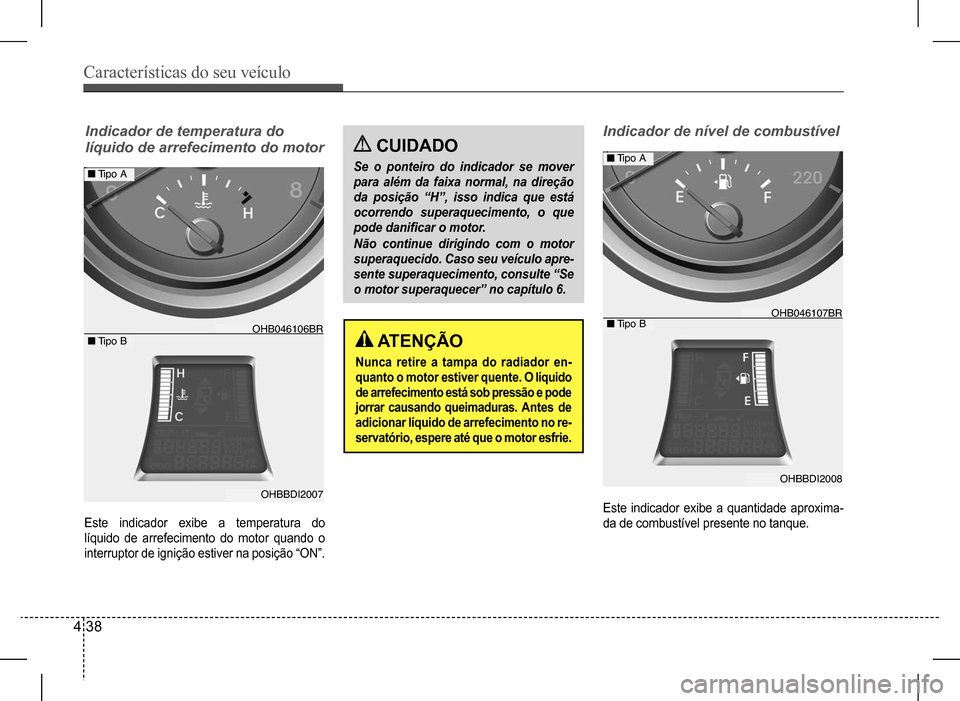

Indicador de nível de combustível
Este indicador exibe a quantidade aproxima-
da de combustível presente no tanque.
ATENÇÃO
Nunca retire a tampa do radiador en-
quanto o motor estiver quente. O líquido
de arrefecimento está sob pressão e pode
jorrar causando queimaduras. Antes de
adicionar líquido de arrefecimento no re-
servatório, espere até que o motor esfrie.
Indicador de temperatura do
líquido de arrefecimento do motor
Este indicador exibe a temperatura do
líquido de arrefecimento do motor quando o
interruptor de ignição estiver na posição “ON”.
CUIDADO
Se o ponteiro do indicador se mover
para além da faixa normal, na direção
da posição “H”, isso indica que está
ocorrendo superaquecimento, o que
pode danificar o motor.
Não continue dirigindo com o motor
superaquecido. Caso seu veículo apre-
sente superaquecimento, consulte “Se
o motor superaquecer” no capítulo 6.
OHBBDI2007
Tipo BOHB046106BR
Tipo A
OHBBDI2008
Tipo BOHB046107BR
Tipo A

Características do seu veículo
4 39
OHBBDI2009/OHB046005BR
Tipo ATipo B

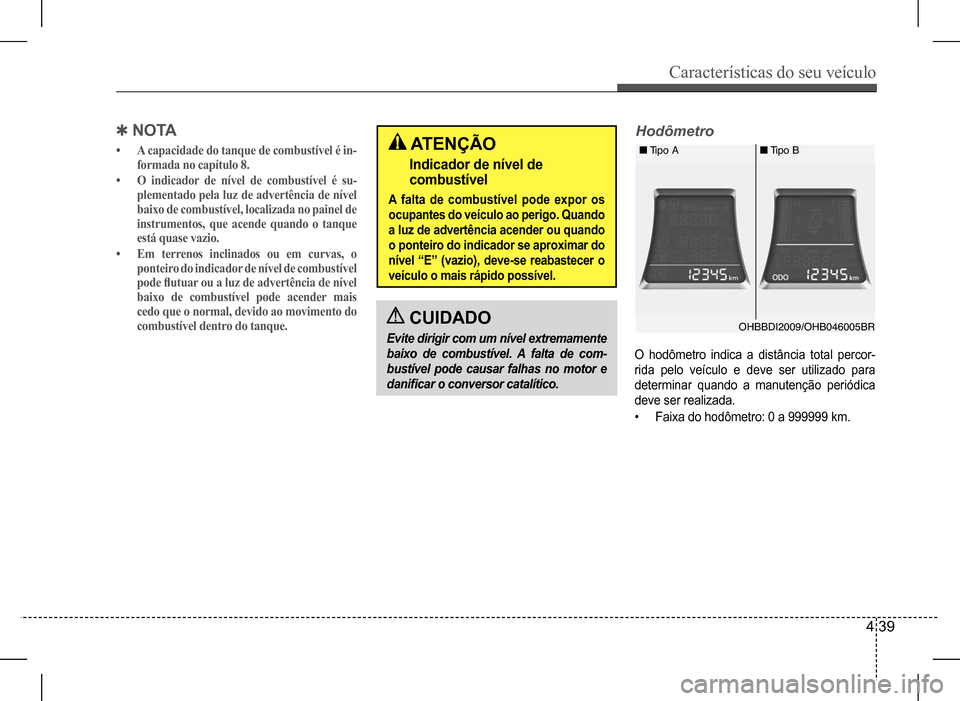

Hodômetro
O hodômetro indica a distância total percor-
rida pelo veículo e deve ser utilizado para
determinar quando a manutenção periódica
deve ser realizada.
• Faixa do hodômetro: 0 a 999999 km.
CUIDADO
Evite dirigir com um nível extremamente
baixo de combustível. A falta de com-
bustível pode causar falhas no motor e
danificar o conversor catalítico.
ATENÇÃO
Indicador de nível de
combustível
A falta de combustível pode expor os
ocupantes do veículo ao perigo. Quando
a luz de advertência acender ou quando
o ponteiro do indicador se aproximar do
nível “E” (vazio), deve-se reabastecer o
veículo o mais rápido possível.
QN O TA
• A capacidade do tanque de combustível é in- formada no capítulo 8.
• O indicador de nível de combustível é su-plementado pela luz de advertência de nível baixo de combustível, localizada no painel de instrumentos, que acende quando o tanque está quase vazio.
• Em terrenos inclinados ou em curvas, o ponteiro do indicador de nível de combustível pode flutuar ou a luz de advertência de nível baixo de combustível pode acender mais cedo que o normal, devido ao movimento do combustível dentro do tanque.

Características do seu veículo
4 40
QN O TA
Algumas informações sobre condução armaze-
nadas no computador de bordo (por exemplo,
velocidade média do veículo) são zeradas se a
bateria for desconectada.

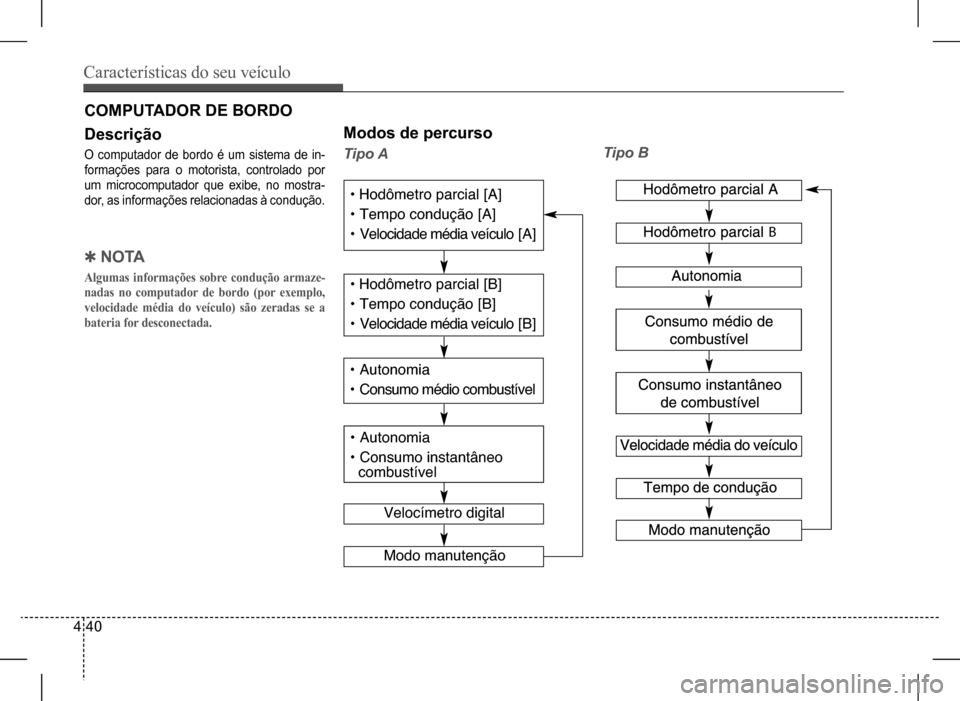

COMPUTADOR DE BORDO
Descrição
O computador de bordo é um sistema de in-
formações para o motorista, controlado por
um microcomputador que exibe, no mostra-
dor, as informações relacionadas à condução.
Modos de percurso
Tipo ATipo B
B
• Hodômetro parcial [A]
• Tempo condução [A]
• Velocidade média veículo [A]
• Hodômetro parcial [B]
• Tempo condução [B]
• Velocidade média veículo [B]
• Autonomia
• Consumo instantâneo combustível
Velocímetro digital
Modo manutenção
• Autonomia
• Consumo médio combustível

Características do seu veículo
4 41

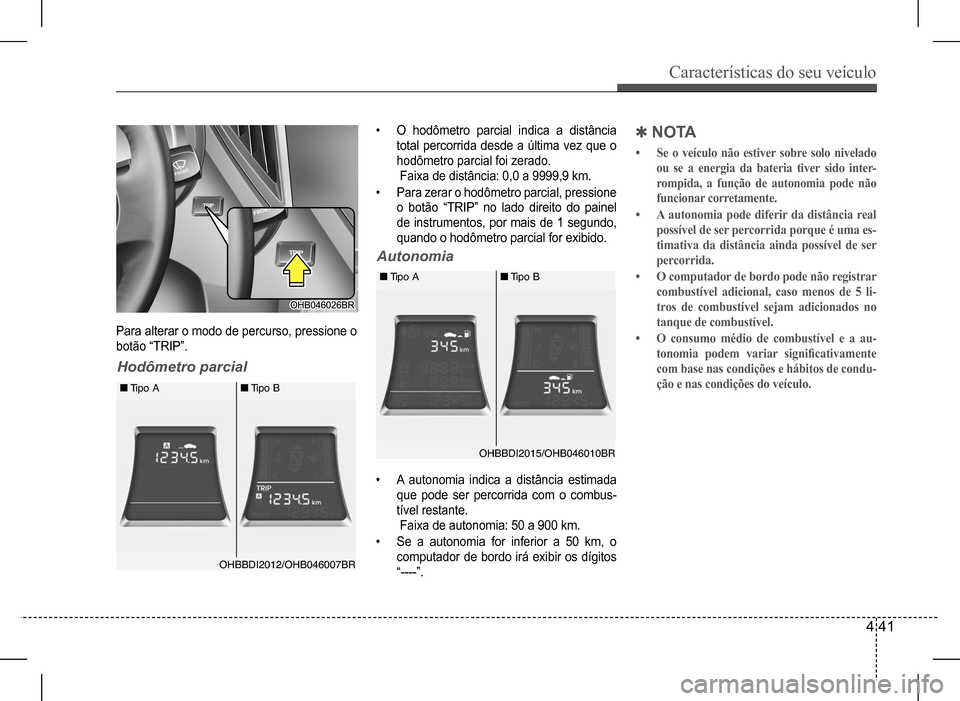

Para alterar o modo de percurso, pressione o
botão “TRIP”.
Hodômetro parcial
Autonomia
• O hodômetro parcial indica a distância
total percorrida desde a última vez que o
hodômetro parcial foi zerado.
Faixa de distância: 0,0 a 9999,9 km.
• Para zerar o hodômetro parcial, pressione
o botão “TRIP” no lado direito do painel
de instrumentos, por mais de 1 segundo,
quando o hodômetro parcial for exibido.
• A autonomia indica a distância estimada
que pode ser percorrida com o combus-
tível restante.
Faixa de autonomia: 50 a 900 km.
• Se a autonomia for inferior a 50 km, o
computador de bordo irá exibir os dígitos
“----”.
QN O TA
• Se o veículo não estiver sobre solo nivelado
ou se a energia da bateria tiver sido inter-
rompida, a função de autonomia pode não
funcionar corretamente.
• A autonomia pode diferir da distância real
possível de ser percorrida porque é uma es-
timativa da distância ainda possível de ser
percorrida.
• O computador de bordo pode não registrar
combustível adicional, caso menos de 5 li-
tros de combustível sejam adicionados no
tanque de combustível.
• O consumo médio de combustível e a au-
tonomia podem variar significativamente
com base nas condições e hábitos de condu-
ção e nas condições do veículo.
OHBBDI2012/OHB046007BR
Tipo ATipo B
OHBBDI2015/OHB046010BR
Tipo ATipo B

Características do seu veículo
4 42

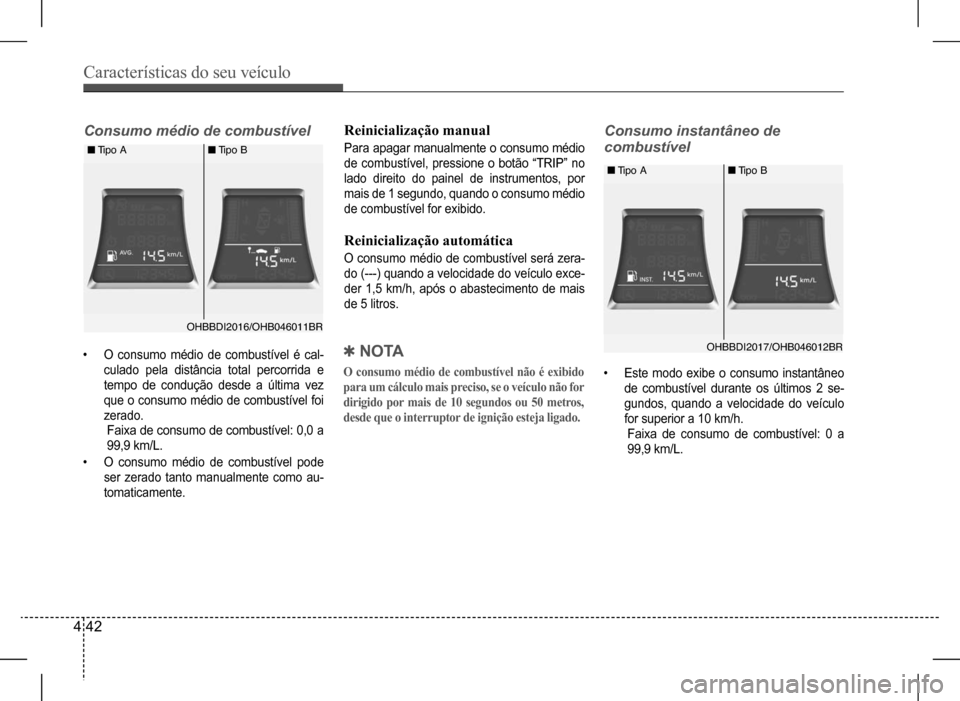

Consumo médio de combustívelConsumo instantâneo de
combustível
• O consumo médio de combustível é cal-
culado pela distância total percorrida e
tempo de condução desde a última vez
que o consumo médio de combustível foi
zerado.
Faixa de consumo de combustível: 0,0 a
99,9 km/L.
• O consumo médio de combustível pode
ser zerado tanto manualmente como au-
tomaticamente.
Reinicialização manual
Para apagar manualmente o consumo médio
de combustível, pressione o botão “TRIP” no
lado direito do painel de instrumentos, por
mais de 1 segundo, quando o consumo médio
de combustível for exibido.
Reinicialização automática
O consumo médio de combustível será zera-
do (---) quando a velocidade do veículo exce-
der 1,5 km/h, após o abastecimento de mais
de 5 litros.
• Este modo exibe o consumo instantâneo
de combustível durante os últimos 2 se-
gundos, quando a velocidade do veículo
for superior a 10 km/h.
Faixa de consumo de combustível: 0 a
99,9 km/L.
QN O TA
O consumo médio de combustível não é exibido
para um cálculo mais preciso, se o veículo não for
dirigido por mais de 10 segundos ou 50 metros,
desde que o interruptor de ignição esteja ligado.
OHBBDI2016/OHB046011BR
Tipo ATipo B
OHBBDI2017/OHB046012BR
Tipo ATipo B
