2017 Hyundai HB20 Manual do proprietário (in Portuguese)

Manutenção
7 53
SímboloCorrenteComponentes protegidos
50ACaixa de fusíveis e relés do compartimento do motor (Relé 13), Caixa de conectores fusíveis do painel de instrumentos
(Fusíveis: F1 20A, F2 10A, F3 15A, F5 10A, F17 10A)
A LT125ACaixa de fusíveis e relés do compartimento do motor (Fusíveis múltiplos: F3 40A, F4 40A, F5 40A, F6 40A; Fusíveis: F16
30A, F17 10A, F18 10A), Alternador
40ACaixa de conectores fusíveis do painel de instrumentos (Relé 4)
40AMódulo de controle do ABS
40AMódulo de controle do ABS
40ACaixa de conectores fusíveis do painel de instrumentos (Relé 6)
10A(Com acionamento automático dos faróis): Faróis LE
10A(Com acionamento automático dos faróis): Faróis LD
10AMódulo de controle da transmissão (F4FA)
10ACaixa de fusíveis e relés do compartimento do motor (Relé 1, Relé 5)
50ACaixa de conectores fusíveis do painel de instrumentos (Fusíveis: F19 15A, F20 20A, F21 30A)
40ACaixa de fusíveis e relés do compartimento do motor (Relé 3, Relé 7)
30ACaixa de fusíveis e relés do compartimento do motor (Relé 9)
IG140AInterruptor de ignição

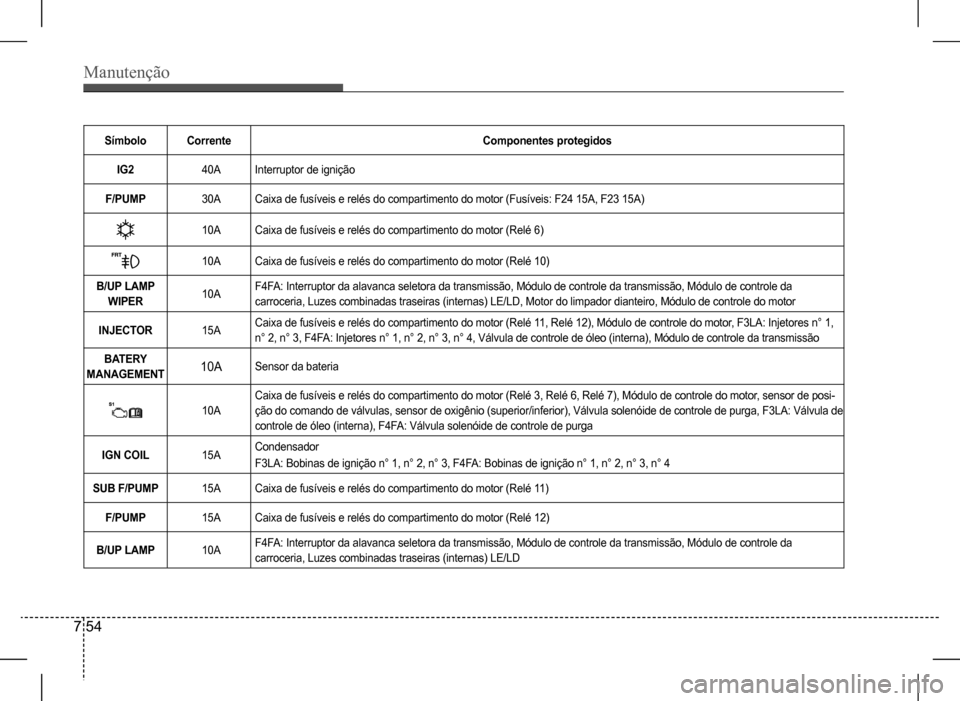

Manutenção
7 54
SímboloCorrenteComponentes protegidos
IG240AInterruptor de ignição
F/PUMP30ACaixa de fusíveis e relés do compartimento do motor (Fusíveis: F24 15A, F23 15A)
10ACaixa de fusíveis e relés do compartimento do motor (Relé 6)
10ACaixa de fusíveis e relés do compartimento do motor (Relé 10)
B/UP LAMP
WIPER10AF4FA: Interruptor da alavanca seletora da transmissão, Módulo de controle da transmissão, Módulo de controle da
carroceria, Luzes combinadas traseiras (internas) LE/LD, Motor do limpador dianteiro, Módulo de controle do motor
INJECTOR15ACaixa de fusíveis e relés do compartimento do motor (Relé 11, Relé 12), Módulo de controle do motor, F3LA: Injetores n° 1,
n° 2, n° 3, F4FA: Injetores n° 1, n° 2, n° 3, n° 4, Válvula de controle de óleo (interna), Módulo de controle da transmissão
BATERY
MANAGEMENT10ASensor da bateria
10A
Caixa de fusíveis e relés do compartimento do motor (Relé 3, Relé 6, Relé 7), Módulo de controle do motor, sensor de posi-
ção do comando de válvulas, sensor de oxigênio (superior/inferior), Válvula solenóide de controle de purga, F3LA: Válvula de
controle de óleo (interna), F4FA: Válvula solenóide de controle de purga
IGN COIL15ACondensador
F3LA: Bobinas de ignição n° 1, n° 2, n° 3, F4FA: Bobinas de ignição n° 1, n° 2, n° 3, n° 4
SUB F/PUMP15ACaixa de fusíveis e relés do compartimento do motor (Relé 11)
F/PUMP15ACaixa de fusíveis e relés do compartimento do motor (Relé 12)
B/UP LAMP10AF4FA: Interruptor da alavanca seletora da transmissão, Módulo de controle da transmissão, Módulo de controle da
carroceria, Luzes combinadas traseiras (internas) LE/LD

Manutenção
7 55
CUIDADO
Certifique-se de substituir a lâmpada
queimada por outra de mesma potên-
cia. Caso contrário, isso poderá dani-
ficar o fusível ou o sistema elétrico do
chicote da fiação.
CUIDADO
• Se não possuir as ferramentas ne-
cessárias, as lâmpadas corretas e
a experiência, recomendamos con-
sultar uma concessionária autoriza-
da Hyundai Motor Brasil (HMB). Em
muitos casos, é difícil de substituir
as lâmpadas do veículo por causa
de outras partes do veículo que de-
vem ser removidas para que uma
lâmpada possa ser retirada, princi-
palmente se precisar remover o con-
junto dos faróis para alcançar a(s)
lâmpada(s). A remoção/instalação
do conjunto dos faróis pode causar
danos ao veículo.
• Não instale lâmpada adicional ou
LED. Se instalar, a lâmpada pode
não funcionar corretamente e a cai-
xa de fusíveis ou o sistema elétrico
do chicote da fiação pode ter proble-
mas.
LÂMPADAS
QN O TA
Após dirigir sob chuva forte ou após a lavagem
do veículo, as lentes dos faróis e lanternas podem
ficar embaçadas. Isto ocorre devido à diferença
de temperatura entre o interior e o exterior da
lâmpada. Esta é uma condição similar à conden-
sação dos vidros dentro do veículo durante chuva
e não indica problemas com o veículo. Caso haja
infiltração de água dentro do circuito da lâmpa-
da, recomendamos que o sistema seja verificado
por uma concessionária autorizada Hyundai
Motor Brasil (HMB).
ATENÇÃO
Manutenção das lâmpadas
Antes de iniciar a manutenção nas lâm-
padas, acione o freio de estacionamen-
to firmemente para evitar o movimento
repentino do veículo. Desconecte o
cabo negativo da bateria, certifique-
-se que a chave de ignição esteja na
posição “OFF” e desligue as luzes para
evitar queimar seus dedos ou receber
um choque elétrico.
Use somente lâmpadas da potência especi-
ficada.

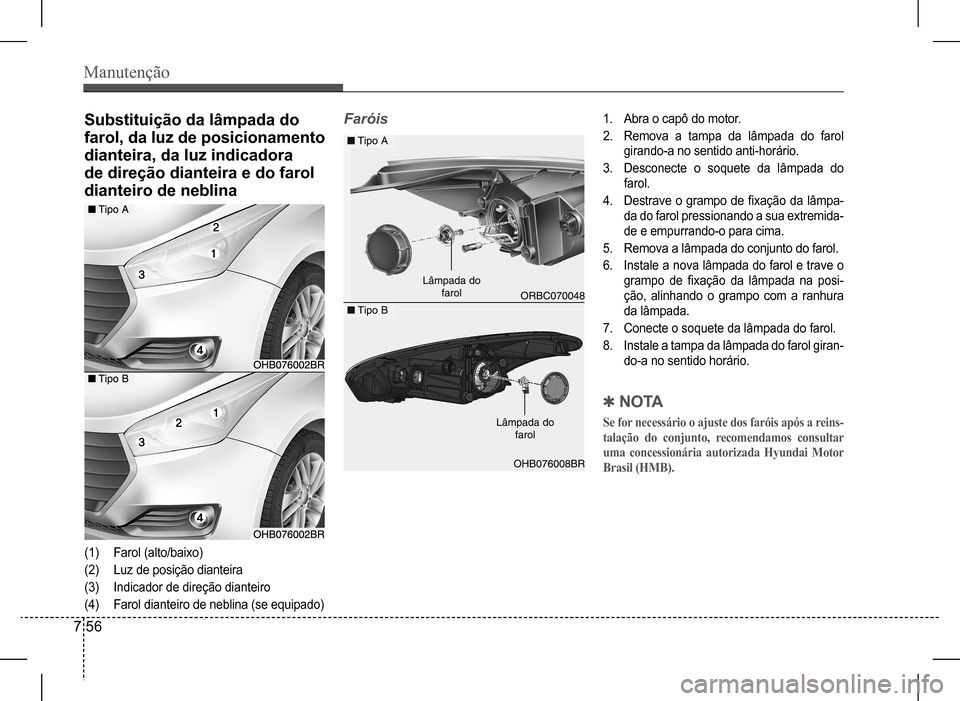

Manutenção
7 56
Substituição da lâmpada do
farol, da luz de posicionamento
dianteira, da luz indicadora
de direção dianteira e do farol
dianteiro de neblina
(1) Farol (alto/baixo)
(2) Luz de posição dianteira
(3) Indicador de direção dianteiro
(4) Farol dianteiro de neblina (se equipado)
1. Abra o capô do motor.
2. Remova a tampa da lâmpada do farol
girando-a no sentido anti-horário.
3. Desconecte o soquete da lâmpada do
farol.
4. Destrave o grampo de fixação da lâmpa-
da do farol pressionando a sua extremida-
de e empurrando-o para cima.
5. Remova a lâmpada do conjunto do farol.
6. Instale a nova lâmpada do farol e trave o
grampo de fixação da lâmpada na posi-
ção, alinhando o grampo com a ranhura
da lâmpada.
7. Conecte o soquete da lâmpada do farol.
8. Instale a tampa da lâmpada do farol giran-
do-a no sentido horário.
Faróis
QN O TA
Se for necessário o ajuste dos faróis após a reins-
talação do conjunto, recomendamos consultar
uma concessionária autorizada Hyundai Motor
Brasil (HMB).

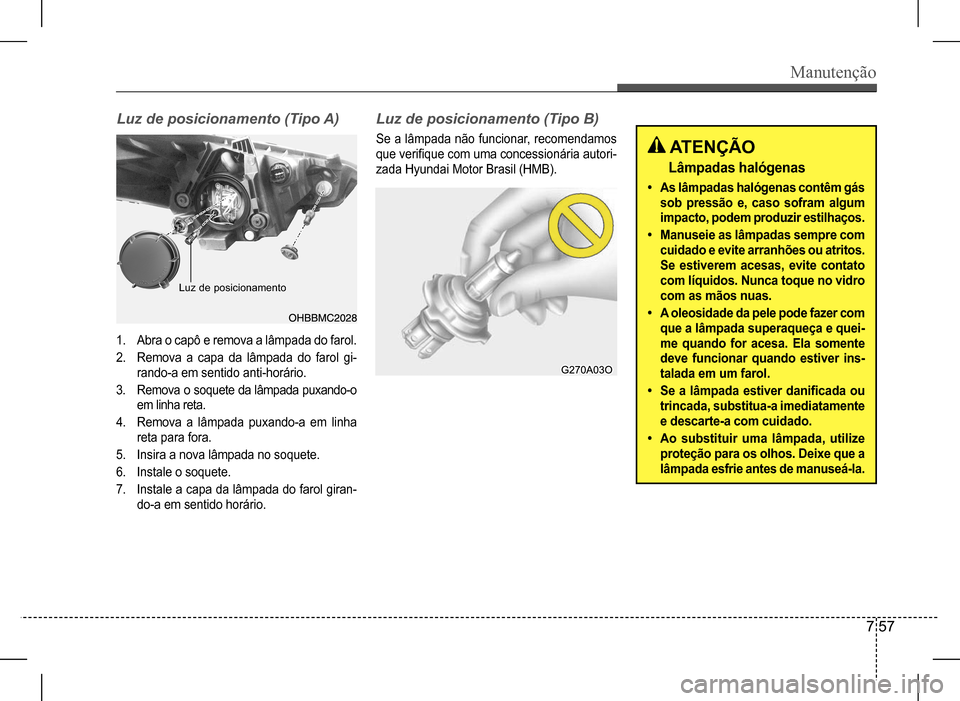

Manutenção
7 57
Luz de posicionamento (Tipo A)Luz de posicionamento (Tipo B)
Se a lâmpada não funcionar, recomendamos
que verifique com uma concessionária autori-
zada Hyundai Motor Brasil (HMB).
Luz de posicionamento
1. Abra o capô e remova a lâmpada do farol.
2. Remova a capa da lâmpada do farol gi-
rando-a em sentido anti-horário.
3. Remova o soquete da lâmpada puxando-o
em linha reta.
4. Remova a lâmpada puxando-a em linha
reta para fora.
5. Insira a nova lâmpada no soquete.
6. Instale o soquete.
7. Instale a capa da lâmpada do farol giran-
do-a em sentido horário.
ATENÇÃO
Lâmpadas halógenas
• As lâmpadas halógenas contêm gás
sob pressão e, caso sofram algum
impacto, podem produzir estilhaços.
• Manuseie as lâmpadas sempre com
cuidado e evite arranhões ou atritos.
Se estiverem acesas, evite contato
com líquidos. Nunca toque no vidro
com as mãos nuas.
• A oleosidade da pele pode fazer com
que a lâmpada superaqueça e quei-
me quando for acesa. Ela somente
deve funcionar quando estiver ins-
talada em um farol.
• Se a lâmpada estiver danificada ou
trincada, substitua-a imediatamente
e descarte-a com cuidado.
• Ao substituir uma lâmpada, utilize
proteção para os olhos. Deixe que a
lâmpada esfrie antes de manuseá-la.

Manutenção
7 58
Luz indicadora de direção dianteiraLâmpadas do farol dianteiro de
neblina (se equipado)
1. Desligue o motor e abra o capô do motor.
2. Remova o soquete do conjunto girando o
soquete no sentido anti-horário até que as
linguetas no soquete se alinhem com as
ranhuras no conjunto.
1. Remova a tampa inferior do para-choque
dianteiro.
2. Coloque a mão na parte traseira do para-
choque dianteiro.
3. Remova a lâmpada do soquete pres-
sionando-a e girando-a no sentido anti-
-horário até que ela esteja alinhada com
as ranhuras do soquete. Puxe a lâmpada
para fora do soquete.
4. Coloque uma nova lâmpada inserindo-a
no soquete e girando-a até que trave no
lugar.
5. Instale o soquete no conjunto alinhando
as linguetas com as ranhuras do conjunto.
Empurre o soquete no conjunto e gire-o
no sentido horário.

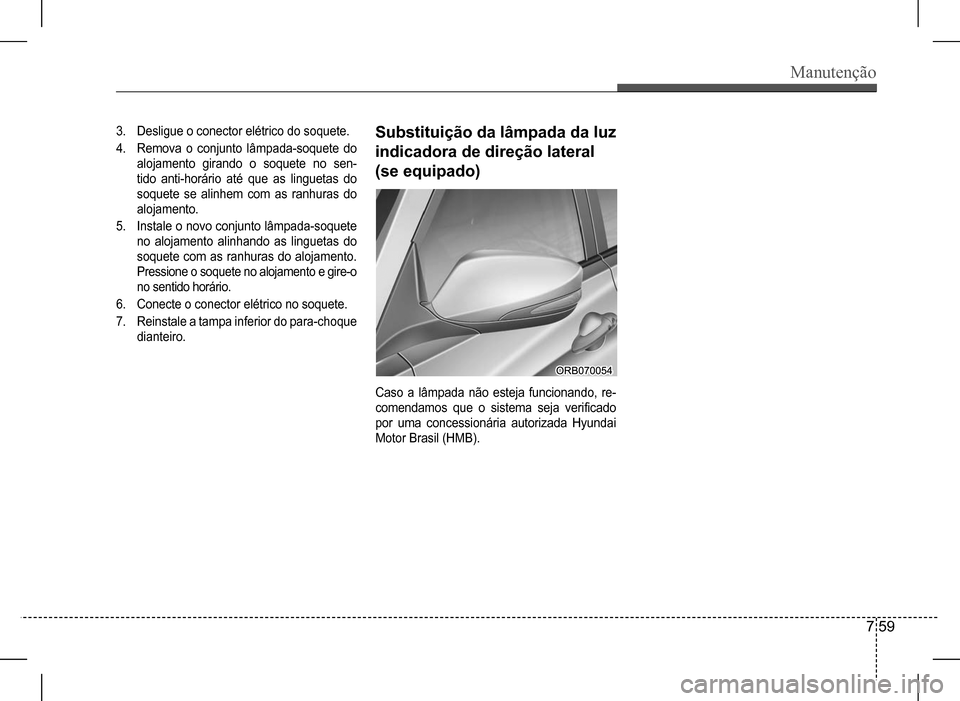

Manutenção
7 59
3. Desligue o conector elétrico do soquete.
4. Remova o conjunto lâmpada-soquete do
alojamento girando o soquete no sen-
tido anti-horário até que as linguetas do
soquete se alinhem com as ranhuras do
alojamento.
5. Instale o novo conjunto lâmpada-soquete
no alojamento alinhando as linguetas do
soquete com as ranhuras do alojamento.
Pressione o soquete no alojamento e gire-o
no sentido horário.
6. Conecte o conector elétrico no soquete.
7. Reinstale a tampa inferior do para-choque
dianteiro.
Substituição da lâmpada da luz
indicadora de direção lateral
(se equipado)
Caso a lâmpada não esteja funcionando, re-
comendamos que o sistema seja verificado
por uma concessionária autorizada Hyundai
Motor Brasil (HMB).

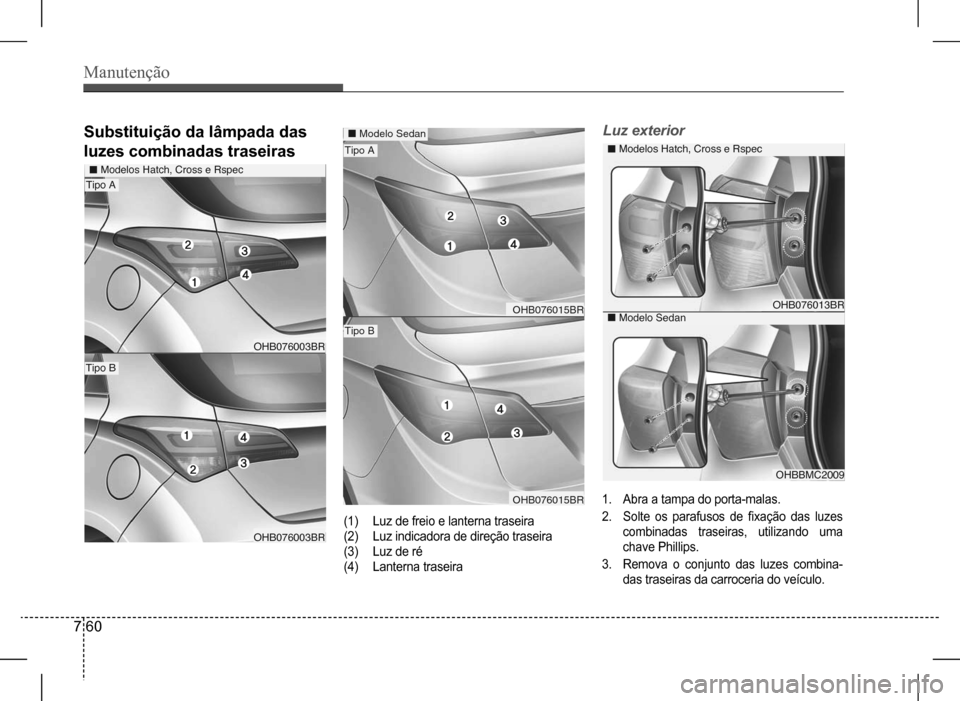

Manutenção
7 60
Luz exterior
1. Abra a tampa do porta-malas.
2. Solte os parafusos de fixação das luzes
combinadas traseiras, utilizando uma
chave Phillips.
3. Remova o conjunto das luzes combina-
das traseiras da carroceria do veículo.
Substituição da lâmpada das
luzes combinadas traseiras
OHB076003BR
OHB076003BR
Modelos Hatch, Cross e Rspec
Tipo A
Tipo B
OHB076015BR
OHB076015BR
Modelo Sedan
Tipo A
Tipo B
OHB076013BR
Modelos Hatch, Cross e Rspec
OHBBMC2009
Modelo Sedan
(1) Luz de freio e lanterna traseira
(2) Luz indicadora de direção traseira
(3) Luz de ré
(4) Lanterna traseira
