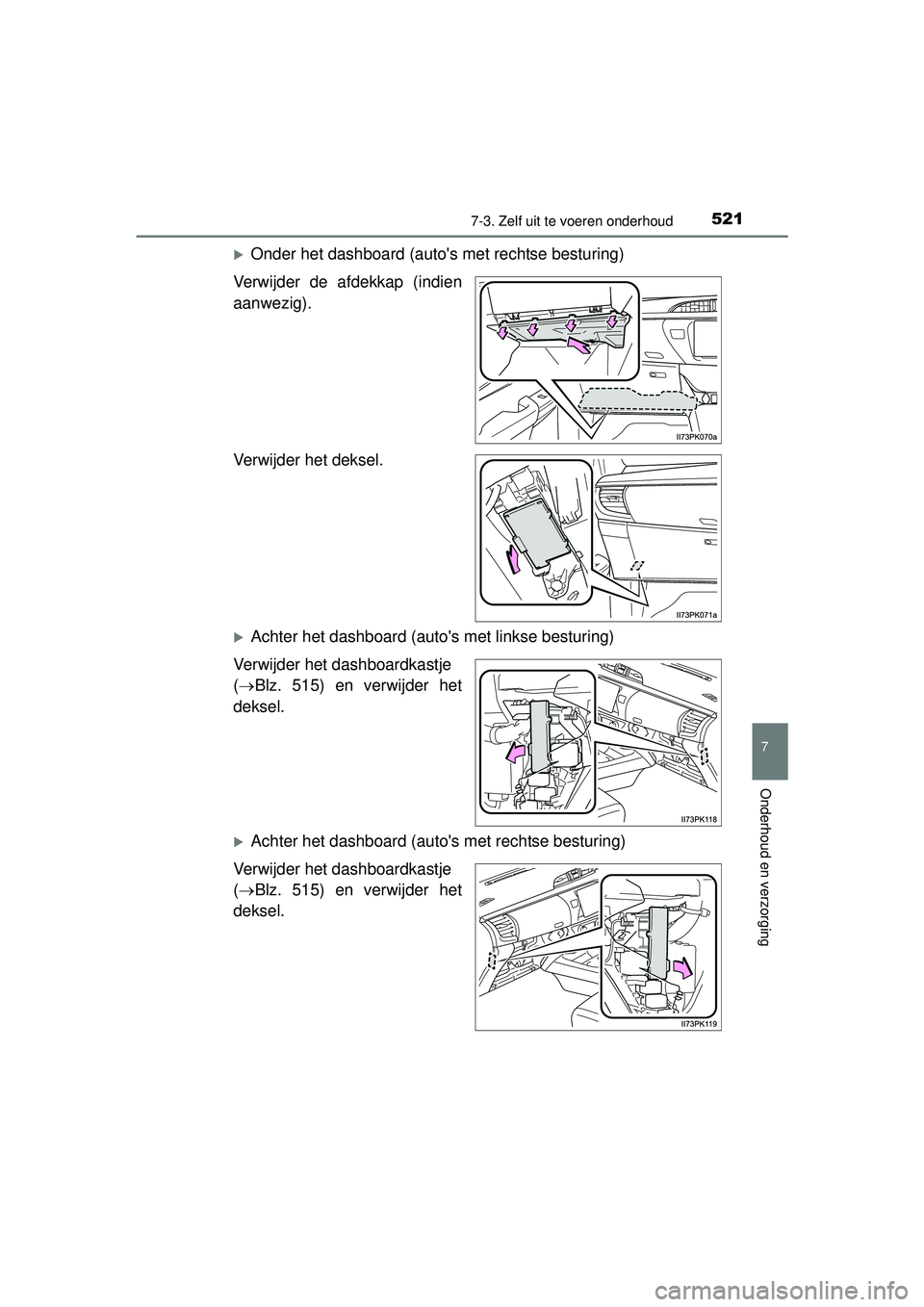

2016 TOYOTA HILUX Instructieboekje (in Dutch)

5217-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Onder het dashboard (auto's met rechtse besturing)
Verwijder de afdekkap (indien
aanwezig).
Verwijder het deksel.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboardkastje
(  Blz. 515) en verwijder het
deksel.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje
(  Blz. 515) en verwijder het
deksel.
HILUX_OM_OM0K269E_(EE).book Page 521 Monday, March 7, 2016 2:16 PM

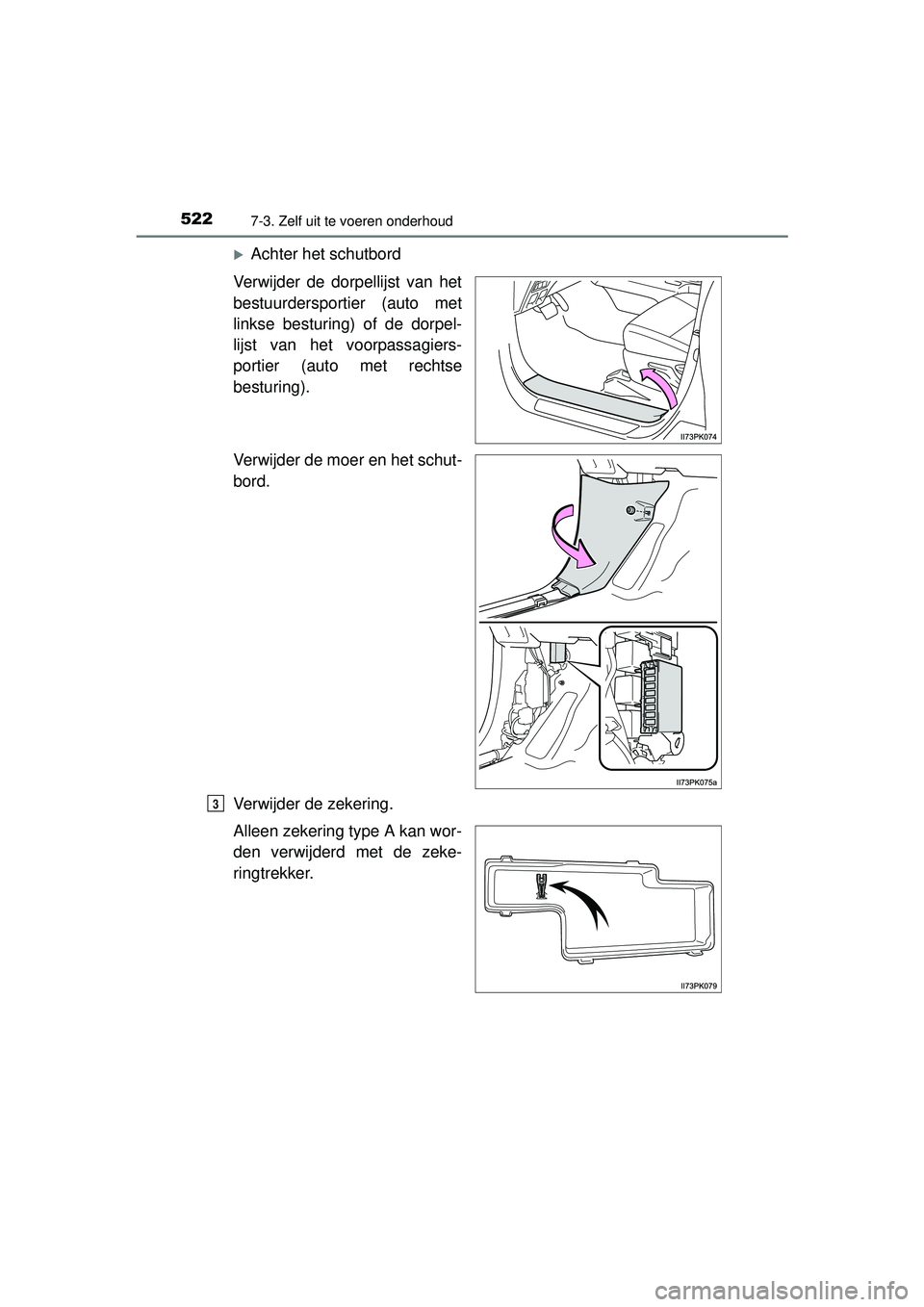

5227-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Achter het schutbord
Verwijder de dorpellijst van het
bestuurdersportier (auto met
linkse besturing) of de dorpel-
lijst van het voorpassagiers-
portier (auto met rechtse
besturing).
Verwijder de moer en het schut-
bord.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
3
HILUX_OM_OM0K269E_(EE).book Page 522 Monday, March 7, 2016 2:16 PM

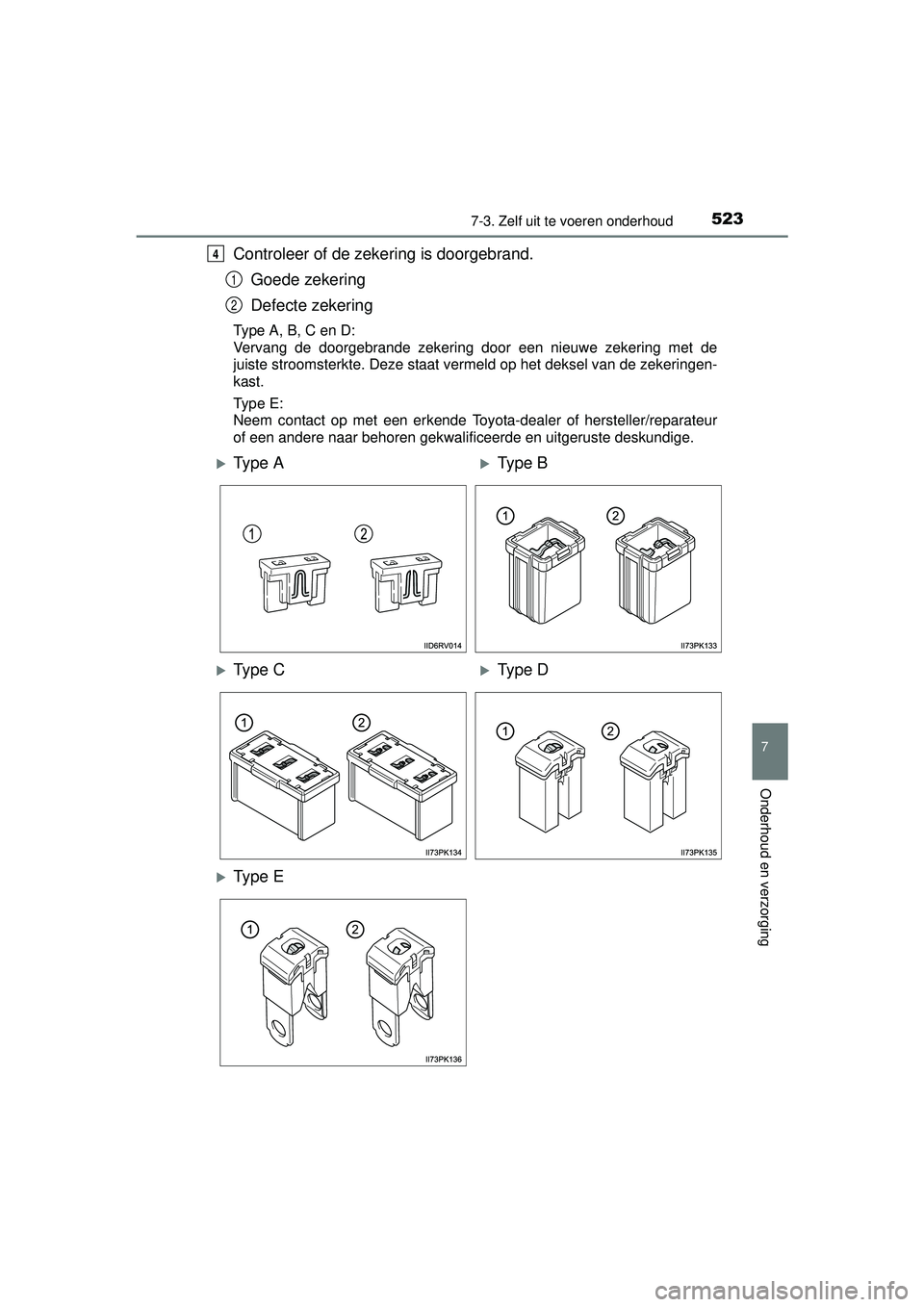

5237-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
HILUX_OM_OM0K269E_(EE).book Page 523 Monday, March 7, 2016 2:16 PM

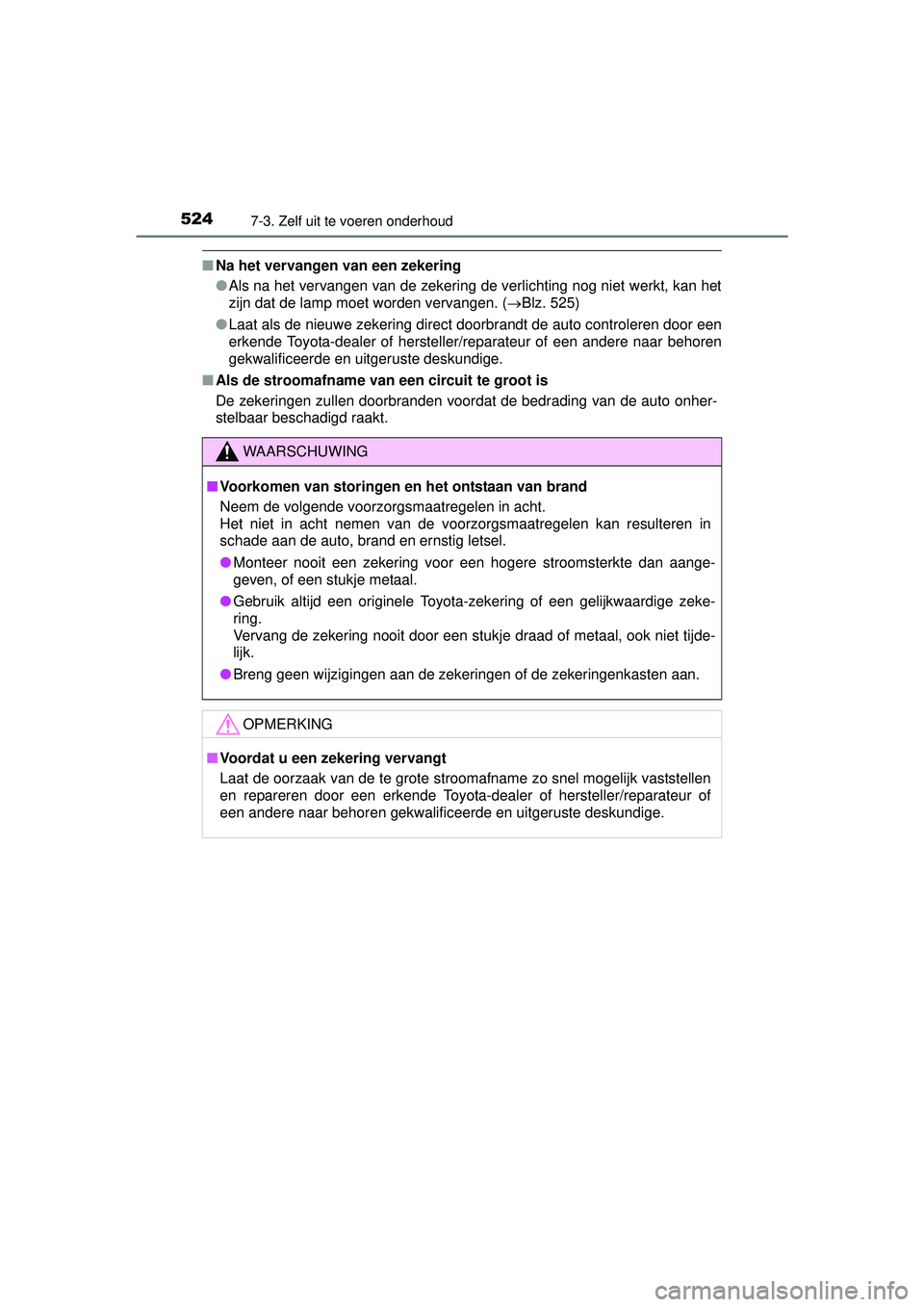

5247-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 525)
● Laat als de nieuwe zekering direct doorbrandt de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
HILUX_OM_OM0K269E_(EE).book Page 524 Monday, March 7, 2016 2:16 PM

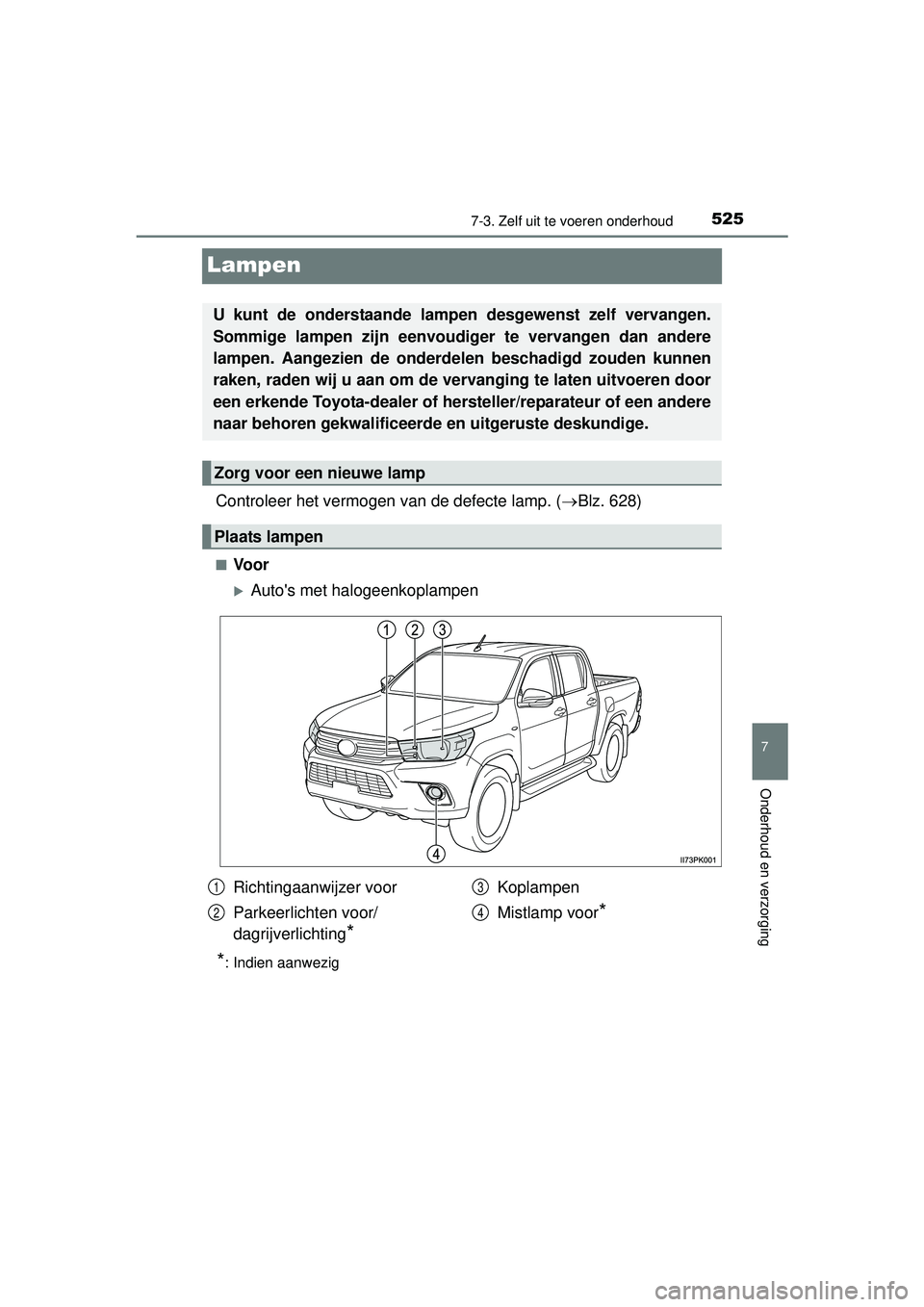

5257-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (Blz. 628)
■Voor
Auto's met halogeenkoplampen
*: Indien aanwezig
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Plaats lampen
Richtingaanwijzer voor
Parkeerlichten voor/
dagrijverlichting
*
Koplampen
Mistlamp voor
*
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 525 Monday, March 7, 2016 2:16 PM

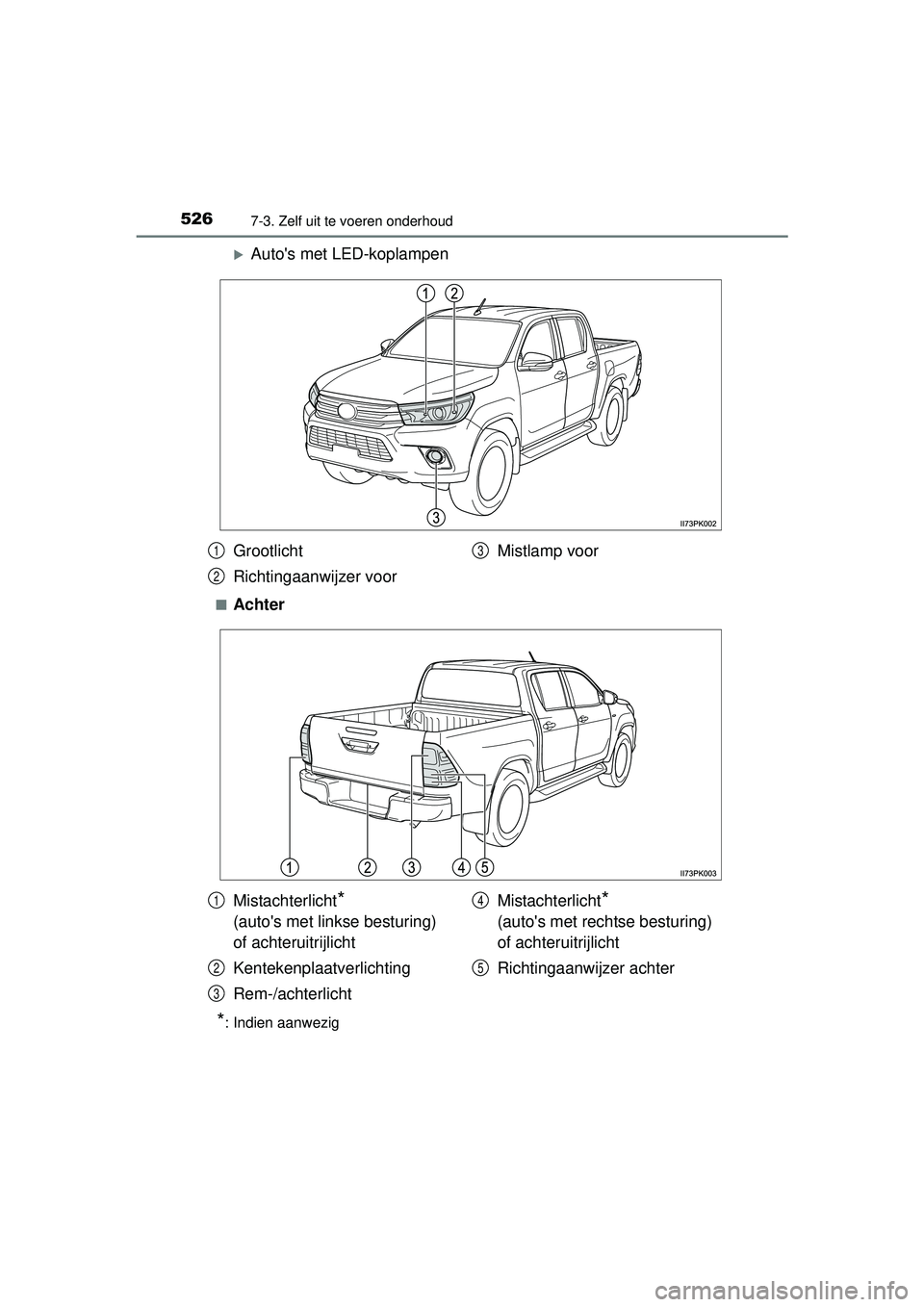

5267-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
Auto's met LED-koplampen
■Achter
*: Indien aanwezig
Grootlicht
Richtingaanwijzer voorMistlamp voor1
2
3
Mistachterlicht*
(auto's met linkse besturing)
of achteruitrijlicht
Kentekenplaatverlichting
Rem-/achterlicht Mistachterlicht*
(auto's met rechtse besturing)
of achteruitrijlicht
Richtingaanwijzer achter1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 526 Monday, March 7, 2016 2:16 PM

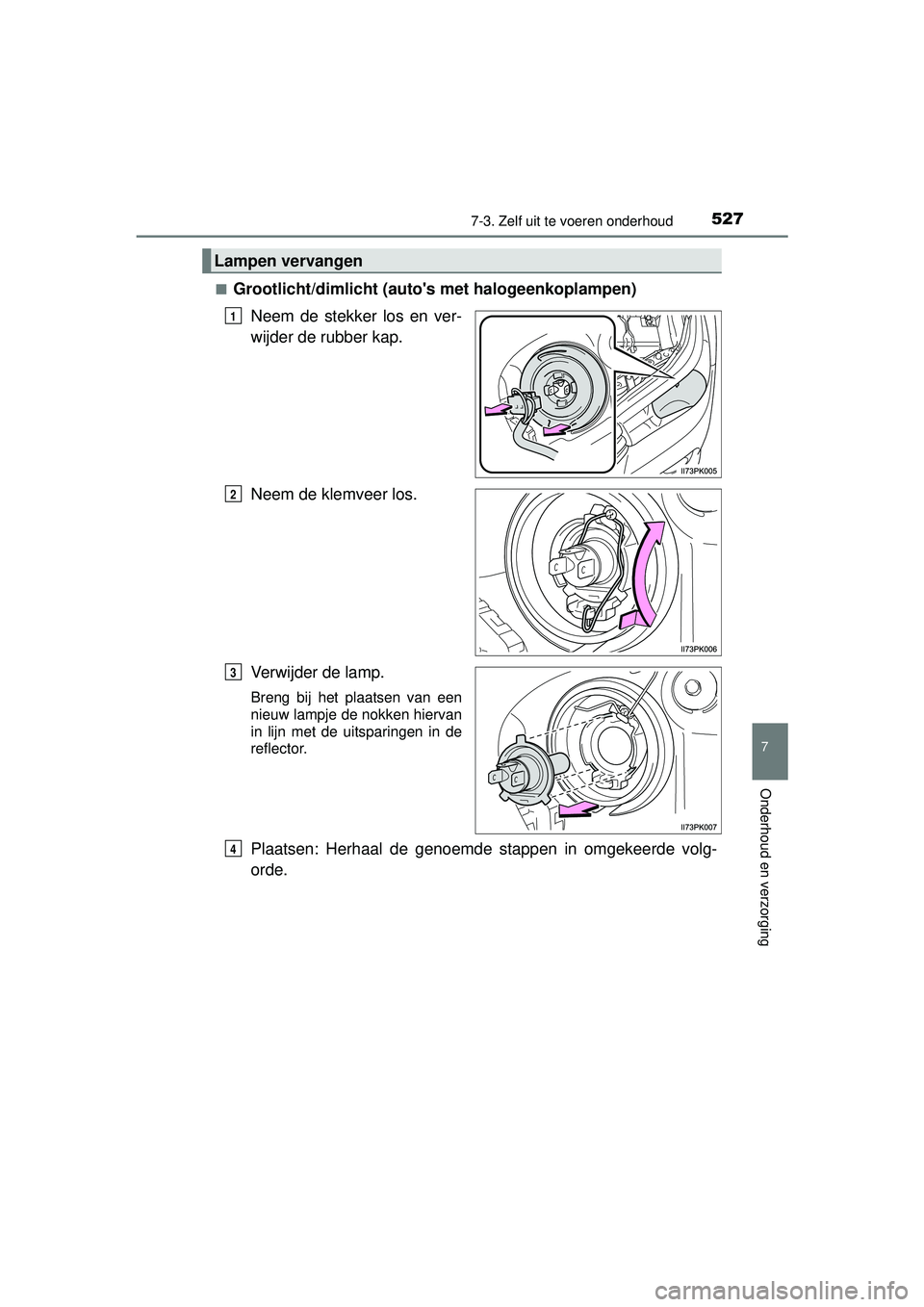

5277-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
■Grootlicht/dimlicht (auto's met halogeenkoplampen)
Neem de stekker los en ver-
wijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Lampen vervangen
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 527 Monday, March 7, 2016 2:16 PM

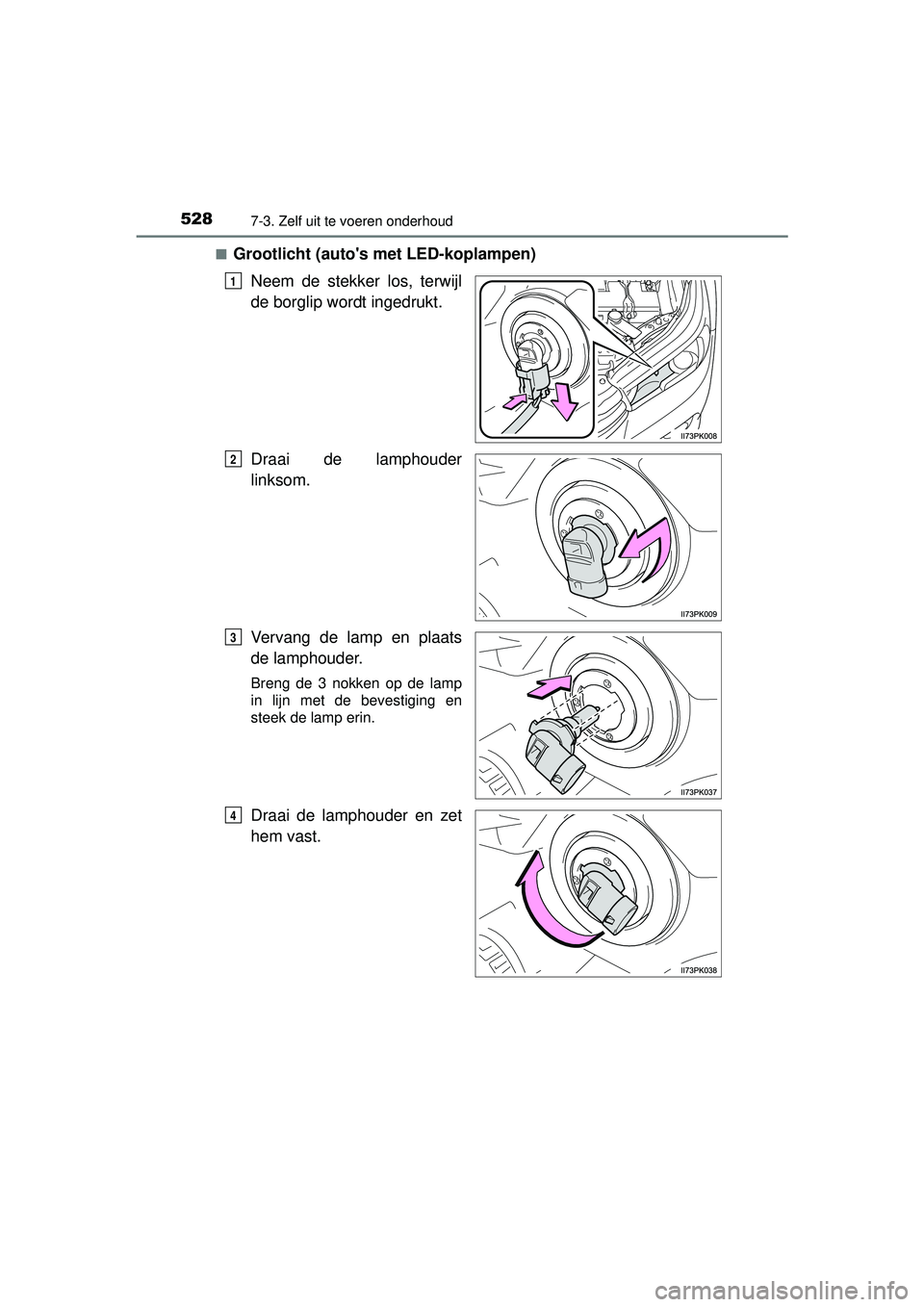

5287-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Grootlicht (auto's met LED-koplampen)
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
1
2
3
4
