2016 TOYOTA HILUX Instructieboekje (in Dutch)

5057-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

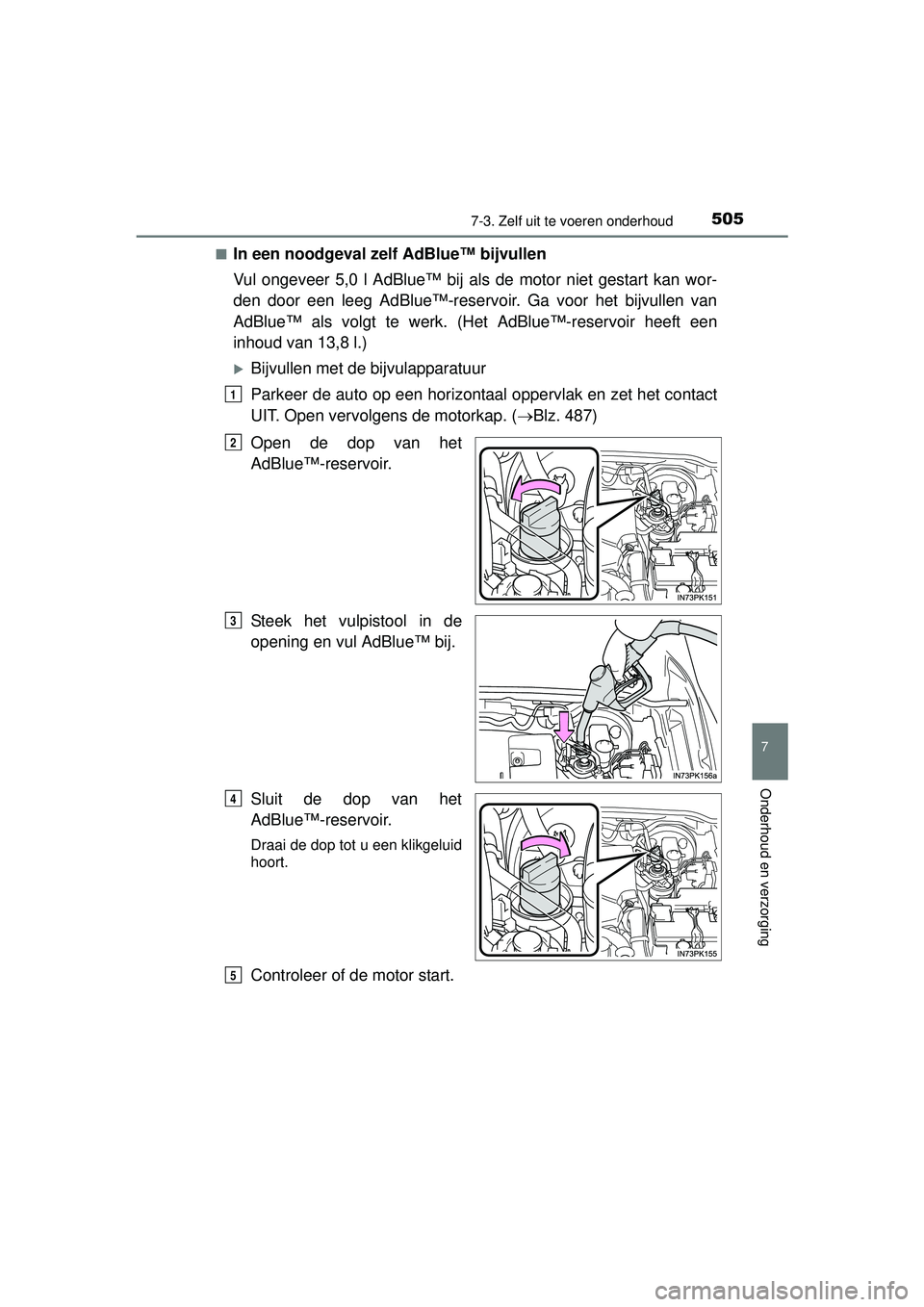

■In een noodgeval zelf AdBlue™ bijvullen
Vul ongeveer 5,0 l AdBlue™ bij als de motor niet gestart kan wor-
den door een leeg AdBlue™-reservoir. Ga voor het bijvullen van
AdBlue™ als volgt te werk. (Het AdBlue™-reservoir heeft een
inhoud van 13,8 l.)
Bijvullen met de bijvulapparatuur
Parkeer de auto op een horizontaal oppervlak en zet het contact
UIT. Open vervolgens de motorkap. (Blz. 487)
Open de dop van het
AdBlue™-reservoir.
Steek het vulpistool in de
opening en vul AdBlue™ bij.
Sluit de dop van het
AdBlue™-reservoir.
Draai de dop tot u een klikgeluid
hoort.
Controleer of de motor start.
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 505 Monday, March 7, 2016 2:16 PM

5067-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

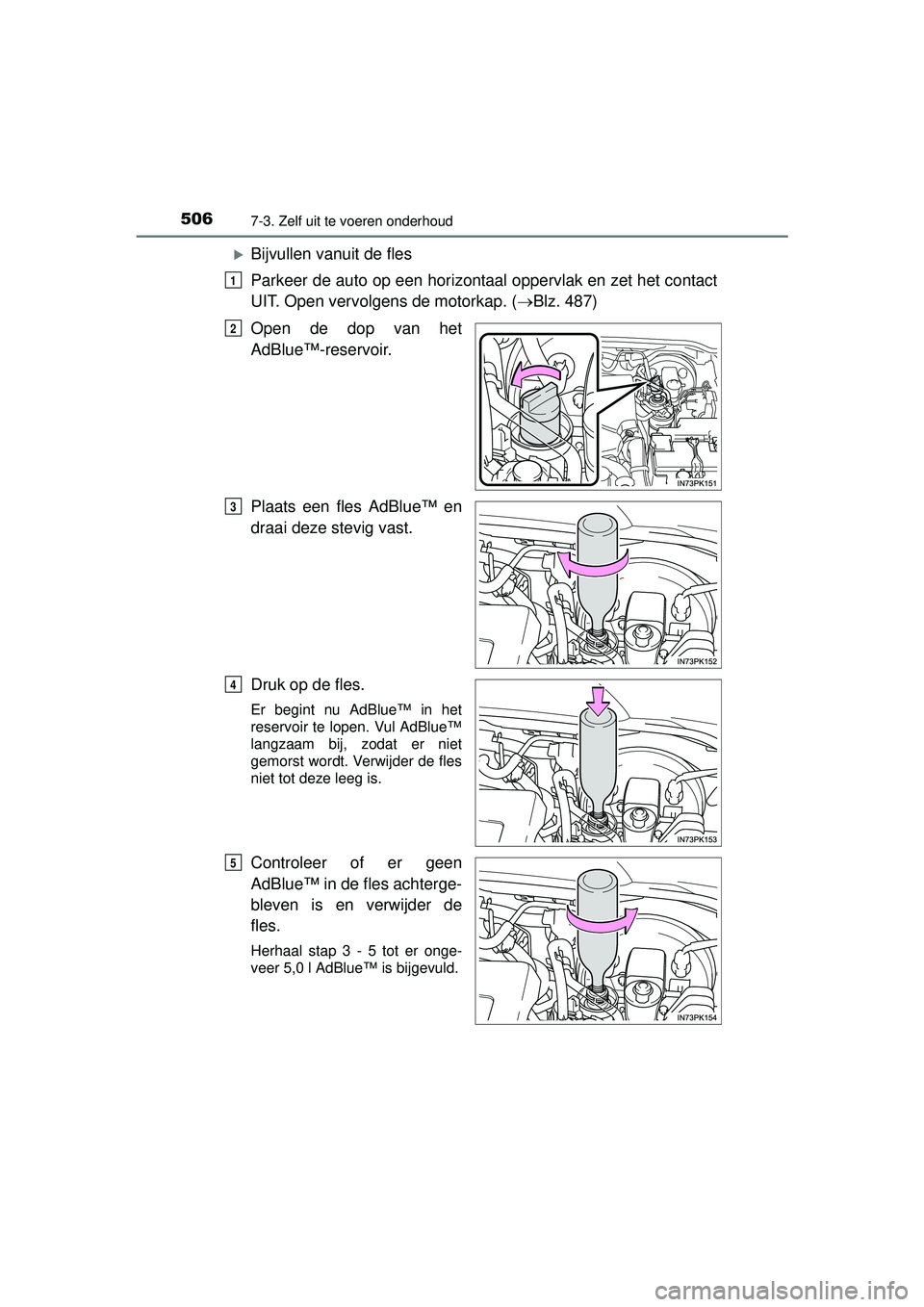

Bijvullen vanuit de fles
Parkeer de auto op een horizontaal oppervlak en zet het contact
UIT. Open vervolgens de motorkap. (Blz. 487)
Open de dop van het
AdBlue™-reservoir.
Plaats een fles AdBlue™ en
draai deze stevig vast.
Druk op de fles.
Er begint nu AdBlue™ in het
reservoir te lopen. Vul AdBlue™
langzaam bij, zodat er niet
gemorst wordt. Verwijder de fles
niet tot deze leeg is.
Controleer of er geen
AdBlue™ in de fles achterge-
bleven is en verwijder de
fles.
Herhaal stap 3 - 5 tot er onge-
veer 5,0 l AdBlue™ is bijgevuld.
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 506 Monday, March 7, 2016 2:16 PM

5077-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Sluit de dop van het
AdBlue™-reservoir.
Draai de dop tot u een klikgeluid
hoort.
Controleer of de motor start.
De bijvulprocedure wijkt mogelijk af van wat is aangegeven in de
afbeelding.
■ Als u AdBlue™ bijvult
Na het bijvullen van AdBlue™ doet de motor er mogelijk een paar seconden
langer over om te starten.
6
OPMERKING
■Als u AdBlue™ bijvult
Neem de volgende voorzorgsmaatregelen in acht.
Als u dit niet doet kunnen onderdelen van de auto, lak, enz. beschadigd
raken.
● Gebruik geen andere ureumoplossing dan AdBlue™.
● Als AdBlue™ in contact komt met gelakte oppervlakken van de auto, was
deze delen dan onmiddellijk met water.
● Als AdBlue™ wordt gemorst in de motorruimte, veeg het dan onmiddellijk
af met een vochtige doek.
■ Als u AdBlue™ bijvult met de bijvulapparatuur
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat er
AdBlue™ uit het reservoir stroomt:
● Steek het vulpistool nauwkeurig in de AdBlue™-vulpijp.
● Stop met het vullen van het reservoir wanneer het vulpistool automatisch
uit klikt.
● Vul het AdBlue™-reservoir niet tot de rand.
■ Bij het opbergen van AdBlue™-verpakkingen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dit niet doet, kunnen onderdelen van de auto, lak, enz. beschadigd
raken. Veranderingen in de chemische verbindingen van AdBlue™ kunnen
leiden tot onprettige geuren.
● Bewaar AdBlue™-verpakkingen niet in de auto.
● Sluit AdBlue™-verpakkingen goed af en bewaar ze op een koele, droge,
goed geventileerde plek zonder blootstelling aan direct zonlicht.
7
HILUX_OM_OM0K269E_(EE).book Page 507 Monday, March 7, 2016 2:16 PM

5087-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

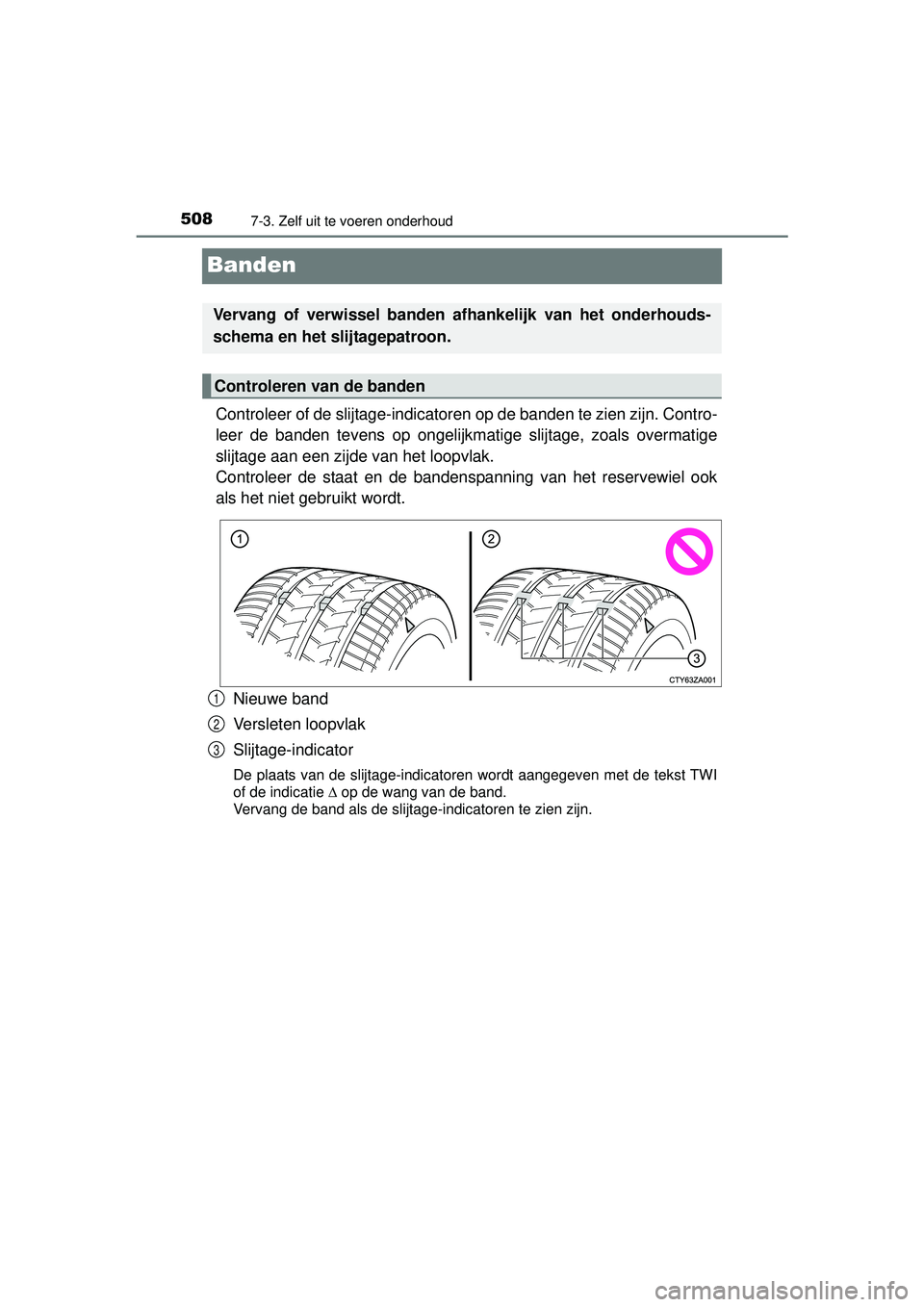

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmatige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI
of de indicatie  op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 508 Monday, March 7, 2016 2:16 PM

5097-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

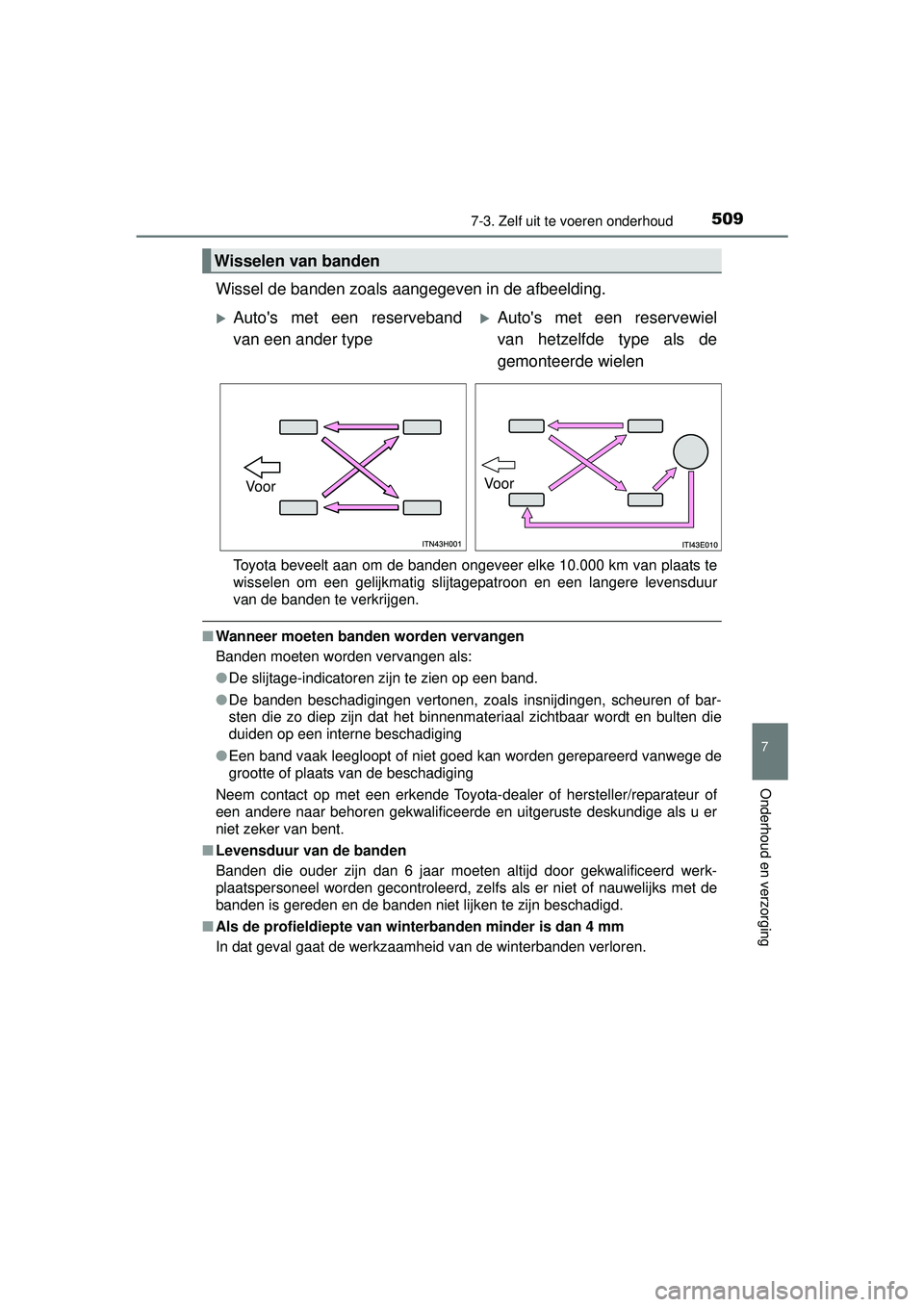

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te
wisselen om een gelijkmatig slijtagepatroon en een langere levensduur
van de banden te verkrijgen.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goe d kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
Wisselen van banden
Auto's met een reserveband
van een ander typeAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
HILUX_OM_OM0K269E_(EE).book Page 509 Monday, March 7, 2016 2:16 PM

5107-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

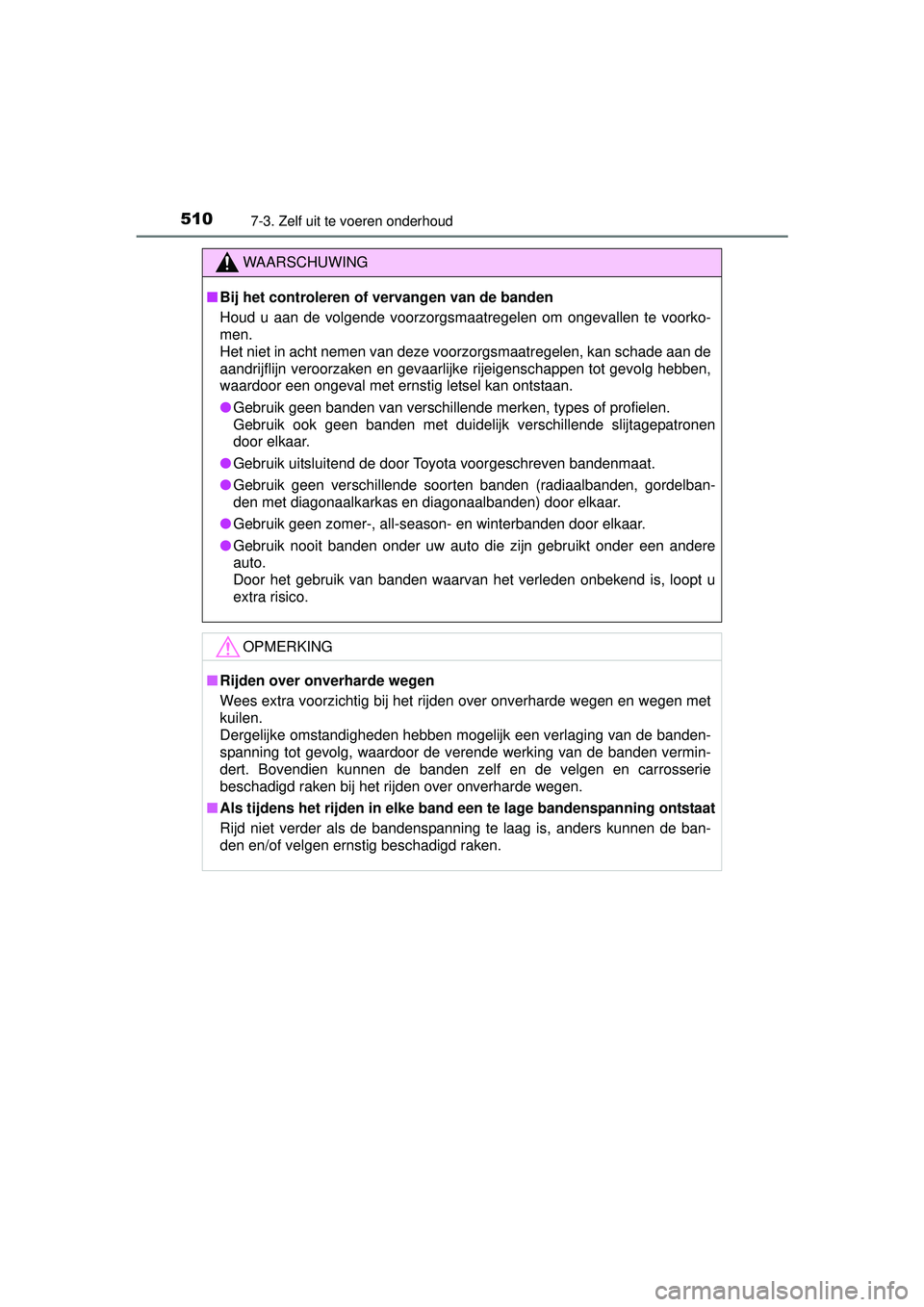

WAARSCHUWING
■Bij het controleren of vervangen van de banden
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
● Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen
door elkaar.
● Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
● Gebruik geen verschillende soorten banden (radiaalbanden, gordelban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
● Gebruik geen zomer-, all-season- en winterbanden door elkaar.
● Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
OPMERKING
■Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosserie
beschadigd raken bij het rijden over onverharde wegen.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de ban-
den en/of velgen ernstig beschadigd raken.
HILUX_OM_OM0K269E_(EE).book Page 510 Monday, March 7, 2016 2:16 PM

5117-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

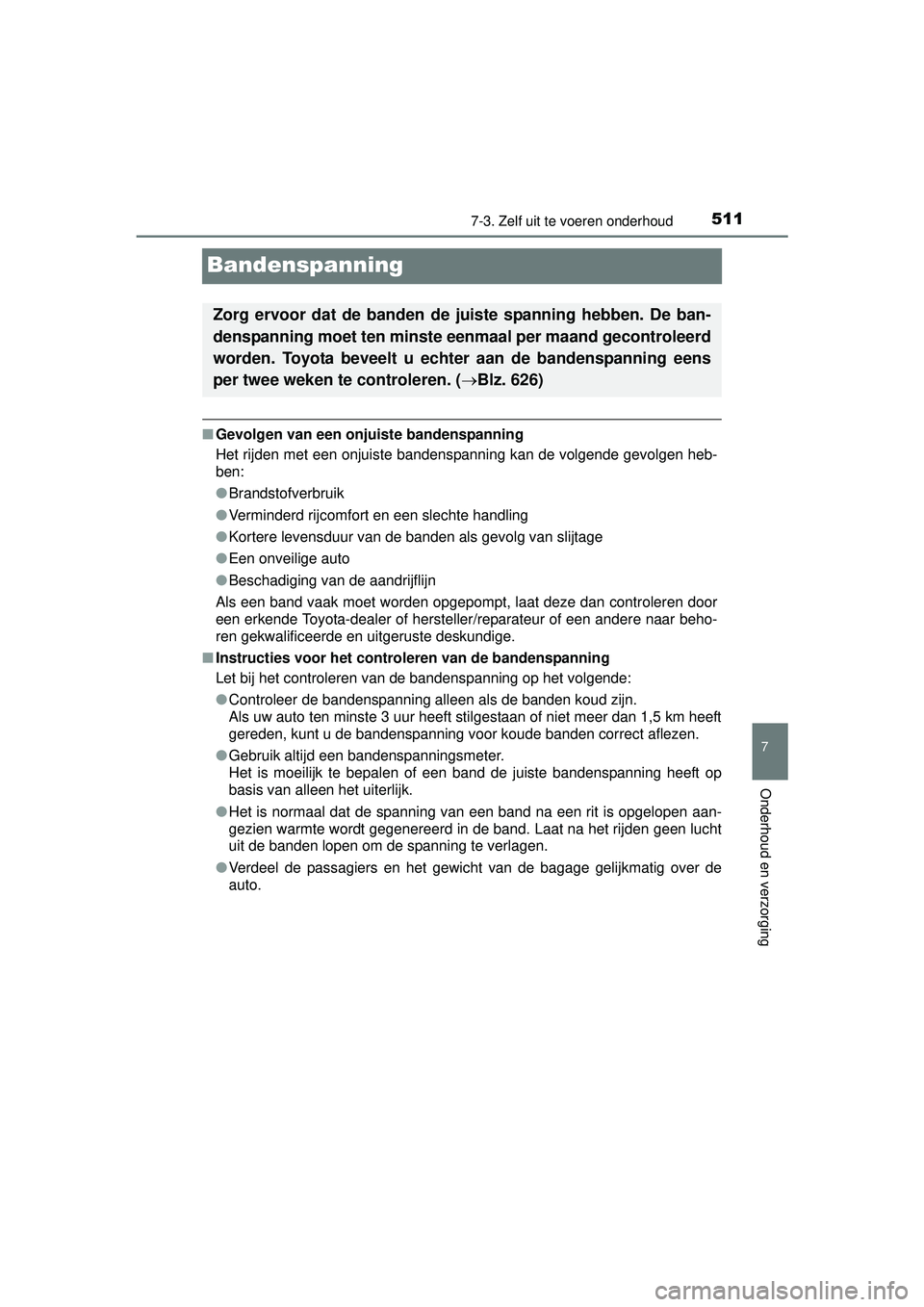

Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen heb-
ben:
●Brandstofverbruik
● Verminderd rijcomfort en een slechte handling
● Kortere levensduur van de banden als gevolg van slijtage
● Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct aflezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
● Verdeel de passagiers en het gewic ht van de bagage gelijkmatig over de
auto.
Zorg ervoor dat de banden de ju iste spanning hebben. De ban-
denspanning moet ten minste ee nmaal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. ( Blz. 626)
HILUX_OM_OM0K269E_(EE).book Page 511 Monday, March 7, 2016 2:16 PM

5127-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

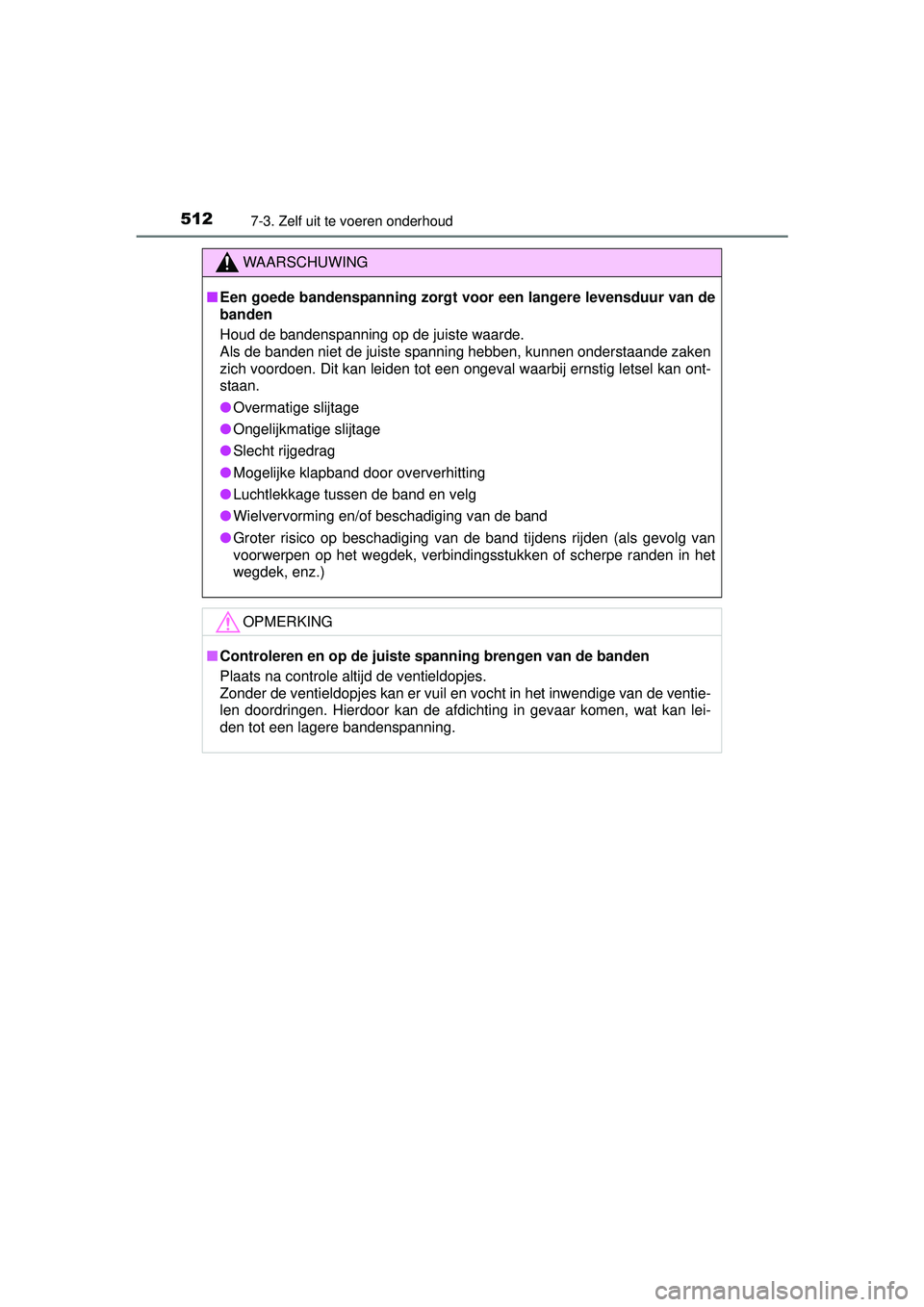

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan lei-
den tot een lagere bandenspanning.
HILUX_OM_OM0K269E_(EE).book Page 512 Monday, March 7, 2016 2:16 PM
