2016 TOYOTA HILUX Instructieboekje (in Dutch)

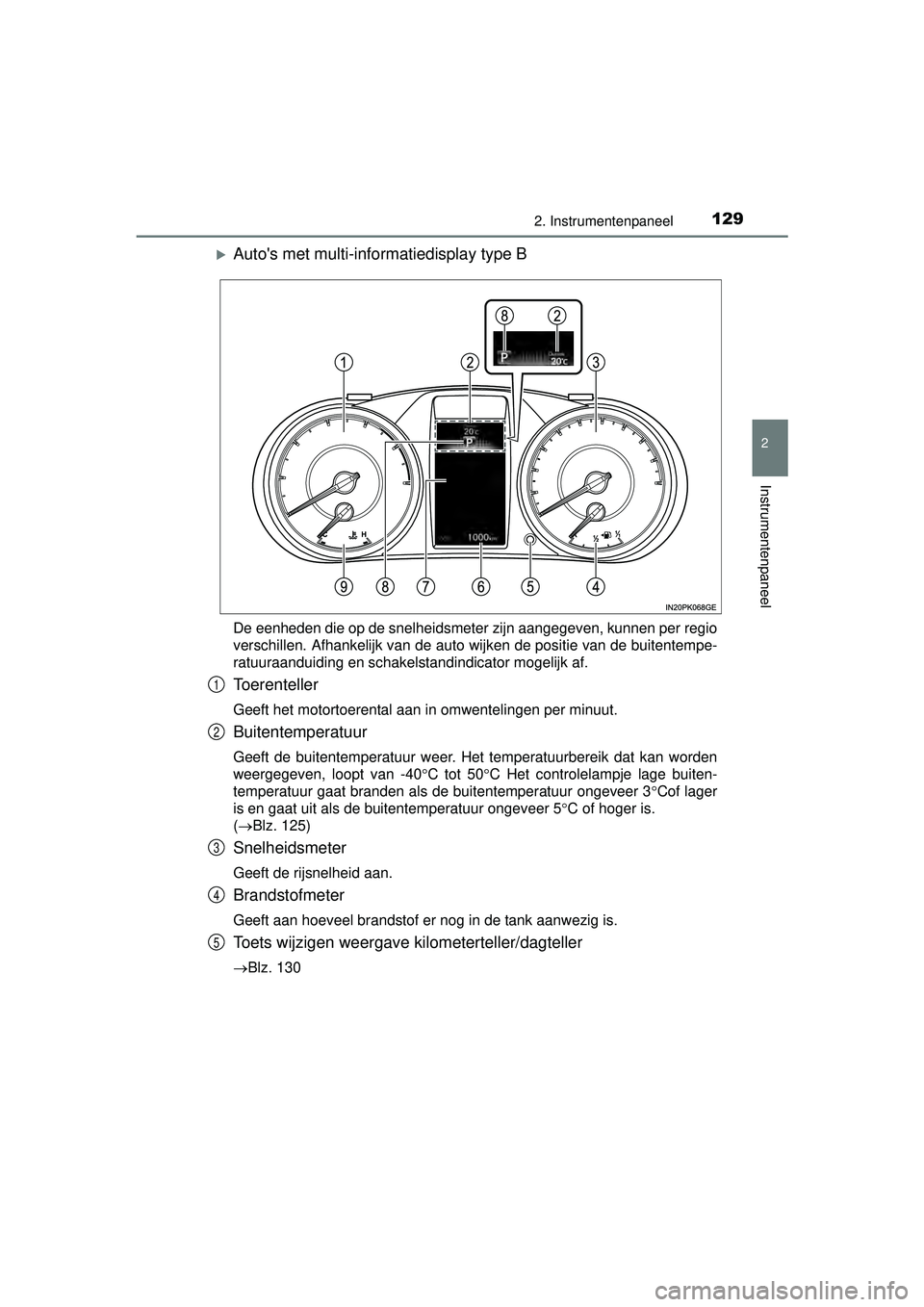

1292. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Auto's met multi-informatiedisplay type B
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio
verschillen. Afhankelijk van de auto wijken de positie van de buitentempe-
ratuuraanduiding en schakelstandindicator mogelijk af.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Buitentemperatuur
Geeft de buitentemperatuur weer. Het temperatuurbereik dat kan worden
weergegeven, loopt van -40C tot 50 C Het controlelampje lage buiten-
temperatuur gaat branden als de buitentemperatuur ongeveer 3 Cof lager
is en gaat uit als de buitentemperatuur ongeveer 5 C of hoger is.
( Blz. 125)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Toets wijzigen weergave kilometerteller/dagteller
Blz. 130
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 129 Monday, March 7, 2016 2:16 PM

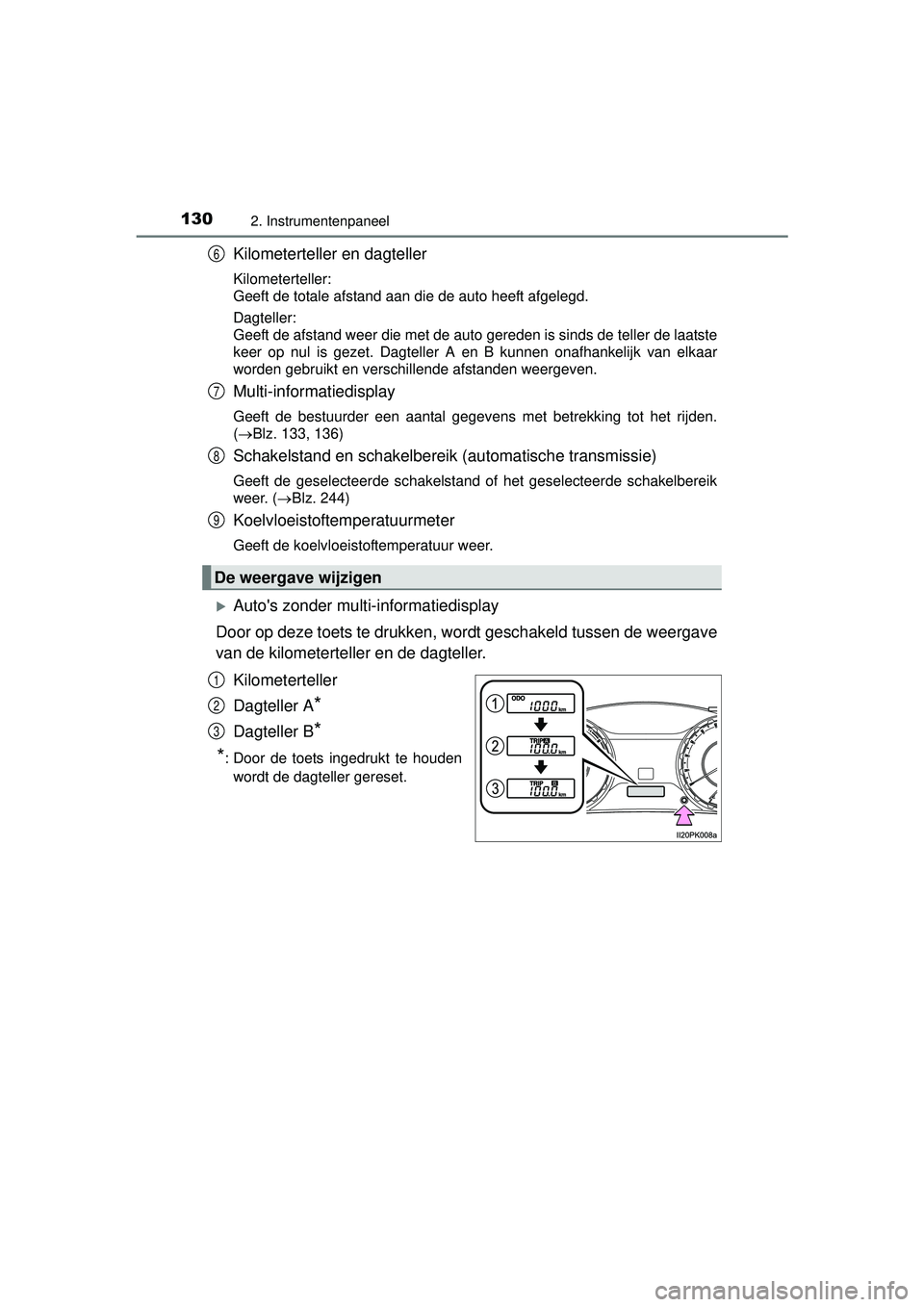

1302. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Kilometerteller en dagteller
Kilometerteller:
Geeft de totale afstand aan die de auto heeft afgelegd.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(Blz. 133, 136)
Schakelstand en schakelbereik (automatische transmissie)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik
weer. (Blz. 244)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Auto's zonder multi-informatiedisplay
Door op deze toets te drukken, wordt geschakeld tussen de weergave
van de kilometerteller en de dagteller.
Kilometerteller
Dagteller A
*
Dagteller B*
*
: Door de toets ingedrukt te houden wordt de dagteller gereset.
De weergave wijzigen
6
7
8
9
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 130 Monday, March 7, 2016 2:16 PM

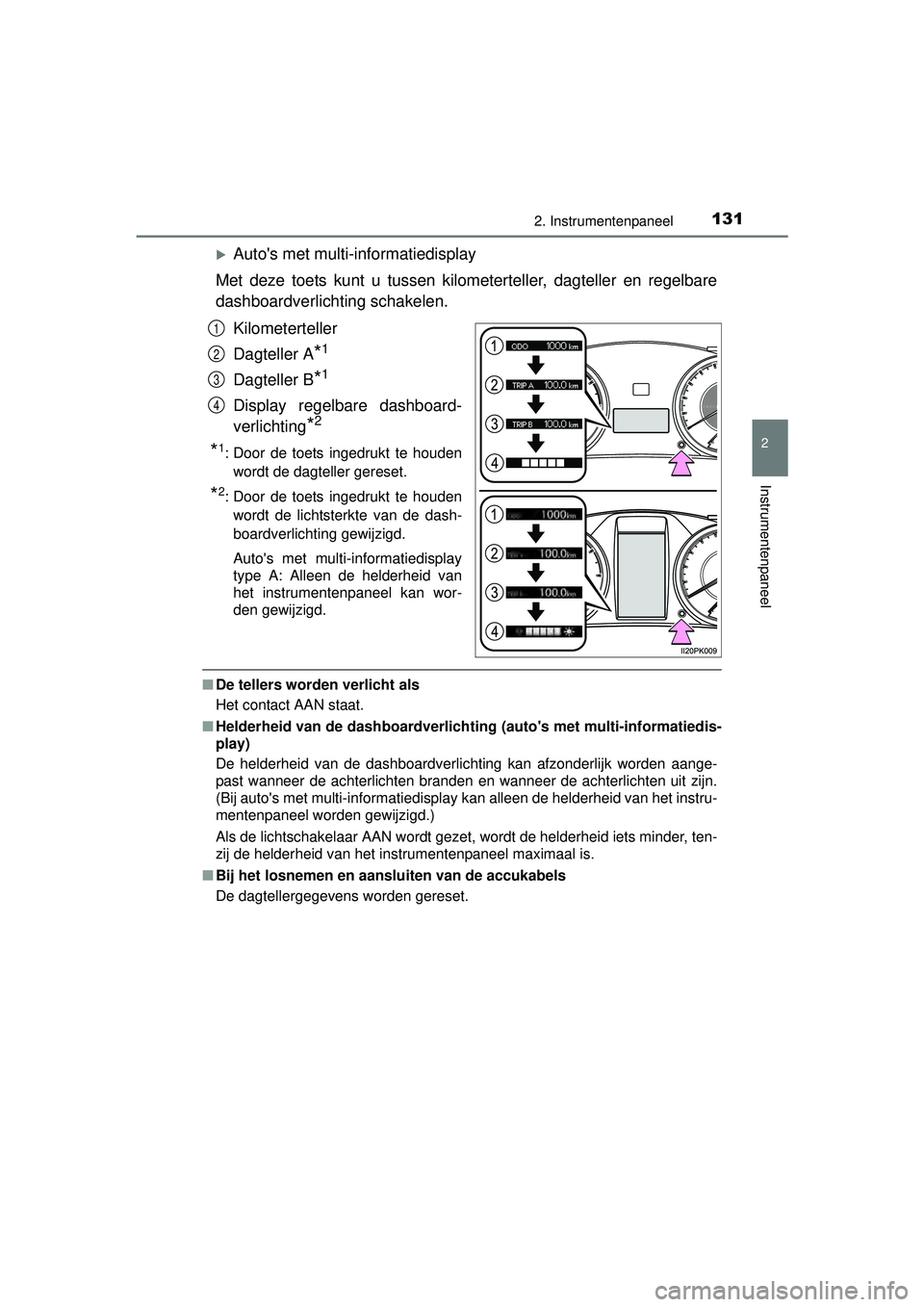

1312. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Auto's met multi-informatiedisplay
Met deze toets kunt u tussen kilometerteller, dagteller en regelbare
dashboardverlichting schakelen.
Kilometerteller
Dagteller A
*1
Dagteller B*1
Display regelbare dashboard-
verlichting
*2
*1: Door de toets ingedrukt te houdenwordt de dagteller gereset.
*2: Door de toets ingedrukt te houdenwordt de lichtsterkte van de dash-
boardverlichting gewijzigd.
Auto's met multi-informatiedisplay
type A: Alleen de helderheid van
het instrumentenpaneel kan wor-
den gewijzigd.
■ De tellers worden verlicht als
Het contact AAN staat.
■ Helderheid van de dashboardverlichti ng (auto's met multi-informatiedis-
play)
De helderheid van de dashboardverlichting kan afzonderlijk worden aange-\
past wanneer de achterlichten branden en wanneer de achterlichten uit zijn.
(Bij auto's met multi-informatiedisplay kan alleen de helderheid van het instru-
mentenpaneel worden gewijzigd.)
Als de lichtschakelaar AAN wordt gezet, wordt de helderheid iets minder, ten-
zij de helderheid van het instrumentenpaneel maximaal is.
■ Bij het losnemen en aansluiten van de accukabels
De dagtellergegevens worden gereset.
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 131 Monday, March 7, 2016 2:16 PM

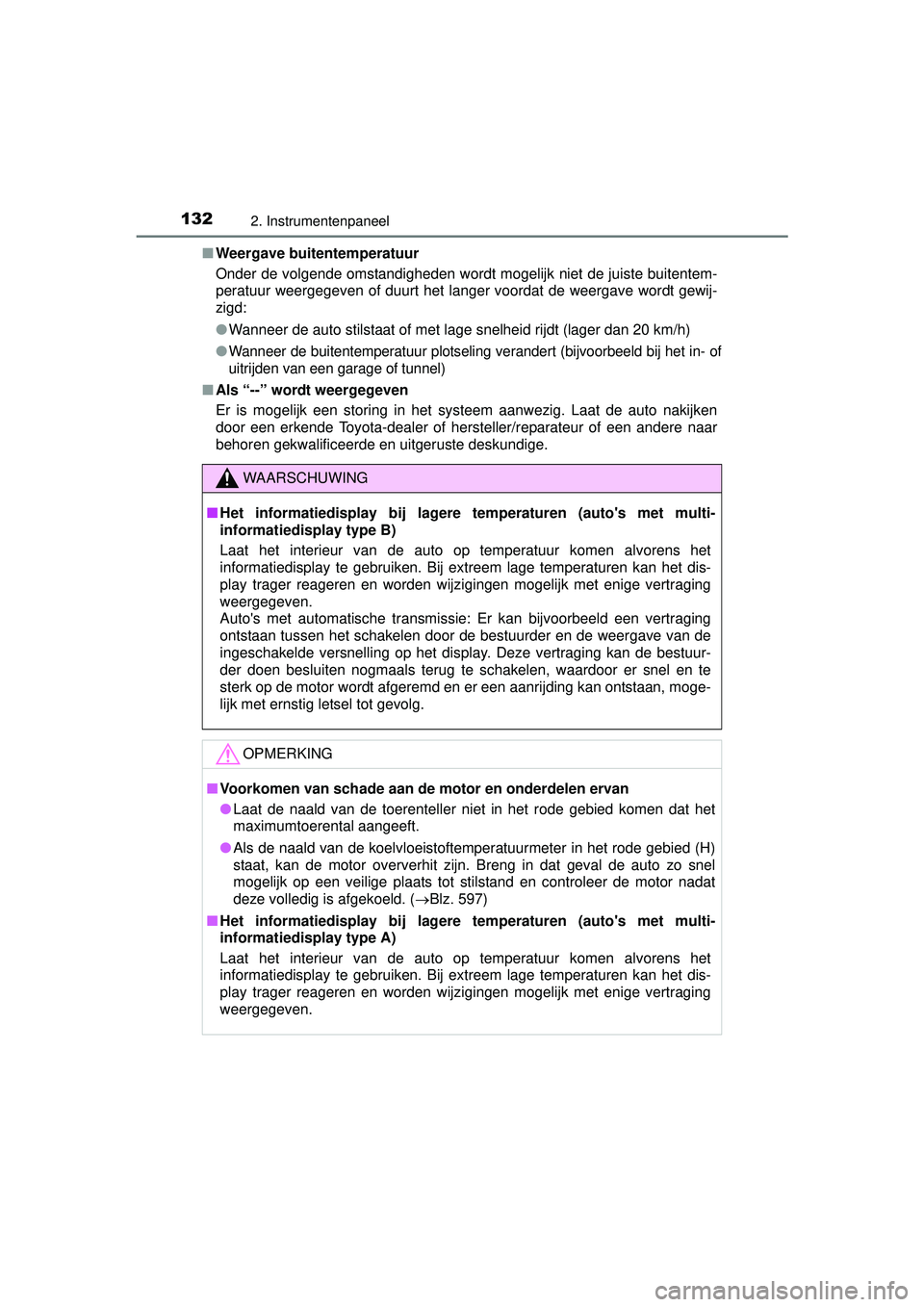

1322. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)■
Weergave buitentemperatuur
Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het langer voordat de weergave wordt gewij-
zigd:
●Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
●
Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of
uitrijden van een garage of tunnel)
■ Als “--” wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Het informatiedisplay bij lagere temperaturen (auto's met multi-
informatiedisplay type B)
Laat het interieur van de auto op temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij extreem lage temperaturen kan het dis-
play trager reageren en worden wijzigingen mogelijk met enige vertraging
weergegeven.
Auto's met automatische transmissie: Er kan bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de bestuurder en de weergave van de
ingeschakelde versnelling op het display. Deze vertraging kan de bestuur-
der doen besluiten nogmaals terug te schakelen, waardoor er snel en te
sterk op de motor wordt afgeremd en er een aanrijding kan ontstaan, moge-
lijk met ernstig letsel tot gevolg.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( Blz. 597)
■ Het informatiedisplay bij lagere temperaturen (auto's met multi-
informatiedisplay type A)
Laat het interieur van de auto op temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij extreem lage temperaturen kan het dis-
play trager reageren en worden wijzigingen mogelijk met enige vertraging
weergegeven.
HILUX_OM_OM0K269E_(EE).book Page 132 Monday, March 7, 2016 2:16 PM

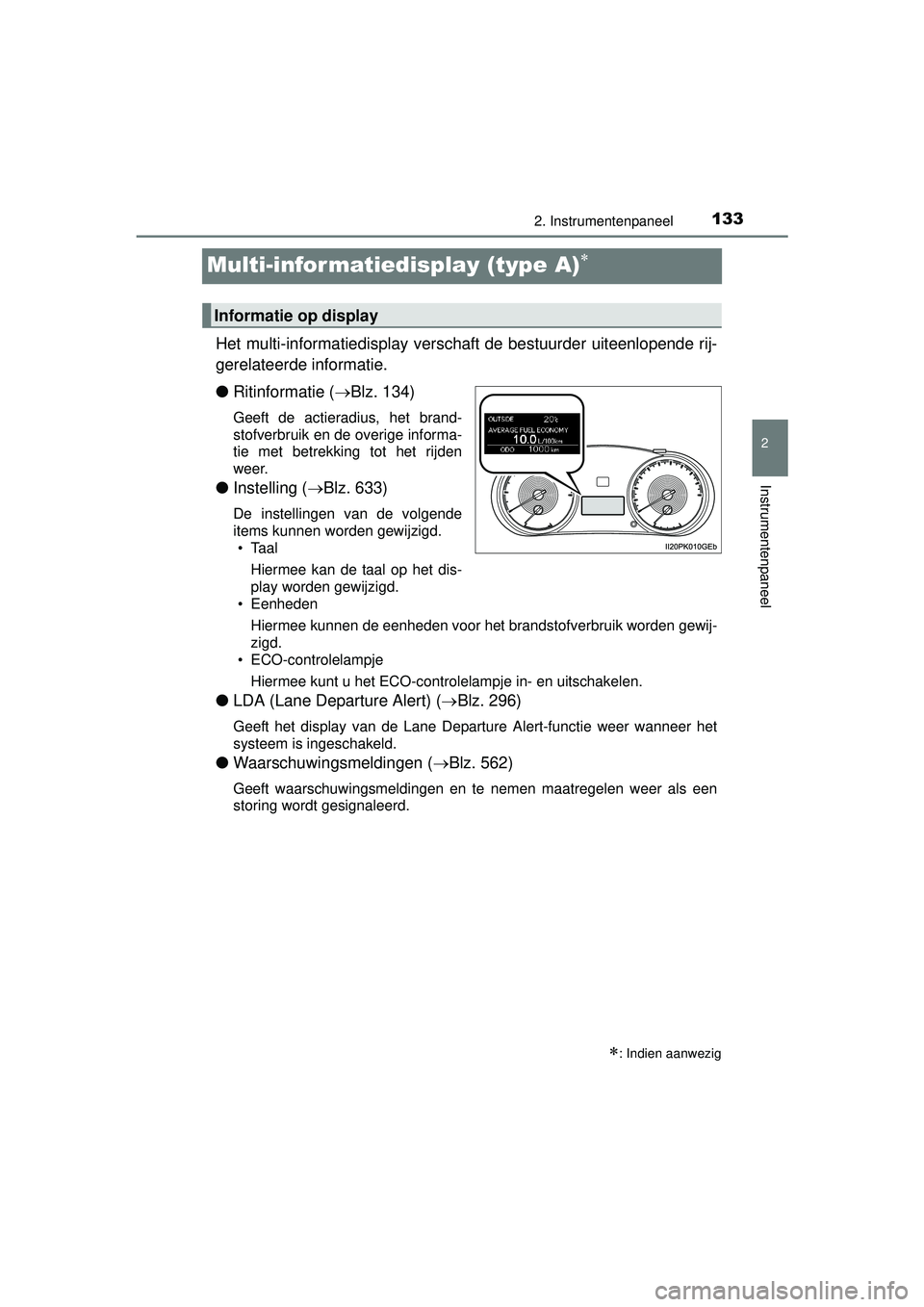

133
2
2. Instrumentenpaneel
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Multi-infor matiedisplay (type A)
Het multi-informatiedisplay versc haft de bestuurder uiteenlopende rij-
gerelateerde informatie.
● Ritinformatie ( Blz. 134)
Geeft de actieradius, het brand-
stofverbruik en de overige informa-
tie met betrekking tot het rijden
weer.
●Instelling ( Blz. 633)
De instellingen van de volgende
items kunnen worden gewijzigd.
• Taal
Hiermee kan de taal op het dis-
play worden gewijzigd.
• Eenheden
Hiermee kunnen de eenheden voor het brandstofverbruik worden gewij-
zigd.
• ECO-controlelampje
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
● LDA (Lane Departure Alert) ( Blz. 296)
Geeft het display van de Lane Departure Alert-functie weer wanneer het
systeem is ingeschakeld.
● Waarschuwingsmeldingen ( Blz. 562)
Geeft waarschuwingsmeldingen en te nemen maatregelen weer als een
storing wordt gesignaleerd.
: Indien aanwezig
Informatie op display
HILUX_OM_OM0K269E_(EE).book Page 133 Monday, March 7, 2016 2:16 PM

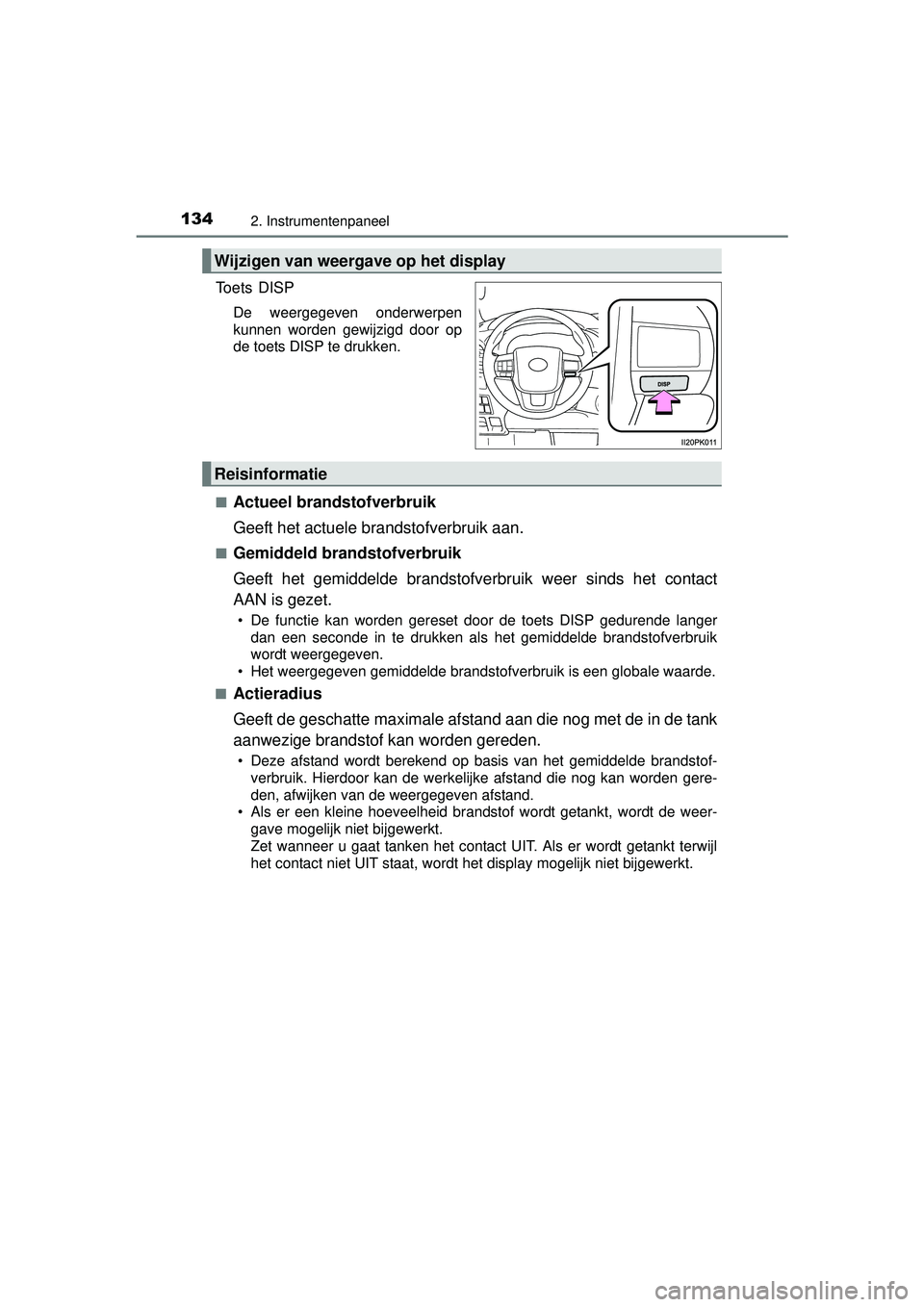

1342. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Toets DISP
De weergegeven onderwerpen
kunnen worden gewijzigd door op
de toets DISP te drukken.
■
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik aan.
■Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofv erbruik weer sinds het contact
AAN is gezet.
• De functie kan worden gereset door de toets DISP gedurende langer dan een seconde in te drukken als het gemiddelde brandstofverbruik
wordt weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
■
Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank
aanwezige brandstof kan worden gereden.
• Deze afstand wordt berekend op basis van het gemiddelde brandstof- verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weer- gave mogelijk niet bijgewerkt.
Zet wanneer u gaat tanken het contact UIT. Als er wordt getankt terwijl
het contact niet UIT staat, wordt het display mogelijk niet bijgewerkt.
Wijzigen van weerg ave op het display
Reisinformatie
HILUX_OM_OM0K269E_(EE).book Page 134 Monday, March 7, 2016 2:16 PM

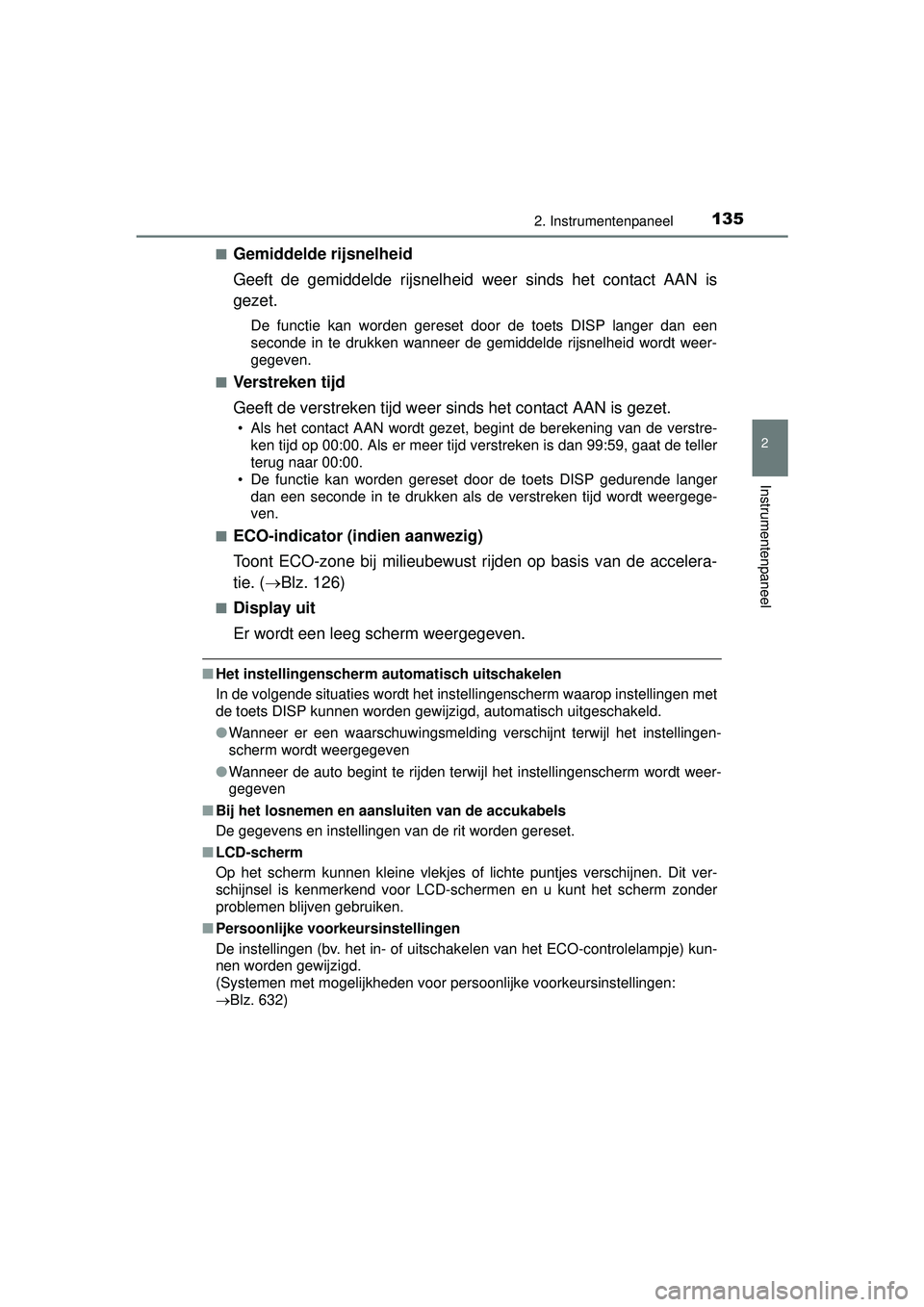

1352. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)■
Gemiddelde rijsnelheid
Geeft de gemiddelde rijsnelheid
weer sinds het contact AAN is
gezet.
De functie kan worden gereset door de toets DISP langer dan een
seconde in te drukken wanneer de gemiddelde rijsnelheid wordt weer-
gegeven.
■
Verstreken tijd
Geeft de verstreken tijd weer sinds het contact AAN is gezet.
• Als het contact AAN wordt gezet, begint de berekening van de verstre- ken tijd op 00:00. Als er meer tijd verstreken is dan 99:59, gaat de teller
terug naar 00:00.
• De functie kan worden gereset door de toets DISP gedurende langer dan een seconde in te drukken als de verstreken tijd wordt weergege-
ven.
■
ECO-indicator (indien aanwezig)
Toont ECO-zone bij milieubewust rijden op basis van de accelera-
tie. ( Blz. 126)
■Display uit
Er wordt een leeg scherm weergegeven.
■Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm waarop instellingen met
de toets DISP kunnen worden gewijzigd, automatisch uitgeschakeld.
● Wanneer er een waarschuwingsmelding verschijnt terwijl het instellingen-
scherm wordt weergegeven
● Wanneer de auto begint te rijden terwijl het instellingenscherm wordt weer-
gegeven
■ Bij het losnemen en aansluiten van de accukabels
De gegevens en instellingen van de rit worden gereset.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Persoonlijke voorkeursinstellingen
De instellingen (bv. het in- of uitschakelen van het ECO-controlelampje) kun-
nen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
Blz. 632)
HILUX_OM_OM0K269E_(EE).book Page 135 Monday, March 7, 2016 2:16 PM

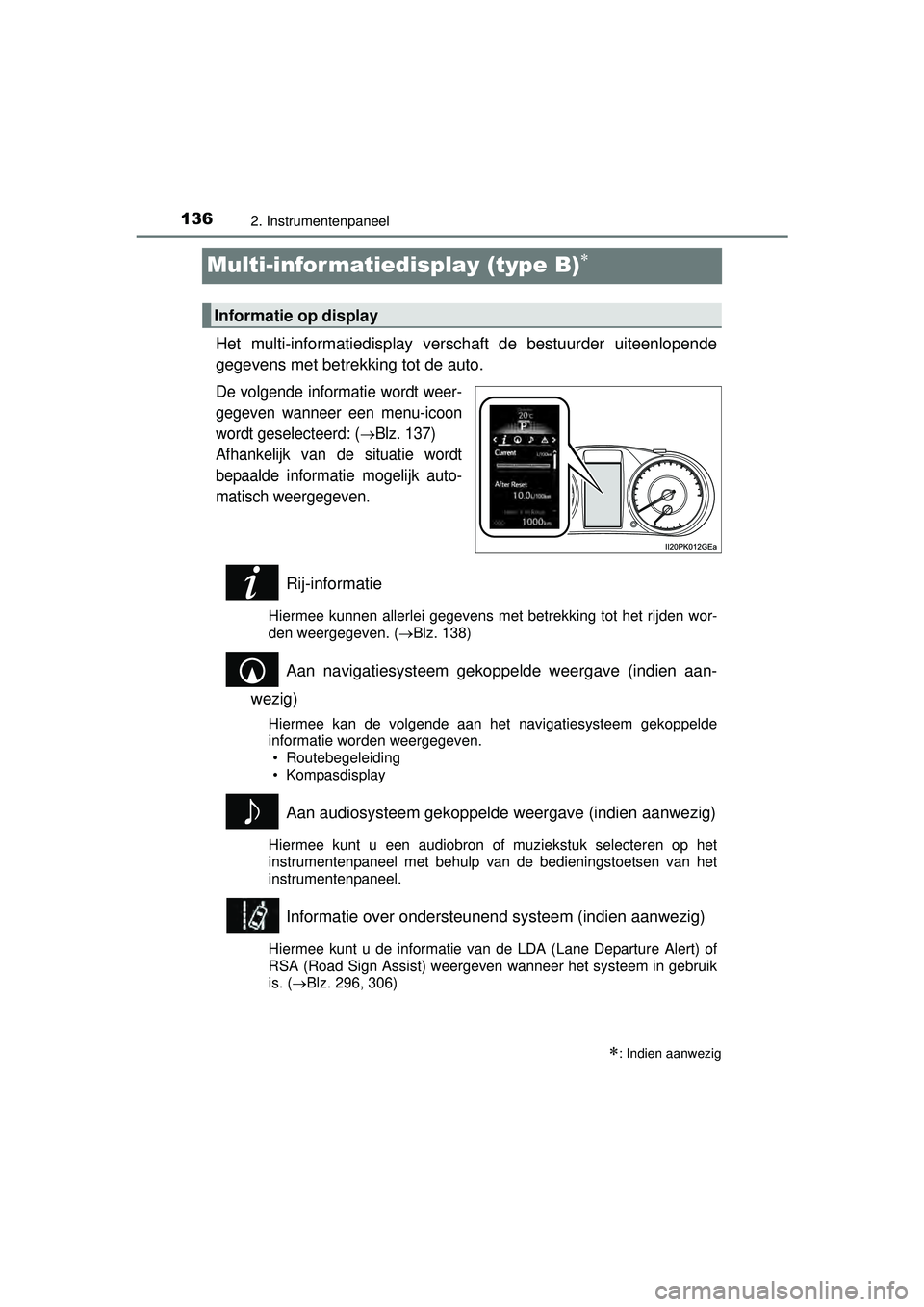

1362. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Multi-infor matiedisplay (type B)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende
gegevens met betrekking tot de auto.
De volgende informatie wordt weer-
gegeven wanneer een menu-icoon
wordt geselecteerd: (
Blz. 137)
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk auto-
matisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( Blz. 138)
Aan navigatiesysteem gekoppelde weergave (indien aan-
wezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven. • Routebegeleiding
• Kompasdisplay
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of muziekstuk selecteren op het
instrumentenpaneel met behulp van de bedieningstoetsen van het
instrumentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kunt u de informatie van de LDA (Lane Departure Alert) of
RSA (Road Sign Assist) weergeven wanneer het systeem in gebruik
is. (Blz. 296, 306)
: Indien aanwezig
Informatie op display
