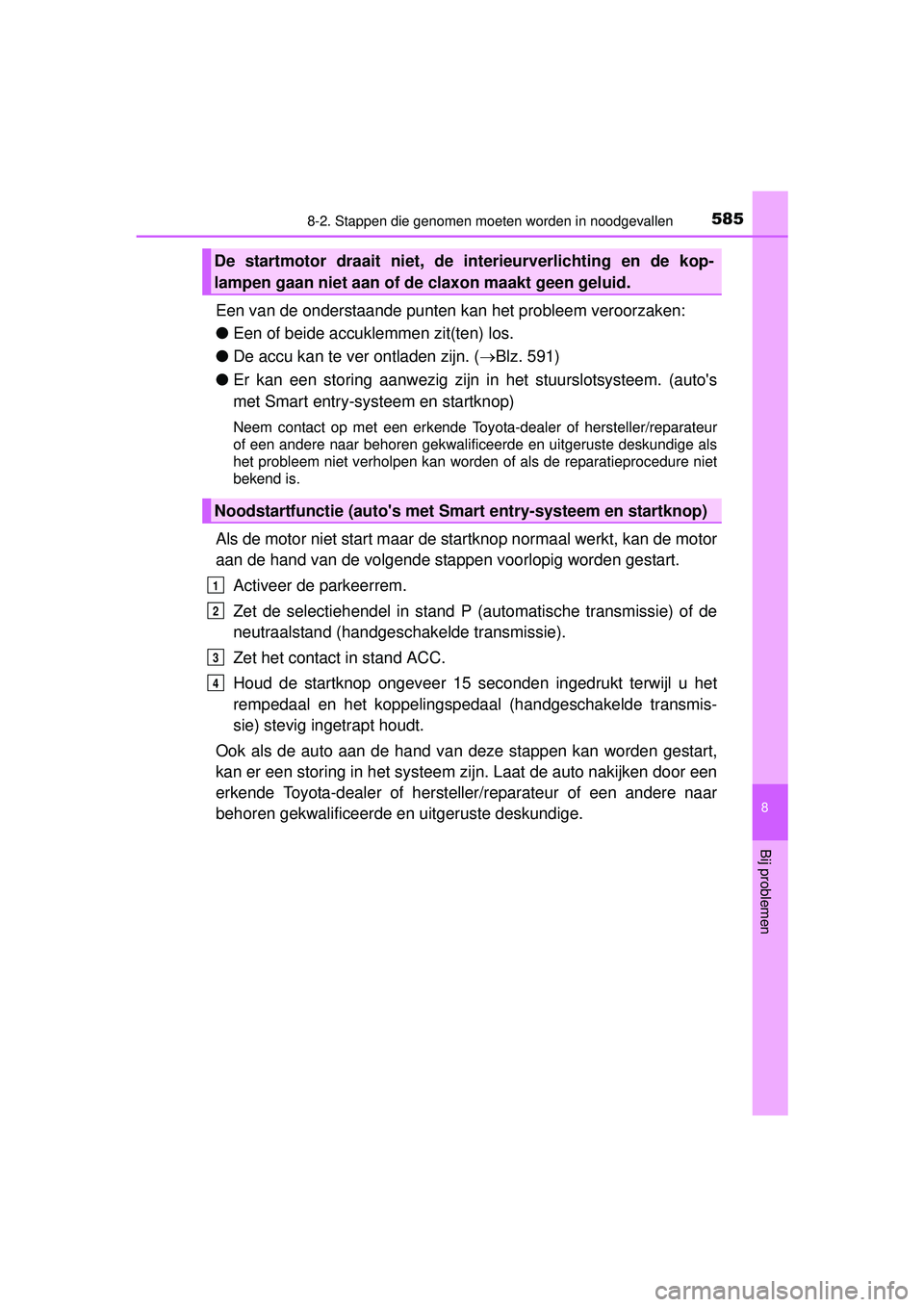

2016 TOYOTA HILUX Instructieboekje (in Dutch)

5858-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
● Een of beide accuklemmen zit(ten) los.
● De accu kan te ver ontladen zijn. ( Blz. 591)
● Er kan een storing aanwezig zijn in het stuurslotsysteem. (auto's
met Smart entry-systeem en startknop)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het probleem niet verholpen kan worden of als de reparatieprocedure niet
bekend is.
Als de motor niet start maar de startknop normaal werkt, kan de motor
aan de hand van de volgende stappen voorlopig worden gestart.
Activeer de parkeerrem.
Zet de selectiehendel in stand P (automatische transmissie) of de
neutraalstand (handgeschakelde transmissie).
Zet het contact in stand ACC.
Houd de startknop ongeveer 15 seconden ingedrukt terwijl u het
rempedaal en het koppelingspedaal (handgeschakelde transmis-
sie) stevig ingetrapt houdt.
Ook als de auto aan de hand van deze stappen kan worden gestart,
kan er een storing in het systeem z ijn. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet, de interieurverlichting en de kop-
lampen gaan niet aan of de claxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop)
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 585 Monday, March 7, 2016 2:16 PM

5868-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
Als de selectiehendel niet in een andere stand dan
P kan worden gezet (automatische transmissie)
Activeer de parkeerrem.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Auto's met Smart entry-systeem en startknop:
Zet het contact in stand ACC.
Trap het rempedaal in.
Wrik het afdekplaatje omhoog
met een sleufkopschroeven-
draaier o.i.d.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan het afdekplaatje te
voorkomen.
Druk de deblokkeerschakelaar
in.
De selectiehendel kan worden ver-
plaatst als de schakelaar inge-
drukt is.
Als de selectiehendel niet in een andere stand gezet kan worden
terwijl u het rempedaal ingetrapt hebt, kan er een probleem aan-
wezig zijn in het schakelblokkeersysteem (een systeem dat
voorkomt dat de selectiehendel per ongeluk in een andere stand
gezet kan worden). Laat uw auto direct controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Met de volgende procedure kan in noodgevallen de blokkering
van de selectiehendel ongedaan worden gemaakt.
1
2
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 586 Monday, March 7, 2016 2:16 PM

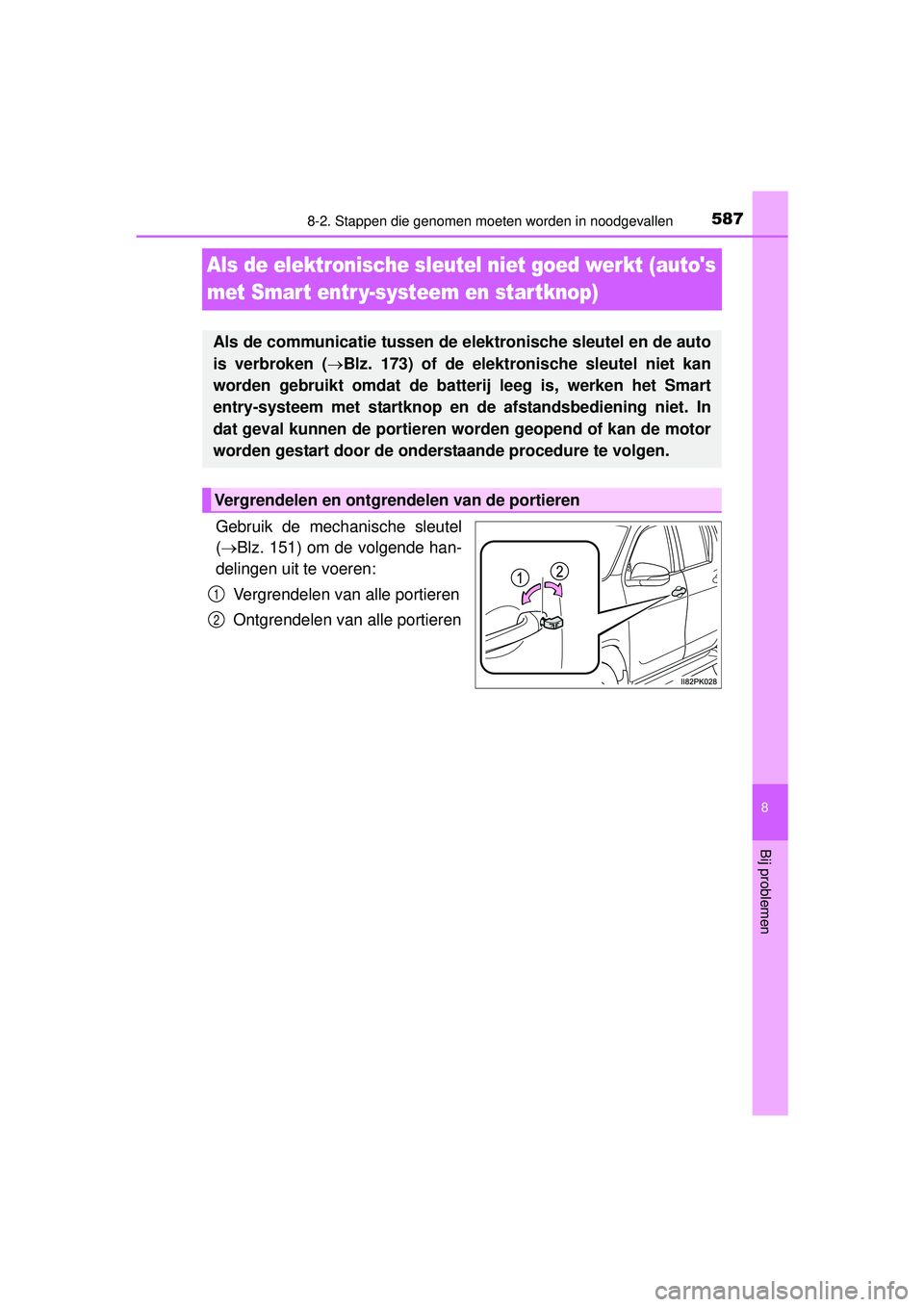

5878-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Als de elektronische sleutel niet goed werkt (auto's
met Smart entr y-systeem en startknop)
Gebruik de mechanische sleutel
( Blz. 151) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de communicatie tussen de elektronische sleutel en de auto
is verbroken ( Blz. 173) of de elektronische sleutel niet kan
worden gebruikt omdat de batte rij leeg is, werken het Smart
entry-systeem met startknop en de afstandsbediening niet. In
dat geval kunnen de portieren wo rden geopend of kan de motor
worden gestart door de onderstaande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
HILUX_OM_OM0K269E_(EE).book Page 587 Monday, March 7, 2016 2:16 PM

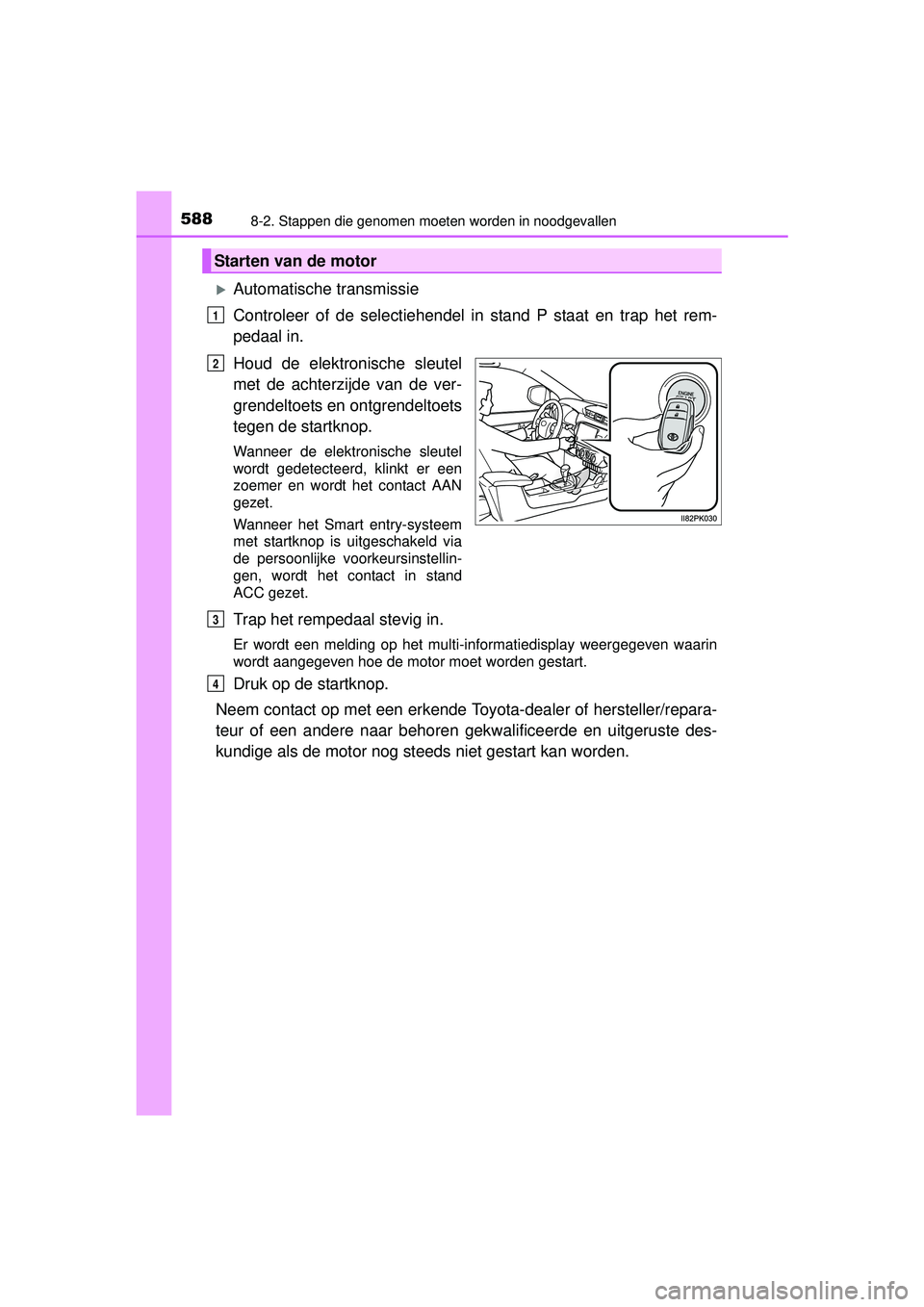

5888-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
Automatische transmissie
Controleer of de selectiehendel in stand P staat en trap het rem-
pedaal in.
Houd de elektronische sleutel
met de achterzijde van de ver-
grendeltoets en ontgrendeltoets
tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in.
Er wordt een melding op het multi-informatiedisplay weergegeven waarin
wordt aangegeven hoe de motor moet worden gestart.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
Starten van de motor
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 588 Monday, March 7, 2016 2:16 PM

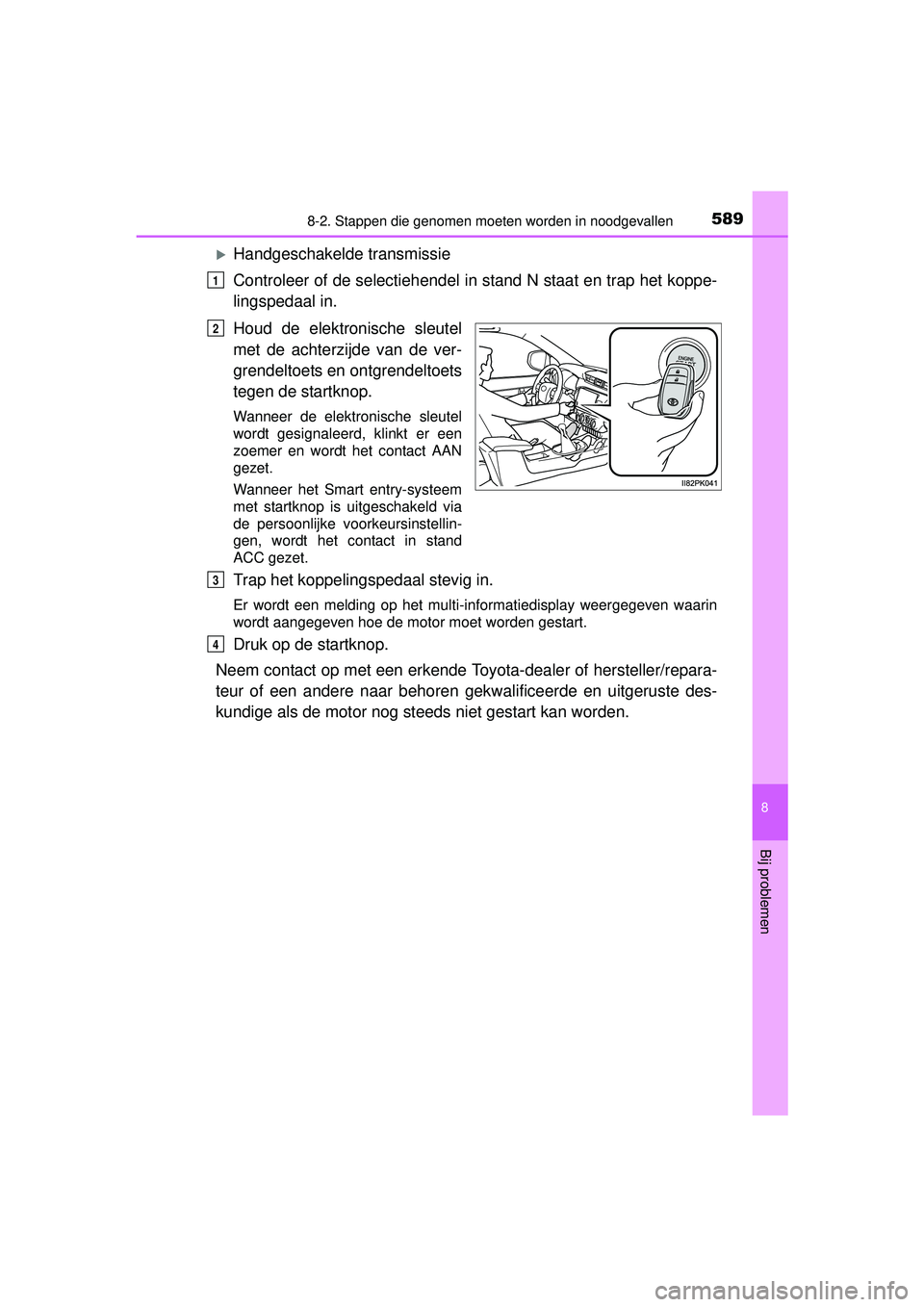

5898-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Handgeschakelde transmissie
Controleer of de selectiehendel in stand N staat en trap het koppe-
lingspedaal in.
Houd de elektronische sleutel
met de achterzijde van de ver-
grendeltoets en ontgrendeltoets
tegen de startknop.
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het koppelingspedaal stevig in.
Er wordt een melding op het multi-informatiedisplay weergegeven waarin
wordt aangegeven hoe de motor moet worden gestart.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige als de motor nog steeds niet gestart kan worden.
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 589 Monday, March 7, 2016 2:16 PM

5908-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
■Uitzetten van de motor
Auto's met automatische transmissie
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal
doet bij het afzetten van de motor.
Auto's met handgeschakelde transmissie
Zet de selectiehendel in stand N en druk op de startknop zoals u normaliter
zou doen bij het afzetten van de motor.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. ( Blz. 517)
■ Alarm (auto's met alarm voor Kazachstan en Marokko)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de stand van het contact
Auto's met automatische transmissie
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. ( Blz. 239)
Auto's met handgeschakelde transmissie
Laat het koppelingspedaal los en druk tijdens stap hierboven op de start-
knop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. ( Blz. 239)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uitgeschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
Blz. 632)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( Blz. 171)
3
3
HILUX_OM_OM0K269E_(EE).book Page 590 Monday, March 7, 2016 2:16 PM

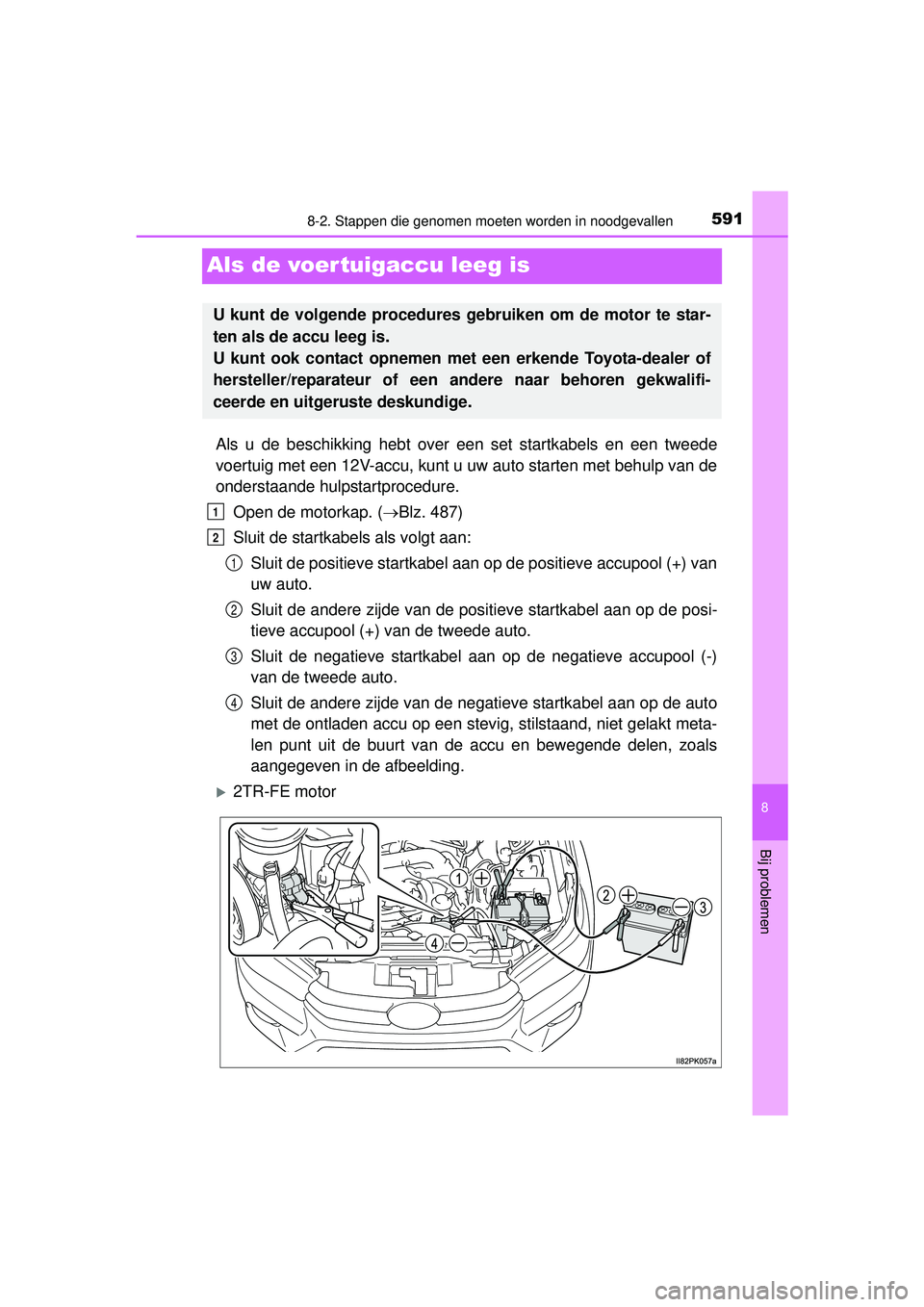

5918-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Als de voertuigaccu leeg is
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Open de motorkap. ( Blz. 487)
Sluit de startkabels als volgt aan: Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
2TR-FE motor
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 591 Monday, March 7, 2016 2:16 PM

5928-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)

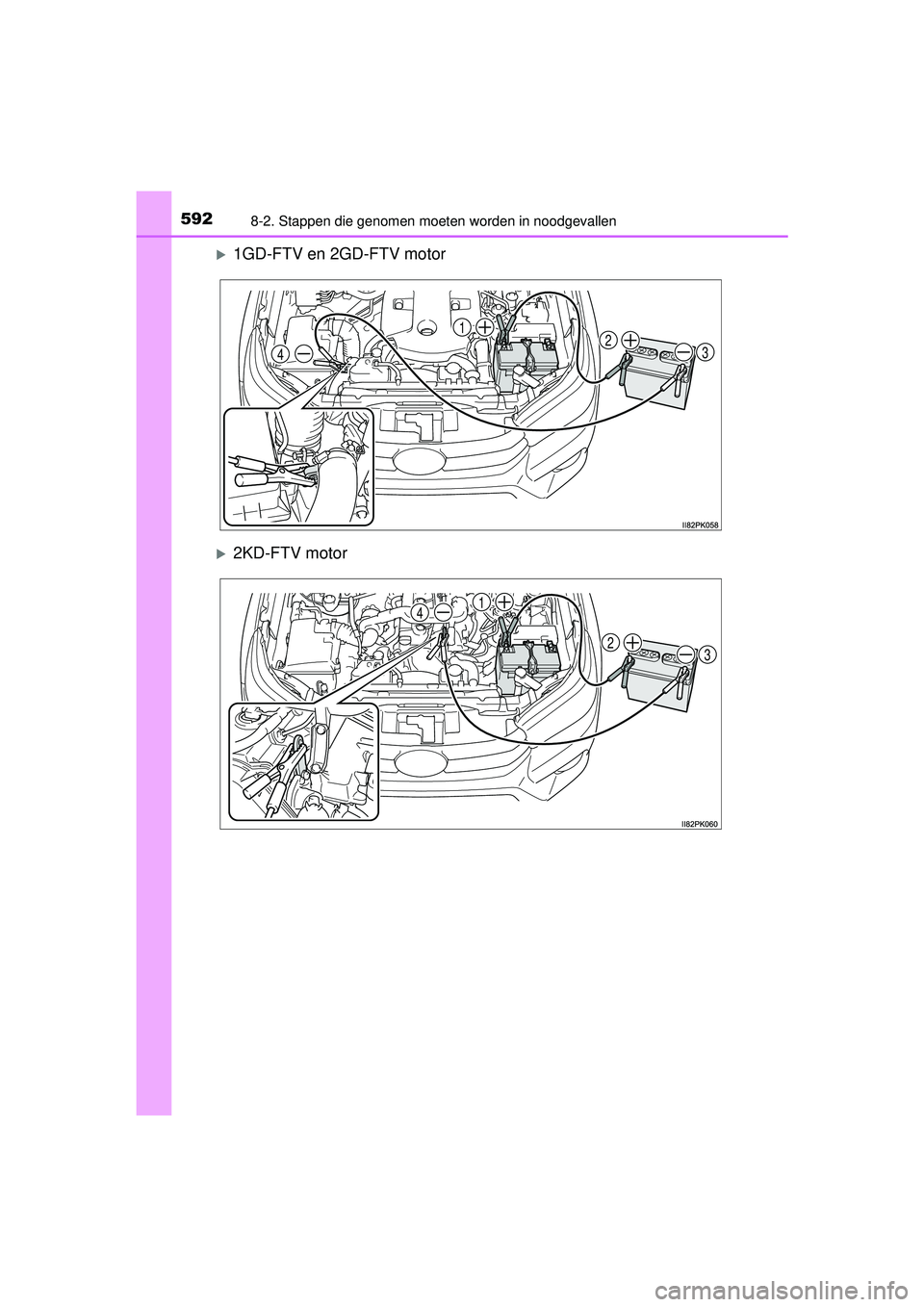

1GD-FTV en 2GD-FTV motor
2KD-FTV motor
324
1
32
14
HILUX_OM_OM0K269E_(EE).book Page 592 Monday, March 7, 2016 2:16 PM
