2016 TOYOTA HILUX Instructieboekje (in Dutch)

2974-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)

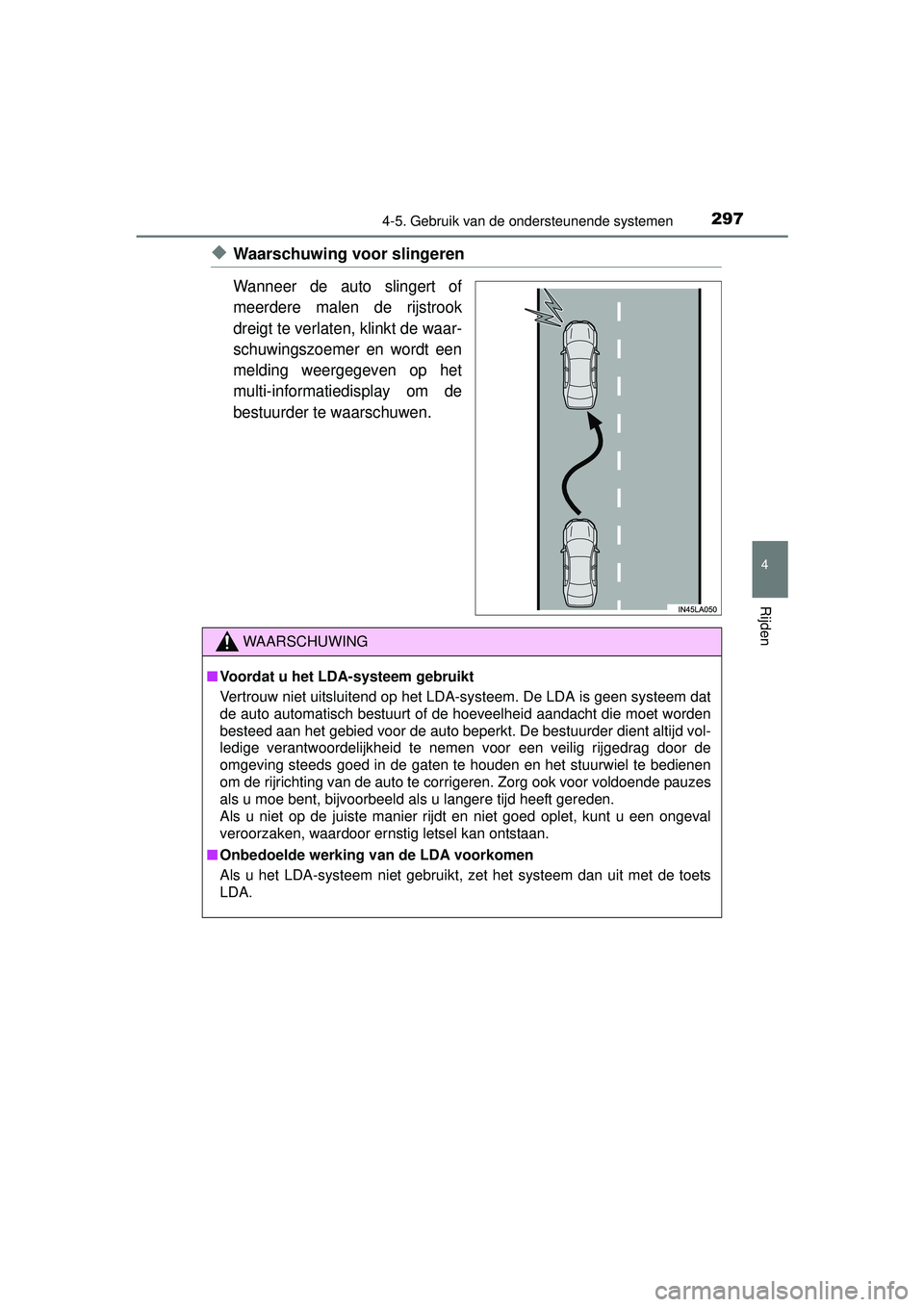

◆Waarschuwing voor slingeren
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de waar-
schuwingszoemer en wordt een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. De LDA is geen systeem dat
de auto automatisch bestuurt of de hoeveelheid aandacht die moet worden
besteed aan het gebied voor de auto beperkt. De bestuurder dient altijd vol-
ledige verantwoordelijkheid te nem en voor een veilig rijgedrag door de
omgeving steeds goed in de gaten te houden en het stuurwiel te bedienen
om de rijrichting van de auto te corrigeren. Zorg ook voor voldoende pauzes
als u moe bent, bijvoorbeeld als u langere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van de LDA voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit met de toets
LDA.
HILUX_OM_OM0K269E_(EE).book Page 297 Monday, March 7, 2016 2:16 PM

2984-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
■Situaties die niet geschikt zijn voor gebruik van het LDA
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er is/zijn een reservewiel, sneeuwkettingen, enz. gemonteerd.
● Er bevinden zich naast de weg objecten die onterecht kunnen worden
aangezien voor witte (gele) lijnen (vangrails, stoepranden, reflecterende
palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, mist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstr ook of een smalle rijstrook door weg-
werkzaamheden.
● Er wordt gereden in een gebied met wegwerkzaamheden.
■ Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen stickers op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als de wielop-
hanging moet worden vervangen, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, enz.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
HILUX_OM_OM0K269E_(EE).book Page 298 Monday, March 7, 2016 2:16 PM

2994-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)

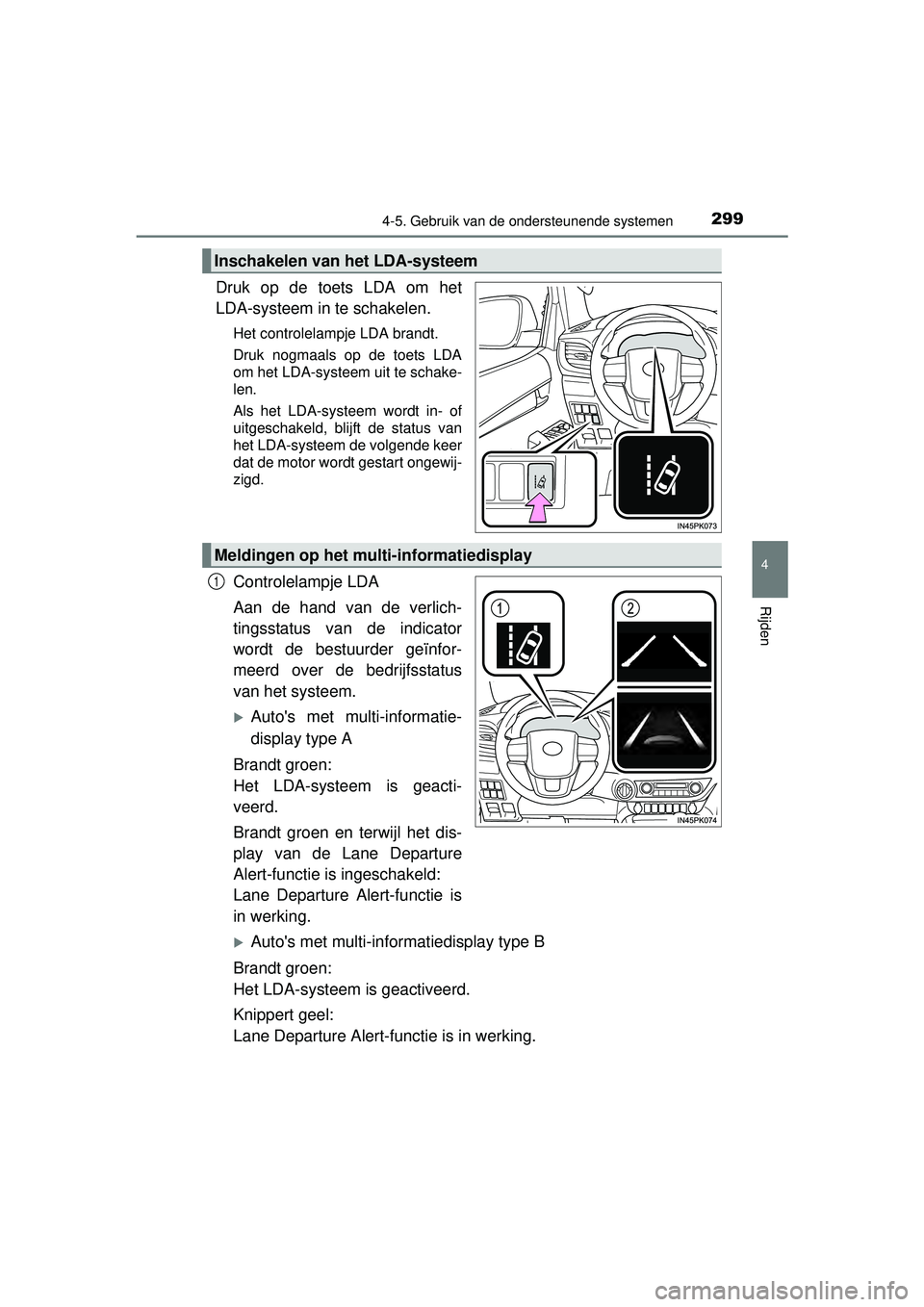

Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA brandt.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat de motor wordt gestart ongewij-
zigd.
Controlelampje LDA
Aan de hand van de verlich-
tingsstatus van de indicator
wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus
van het systeem.
Auto's met multi-informatie-
display type A
Brandt groen:
Het LDA-systeem is geacti-
veerd.
Brandt groen en terwijl het dis-
play van de Lane Departure
Alert-functie is ingeschakeld:
Lane Departure Alert-functie is
in werking.
Auto's met multi-informatiedisplay type B
Brandt groen:
Het LDA-systeem is geactiveerd.
Knippert geel:
Lane Departure Alert-functie is in werking.
Inschakelen van het LDA-systeem
Meldingen op het multi-informatiedisplay
1
HILUX_OM_OM0K269E_(EE).book Page 299 Monday, March 7, 2016 2:16 PM

3004-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)

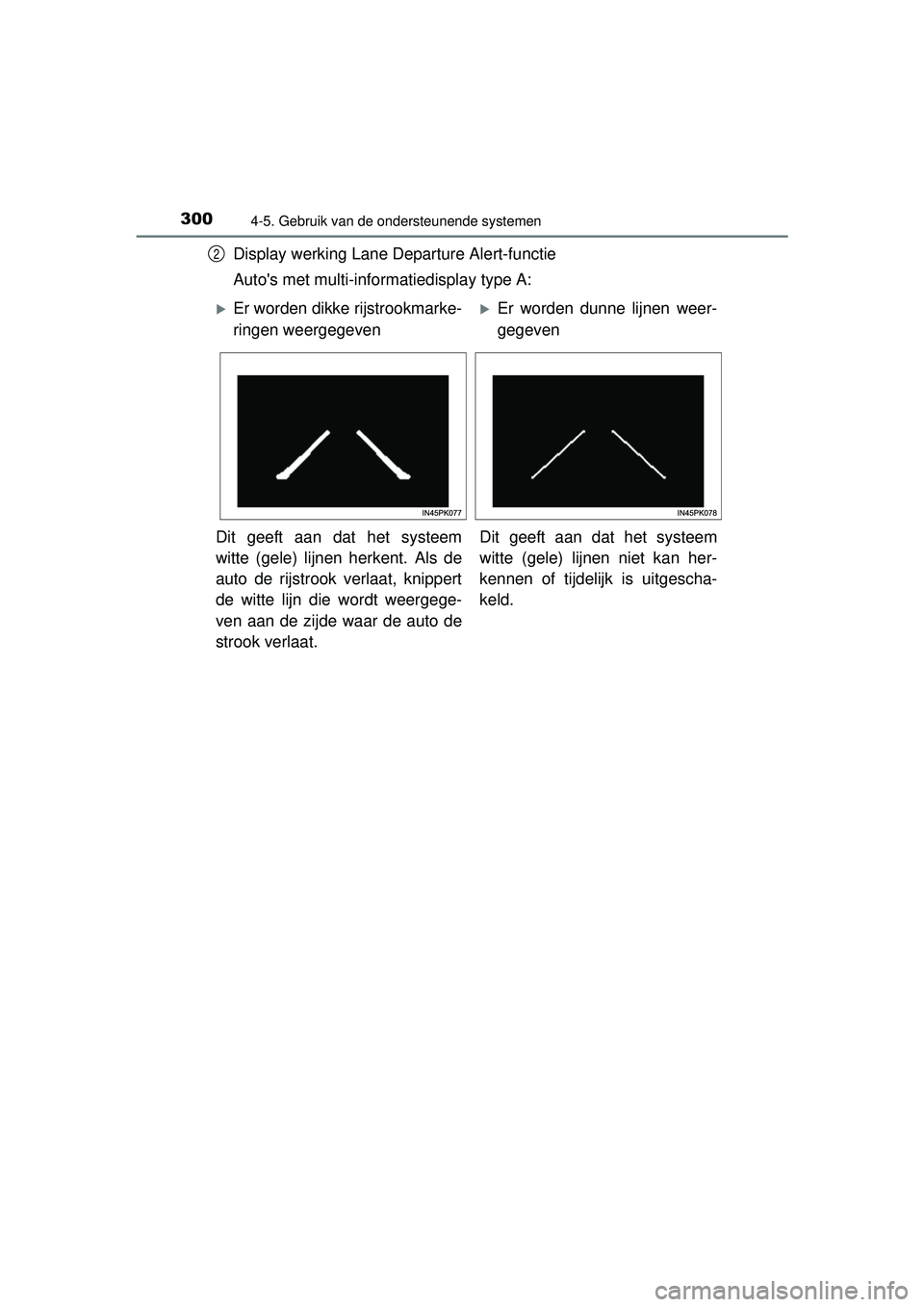

Display werking Lane Departure Alert-functie
Auto's met multi-informatiedisplay type A:2
Er worden dikke rijstrookmarke-
ringen weergegevenEr worden dunne lijnen weer-
gegeven
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk is uitgescha-
keld.
HILUX_OM_OM0K269E_(EE).book Page
300 Monday, March 7, 2016 2:16 PM

3014-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)

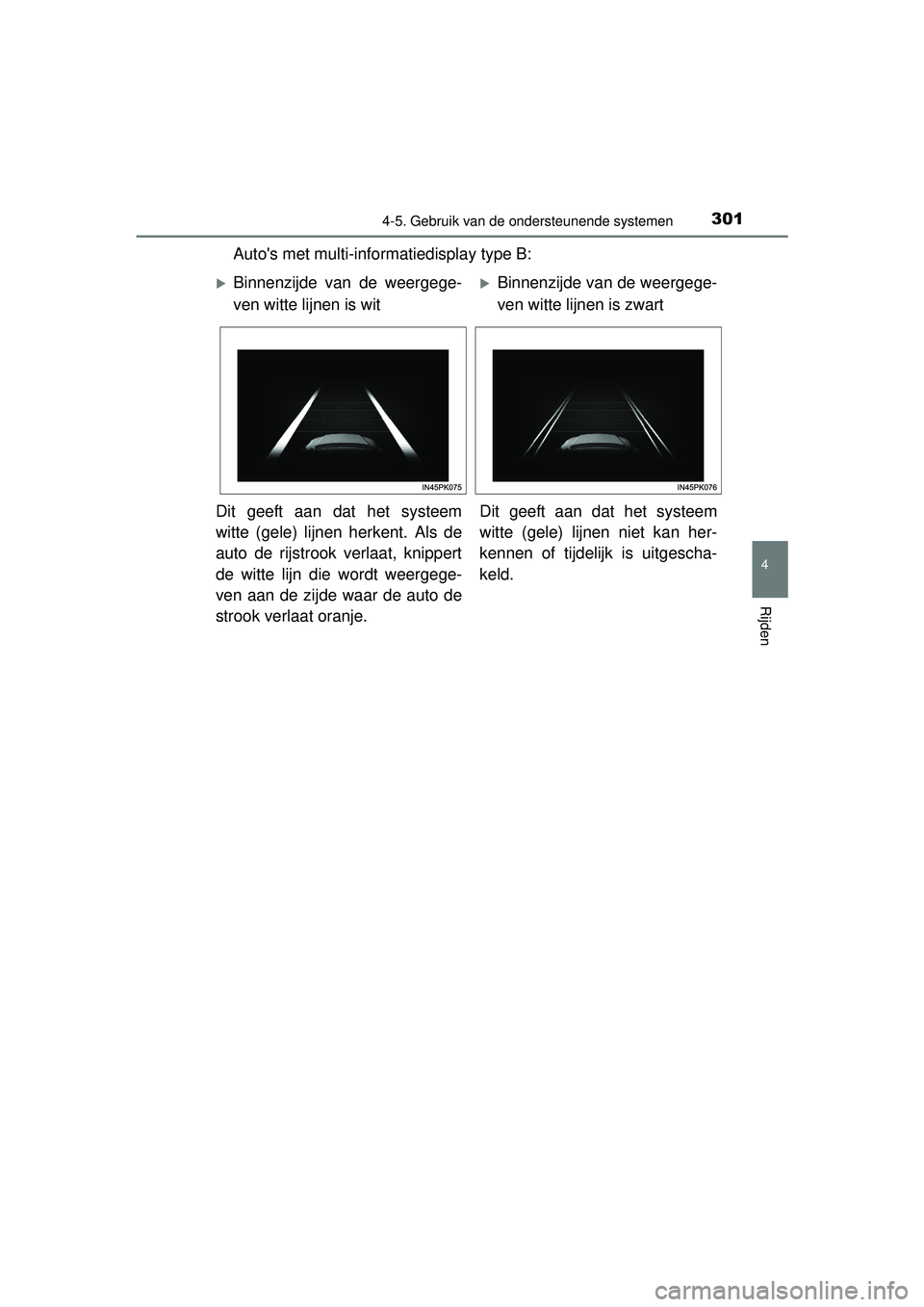

Auto's met multi-informatiedisplay type B:
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk is uitgescha-
keld.
HILUX_OM_OM0K269E_(EE).book Page
301 Monday, March 7, 2016 2:16 PM

3024-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)

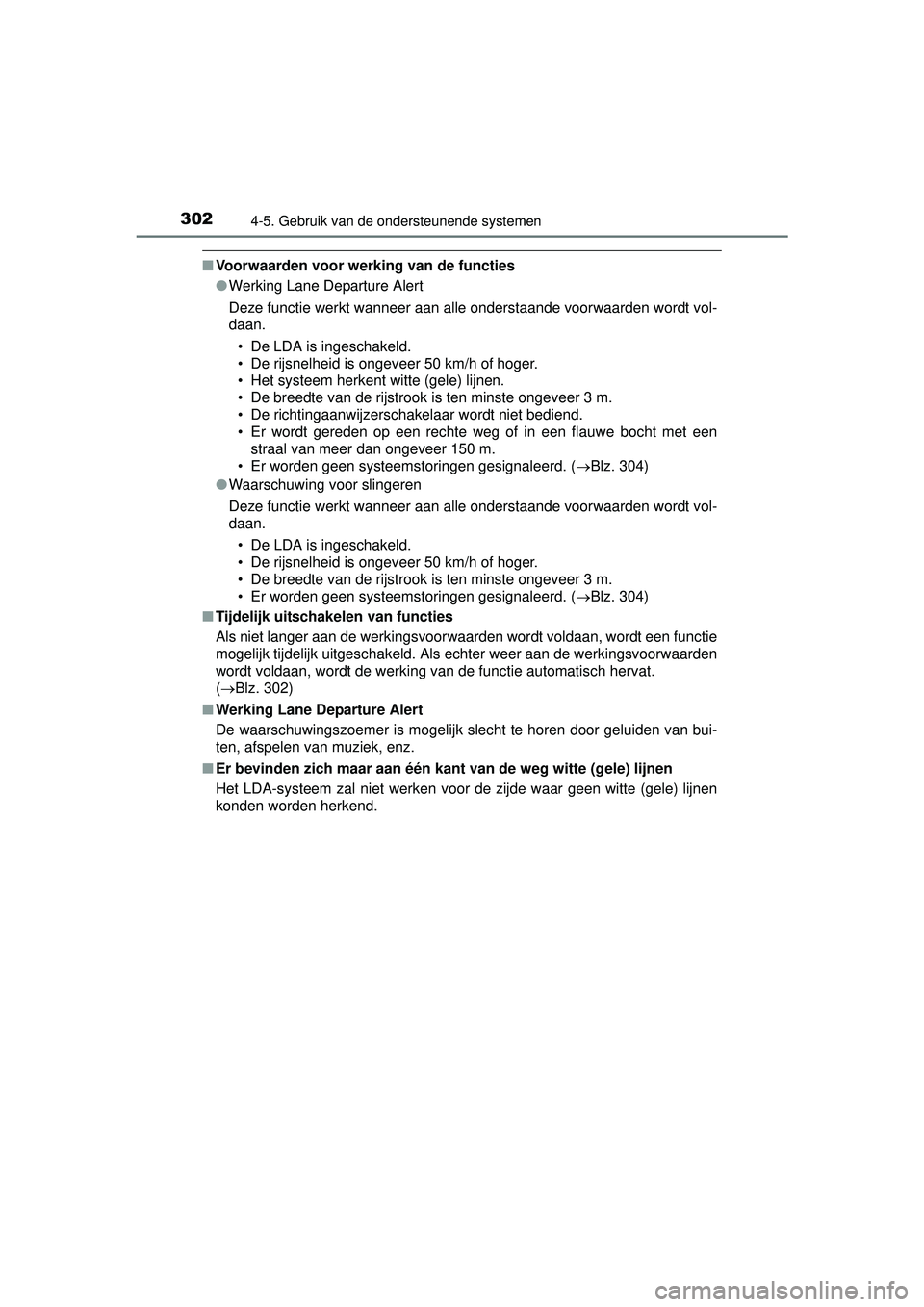

■Voorwaarden voor werking van de functies
●Werking Lane Departure Alert
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 304)
● Waarschuwing voor slingeren
Deze functie werkt wanneer aan alle onderstaande voorwaarden wordt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( Blz. 304)
■ Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter weer aan de werkingsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch hervat.
( Blz. 302)
■ Werking Lane Departure Alert
De waarschuwingszoemer is mogelijk slecht te horen door geluiden van bui-
ten, afspelen van muziek, enz.
■ Er bevinden zich maar aan één kan t van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
HILUX_OM_OM0K269E_(EE).book Page 302 Monday, March 7, 2016 2:16 PM

3034-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)■
Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaal.
●Er zijn schaduwen op de weg die parallel lopen aan de witte (gele) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde rijstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door regen, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals beton.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid plotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich splitst, wegen
samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandigheden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door, of de licht-
bundel wijkt af.
● De auto heeft last van zijwind.
● De auto is net van rijstrook gewisseld of een kruising overgestoken.
HILUX_OM_OM0K269E_(EE).book Page 303 Monday, March 7, 2016 2:16 PM

3044-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)■
Waarschuwingsmelding
Als de onderstaande waarschuwingsmelding wordt weergegeven op het
multi-informatiedisplay, volg dan de desbetreffende storingzoekprocedure.
WaarschuwingsmeldingDetails/handelingen
“LDA MALFUNCTION
VISIT YOUR DEALER”/
“LDA malfunction
Visit your dealer” (Storing in
LDA. Ga naar uw dealer)Het systeem werkt mogelijk niet goed.
 Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“FORWARD CAMERA
SYSTEM
U N AVA I L A B L E
CLEAN WINDSHIELD”/ “Forward Camera System
Unavailable
Clean Windshield” (Camerasys-
teem voor niet beschikbaar. Rei-
nig voorruit)
Er is vuil, regen, condens, ijs, sneeuw,
enz. aanwezig op de voorruit vóór de
camerasensor.
Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw, enz. van de
voorruit en schakel het LDA-sys-
teem weer in.
“FORWARD CAMERA
SYSTEM
UNAVAILABLE”/
“Forward Camera
System
Unavailable” (Camerasysteem voor niet beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
Wanneer er aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) wordt voldaan, komt het LDA-
systeem beschikbaar. Schakel het
LDA-systeem uit, wacht een poosje en
schakel het LDA-systeem weer in.
HILUX_OM_OM0K269E_(EE).book Page 304 Monday, March 7, 2016 2:16 PM
