2016 TOYOTA HILUX Instructieboekje (in Dutch)

609
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)■

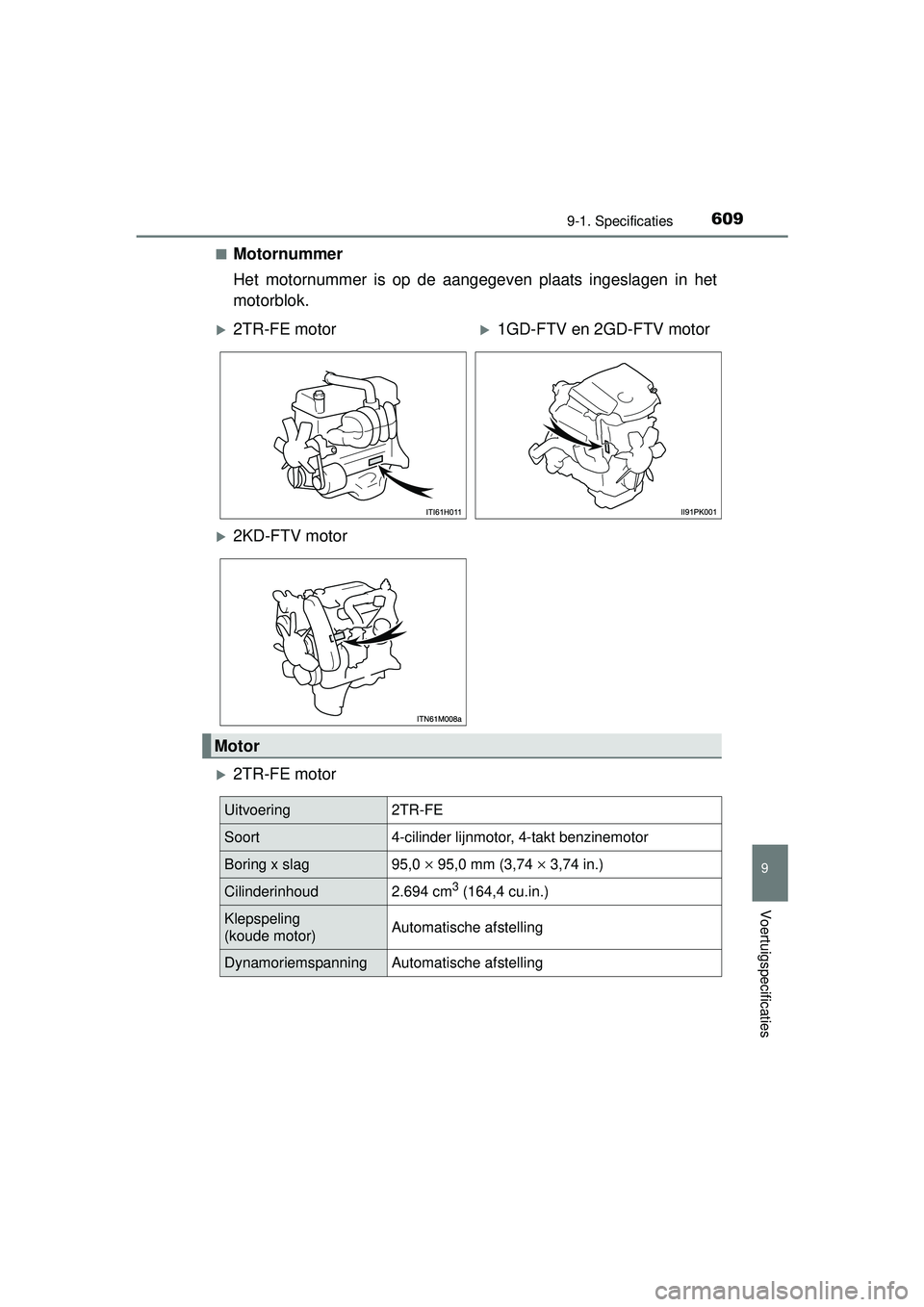

Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
2TR-FE motor
2TR-FE motor1GD-FTV en 2GD-FTV motor
2KD-FTV motor
Motor
Uitvoering2TR-FE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag95,0  95,0 mm (3,74  3,74 in.)
Cilinderinhoud2.694 cm3 (164,4 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
HILUX_OM_OM0K269E_(EE).book Page
609 Monday, March 7, 2016 2:16 PM

6109-1. Specificaties
HILUX_OM_OM0K269E_(EE)

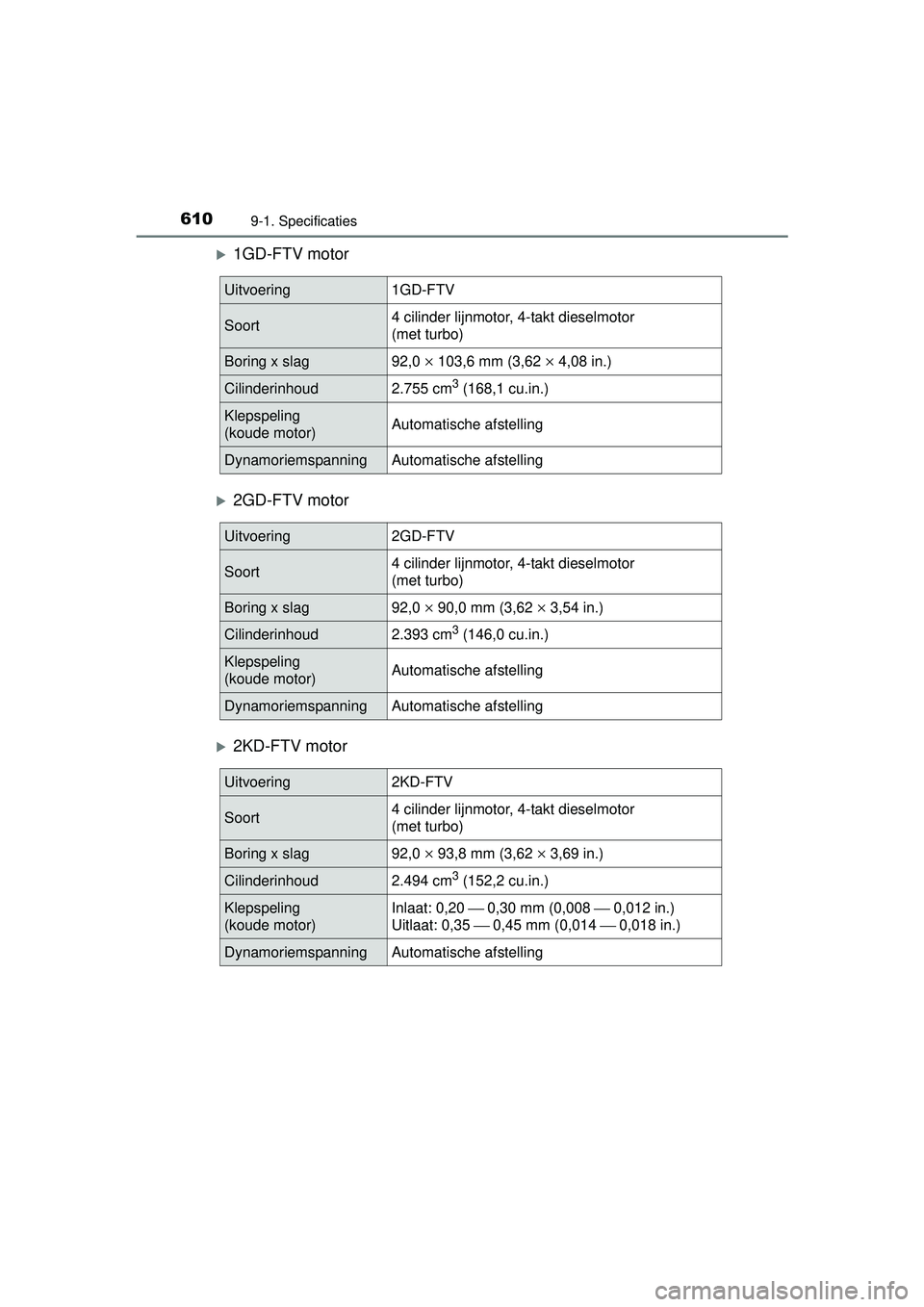

1GD-FTV motor
2GD-FTV motor
2KD-FTV motor
Uitvoering1GD-FTV
Soort4 cilinder lijnmotor, 4-takt dieselmotor
(met turbo)
Boring x slag92,0  103,6 mm (3,62  4,08 in.)
Cilinderinhoud2.755 cm3 (168,1 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
Uitvoering2GD-FTV
Soort4 cilinder lijnmotor, 4-takt dieselmotor
(met turbo)
Boring x slag92,0  90,0 mm (3,62  3,54 in.)
Cilinderinhoud2.393 cm3 (146,0 cu.in.)
Klepspeling
(koude motor)Automatische afstelling
DynamoriemspanningAutomatische afstelling
Uitvoering2KD-FTV
Soort4 cilinder lijnmotor, 4-takt dieselmotor
(met turbo)
Boring x slag92,0  93,8 mm (3,62  3,69 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,20  0,30 mm (0,008  0,012 in.)
Uitlaat: 0,35  0,45 mm (0,014  0,018 in.)
DynamoriemspanningAutomatische afstelling
HILUX_OM_OM0K269E_(EE).book Page 610 Monday, March 7, 2016 2:16 PM

611
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)

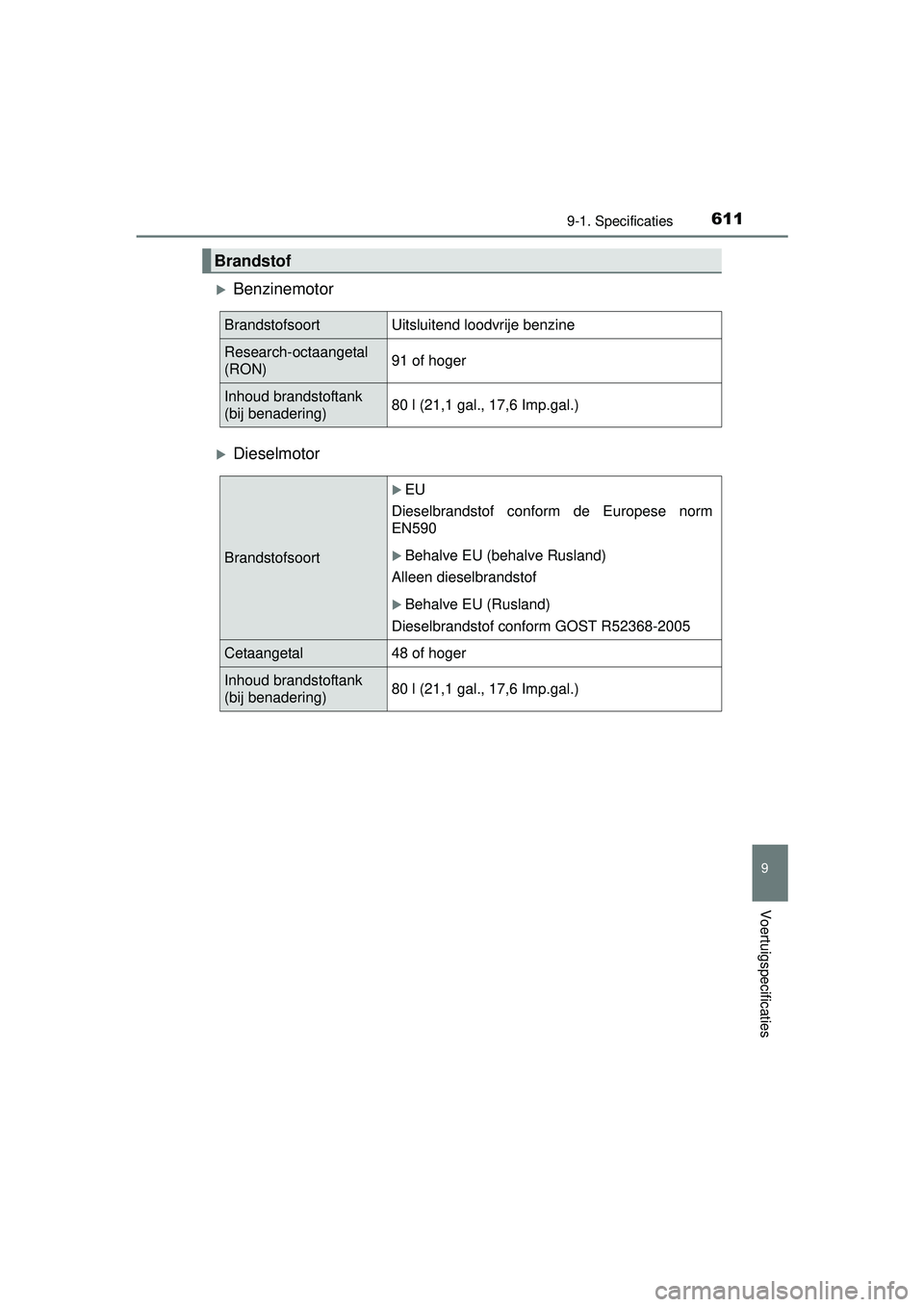

Benzinemotor
Dieselmotor
Brandstof
Brandstofsoort Uitsluitend loodvrije benzine
Research-octaangetal
(RON)91 of hoger
Inhoud brandstoftank
(bij benadering)80 l (21,1 gal., 17,6 Imp.gal.)
Brandstofsoort
EU
Dieselbrandstof conform de Europese norm
EN590
Behalve EU (behalve Rusland)
Alleen dieselbrandstof
Behalve EU (Rusland)
Dieselbrandstof conform GOST R52368-2005
Cetaangetal 48 of hoger
Inhoud brandstoftank
(bij benadering)80 l (21,1 gal., 17,6 Imp.gal.)
HILUX_OM_OM0K269E_(EE).book Page 611 Monday, March 7, 2016 2:16 PM

6129-1. Specificaties
HILUX_OM_OM0K269E_(EE)

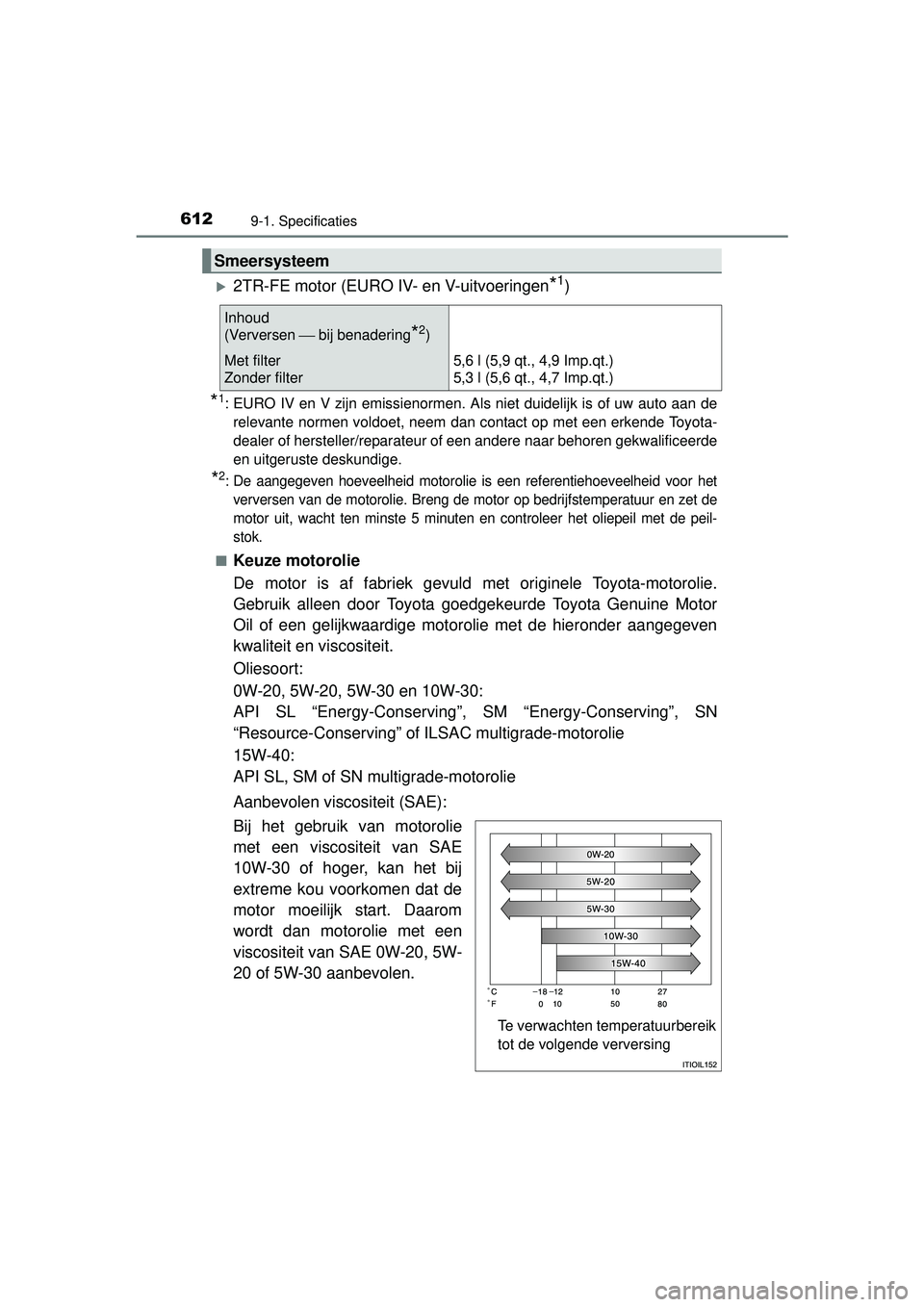

2TR-FE motor (EURO IV- en V-uitvoeringen*1)
*1: EURO IV en V zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet de
motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de peil-
stok.
■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Smeersysteem
Inhoud
(Verversen  bij benadering
*2)
Met filter
Zonder filter5,6 l (5,9 qt., 4,9 Imp.qt.)
5,3 l (5,6 qt., 4,7 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
HILUX_OM_OM0K269E_(EE).book Page 612 Monday, March 7, 2016 2:16 PM

613
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
HILUX_OM_OM0K269E_(EE).book Page 613 Monday, March 7, 2016 2:16 PM

6149-1. Specificaties
HILUX_OM_OM0K269E_(EE)

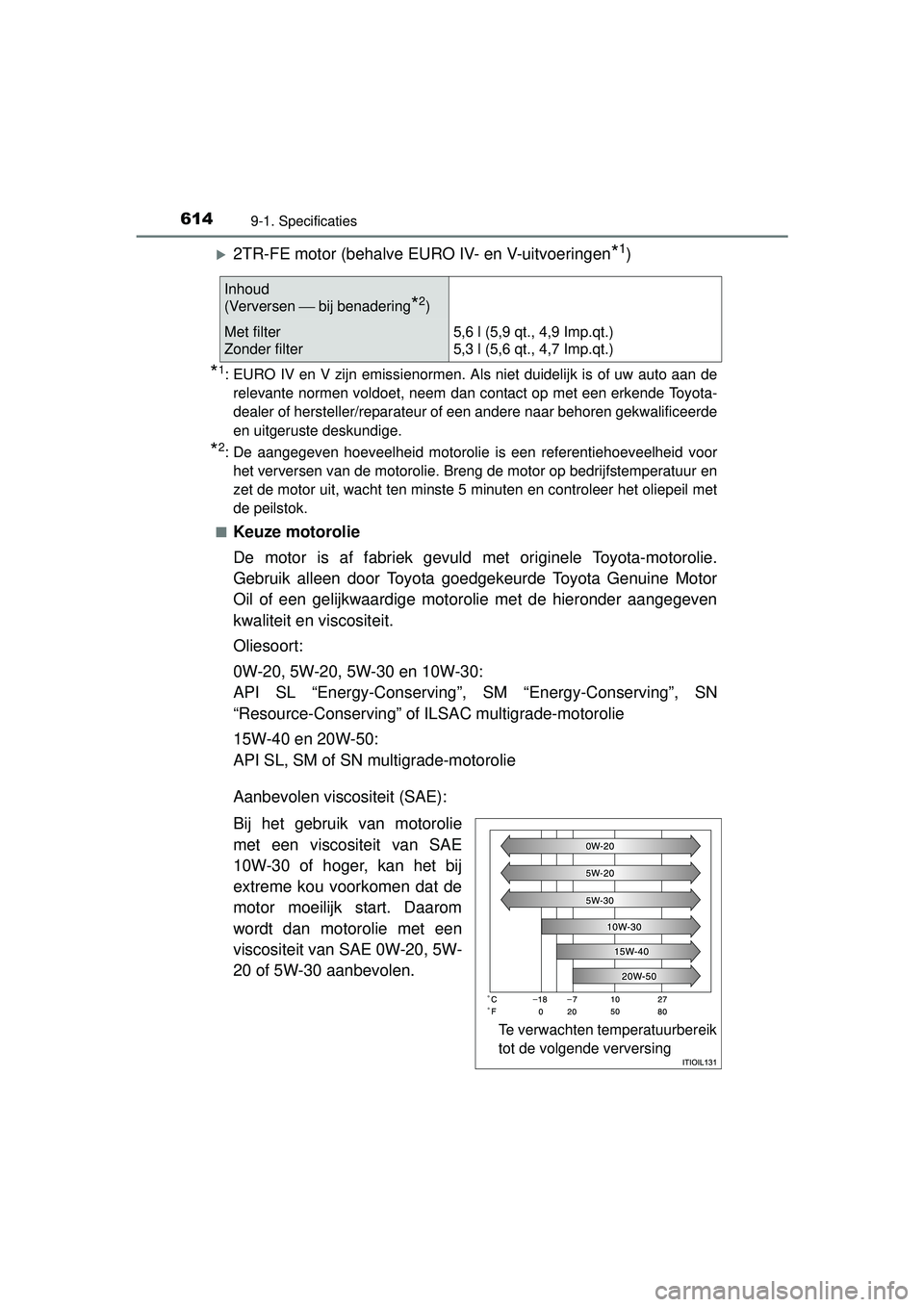

2TR-FE motor (behalve EURO IV- en V-uitvoeringen*1)
*1: EURO IV en V zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Gebruik alleen door Toyota goedgekeurde Toyota Genuine Motor
Oil of een gelijkwaardige motorolie met de hieronder aangegeven
kwaliteit en viscositeit.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40 en 20W-50:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Inhoud
(Verversen  bij benadering
*2)
Met filter
Zonder filter5,6 l (5,9 qt., 4,9 Imp.qt.)
5,3 l (5,6 qt., 4,7 Imp.qt.)
Te verwachten temperatuurbereik
tot de volgende verversing
HILUX_OM_OM0K269E_(EE).book Page 614 Monday, March 7, 2016 2:16 PM

615
9
9-1. Specificaties
Voertuigspecificaties
HILUX_OM_OM0K269E_(EE)
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
HILUX_OM_OM0K269E_(EE).book Page 615 Monday, March 7, 2016 2:16 PM

6169-1. Specificaties
HILUX_OM_OM0K269E_(EE)

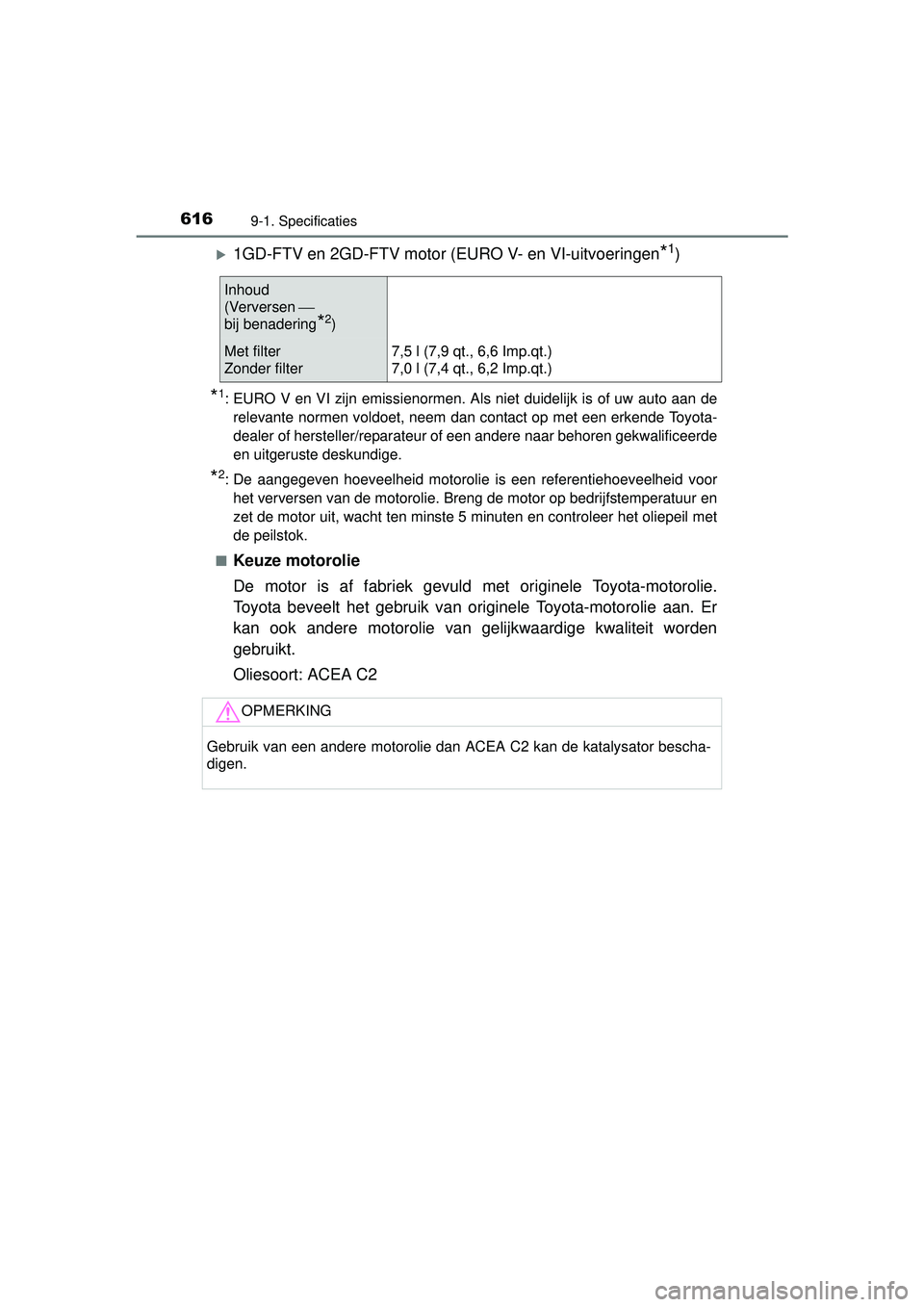

1GD-FTV en 2GD-FTV motor (EURO V- en VI-uitvoeringen*1)
*1: EURO V en VI zijn emissienormen. Als niet duidelijk is of uw auto aan derelevante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
*2: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort: ACEA C2
Inhoud
(Verversen 
bij benadering
*2)
Met filter
Zonder filter 7,5 l (7,9 qt., 6,6 Imp.qt.)
7,0 l (7,4 qt., 6,2 Imp.qt.)
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator bescha-
digen.
HILUX_OM_OM0K269E_(EE).book Page
616 Monday, March 7, 2016 2:16 PM
