2016 TOYOTA HILUX Instructieboekje (in Dutch)

1212. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Auto's met multi-informatiedisplay type B
De positie van bepaalde waarschuwingslampjes en controlelampjes kan
per auto verschillend zijn.
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem (Blz. 553)*1, 2Motorcontrolelampje
(Blz. 554)
*1
(indien aanwezig)
Laadstroomcontrole-
lampje ( Blz. 553)*1Waarschuwingslampje
SRS ( Blz. 554)
*1
(indien aanwezig)
Waarschuwingslampje
lage oliedruk ( Blz. 553)*1Waarschuwingslampje
ABS ( Blz. 554)
HILUX_OM_OM0K269E_(EE).book Page 121 Monday, March 7, 2016 2:16 PM

1222. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
*1
(indien aanwezig)
Controlelampje Traction
Control (Blz. 554)
(indien aanwezig)
Waarschuwingslampje
open portier/achterklep
(Blz. 557)
*3
(indien aanwezig)
Controlelampje
vierwielaandrijving
(Blz. 555)Controlelampje
bestuurders- en
voorpassagiersgordel
(Blz. 557)
*3
(indien aanwezig)
Controlelampje lage
gearing bij vierwiel-
aandrijving ( Blz. 555)*7
(indien aanwezig)
Controlelampjes
achterpassagiersgordels
(Blz. 557)
*3
(indien aanwezig)
Controlelampje
achterdifferentieelsper
(Blz. 555)Waarschuwingslampje
laag brandstofniveau
(Blz. 557)
*1
(indien aanwezig)
Waarschuwingslampje
vervangen distributie-
riem ( Blz. 555)*1
(indien aanwezig)
Waarschuwingslampje
laag motoroliepeil
(Blz. 557)
*1
(indien aanwezig)
Waarschuwingslampje
brandstofsysteem
(Blz. 555)*1
(indien aanwezig)
Centraal waarschu-
wingslampje ( Blz. 557)
*1, 4
(indien aanwezig)
Waarschuwingslampje
Brake Override-systeem
(Blz. 556)
(indien aanwezig)
Ga naar waarschuwings-
lampje service
(Blz. 560)
*1, 4
(indien aanwezig)
Waarschuwingslampje
PCS ( Blz. 556)*1, 4
(indien aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( Blz. 558)
*5, 6
(indien aanwezig)
Controlelampje LDA
(Blz. 557) Waarschuwingslampje
parkeerrem (
Blz. 558)
HILUX_OM_OM0K269E_(EE).book Page 122 Monday, March 7, 2016 2:16 PM

1232. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje gaat branden of knipperen om een storing aan te geven.
*3: Het lampje knippert snel om een storing aan te geven.
*4: Het lampje knippert om een storing aan te geven.
*5: Auto's met multi-informatiedisplay type B.
*6: Het lampje gaat geel branden om een storing aan te geven.
*7: De lampjes branden in het centrale paneel.
*1
(indien aanwezig)
Waarschuwingslampje
snelheid ( Blz. 558)
(indien aanwezig)
Waarschuwingslampje
laag AdBlue™-niveau
(Blz. 558)
HILUX_OM_OM0K269E_(EE).book Page 123 Monday, March 7, 2016 2:16 PM

1242. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 256)
(indien aanwezig)
Controlelampje SET
(Blz. 311)
Controlelampje
grootlicht ( Blz. 260)
(indien aanwezig)
Controlelampje ECO
MODE (Blz. 246, 251)
Controlelampje achter-
licht ( Blz. 258)
(indien aanwezig)
Controlelampje POWER-
MODUS
(Blz. 246, 251)
(indien aanwezig)
Controlelampje mist-
lampen voor ( Blz. 265)*1
(indien aanwezig)
Controlelampje Downhill
Assist Control
(Blz. 359)
(indien aanwezig)
Controlelampje mist-
achterlicht ( Blz. 266)*1, 2
(indien aanwezig)
Controlelampje Traction
Control ( Blz. 352)
*1
(indien aanwezig)
ECO-controlelampje
(Blz. 126)*1
(indien aanwezig)
Controlelampje VSC
OFF ( Blz. 353)
*1
(indien aanwezig)
Controlelampje
Stop & Start-systeem
(Blz. 340)*1
(indien aanwezig)
Controlelampje TRC
OFF ( Blz. 353)
*1
(indien aanwezig)
Controlelampje uitge-
schakeld
Stop & Start-systeem
(Blz. 341)
(4WD-
uitvoeringen)
Controlelampje
vierwielaandrijving
( Blz. 326)
(dieselmotor)
Controlelampje
voorgloeien
(Blz. 232, 236)
(4WD-
uitvoeringen)
Controlelampje lage
gearing bij
vierwielaandrijving
( Blz. 326)
(indien aanwezig)
Controlelampje cruise
control ( Blz. 311)
(indien aanwezig)
Controlelampje
achterdifferentieelsper
(Blz. 336)
HILUX_OM_OM0K269E_(EE).book Page 124 Monday, March 7, 2016 2:16 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het lampje gaat groen branden wanneer het systeem in werking is. Wan-neer de Lane Departure Alert-functie in werking is, gaat het lampje groen
branden (auto's met multi-informatiedisplay type A) of geel knipperen
(auto's met multi-informatiedisplay type B).
*5: Het lampje brandt in het centrale paneel.
*1, 3
(indien aanwezig)
Waarschuwingslampje
PCS ( Blz. 287)Waarschuwingslampje
parkeerrem ( Blz. 257)
*4
(indien aanwezig)
Controlelampje LDA
(Blz. 299)*1, 5
(indien aanwezig)
Controlelampje
PASSENGER
AIR BAG
(Blz. 57, 62)
(indien aanwezig)
Controlelampje
lage buitentemperatuur
(Blz. 129)
HILUX_OM_OM0K269E_(EE).book Page 125 Monday, March 7, 2016 2:16 PM

1262. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)

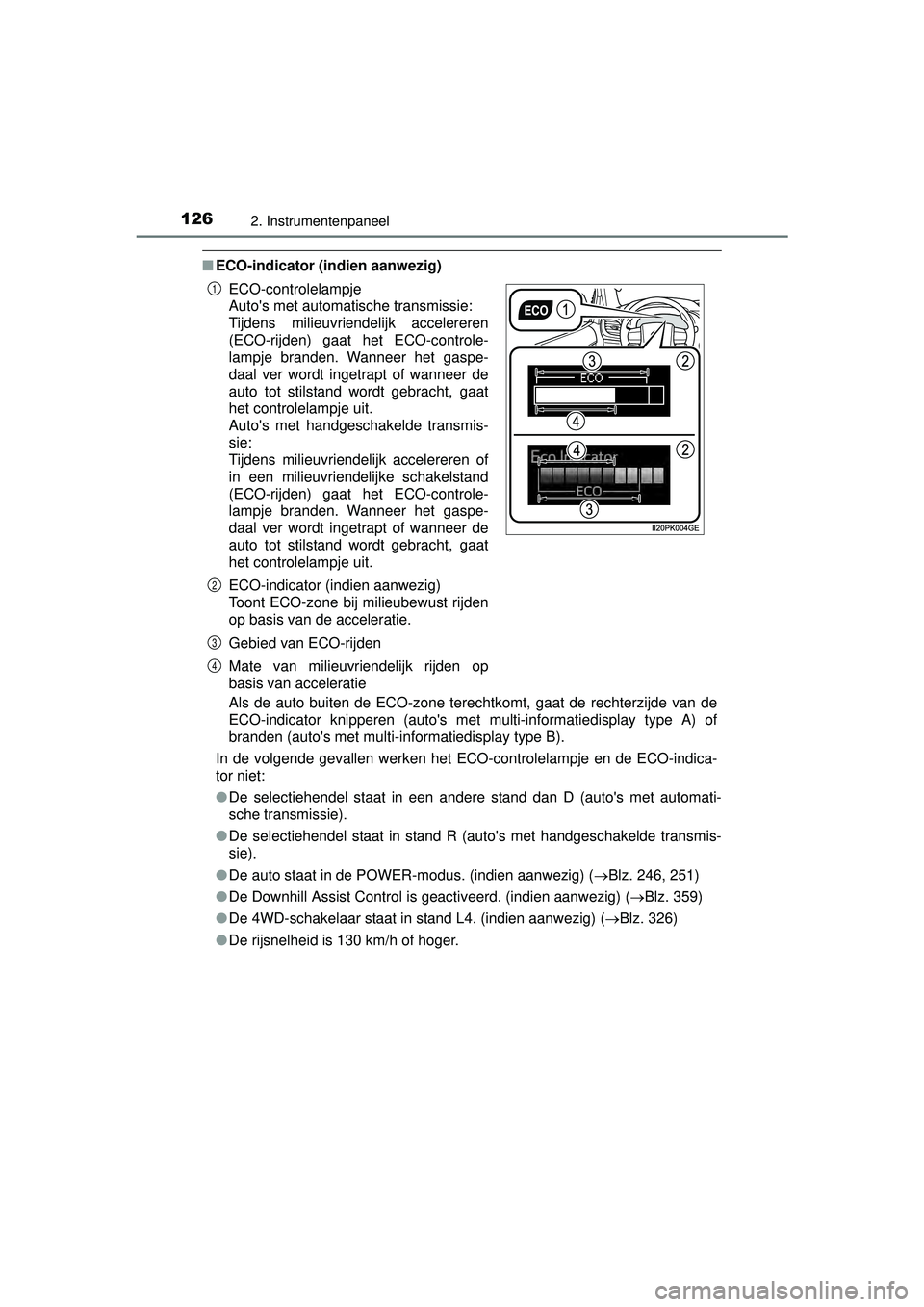

■ECO-indicator (indien aanwezig)
Als de auto buiten de ECO-zone terechtkomt, gaat de rechterzijde van de
ECO-indicator knipperen (auto's met multi-informatiedisplay type A) of
branden (auto's met multi-informatiedisplay type B).
In de volgende gevallen werken het ECO-controlelampje en de ECO-indica-
tor niet:
● De selectiehendel staat in een andere stand dan D (auto's met automati-
sche transmissie).
● De selectiehendel staat in stand R (auto's met handgeschakelde transmis-
sie).
● De auto staat in de POWER-modus. (indien aanwezig) ( Blz. 246, 251)
● De Downhill Assist Control is geactiveerd. (indien aanwezig) ( Blz. 359)
● De 4WD-schakelaar staat in stand L4. (indien aanwezig) ( Blz. 326)
● De rijsnelheid is 130 km/h of hoger. ECO-controlelampje
Auto's met automatische transmissie:
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer het gaspe-
daal ver wordt ingetrapt of wanneer de
auto tot stilstand wordt gebracht, gaat
het controlelampje uit.
Auto's met handgeschakelde transmis-
sie:
Tijdens milieuvriendelijk accelereren of
in een milieuvriendelijke schakelstand
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer het gaspe-
daal ver wordt ingetrapt of wanneer de
auto tot stilstand wordt gebracht, gaat
het controlelampje uit.
ECO-indicator (indien aanwezig)
Toont ECO-zone bij milieubewust rijden
op basis van de acceleratie.
Gebied van ECO-rijden
Mate van milieuvriendelijk rijden op
basis van acceleratie
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 126 Monday, March 7, 2016 2:16 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel

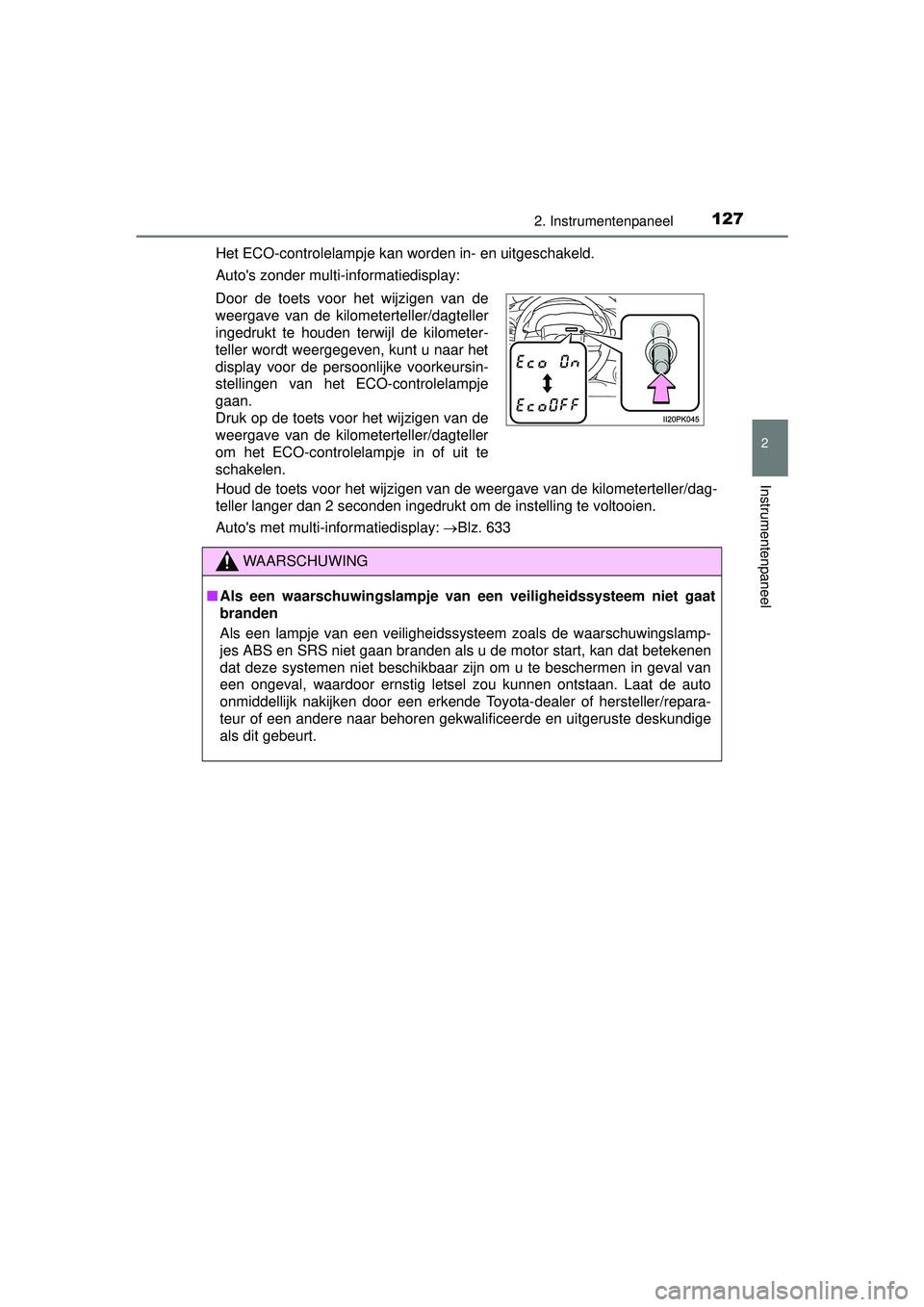

HILUX_OM_OM0K269E_(EE)Het ECO-controlelampje kan worden in- en uitgeschakeld.
Auto's zonder multi-informatiedisplay:
Houd de toets voor het wijzigen van de weergave van de kilometerteller/dag-
teller langer dan 2 seconden ingedrukt om de instelling te voltooien.
Auto's met multi-informatiedisplay:
Blz. 633
Door de toets voor het wijzigen van de
weergave van de kilometerteller/dagteller
ingedrukt te houden terwijl de kilometer-
teller wordt weergegeven, kunt u naar het
display voor de persoonlijke voorkeursin-
stellingen van het ECO-controlelampje
gaan.
Druk op de toets voor het wijzigen van de
weergave van de kilometerteller/dagteller
om het ECO-controlelampje in of uit te
schakelen.
WAARSCHUWING
■
Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
HILUX_OM_OM0K269E_(EE).book Page 127 Monday, March 7, 2016 2:16 PM

1282. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)

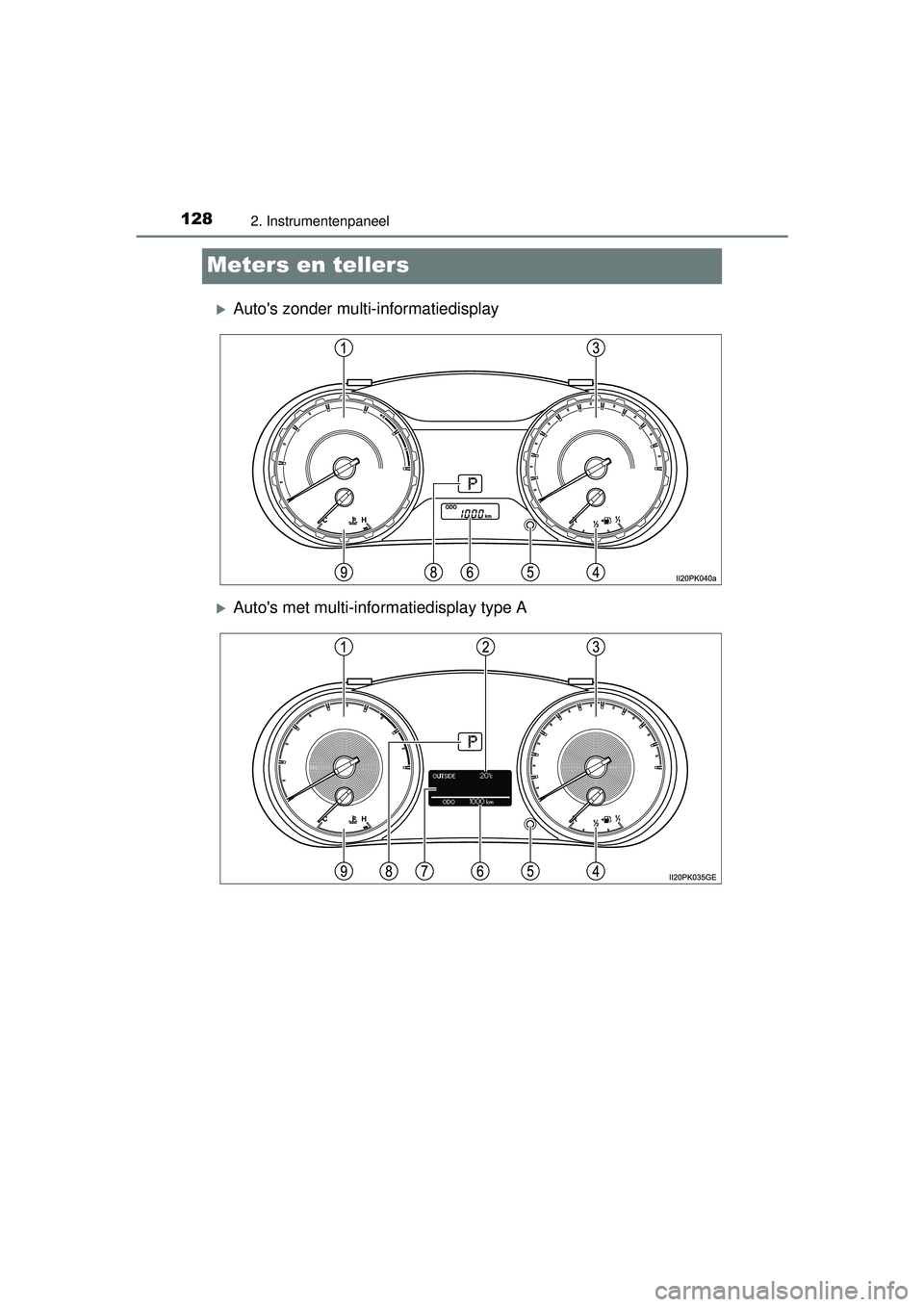

Meters en tellers
Auto's zonder multi-informatiedisplay
Auto's met multi-informatiedisplay type A
HILUX_OM_OM0K269E_(EE).book Page 128 Monday, March 7, 2016 2:16 PM
