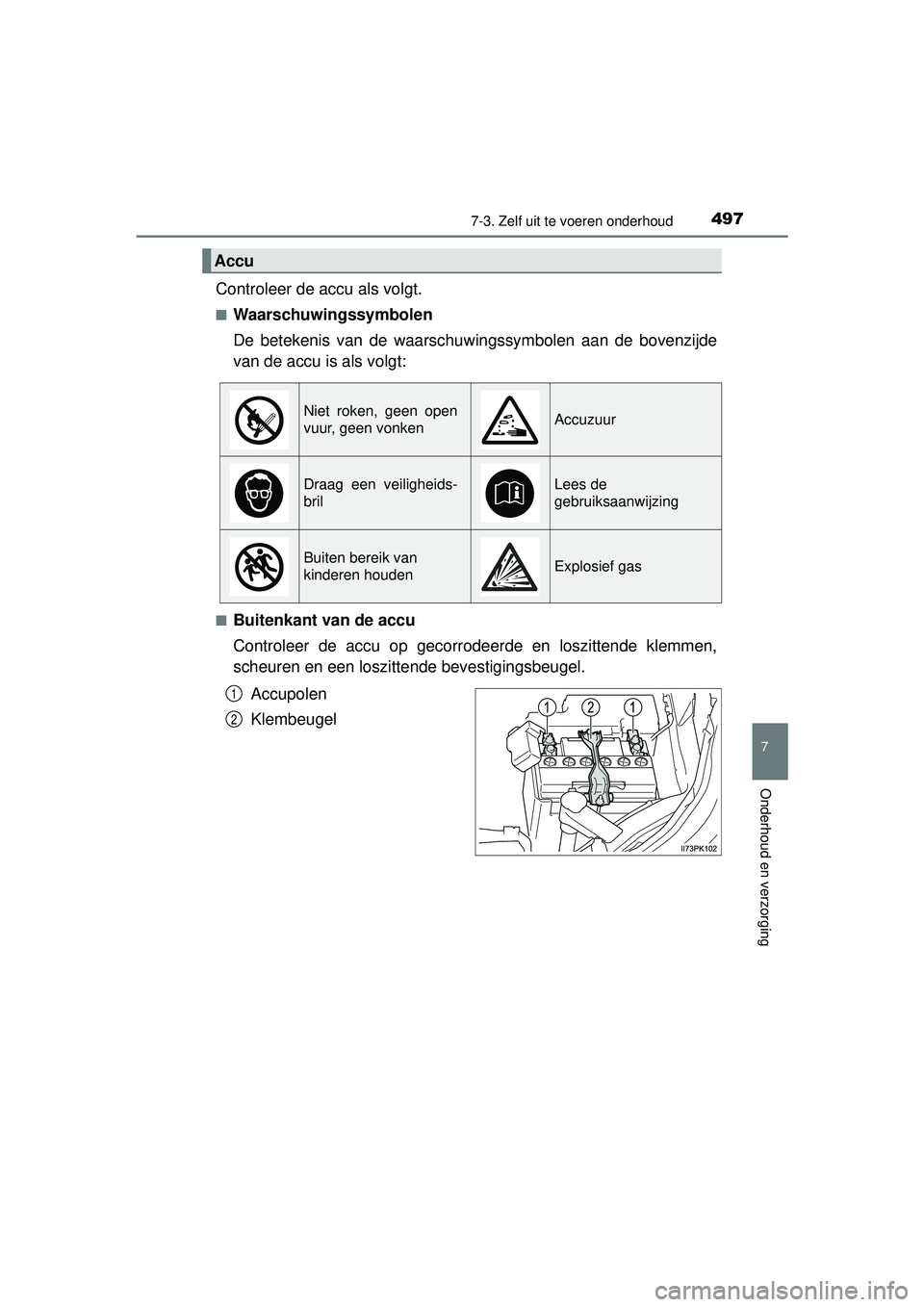

2016 TOYOTA HILUX Instructieboekje (in Dutch)

4977-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Controleer de accu als volgt.
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
HILUX_OM_OM0K269E_(EE).book Page 497 Monday, March 7, 2016 2:16 PM

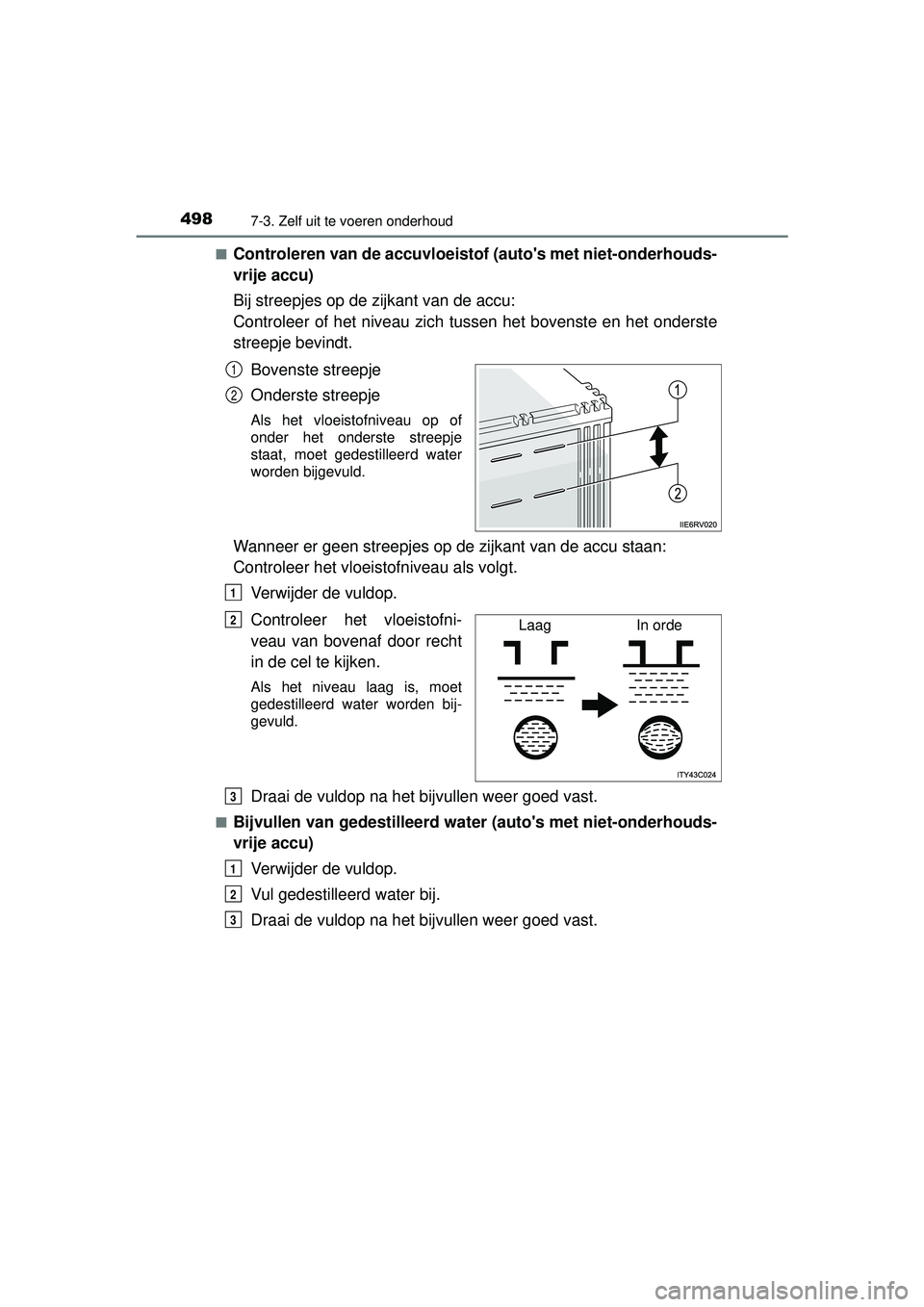

4987-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Controleren van de accuvloeis
tof (auto's met niet-onderhouds-
vrije accu)
Bij streepjes op de zijkant van de accu:
Controleer of het niveau zich tussen het bovenste en het onderste
streepje bevindt.
Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd water
worden bijgevuld.
Wanneer er geen streepjes op de zijkant van de accu staan:
Controleer het vloeistofniveau als volgt.Verwijder de vuldop.
Controleer het vloeistofni-
veau van bovenaf door recht
in de cel te kijken.
Als het niveau laag is, moet
gedestilleerd water worden bij-
gevuld.
Draai de vuldop na het bijvullen weer goed vast.
■Bijvullen van gedestilleerd wa ter (auto's met niet-onderhouds-
vrije accu)
Verwijder de vuldop.
Vul gedestilleerd water bij.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
Laag In orde2
3
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 498 Monday, March 7, 2016 2:16 PM

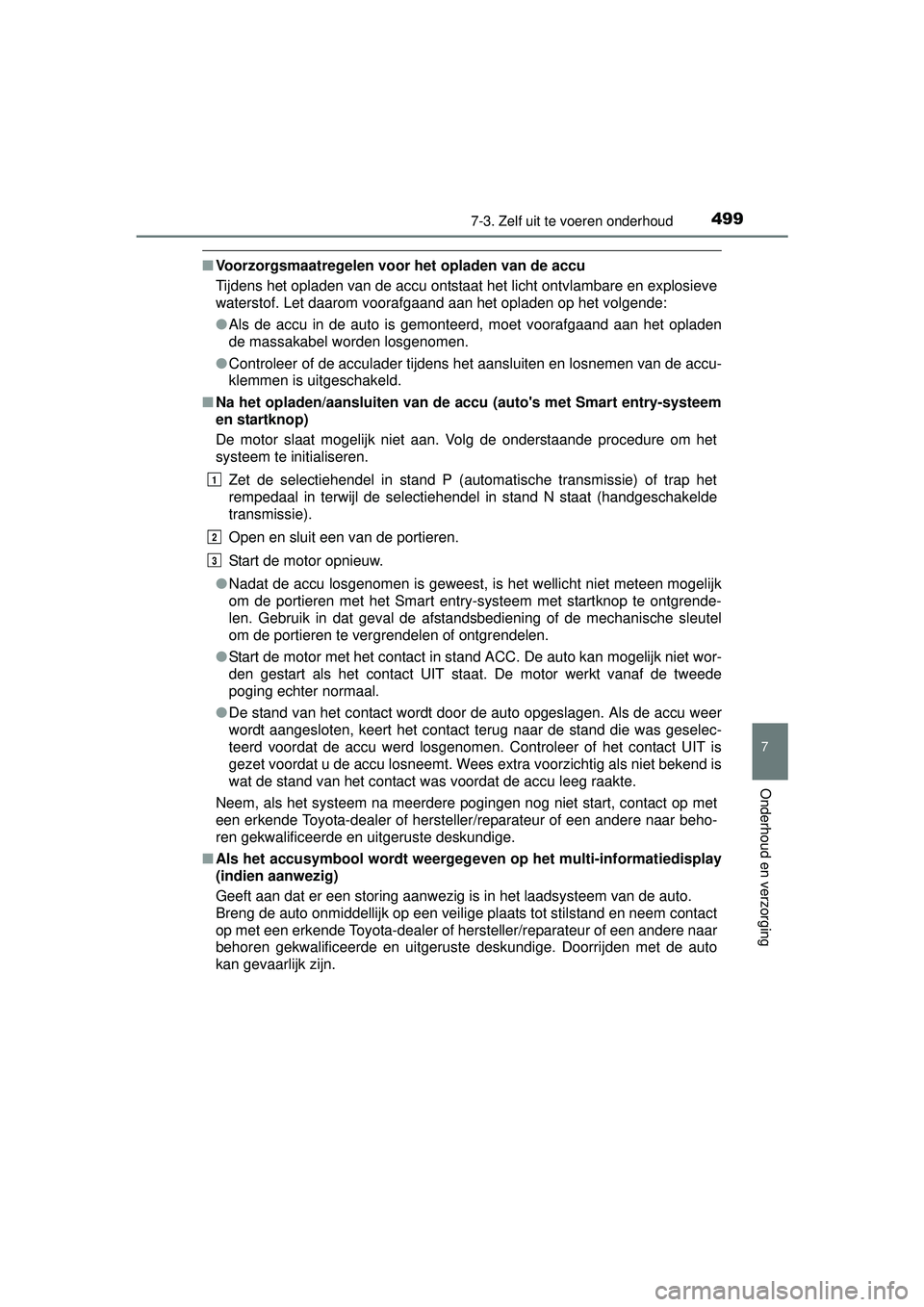

4997-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het
systeem te initialiseren.
Zet de selectiehendel in stand P (automatische transmissie) of trap het
rempedaal in terwijl de selectiehendel in stand N staat (handgeschakelde
transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
● Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Als het accusymbool wordt weergeg even op het multi-informatiedisplay
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto.
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 499 Monday, March 7, 2016 2:16 PM

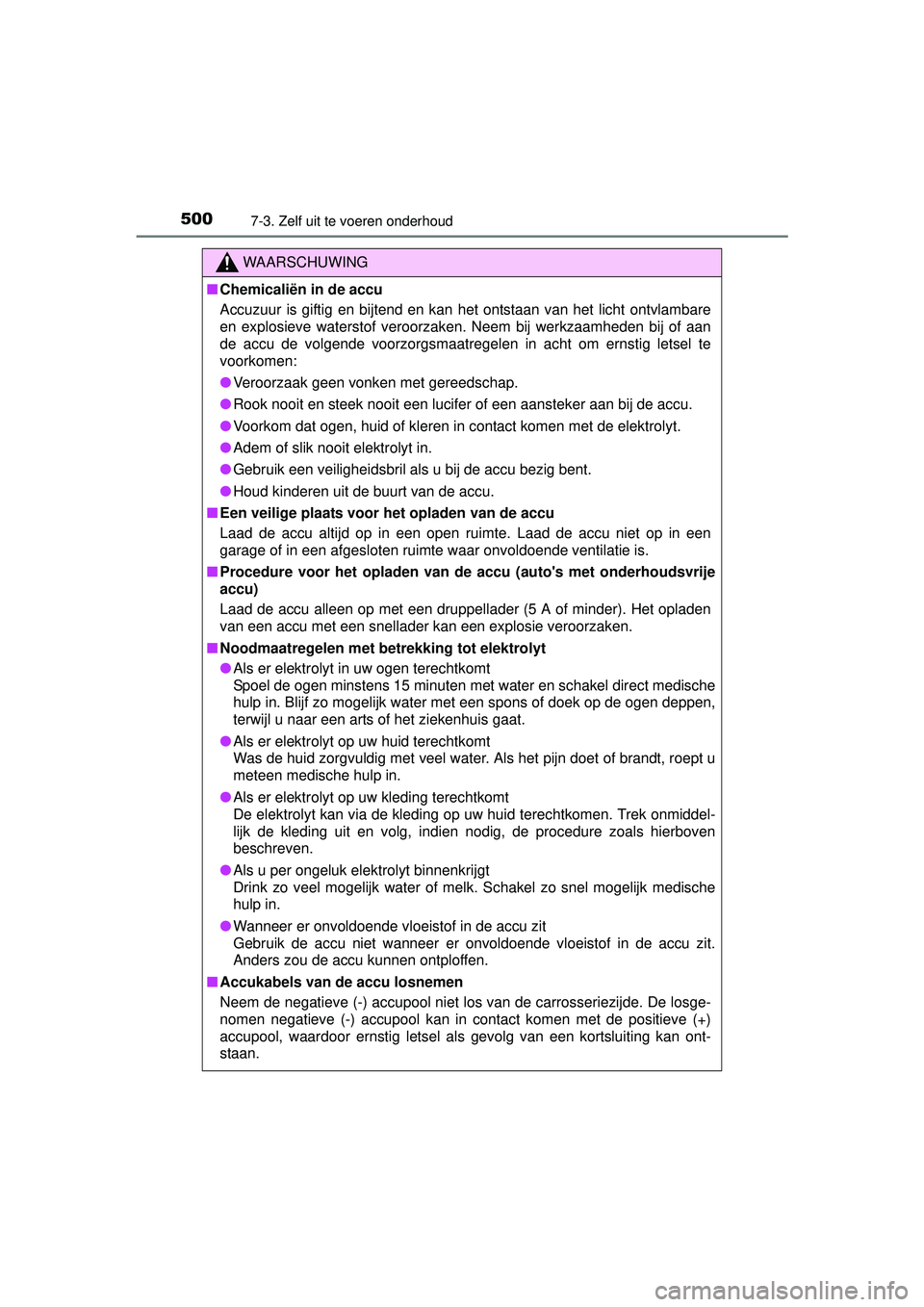

5007-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van het licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
■ Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Procedure voor het opladen van de accu (auto's met onderhoudsvrije
accu)
Laad de accu alleen op met een druppellader (5 A of minder). Het opladen
van een accu met een snellader kan een explosie veroorzaken.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u
meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
● Wanneer er onvoldoende vloeistof in de accu zit
Gebruik de accu niet wanneer er onvoldoende vloeistof in de accu zit.
Anders zou de accu kunnen ontploffen.
■ Accukabels van de accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losge-
nomen negatieve (-) accupool kan in contact komen met de positieve (+)
accupool, waardoor ernstig letsel als gevolg van een kortsluiting kan ont-
staan.
HILUX_OM_OM0K269E_(EE).book Page 500 Monday, March 7, 2016 2:16 PM

5017-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
●Een sproeier werkt niet.
● Er verschijnt een waarschu-
wingsmelding op het multi-infor-
matiedisplay (indien aanwezig).
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
■ Bijvullen van gedestilleerd water (auto's met niet-onderhoudsvrije
accu)
Vul niet te veel bij. Anders kan er bij intensief laden accuvloeistof lekken,
waardoor corrosie kan worden veroorzaakt.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
HILUX_OM_OM0K269E_(EE).book Page 501 Monday, March 7, 2016 2:16 PM

5027-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste desk undige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter m oet worden afgetapt wanneer een
van de onderstaande symptomen zich voordoet:
Auto's zonder multi-informatiedisplay
Als het waarschuwingslampje brandstofsysteem knippert en een
zoemer klinkt. ( Blz. 555)
Auto's met multi-informatiedisplay
Wanneer de waarschuwingsmelding WATER ACCUMULATION IN
FUEL FILTER SEE OWNER’S MANUAL /“Water accumulation in fuel
filter See owner’s manual” (Water in brandstoffilter. Zie handleiding.)
op het multi-informatiedisplay verschijnt en er een zoemer klinkt
*1.
Auto's zonder Smart entry-systeem en startknop: Zet het contact
UIT.
Auto's met Smart entry-systeem en startknop: Zet het contact UIT.
Plaats een klein bakje onder de aftapplug of afvoerslang om het
water en de brandstof in op te vangen.
Voer het aftappen uit zoals aangegeven in de afbeelding.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen
losdraait, zal het water ook om
de plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug
komt.
Draai de aftapplug na het aftappen met de hand vast.
*1: Modellen met bestemming V in de modelcode of blanco modelcode*2
*2: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke uitvoering uw auto is. ( Blz. 11)
Brandstoffilter (alleen dieselmotor)
1
2
3
1
2
4
HILUX_OM_OM0K269E_(EE).book Page 502 Monday, March 7, 2016 2:16 PM

5037-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
AdBlue™ wordt gebruikt om de hoeveelheid stikstofoxiden in uitlaat-
gassen te verminderen. AdBlue™ word t verbruikt tijdens het rijden.
Neem daarom de volgende voorzorgsmaatregelen in acht.
● Er wordt 1 l AdBlue™ verbruikt per 1.000 - 1.500 km. Met een vol
AdBlue™-reservoir kan de auto normaal gesproken ongeveer
15.000 km afleggen voordat alle AdBlue™ op is.
AdBlue™ kan echter eerder volledig opraken, afhankelijk van de
rijomstandigheden.
● Wanneer de actieradius gebaseerd op de resterende hoeveelheid
AdBlue™ nog ongeveer 2.400 km is, gaat het waarschuwings-
lampje laag AdBlue™-niveau branden en wordt een waarschu-
wingsmelding weergegeven.
● De auto kan niet worden gestart als het AdBlue™-reservoir leeg is.
● Als er per ongeluk AdBlue™ wordt gemorst tijdens het bijvullen,
kunnen onderdelen van de auto, lak, enz. beschadigd raken.
Laat AdBlue™ bijvullen door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Het gebruiken van een voertuig dat geen reagens gebruikt als dat
noodzakelijk is voor het verminderen van de uitstoot, kan worden aan-
gemerkt als strafbaar feit.
■Waarschuwingslampje en waarschuwingsmelding AdBlue™
Als het AdBlue™-niveau laag is,
gaat het waarschuwingslampje
laag AdBlue™-niveau branden
en verschijnt een waarschu-
wingsmelding op het multi-infor-
matiedisplay. (
Blz. 566)
Als u in een noodgeval zelf
AdBlue™ bijvult, volg dan altijd
de juiste bijvulprocedures.
(  Blz. 505)
AdBlue™ (indien aanwezig)
HILUX_OM_OM0K269E_(EE).book Page 503 Monday, March 7, 2016 2:16 PM

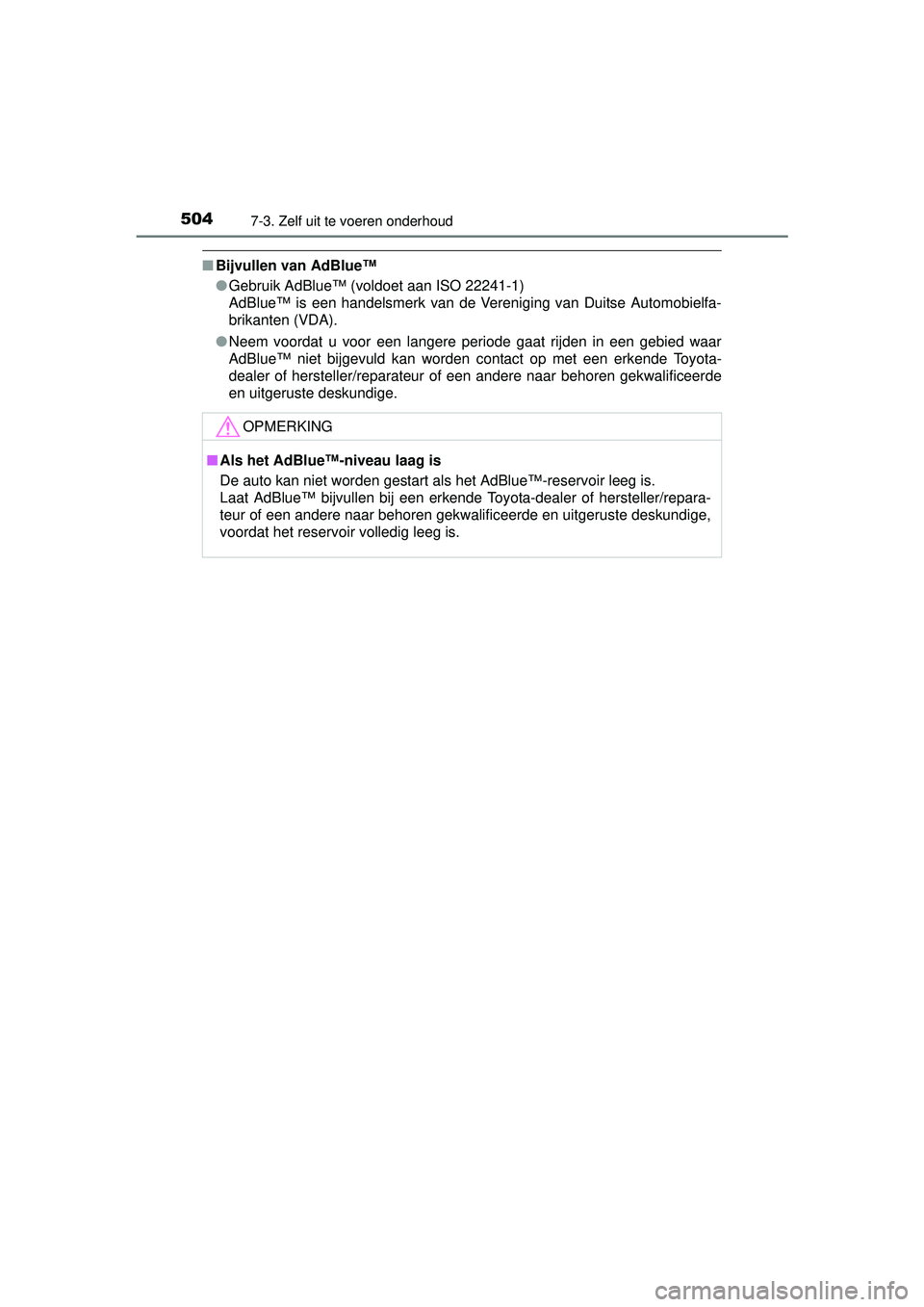

5047-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
■Bijvullen van AdBlue™
●Gebruik AdBlue™ (voldoet aan ISO 22241-1)
AdBlue™ is een handelsmerk van de Vereniging van Duitse Automobielfa-
brikanten (VDA).
● Neem voordat u voor een langere periode gaat rijden in een gebied waar
AdBlue™ niet bijgevuld kan worden contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
OPMERKING
■Als het AdBlue™-niveau laag is
De auto kan niet worden gestart als het AdBlue™-reservoir leeg is.
Laat AdBlue™ bijvullen bij een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige,
voordat het reservoir volledig leeg is.
HILUX_OM_OM0K269E_(EE).book Page 504 Monday, March 7, 2016 2:16 PM
