2016 TOYOTA HILUX Instructieboekje (in Dutch)

2254-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K269E_(EE)■

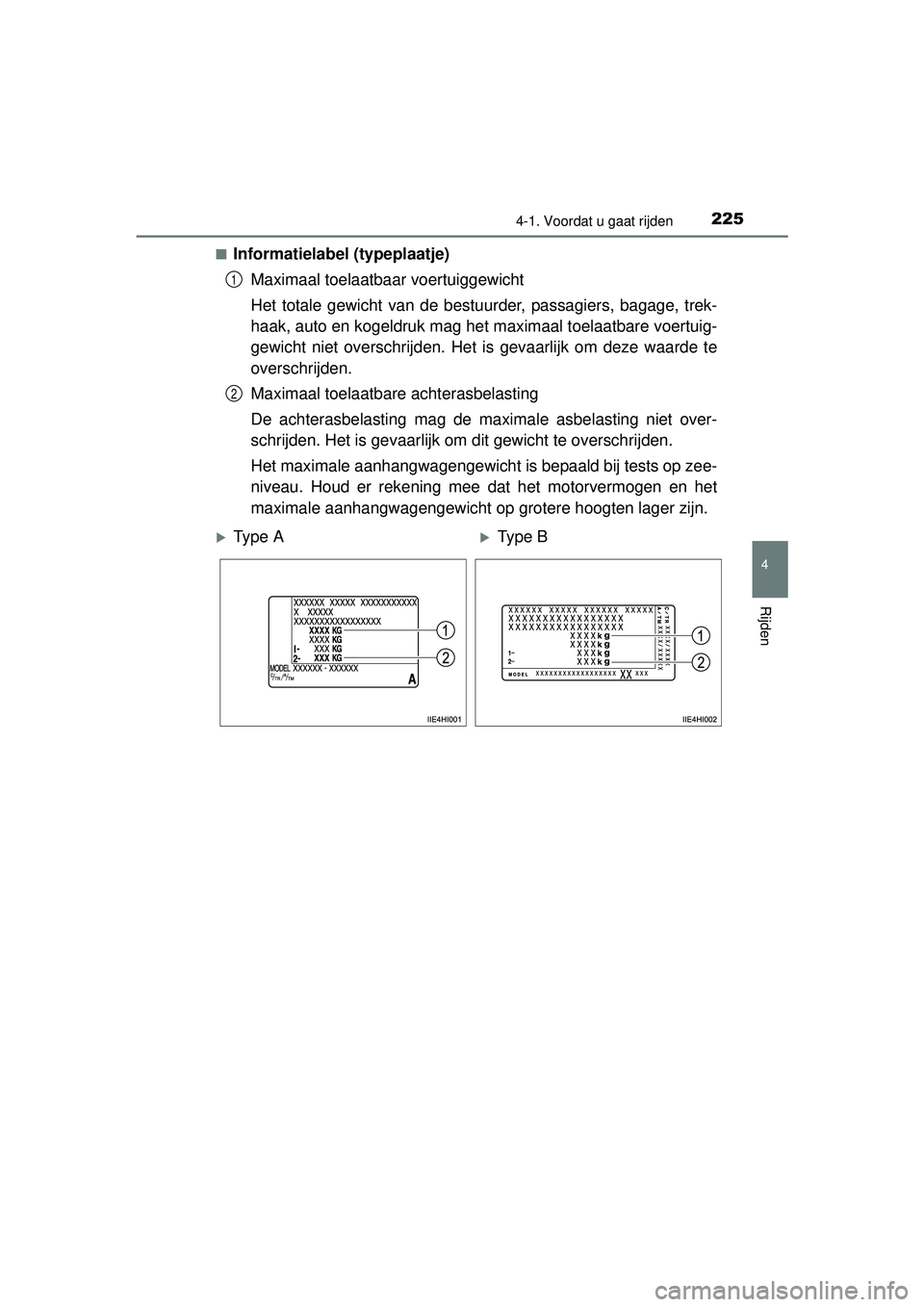

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de best uurder, passagiers, bagage, trek-
haak, auto en kogeldruk mag het maximaal toelaatbare voertuig-
gewicht niet overschr ijden. Het is gevaarlijk om deze waarde te
overschrijden.
Maximaal toelaatbare achterasbelasting
De achterasbelasting mag de maximale asbelasting niet over-
schrijden. Het is gevaarlijk om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zee-
niveau. Houd er rekening mee dat het motorvermogen en het
maximale aanhangwagengewicht op grotere hoogten lager zijn.
1
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 225 Monday, March 7, 2016 2:16 PM

2264-1. Voordat u gaat rijden
HILUX_OM_OM0K269E_(EE)
570 mm
570 mm

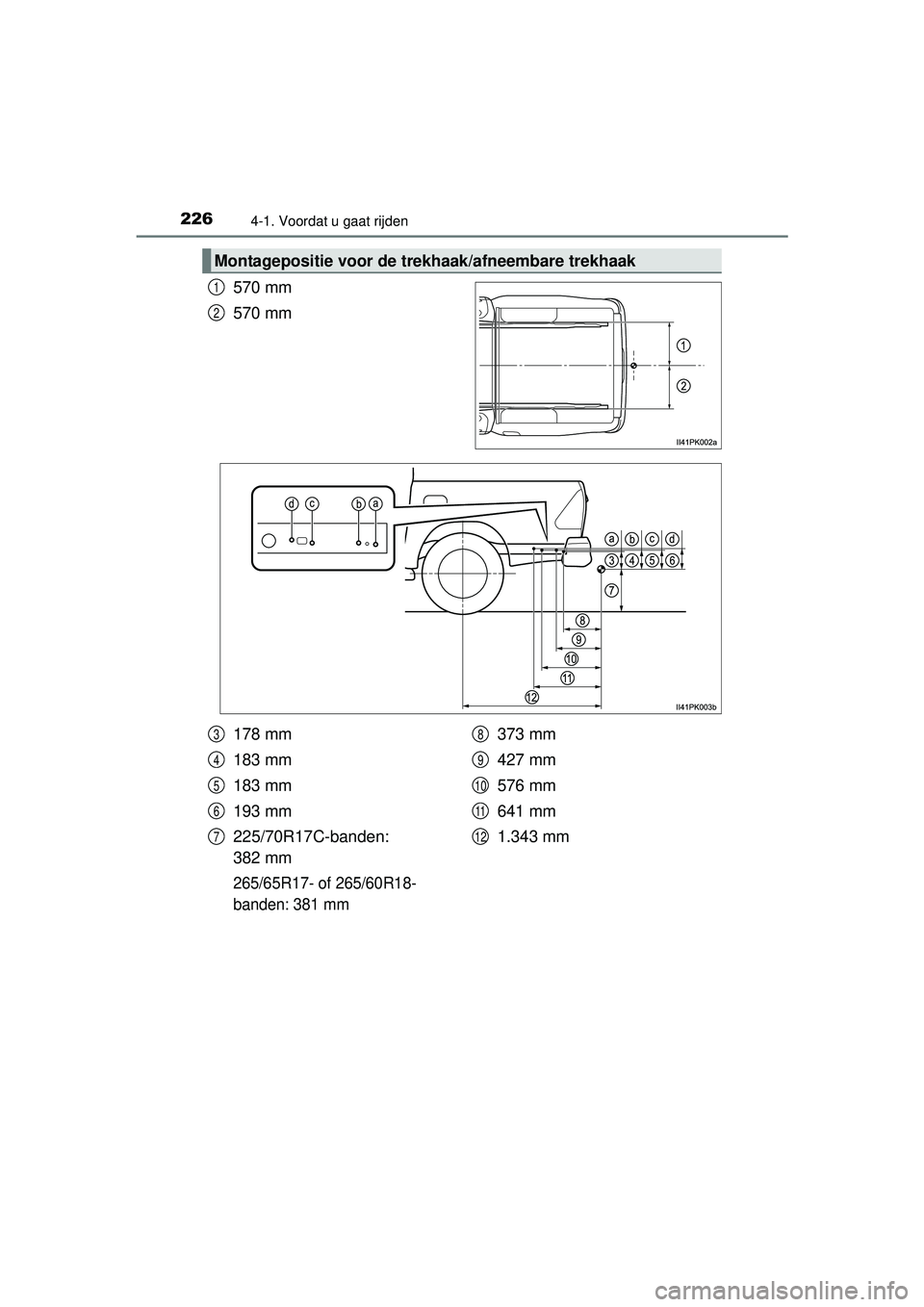

Montagepositie voor de trekhaak/afneembare trekhaak
1
2
178 mm
183 mm
183 mm
193 mm
225/70R17C-banden:
382 mm
265/65R17- of 265/60R18-
banden: 381 mm
373 mm
427 mm
576 mm
641 mm
1.343 mm3
4
5
6
7
8
9
10
11
12
HILUX_OM_OM0K269E_(EE).book Page 226 Monday, March 7, 2016 2:16 PM

2274-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K269E_(EE)

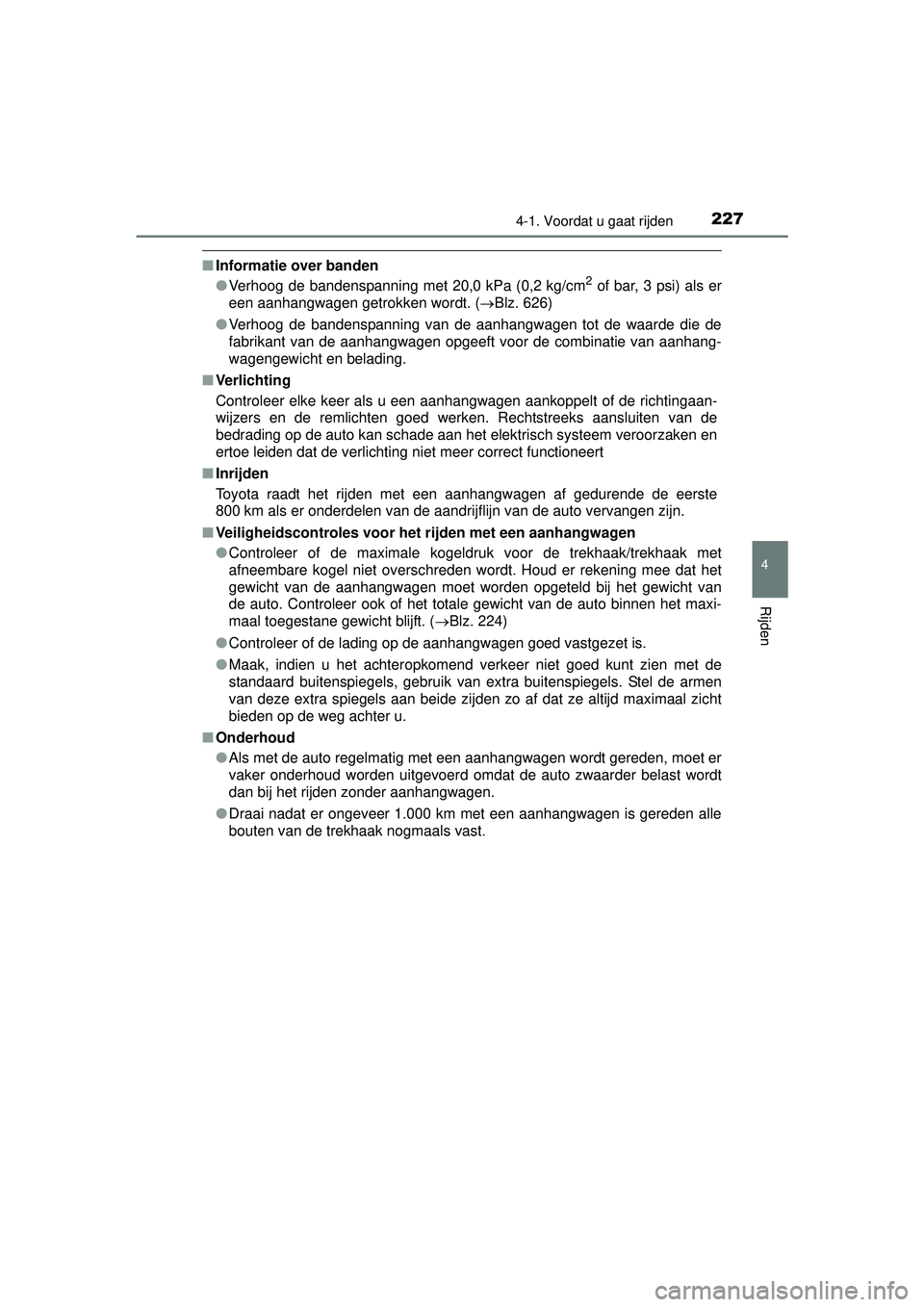

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. ( Blz. 626)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aanhang-
wagengewicht en belading.
■ Verlichting
Controleer elke keer als u een aanhangwagen aankoppelt of de richtingaan-
wijzers en de remlichten goed werken. Rechtstreeks aansluiten van de
bedrading op de auto kan schade aan het elektrisch systeem veroorzaken en
ertoe leiden dat de verlichting niet meer correct functioneert
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de eerste
800 km als er onderdelen van de aandrijflijn van de auto vervangen zijn.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak met
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewicht van
de auto. Controleer ook of het totale gewicht van de auto binnen het maxi-
maal toegestane gewicht blijft. ( Blz. 224)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extr a buitenspiegels. Stel de armen
van deze extra spiegels aan beide zijden zo af dat ze altijd maximaal zicht
bieden op de weg achter u.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gereden alle
bouten van de trekhaak nogmaals vast.
HILUX_OM_OM0K269E_(EE).book Page 227 Monday, March 7, 2016 2:16 PM

2284-1. Voordat u gaat rijden
HILUX_OM_OM0K269E_(EE)■

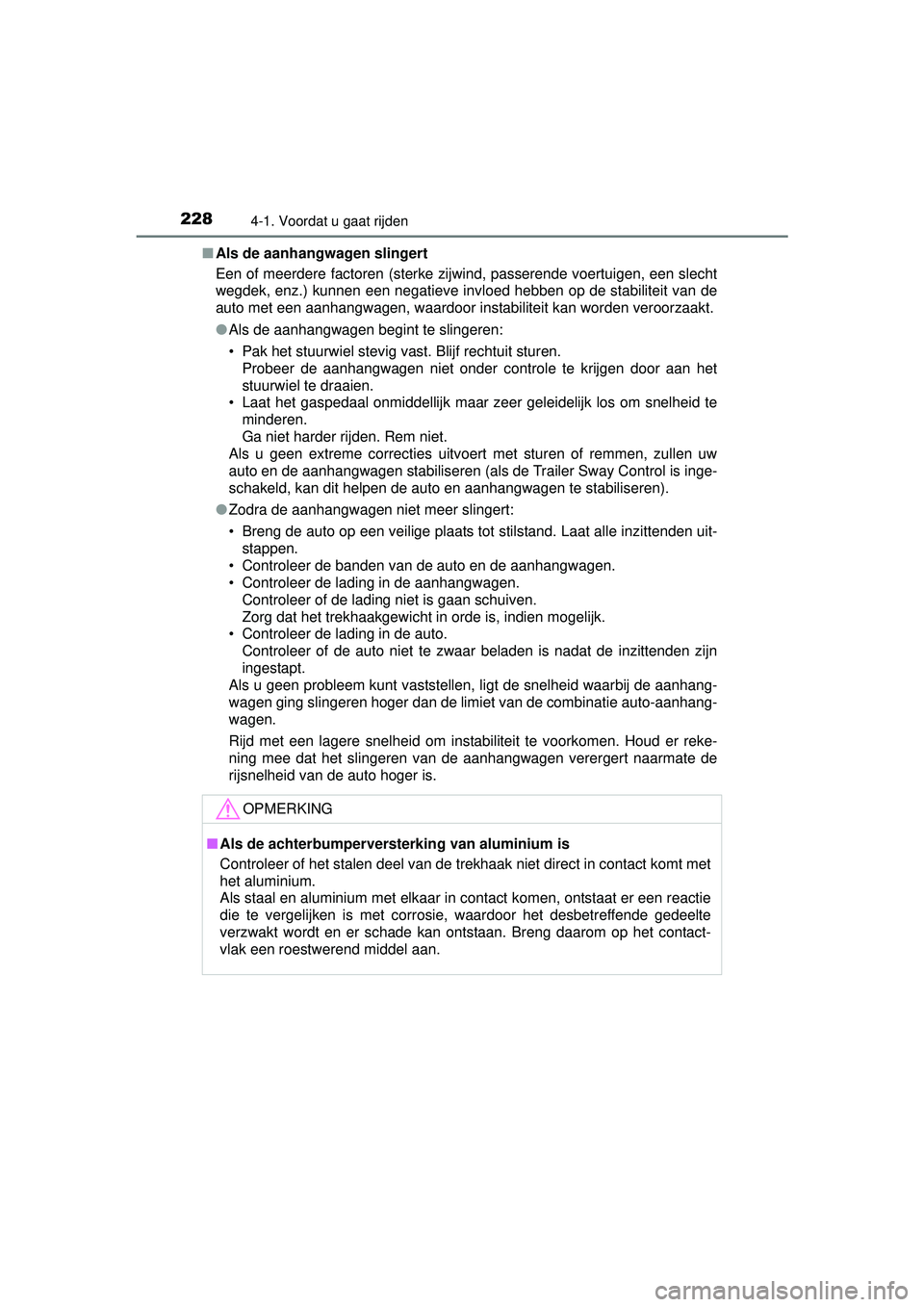

Als de aanhangwagen slingert
Een of meerdere factoren (sterke zijwind, passerende voertuigen, een slecht
wegdek, enz.) kunnen een negatieve invloed hebben op de stabiliteit van de
auto met een aanhangwagen, waardoor instabiliteit kan worden veroorzaakt.
●Als de aanhangwagen begint te slingeren:
• Pak het stuurwiel stevig vast. Blijf rechtuit sturen.
Probeer de aanhangwagen niet onder controle te krijgen door aan het
stuurwiel te draaien.
• Laat het gaspedaal onmiddellijk maar zeer geleidelijk los om snelheid te
minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert met sturen of remmen, zullen uw
auto en de aanhangwagen stabiliseren (als de Trailer Sway Control is inge-
schakeld, kan dit helpen de auto en aanhangwagen te stabiliseren).
● Zodra de aanhangwagen niet meer slingert:
• Breng de auto op een veilige plaats tot stilstand. Laat alle inzittenden uit-
stappen.
• Controleer de banden van de auto en de aanhangwagen.
• Controleer de lading in de aanhangwagen. Controleer of de lading niet is gaan schuiven.
Zorg dat het trekhaakgewicht in orde is, indien mogelijk.
• Controleer de lading in de auto. Controleer of de auto niet te zwaar beladen is nadat de inzittenden zijn
ingestapt.
Als u geen probleem kunt vaststellen, ligt de snelheid waarbij de aanhang-
wagen ging slingeren hoger dan de limiet van de combinatie auto-aanhang-
wagen.
Rijd met een lagere snelheid om instabiliteit te voorkomen. Houd er reke-
ning mee dat het slingeren van de aanhangwagen verergert naarmate de
rijsnelheid van de auto hoger is.
OPMERKING
■ Als de achterbumperversterking van aluminium is
Controleer of het stalen deel van de trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie
die te vergelijken is met corrosie, waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan ontstaan. Breng daarom op het contact-
vlak een roestwerend middel aan.
HILUX_OM_OM0K269E_(EE).book Page 228 Monday, March 7, 2016 2:16 PM

2294-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K269E_(EE)

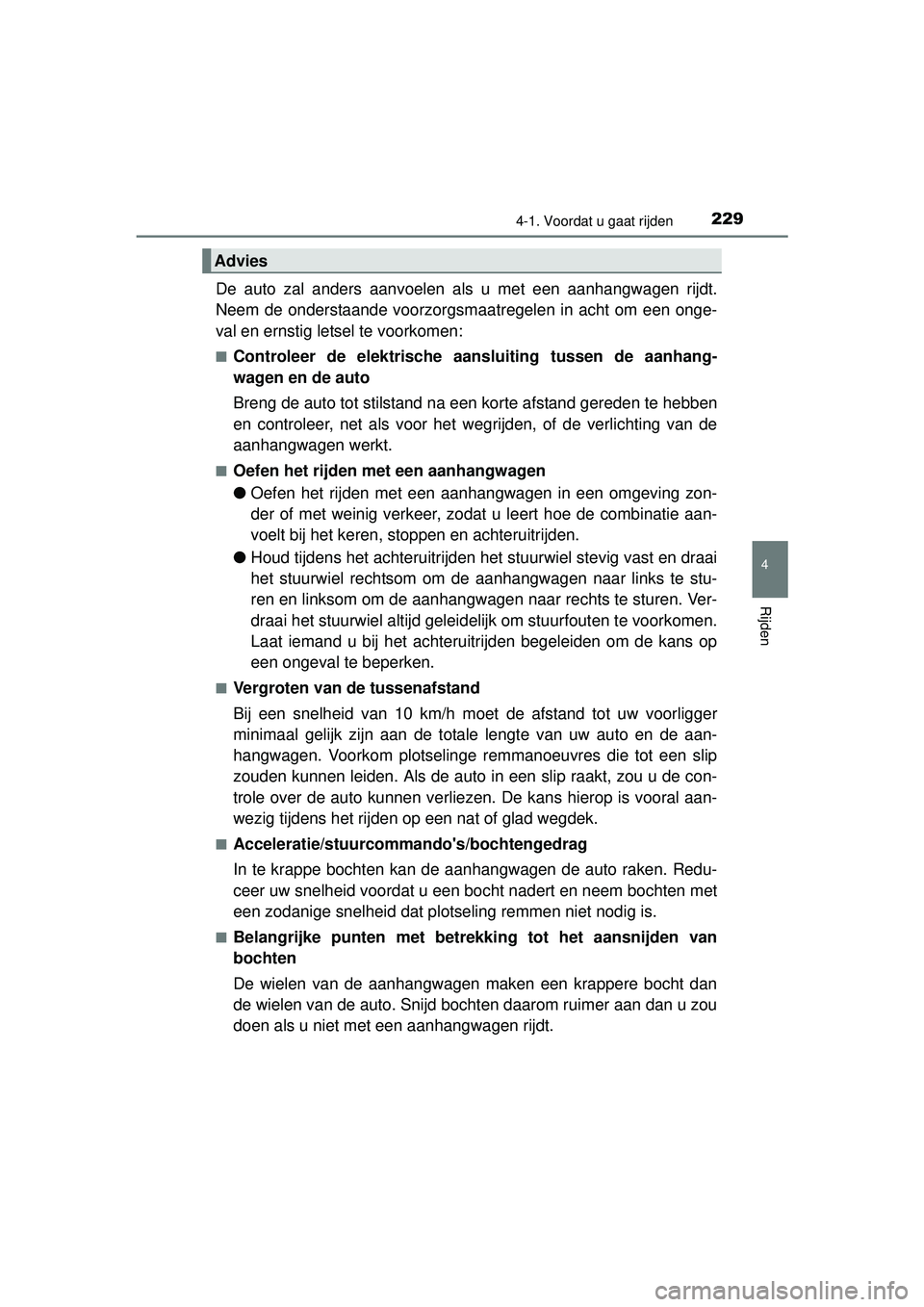

De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansluiting tussen de aanhang-
wagen en de auto
Breng de auto tot stilstand na een korte afstand gereden te hebben
en controleer, net als voor het wegrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, stoppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en draai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuurwiel altijd gelei delijk om stuurfouten te voorkomen.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de totale lengte van uw auto en de aan-
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de con-
trole over de auto kunnen verliezen. De kans hierop is vooral aan-
wezig tijdens het rijden op een nat of glad wegdek.
■Acceleratie/stuurcomm ando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat pl otseling remmen niet nodig is.
■Belangrijke punten met betrekki ng tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd bochten daarom ruimer aan dan u zou
doen als u niet met een aanhangwagen rijdt.
Advies
HILUX_OM_OM0K269E_(EE).book Page 229 Monday, March 7, 2016 2:16 PM

2304-1. Voordat u gaat rijden
HILUX_OM_OM0K269E_(EE)■

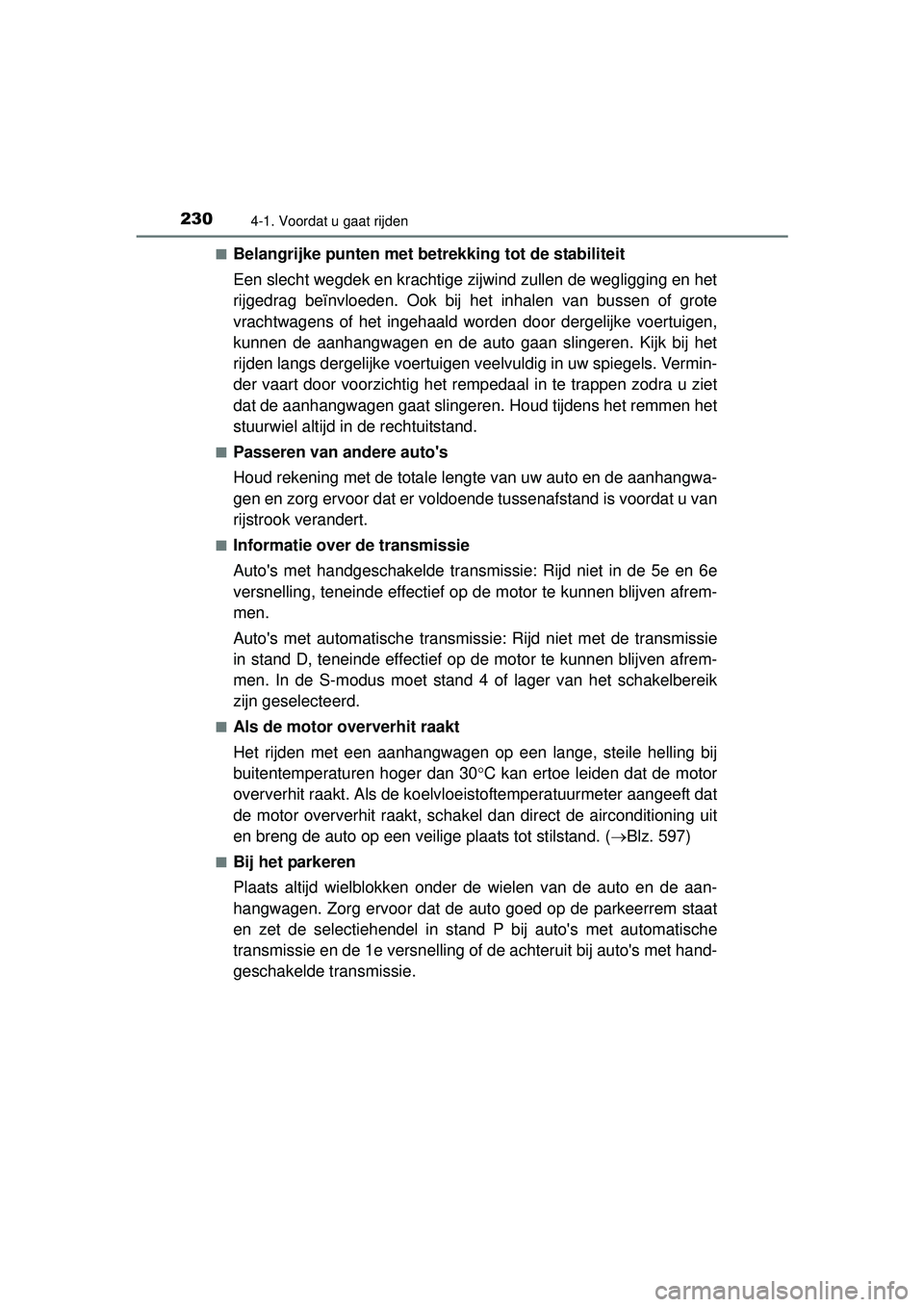

Belangrijke punten met betrek
king tot de stabiliteit
Een slecht wegdek en kr achtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald word en door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertuigen v eelvuldig in uw spiegels. Vermin-
der vaart door voorzichtig het rempedaal in te trappen zodra u ziet
dat de aanhangwagen gaat slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoende tussenafstand is voordat u van
rijstrook verandert.
■Informatie over de transmissie
Auto's met handgeschakelde transmissie: Rijd niet in de 5e en 6e
versnelling, teneinde effectief op de motor te kunnen blijven afrem-
men.
Auto's met automatische transmissi e: Rijd niet met de transmissie
in stand D, teneinde effectief op de motor te kunnen blijven afrem-
men. In de S-modus moet stand 4 of lager van het schakelbereik
zijn geselecteerd.
■Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bij
buitentemperaturen hoger dan 30 C kan ertoe leiden dat de motor
oververhit raakt. Als de koelvloeistoftemperatuurmeter aangeeft dat
de motor oververhit raak t, schakel dan direct de airconditioning uit
en breng de auto op een veilige plaats tot stilstand. ( Blz. 597)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan-
hangwagen. Zorg ervoor dat de auto goed op de parkeerrem staat
en zet de selectiehendel in stand P bij auto's met automatische
transmissie en de 1e versnelling of de achteruit bij auto's met hand-
geschakelde transmissie.
HILUX_OM_OM0K269E_(EE).book Page 230 Monday, March 7, 2016 2:16 PM

2314-1. Voordat u gaat rijden
4
Rijden
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op. Anders kunnen zich ongevallen
voordoen die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal toege-
stane gewichten niet worden overschreden. ( Blz. 224)
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhangwagen
niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of
steile helling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode ach-
tereen in.
Anders kan het remsysteem oververhit raken of kan de remwerking teruglo-
pen.
■ Voorkomen van een ongeval of letsel
● Het treingewicht (som van het voertuiggewicht plus de belasting en het
totale aanhanggewicht) mag het volgende niet overschrijden:
Uitvoeringen met enkele cabine
5.530 kg: Pre-Runner
5.850 kg: 4WD-uitvoeringen
Smart Cab-uitvoeringen
5.850 kg
Uitvoeringen met dubbele cabine
5.850 kg: Behalve Pre-Runner voor EURO V
*-uitvoeringen voor Turkije
*: EURO V is een emissienorm. Als niet duidelijk is of uw auto aan de rele- vante normen voldoet, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Gebruik de cruise control (indien aanwezig) niet wanneer u met een aan-
hangwagen rijdt.
HILUX_OM_OM0K269E_(EE).book Page 231 Monday, March 7, 2016 2:16 PM

2324-2. Rijprocedures
HILUX_OM_OM0K269E_(EE)

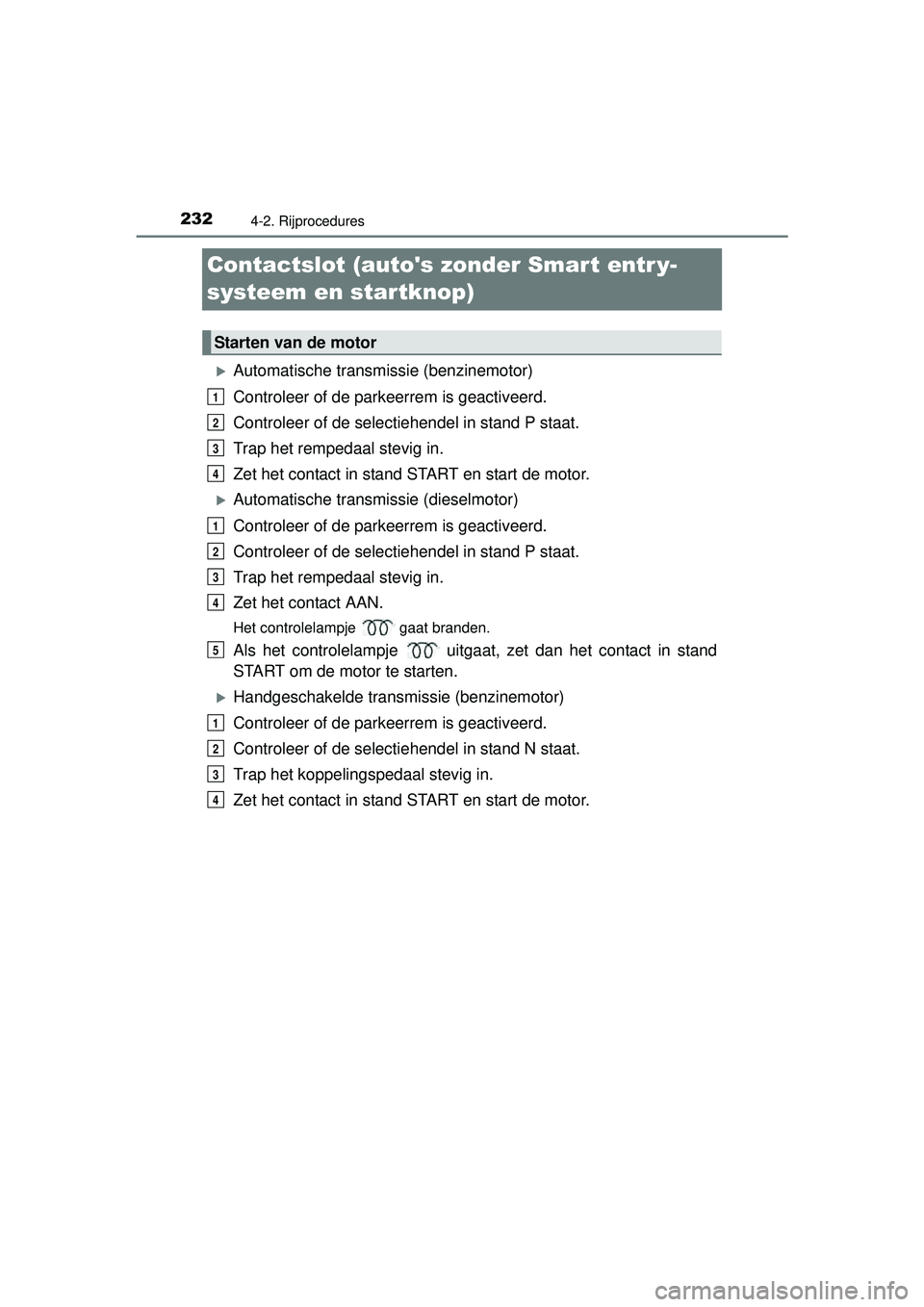

Contactslot (auto's zonder Smart entr y-
systeem en startknop)
Automatische transmissie (benzinemotor)
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
Zet het contact in stand START en start de motor.
Automatische transmissie (dieselmotor)
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand P staat.
Trap het rempedaal stevig in.
Zet het contact AAN.
Het controlelampje gaat branden.
Als het controlelampje uitgaat, zet dan het contact in stand
START om de motor te starten.
Handgeschakelde transmissie (benzinemotor)
Controleer of de parkeerrem is geactiveerd.
Controleer of de selectiehendel in stand N staat.
Trap het koppelingspedaal stevig in.
Zet het contact in stand START en start de motor.
Starten van de motor
1
2
3
4
1
2
3
4
5
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 232 Monday, March 7, 2016 2:16 PM
