2016 TOYOTA HILUX Instructieboekje (in Dutch)

5297-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

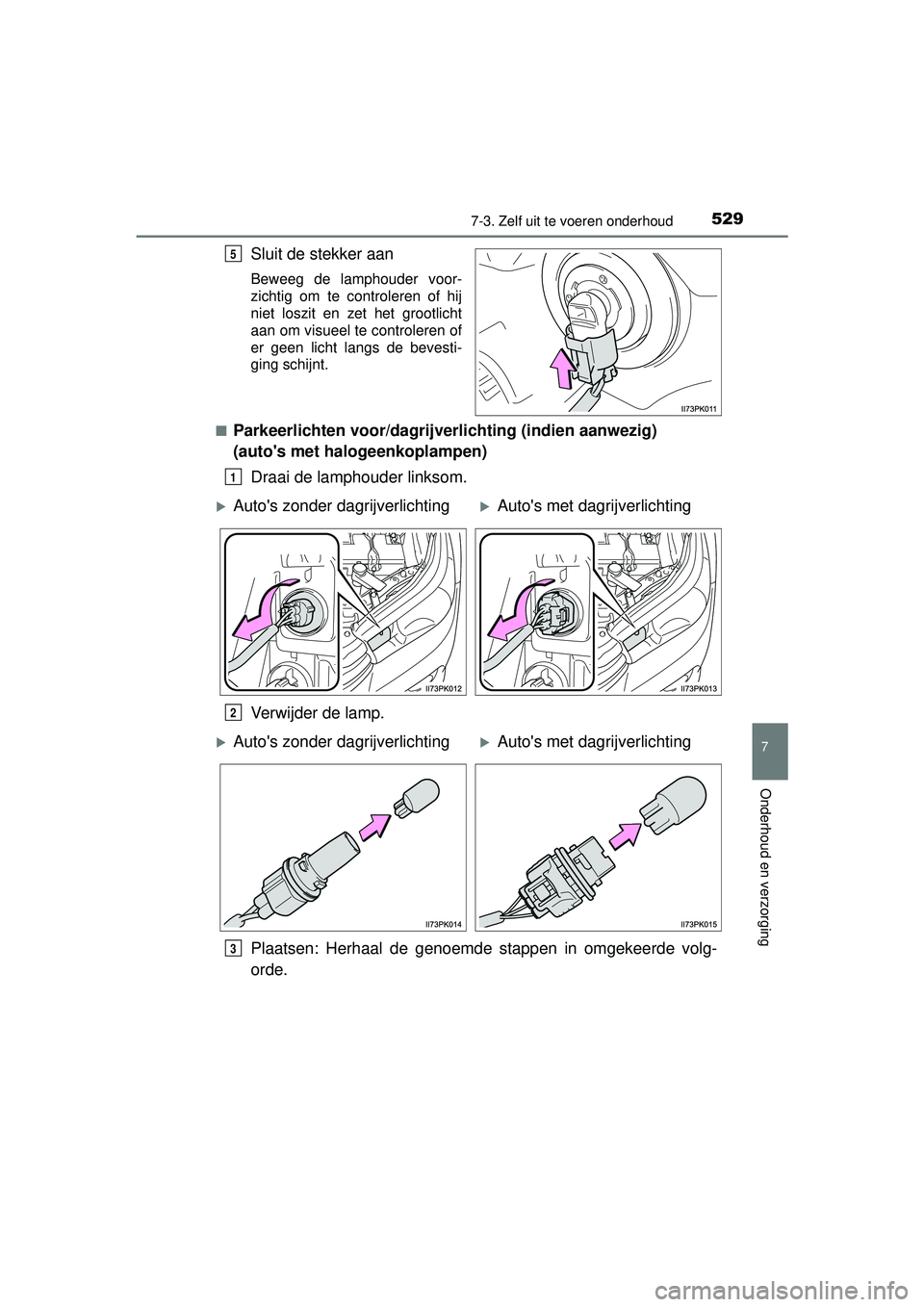

Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet het grootlicht
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
■
Parkeerlichten voor/dagrijver lichting (indien aanwezig)
(auto's met halogeenkoplampen)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
5
1
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
2
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
3
HILUX_OM_OM0K269E_(EE).book Page 529 Monday, March 7, 2016 2:16 PM

5307-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■

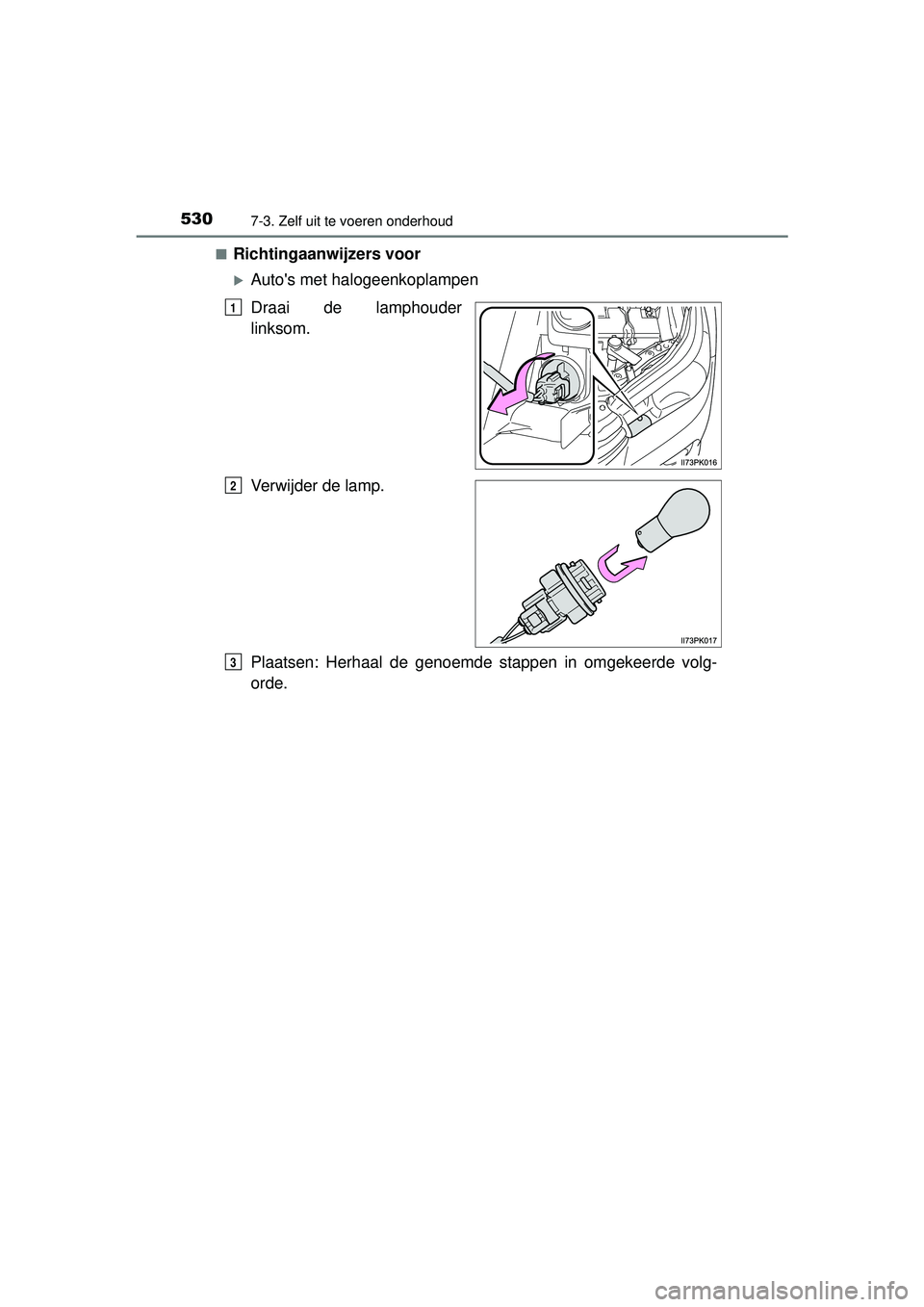

Richtingaanwijzers voor
Auto's met halogeenkoplampen
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page
530 Monday, March 7, 2016 2:16 PM

5317-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

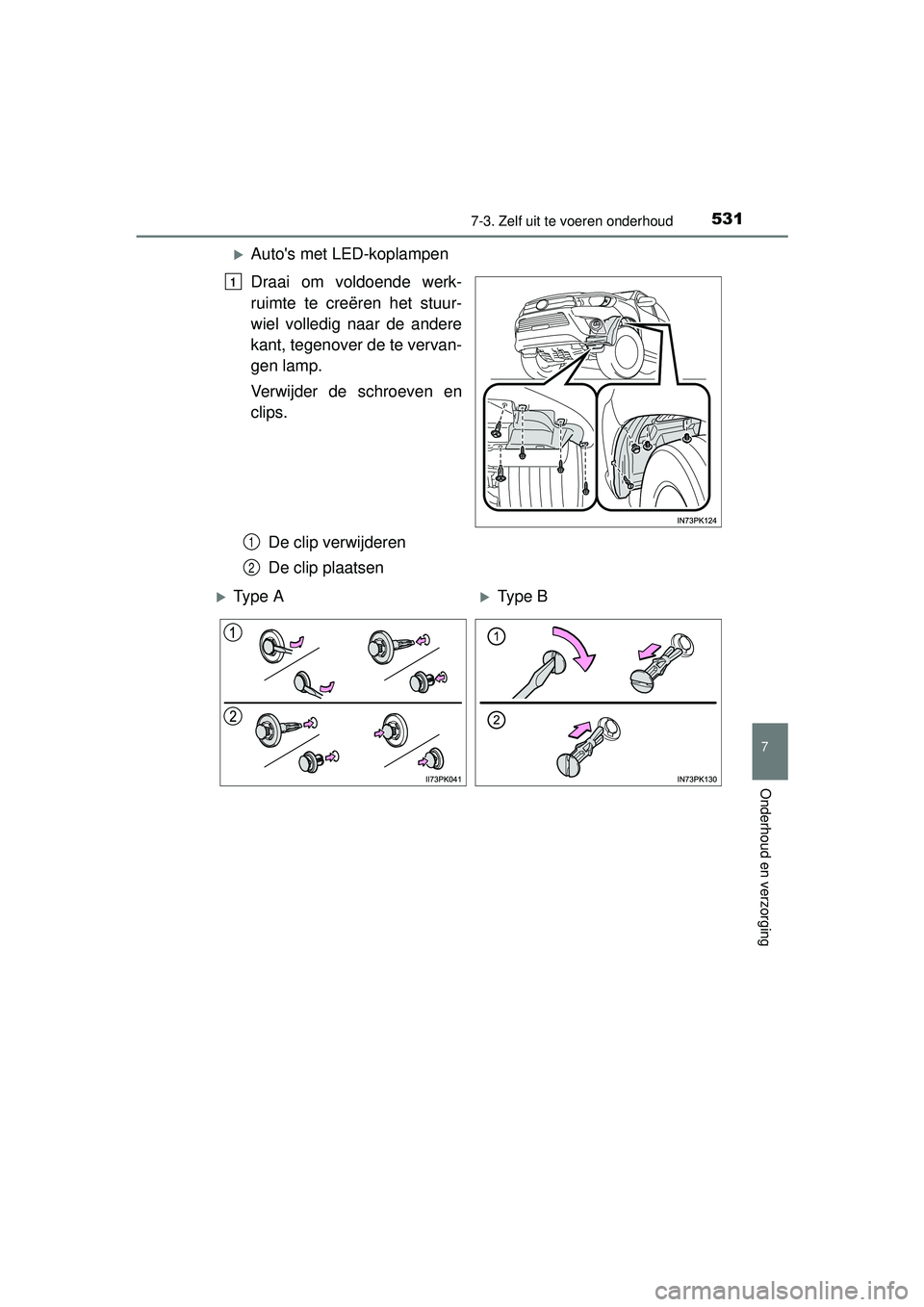

Auto's met LED-koplampen
Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 531 Monday, March 7, 2016 2:16 PM

5327-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

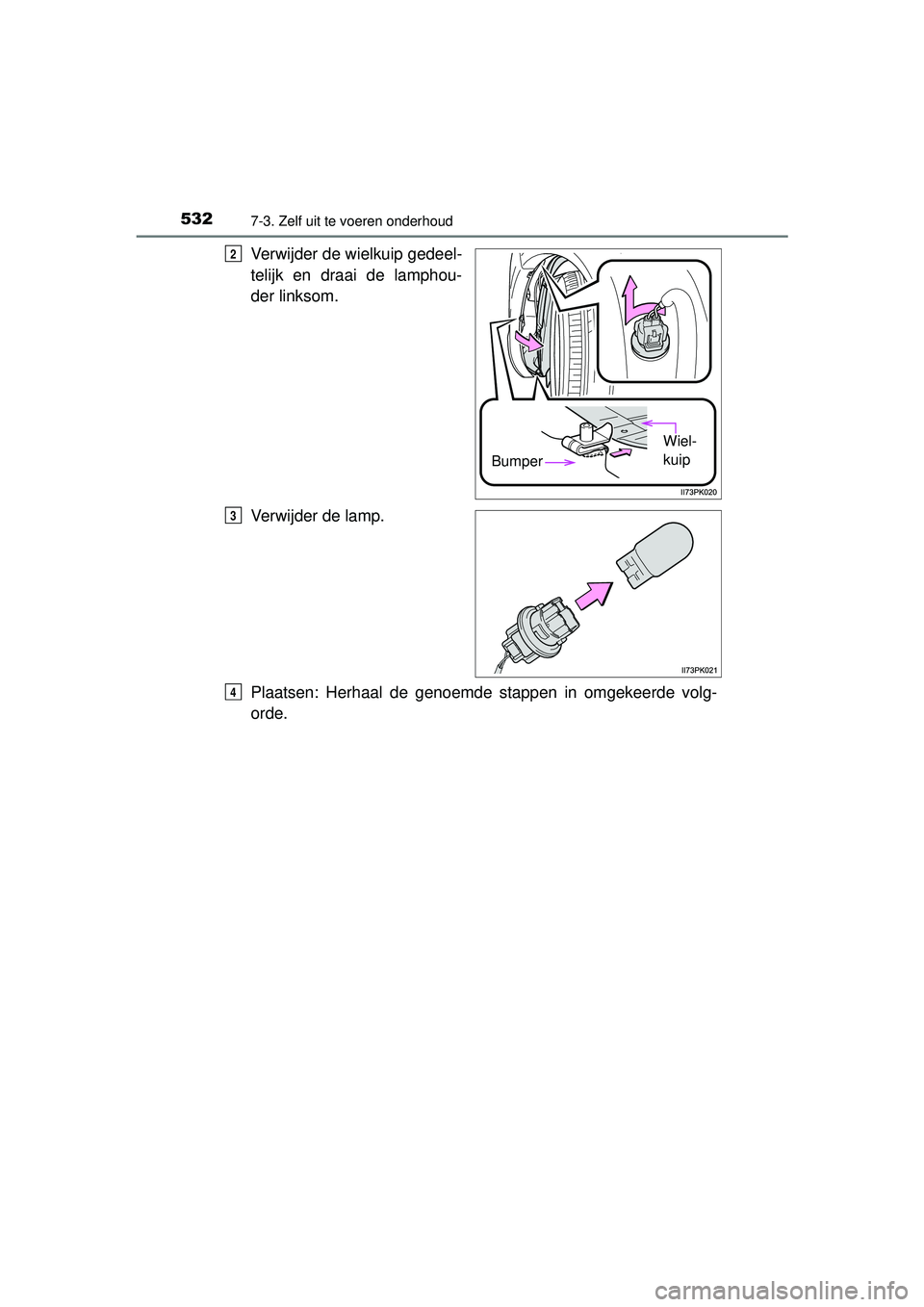

Verwijder de wielkuip gedeel-
telijk en draai de lamphou-
der linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 532 Monday, March 7, 2016 2:16 PM

5337-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

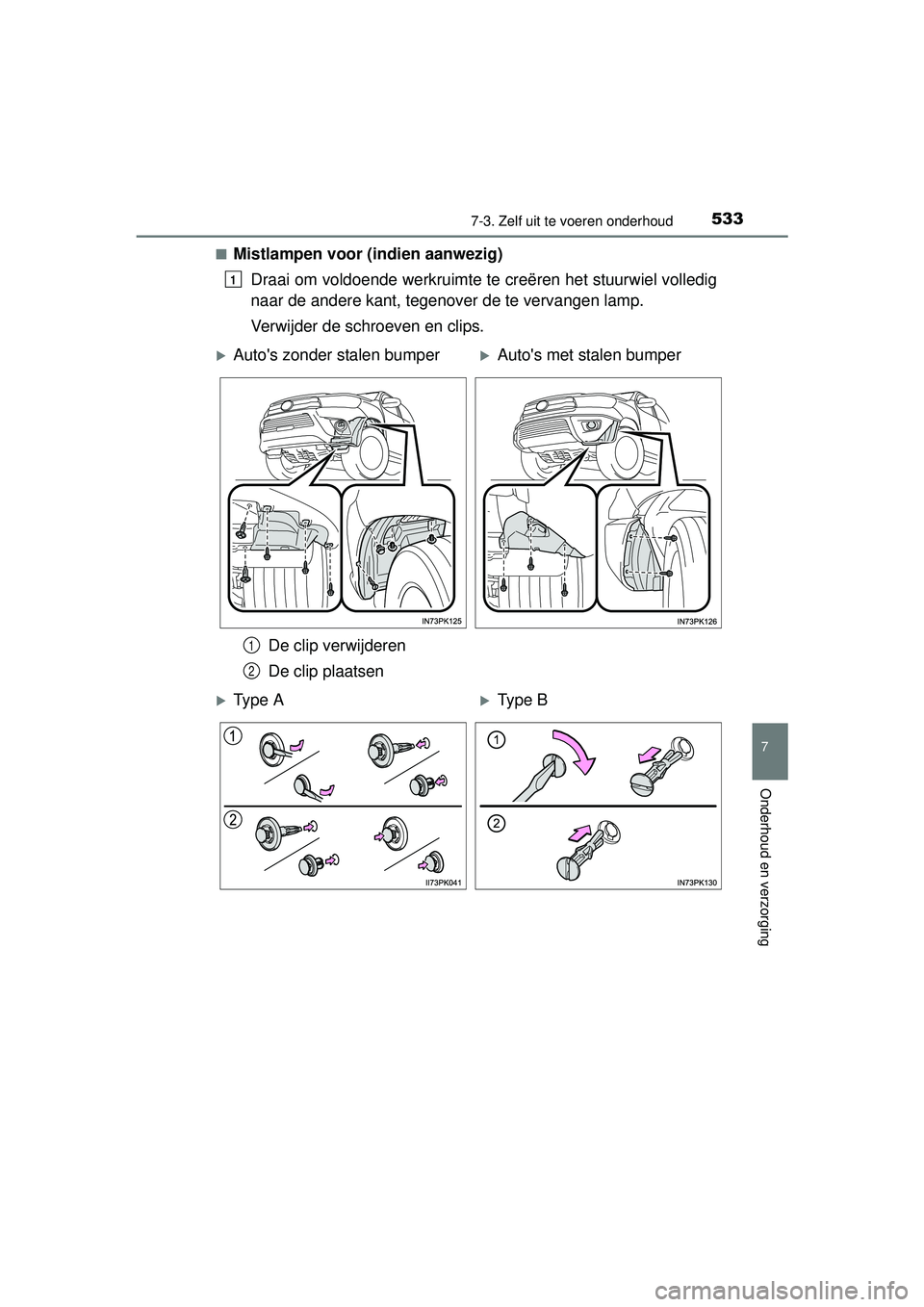

■Mistlampen voor (indien aanwezig)Draai om voldoende werkruimte te creëren het stuurwiel volledig
naar de andere kant, tegenover de te vervangen lamp.
Verwijder de schroeven en clips.
De clip verwijderen
De clip plaatsen
1
Auto's zonder stalen bumperAuto's met stalen bumper
1
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 533 Monday, March 7, 2016 2:16 PM

5347-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

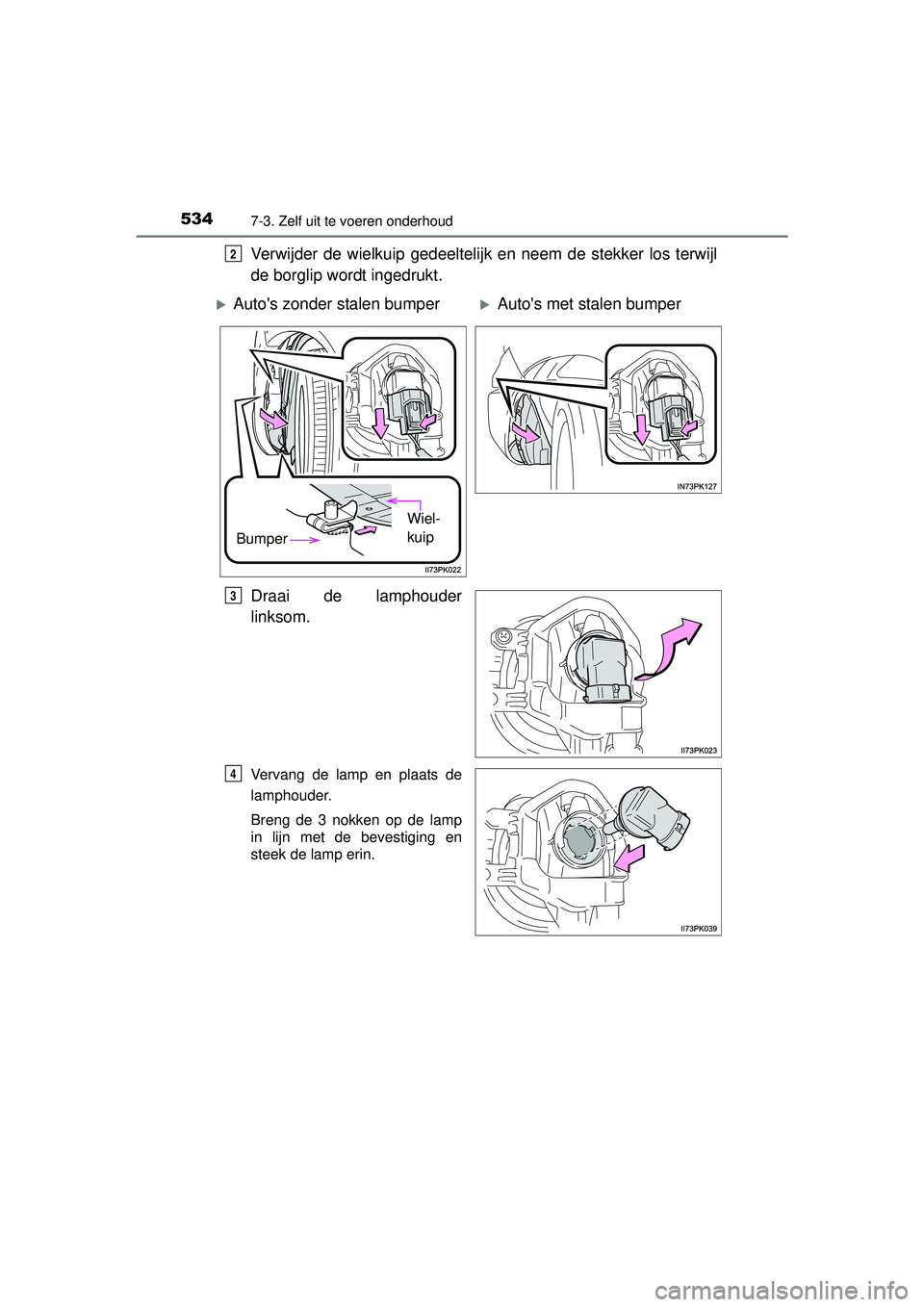

Verwijder de wielkuip gedeeltelijk en neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
2
Auto's zonder stalen bumperAuto's met stalen bumper
Bumper
Wiel-
kuip
3
4
HILUX_OM_OM0K269E_(EE).book Page 534 Monday, March 7, 2016 2:16 PM

5357-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

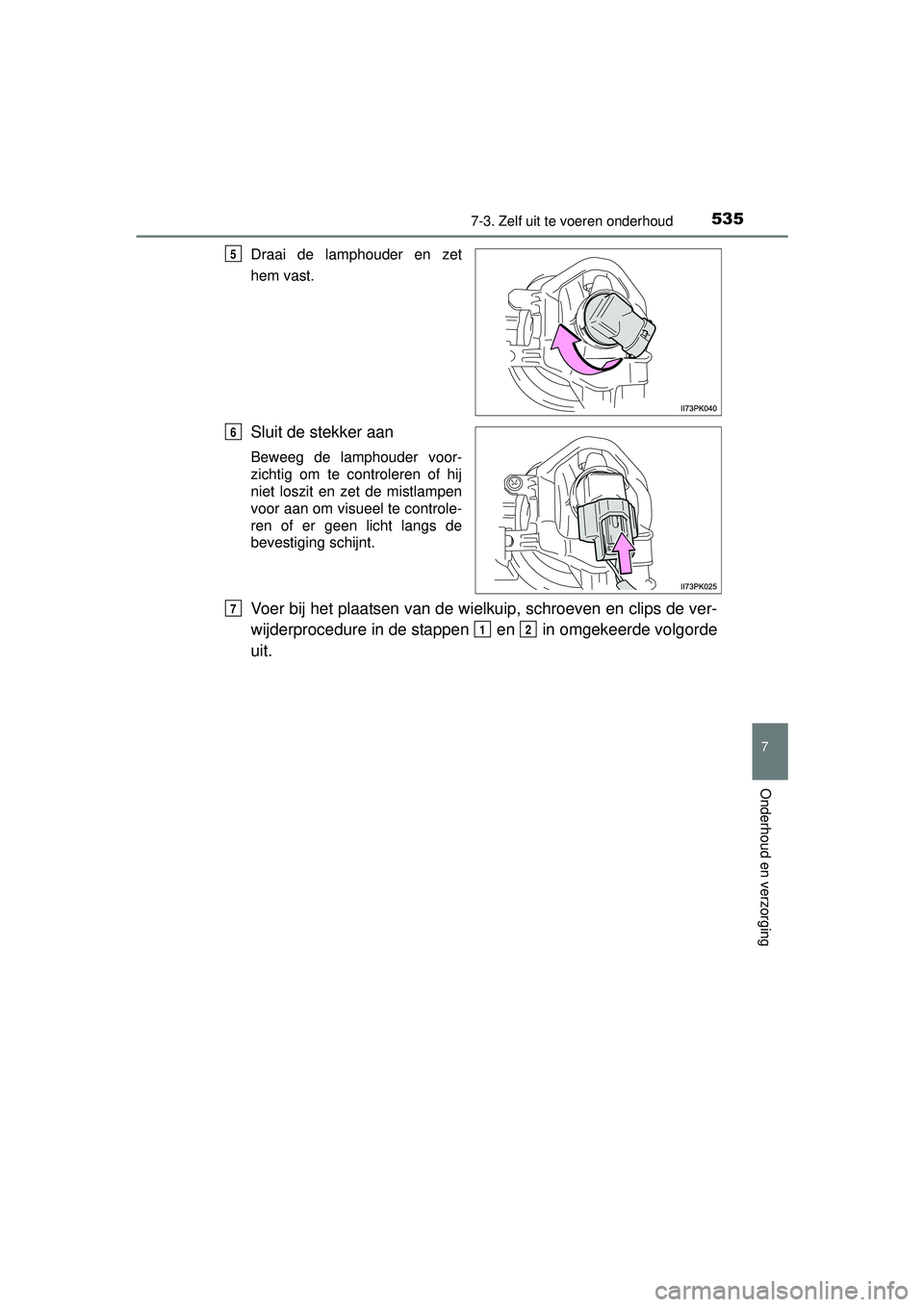

Draai de lamphouder en zet
hem vast.
Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Voer bij het plaatsen van de wielkuip, schroeven en clips de ver-
wijderprocedure in de stappen en in omgekeerde volgorde
uit.
5
6
7
12
HILUX_OM_OM0K269E_(EE).book Page 535 Monday, March 7, 2016 2:16 PM

5367-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Rem-/achterlichten, richtingaanwijzers achter en achteruitrij-
lichten of mistachterlicht (indien aanwezig)
Verwijder de borgbouten en
trek de unit opzij om hem te
verwijderen.
Draai de lamphouder
linksom.Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
1
2
3
3
1
2
3
5
