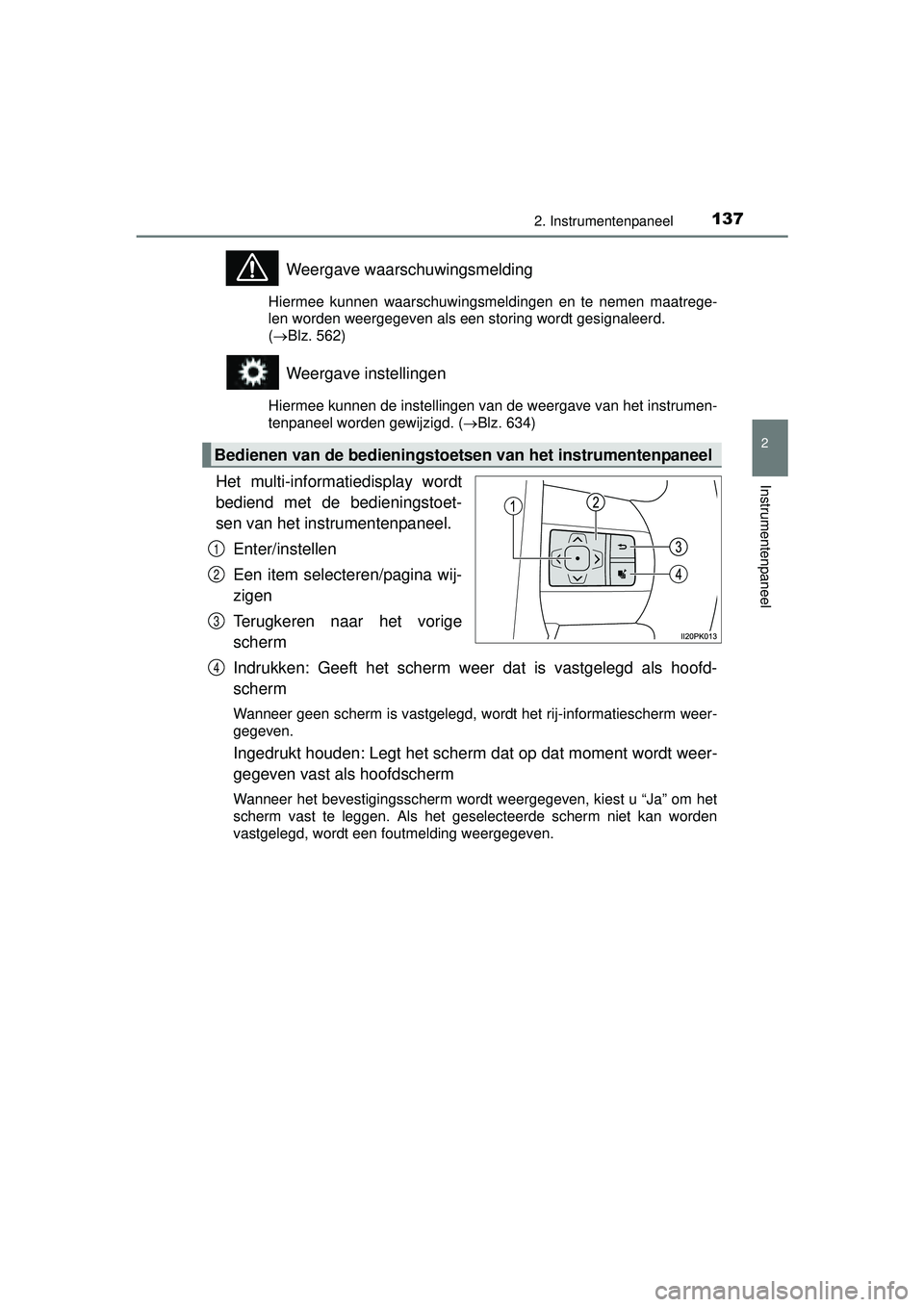

2016 TOYOTA HILUX Instructieboekje (in Dutch)

1372. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Weergave waarschuwingsmelding
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
(Blz. 562)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrumen-
tenpaneel worden gewijzigd. ( Blz. 634)
Het multi-informatiedisplay wordt
bediend met de bedieningstoet-
sen van het instrumentenpaneel.
Enter/instellen
Een item selecteren/pagina wij-
zigen
Terugkeren naar het vorige
scherm
Indrukken: Geeft het scherm weer dat is vastgelegd als hoofd-
scherm
Wanneer geen scherm is vastgelegd, wordt het rij-informatiescherm weer-
gegeven.
Ingedrukt houden: Legt het scherm dat op dat moment wordt weer-
gegeven vast als hoofdscherm
Wanneer het bevestigingsscherm wordt weergegeven, kiest u “Ja” om het
scherm vast te leggen. Als het geselecteerde scherm niet kan worden
vastgelegd, wordt een foutmelding weergegeven.
Bedienen van de bedieningstoet sen van het instrumentenpaneel
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 137 Monday, March 7, 2016 2:16 PM

1382. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
De weergegeven onderwerpen kunnen worden gewijzigd door op < of
> van de bedieningstoetsen van het instrumentenpaneel te drukken
om te selecteren en op  of  te drukken.
● Actueel brandstofverbruik (staafdiagram/waarde)
*1, 2
Geeft het actuele brandstofverbruik aan.
● Gemiddeld brandstofverb ruik (sinds resetten
*3/sinds starten/sinds
tanken)
*1, 2
Geeft het gemiddelde br andstofverbruik weer sinds respectievelijk
het resetten van de functi e, het starten van de motor en het tanken.
● Gemiddelde rijsnelheid (sinds resetten
*3/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het
resetten van de functie en het starten van de motor.
● Verstreken tijd (sinds resetten
*3/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resetten van
de functie en het starten van de motor.
● Afstand (actieradius/sinds starten)
*1
Geeft respectievelijk de berekende maximale afstand weer die nog
kan worden gereden met de resterende brandstof en de gereden
afstand sinds het starten van de motor.
• Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijk en van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als brandstof wordt getankt
terwijl het contact niet UIT staat , wordt het display mogelijk niet
bijgewerkt.
Rij-informatie
HILUX_OM_OM0K269E_(EE).book Page 138 Monday, March 7, 2016 2:16 PM

1392. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
●Uitschakeling bij stilstand (indien aanwezig)
Geeft de totale tijd voor uitschakeling bij stilstand weer (tijd dat
motor niet draait via het Stop & Start-systeem) na het resetten en
weer starten van de motor. ( Blz. 345)
● ECO-indicator (indien aanwezig)
Toont ECO-zone bij milieubewust rijden op basis van de accelera-
tie. ( Blz. 126)
● Eco Score (indien aanwezig)
Geeft de totale berekening van mi lieuvriendelijk rijden weer om te
helpen de ECO-rijtechnieken van de klant te verbeteren.
(  Blz. 141)
● Eco Saving (indien aanwezig)
Geeft de vergelijking van het bran dstofverbruik, het gemiddelde
brandstofverbruik sinds resetten en de kosten van de verbruikte
brandstof weer. ( Blz. 142)
● Waarschuwing voor slingeren (indien aanwezig)
Signaleert het slingeren van de auto binnen een rijstrook, wat vaak
wordt veroorzaakt door een verslapte aandacht van de bestuurder,
en geeft het verslappen van de aandacht weer in de vorm van een
balk.
Hoe langer de balk, hoe meer rust de bestuurder nodig heeft.
Deze functie maakt deel uit van het LDA-systeem (Lane Departure Alert).
De functie wordt weergegeven als aan de voorwaarden voor de weergave
van de waarschuwing bij slingeren wordt voldaan. (
Blz. 296)
● Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als rij-informatie 1 en 2. ( Blz. 140)
*2: Gebruik het weergegeven brandstofverbruik ter referentie.
*3: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het instrumentenpaneel en houd vervolgens ingedrukt om te resetten.
• Als er meer dan één te resetten functie is, worden er naast die functies selectievakjes weergegeven.
HILUX_OM_OM0K269E_(EE).book Page 139 Monday, March 7, 2016 2:16 PM

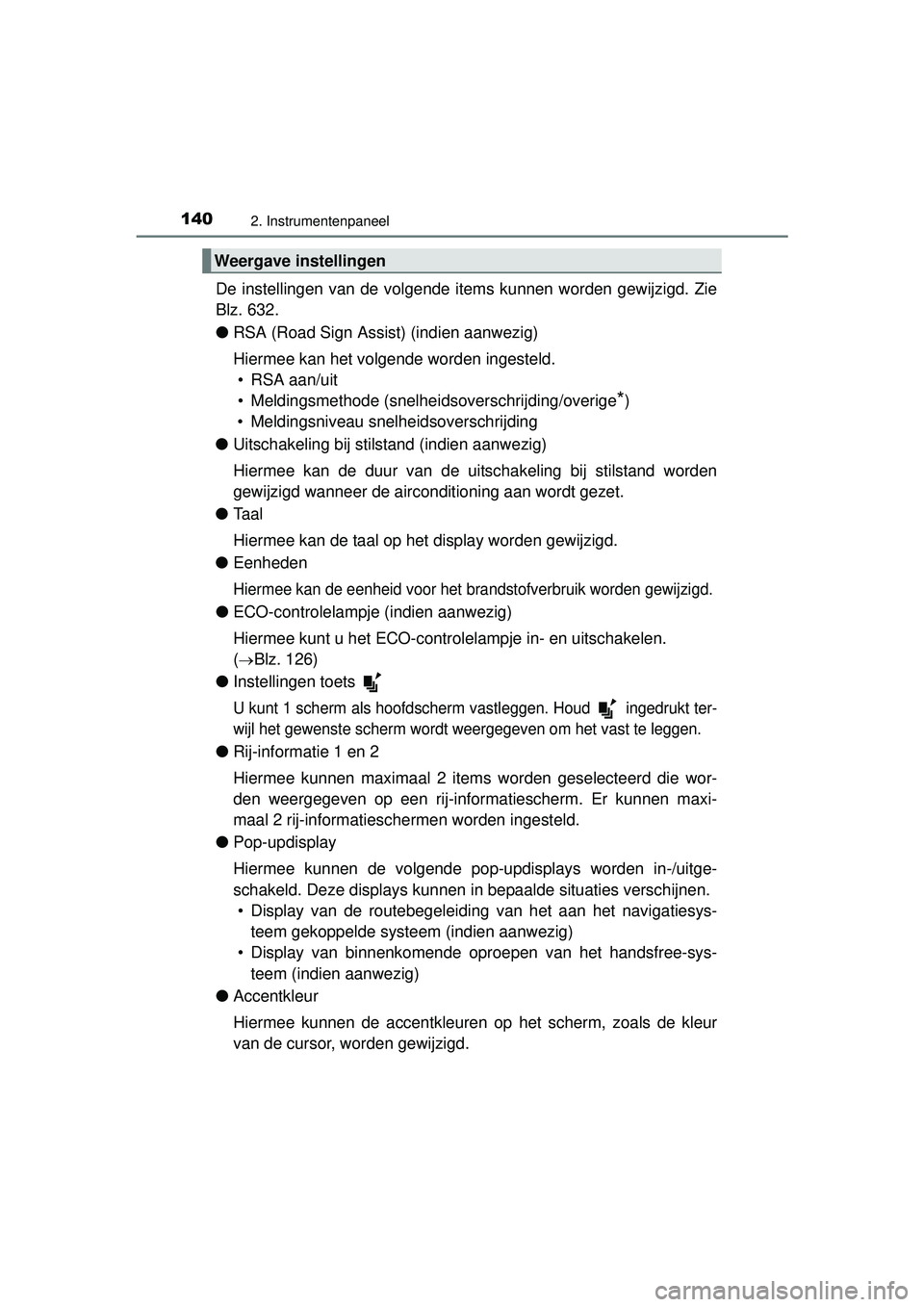

1402. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 632.
●RSA (Road Sign Assist) (indien aanwezig)
Hiermee kan het volgende worden ingesteld.
• RSA aan/uit
• Meldingsmethode (snelhei dsoverschrijding/overige
*)
• Meldingsniveau snelheidsoverschrijding
● Uitschakeling bij stilstand (indien aanwezig)
Hiermee kan de duur van de uitschakeling bij stilstand worden
gewijzigd wanneer de airconditioning aan wordt gezet.
● Taal
Hiermee kan de taal op het display worden gewijzigd.
● Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
●ECO-controlelampje (indien aanwezig)
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
(
Blz. 126)
● Instellingen toets
U kunt 1 scherm als hoofdscherm va stleggen. Houd ingedrukt ter-
wijl het gewenste scherm wordt weergegeven om het vast te leggen.
● Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 item s worden geselecteerd die wor-
den weergegeven op een rij-informatiescherm. Er kunnen maxi-
maal 2 rij-informatieschermen worden ingesteld.
● Pop-updisplay
Hiermee kunnen de volgende pop-updisplays worden in-/uitge-
schakeld. Deze displays kunnen in bepaalde situaties verschijnen.
• Display van de routebegeleiding van het aan het navigatiesys-
teem gekoppelde systee m (indien aanwezig)
• Display van binnenkomende oproepen van het handsfree-sys- teem (indien aanwezig)
● Accentkleur
Hiermee kunnen de accentkleuren op het scherm, zoals de kleur
van de cursor, worden gewijzigd.
Weergave instellingen
HILUX_OM_OM0K269E_(EE).book Page 140 Monday, March 7, 2016 2:16 PM

1412. Instrumentenpaneel
2
Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
●Eco Saving (indien aanwezig)
Hiermee kunnen de vergelijking va n het brandstofverbruik en de
brandstofprijs worden ingesteld en gewijzigd.
● Initialisatie
Geregistreerde of gewijzigde in stellingen van het instrumenten-
paneel worden gewist of naar de beginwaarden teruggezet.
*: Alleen melding inhaalverbod.
■ Pop-updisplay
Onder bepaalde omstandigheden, bijvoorbeeld wanneer een schakelaar
wordt bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-
informatiedisplay.
De functie voor het pop-updisplay kan worden in- en uitgeschakeld.
(Blz. 634)
■ Eco Score (indien aanwezig)
De rijomstandigheden worden weergegeven in 5 stappen en onderverdeeld
in 3 categorieën: start, cruise en stop. Elke keer dat de auto tot stilstand is
gebracht, wordt de score weergegeven. (Elke keer dat de auto gaat rijden,
wordt de laatst weergegeven score gereset. Er worden geen accumulatieve
scores berekend.)
Eco cruise
Geeft het ECO-niveau weer dat is berekend aan de hand van de hoeveel-
heid acceleratie tijdens het rijden met de auto
Eco stop
Geeft het ECO-niveau weer dat is berekend aan de hand van de tijd tussen
het loslaten van het gaspedaal en het tot stilstand komen van de auto Eco Score
Berekent het totaal van Eco start, Eco
cruise en Eco stop en geeft het resul-
taat weer.
Eco start
Geeft het ECO-niveau weer dat is bere-
kend aan de hand van de mate van
acceleratie tijdens het wegrijden met de
auto
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 141 Monday, March 7, 2016 2:16 PM

1422. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)Als het gaspedaal niet wordt ingetrapt, zoals bij rijden met de cruise control
(indien aanwezig), wordt de gereden afstand niet meegenomen in de Eco
Score.
De evaluatie van de Eco Score varieert, afhankelijk van de rijomstandig-
heden en milieufactoren. De Eco Score wordt mogelijk niet gekoppeld aan
het brandstofverbruik.
In de volgende gevallen werkt de Eco Score niet:
●
De rijsnelheid is ongeveer 130 km/h of hoger.
● De selectiehendel staat in een andere stand dan D (auto's met automati-
sche transmissie).
● De 4WD-schakelaar staat in stand L4. (indien aanwezig)
● De Downhill Assist Control is geactiveerd. (indien aanwezig)
● De auto staat in de POWER-modus. (indien aanwezig)
■ Eco Saving (indien aanwezig)
Geeft de vergelijking van het brandstofverbruik, het gemiddelde brandstofver-
bruik sinds resetten en de kosten van de verbruikte brandstof weer.
• De functie kan worden gereset door de knop langer dan 1 seconde inte drukken als het gemiddelde brandstofverbruik sinds resetten wordt
weergegeven
• Gebruik het gemiddelde brandstof ter referentie
Besparingen/brandstofkosten
Geeft de mogelijke besparingen weer als de vergelijking van het brandstof-
verbruik is ingesteld en geeft de werkelijke brandstofkosten weer als de
vergelijking van het brandstofverbruik niet is ingesteld.
Gebruik de weergegeven brandstofkosten en besparingen ter referentie.
Afhankelijk van de tankmethoden, rijomstandigheden en milieufactoren kun-
nen de weergegeven brandstofkosten afwijken van de werkelijke brandstof-
kosten. In sommige gevallen worden de brandstofkosten en besparingen
mogelijk niet gekoppeld aan de evaluatie van de Eco Score.
■ Instelling Eco Saving (indien aanwezig)
De instellingen voor de vergelijking van de brandstofprijs en het brandstofver-
bruik kunnen worden ingesteld op het instellingenscherm. Gebruik de bedie-
ningstoetsen van het instrumentenpaneel om te selecteren terwijl de auto
stilstaat en druk op , selecteer “Eco Saving” en druk op .Vergelijking brandstofverbruik
Geeft het ingestelde brandstofverbruik
weer dat wordt vergeleken met het wer-
kelijke brandstofverbruik.
Gemiddeld brandstofverbruik sinds
resetten
Geeft het gemiddelde brandstofverbruik
weer sinds de functie is gereset.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page
142 Monday, March 7, 2016 2:16 PM

1432. Instrumentenpaneel
2
Instrumentenpaneel

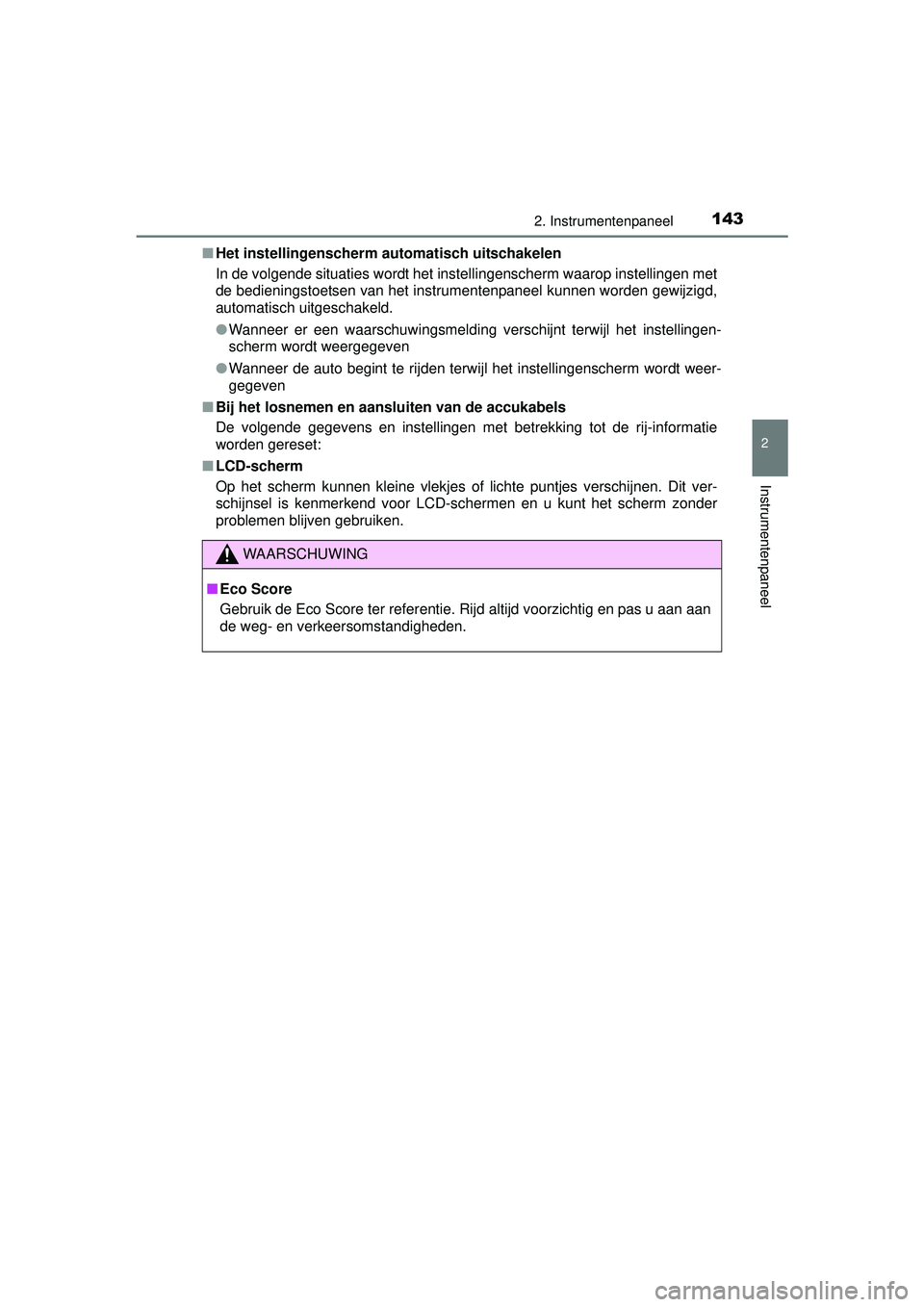

HILUX_OM_OM0K269E_(EE)■
Het instellingenscherm automatisch uitschakelen
In de volgende situaties wordt het instellingenscherm waarop instellingen met
de bedieningstoetsen van het instrumentenpaneel kunnen worden gewijzigd,
automatisch uitgeschakeld.
● Wanneer er een waarschuwingsmelding verschijnt terwijl het instellingen-
scherm wordt weergegeven
● Wanneer de auto begint te rijden terwijl het instellingenscherm wordt weer-
gegeven
■ Bij het losnemen en aansluiten van de accukabels
De volgende gegevens en instellingen met betrekking tot de rij-informatie
worden gereset:
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijnen. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
WAARSCHUWING
■Eco Score
Gebruik de Eco Score ter referentie. Rijd altijd voorzichtig en pas u aan aan
de weg- en verkeersomstandigheden.
HILUX_OM_OM0K269E_(EE).book Page 143 Monday, March 7, 2016 2:16 PM

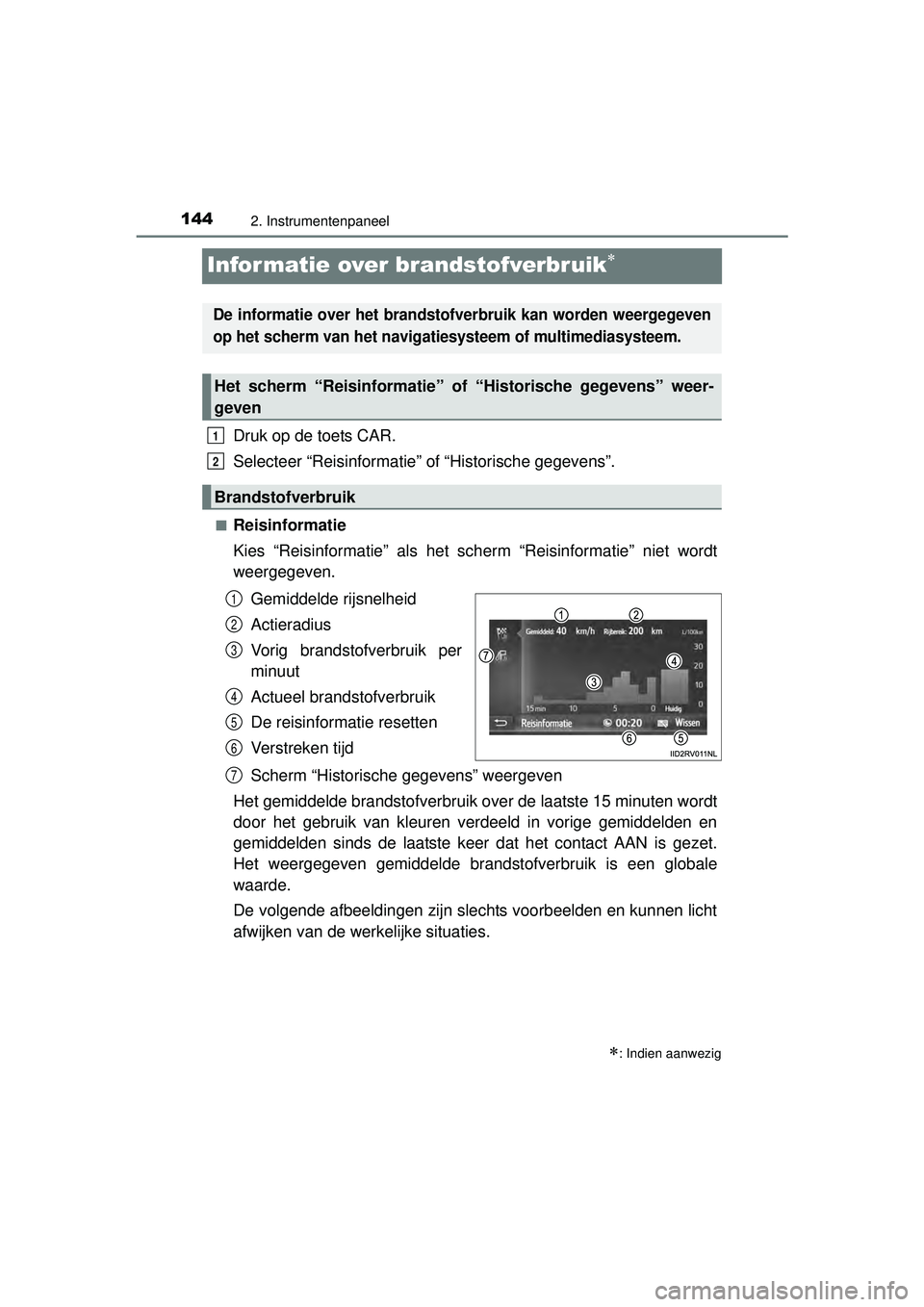

1442. Instrumentenpaneel
HILUX_OM_OM0K269E_(EE)
Informatie over brandstofverbruik
Druk op de toets CAR.
Selecteer “Reisinformatie” of “Historische gegevens”.
■Reisinformatie
Kies “Reisinformatie” als het sche rm “Reisinformatie” niet wordt
weergegeven.
Gemiddelde rijsnelheid
Actieradius
Vorig brandstofverbruik per
minuut
Actueel brandstofverbruik
De reisinform atie resetten
Verstreken tijd
Scherm “Historische gegevens” weergeven
Het gemiddelde brandstofverbruik over de laatste 15 minuten wordt
door het gebruik van kleuren verdeeld in vorige gemiddelden en
gemiddelden sinds de laatste keer dat het contact AAN is gezet.
Het weergegeven gemiddelde brandst ofverbruik is een globale
waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werkelijke situaties.
: Indien aanwezig
De informatie over het brandstofverbruik kan worden weergegeven
op het scherm van het navigatiesysteem of multimediasysteem.
Het scherm “Reisinformatie” of “Historische gegevens” weer-
geven
Brandstofverbruik
1
2
1
2
3
4
5
6
7
HILUX_OM_OM0K269E_(EE).book Page 144 Monday, March 7, 2016 2:16 PM
