2016 TOYOTA HILUX Instructieboekje (in Dutch)

3054-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)Volg de instructies die op het scherm worden weergegeven als er een andere
waarschuwingsmelding wordt weergegeven.
“LDA UNAVAILABLE”/
“LDA unavailable” (LDA niet beschikbaar)
Het LDA-systeem is tijdelijk uitgescha-
keld als gevolg van een storing in een
andere sensor dan de camerasensor.
Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmelding.
Ga vervolgens een stukje rijden met
de auto en schakel het LDA-sys-
teem weer in.
“ L D A U N AVA I L A B L E
BELOW APPROX 50km/h”/
“LDA unavailable Below approx
50 km/h” (LDA niet beschikbaar
bij snelheid onder ongeveer 50 km/h)
Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid lager is
dan ongeveer 50 km/h.
Rijd met een snelheid van ongeveer
50 km/h of hoger.
“ L D A U N AVA I L A B L E
BELOW APPROX 32MPH”/
“LDA unavailable
Below approx
32MPH” (LDA niet beschikbaar bij snelheid onder ongeveer
32 mph)
“ L D A U N AVA I L A B L E
AT CURRENT SPEED”/
“LDA unavailable
at current speed” (LDA niet
beschikbaar bij huidige snelheid)Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid te hoog
is.
 Verlaag de rijsnelheid.
WaarschuwingsmeldingDetails/handelingen
HILUX_OM_OM0K269E_(EE).book Page 305 Monday, March 7, 2016 2:16 PM

3064-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
RSA (Road Sign Assist)
De RSA herkent bepaalde ver-
keersborden door gebruik te
maken van de camerasensor en
voorziet de bestuurder via het
multi-informatiedisplay van infor-
matie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of
wanneer er bijvoorbeeld verboden ac ties ten opzichte van de herkende
verkeersborden worden uitgevoerd, wordt de bestuurder m.b.v. een
waarschuwingsdisplay en waar schuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
: Indien aanwezig
Overzicht van de functie
camerasensor
WAARSCHUWING
■Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een systeem dat
de bestuurder ondersteunt middels het bieden van informatie, maar het is
geen vervanging van het eigen inzicht en de oplettendheid van de bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
HILUX_OM_OM0K269E_(EE).book Page 306 Monday, March 7, 2016 2:16 PM

3074-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)
Nadat een verkeersbord door de camerasensor is herkend, wordt het
op het multi-informatiedisplay weergegeven wanneer de auto het ver-
keersbord passeert.
● Wanneer de informatie van het
ondersteunende systeem wordt
geselecteerd, kunnen er maxi-
maal 3 verkeersborden worden
weergegeven. ( Blz. 136)
● Wanneer andere informatie dan
van het ondersteunende sys-
teem wordt geselecteerd, wordt
een verkeersbord met de snel-
heidslimiet, een verkeersbord
voor snelwegaanduiding of een
verkeersbord voor einde van
alle verboden weergegeven.
( Blz. 136)
Er wordt geen verkeersbord voor een inhaalverbod of met de snelheids-
limiet met een aanvullend teken weergegeven. Als er echter andere ver-
keersborden dan die met de maximaal toegestane snelheid worden her-
kend, worden deze trapsgewijs weergegeven onder het verkeersbord
met de maximaal toegestane snelheid.
Weergave op het multi-informatiedisplay
HILUX_OM_OM0K269E_(EE).book Page 307 Monday, March 7, 2016 2:16 PM

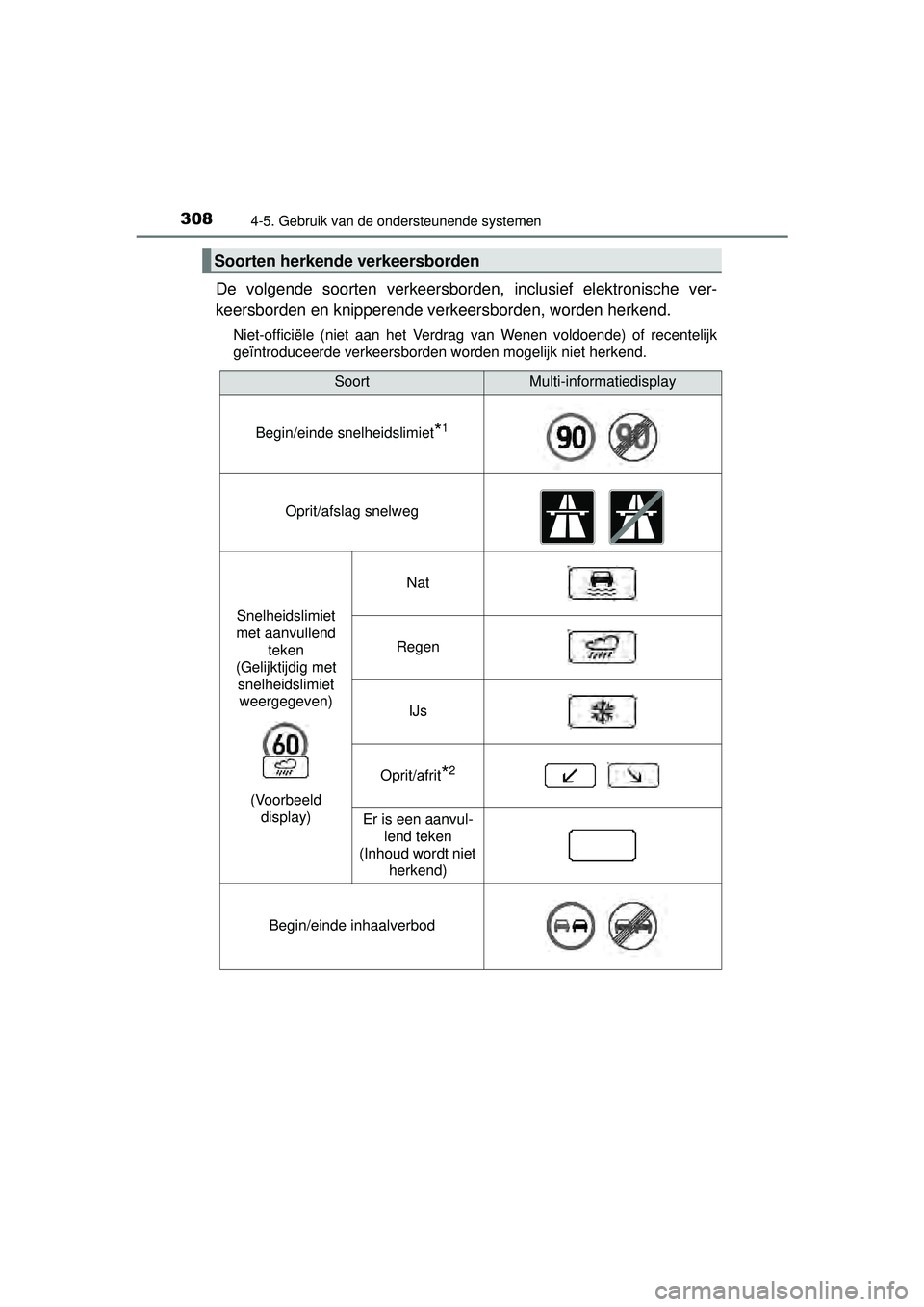

3084-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
De volgende soorten verkeersborden, inclusief elektronische ver-
keersborden en knipperende verkeersborden, worden herkend.
Niet-officiële (niet aan het Verdrag van Wenen voldoende) of recentelijk
geïntroduceerde verkeersborden worden mogelijk niet herkend.
Soorten herkende verkeersborden
SoortMulti-informatiedisplay
Begin/einde snelheidslimiet*1
Oprit/afslag snelweg
Snelheidslimiet
met aanvullend teken
(Gelijktijdig met snelheidslimiet weergegeven)
(Voorbeeld display)
Nat
Regen
IJs
Oprit/afrit*2
Er is een aanvul- lend teken
(Inhoud wordt niet herkend)
Begin/einde inhaalverbod
HILUX_OM_OM0K269E_(EE).book Page 308 Monday, March 7, 2016 2:16 PM

3094-5. Gebruik van de ondersteunende systemen
4
Rijden
HILUX_OM_OM0K269E_(EE)
*1: Een verkeersbord met een snelheidslimiet hoger dan 130 wordt mogelijk niet
herkend; er wordt mogelijk een verk eerde snelheidslimiet weergegeven.
*2: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden
bediend, wordt het teken niet weergegeven.
In de volgende situaties waarschuw t het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maximumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt ter-
wijl er een verkeersbord voor een inhaalverbod wo rdt weergegeven
op het multi-informatiedisplay, gaat het verkeersbord knipperen.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snel-
heid van het verkeer en hoeveelheid verkeer) mogelijk niet goed
gesignaleerd en werkt het waarschuwi ngsdisplay mogelijk niet goed.
■Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weergegeven,
enz. Dit duidt echter niet op een storing.
● De camerasensor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de
camerasensor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
Einde alle verboden
(Einde van alle verboden. Terugkeer
naar de standaard verkeersregel- geving.)
Waarschuwingsscherm
SoortMulti-informatiedisplay
HILUX_OM_OM0K269E_(EE).book Page 309 Monday, March 7, 2016 2:16 PM

3104-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)●
Licht van een tegenligger, de zon, enz. dringt de camerasensor binnen.
● Het verkeersbord is vuil, vervaagd, gekanteld of krom of, in geval van een
elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de camerasensor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
●
Ook wanneer een verkeersbord niet van toepassing is op de rijstrook waar op
dat moment op wordt gereden, staat dit bord wel direct na een vertakking van de
snelweg of bij een aangrenzende rijstrook net voordat rijstroken samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan de andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de camera-
sensor staan) terwijl de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelheid
voor afslagen van rotondes gesignaleerd en weergegeven (wanneer deze in
het zicht van de camerasensor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weergegeven
verschilt mogelijk van de informatie die wordt weergegeven op het naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem of het multimediasysteem.
■ Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de ingestelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde eenheid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborden op de
actuele locatie. ( Blz. 633)
■ In-/uitschakelen van het systeem
Gebruik de bedieningstoetsen van het instrumentenpaneel om te selecte-
ren terwijl de auto stilstaat en druk op , selecteer en druk op .
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een verkeersbord
met de maximaal toegestane snelheid op het multi-informatiedisplay werd
weergegeven, wordt datzelfde verkeersbord weer weergegeven wanneer het
contact AAN wordt gezet.
■ Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de drempelwaarde voor de waarschu-
wing voor te hard rijden) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
Blz. 632)
HILUX_OM_OM0K269E_(EE).book Page 310 Monday, March 7, 2016 2:16 PM

311
4
4-5. Gebruik van de ondersteunende systemen
Rijden
HILUX_OM_OM0K269E_(EE)
Cruise control
Met de cruise control kan een ingestelde snelheid worden vastgehou-
den zonder dat hiervoor het gaspedaal hoeft te worden ingetrapt.Controlelampjes
Cruise cont rol-schakelaar
Schakel de cruise control in met
de toets ON-OFF.
Het controlelampje cruise control
gaat branden.
Druk nogmaals op de toets om de
cruise control uit te schakelen.
Accelereer of decelereer naar
de gewenste snelheid en druk
de hendel naar beneden om de
snelheid in te stellen.
Het controlelampje SET zal gaan
branden.
De rijsnelheid op het moment dat
de hendel wordt losgelaten, wordt
de ingestelde snelheid.
: Indien aanwezig
Overzicht van functies
1
2
Instellen van de rijsnelheid
1
2
HILUX_OM_OM0K269E_(EE).book Page 311 Monday, March 7, 2016 2:16 PM

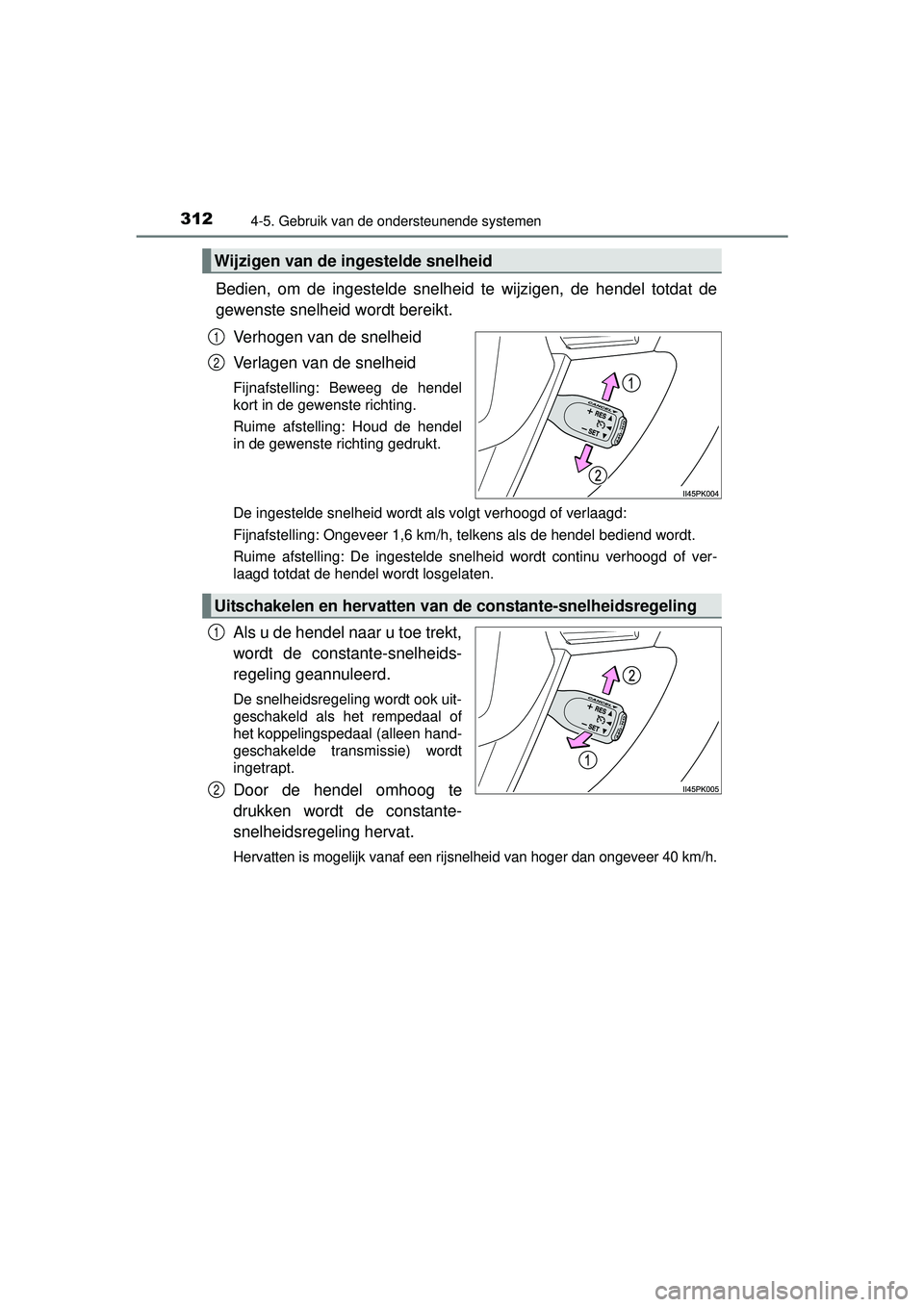

3124-5. Gebruik van de ondersteunende systemen
HILUX_OM_OM0K269E_(EE)
Bedien, om de ingestelde snelheid te wijzigen, de hendel totdat de
gewenste snelheid wordt bereikt.Verhogen van de snelheid
Verlagen van de snelheid
Fijnafstelling: Beweeg de hendel
kort in de gewenste richting.
Ruime afstelling: Houd de hendel
in de gewenste richting gedrukt.
De ingestelde snelheid wordt als volgt verhoogd of verlaagd:
Fijnafstelling: Ongeveer 1,6 km/h, telkens als de hendel bediend wordt.
Ruime afstelling: De ingestelde snelheid wordt continu verhoogd of ver-
laagd totdat de hendel wordt losgelaten.
Als u de hendel naar u toe trekt,
wordt de constante-snelheids-
regeling geannuleerd.
De snelheidsregeling wordt ook uit-
geschakeld als het rempedaal of
het koppelingspedaal (alleen hand-
geschakelde transmissie) wordt
ingetrapt.
Door de hendel omhoog te
drukken wordt de constante-
snelheidsregeling hervat.
Hervatten is mogelijk vanaf een rijsnelheid van hog er dan ongeveer 40 km/h.
Wijzigen van de ingestelde snelheid
1
2
Uitschakelen en hervatten van de constante-snelheidsregeling
1
2
HILUX_OM_OM0K269E_(EE).book Page 312 Monday, March 7, 2016 2:16 PM
