2016 TOYOTA HILUX Instructieboekje (in Dutch)

1853-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
HILUX_OM_OM0K269E_(EE)

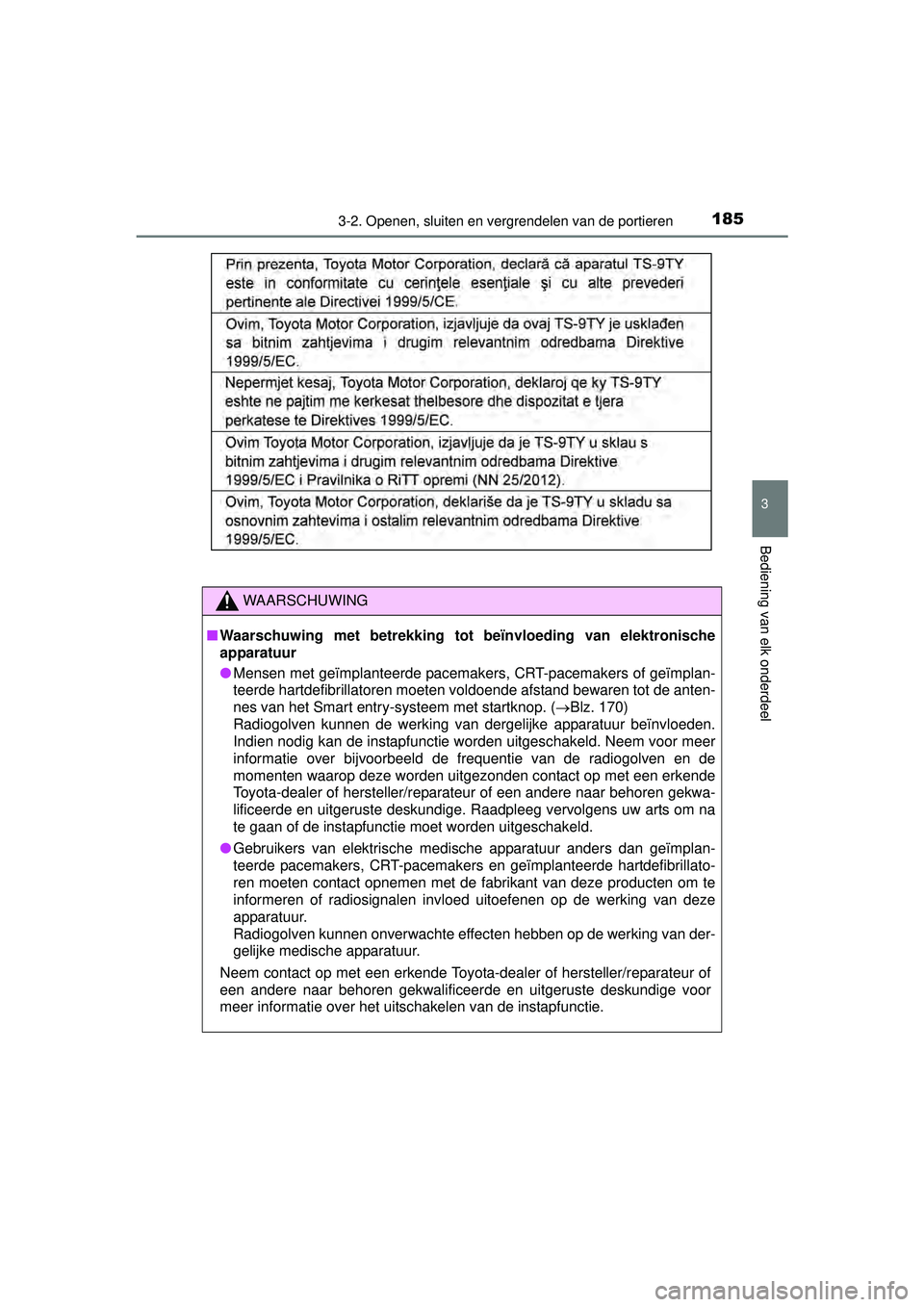

WAARSCHUWING
■Waarschuwing met betrekking tot beïnvloeding van elektronische
apparatuur
● Mensen met geïmplanteerde pacemakers, CRT-pacemakers of geïmplan-
teerde hartdefibrillatoren moeten voldoende afstand bewaren tot de anten-
nes van het Smart entry-systeem met startknop. ( Blz. 170)
Radiogolven kunnen de werking van dergelijke apparatuur beïnvloeden.
Indien nodig kan de instapfunctie worden uitgeschakeld. Neem voor meer
informatie over bijvoorbeeld de frequentie van de radiogolven en de
momenten waarop deze worden uitgezonden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Raadpleeg vervolgens uw arts om na
te gaan of de instapfunctie moet worden uitgeschakeld.
● Gebruikers van elektrische medische apparatuur anders dan geïmplan-
teerde pacemakers, CRT-pacemakers en geïmplanteerde hartdefibrillato-
ren moeten contact opnemen met de fabrikant van deze producten om te
informeren of radiosignalen invloed uitoefenen op de werking van deze
apparatuur.
Radiogolven kunnen onverwachte effecten hebben op de werking van der-
gelijke medische apparatuur.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie over het uitschakelen van de instapfunctie.
HILUX_OM_OM0K269E_(EE).book Page 185 Monday, March 7, 2016 2:16 PM

1863-3. Verstellen van de stoelen
HILUX_OM_OM0K269E_(EE)

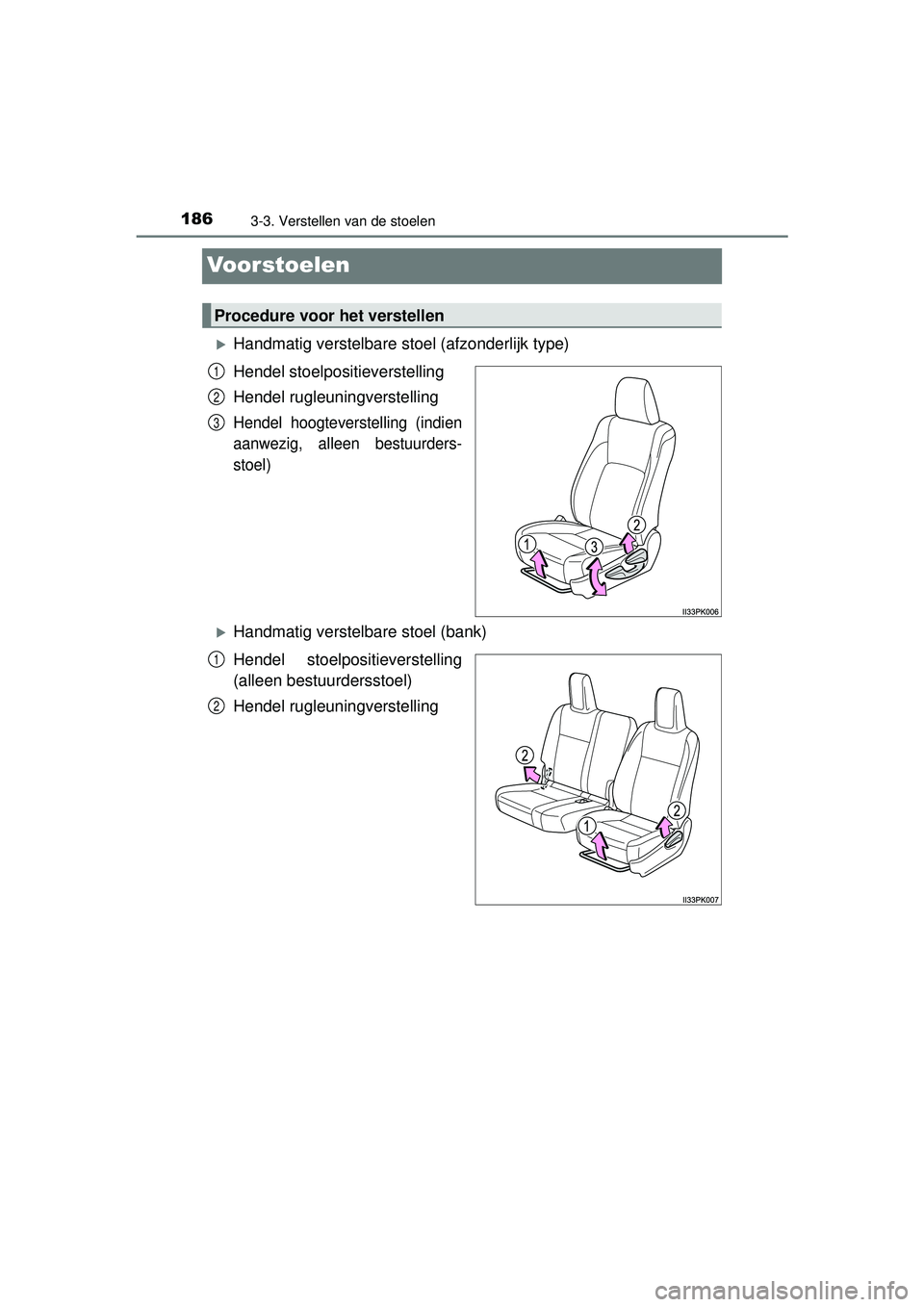

Voorstoelen
Handmatig verstelbare stoel (afzonderlijk type)
Hendel stoelpositieverstelling
Hendel rugleuningverstelling
Hendel hoogteverstelling (indien
aanwezig, alleen bestuurders-
stoel)
Handmatig verstelbare stoel (bank)
Hendel stoelpositieverstelling
(alleen bestuurdersstoel)
Hendel rugleuningverstelling
Procedure voor het verstellen
1
2
3
1
2
HILUX_OM_OM0K269E_(EE).book Page 186 Monday, March 7, 2016 2:16 PM

1873-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
HILUX_OM_OM0K269E_(EE)

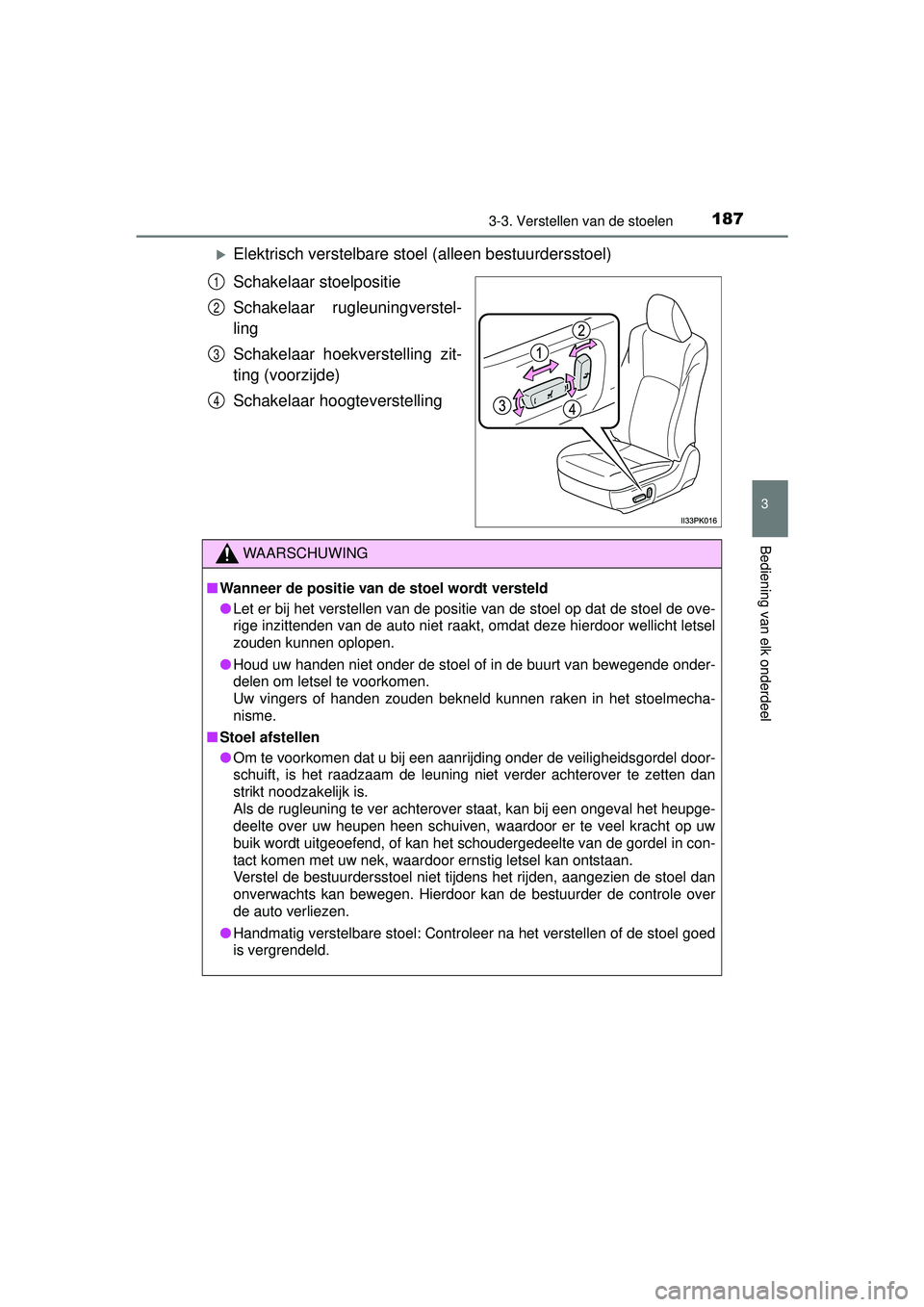

Elektrisch verstelbare stoel (alleen bestuurdersstoel)
Schakelaar stoelpositie
Schakelaar rugleuningverstel-
ling
Schakelaar hoekverstelling zit-
ting (voorzijde)
Schakelaar hoogteverstelling
1
2
3
4
WAARSCHUWING
■Wanneer de positie van de stoel wordt versteld
● Let er bij het verstellen van de positie van de stoel op dat de stoel de ove-
rige inzittenden van de auto niet raakt, omdat deze hierdoor wellicht letsel
zouden kunnen oplopen.
● Houd uw handen niet onder de stoel of in de buurt van bewegende onder-
delen om letsel te voorkomen.
Uw vingers of handen zouden bekneld kunnen raken in het stoelmecha-
nisme.
■ Stoel afstellen
● Om te voorkomen dat u bij een aanrijding onder de veiligheidsgordel door-
schuift, is het raadzaam de leuning niet verder achterover te zetten dan
strikt noodzakelijk is.
Als de rugleuning te ver achterover staat, kan bij een ongeval het heupge-
deelte over uw heupen heen schuiven, waardoor er te veel kracht op uw
buik wordt uitgeoefend, of kan het schoudergedeelte van de gordel in con-
tact komen met uw nek, waardoor ernstig letsel kan ontstaan.
Verstel de bestuurdersstoel niet tijdens het rijden, aangezien de stoel dan
onverwachts kan bewegen. Hierdoor kan de bestuurder de controle over
de auto verliezen.
● Handmatig verstelbare stoel: Controleer na het verstellen of de stoel goed
is vergrendeld.
HILUX_OM_OM0K269E_(EE).book Page 187 Monday, March 7, 2016 2:16 PM

1883-3. Verstellen van de stoelen
HILUX_OM_OM0K269E_(EE)

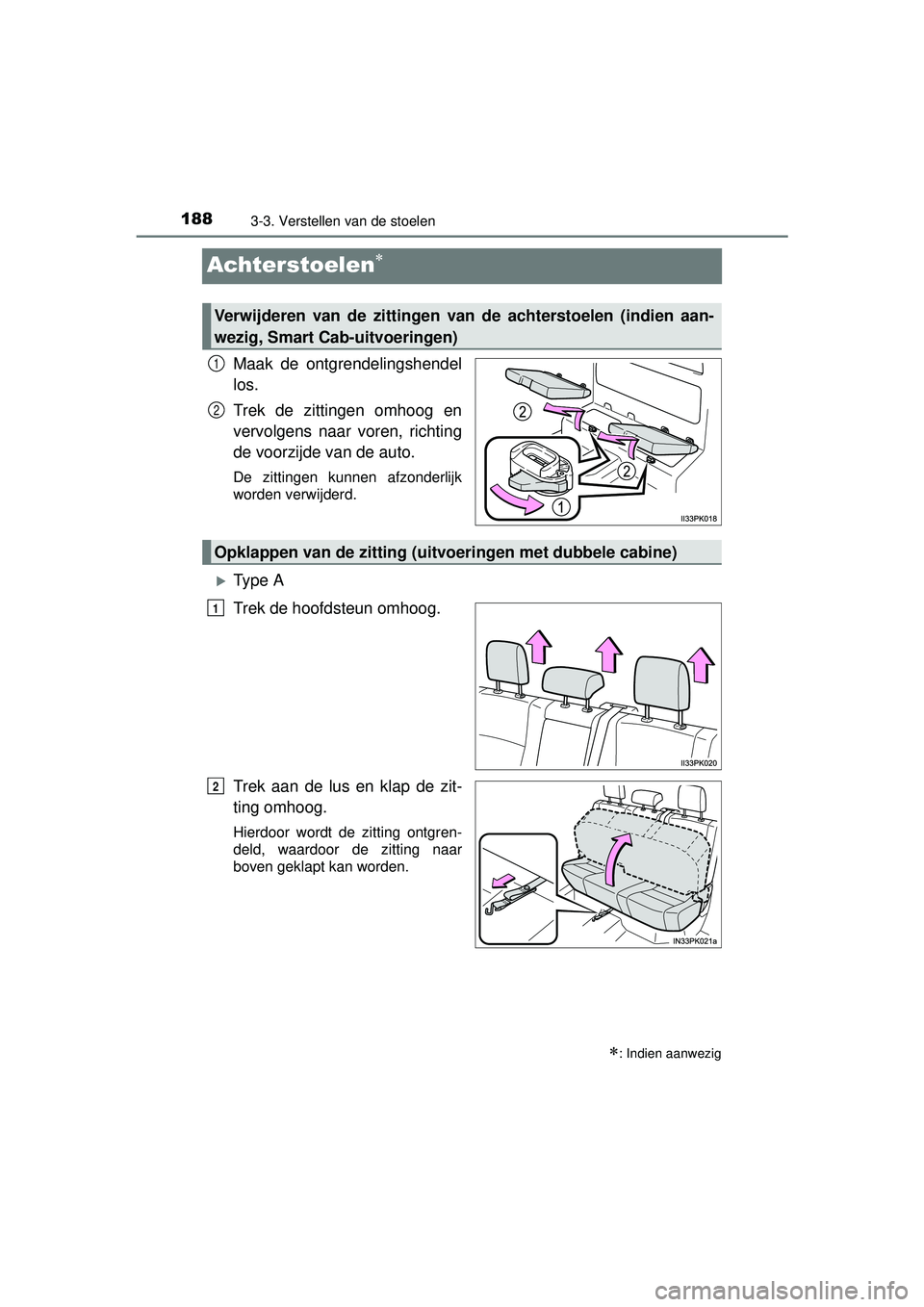

Achterstoelen
Maak de ontgrendelingshendel
los.
Trek de zittingen omhoog en
vervolgens naar voren, richting
de voorzijde van de auto.
De zittingen kunnen afzonderlijk
worden verwijderd.
Ty p e A
Trek de hoofdsteun omhoog.
Trek aan de lus en klap de zit-
ting omhoog.
Hierdoor wordt de zitting ontgren-
deld, waardoor de zitting naar
boven geklapt kan worden.
: Indien aanwezig
Verwijderen van de zittingen van de achterstoelen (indien aan-
wezig, Smart Cab-uitvoeringen)
1
2
Opklappen van de zitting (uit voeringen met dubbele cabine)
1
2
HILUX_OM_OM0K269E_(EE).book Page 188 Monday, March 7, 2016 2:16 PM

1893-3. Verstellen van de stoelen
3
Bediening van elk onderdeel
HILUX_OM_OM0K269E_(EE)

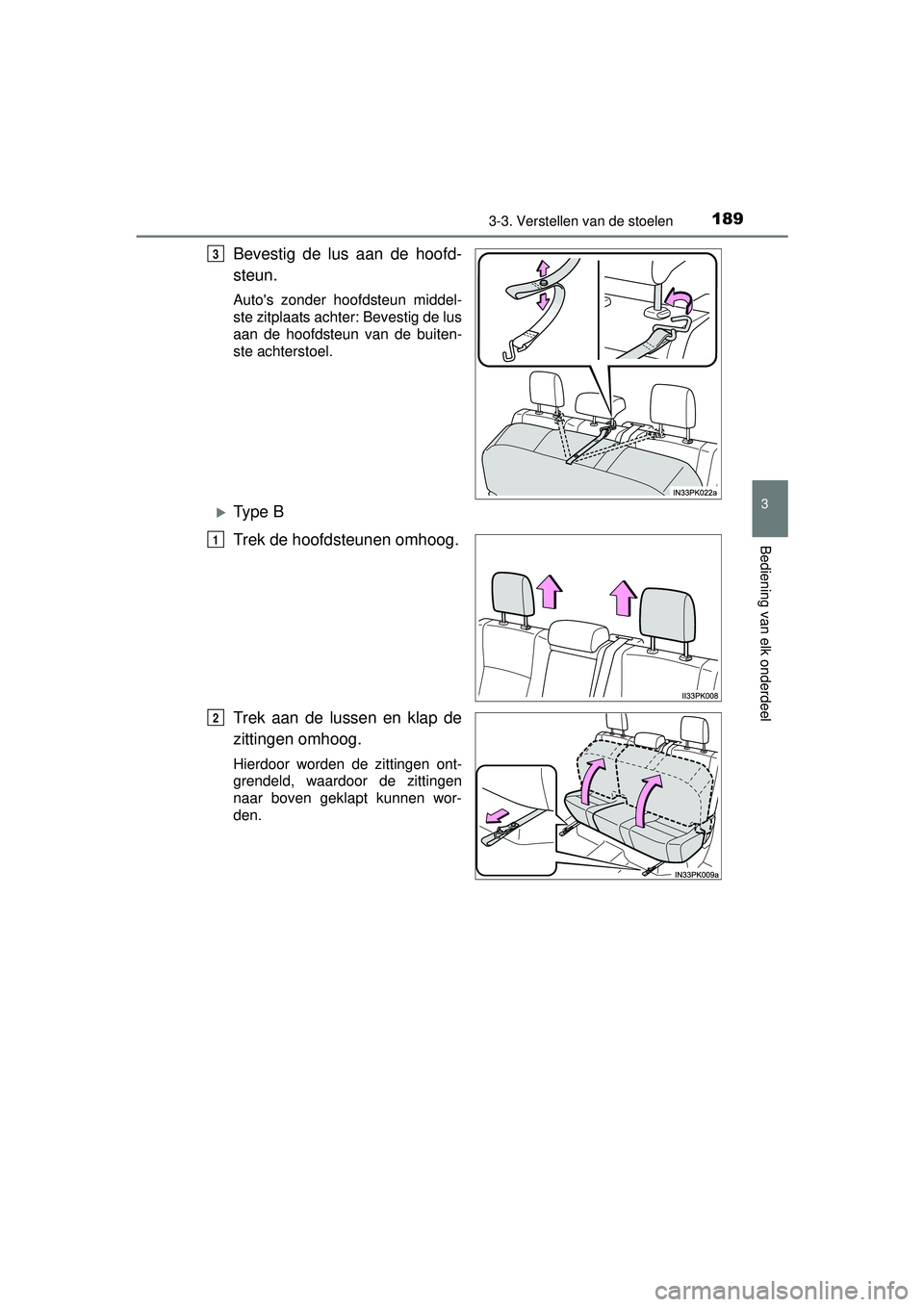

Bevestig de lus aan de hoofd-
steun.
Auto's zonder hoofdsteun middel-
ste zitplaats achter: Bevestig de lus
aan de hoofdsteun van de buiten-
ste achterstoel.
Ty p e B
Trek de hoofdsteunen omhoog.
Trek aan de lussen en klap de
zittingen omhoog.
Hierdoor worden de zittingen ont-
grendeld, waardoor de zittingen
naar boven geklapt kunnen wor-
den.
3
1
2
HILUX_OM_OM0K269E_(EE).book Page 189 Monday, March 7, 2016 2:16 PM

1903-3. Verstellen van de stoelen
HILUX_OM_OM0K269E_(EE)

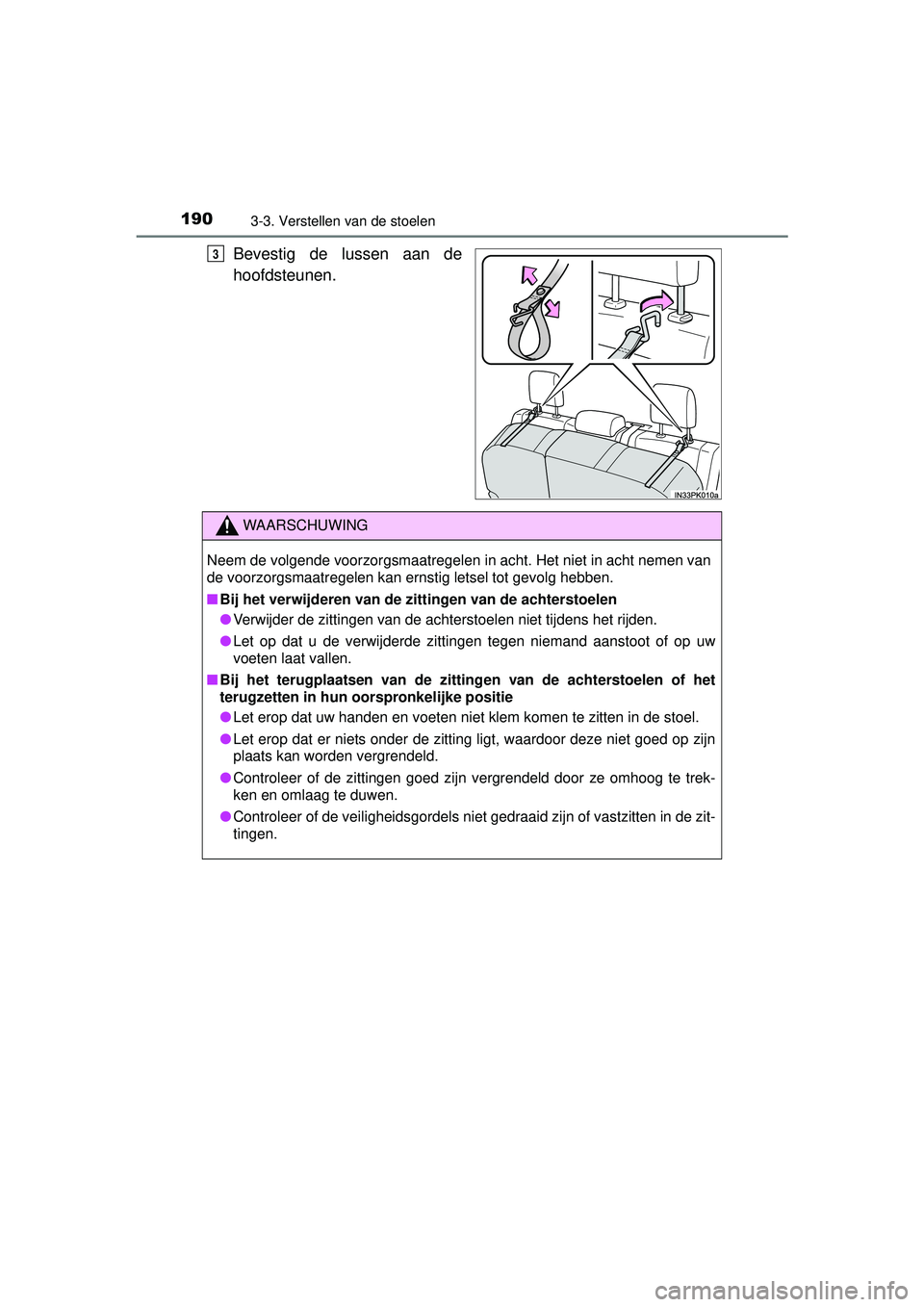

Bevestig de lussen aan de
hoofdsteunen.3
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen van
de voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
■Bij het verwijderen van de zittingen van de achterstoelen
● Verwijder de zittingen van de achterstoelen niet tijdens het rijden.
● Let op dat u de verwijderde zittingen tegen niemand aanstoot of op uw
voeten laat vallen.
■ Bij het terugplaatsen van de zittingen van de achterstoelen of het
terugzetten in hun oorspronkelijke positie
● Let erop dat uw handen en voeten niet klem komen te zitten in de stoel.
● Let erop dat er niets onder de zitting ligt, waardoor deze niet goed op zijn
plaats kan worden vergrendeld.
● Controleer of de zittingen goed zijn vergrendeld door ze omhoog te trek-
ken en omlaag te duwen.
● Controleer of de veiligheidsgordels niet gedraaid zijn of vastzitten in de zit-
tingen.
HILUX_OM_OM0K269E_(EE).book Page 190 Monday, March 7, 2016 2:16 PM

191
3
3-3. Verstellen van de stoelen
Bediening van elk onderdeel
HILUX_OM_OM0K269E_(EE)

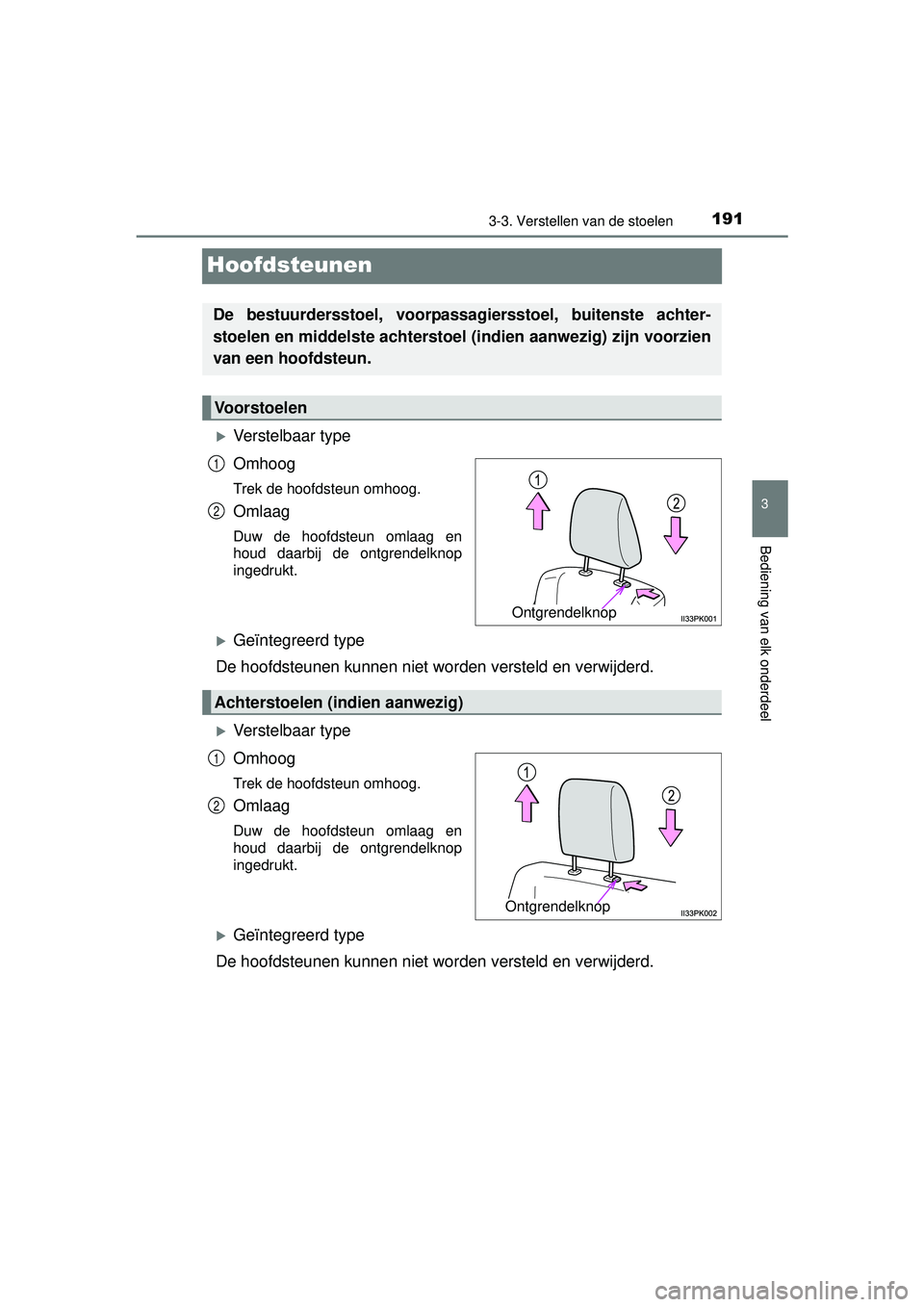

Hoofdsteunen
Verstelbaar type
Omhoog
Trek de hoofdsteun omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop
ingedrukt.
Geïntegreerd type
De hoofdsteunen kunnen niet wo rden versteld en verwijderd.
Verstelbaar type
Omhoog
Trek de hoofdsteun omhoog.
Omlaag
Duw de hoofdsteun omlaag en
houd daarbij de ontgrendelknop
ingedrukt.
Geïntegreerd type
De hoofdsteunen kunnen niet wo rden versteld en verwijderd.
De bestuurdersstoel, voorpassag iersstoel, buitenste achter-
stoelen en middelste achterstoel (indien aanwezig) zijn voorzien
van een hoofdsteun.
Voorstoelen
Ontgrendelknop
1
2
Achterstoelen (indien aanwezig)
Ontgrendelknop
1
2
HILUX_OM_OM0K269E_(EE).book Page 191 Monday, March 7, 2016 2:16 PM

1923-3. Verstellen van de stoelen
HILUX_OM_OM0K269E_(EE)

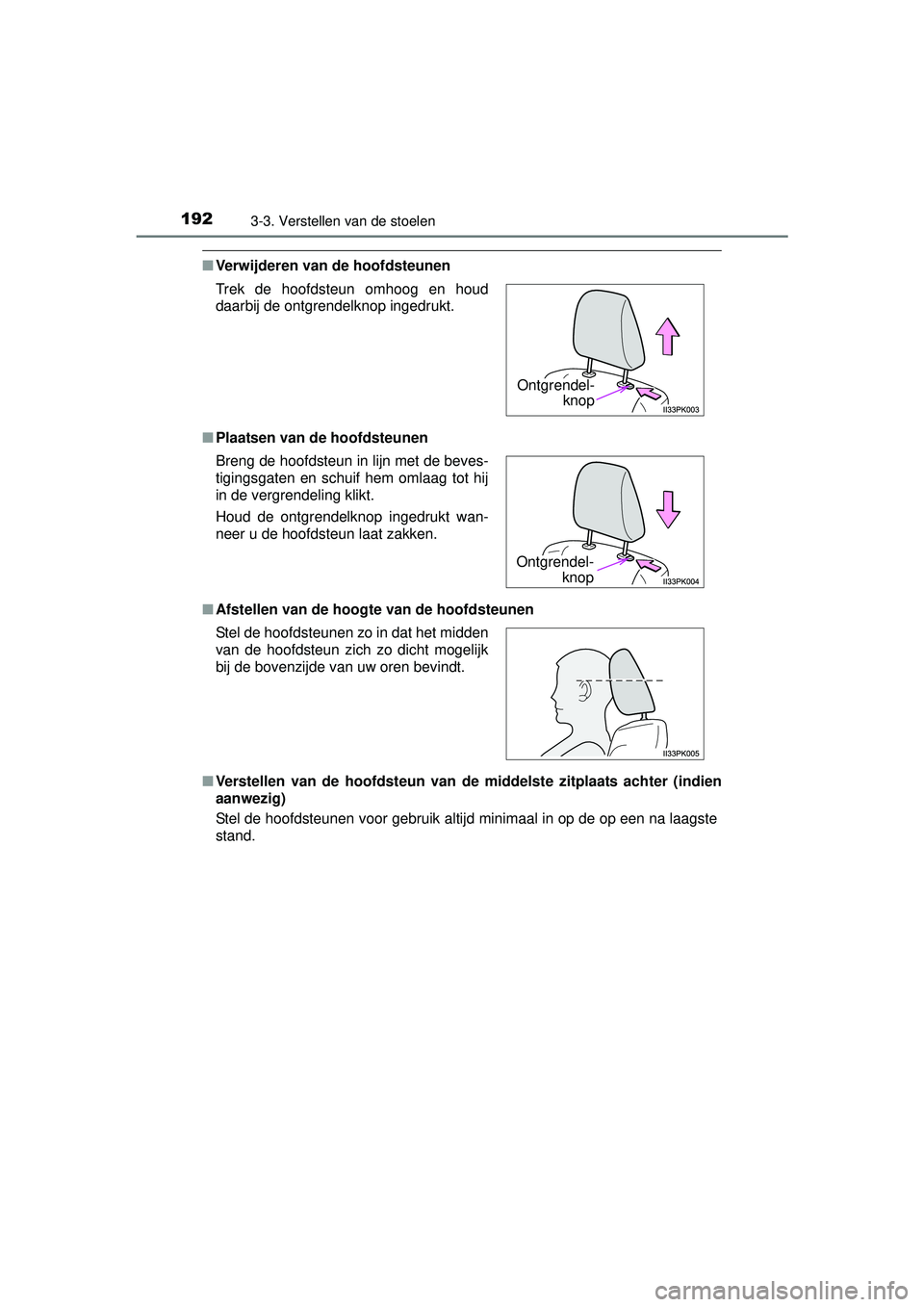

■Verwijderen van de hoofdsteunen
■ Plaatsen van de hoofdsteunen
■ Afstellen van de hoogte van de hoofdsteunen
■ Verstellen van de hoofdsteun van de middelste zitplaats achter (indien
aanwezig)
Stel de hoofdsteunen voor gebruik altijd minimaal in op de op een na laagste
stand. Trek de hoofdsteun omhoog en houd
daarbij de ontgrendelknop ingedrukt.
Breng de hoofdsteun in lijn met de beves-
tigingsgaten en schuif hem omlaag tot hij
in de vergrendeling klikt.
Houd de ontgrendelknop ingedrukt wan-
neer u de hoofdsteun laat zakken.
Stel de hoofdsteunen zo in dat het midden
van de hoofdsteun zich zo dicht mogelijk
bij de bovenzijde van uw oren bevindt.
Ontgrendel-
knop
Ontgrendel-
knop
