2016 TOYOTA HILUX Instructieboekje (in Dutch)

5778-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen

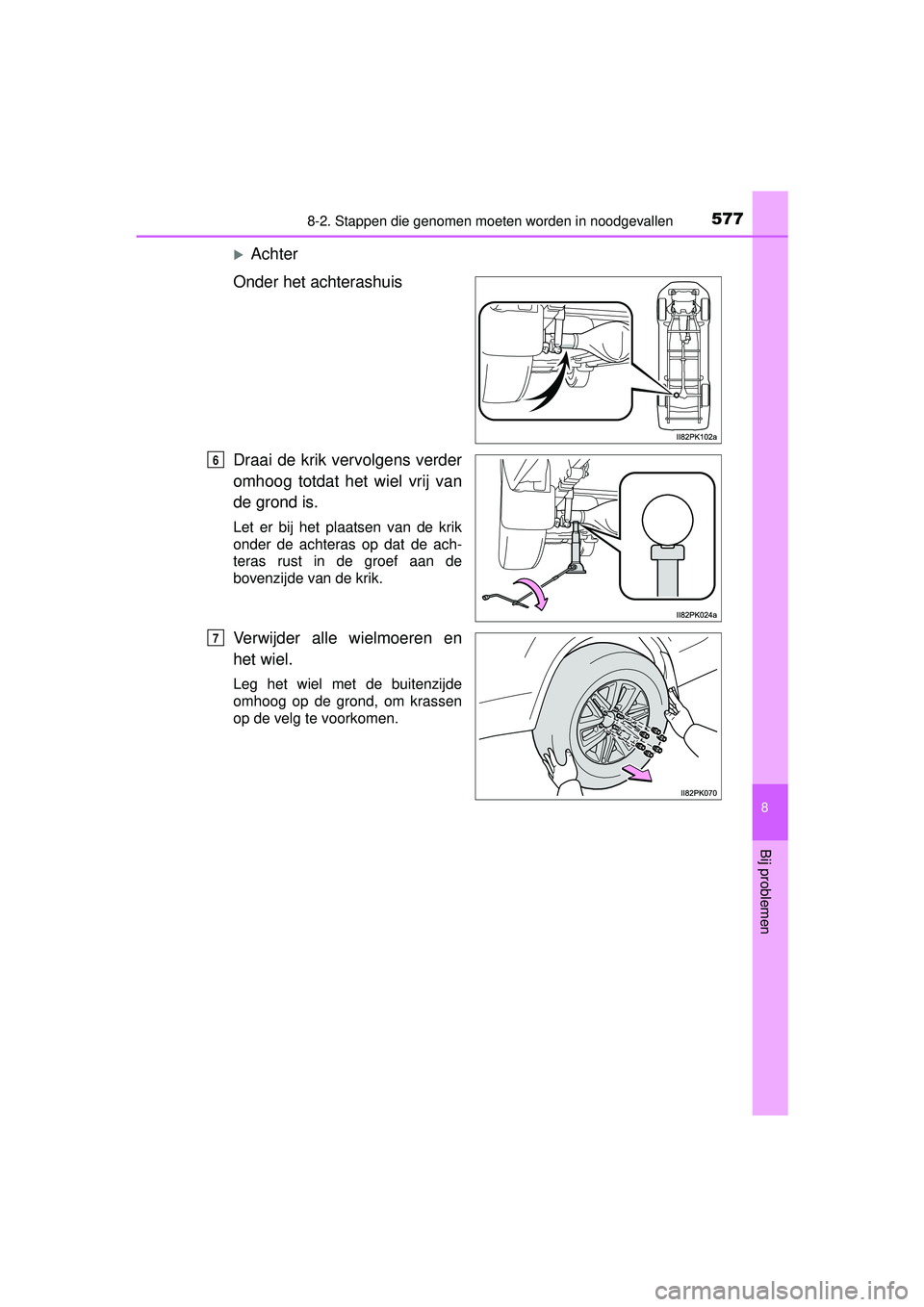

Achter
Onder het achterashuis
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Let er bij het plaatsen van de krik
onder de achteras op dat de ach-
teras rust in de groef aan de
bovenzijde van de krik.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
6
7
HILUX_OM_OM0K269E_(EE).book Page 577 Monday, March 7, 2016 2:16 PM

5788-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Laat het reservewiel helemaal op de grond zakken alvorens het onder
de auto vandaan te verwijderen.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het verwis-
selen van een wiel, enz. met uw handen, voeten of andere lichaams-
delen aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk
met een momentsleutel vastdraaien met 105 Nm (10,7 kgm, 77ft•lbf).
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (Blz. 514)
HILUX_OM_OM0K269E_(EE).book Page 578 Monday, March 7, 2016 2:16 PM

5798-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen

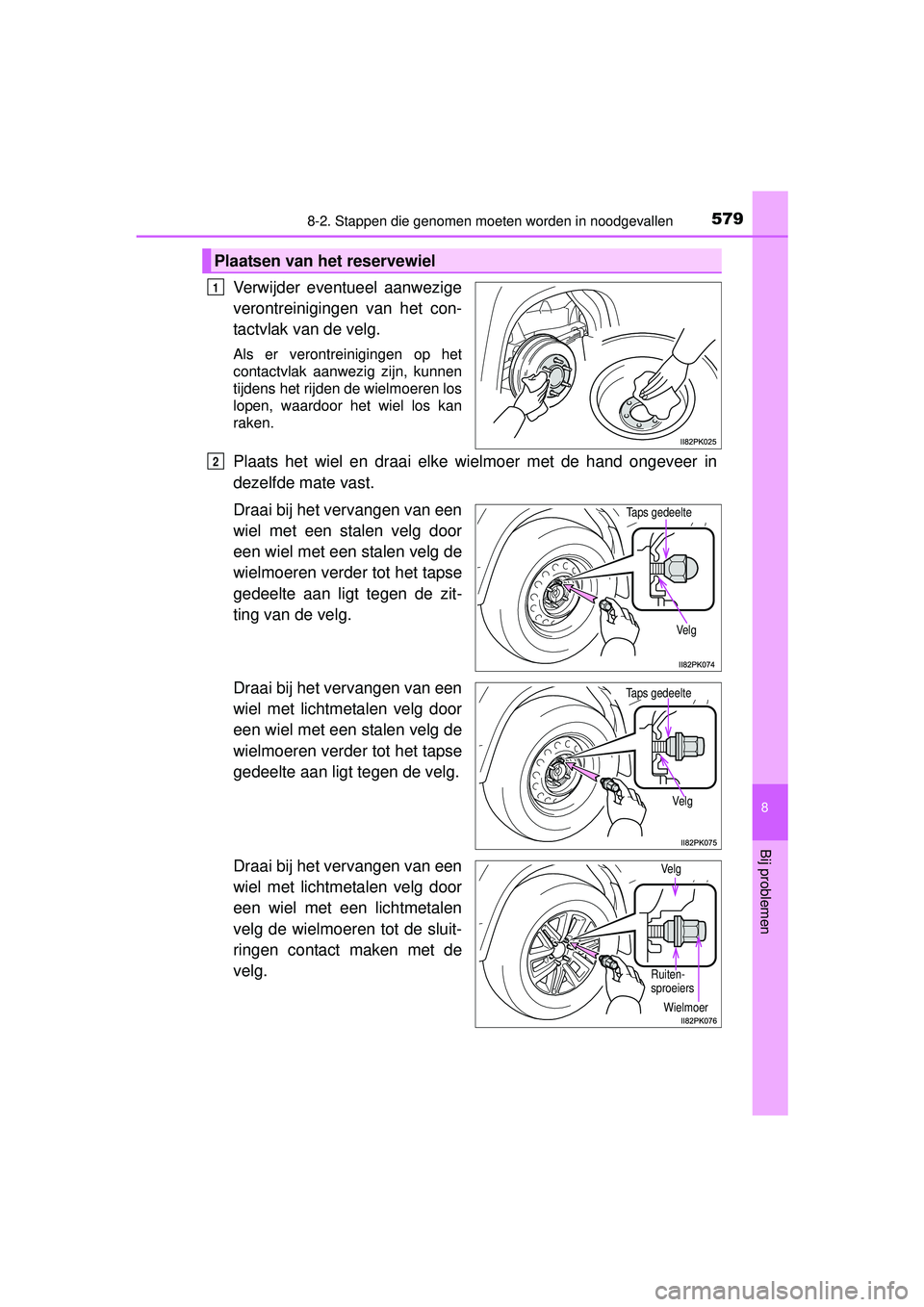

Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de zit-
ting van de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Ve l g
Taps gedeelte
Taps gedeelteVe l g
Ruiten-
sproeiers
Wielmoer
Ve l g
HILUX_OM_OM0K269E_(EE).book Page 579 Monday, March 7, 2016 2:16 PM

5808-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
105 Nm (10,7 kgm, 77 ft•lbf)
Auto's met een reservewiel van hetzelfde type als de gemonteerde
wielen: Plaats de wieldop.
Type A
Breng de uitsparing in de wiel-
dop in lijn met het ventieldopje
zoals aangegeven.
Type B
3
4
5
HILUX_OM_OM0K269E_(EE).book Page 580 Monday, March 7, 2016 2:16 PM

5818-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen

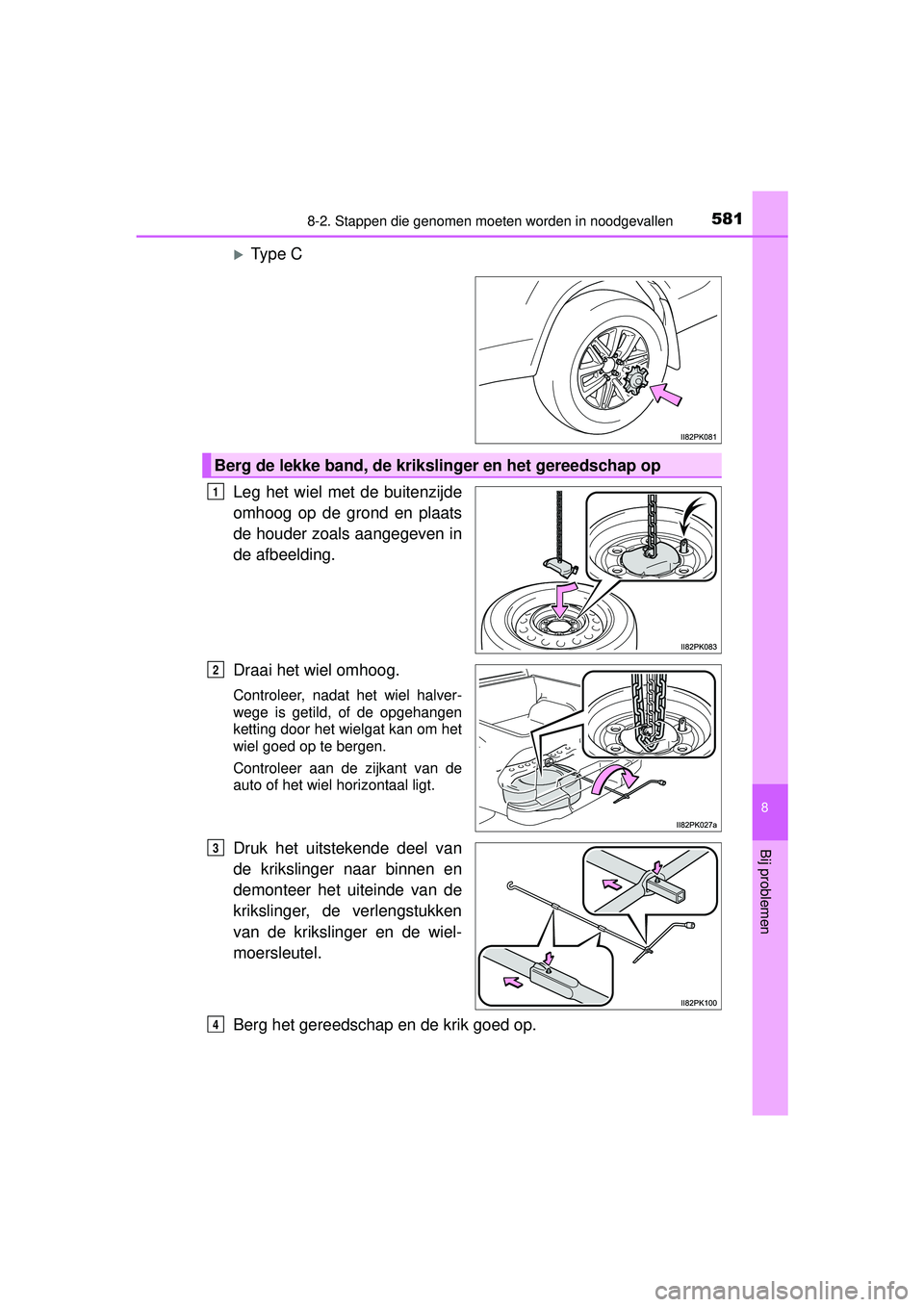

Type C
Leg het wiel met de buitenzijde
omhoog op de grond en plaats
de houder zoals aangegeven in
de afbeelding.
Draai het wiel omhoog.
Controleer, nadat het wiel halver-
wege is getild, of de opgehangen
ketting door het wielgat kan om het
wiel goed op te bergen.
Controleer aan de zijkant van de
auto of het wiel horizontaal ligt.
Druk het uitstekende deel van
de krikslinger naar binnen en
demonteer het uiteinde van de
krikslinger, de verlengstukken
van de krikslinger en de wiel-
moersleutel.
Berg het gereedschap en de krik goed op.
Berg de lekke band, de krikslinger en het gereedschap op
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 581 Monday, March 7, 2016 2:16 PM

5828-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)

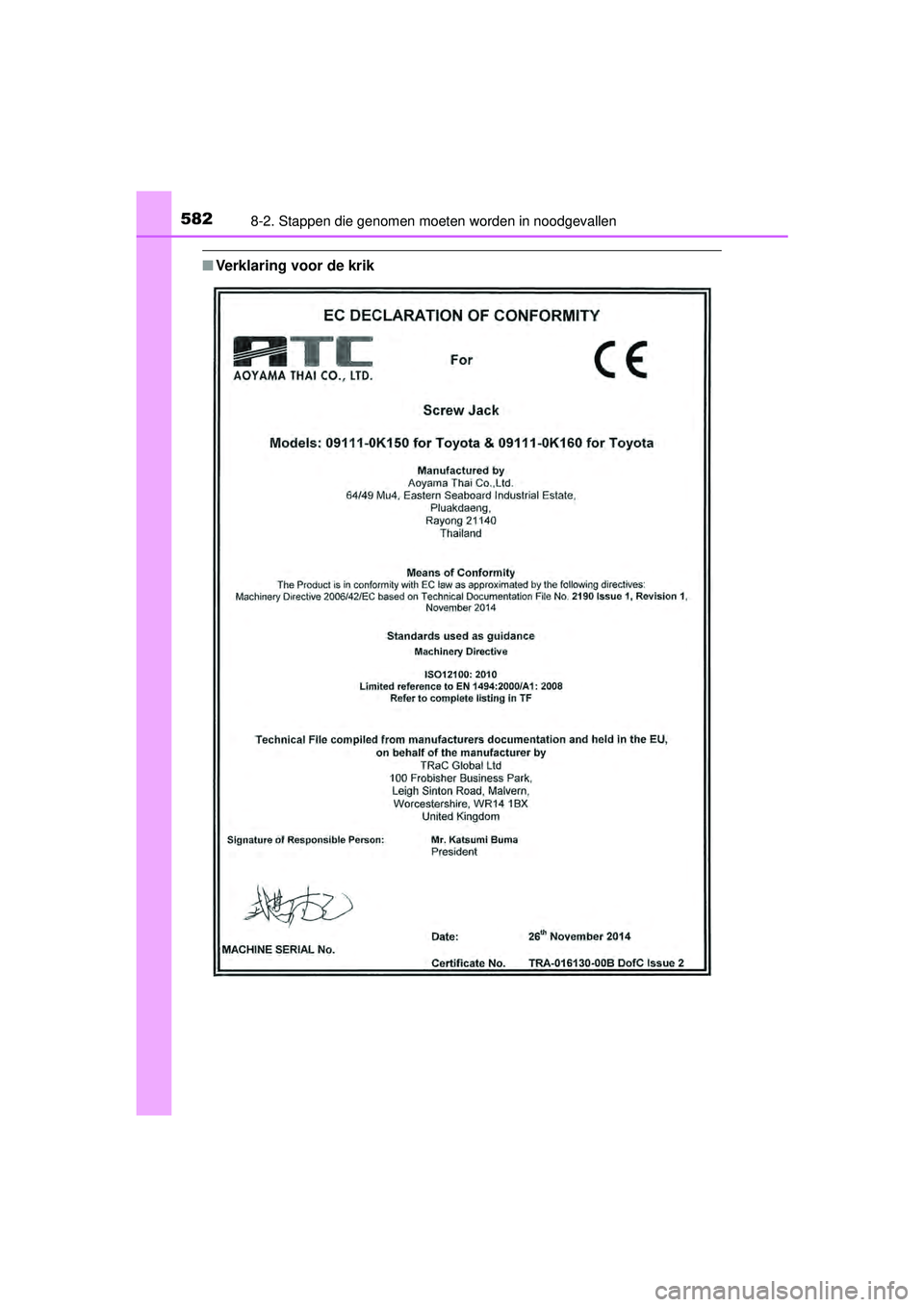

■Verklaring voor de krik
HILUX_OM_OM0K269E_(EE).book Page 582 Monday, March 7, 2016 2:16 PM

5838-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen

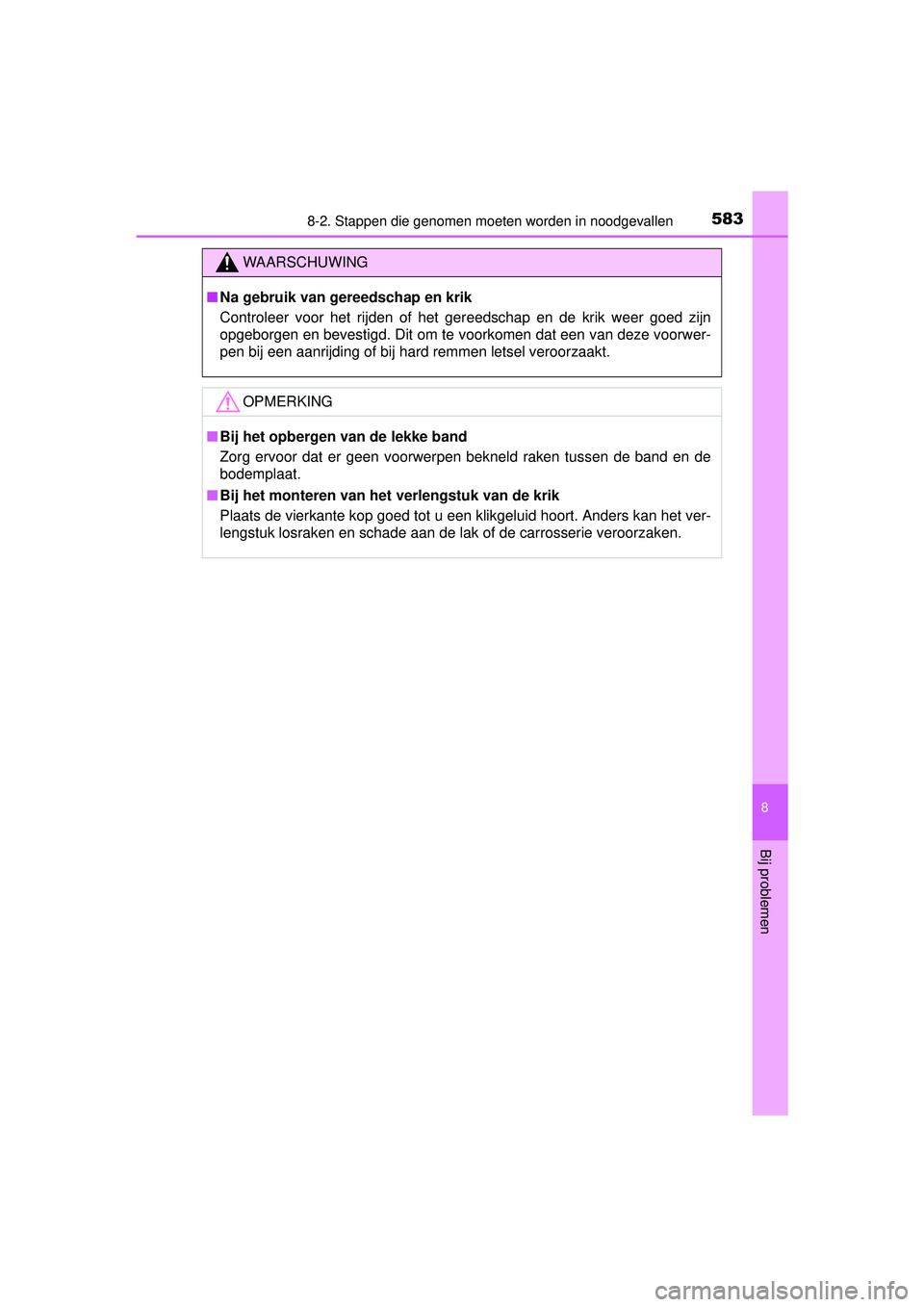

WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze voorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
OPMERKING
■Bij het opbergen van de lekke band
Zorg ervoor dat er geen voorwerpen bekneld raken tussen de band en de
bodemplaat.
■ Bij het monteren van het verlengstuk van de krik
Plaats de vierkante kop goed tot u een klikgeluid hoort. Anders kan het ver-
lengstuk losraken en schade aan de lak of de carrosserie veroorzaken.
HILUX_OM_OM0K269E_(EE).book Page 583 Monday, March 7, 2016 2:16 PM

5848-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)

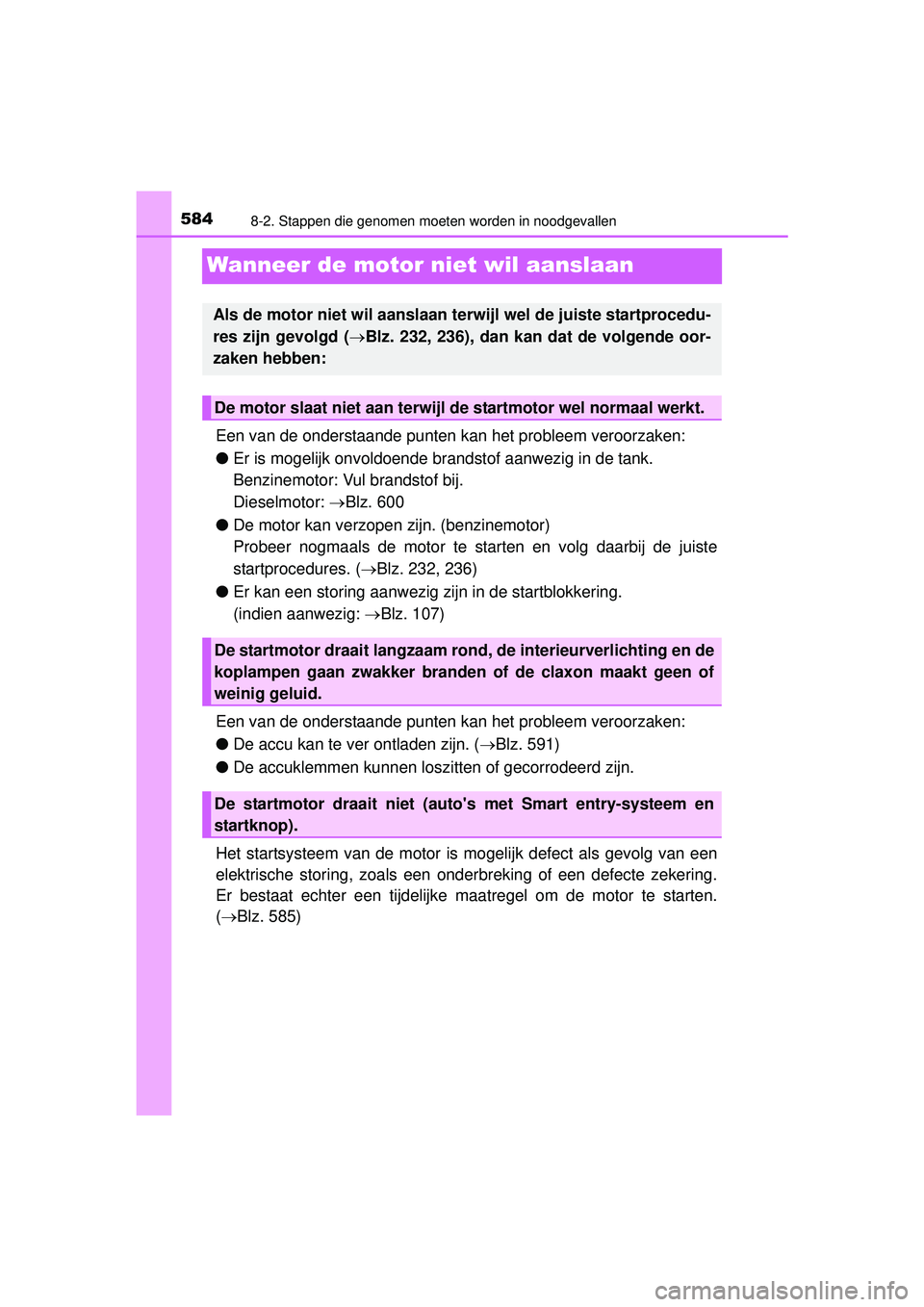

Wanneer de motor niet wil aanslaan
Een van de onderstaande punten kan het probleem veroorzaken:
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Benzinemotor: Vul brandstof bij.
Dieselmotor: Blz. 600
● De motor kan verzopen zijn. (benzinemotor)
Probeer nogmaals de motor te starten en volg daarbij de juiste
startprocedures. ( Blz. 232, 236)
● Er kan een storing aanwezig zijn in de startblokkering.
(indien aanwezig: Blz. 107)
Een van de onderstaande punten ka n het probleem veroorzaken:
● De accu kan te ver ontladen zijn. ( Blz. 591)
● De accuklemmen kunnen loszitten of gecorrodeerd zijn.
Het startsysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een onder breking of een defecte zekering.
Er bestaat echter een tijdelijke maatregel om de motor te starten.
(  Blz. 585)
Als de motor niet wil aanslaan te rwijl wel de juiste startprocedu-
res zijn gevolgd ( Blz. 232, 236), dan kan dat de volgende oor-
zaken hebben:
De motor slaat niet aan terwijl de startmotor wel normaal werkt.
De startmotor draait langzaam rond, de interieurverlichting en de
koplampen gaan zwakker branden of de claxon maakt geen of
weinig geluid.
De startmotor draait niet (auto's met Smart entry-systeem en
startknop).
