2016 TOYOTA HILUX Instructieboekje (in Dutch)

4897-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

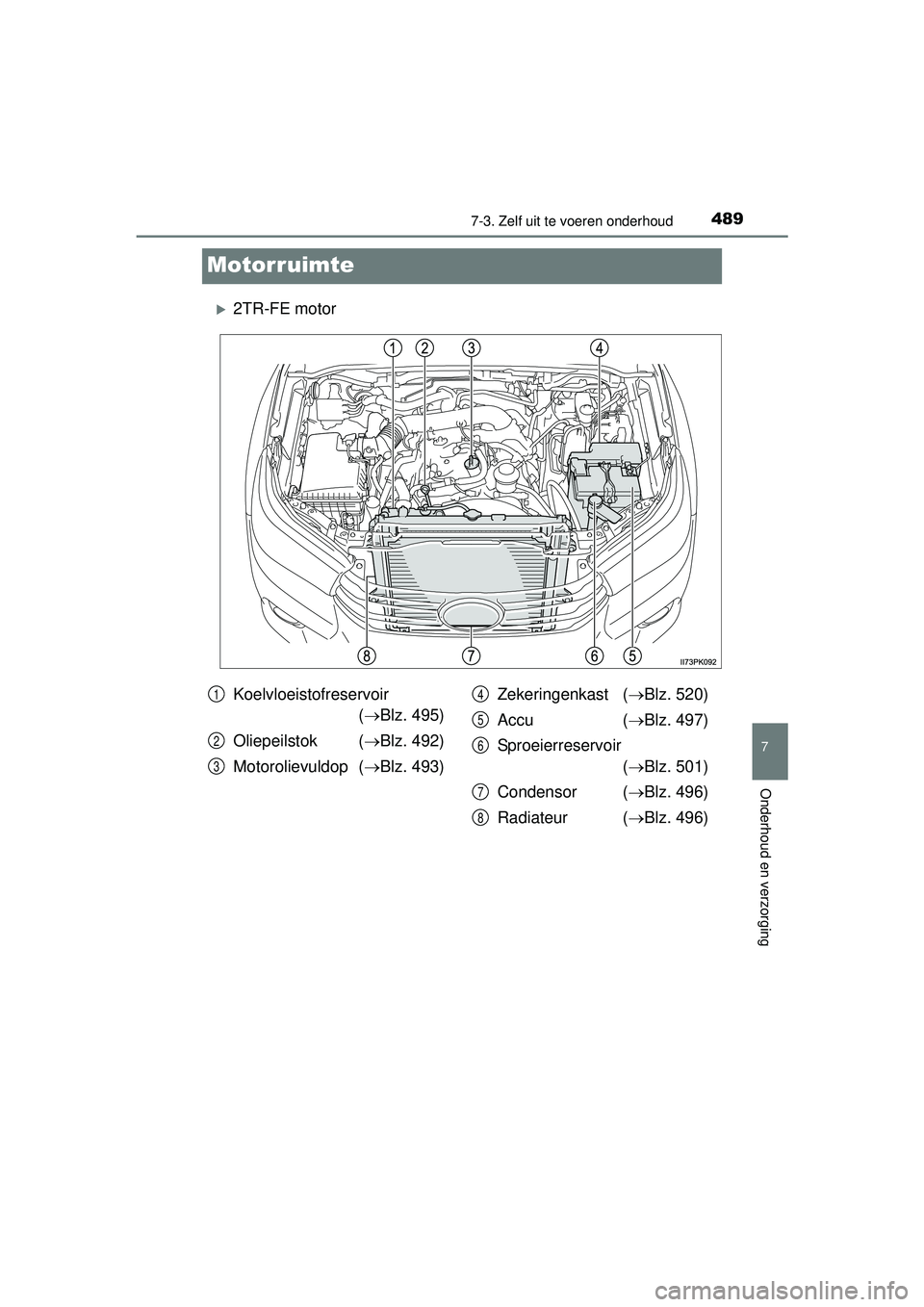

Motorruimte
2TR-FE motor
Koelvloeistofreservoir ( Blz. 495)
Oliepeilstok ( Blz. 492)
Motorolievuldop ( Blz. 493) Zekeringenkast (
Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Condensor ( Blz. 496)
Radiateur ( Blz. 496)1
2
3
4
5
6
7
8
HILUX_OM_OM0K269E_(EE).book Page 489 Monday, March 7, 2016 2:16 PM

4907-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

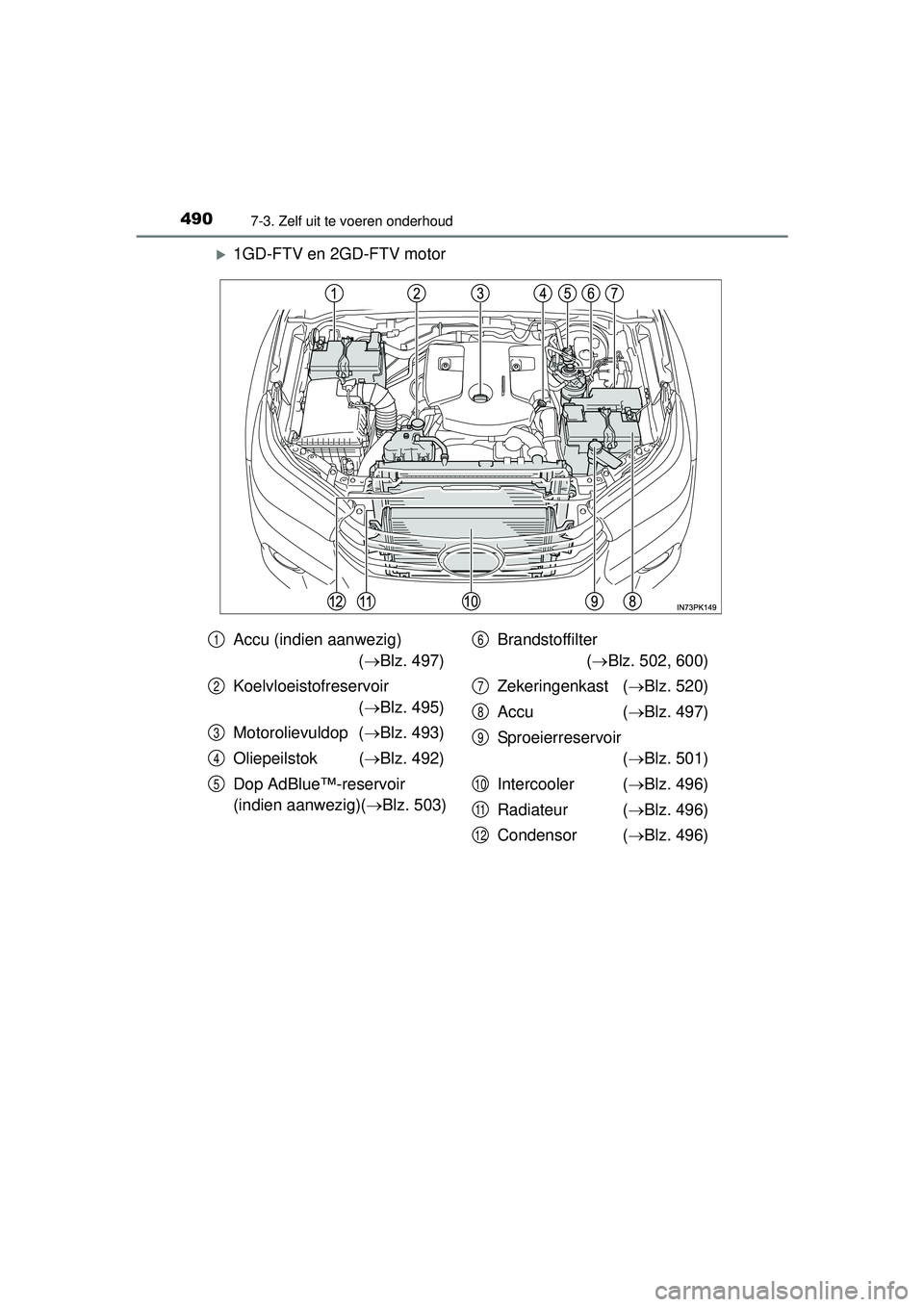

1GD-FTV en 2GD-FTV motor
Accu (indien aanwezig) ( Blz. 497)
Koelvloeistofreservoir ( Blz. 495)
Motorolievuldop ( Blz. 493)
Oliepeilstok ( Blz. 492)
Dop AdBlue™-reservoir
(indien aanwezig)( Blz. 503) Brandstoffilter
( Blz. 502, 600)
Zekeringenkast ( Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Intercooler ( Blz. 496)
Radiateur ( Blz. 496)
Condensor ( Blz. 496)1
2
3
4
5
6
7
8
9
10
11
12
HILUX_OM_OM0K269E_(EE).book Page 490 Monday, March 7, 2016 2:16 PM

4917-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

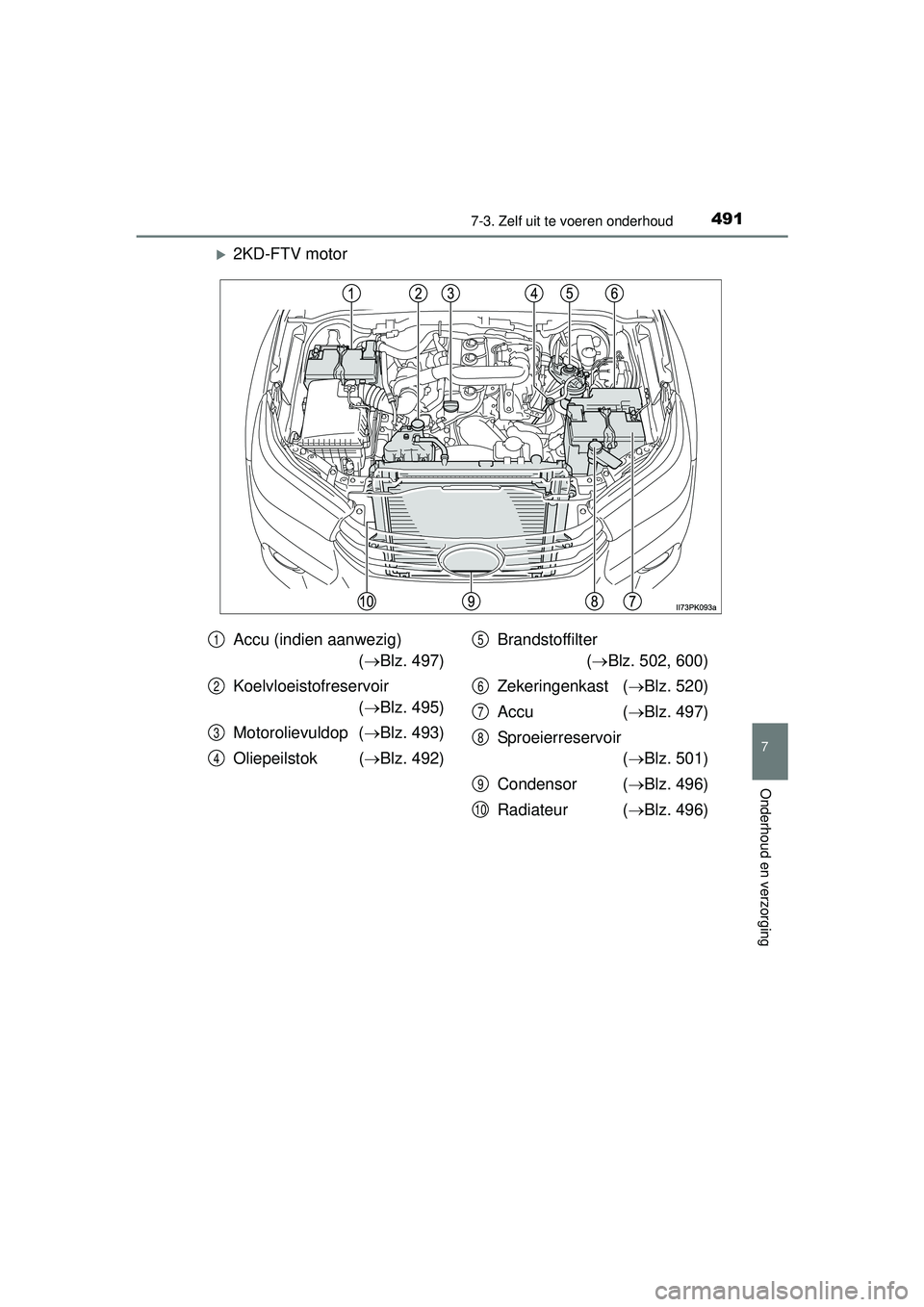

2KD-FTV motor
Accu (indien aanwezig) ( Blz. 497)
Koelvloeistofreservoir ( Blz. 495)
Motorolievuldop ( Blz. 493)
Oliepeilstok ( Blz. 492)Brandstoffilter
( Blz. 502, 600)
Zekeringenkast ( Blz. 520)
Accu ( Blz. 497)
Sproeierreservoir ( Blz. 501)
Condensor ( Blz. 496)
Radiateur ( Blz. 496)1
2
3
4
5
6
7
8
9
10
HILUX_OM_OM0K269E_(EE).book Page 491 Monday, March 7, 2016 2:16 PM

4927-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

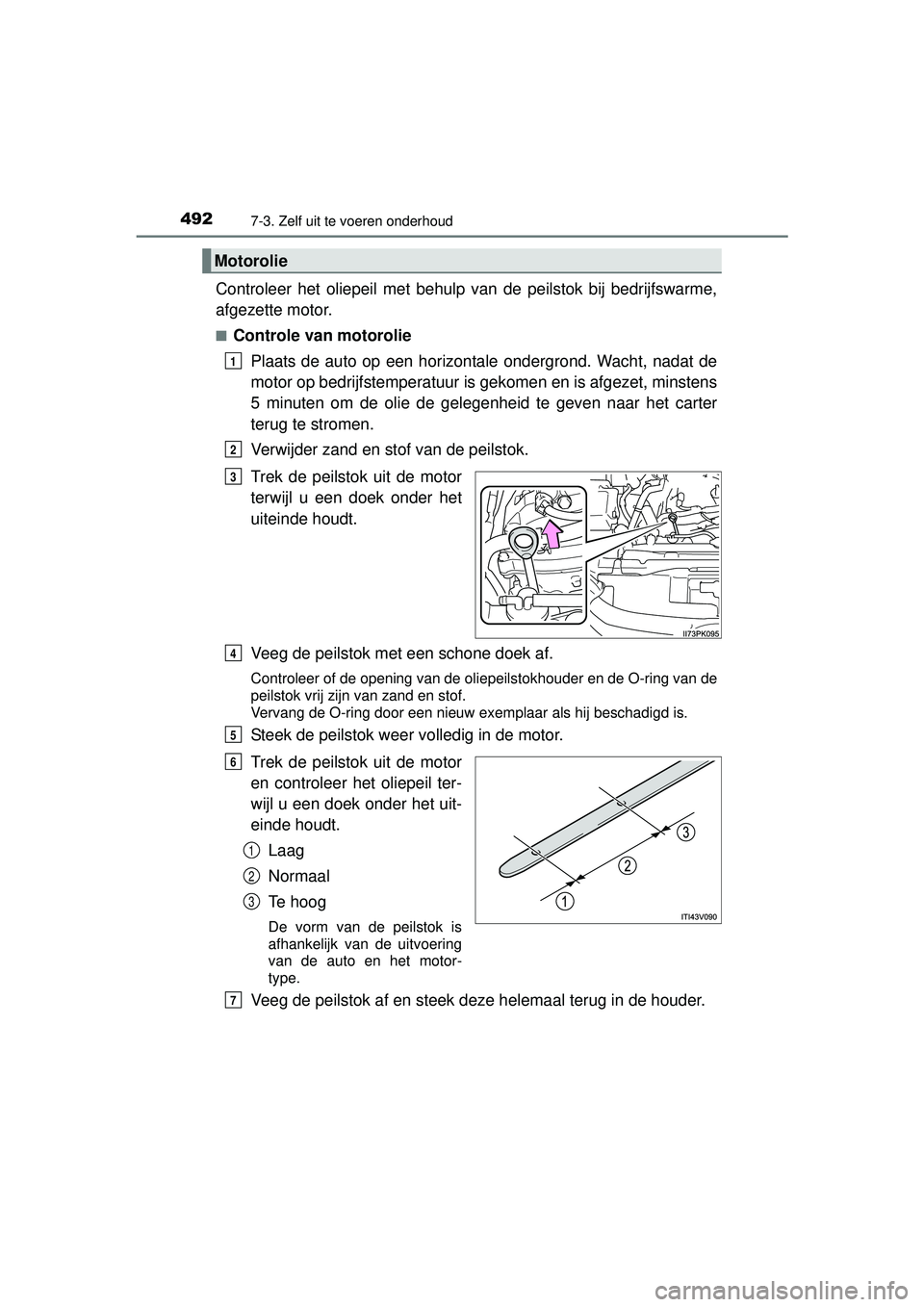

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is ge komen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Verwijder zand en stof van de peilstok.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Controleer of de opening van de oliepeilstokhouder en de O-ring van de
peilstok vrij zijn van zand en stof.
Vervang de O-ring door een nieuw exemplaar als hij beschadigd is.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM0K269E_(EE).book Page 492 Monday, March 7, 2016 2:16 PM

4937-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging

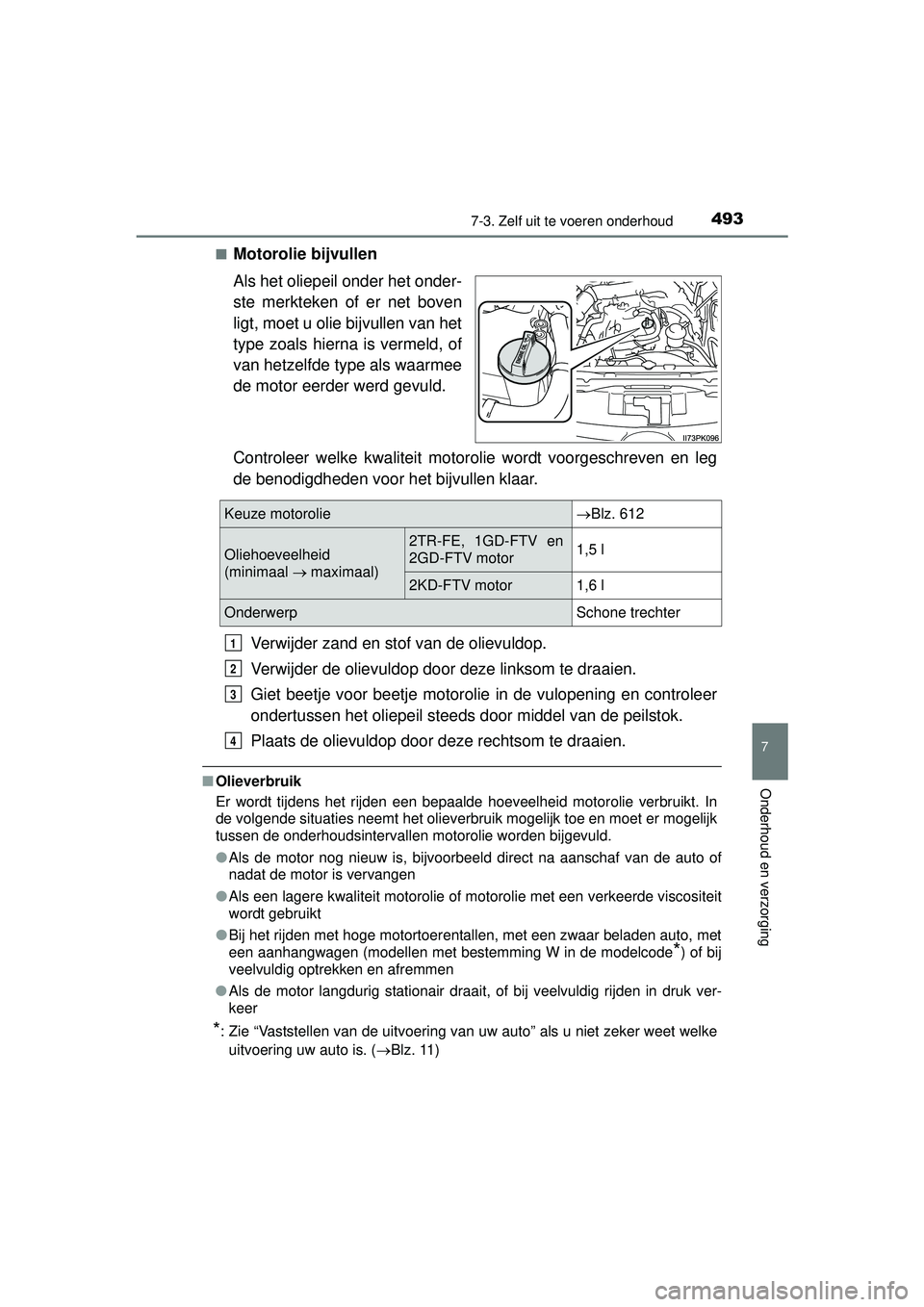

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.Verwijder zand en stof van de olievuldop.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■ Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen (modellen met bestemming W in de modelcode
*) of bij
veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
Keuze motorolieBlz. 612
Oliehoeveelheid
(minimaal  maximaal)2TR-FE, 1GD-FTV en
2GD-FTV motor 1,5 l
2KD-FTV motor 1,6 l
Onderwerp
Schone trechter
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 493 Monday, March 7, 2016 2:16 PM

4947-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)■
Na het verversen van de olie (mod ellen met bestemming W in de model-
code
*)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar dagteller A ( Blz. 130) wanneer het contact AAN
staat.
Zet het contact UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt ( Blz. 130) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.) Houd de knop ten minste 1
seconde ingedrukt tot de dagteller 000000 aangeeft.
*: Zie “Vaststellen van de uitvoering van uw auto” als u niet zeker weet welke
uitvoering uw auto is. ( Blz. 11)
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
1
2
3
HILUX_OM_OM0K269E_(EE).book Page 494 Monday, March 7, 2016 2:16 PM

4957-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)
7
Onderhoud en verzorging
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes F en L bevindt.
Als het niveau zich op of onder het onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot aan het bovenste streepje (F).
(Blz. 597)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel. Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige de druk op de dop nakijken en con-
troleren op lekkages in het koelsysteem.
Koelvloeistof
BenzinemotorDieselmotor
Dop reservoir
Streepje F St ree pj e L
1
2
3
HILUX_OM_OM0K269E_(EE).book Page
495 Monday, March 7, 2016 2:16 PM

4967-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K269E_(EE)

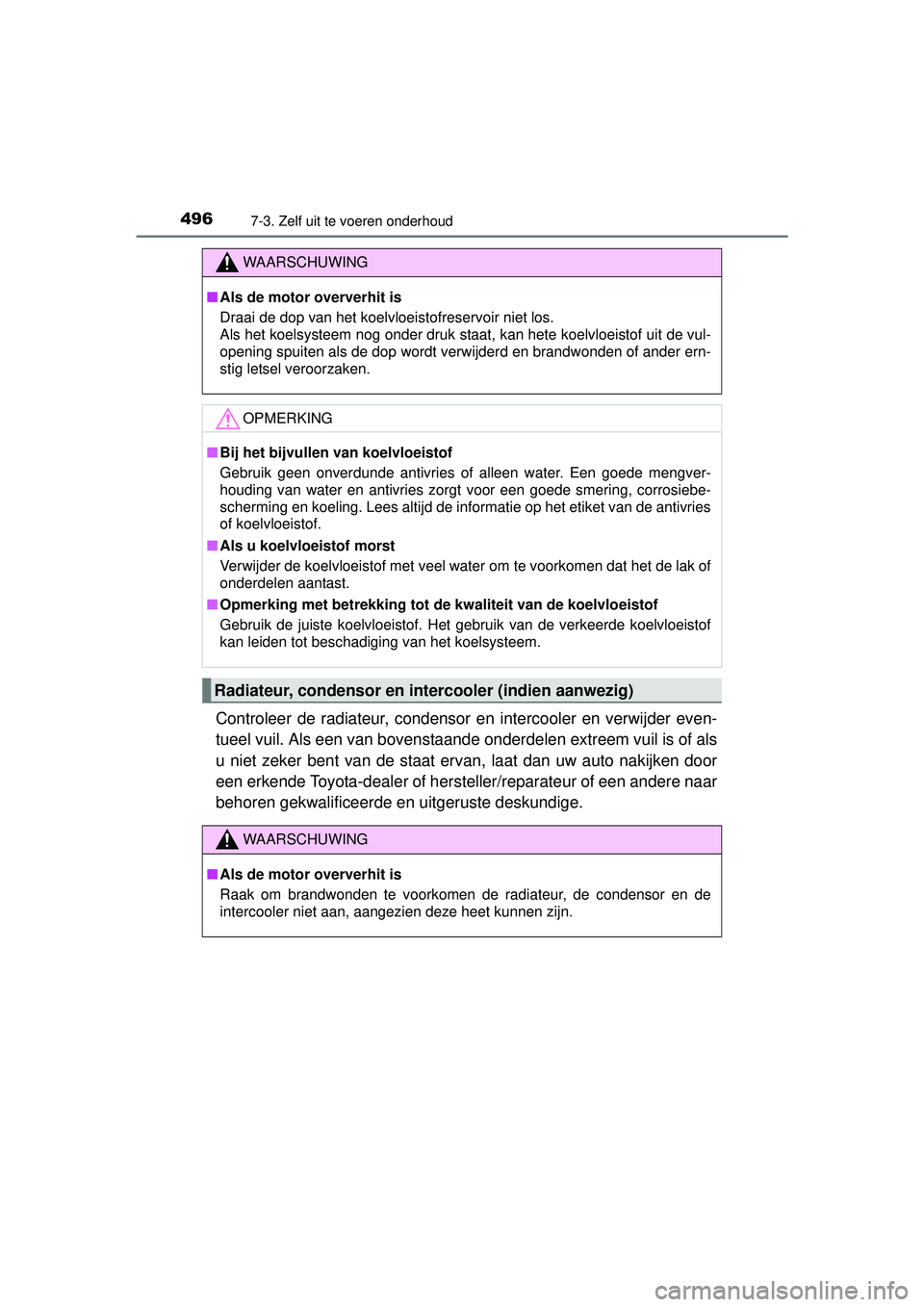

Controleer de radiateur, condensor en intercooler en verwijder even-
tueel vuil. Als een van bovenstaande onderdelen extreem vuil is of als
u niet zeker bent van de staat ervan, laat dan uw auto nakijken door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
■ Opmerking met betrekking tot de kwaliteit van de koelvloeistof
Gebruik de juiste koelvloeistof. Het gebruik van de verkeerde koelvloeistof
kan leiden tot beschadiging van het koelsysteem.
Radiateur, condensor en in tercooler (indien aanwezig)
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
