5698-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Uitvoeringen met enkele cabine
De krik en het gereedschap bevin-
den zich achter de stoel.
Smart Cab-uitvoeringen
De krik en het gereedschap bevin-
den zich onder de klep.
Uitvoeringen met dubbele cabine
De krik en het gereedschap bevin-
den zich onder de zitting.

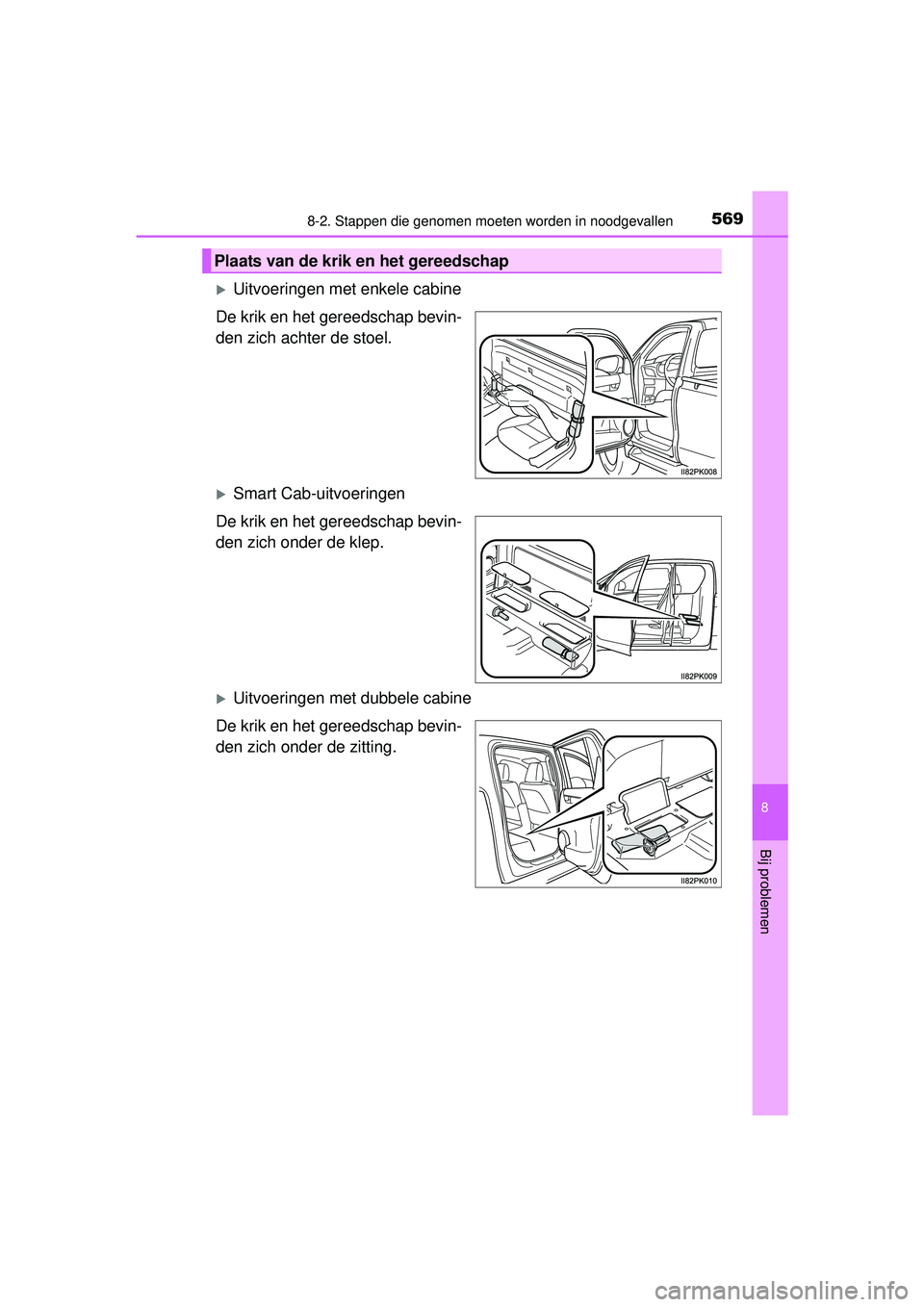

Plaats van de krik en het gereedschap
HILUX_OM_OM0K269E_(EE).book Page 569 Monday, March 7, 2016 2:16 PM

5708-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)

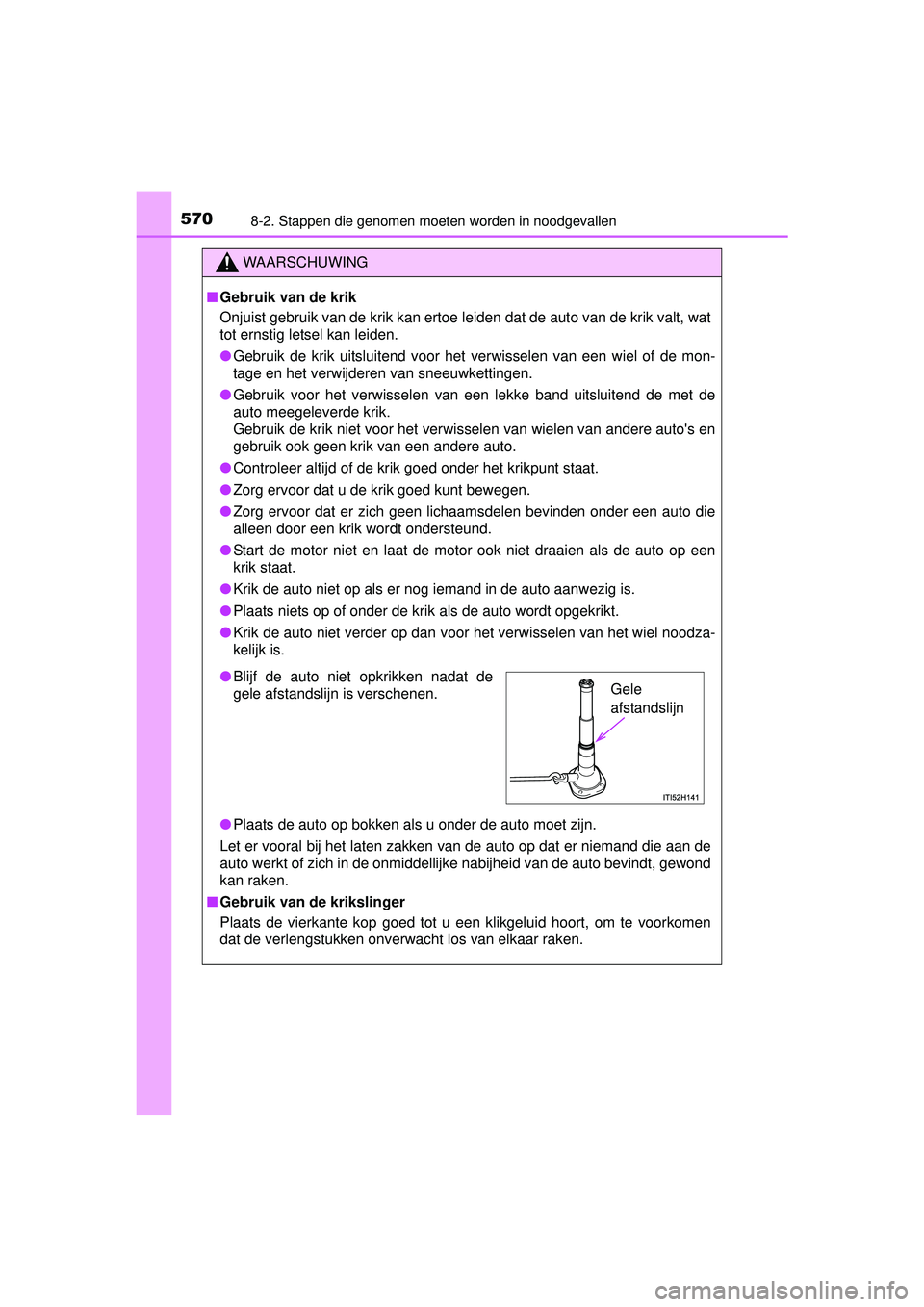

WAARSCHUWING
■Gebruik van de krik
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Controleer altijd of de krik goed onder het krikpunt staat.
● Zorg ervoor dat u de krik goed kunt bewegen.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en laat de motor ook niet draaien als de auto op een
krik staat.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
Let er vooral bij het laten zakken van de auto op dat er niemand die aan de
auto werkt of zich in de onmiddellijke nabijheid van de auto bevindt, gewond
kan raken.
■ Gebruik van de krikslinger
Plaats de vierkante kop goed tot u een klikgeluid hoort, om te voorkomen
dat de verlengstukken onverwacht los van elkaar raken.
● Blijf de auto niet opkrikken nadat de
gele afstandslijn is verschenen.Gele
afstandslijn
HILUX_OM_OM0K269E_(EE).book Page 570 Monday, March 7, 2016 2:16 PM

5718-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Uitvoeringen met enkele cabine
Maak de riem los en haal de
gereedschapstas tevoorschijn.
Haal de krik eruit.Losdraaien
Va s t d r a a i e n

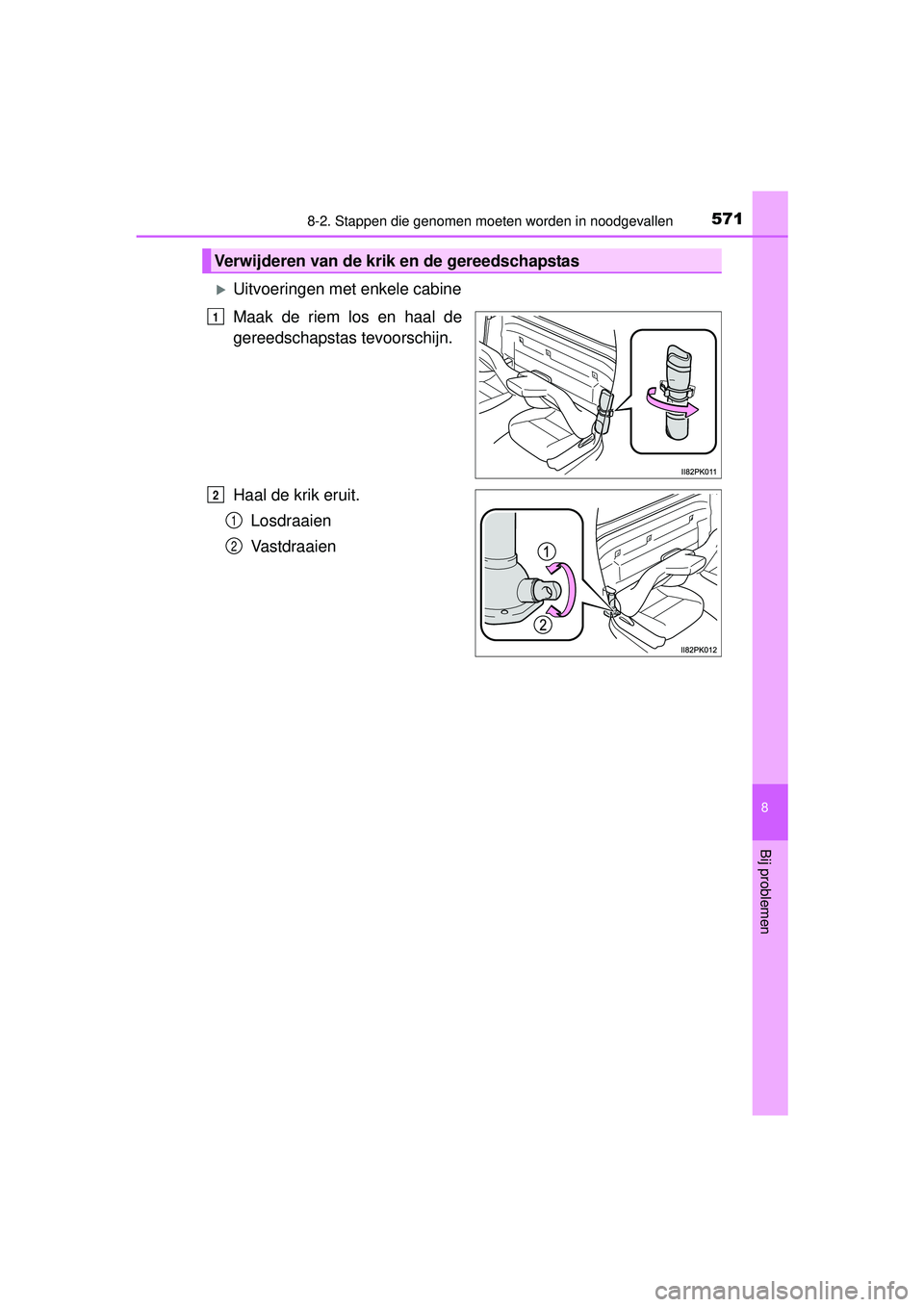

Verwijderen van de krik en de gereedschapstas
1
2
1
2
HILUX_OM_OM0K269E_(EE).book Page 571 Monday, March 7, 2016 2:16 PM

5728-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)

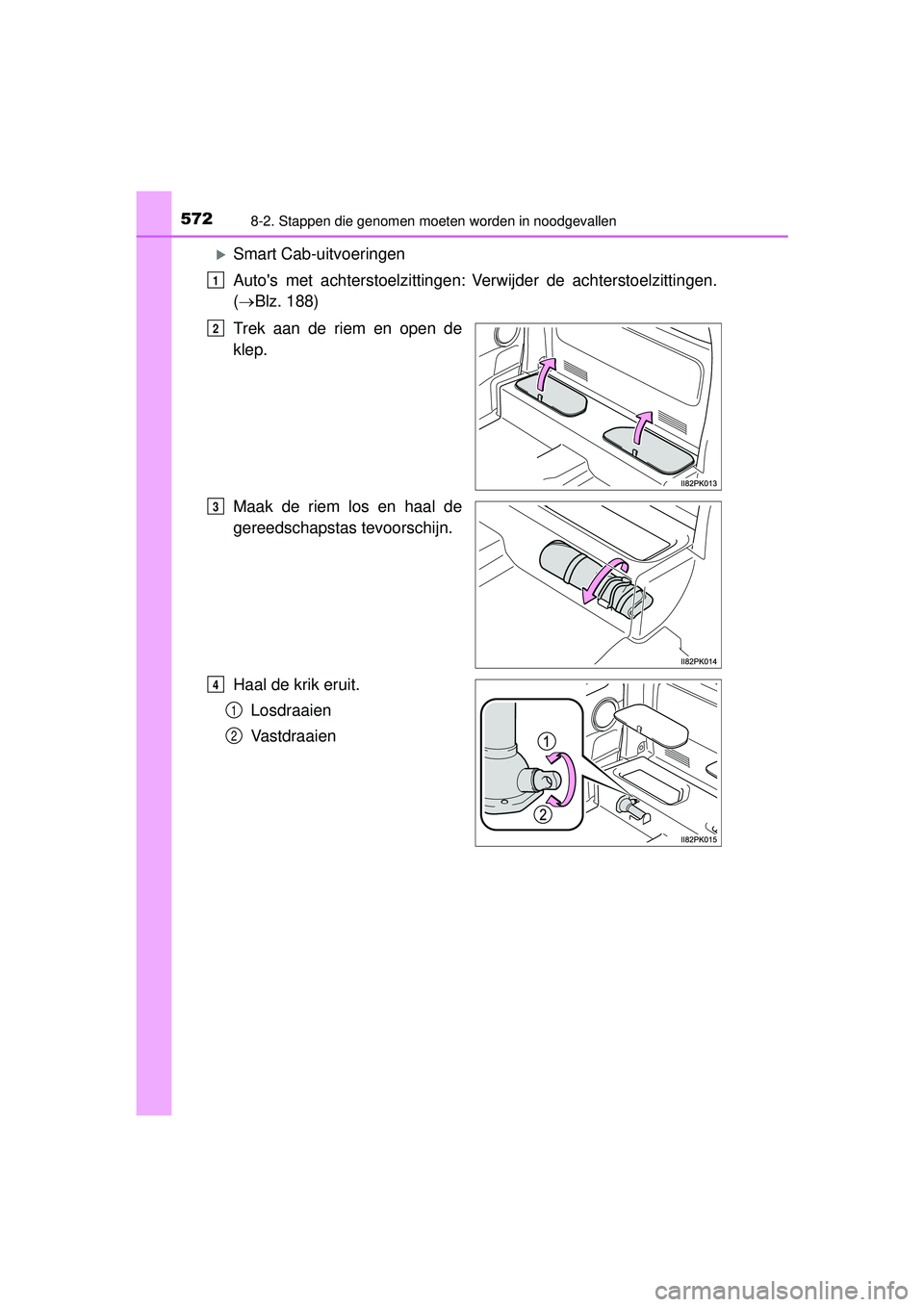

Smart Cab-uitvoeringen
Auto's met achterstoelzittingen:
Verwijder de achterstoelzittingen.
(  Blz. 188)
Trek aan de riem en open de
klep.
Maak de riem los en haal de
gereedschapstas tevoorschijn.
Haal de krik eruit. Losdraaien
Va s t d r a a i e n1
2
3
4
1
2
HILUX_OM_OM0K269E_(EE).book Page 572 Monday, March 7, 2016 2:16 PM

5738-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen

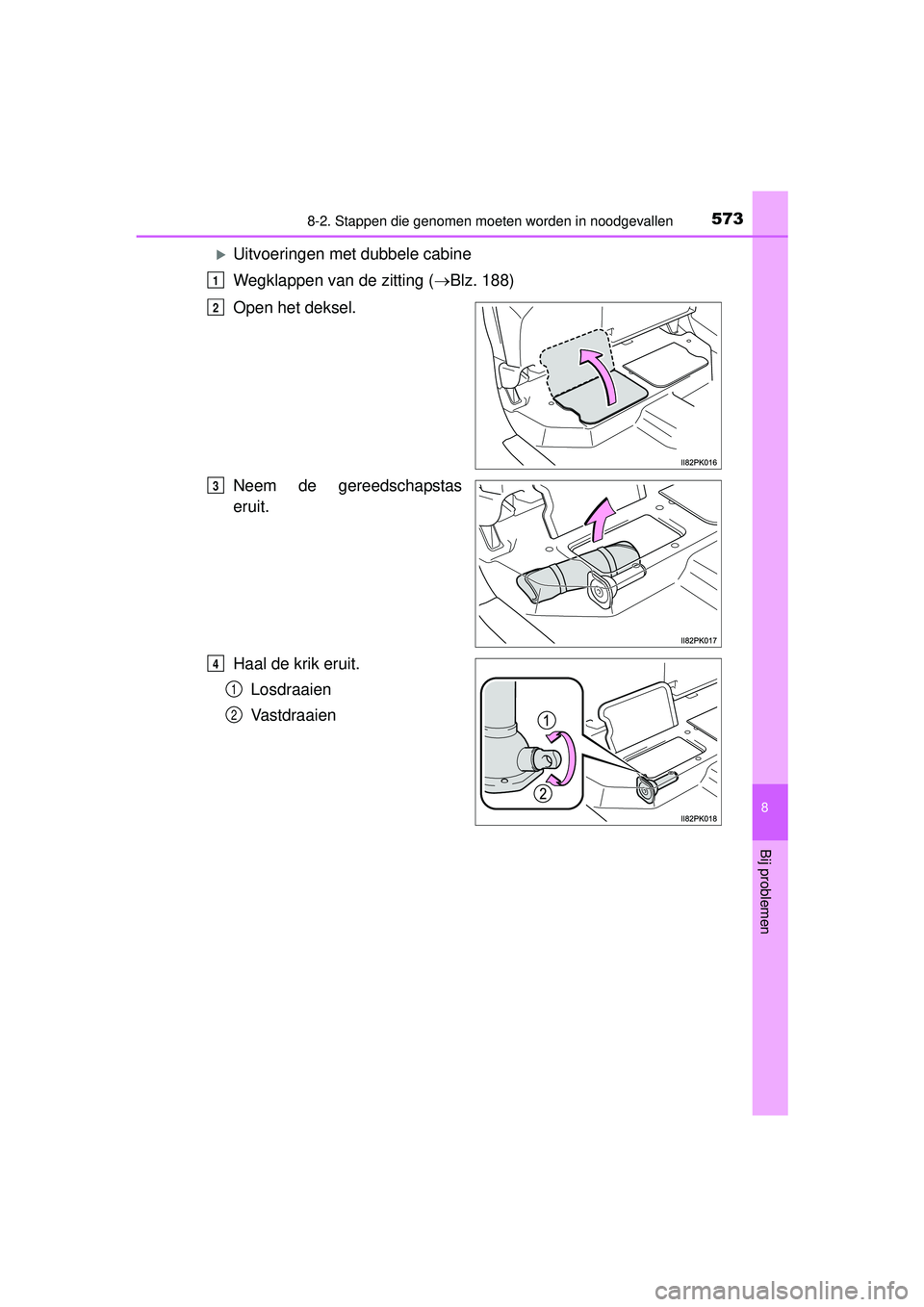

Uitvoeringen met dubbele cabine
Wegklappen van de zitting (Blz. 188)
Open het deksel.
Neem de gereedschapstas
eruit.
Haal de krik eruit. Losdraaien
Va s t d r a a i e n
1
2
3
4
1
2
HILUX_OM_OM0K269E_(EE).book Page 573 Monday, March 7, 2016 2:16 PM

5748-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
Monteer de krikslinger, de ver-
lengstukken van de krikslinger
en de wielmoersleutel.
Druk het uitstekende deel van het
verlengstuk van de krikslinger naar
binnen om het verlengstuk en de
wielmoersleutel te monteren.
Plaats het uiteinde van de kriks-
linger in de bout waarmee u het
reservewiel kunt laten zakken.
Plaats een doek onder het verleng-
stuk van de krikslinger om de bum-
per te beschermen.
Laat het reservewiel helemaal
op de grond zakken.
Verwijder de houder en haal het
reservewiel eruit.

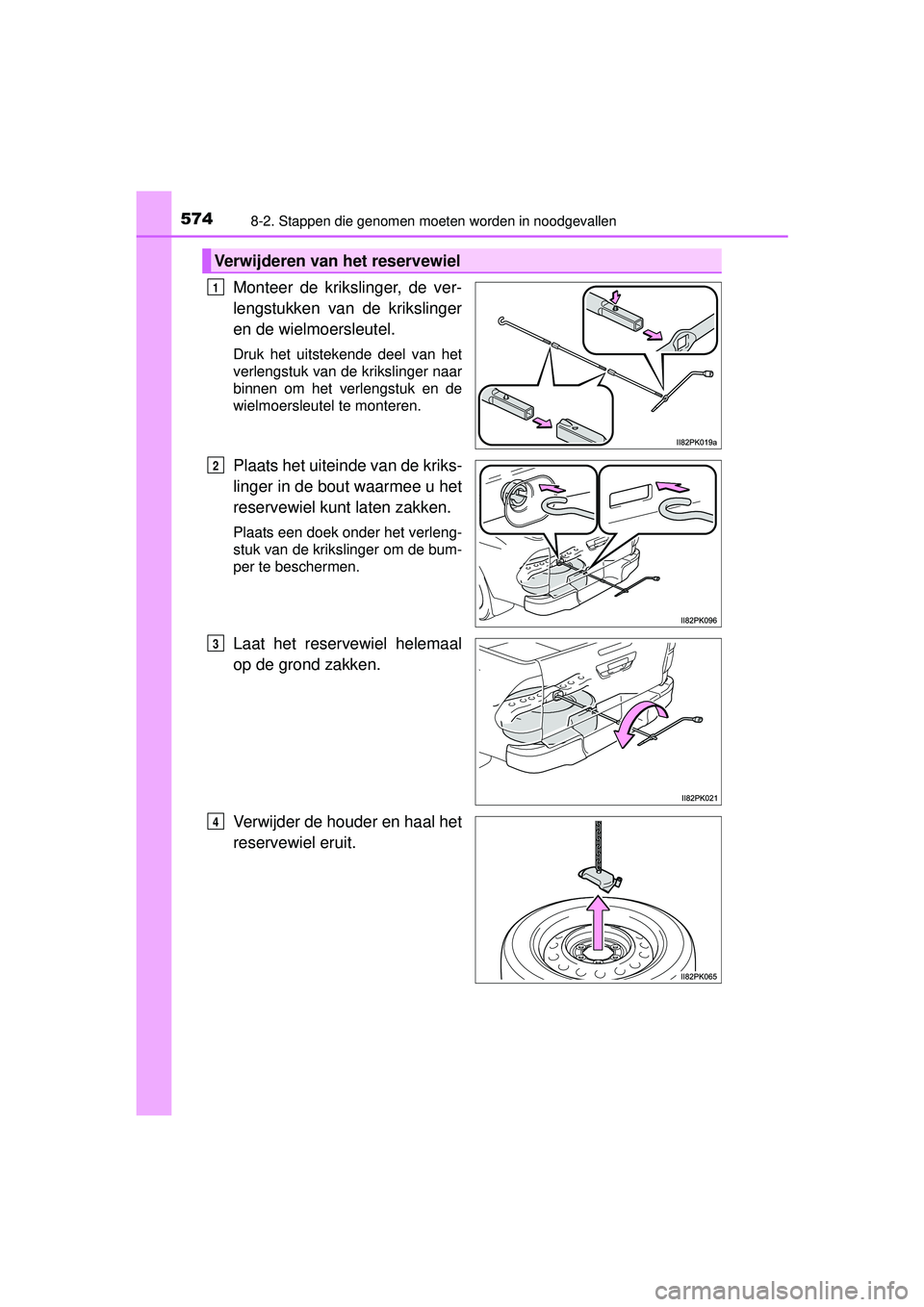

Verwijderen van het reservewiel
1
2
3
4
HILUX_OM_OM0K269E_(EE).book Page 574 Monday, March 7, 2016 2:16 PM

5758-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
8
Bij problemen
Plaats wielblokken.
Verwijder de wieldop met de platte zijde van de wielmoersleutel,
zoals in de afbeelding is aangegeven.
Plaats, om de wieldop te beschermen, een doek tussen de wielmoersleutel
en de wieldop.

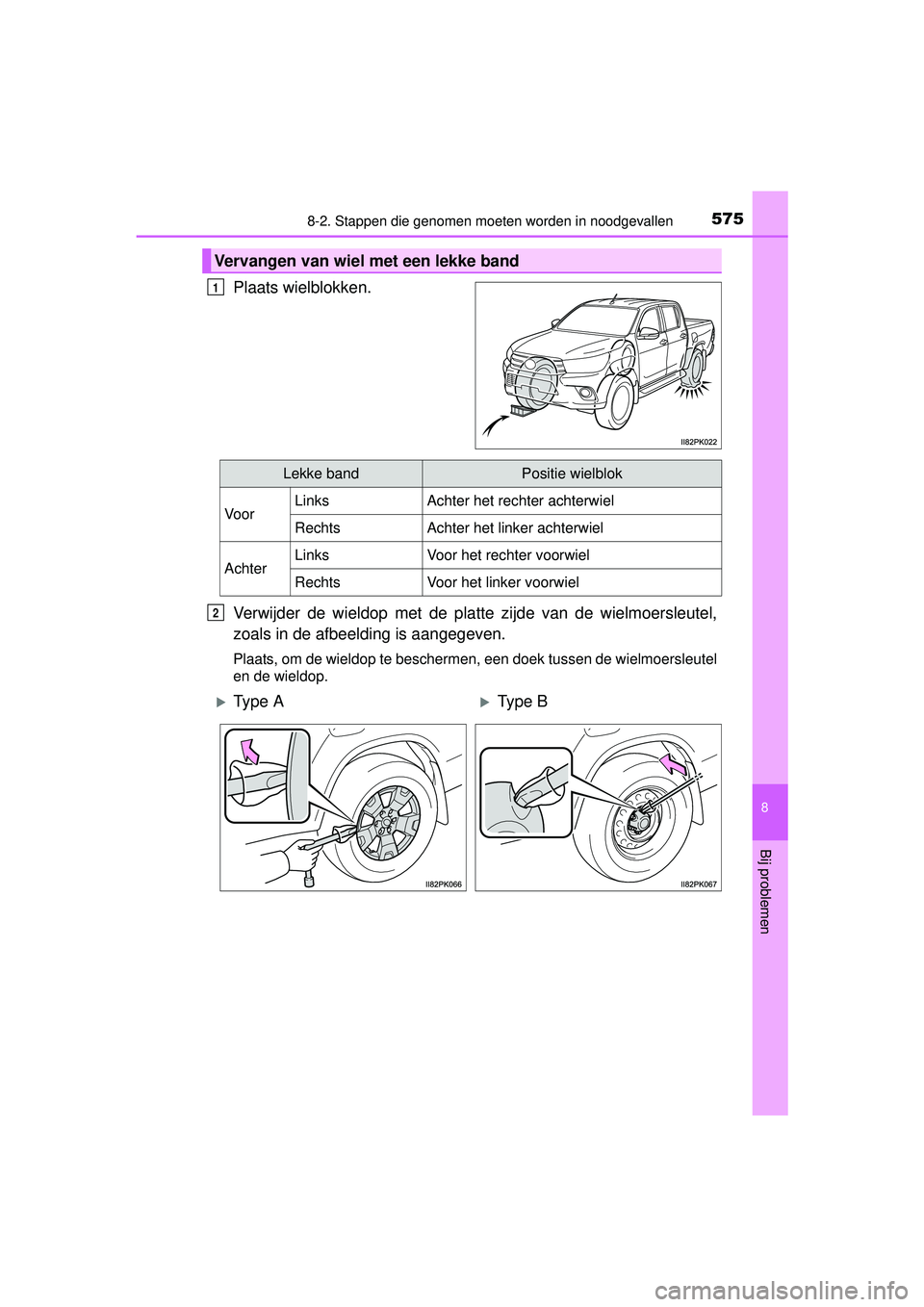

Vervangen van wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Ty p e AType B
HILUX_OM_OM0K269E_(EE).book Page 575 Monday, March 7, 2016 2:16 PM

5768-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K269E_(EE)
Draai de wielmoeren iets los
(één slag).
Monteren van de krikslinger. (Blz. 574)
Plaats de krik onder het kriksteunpunt zoals aangegeven.
Vo o r
Onder de dwarsbalk
Ty p e C
3
4
5
