2016 TOYOTA GT86 Manuale de Empleo (in Spanish)

377 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
11(CDS) 25 A Ventilador de enfriamiento eléctrico
12D-OP 25 A
13ABS NO. 2 25 A ABS
14D FL DOOR 25 AVentanilla automática (lado del
pasajero)
15SPAREConsulte
la nota.Fusible de repuesto
16SPAREConsulte
la nota.Fusible de repuesto
17SPAREConsulte
la nota.Fusible de repuesto
18SPAREConsulte
la nota.Fusible de repuesto
19SPAREConsulte
la nota.Fusible de repuesto
20SPAREConsulte
la nota.Fusible de repuesto
21ST 7.5 A Sistema de arranque
22ALT-S 7.5 A Sistema de carga
23(STR LOCK) 7.5 A Sistema de bloqueo de la dirección
24D/L 20 A Cierre centralizado de las puertas
25ETCS 15 A Unidad de control del motor
26(AT+B) 7.5 A Transmisión
27(AM2 NO. 2) 7.5 A Sistema de llave inteligente
28EFI (CTRL) 15 A Unidad de control del motor
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 377 ページ ２０１５年４月３日　金曜日　午後２時１７分

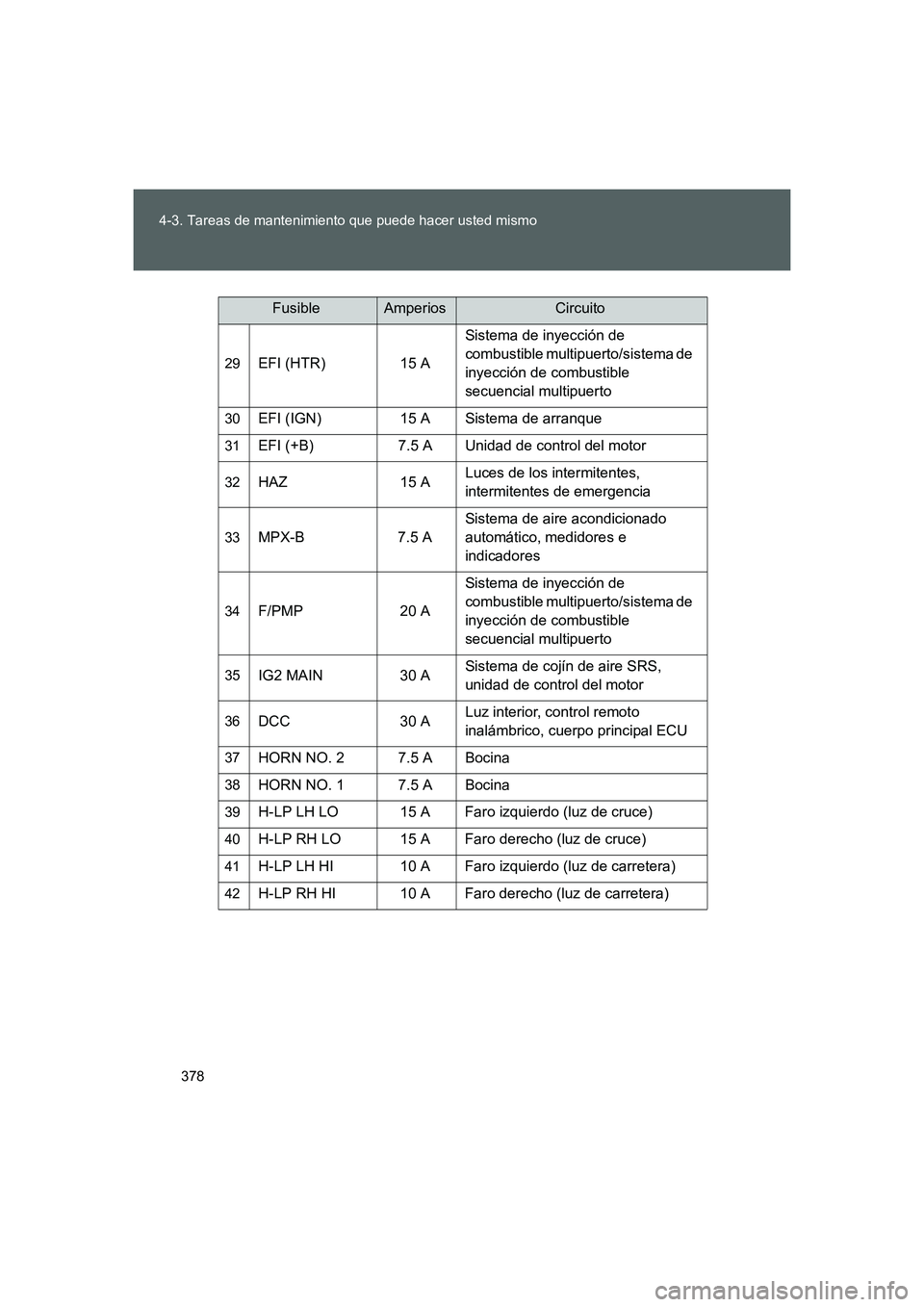

378 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
29EFI (HTR) 15 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
30EFI (IGN) 15 A Sistema de arranque
31EFI (+B) 7.5 A Unidad de control del motor
32HAZ 15 ALuces de los intermitentes,
intermitentes de emergencia
33MPX-B 7.5 ASistema de aire acondicionado
automático, medidores e
indicadores
34F/PMP 20 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
35IG2 MAIN 30 ASistema de cojín de aire SRS,
unidad de control del motor
36DCC 30 ALuz interior, control remoto
inalámbrico, cuerpo principal ECU
37HORN NO. 2 7.5 A Bocina
38HORN NO. 1 7.5 A Bocina
39H-LP LH LO 15 A Faro izquierdo (luz de cruce)
40H-LP RH LO 15 A Faro derecho (luz de cruce)
41H-LP LH HI 10 A Faro izquierdo (luz de carretera)
42H-LP RH HI 10 A Faro derecho (luz de carretera)
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 378 ページ ２０１５年４月３日　金曜日　午後２時１７分

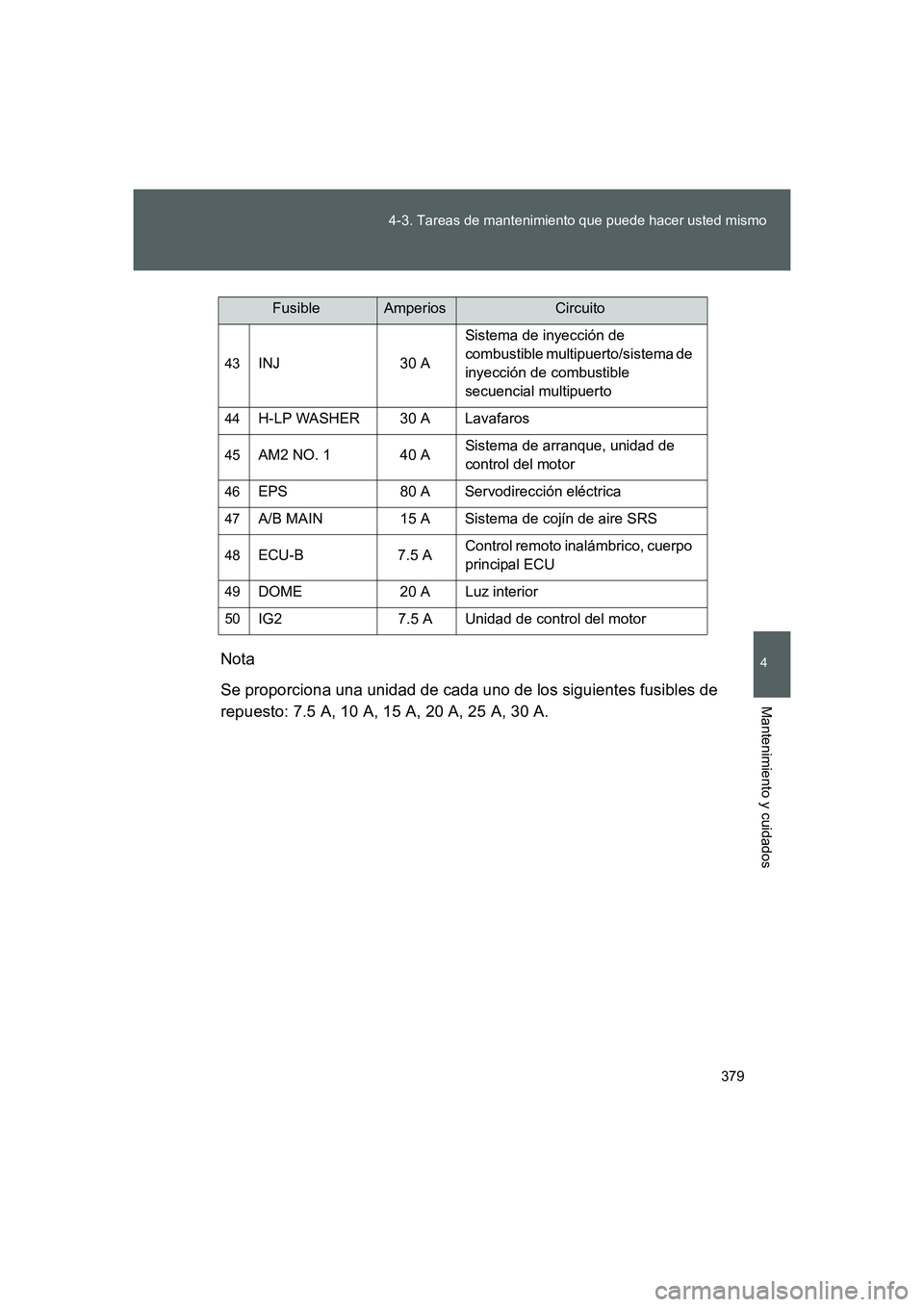

379 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ESNota
Se proporciona una unidad de cada uno de los siguientes fusibles de
repuesto: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
43INJ 30 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
44H-LP WASHER 30 A Lavafaros
45AM2 NO. 1 40 ASistema de arranque, unidad de
control del motor
46EPS 80 A Servodirección eléctrica
47A/B MAIN 15 A Sistema de cojín de aire SRS
48ECU-B 7.5 AControl remoto inalámbrico, cuerpo
principal ECU
49DOME 20 A Luz interior
50IG2 7.5 A Unidad de control del motor
FusibleAmperiosCircuito
86_OM_ES_OM18062S.book 379 ページ ２０１５年４月３日　金曜日　午後２時１７分

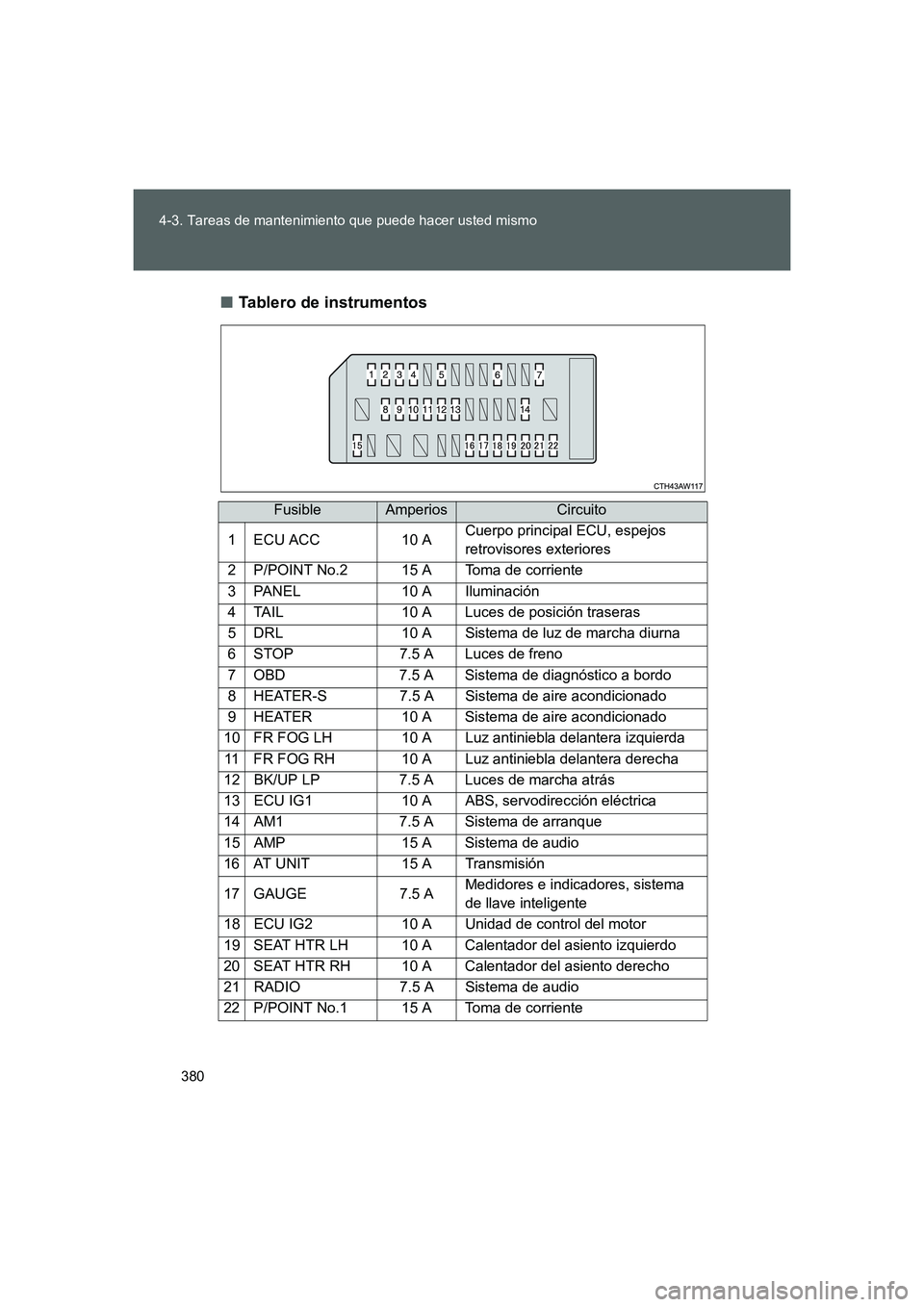

380 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES■Tablero de instrumentos
FusibleAmperiosCircuito
1 ECU ACC 10 ACuerpo principal ECU, espejos
retrovisores exteriores
2 P/POINT No.2 15 A Toma de corriente
3 PANEL 10 A Iluminación
4 TAIL 10 A Luces de posición traseras
5 DRL 10 A Sistema de luz de marcha diurna
6 STOP 7.5 A Luces de freno
7 OBD 7.5 A Sistema de diagnóstico a bordo
8 HEATER-S 7.5 A Sistema de aire acondicionado
9 HEATER 10 A Sistema de aire acondicionado
10 FR FOG LH 10 A Luz antiniebla delantera izquierda
11 FR FOG RH 10 A Luz antiniebla delantera derecha
12 BK/UP LP 7.5 A Luces de marcha atrás
13 ECU IG1 10 A ABS, servodirección eléctrica
14 AM1 7.5 A Sistema de arranque
15 AMP 15 A Sistema de audio
16 AT UNIT 15 A Transmisión
17 GAUGE 7.5 AMedidores e indicadores, sistema
de llave inteligente
18 ECU IG2 10 A Unidad de control del motor
19 SEAT HTR LH 10 A Calentador del asiento izquierdo
20 SEAT HTR RH 10 A Calentador del asiento derecho
21 RADIO 7.5 A Sistema de audio
22 P/POINT No.1 15 A Toma de corriente
86_OM_ES_OM18062S.book 380 ページ ２０１５年４月３日　金曜日　午後２時１７分

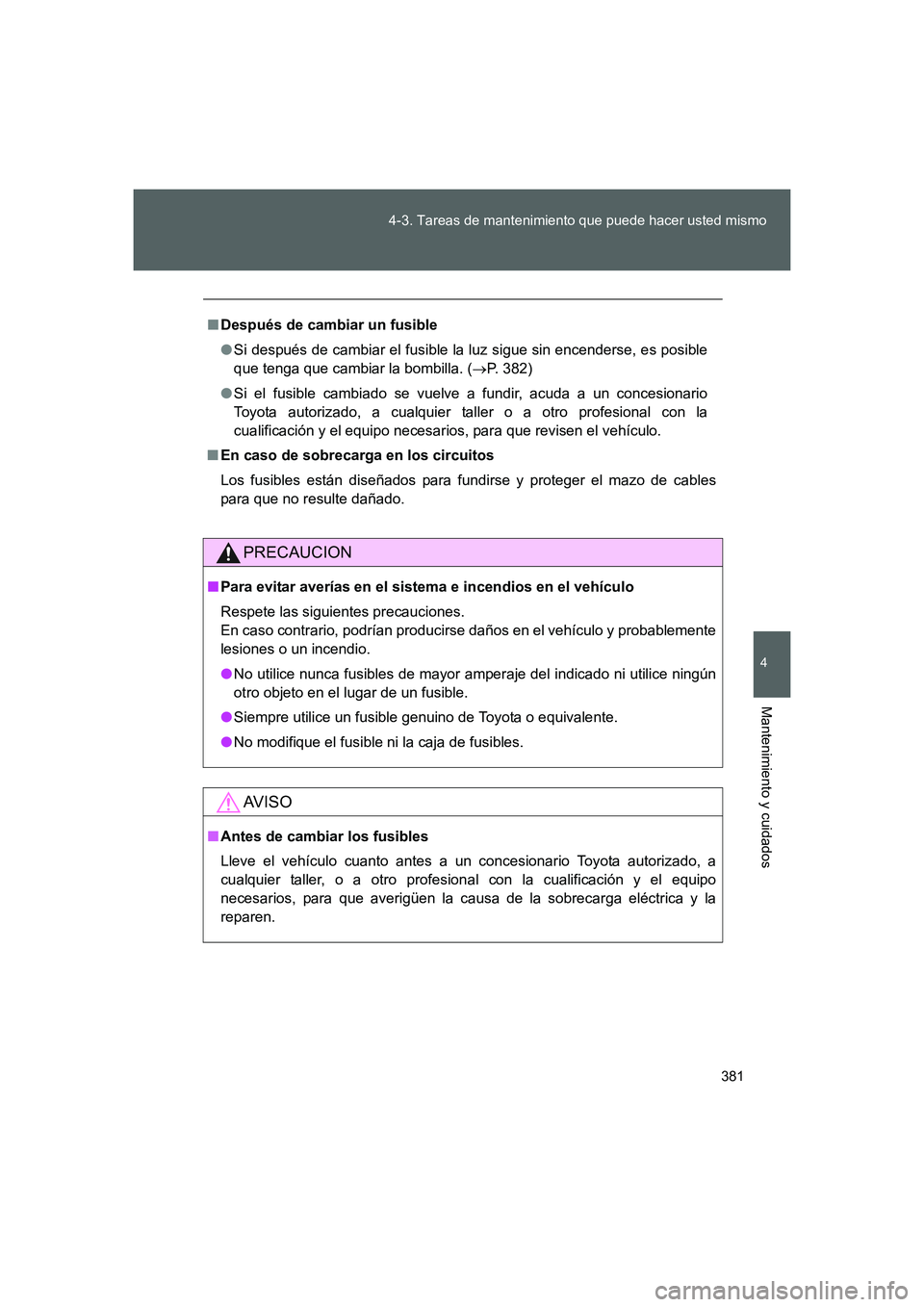

381 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
■Después de cambiar un fusible
●Si después de cambiar el fusible la luz sigue sin encenderse, es posible
que tenga que cambiar la bombilla. (→P. 382)
●Si el fusible cambiado se vuelve a fundir, acuda a un concesionario
Toyota autorizado, a cualquier taller o a otro profesional con la
cualificación y el equipo necesarios, para que revisen el vehículo.
■En caso de sobrecarga en los circuitos
Los fusibles están diseñados para fundirse y proteger el mazo de cables
para que no resulte dañado.
PRECAUCION
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente
lesiones o un incendio.
●No utilice nunca fusibles de mayor amperaje del indicado ni utilice ningún
otro objeto en el lugar de un fusible.
●Siempre utilice un fusible genuino de Toyota o equivalente.
●No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, a
cualquier taller, o a otro profesional con la cualificación y el equipo
necesarios, para que averigüen la causa de la sobrecarga eléctrica y la
reparen.
86_OM_ES_OM18062S.book 381 ページ ２０１５年４月３日　金曜日　午後２時１７分

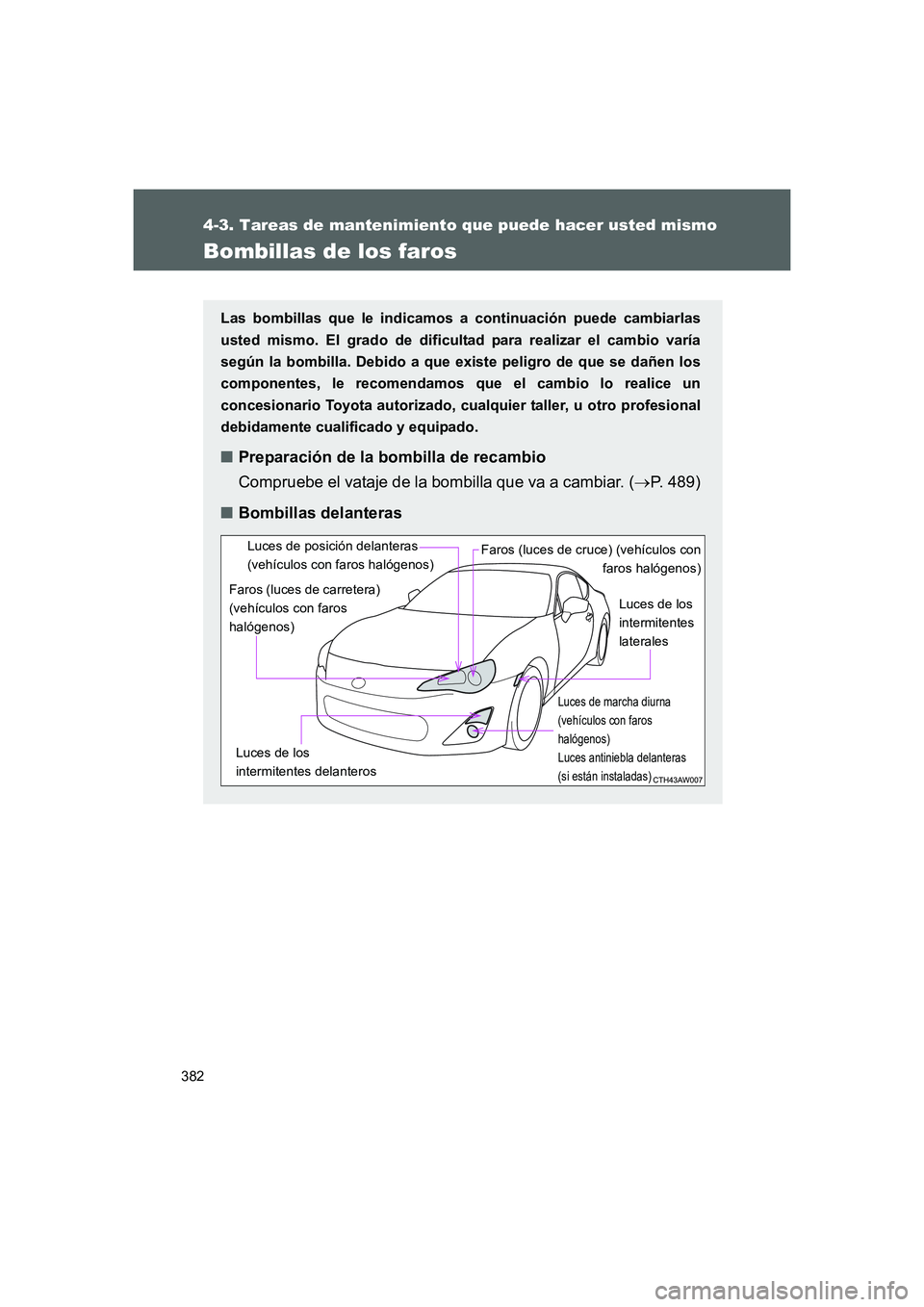

382
4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
Bombillas de los faros
Las bombillas que le indicamos a continuación puede cambiarlas
usted mismo. El grado de dificultad para realizar el cambio varía
según la bombilla. Debido a que existe peligro de que se dañen los
componentes, le recomendamos que el cambio lo realice un
concesionario Toyota autorizado, cualquier taller, u otro profesional
debidamente cualificado y equipado.
■Preparación de la bombilla de recambio
Compruebe el vataje de la bombilla que va a cambiar. (→P. 489)
■Bombillas delanteras
Faros (luces de carretera)
(vehículos con faros
halógenos)
Faros (luces de cruce) (vehículos con
faros halógenos)
Luces de los
intermitentes
laterales
Luces de los
intermitentes delanterosLuces de posición delanteras
(vehículos con faros halógenos)
Luces de marcha diurna
(vehículos con faros
halógenos)
Luces antiniebla delanteras
(si están instaladas)
86_OM_ES_OM18062S.book 382 ページ ２０１５年４月３日　金曜日　午後２時１７分

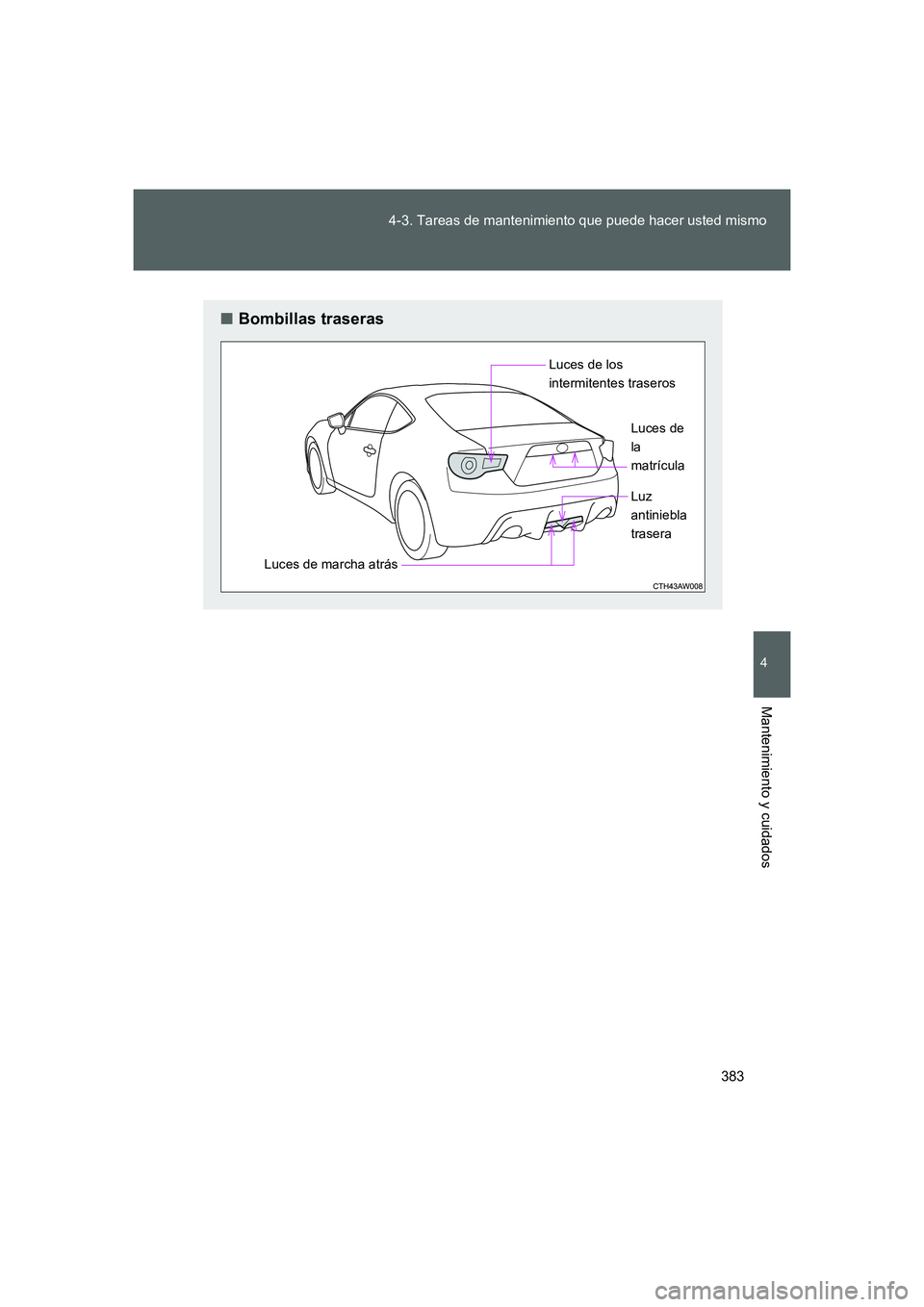

383 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
■Bombillas traseras
Luces de los
intermitentes traseros
Luces de marcha atrásLuces de
la
matrícula
Luz
antiniebla
trasera
86_OM_ES_OM18062S.book 383 ページ ２０１５年４月３日　金曜日　午後２時１７分

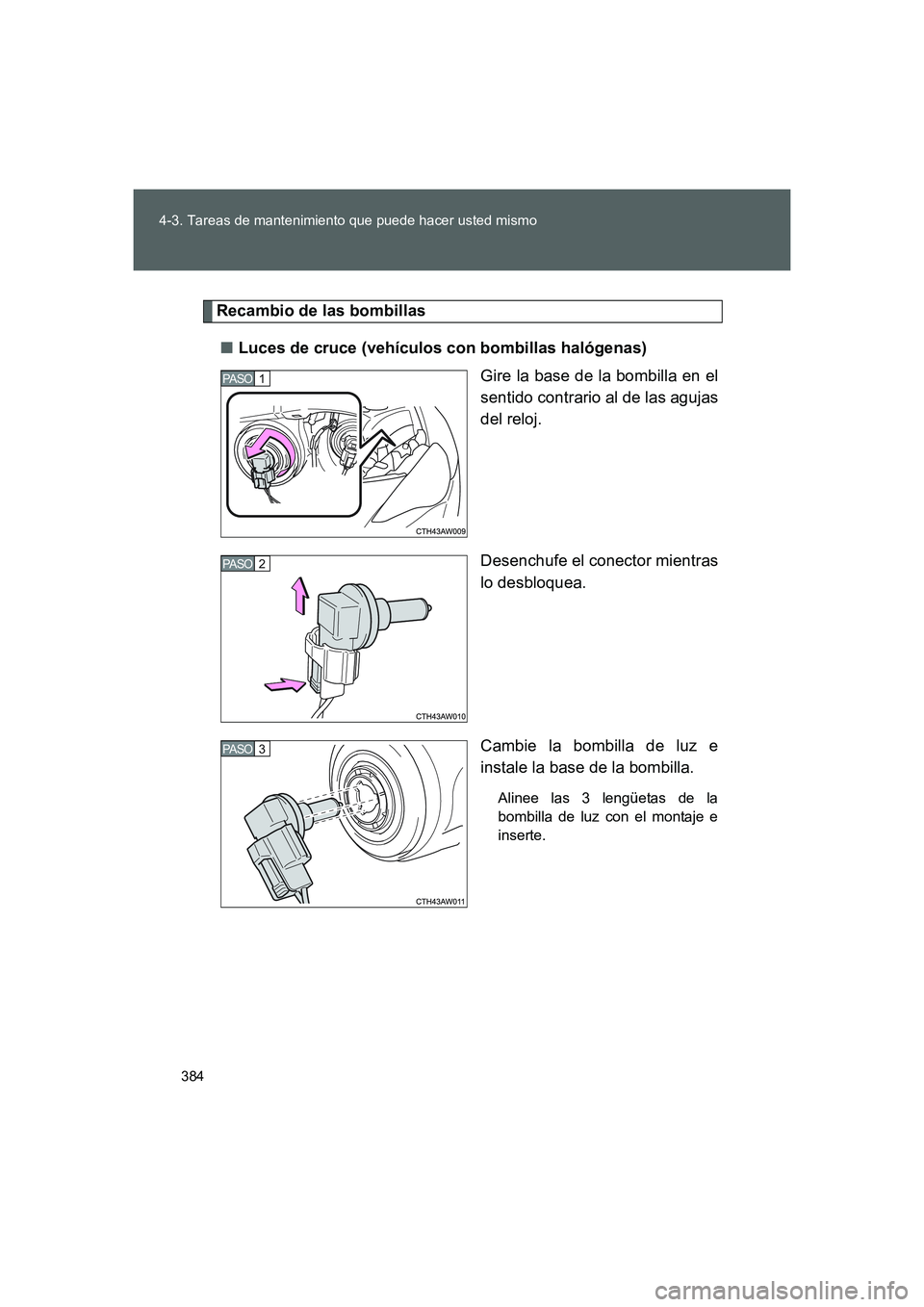

384 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
Recambio de las bombillas
■Luces de cruce (vehículos con bombillas halógenas)
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Desenchufe el conector mientras
lo desbloquea.
Cambie la bombilla de luz e
instale la base de la bombilla.
Alinee las 3 lengüetas de la
bombilla de luz con el montaje e
inserte.
1 PA S O
2 PA S O
3 PA S O
