2016 TOYOTA GT86 Manuale de Empleo (in Spanish)

385 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

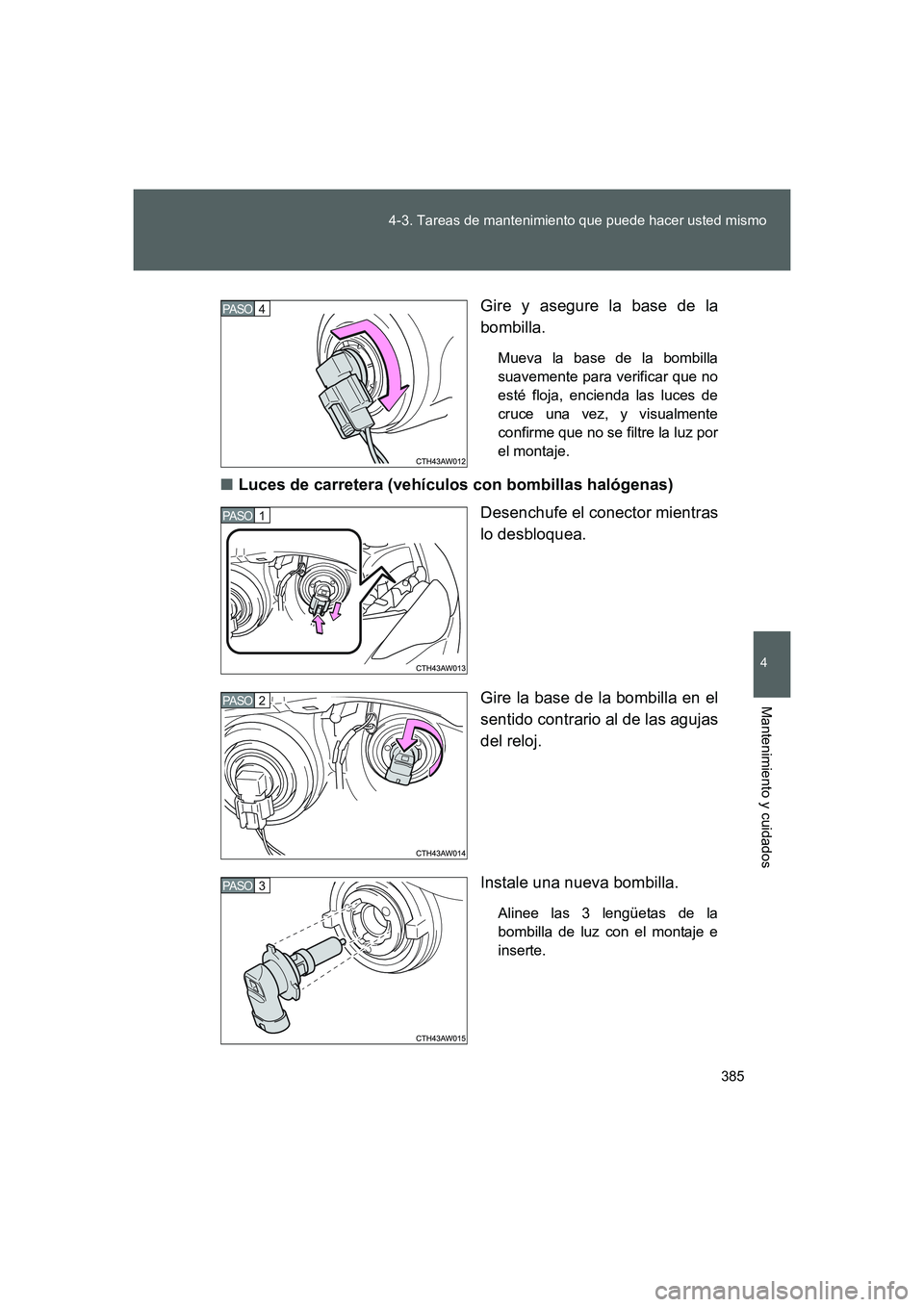

FT86_ESGire y asegure la base de la
bombilla.
Mueva la base de la bombilla
suavemente para verificar que no
esté floja, encienda las luces de
cruce una vez, y visualmente
confirme que no se filtre la luz por
el montaje.
■Luces de carretera (vehículos con bombillas halógenas)
Desenchufe el conector mientras
lo desbloquea.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Instale una nueva bombilla.
Alinee las 3 lengüetas de la
bombilla de luz con el montaje e
inserte.
4 PA S O
1 PA S O
2 PA S O
3 PA S O
86_OM_ES_OM18062S.book 385 ページ ２０１５年４月３日　金曜日　午後２時１７分

386 4-3. Tareas de mantenimiento que puede hacer usted mismo

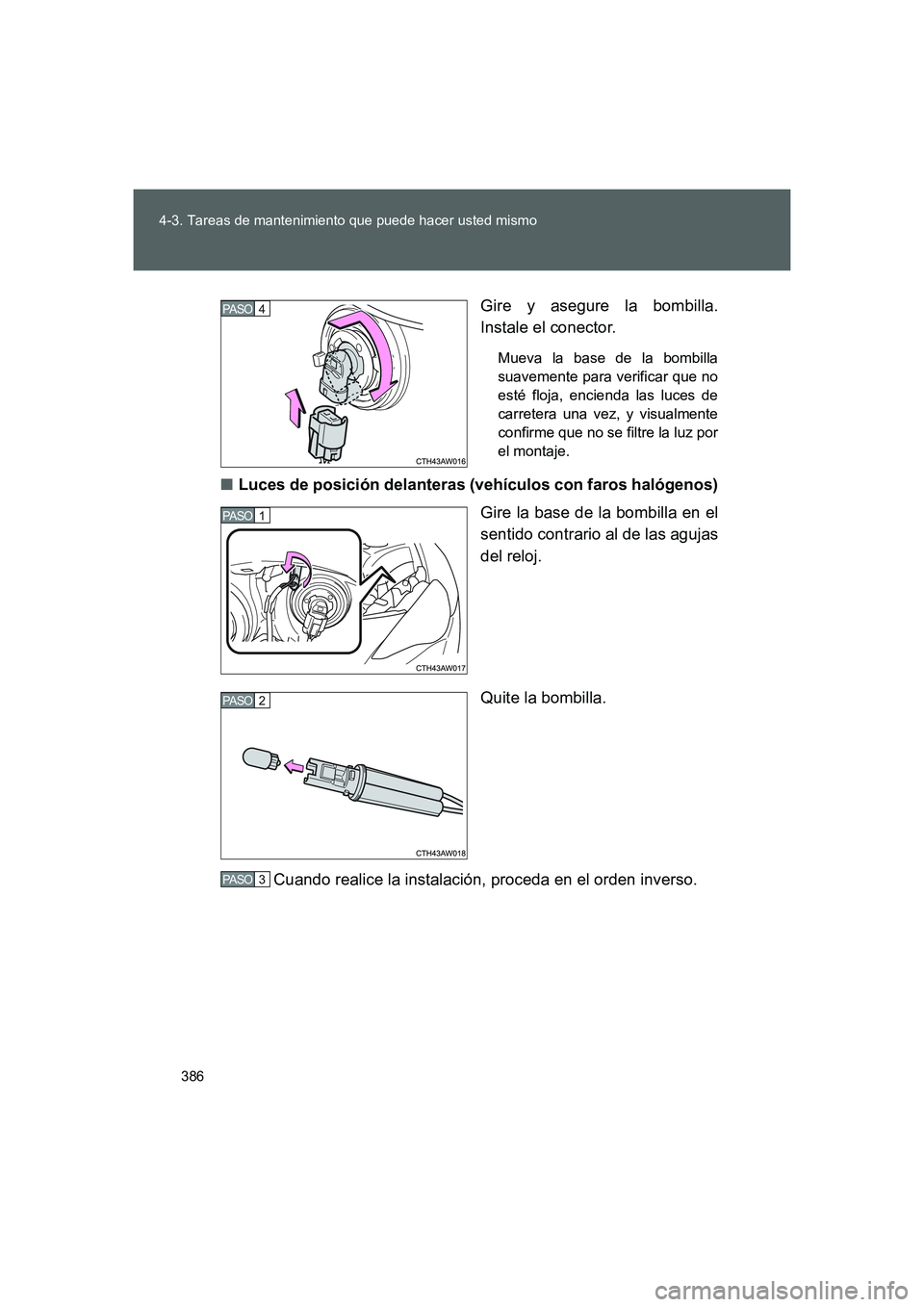

FT86_ESGire y asegure la bombilla.
Instale el conector.
Mueva la base de la bombilla
suavemente para verificar que no
esté floja, encienda las luces de
carretera una vez, y visualmente
confirme que no se filtre la luz por
el montaje.
■Luces de posición delanteras (vehículos con faros halógenos)
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
4 PA S O
1 PA S O
2 PA S O
3 PA S O
86_OM_ES_OM18062S.book 386 ページ ２０１５年４月３日　金曜日　午後２時１７分

387 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

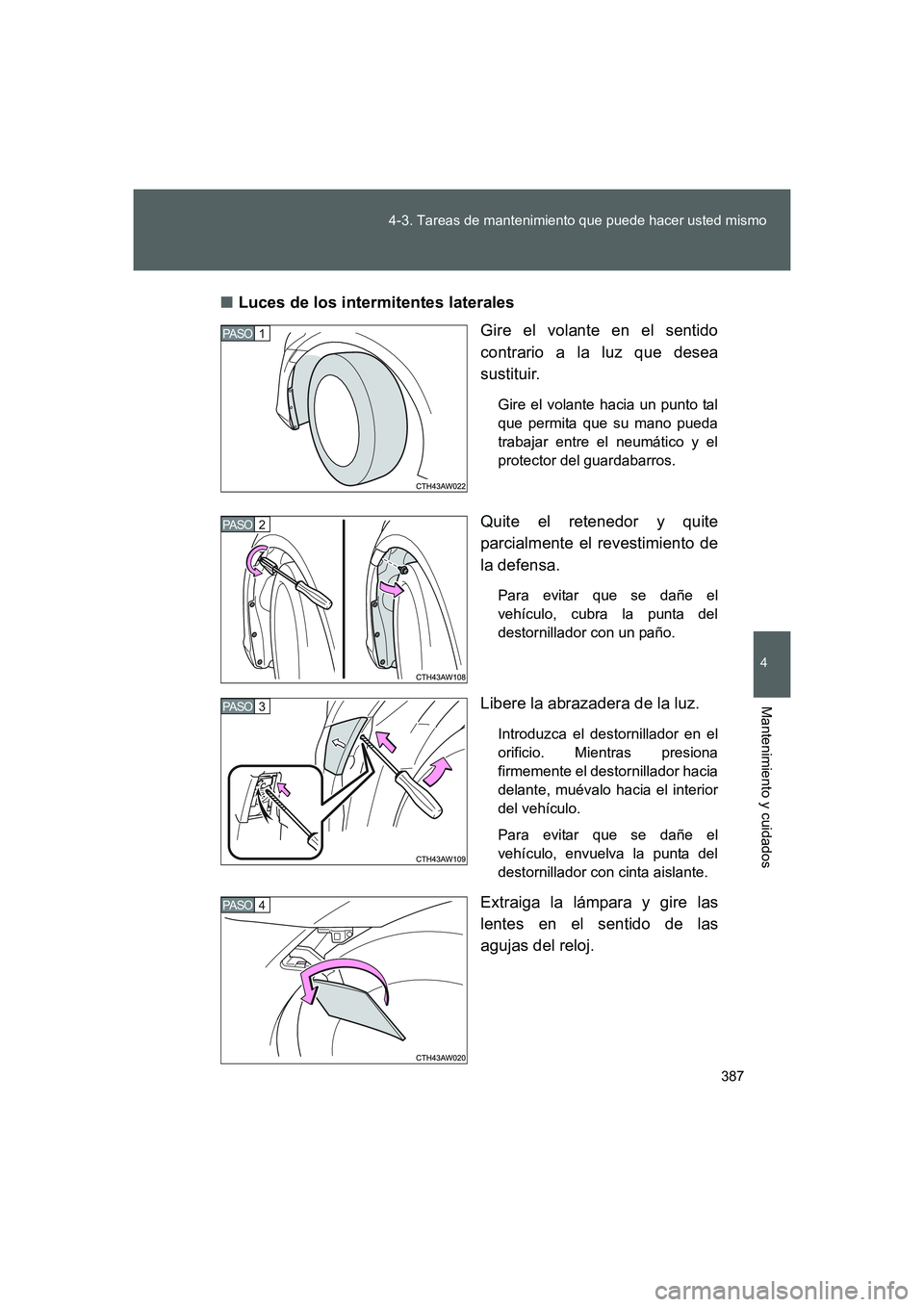

FT86_ES■Luces de los intermitentes laterales
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite el retenedor y quite
parcialmente el revestimiento de
la defensa.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Libere la abrazadera de la luz.
Introduzca el destornillador en el
orificio. Mientras presiona
firmemente el destornillador hacia
delante, muévalo hacia el interior
del vehículo.
Para evitar que se dañe el
vehículo, envuelva la punta del
destornillador con cinta aislante.
Extraiga la lámpara y gire las
lentes en el sentido de las
agujas del reloj.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
86_OM_ES_OM18062S.book 387 ページ ２０１５年４月３日　金曜日　午後２時１７分

388 4-3. Tareas de mantenimiento que puede hacer usted mismo

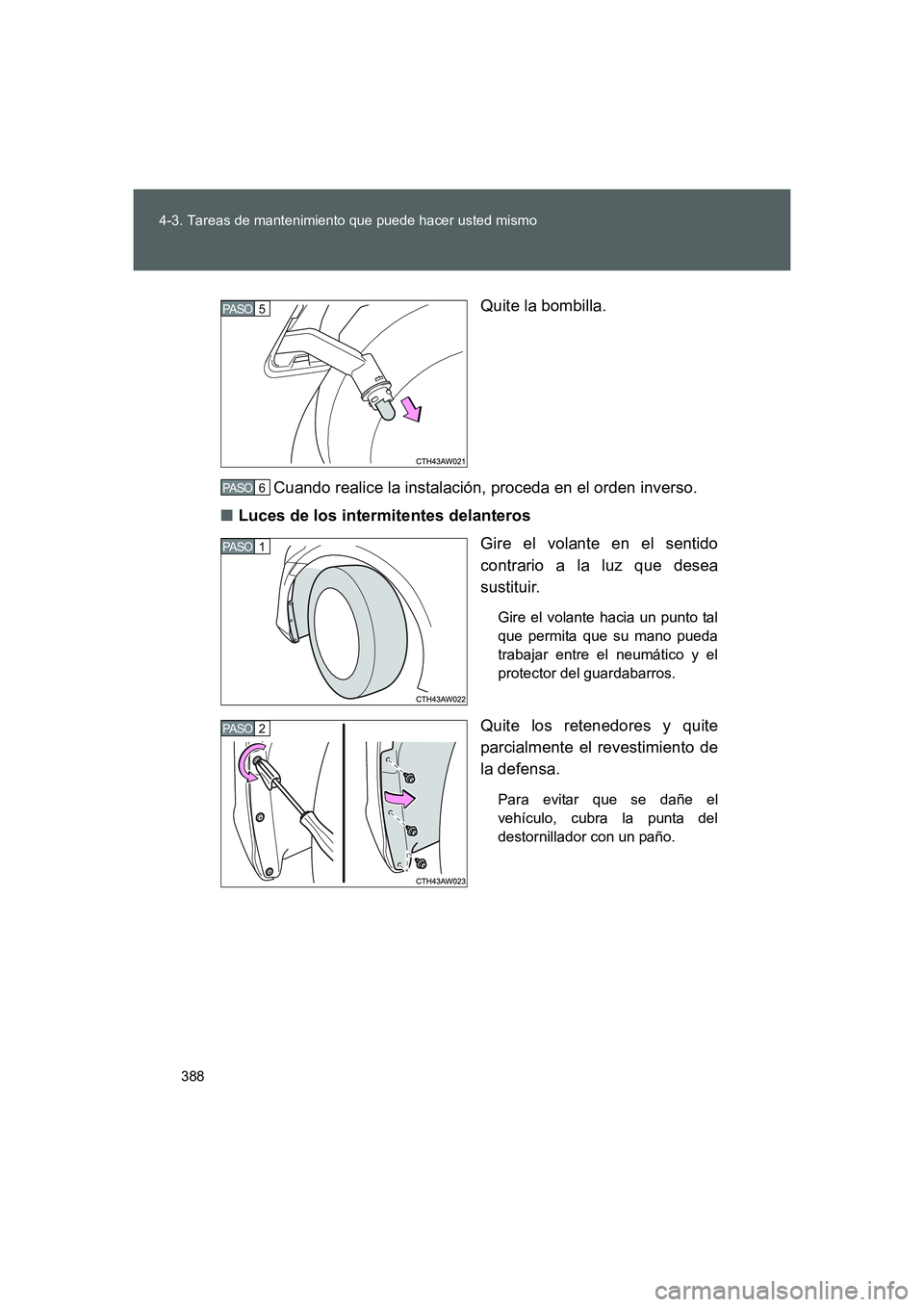

FT86_ESQuite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
■Luces de los intermitentes delanteros
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite los retenedores y quite
parcialmente el revestimiento de
la defensa.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
5 PA S O
6 PA S O
1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 388 ページ ２０１５年４月３日　金曜日　午後２時１７分

389 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

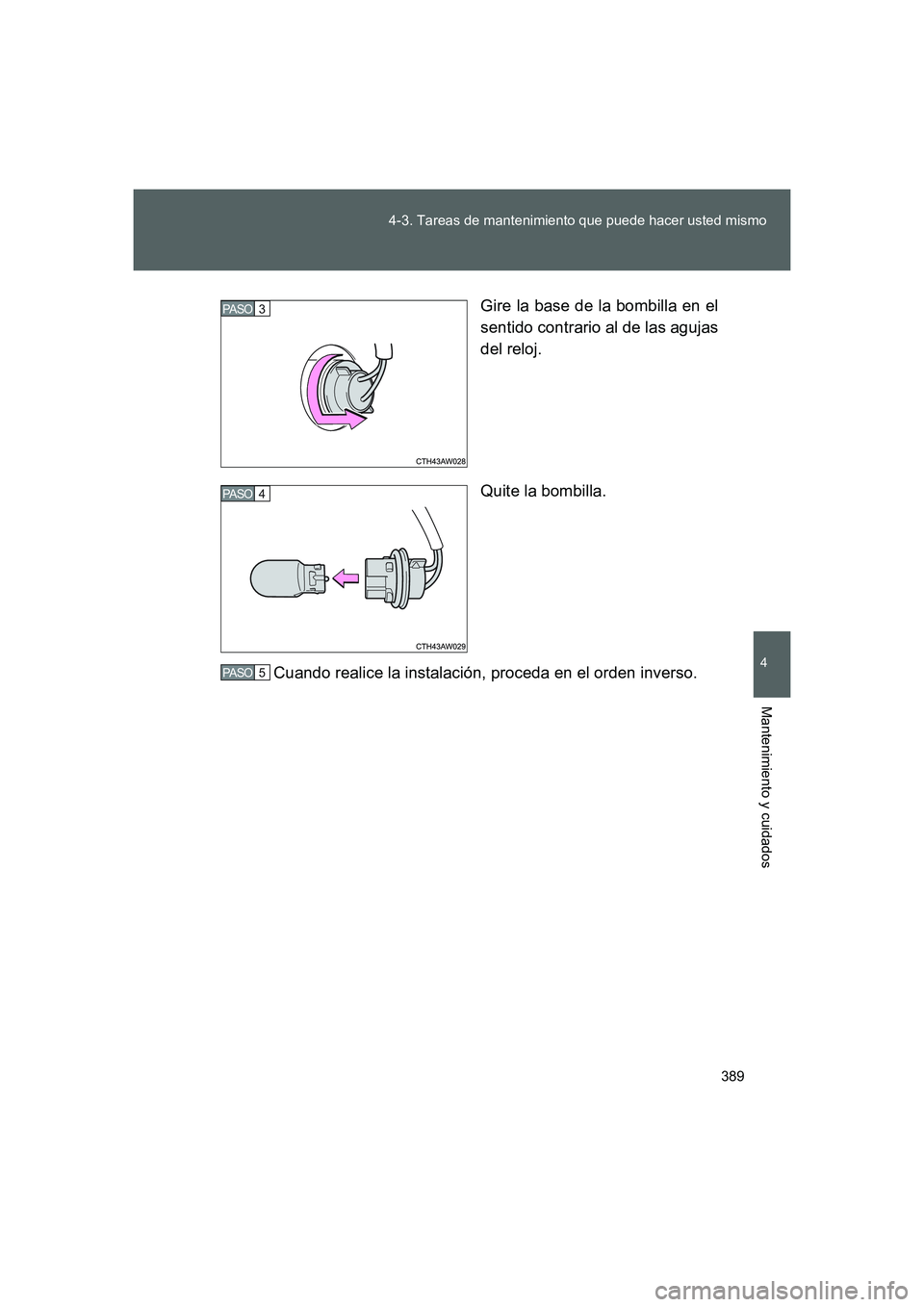

FT86_ESGire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
3 PA S O
4 PA S O
5 PA S O
86_OM_ES_OM18062S.book 389 ページ ２０１５年４月３日　金曜日　午後２時１７分

390 4-3. Tareas de mantenimiento que puede hacer usted mismo

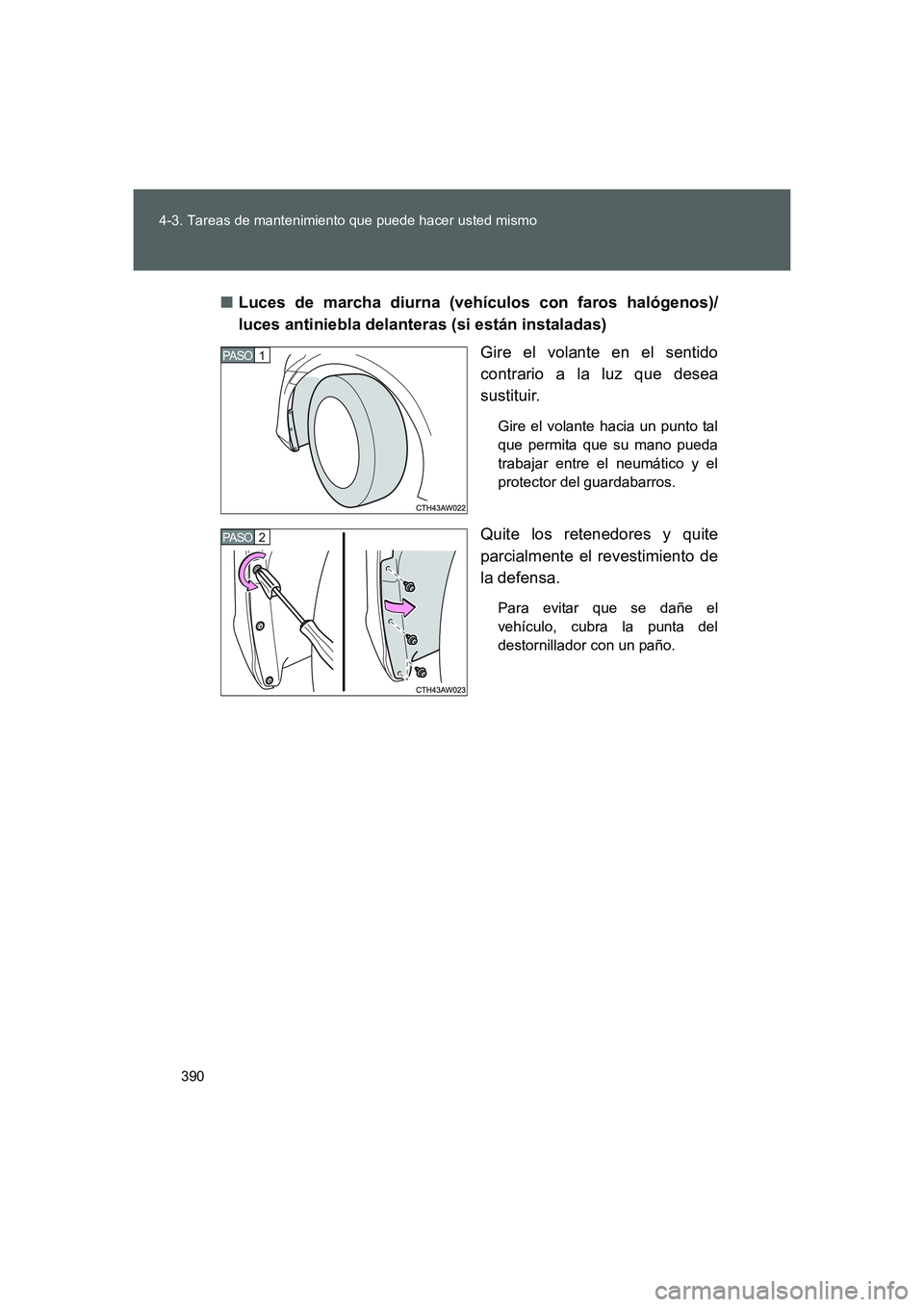

FT86_ES■Luces de marcha diurna (vehículos con faros halógenos)/
luces antiniebla delanteras (si están instaladas)
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite los retenedores y quite
parcialmente el revestimiento de
la defensa.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 390 ページ ２０１５年４月３日　金曜日　午後２時１７分

391 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

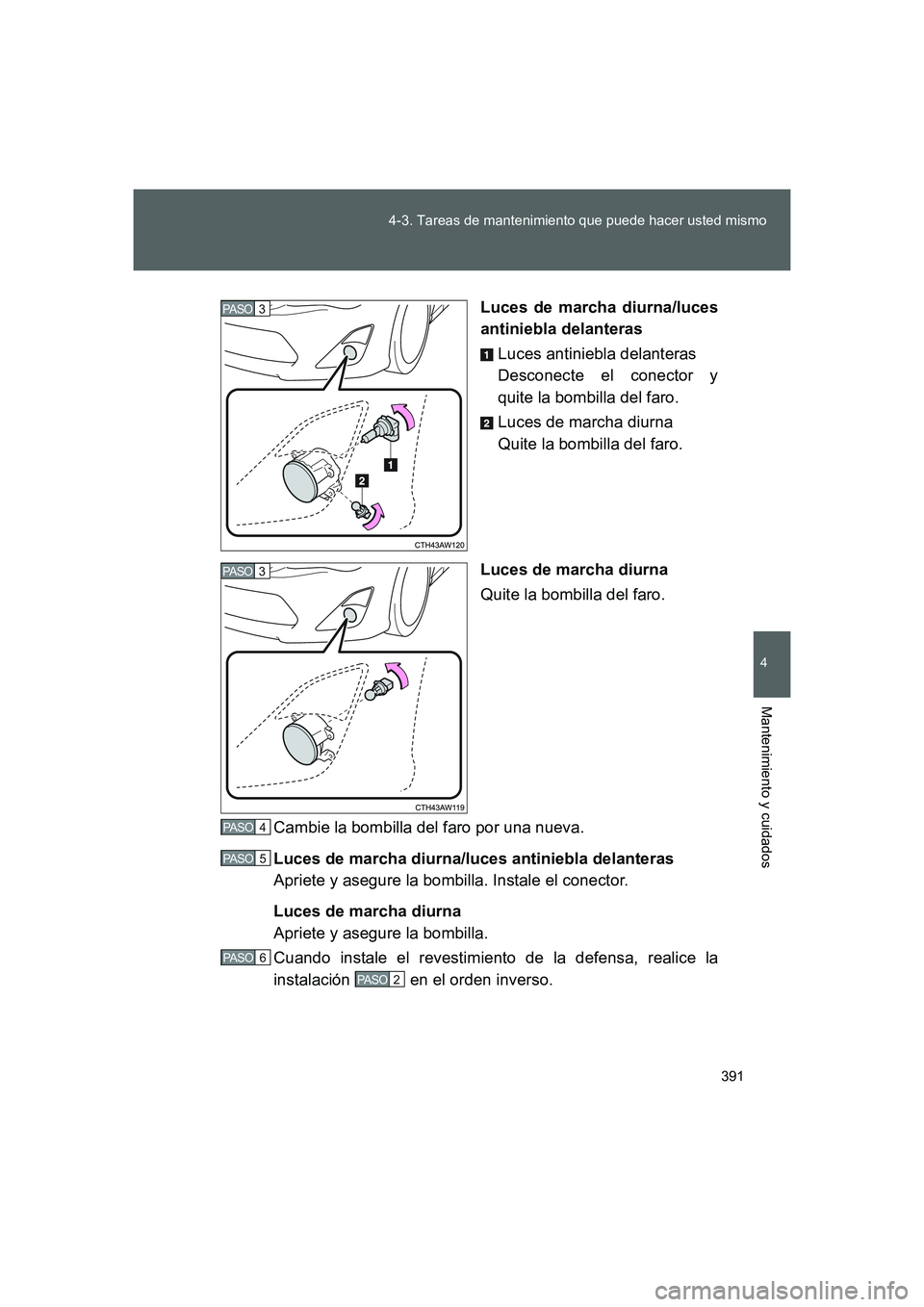

FT86_ESLuces de marcha diurna/luces
antiniebla delanteras
Luces antiniebla delanteras
Desconecte el conector y
quite la bombilla del faro.
Luces de marcha diurna
Quite la bombilla del faro.
Luces de marcha diurna
Quite la bombilla del faro.
Cambie la bombilla del faro por una nueva.
Luces de marcha diurna/luces antiniebla delanteras
Apriete y asegure la bombilla. Instale el conector.
Luces de marcha diurna
Apriete y asegure la bombilla.
Cuando instale el revestimiento de la defensa, realice la
instalación en el orden inverso.
3 PA S O
3 PA S O
5 PA S O 4 PA S O
5 PA S O 5 PA S O
5 PA S O 6 PA S O
5 PA S O 2 PA S O
86_OM_ES_OM18062S.book 391 ページ ２０１５年４月３日　金曜日　午後２時１７分

392 4-3. Tareas de mantenimiento que puede hacer usted mismo

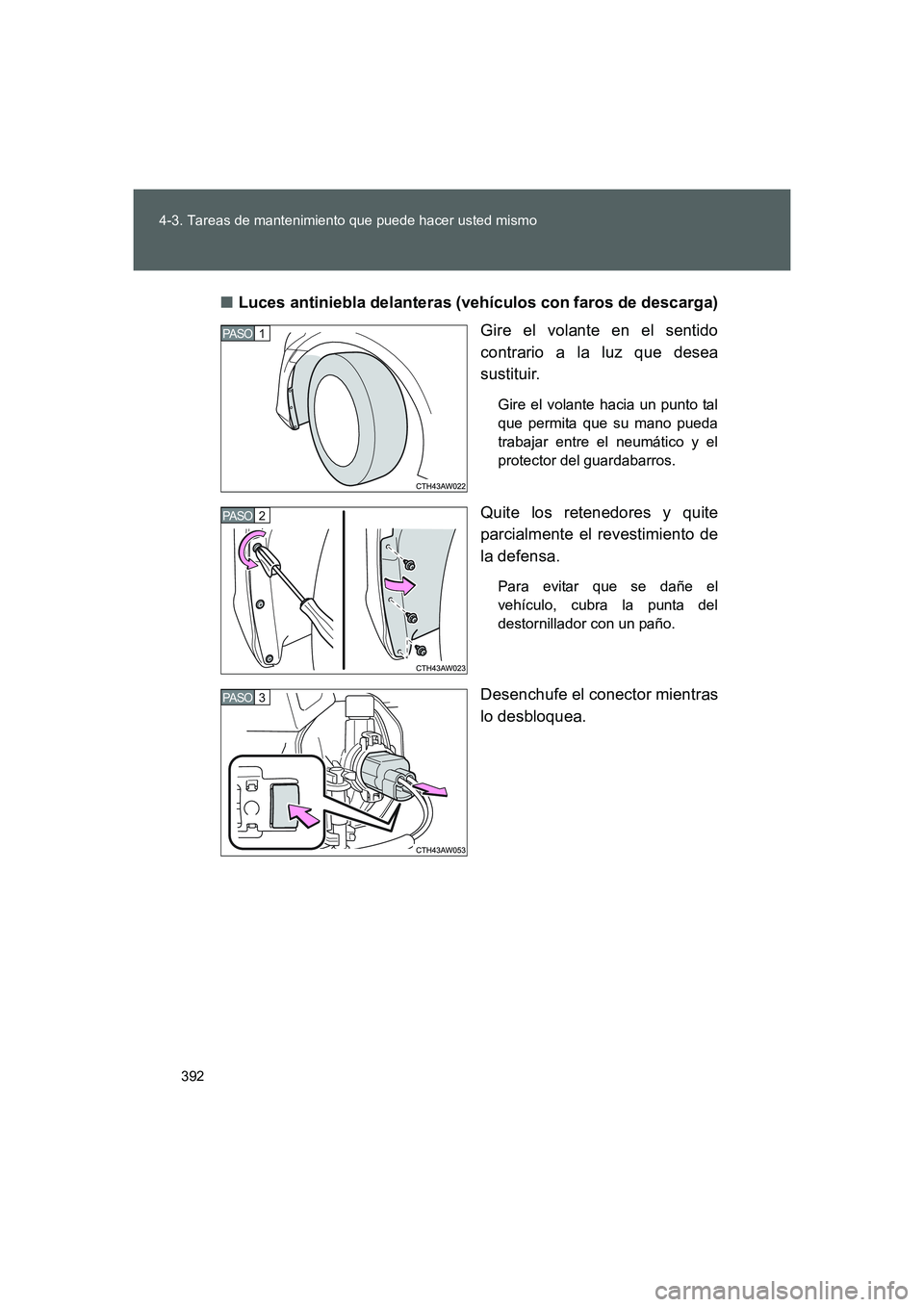

FT86_ES■Luces antiniebla delanteras (vehículos con faros de descarga)
Gire el volante en el sentido
contrario a la luz que desea
sustituir.
Gire el volante hacia un punto tal
que permita que su mano pueda
trabajar entre el neumático y el
protector del guardabarros.
Quite los retenedores y quite
parcialmente el revestimiento de
la defensa.
Para evitar que se dañe el
vehículo, cubra la punta del
destornillador con un paño.
Desenchufe el conector mientras
lo desbloquea.
1 PA S O
2 PA S O
3 PA S O
