2016 TOYOTA GT86 Manuale de Empleo (in Spanish)

137 1-7. Información de seguridad
1
Antes de conducir
FT86_ES
PRECAUCION
■Si los cojines de aire SRS se despliegan
No toque los componentes del sistema del cojín de aire SRS lateral
alrededor del respaldo del asiento delantero con las manos descubiertas
justo después del despliegue. Si lo hace se pueden ocasionar quemaduras
debido a que los componentes pueden estar muy calientes como resultado
del despliegue.
Tras el despliegue, no toque ninguna parte del sistema del cojín de aire SRS
de protección de cortinilla (desde el pilar delantero a la parte del lado del
techo sobre el asiento trasero). Si lo hace se pueden ocasionar quemaduras
debido a que los componentes pueden estar muy calientes como resultado
del despliegue.
●La parte de los pilares delanteros, los
pilares traseros o las guarniciones
(almohadillado) del raíl lateral del techo
que contiene los cojines de aire de
protección de cortinilla está rayada,
agrietada o dañada de algún otro modo
en su parte interior.
86_OM_ES_OM18062S.book 137 ページ ２０１５年４月３日　金曜日　午後２時１７分

138 1-7. Información de seguridad
FT86_ES
PRECAUCION
■Precauciones relacionadas con el cojín de aire SRS
Tenga presentes las siguientes precauciones relativas a los cojines de aire.
En caso contrario, se pueden producir lesiones graves o la muerte.
●El conductor y todos los pasajeros del vehículo deben usar sus cinturones
de seguridad correctamente.
Los cojines de aire SRS son dispositivos adicionales que se usarán con
los cinturones de seguridad.
●El airbag del conductor SRS se infla con una fuerza considerable y puede
provocar lesiones graves o mortales, en especial si el conductor está muy
cerca del cojín de aire.
Debido a que la zona de riesgo del airbag del conductor son los primeros
50 - 75 mm (2 - 3 pul.) de inflado, colocándose usted a 250 mm (10 pul.)
del airbag del conductor, obtendrá un claro margen de seguridad. Esta
distancia se mide desde el centro del volante hasta su esternón. Si se
sienta a menos de 250 mm (10 pul.) alejado, puede cambiar su posición
de conducción en distintas formas:
• Desplace el asiento hacia atrás lo máximo posible siempre que pueda
alcanzar los pedales con comodidad.
• Recline ligeramente el respaldo del asiento. Aunque el diseño del
vehículo varía, muchos conductores pueden lograr obtener los 250
mm (10 pul.) de distancia, incluso con el asiento del conductor
desplazado totalmente hasta delante, simplemente reclinando un poco
el respaldo del asiento. Si la carretera se ve con dificultad al reclinar el
respaldo del asiento, elévese utilizando un cojín firme que no resbale o
eleve el asiento si el vehículo dispone de esa característica.
• Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el cojín
de aire queda orientado hacia su pecho en lugar de hacia su cabeza y
cuello.
El asiento se debe ajustar según se recomienda anteriormente, siempre
que se mantenga el control de los pedales, el volante y la visión de los
controles del tablero de instrumentos.
86_OM_ES_OM18062S.book 138 ページ ２０１５年４月３日　金曜日　午後２時１７分

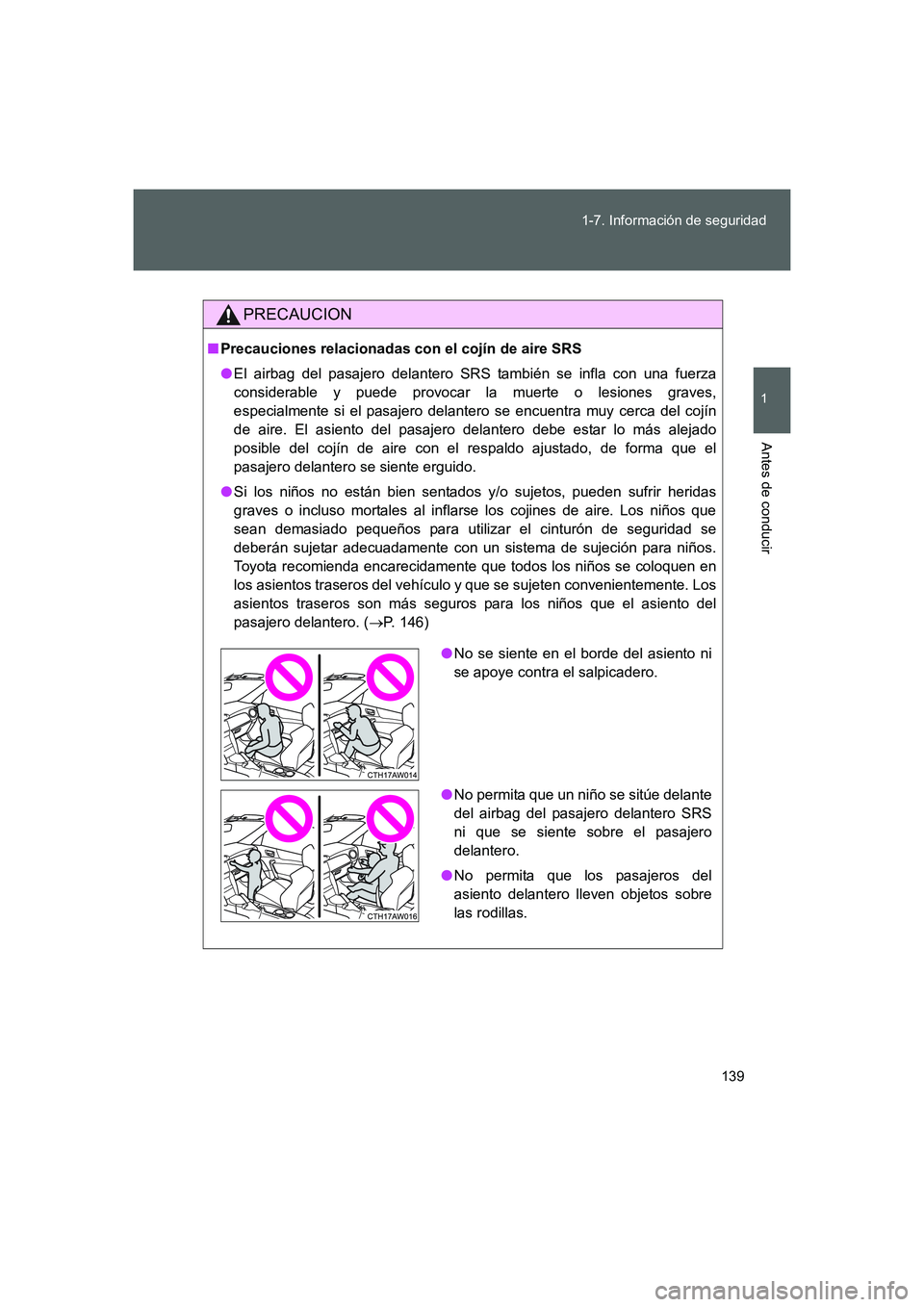

139 1-7. Información de seguridad
1
Antes de conducir
FT86_ES
PRECAUCION
■Precauciones relacionadas con el cojín de aire SRS
●El airbag del pasajero delantero SRS también se infla con una fuerza
considerable y puede provocar la muerte o lesiones graves,
especialmente si el pasajero delantero se encuentra muy cerca del cojín
de aire. El asiento del pasajero delantero debe estar lo más alejado
posible del cojín de aire con el respaldo ajustado, de forma que el
pasajero delantero se siente erguido.
●Si los niños no están bien sentados y/o sujetos, pueden sufrir heridas
graves o incluso mortales al inflarse los cojines de aire. Los niños que
sean demasiado pequeños para utilizar el cinturón de seguridad se
deberán sujetar adecuadamente con un sistema de sujeción para niños.
Toyota recomienda encarecidamente que todos los niños se coloquen en
los asientos traseros del vehículo y que se sujeten convenientemente. Los
asientos traseros son más seguros para los niños que el asiento del
pasajero delantero. (→P. 146)
●No se siente en el borde del asiento ni
se apoye contra el salpicadero.
●No permita que un niño se sitúe delante
del airbag del pasajero delantero SRS
ni que se siente sobre el pasajero
delantero.
●No permita que los pasajeros del
asiento delantero lleven objetos sobre
las rodillas.
86_OM_ES_OM18062S.book 139 ページ ２０１５年４月３日　金曜日　午後２時１７分

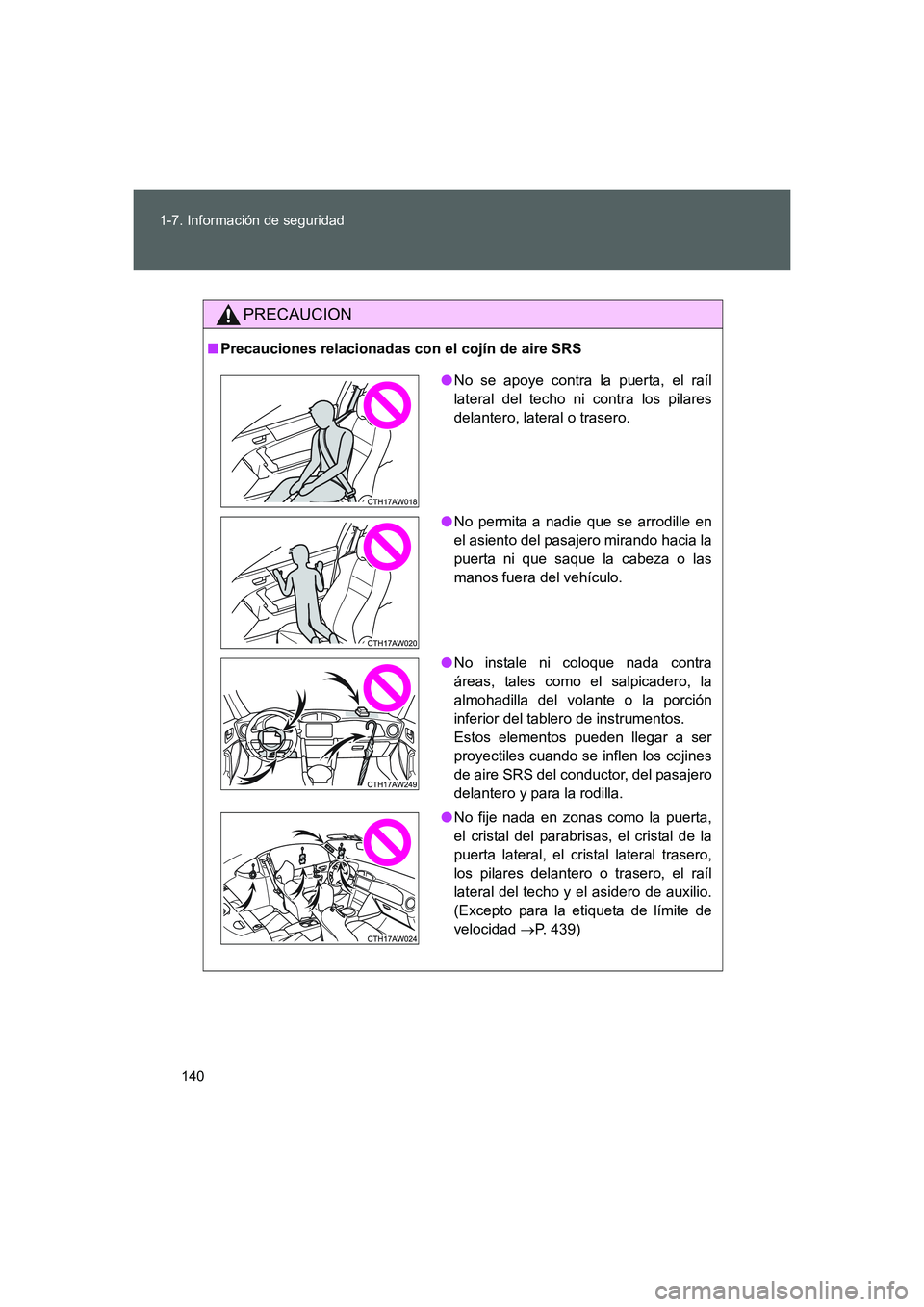

140 1-7. Información de seguridad
FT86_ES
PRECAUCION
■Precauciones relacionadas con el cojín de aire SRS
●No se apoye contra la puerta, el raíl
lateral del techo ni contra los pilares
delantero, lateral o trasero.
●No permita a nadie que se arrodille en
el asiento del pasajero mirando hacia la
puerta ni que saque la cabeza o las
manos fuera del vehículo.
●No instale ni coloque nada contra
áreas, tales como el salpicadero, la
almohadilla del volante o la porción
inferior del tablero de instrumentos.
Estos elementos pueden llegar a ser
proyectiles cuando se inflen los cojines
de aire SRS del conductor, del pasajero
delantero y para la rodilla.
●No fije nada en zonas como la puerta,
el cristal del parabrisas, el cristal de la
puerta lateral, el cristal lateral trasero,
los pilares delantero o trasero, el raíl
lateral del techo y el asidero de auxilio.
(Excepto para la etiqueta de límite de
velocidad →P. 439)
86_OM_ES_OM18062S.book 140 ページ ２０１５年４月３日　金曜日　午後２時１７分

141 1-7. Información de seguridad
1
Antes de conducir
FT86_ES
PRECAUCION
■Precauciones relacionadas con el cojín de aire SRS
●Si la cubierta de vinilo se encuentra en la zona en la que se inflará el cojín
de aire SRS para las rodillas, no se olvide de retirarla.
●No utilice accesorios para los asientos que tapen las zonas donde se
despliegan los airbags laterales SRS, ya que podrían interferir en el
inflado de los cojines de aire. Estos accesorios pueden impedir que los
cojines de aire laterales se activen correctamente, pueden deshabilitar el
sistema o bien pueden ocasionar que los cojines de aire laterales se inflen
de forma accidental, provocando la muerte o lesiones graves.
●No golpee ni aplique niveles significativos de fuerza en el área de los
componentes del airbag SRS (→P. 119).
De lo contrario se puede ocasionar que los cojines de aire SRS funcionen
incorrectamente.
●No toque ningún componente inmediatamente después del despliegue
(inflado) de los cojines de aire SRS, ya que puede estar caliente.
●Si es difícil respirar después de que el cojín de aire SRS se haya
desplegado, abra una puerta o ventanilla para que entre aire fresco o
salga del vehículo siempre que no implique ningún peligro. Lávese lo
antes posible para eliminar los residuos y evitar así que la piel se irrite.
●Si las zonas en las que se encuentran colocados los cojines de aire SRS,
como la almohadilla del volante y los embellecedores de los pilares
delanteros y traseros, están dañadas o agrietadas, lleve su vehículo a un
concesionario Toyota autorizado, a cualquier taller, o a otro profesional
con la cualificación y el equipo necesarios.
●Vehículos sin sistema de llave
inteligente: No coloque sobre la llave
objetos pesados, puntiagudos o duros,
tales como llaves o accesorios. Dichos
objetos pueden dificultar que se infle el
cojín de aire SRS para las rodillas o ser
proyectados hacia la zona del asiento
del conductor por la fuerza del
despliegue del cojín de aire,
ocasionando un peligro.
86_OM_ES_OM18062S.book 141 ページ ２０１５年４月３日　金曜日　午後２時１７分

142 1-7. Información de seguridad
FT86_ES
PRECAUCION
■Precauciones relacionadas con el cojín de aire SRS
●El cojín de aire SRS lateral y el cojín de aire SRS de protección de
cortinilla están diseñados sólo para ser suplementarios de la protección
principal proporcionada por el cinturón de seguridad. No sustituyen la
necesidad de abrocharse los cinturones de seguridad. También es
importante ponerse el cinturón de seguridad para ayudar a evitar lesiones
que pueden resultar cuando un ocupante no está sentado en la posición
derecha adecuada.
■Modificación y desecho de los componentes del sistema de cojines de
aire SRS
No deseche su vehículo ni realice cualquiera de las modificaciones
siguientes sin consultar a un concesionario o taller Toyota autorizado, u otro
profesional con la cualificación y el equipo necesarios.
Los cojines de aire SRS pueden funcionar incorrectamente o activarse
(inflarse) accidentalmente, ocasionando lesiones graves o la muerte.
●Instalación, extracción, desmontaje y reparación de los cojines de aire
SRS.
●Reparaciones, modificaciones, desmontaje o sustitución del volante,
tablero de instrumentos, salpicadero, asientos o tapicería de los asientos,
pilares delantero, lateral y trasero o raíles laterales del techo.
●Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero o lateral del habitáculo del ocupante.
●Instalación de un protector de la rejilla delantera (barras parachoques,
barra contra canguros, etc.), quitanieves, tornos.
●Modificaciones en el sistema de suspensión del vehículo.
●Instalación de dispositivos electrónicos, como radios bidireccionales
móviles y reproductores de CD.
●Instalación de dispositivos electrónicos como transmisores de RF y
reproductores de CD.
●Modificaciones en el vehículo para adaptarlo a personas con
discapacidades físicas.
86_OM_ES_OM18062S.book 142 ページ ２０１５年４月３日　金曜日　午後２時１７分

143 1-7. Información de seguridad
1
Antes de conducir
FT86_ES
Monitor del sistema de cojín de aire SRS
■Luz de aviso SRS
Un sistema de diagnóstico
monitorea continuamente la
disposición del sistema del cojín
de aire SRS (incluyendo los
pretensores del cinturón de
seguridad delantero) mientras se
conduce el vehículo. La luz de
aviso del sistema SRS mostrará
un funcionamiento del sistema
normal iluminándose durante
aproximadamente 6 segundos
cuando el interruptor del motor
se gira a la posición “ON”
(vehículos sin sistema de llave
inteligente), o el interruptor
“ENGINE START STOP” se gira
hacia el modo IGNITION ON
(vehículos con sistema de llave
inteligente).
Los siguientes componentes son monitoreados por el indicador.
●Sensor secundario delantero
• Lado derecho
• Lado izquierdo
●Módulo de control del cojín de aire (incluyendo los sensores de
impacto)
86_OM_ES_OM18062S.book 143 ページ ２０１５年４月３日　金曜日　午後２時１７分

144 1-7. Información de seguridad
FT86_ES●Módulo del cojín de aire delantero
• Lado del conductor
• Lado del pasajero delantero
●Módulo del cojín de aire para las rodillas (lado del conductor)
●Sensor del cojín de aire lateral
• Lado derecho del pilar central
• Lado izquierdo del pilar central
●Módulo del cojín de aire lateral
• Lado del conductor
• Lado del pasajero delantero
●Sensor del cojín de aire de protección de cortinilla
• Lado derecho del alojamiento de la rueda trasera
• Lado izquierdo del alojamiento de la rueda trasera
●Módulo del cojín de aire de protección de cortinilla
• Lado derecho
• Lado izquierdo
●Sensor de seguridad satelital (bajo el centro de los asientos
traseros)
●Pretensor de cinturón de seguridad
• Lado del conductor
• Lado del pasajero delantero
●Todo el cableado relacionado
●Sensor de impacto de puerta
• Lado derecho
• Lado izquierdo
●Interruptor de desactivación del cojín de aire delantero del
pasajero delantero (lado del pasajero del tablero de instrumentos)
●Indicador de ENCENDIDO y APAGADO del cojín de aire delantero
del pasajero delantero
86_OM_ES_OM18062S.book 144 ページ ２０１５年４月３日　金曜日　午後２時１７分
