425 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
FT86_ES
Una
vez(Parpadea
en amarillo
durante 15
segundos.)
Luz indicadora del sistema
de llave inteligente
No pudo detectarse la llave
electrónica en el vehículo
incluso después de pulsar el
interruptor “ENGINE START
STOP” una vez.Vehículos con
transmisión
automática:
Ponga en
contacto la
llave
electrónica y
el interruptor
“ENGINE
START
STOP”
mientras pisa
el pedal del
freno.
Vehículos con
transmisión
manual:
Ponga en
contacto la
llave
electrónica y
el interruptor
“ENGINE
START
STOP”
mientras pisa
el pedal del
embrague.
Indicador
acústico
interiorIndicador
acústico
exteriorLuz de
avisoLuz de aviso/InformaciónProcedimiento
correctivo
86_OM_ES_OM18062S.book 425 ページ ２０１５年４月３日　金曜日　午後２時１７分

426
5-2. Pasos necesarios en caso de emergencia
FT86_ES

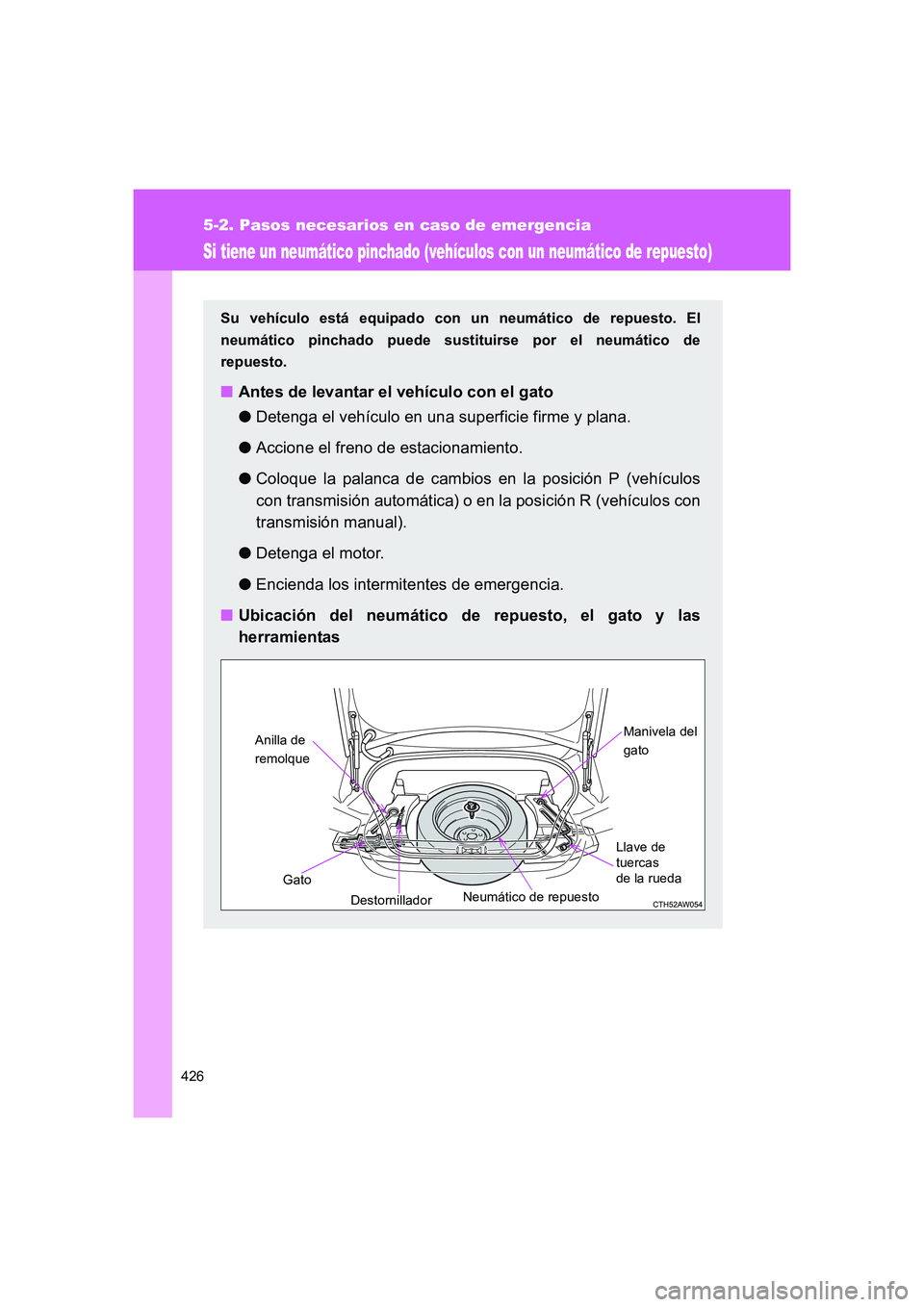

Si tiene un neumático pinchado (vehículos con un neumático de repuesto)
Su vehículo está equipado con un neumático de repuesto. El
neumático pinchado puede sustituirse por el neumático de
repuesto.
■Antes de levantar el vehículo con el gato
●Detenga el vehículo en una superficie firme y plana.
●Accione el freno de estacionamiento.
●Coloque la palanca de cambios en la posición P (vehículos
con transmisión automática) o en la posición R (vehículos con
transmisión manual).
●Detenga el motor.
●Encienda los intermitentes de emergencia.
■Ubicación del neumático de repuesto, el gato y las
herramientas
Manivela del
gato
Neumático de repuesto Anilla de
remolque
Destornillador GatoLlave de
tuercas
de la rueda
86_OM_ES_OM18062S.book 426 ページ ２０１５年４月３日　金曜日　午後２時１７分

5
427 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
FT86_ES

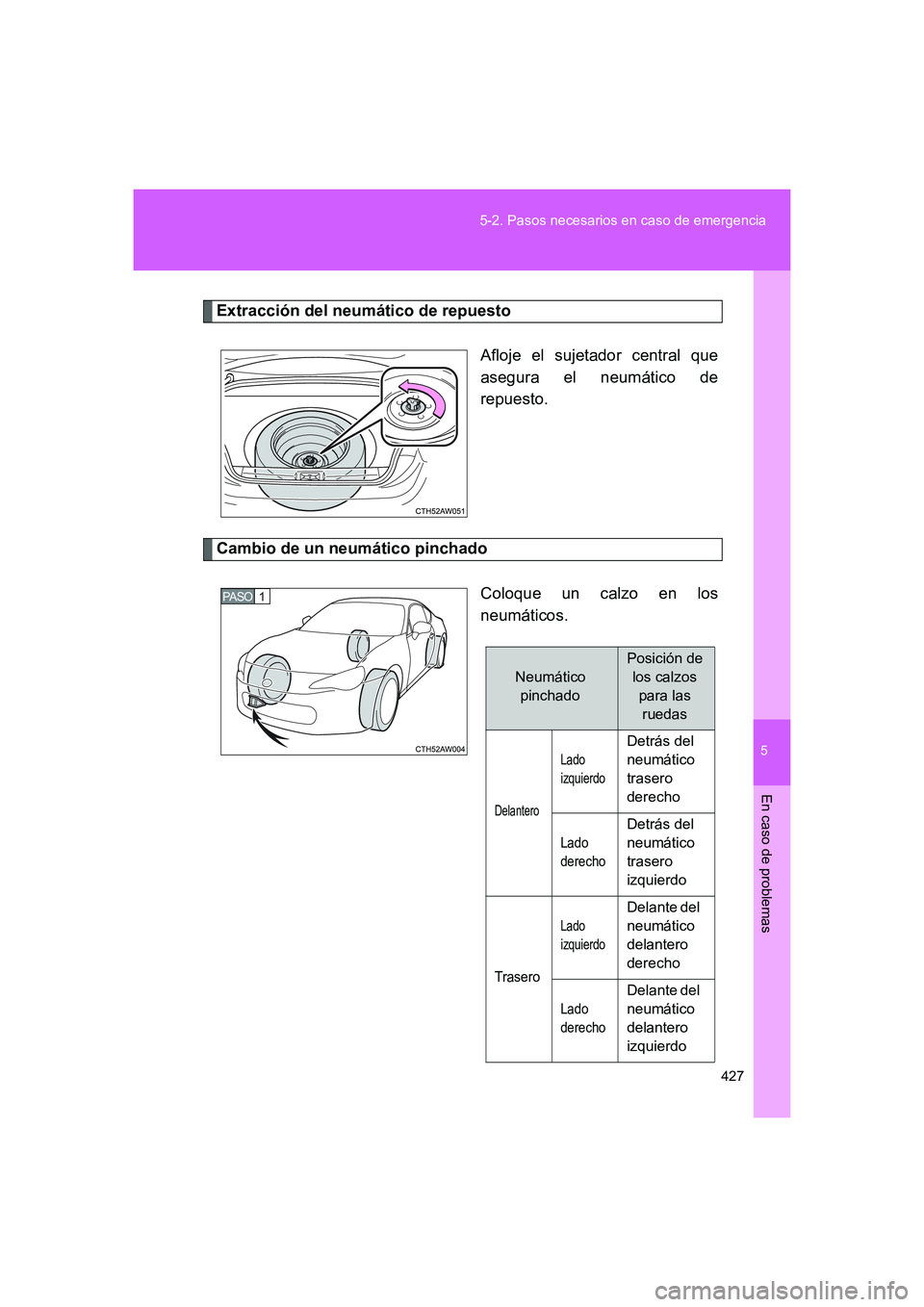

Extracción del neumático de repuesto
Afloje el sujetador central que
asegura el neumático de
repuesto.
Cambio de un neumático pinchado
Coloque un calzo en los
neumáticos.
1 PA S O
Neumático
pinchado
Posición de
los calzos
para las
ruedas
Delantero
Lado
izquierdo
Detrás del
neumático
trasero
derecho
Lado
derecho
Detrás del
neumático
trasero
izquierdo
Trasero
Lado
izquierdo
Delante del
neumático
delantero
derecho
Lado
derecho
Delante del
neumático
delantero
izquierdo
86_OM_ES_OM18062S.book 427 ページ ２０１５年４月３日　金曜日　午後２時１７分

428 5-2. Pasos necesarios en caso de emergencia

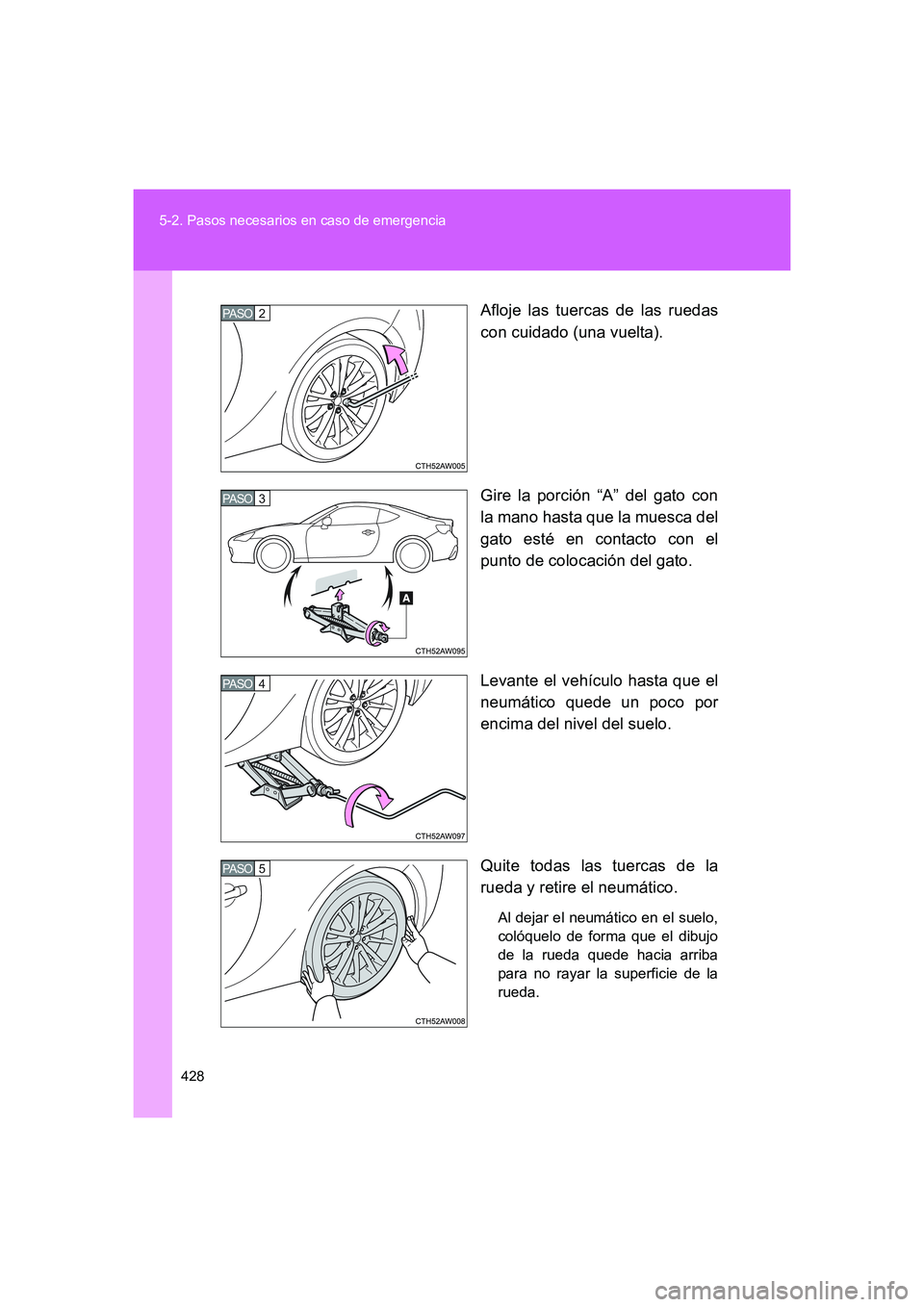

FT86_ESAfloje las tuercas de las ruedas
con cuidado (una vuelta).
Gire la porción “A” del gato con
la mano hasta que la muesca del
gato esté en contacto con el
punto de colocación del gato.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Quite todas las tuercas de la
rueda y retire el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo
de la rueda quede hacia arriba
para no rayar la superficie de la
rueda.
2 PA S O
3 PA S O
4 PA S O
5 PA S O
86_OM_ES_OM18062S.book 428 ページ ２０１５年４月３日　金曜日　午後２時１７分

5
429 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
FT86_ES

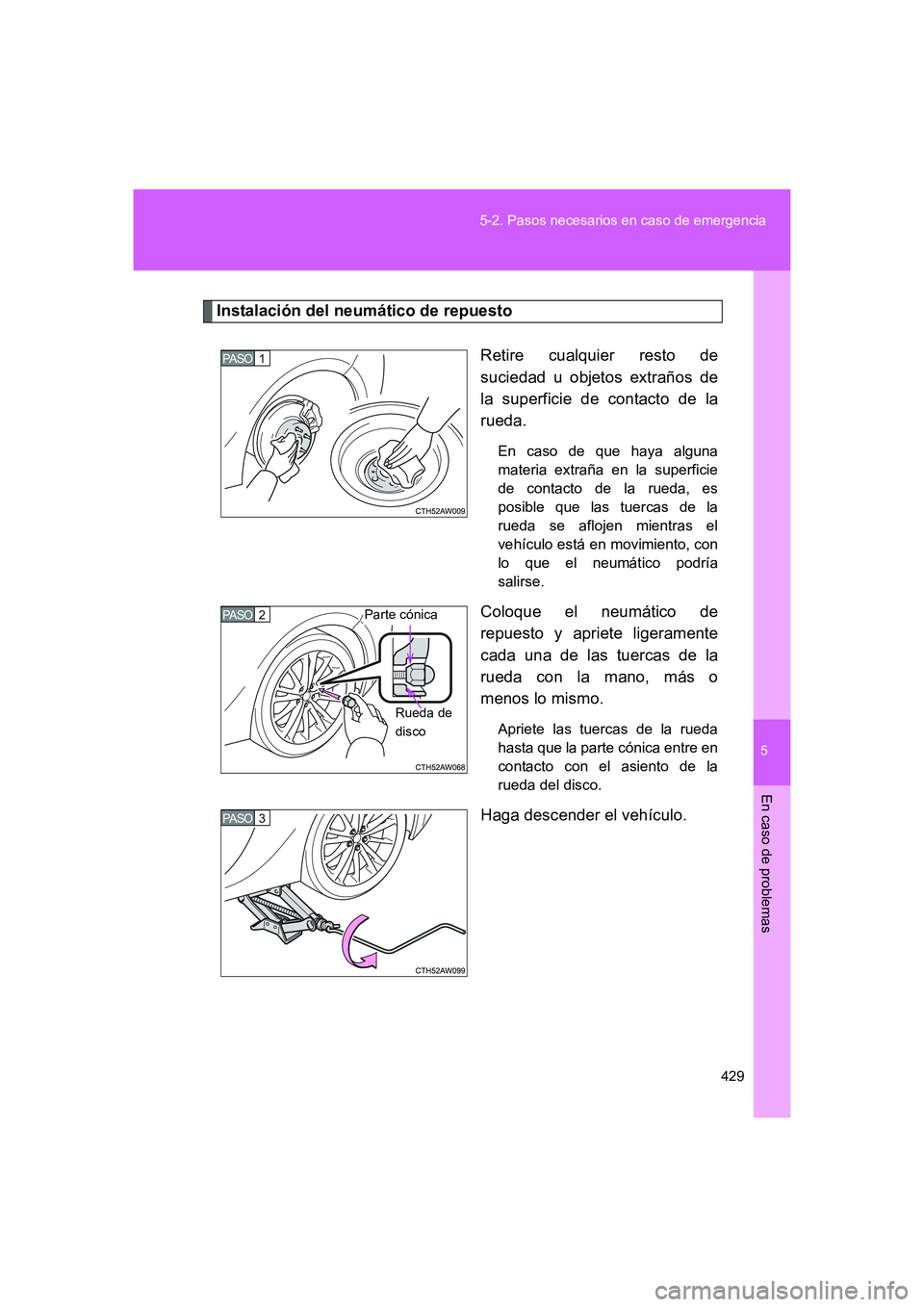

Instalación del neumático de repuesto
Retire cualquier resto de
suciedad u objetos extraños de
la superficie de contacto de la
rueda.
En caso de que haya alguna
materia extraña en la superficie
de contacto de la rueda, es
posible que las tuercas de la
rueda se aflojen mientras el
vehículo está en movimiento, con
lo que el neumático podría
salirse.
Coloque el neumático de
repuesto y apriete ligeramente
cada una de las tuercas de la
rueda con la mano, más o
menos lo mismo.
Apriete las tuercas de la rueda
hasta que la parte cónica entre en
contacto con el asiento de la
rueda del disco.
Haga descender el vehículo.
1 PA S O
Rueda de
disco
Parte cónica2 PA S O
3 PA S O
86_OM_ES_OM18062S.book 429 ページ ２０１５年４月３日　金曜日　午後２時１７分

430 5-2. Pasos necesarios en caso de emergencia

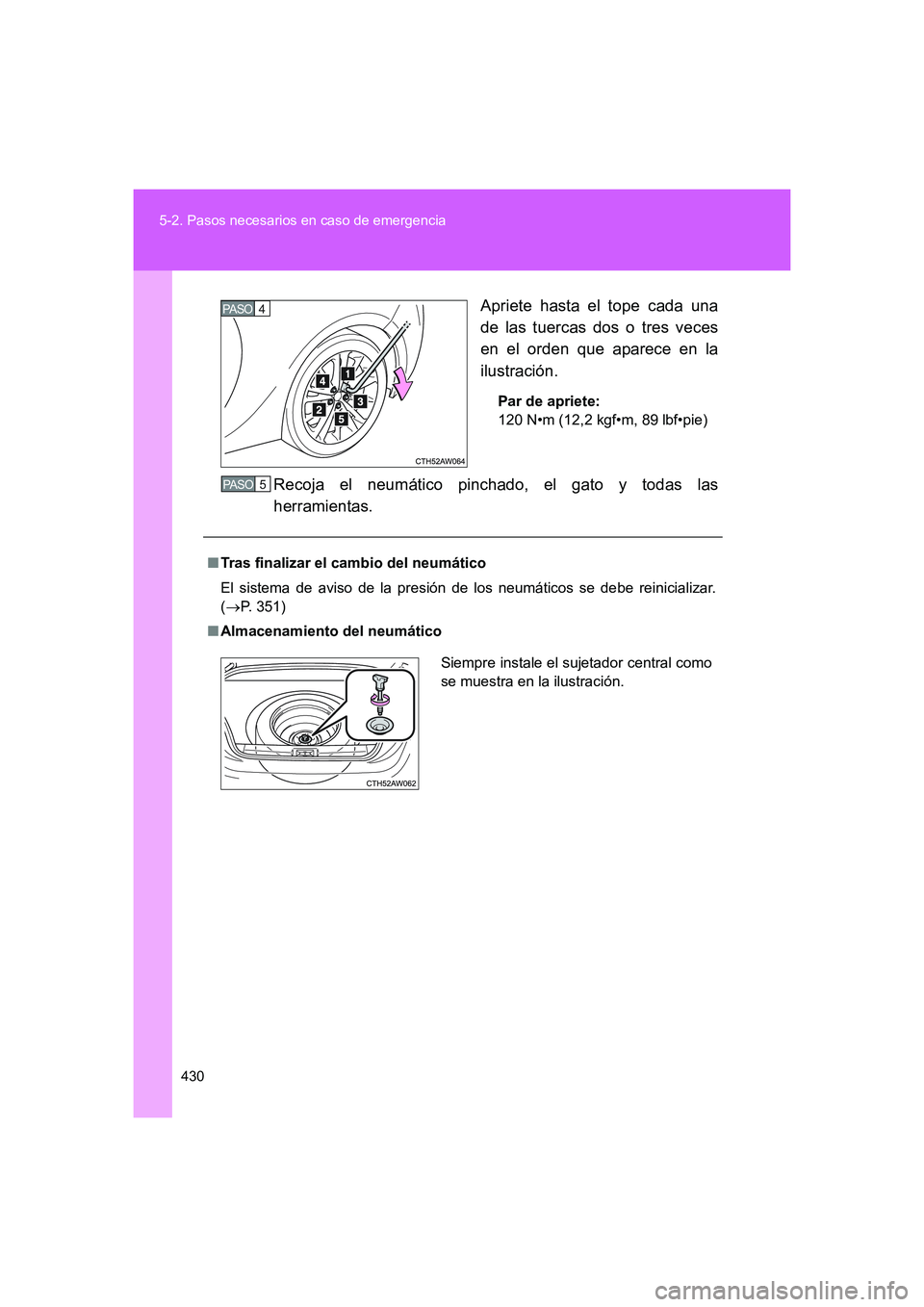

FT86_ESApriete hasta el tope cada una
de las tuercas dos o tres veces
en el orden que aparece en la
ilustración.
Par de apriete:
120 N•m (12,2 kgf•m, 89 lbf•pie)
Recoja el neumático pinchado, el gato y todas las
herramientas.
4 PA S O
■Tras finalizar el cambio del neumático
El sistema de aviso de la presión de los neumáticos se debe reinicializar.
(→P. 351)
■Almacenamiento del neumático
5 PA S O
Siempre instale el sujetador central como
se muestra en la ilustración.
86_OM_ES_OM18062S.book 430 ページ ２０１５年４月３日　金曜日　午後２時１７分

5
431 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
FT86_ES

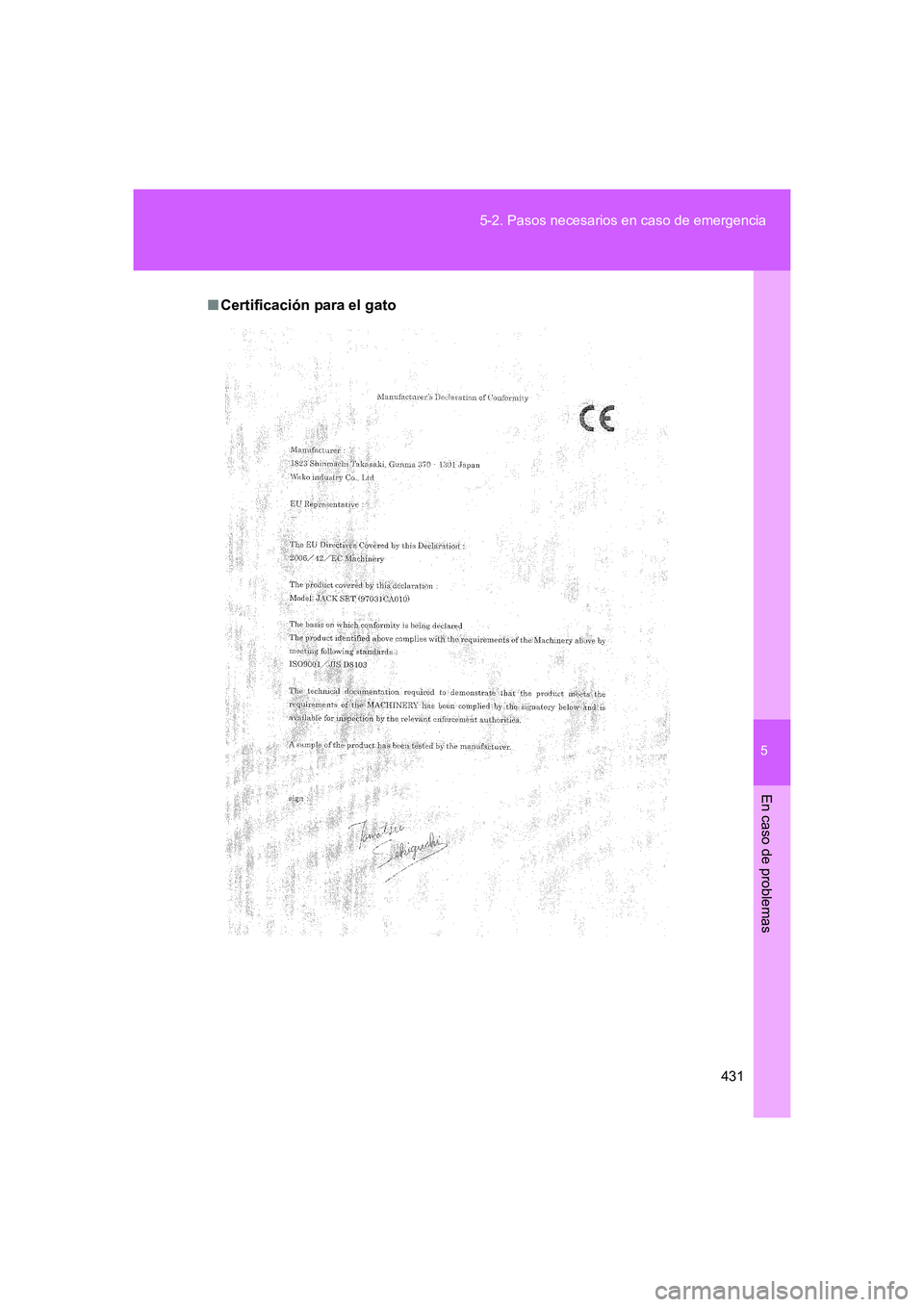

■Certificación para el gato
86_OM_ES_OM18062S.book 431 ページ ２０１５年４月３日　金曜日　午後２時１７分

432 5-2. Pasos necesarios en caso de emergencia
FT86_ES
PRECAUCION
■Uso del gato para neumáticos
El uso incorrecto del gato podría provocar la caída repentina del vehículo y
ocasionar lesiones graves e incluso mortales.
●No utilice el gato para neumáticos con ninguna otra finalidad que no sea
cambiar los neumáticos o colocar y quitar cadenas de nieve.
●Solo utilice el gato hidráulico que viene incluido en este vehículo para
cambiar un neumático de repuesto.
No lo utilice en otros vehículos, y no utilice otros gatos hidráulicos para
cambiar los neumáticos en este vehículo.
●Compruebe siempre que el gato está bien fijado en el punto de
colocación.
●No coloque ninguna parte del cuerpo debajo del vehículo levantado con el
gato.
●No encienda ni arranque el motor con el vehículo levantado por el gato.
●No levante el vehículo con alguna persona en el interior.
●Al levantar el vehículo, no coloque ningún objeto encima o debajo del
gato.
●No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
●Utilice un soporte de gato si es necesario para introducirse bajo el
vehículo.
Extreme las precauciones al descender el vehículo para asegurarse de que
no resulte herida ninguna persona que esté trabajando en el vehículo o
cerca del mismo.
