4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES

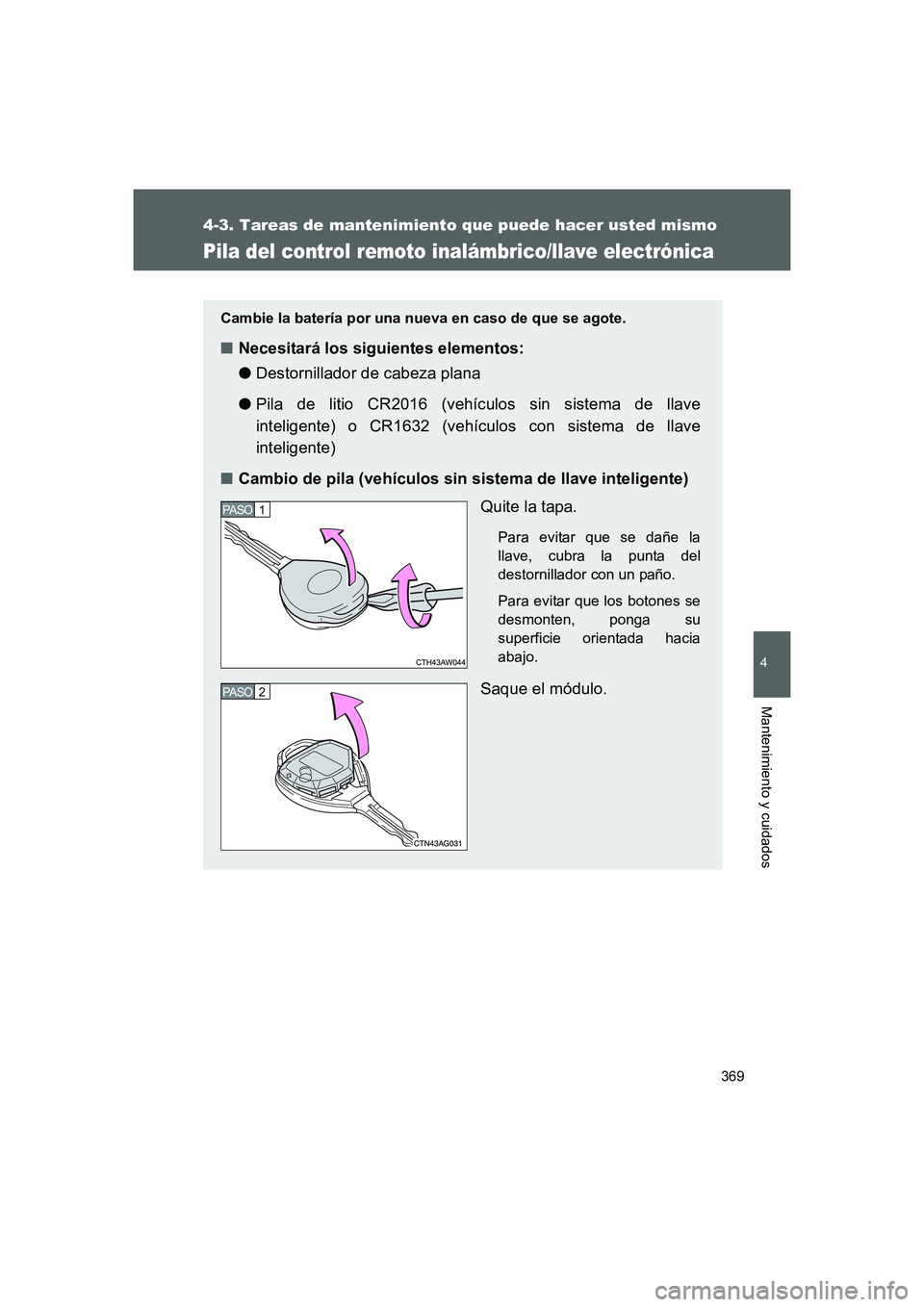

Pila del control remoto inalámbrico/llave electrónica
Cambie la batería por una nueva en caso de que se agote.
■Necesitará los siguientes elementos:
●Destornillador de cabeza plana
●Pila de litio CR2016 (vehículos sin sistema de llave
inteligente) o CR1632 (vehículos con sistema de llave
inteligente)
■Cambio de pila (vehículos sin sistema de llave inteligente)
Quite la tapa.
Para evitar que se dañe la
llave, cubra la punta del
destornillador con un paño.
Para evitar que los botones se
desmonten, ponga su
superficie orientada hacia
abajo.
Saque el módulo.
1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 369 ページ ２０１５年４月３日　金曜日　午後２時１７分

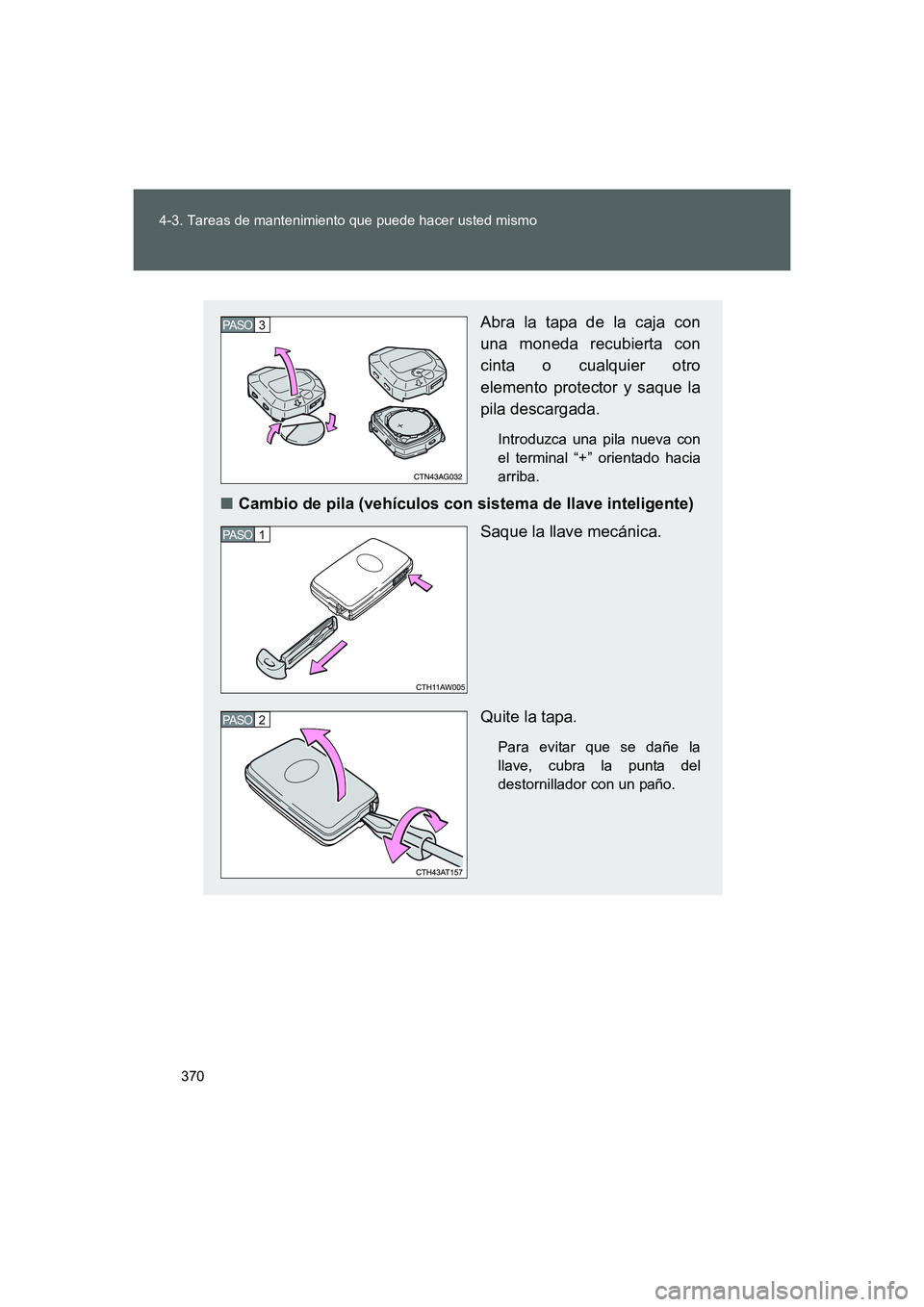

370 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
Abra la tapa de la caja con
una moneda recubierta con
cinta o cualquier otro
elemento protector y saque la
pila descargada.
Introduzca una pila nueva con
el terminal “+” orientado hacia
arriba.
■Cambio de pila (vehículos con sistema de llave inteligente)
Saque la llave mecánica.
Quite la tapa.
Para evitar que se dañe la
llave, cubra la punta del
destornillador con un paño.
3 PA S O
1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 370 ページ ２０１５年４月３日　金曜日　午後２時１７分

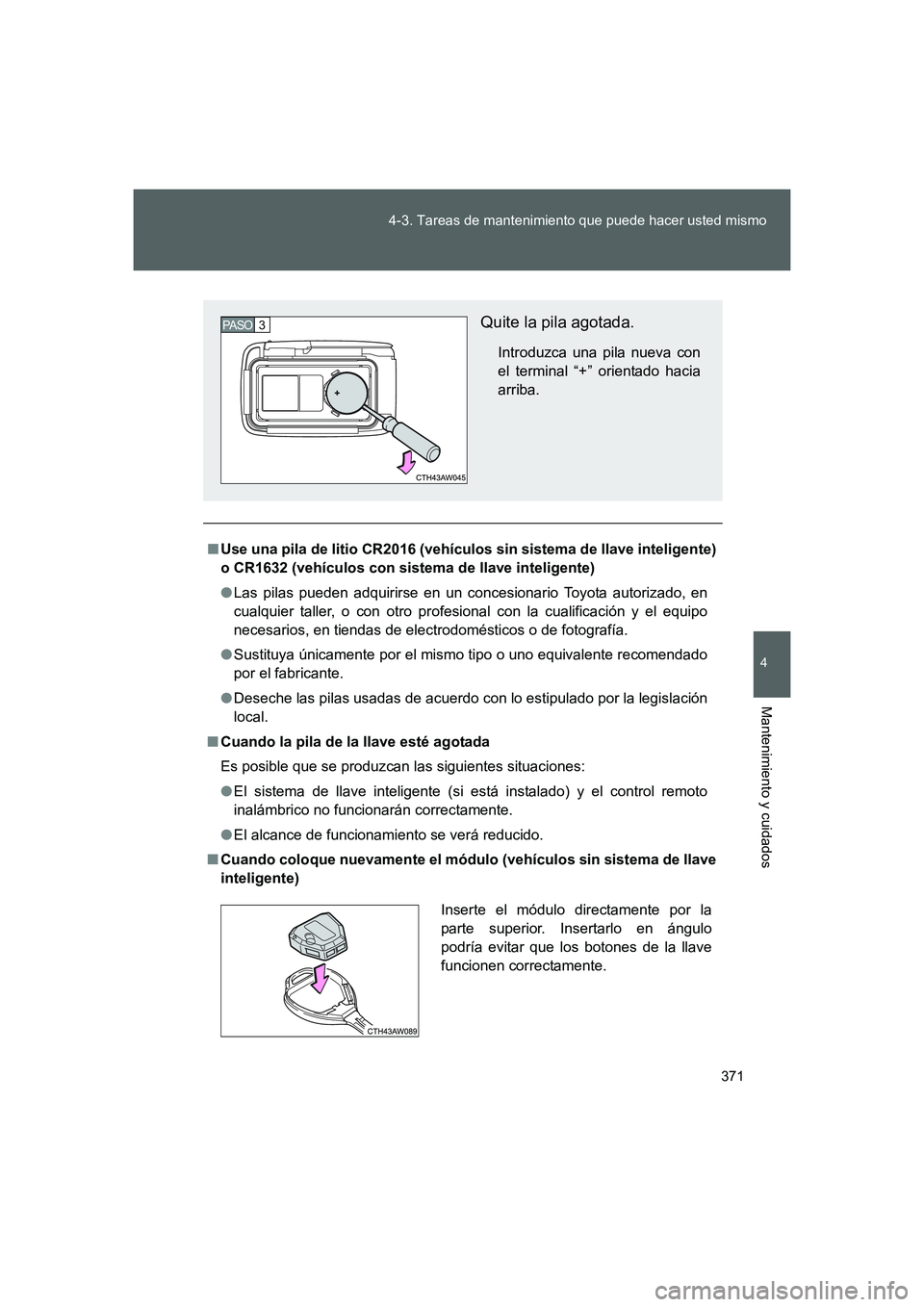

371 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
■Use una pila de litio CR2016 (vehículos sin sistema de llave inteligente)
o CR1632 (vehículos con sistema de llave inteligente)
●Las pilas pueden adquirirse en un concesionario Toyota autorizado, en
cualquier taller, o con otro profesional con la cualificación y el equipo
necesarios, en tiendas de electrodomésticos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado
por el fabricante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación
local.
■Cuando la pila de la llave esté agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado) y el control remoto
inalámbrico no funcionarán correctamente.
●El alcance de funcionamiento se verá reducido.
■Cuando coloque nuevamente el módulo (vehículos sin sistema de llave
inteligente)
Quite la pila agotada.
Introduzca una pila nueva con
el terminal “+” orientado hacia
arriba.
3 PA S O
Inserte el módulo directamente por la
parte superior. Insertarlo en ángulo
podría evitar que los botones de la llave
funcionen correctamente.
86_OM_ES_OM18062S.book 371 ページ ２０１５年４月３日　金曜日　午後２時１７分

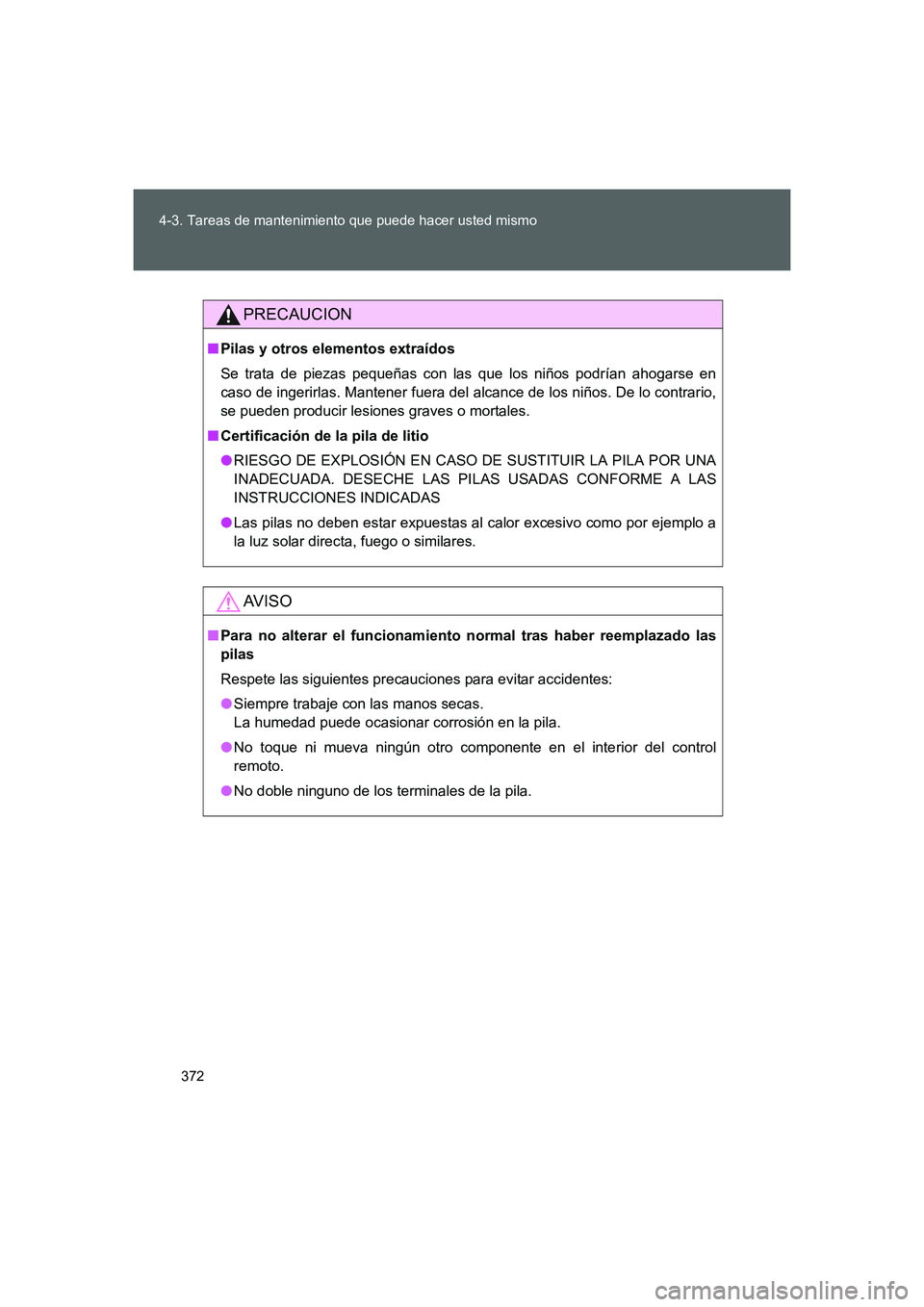

372 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
PRECAUCION
■Pilas y otros elementos extraídos
Se trata de piezas pequeñas con las que los niños podrían ahogarse en
caso de ingerirlas. Mantener fuera del alcance de los niños. De lo contrario,
se pueden producir lesiones graves o mortales.
■Certificación de la pila de litio
●RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR UNA
INADECUADA. DESECHE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS
●Las pilas no deben estar expuestas al calor excesivo como por ejemplo a
la luz solar directa, fuego o similares.
AV I S O
■Para no alterar el funcionamiento normal tras haber reemplazado las
pilas
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
●No toque ni mueva ningún otro componente en el interior del control
remoto.
●No doble ninguno de los terminales de la pila.
86_OM_ES_OM18062S.book 372 ページ ２０１５年４月３日　金曜日　午後２時１７分

373
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
Comprobación y cambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
Vehículos sin sistema de llave inteligente
Apague el interruptor del motor.
Vehículos con sistema de llave inteligente
Apague el interruptor “ENGINE START STOP”.
Abra la tapa de la caja de fusibles.
Compartimiento del motor
Apriete las lengüetas hacia
adentro y levante la tapa.
Tablero de instrumentos
Quite la tapa.1 PA S O
2 PA S O
86_OM_ES_OM18062S.book 373 ページ ２０１５年４月３日　金曜日　午後２時１７分

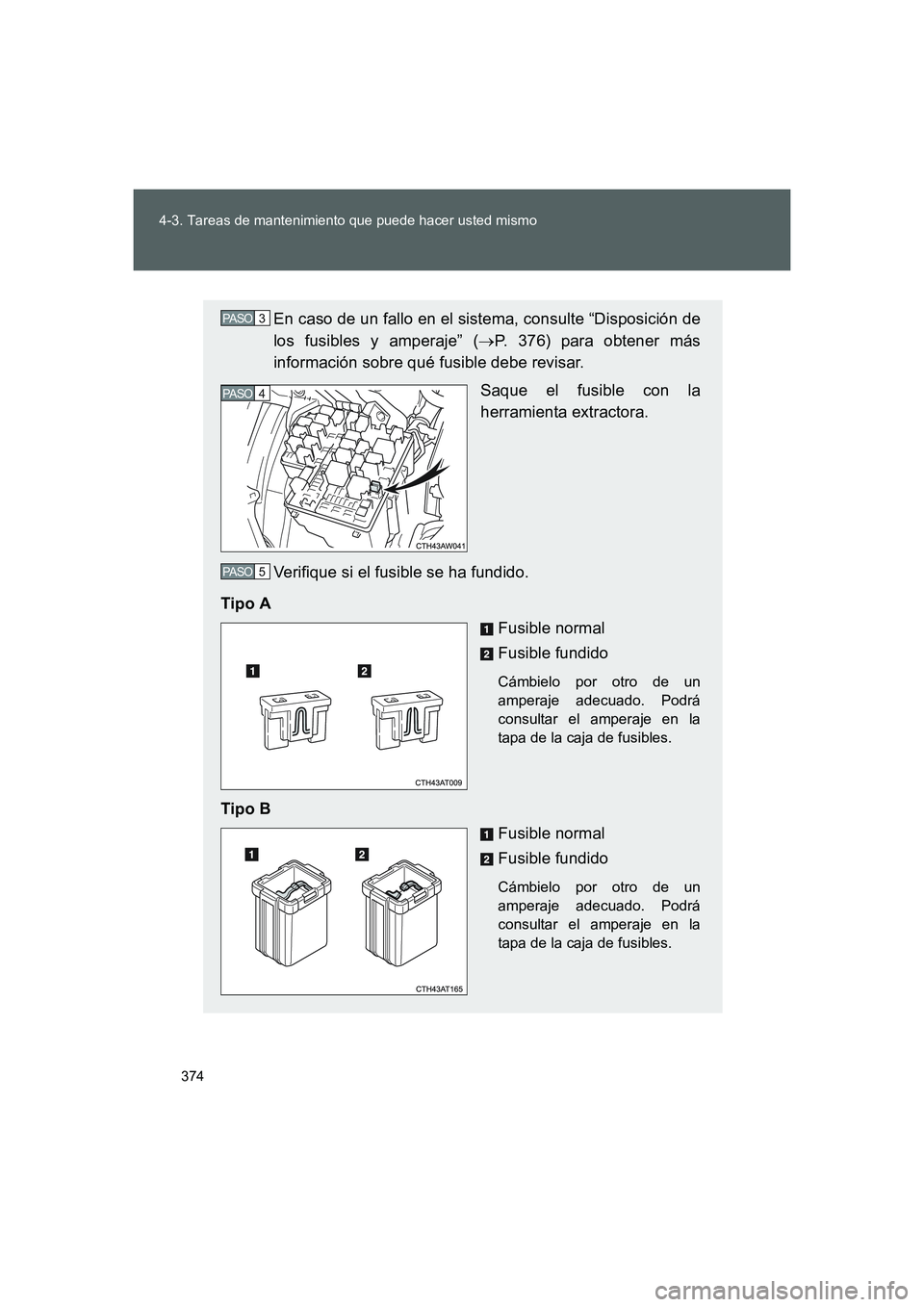

374 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
En caso de un fallo en el sistema, consulte “Disposición de
los fusibles y amperaje” (→P. 376) para obtener más
información sobre qué fusible debe revisar.
Saque el fusible con la
herramienta extractora.
Verifique si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Cámbielo por otro de un
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.
3 PA S O
4 PA S O
5 PA S O
86_OM_ES_OM18062S.book 374 ページ ２０１５年４月３日　金曜日　午後２時１７分

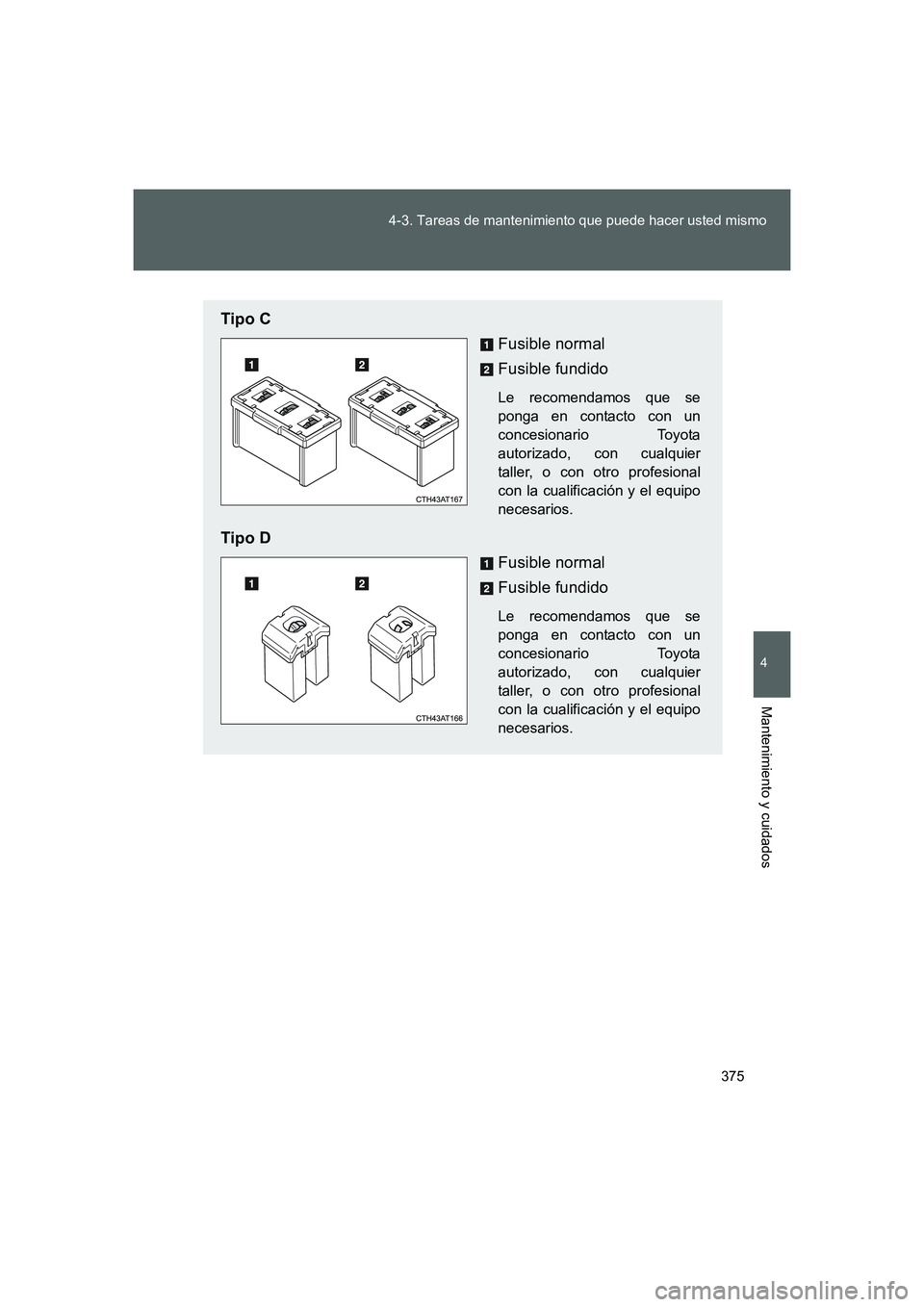

375 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
FT86_ES
Tipo C
Fusible normal
Fusible fundido
Le recomendamos que se
ponga en contacto con un
concesionario Toyota
autorizado, con cualquier
taller, o con otro profesional
con la cualificación y el equipo
necesarios.
Tipo D
Fusible normal
Fusible fundido
Le recomendamos que se
ponga en contacto con un
concesionario Toyota
autorizado, con cualquier
taller, o con otro profesional
con la cualificación y el equipo
necesarios.
86_OM_ES_OM18062S.book 375 ページ ２０１５年４月３日　金曜日　午後２時１７分

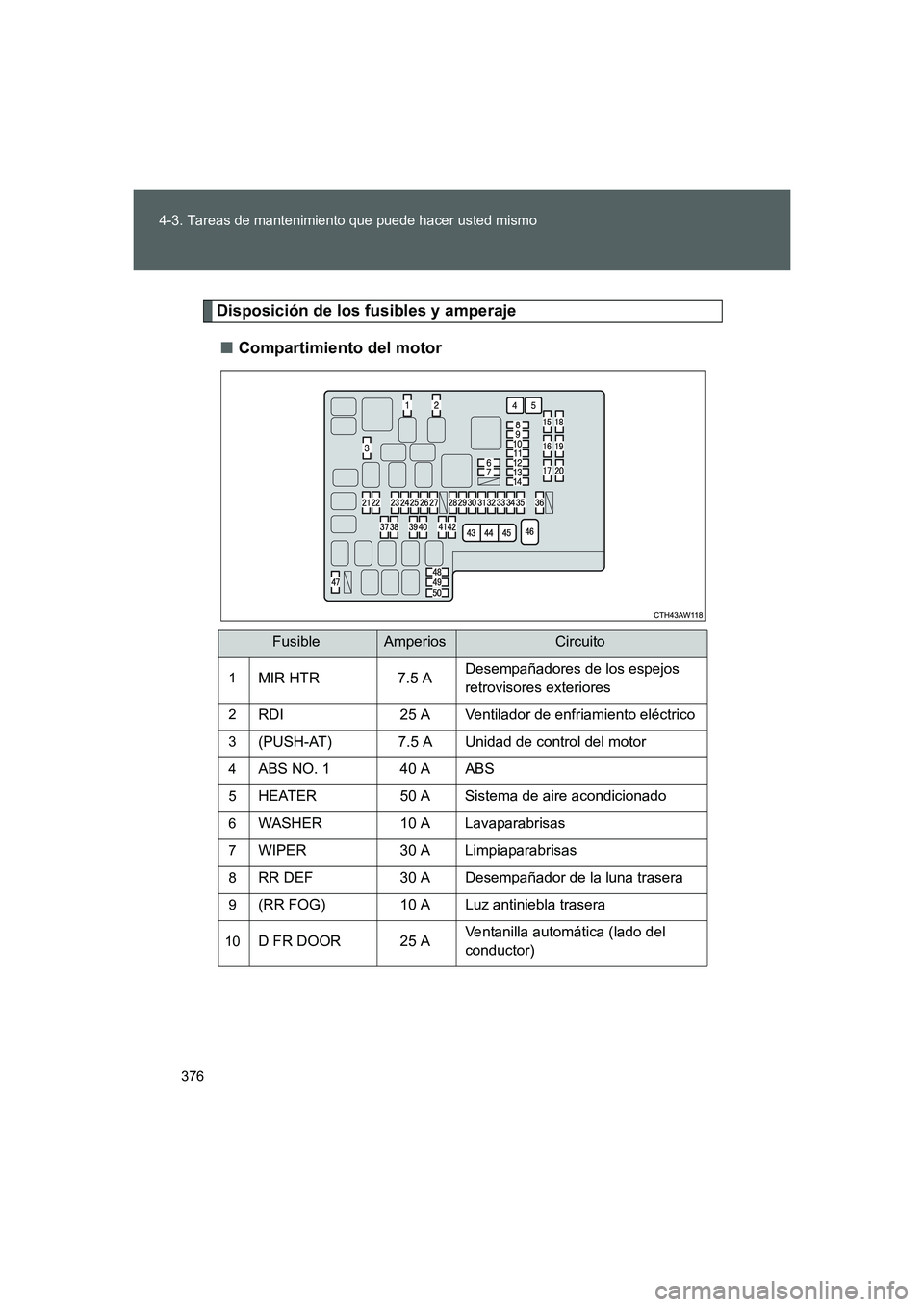

376 4-3. Tareas de mantenimiento que puede hacer usted mismo
FT86_ES
Disposición de los fusibles y amperaje
■Compartimiento del motor
FusibleAmperiosCircuito
1MIR HTR 7.5 ADesempañadores de los espejos
retrovisores exteriores
2RDI 25 A Ventilador de enfriamiento eléctrico
3(PUSH-AT) 7.5 A Unidad de control del motor
4ABS NO. 1 40 A ABS
5HEATER 50 A Sistema de aire acondicionado
6WASHER 10 A Lavaparabrisas
7WIPER 30 A Limpiaparabrisas
8RR DEF 30 A Desempañador de la luna trasera
9(RR FOG) 10 A Luz antiniebla trasera
10D FR DOOR 25 AVentanilla automática (lado del
conductor)
