Wartung
STANDARD-WARTUNGSPLAN (FORTSETZUNG)
150.000 km oder 120 Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilterpatrone (Diesel) prüfen *
6
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❑ Zündkerzen ersetzen (Benziner 2.4/3.3L - Iridium)
(alle 160.000 km (100.000 Meilen) oder 120 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
18
7
STANDARD-WARTUNGSPLAN (FORTSETZUNG)
180.000 km oder 144 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Alle elektrischen Systeme prüfen
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Verteilergetriebeöl prüfen (4WD) *
8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
(Fortsetzung)
(Fortsetzung)
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
❑ Ventilspiel prüfen (Benziner) *
11
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

719
Wartung
STANDARD-WARTUNGSPLAN (FORTSETZUNG)
210.000 km oder 168Monate
❑ Luftfiltereinsatz prüfen
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Diesel)
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Kraftstofffilterpatrone ersetzen (Diesel) *
6
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten, danach alle 30.000 km
oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kühlmittel wechseln *10
(nach 210.000 km oder 120 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

Wartung
20
7
STANDARD-WARTUNGSPLAN (FORTSETZUNG)
240.000 km oder 192 Monate
❑ Kältemittel/Kompressor der Klimaanlage prüfen
(ausstattungsabhängig)
❑ Batteriezustand prüfen
❑ Bremsleitungen und -schläuche sowie deren
Anschlüsse prüfen
❑ Alle elektrischen Systeme prüfen
❑ Bremsscheiben und -klötze prüfen
❑ Antriebswellen und Manschetten prüfen
❑ Auspuffanlage prüfen
❑ Kugelgelenke der Vorderradaufhängung prüfen
❑ Kraftstofffilter prüfen (Benziner) *
7
❑ Filter der Kraftstofftankbelüftung prüfen
(Benziner, ausstattungsabhängig)
❑ Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse prüfen (Benziner, Diesel)
❑ Schaltgetriebeflüssigkeit prüfen (ausstattungsabhängig) *
8
❑ Feststellbremse prüfen (Fuß-/Handtyp)
❑ Servolenkungsflüssigkeit und -schläuche prüfen
(ausstattungsabhängig)
❑ Lenkgetriebe, Lenkgestänge und Manschetten prüfen
❑ Verteilergetriebeöl prüfen (4WD) *
8
❑ Öl des Hinterachsdifferenzials prüfen (4WD) *8
❑ Kardanwelle prüfen (ausstattungsabhängig)
❑ Unterdruckschlauch (für AGR und Drosselklappe) prüfen
(Benziner)
(Fortsetzung)
(Fortsetzung)
❑ Reifen prüfen (Luftdruck und Profilverschleiß)
❑ Belüftungsschlauch und Tankdeckel sichtprüfen
❑ Luftfiltereinsatz ersetzen
❑ Brems- und Kupplungsflüssigkeit wechseln
(ausstattungsabhängig)
❑ Luftfilter der Klimaregelung ersetzen
❑ Motoröl wechseln und Filter ersetzen (Diesel-R) *
1 *2 *3 *5
❑ Motoröl wechseln und Filter ersetzen (Benziner-theta) *1 *4 *5
❑ Kraftstofffilterpatrone ersetzen (Diesel) *6
❑ Kühlsystem prüfen
(nach 60.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Diesel) *
9
(nach 90.000 km oder 48 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Antriebsriemen prüfen (Benziner) *
9
(nach 90.000 km oder 72 Monaten,
danach alle 30.000 km oder 24 Monate)
❑ Kraftstoffzusätze beimengen (Benziner) *
12
(alle 15.000 km oder 12 Monate)
Keine Überprüfung, kein Service erforderlich
❑ Automatikgetriebeflüssigkeit
❈ Inspizieren: Prüfen und bei Bedarf einstellen, korrigieren,
reinigen oder ersetzen.

721
Wartung

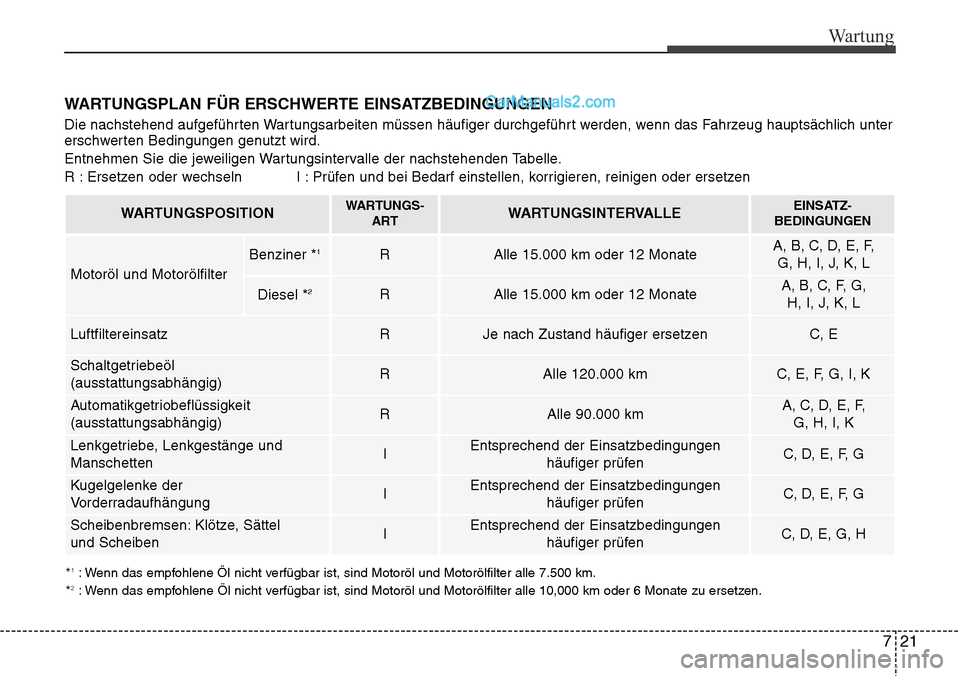

WARTUNGSPLAN FÜR ERSCHWERTE EINSATZBEDINGUNGEN
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug hauptsächlich unter
erschwerten Bedingungen genutzt wird.
Entnehmen Sie die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R : Ersetzen oder wechseln I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WARTUNGSPOSITIONWARTUNGS-ARTWARTUNGSINTERVALLEEINSATZ-
BEDINGUNGEN
Motoröl und Motorölfilter
RAlle 15.000 km oder 12 MonateA, B, C, D, E, F, G, H, I, J, K, L
RAlle 15.000 km oder 12 MonateA, B, C, F, G, H, I, J, K, L
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
Schaltgetriebeöl
(ausstattungsabhängig)RAlle 120.000 kmC, E, F, G, I, K
Automatikgetriobeflüssigkeit
(ausstattungsabhängig)RAlle 90.000 kmA, C, D, E, F, G, H, I, K
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der
VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze, Sättel
und ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H
*1: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 7.500 km.
*2: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 10,000 km ode\
r 6 Monate zu ersetzen.
Benziner *1
Diesel *2

Wartung
22
7
ERSCHWERTE EINSATZBEDINGUNGEN
A : Häufiger Kurzstreckenbetrieb
B : Übermäßige Leerlaufphasen
C : Fahren auf staubigen und unbefestigten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive Materialien
verwendet werden oder bei sehr niedrigen Temperaturen
E : Fahren in sandigen Gebieten
F : Über 50% dichter Stadtverkehr bei Temperaturen über 32°C. G : Fahren im Gebirge.
H : Anhängerbetrieb
I : Einsatz als Streifenwagen, Taxi, Leihwagen oder
Abschleppwagen
J : Fahren bei sehr kalter Witterung
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiges Fahren im Stopp-and-go-Verkehr
WARTUNGSPOSITIONWARTUNGS- ARTWARTUNGSINTERVALLEEINSATZ-
BEDINGUNGEN
Kardanwelle (ausstattungsabhängig)IAlle 15.000 km oder 12 MonateC, E
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km C, D, E, G, H, I, K
Verteilergetriebeöl (4WD)RAlle 120.000 km C, D, E, G, H, I, K
Feststellbremse (Fuß-/Handtyp)IEntsprechend der Einsatzbedingungen häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F,
G, H, I, J, K
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G

723
Wartung
ERLÄUTERUNG DER POSITIONEN, DIE GEWARTET WERDEN MÜSSEN
Motoröl und Ölfilter
Motoröl und Motorölfilter müssen in den
im Wartungsplan vorgeschriebenen
Intervallen ersetzt werden. Wenn das
Fahrzeug unter erschwerten Einsatzbe-
dingungen genutzt wird, sind häufigere
Öl- und Filterwechsel erforderlich.
Antriebsriemen
Prüfen Sie alle Antriebsriemen auf
Rissbildung, übermäßigen Verschleiß
und anhaftendes Öl, und ersetzen Sie
sie bei Bedarf. Die Spannung der
Antriebsriemen muss regelmäßig geprüft
und bei Bedarf korrigiert werden.
Kraftstofffilter (Patrone)
Ein verstopfter Filter kann die
Fahrzeuggeschwindigkeit beeinträchtigen,
die Abgasregelung beschädigen und das
Anlassen erschweren. Wenn sich im
Kraftstofftank überdurchschnittlich viele
Fremdpartikel absetzen, muss der Filter
nach Bedarf häufiger ersetzt werden.
Lassen Sie den Motor nach dem Einbauen
eines neuen Filters mehrere Minuten
laufen und prüfen Sie die Anschlüsse auf
Undichtigkeiten. Wir empfehlen, den
Kraftstofffilter in einer HYUNDAI
Vertragswerkstatt ersetzen zu lassen.
Kraftstoffleitungen, Schläuche
und deren Anschlüsse
Prüfen Sie die Kraftstoffleitungen und
Schläuche sowie deren Anschlüsse auf
Undichtigkeiten und Beschädigungen.
Wir empfehlen, die Kraftstoffleitungen,
Kraftstoffschläuche und Anschlüsse in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Belüftungsschlauch und
Tankdeckel
Belüftungsschlauch und Tankdeckel
müssen in den im Wartungsplan
vorgeschriebenen Intervallen geprüft
werden. Achten Sie darauf, dass ein
neuer Entlüftungsschlauch oder
Tankdeckel ordnungsgemäß eingebaut
wird.
VORSICHT - Nur
Dieselmotoren
Arbeiten Sie niemals bei laufendem
Motor oder innerhalb von 30
Sekunden nach dem Abstellen des
Motors an der Einspritzanlage.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
des Common Rail-Systems starke
Magnetfelder erzeugen.

Wartung
24
7
Kurbelgehäuse-
Entlüftungsschläuche
(ausstattungsabhängig)
Prüfen Sie die Oberfläche der Schläuche
auf Anzeichen für Hitzeschäden
und/oder mechanische Beschädigungen.
Verhärtetes und brüchiges Gummi,
Rissbildung, Scheuerstellen und
übermäßige Aufquellungen sind Zeichen
für Überalterung. Schlauchoberflächen in
der Nähe heißer Bauteile
(Abgaskrümmer etc.) müssen besonders
genau untersucht werden.
Prüfen Sie die Schlauchverlegung um
sicherzustellen, dass die Schläuche
nicht mit heißen, scharfkantigen oder
beweglichen Bauteilen in Berührung
kommen und durch sie nicht beschädigt
oder verschlissen werden. Prüfen Sie
sämtliche Schlauchanschlüsse, Schellen
und Kupplungsstücke auf festen Sitz und
Dichtigkeit. Schläuche müssen bereits
beim geringsten Anzeichen von
Verschleiß oder Beschädigung ersetzt
werden.
Luftfiltereinsatz
Wir empfehlen, den Luftfiltereinsatz in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Zündkerzen (Benziner)
Achten Sie beim Einbau neuer
Zündkerzen auf den korrekten
Wärmewert.
Ventilspiel (Benziner)
Auf extreme Ventilgeräusche und/oder
Motorvibrationen prüfen und bei Bedarf
korrigieren. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Kühlsystem
Prüfen Sie die Bauteile des Kühlsystems
(Kühler, Kühlmittelausgleichsbehälter,
Schläuche und Anschlüsse) auf
Undichtigkeit und Beschädigung und
ersetzen Sie alle schadhaften Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen Inter-
vallen gewechselt werden.
Schaltgetriebeflüssigkeit
(ausstattungsabhängig)
Prüfen Sie die Flüssigkeit im
Schaltgetriebe gemäß Wartungsplan.
Automatikgetriebeflüssigkeit
(ausstattungsabhängig)
Automatikgetriebeflüssigkeit ist bei
normalen Einsatzbedingungen nicht zu
prüfen. Bei Betrieb unter erschwerten
Bedingungen empfehlen wir hingegen, die
Flüssigkeit gemäß Wartungsplan in einer
HYUNDAI Vertragswerkstatt wechseln zu
lassen.
✽ANMERKUNG
Die Automatikgetriebeflüssigkeit ist
grundsätzlich rot. Während des
Fahrzeugbetriebs wird die
Automatikgetriebeflüssigkeit allmählich
dunkler. Dies ist ein normaler Zustand
und Sie sollten die Notwendigkeit des
Flüssigkeitswechsels nicht von der
veränderten Farbe ableiten.
ACHTUNG
Die Verwendung nicht spezifizierter
Flüssigkeit kann zu Fehlfunktionenund zum Versagen des Getriebesführen. Verwenden Sie nurspezifizierte Automatik-getriebeflüssigkeit. (Siehe"Empf ohlene Schmiermittel und
Füllmengen" im Kapitel 8.)
