2016 Hyundai Santa Fe Betriebsanleitung (in German)

25
Ihr Fahrzeug im Überblick
INNENAUSSTATTUNG IM ÜBERBLICK (II)
1. Zigarettenanzünder ........................4-198
2. 12V-Steckdose ................................4-201
3. Sitzheizung ........................................3-12
4. Taste - SPAS....................................4-129
5. Taste Einparkhilfe ............................4-119
6. Wählhebel ................................5-16, 5-20
7. Hebel Feststellbremse ......................5-37
8. Taste AUTO HOLD ............................5-48
9. EPB-Schalter ....................................5-40
10. Aux, USB und iPod
®......................4-205
11. Getränkehalter ..............................4-198
ODM012006❈ Die tatsächliche Form kann von der Abbildung abweichen.

Ihr Fahrzeug im Überblick
62
ARMATURENBRETT IM ÜBERBLICK
1.Hebel Beleuchtungssteuerung ........4-141
2. Tasten Audiofernbedienung ............4-213
3. Taste Bluetooth-Freisprechfunktion 4-266
4. Tempomat-Taste ................................5-63
5. Steuerungstasten LCD-Display ........4-72
6. Hupe ..................................................4-59
7. Fahrerairbag vorn ..............................3-59
8. Hebel Wisch-/Waschanlage ............4-152
9. Zündschalter oderStart/Stop-Knopf ........................5-6, 5-10
10. Audioanlage ..................................4-212
11. Warnblinker ....................................4-140
12. Klimaregelung ....................4-163, 4-175
13. Beifahrerairbag vorn ........................3-59
14. Handschuhfach..............................4-194
ODM012004❈ Die tatsächliche Form kann von der Abbildung abweichen.

27
Ihr Fahrzeug im Überblick

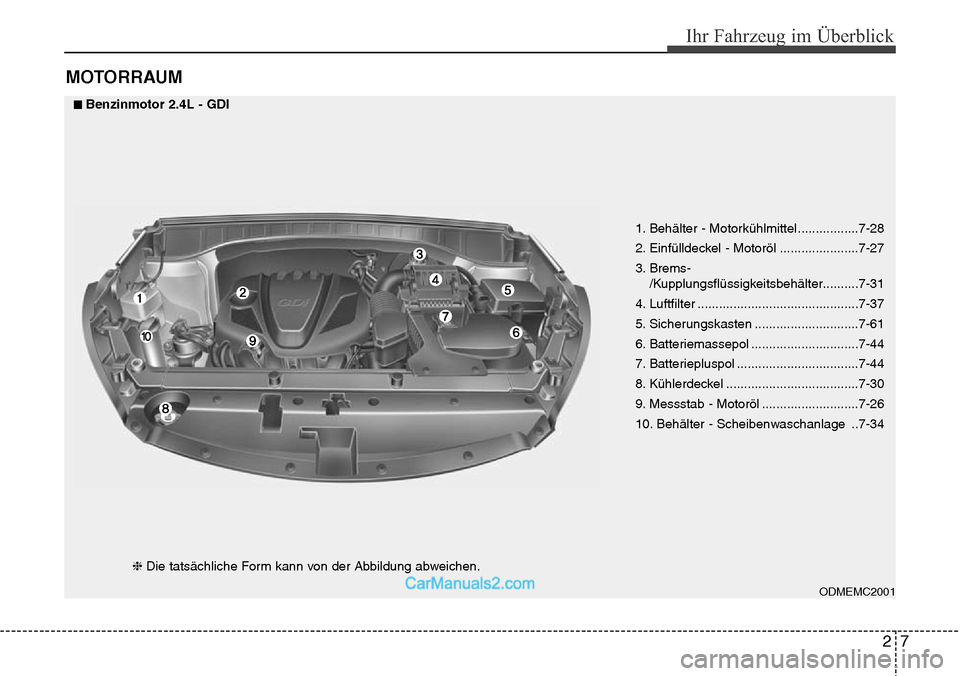

MOTORRAUM
1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Scheibenwaschanlage ..7-34
ODMEMC2001
■Benzinmotor 2.4L - GDI
❈ Die tatsächliche Form kann von der Abbildung abweichen.

Ihr Fahrzeug im Überblick
82
1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Servolenkungsflüssigkeit ................7-33
11. Behälter - Scheibenwaschanlage ...7-34
ODMNMC2020
■Benzinmotor 2.4L - MPI
❈ Die tatsächliche Form kann von der Abbildung abweichen.

29
Ihr Fahrzeug im Überblick
OXM079100
1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Servolenkungsflüssigkeit ................7-33
11. Behälter - Scheibenwaschanlage ...7-34
■Benzinmotor 3.3L - MPI
❈ Die tatsächliche Form kann von der Abbildung abweichen.

Ihr Fahrzeug im Überblick
10
2
ODM012005
1. Behälter - Motorkühlmittel.................7-28
2. Einfülldeckel - Motoröl ......................7-27
3. Brems-
/Kupplungsflüssigkeitsbehälter..........7-31
4. Luftfilter .............................................7-37
5. Sicherungskasten .............................7-61
6. Batteriemassepol ..............................7-44
7. Batteriepluspol ..................................7-44
8. Kühlerdeckel .....................................7-30
9. Messstab - Motoröl ...........................7-26
10. Behälter - Scheibenwaschanlage ...7-34
11. Kraftstofffilter ...................................7-36
■Dieselmotor 2.0/2.2L
❈ Die tatsächliche Form kann von der Abbildung abweichen.

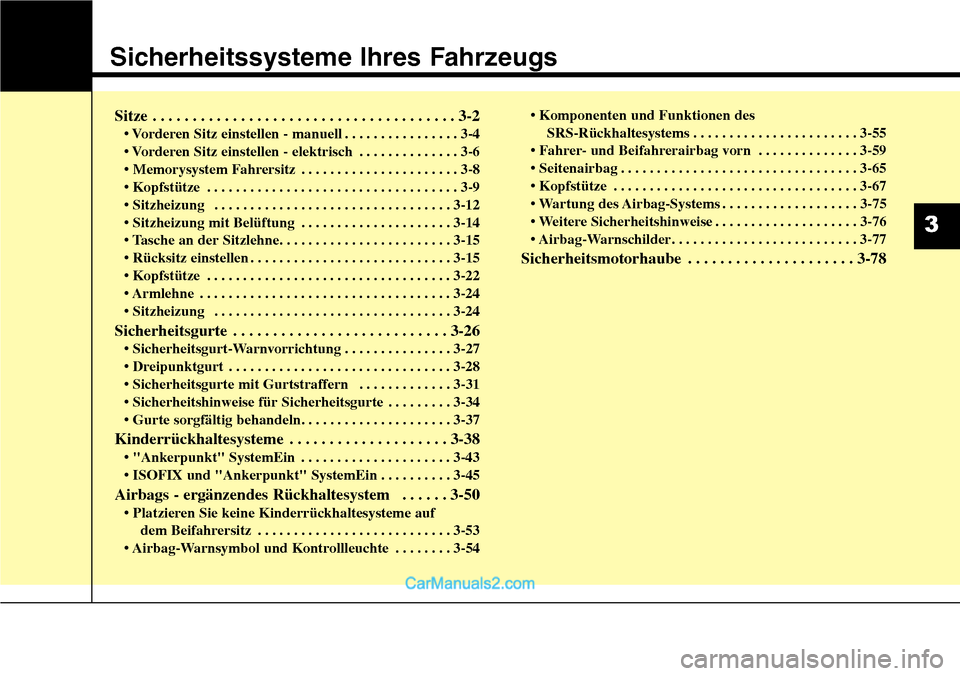

Sicherheitssysteme Ihres Fahrzeugs
Sitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 3-2
• Vorderen Sitz einstellen - manuell . . . . . . . . . . . . . . . . 3-4
• Vorderen Sitz einstellen - elektrisch . . . . . . . . . . . . . . 3-6
• Memorysystem Fahrersitz . . . . . . . . . . . . . . . . . . . . . . 3-8
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-\
9
• Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
• Sitzheizung mit Belüftung . . . . . . . . . . . . . . . . . . . . . 3-14
• Tasche an der Sitzlehne. . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Rücksitz einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22\
• Armlehne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-\
24
• Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
• Sicherheitsgurt-Warnvorrichtung . . . . . . . . . . . . . . . 3-27
• Dreipunktgurt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
• Sicherheitsgurte mit Gurtstraffern . . . . . . . . . . . . . 3-31
• Sicherheitshinweise für Sicherheitsgurte . . . . . . . . . 3-34
• Gurte sorgfältig behandeln. . . . . . . . . . . . . . . . . . . . . 3-37
Kinderrückhaltesysteme . . . . . . . . . . . . . . . . . . . . 3-38
• "Ankerpunkt" SystemEin . . . . . . . . . . . . . . . . . . . . . 3-43
• ISOFIX und "Ankerpunkt" SystemEin . . . . . . . . . . 3-45
Airbags - ergänzendes Rückhaltesystem . . . . . . 3-50
• Platzieren Sie keine Kinderrückhaltesysteme aufdem Beifahrersitz . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
• Airbag-Warnsymbol und Kontrollleuchte . . . . . . . . 3-54 • Komponenten und Funktionen des
SRS-Rückhaltesystems . . . . . . . . . . . . . . . . . . . . . . . 3-55
• Fahrer- und Beifahrerairbag vorn . . . . . . . . . . . . . . 3-59
• Seitenairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-65
• Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67\
• Wartung des Airbag-Systems . . . . . . . . . . . . . . . . . . . 3-75
• Weitere Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 3-76
• Airbag-Warnschilder. . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
Sicherheitsmotorhaube . . . . . . . . . . . . . . . . . . . . . 3-78
3

Sicherheitssysteme Ihres Fahrzeugs
23
Vordersitze
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe (Fahrersitz)
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung* / Sitzkühlung(belüfteter Sitz)
(6) Kopfstütze
Sitze in der 2. Sitzreihe
(7) Nach vorn und nach hinten
(8) Sitzlehnenwinkel und umklappen
(9) Sitzhebel Einsteighilfe
(8) Doppelt umklappen*
(10) Kopfstütze
(11) Armlehne
(12) Sitzheizung*
Sitze in der 3. Sitzreihe*
(13) Sitzlehne umklappen
(14) Kopfstütze
*: ausstattungsabhängig
SITZE
ODM032001
manuell
elektrisch
