2016 Hyundai Santa Fe Betriebsanleitung (in German)

773
Wartung
BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
B+150ASmart-Sicherungs-/Relaiskasten (Sicherung - F22/F27/F32/F37/F42)
AC INVERTER30AWechselrichtermodul
HORN15ARelais 13 (Signalhornrelais)
ACTIVE HOOD LH30ASteuermodul Sicherheitsmotorhaube
ACTIVE HOOD RH30ASteuermodul Sicherheitsmotorhaube
EPB115AModul elektrische Feststellbremse
EPB215AModul elektrische Feststellbremse
DEICER15ARelais 3 (Relais Frontscheibenheizung)
H/LP WASHER20ARelais 14 (Relais Scheinwerferwaschanlage)
P/OUTLET25ARelais 1 (Steckdosenrelais)
4WD20A4WD ECM
AMS10ABatteriesensor
TRAILER 215AAnhängerleuchte und -steckdose

Wartung
74
7
BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMP10ASchaltgetriebe - Schalter Rückfahrscheinwerfer, Automatikgetriebe -
Kombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel, Anhängerleuchte
und -steckdose, Head Unit Audio-, A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM, Luftmassenmesser
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied
SENSOR310AG4KE: Injektor 1/2/3/4 G6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais
D4HA/D4HB (VGT reguläres Motorpaket): Lambdasonde, Bremslichtschalter
D4HA (leistungsreduziertes VGT-Motorpaket): Lambdasonde

775
Wartung

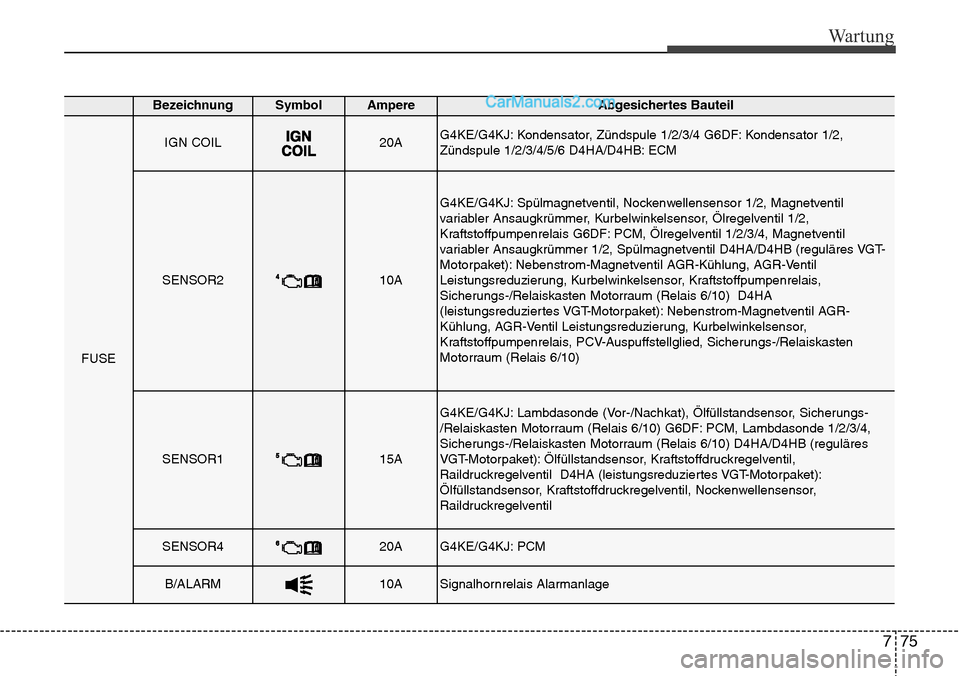

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
IGN COIL20AG4KE/G4KJ: Kondensator, Zündspule 1/2/3/4 G6DF: Kondensator 1/2,
Zündspule 1/2/3/4/5/6 D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Spülmagnetventil, Nockenwellensensor 1/2, Magnetventil
variabler Ansaugkrümmer, Kurbelwinkelsensor, Ölregelventil 1/2,
Kraftstoffpumpenrelais G6DF: PCM, Ölregelventil 1/2/3/4, Magnetventil
variabler Ansaugkrümmer 1/2, Spülmagnetventil D4HA/D4HB (reguläres VGT-
Motorpaket): Nebenstrom-Magnetventil AGR-Kühlung, AGR-Ventil
Leistungsreduzierung, Kurbelwinkelsensor, Kraftstoffpumpenrelais,
Sicherungs-/Relaiskasten Motorraum (Relais 6/10) D4HA
(leistungsreduziertes VGT-Motorpaket): Nebenstrom-Magnetventil AGR-
Kühlung, AGR-Ventil Leistungsreduzierung, Kurbelwinkelsensor,
Kraftstoffpumpenrelais, PCV-Auspuffstellglied, Sicherungs-/Relaiskasten
Motorraum (Relais 6/10)
SENSOR115A
G4KE/G4KJ: Lambdasonde (Vor-/Nachkat), Ölfüllstandsensor, Sicherungs-
/Relaiskasten Motorraum (Relais 6/10) G6DF: PCM, Lambdasonde 1/2/3/4,
Sicherungs-/Relaiskasten Motorraum (Relais 6/10) D4HA/D4HB (reguläres
VGT-Motorpaket): Ölfüllstandsensor, Kraftstoffdruckregelventil,
Raildruckregelventil D4HA (leistungsreduziertes VGT-Motorpaket):
Ölfüllstandsensor, Kraftstoffdruckregelventil, Nockenwellensensor,
Raildruckregelventil
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ASignalhornrelais Alarmanlage

Wartung
76
7

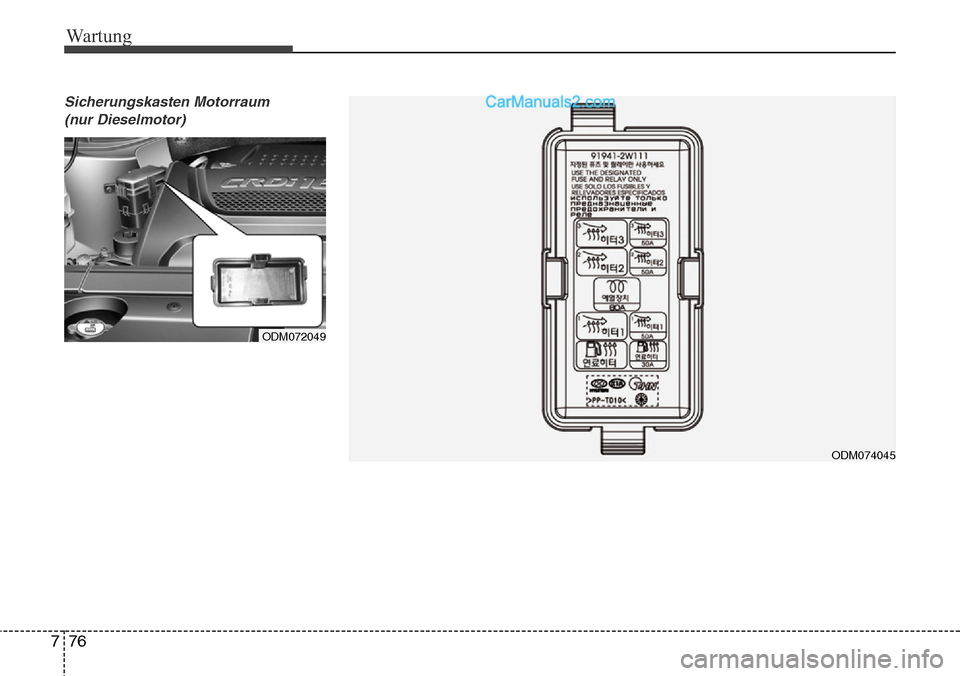

Sicherungskasten Motorraum
(nur Dieselmotor)
ODM072049
ODM074045

777
Wartung
Symbol AmpereAbgesichertes Bauteil
30ARLY. 1 (Fuel Filter Heater Relay)
150ARLY. 2 (PTC Heater Relay #1)
250ARLY. 3 (PTC Heater Relay #2)
350ARLY. 4 (PTC Heater Relay #3)
80AGlow Relay Unit

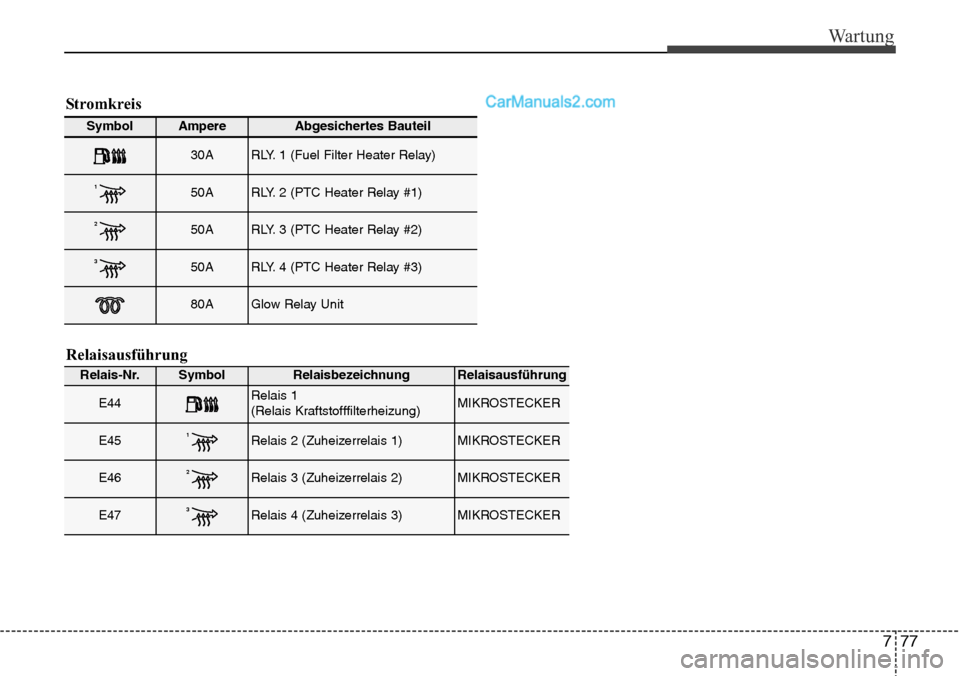

Stromkreis
Relaisausführung
Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E44Relais 1
(Relais Kraftstofffilterheizung)MIKROSTECKER
E451Relais 2 (Zuheizerrelais 1)MIKROSTECKER
E462Relais 3 (Zuheizerrelais 2)MIKROSTECKER
E473Relais 4 (Zuheizerrelais 3)MIKROSTECKER

Wartung
78
7

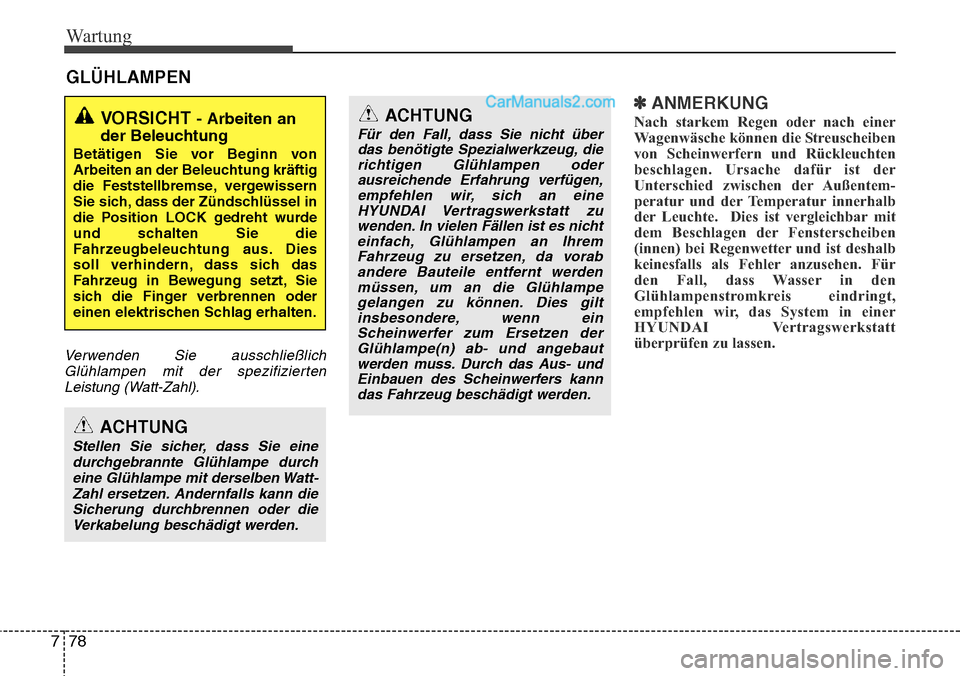

GLÜHLAMPEN
Verwenden Sie ausschließlich
Glühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheiben
von Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem-
peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Für
den Fall, dass Wasser in den
Glühlampenstromkreis eindringt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder dieVerkabelung beschädigt werden.
ACHTUNG
Für den Fall, dass Sie nicht überdas benötigte Spezialwerkzeug, dierichtigen Glühlampen oderausreichende Erfahrung verfügen,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden. In vielen Fällen ist es nichteinfach, Glühlampen an IhremFahrzeug zu ersetzen, da vorabandere Bauteile entfernt werdenmüssen, um an die Glühlampegelangen zu können. Dies giltinsbesondere, wenn einScheinwerfer zum Ersetzen derGlühlampe(n) ab- und angebautwerden muss. Durch das Aus- undEinbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.

779
Wartung
VORSICHT
- Halogenlampen
• Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OHD076046

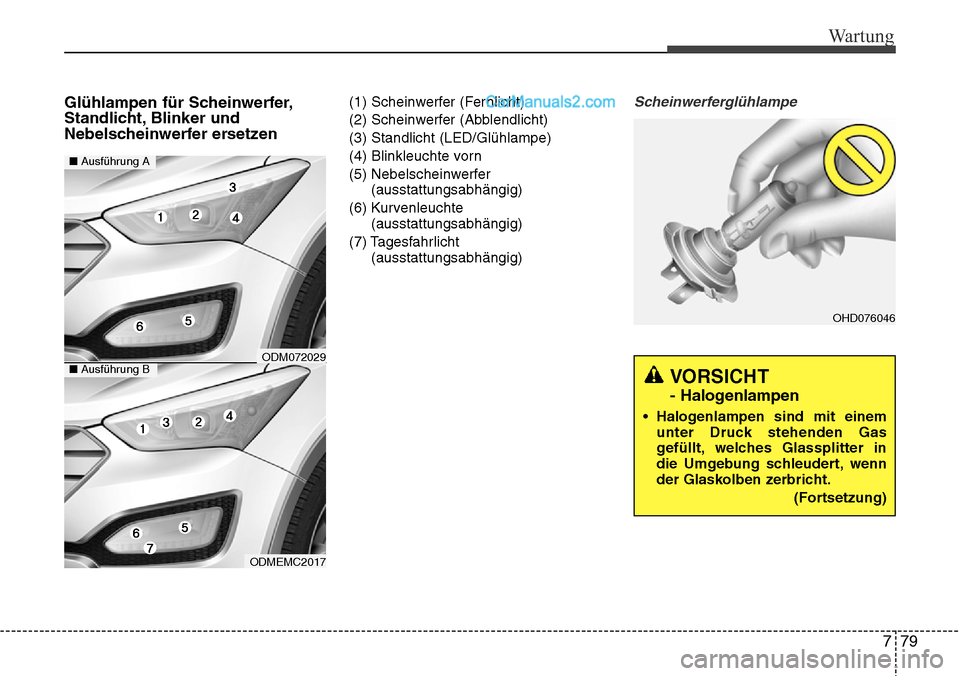

Glühlampen für Scheinwerfer,
Standlicht, Blinker und
Nebelscheinwerfer ersetzen(1) Scheinwerfer (Fernlicht)
(2) Scheinwerfer (Abblendlicht)
(3) Standlicht (LED/Glühlampe)
(4) Blinkleuchte vorn
(5) Nebelscheinwerfer(ausstattungsabhängig)
(6) Kurvenleuchte (ausstattungsabhängig)
(7) Tagesfahrlicht (ausstattungsabhängig)Scheinwerferglühlampe
ODMEMC2017
■Ausführung A
■Ausführung BODM072029

Wartung
80
7
1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung der
Scheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
4. Bauen Sie die Lampenfassung vom Leuchtengehäuse ab, indem Sie die
Fassung gegen den Uhrzeigersinn
drehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
5. Bauen Sie die Glühlampe aus, indem Sie sie herausziehen.
6. Setzen Sie eine neue Glühlampe in die Fassung ein. 7. Setzen Sie die Lampenfassung in das
Leuchtengehäuse ein, indem Sie die
Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen. Drücken Sie die
Fassung in das Gehäuse und drehen
Sie sie im Uhrzeigersinn.
8. Bauen Sie die Abdeckung der Scheinwerferglühlampe an, indem Sie
sie im Uhrzeigersinn drehen.
✽ANMERKUNG
Wir empfehlen, die Scheinwerfer nach
einem Unfall oder nach dem
Wiedereinbau in einer HYUNDAI
Vertragswerkstatt einstellen zu lassen.
(Fortsetzung)
• Behandeln Sie sie vorsichtig, undvermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie
Glühlampen nur im eingebauten
Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
• Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
ODMNMC2022
