Ausstattung Ihres Fahrzeugs

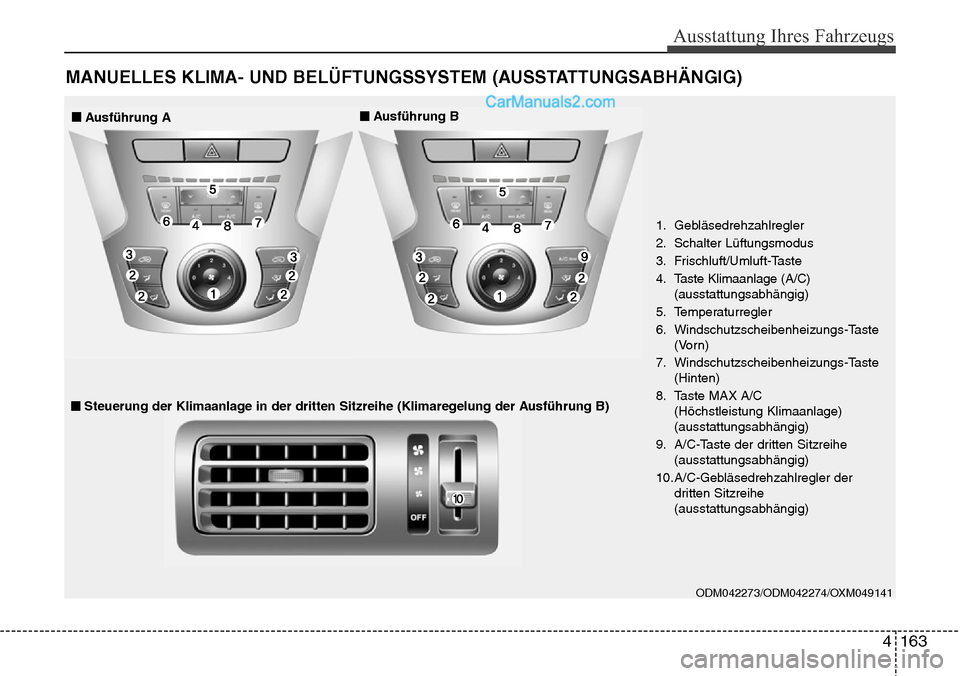

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
■■Ausführung A■Ausführung B
■■Steuerung der Klimaanlage in der dritten Sitzreihe (Klimaregelung der Ausführung B)
ODM042273/ODM042274/OXM049141
1. Gebläsedrehzahlregler
2. Schalter Lüftungsmodus
3. Frischluft/Umluft-Taste
4. Taste Klimaanlage (A/C)(ausstattungsabhängig)
5. Temperaturregler
6. Windschutzscheibenheizungs-Taste (Vorn)
7. Windschutzscheibenheizungs-Taste (Hinten)
8. Taste MAX A/C (Höchstleistung Klimaanlage)
(ausstattungsabhängig)
9. A/C-Taste der dritten Sitzreihe (ausstattungsabhängig)
10.A/C-Gebläsedrehzahlregler der dritten Sitzreihe
(ausstattungsabhängig)

Ausstattung Ihres Fahrzeugs
164
4
Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen:
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage ein.

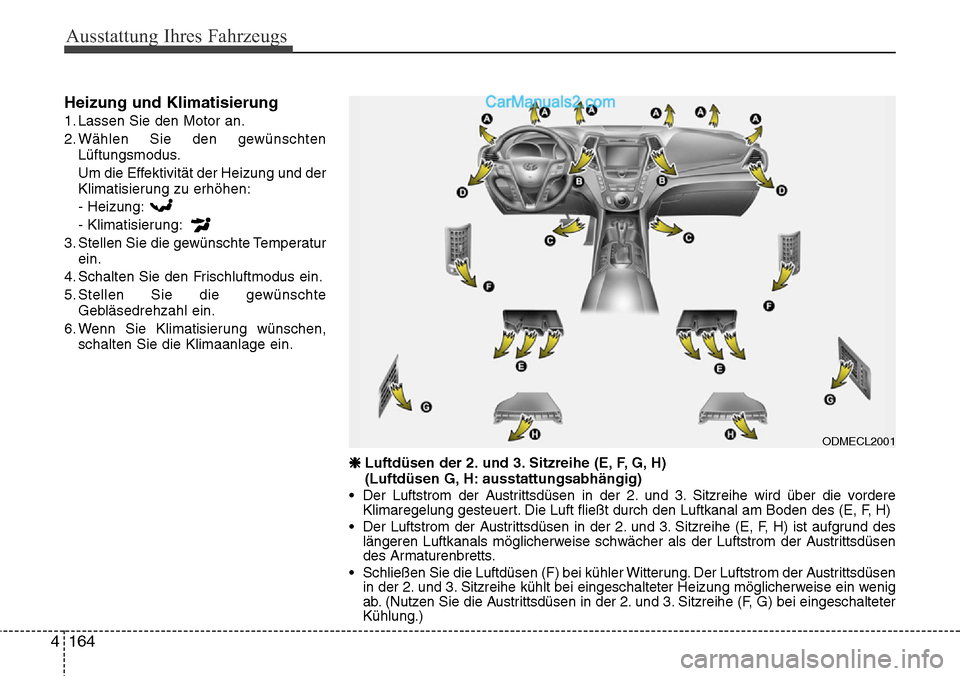

❈ Luftdüsen der 2. und 3. Sitzreihe (E, F, G, H)
(Luftdüsen G, H: ausstattungsabhängig)
• Der Luftstrom der Austrittsdüsen in der 2. und 3. Sitzreihe wird über die vordere Klimaregelung gesteuert. Die Luft fließt durch den Luftkanal am Boden des (E, F, H)
• Der Luftstrom der Austrittsdüsen in der 2. und 3. Sitzreihe (E, F, H) ist aufgrund des längeren Luftkanals möglicherweise schwächer als der Luftstrom der Austrittsdüsen
des Armaturenbretts.
• Schließen Sie die Luftdüsen (F) bei kühler Witterung. Der Luftstrom der Austrittsdüsen in der 2. und 3. Sitzreihe kühlt bei eingeschalteter Heizung möglicherweise ein wenig
ab. (Nutzen Sie die Austrittsdüsen in der 2. und 3. Sitzreihe (F, G) bei eingeschalteter
Kühlung.)
ODMECL2001

4 165
Ausstattung Ihres Fahrzeugs
Lüftungsmodus wählen
Die Modustasten steuern die Richtung
des Luftstroms im Belüftungssystem.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden. Es
werden fünf Symbole für die Darstellung
der Lüftungsmodi Kopfbereich,
Kopfbereich & Fußraum, nur Fußraum,
Fußraum & Windschutzscheibe und
Windschutzscheibe entfrosten verwen-
det.
Modus Kopfbereich (B, D, F)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatisch
die Klimaanlage und der Umluftmodus
eingeschaltet.
Modus Kopf- & Fußbereich
(B, C, D, E, F, H)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (A, C, D, E, H)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu den
Lüftungsdüsen für die Seitenscheiben
geleitet.
Modus Fußraum/
Windschutzscheibe (A, C, D, E, H)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-
scheibe geleitet und ein kleiner Teil wird
zu den Lüftungsdüsen für die Seiten-
scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zur
Windschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsen
für die Seitenscheiben geleitet.ODMECL2002

Ausstattung Ihres Fahrzeugs
166
4

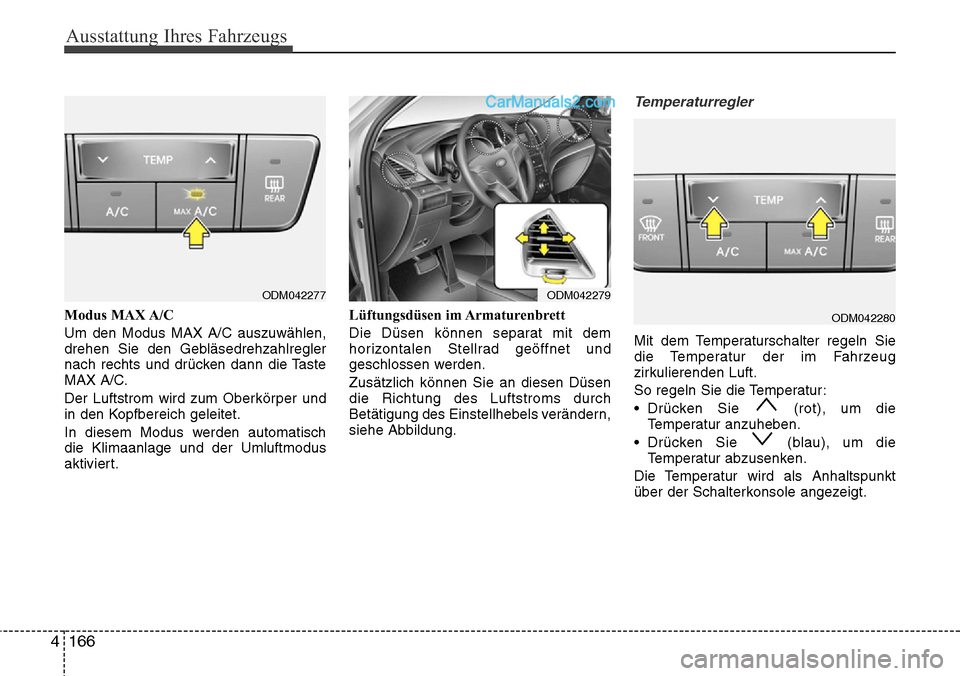

Modus MAX A/C
Um den Modus MAX A/C auszuwählen,
drehen Sie den Gebläsedrehzahlregler
nach rechts und drücken dann die Taste
MAX A/C.
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatisch
die Klimaanlage und der Umluftmodus
aktiviert. Lüftungsdüsen im Armaturenbrett
Die Düsen können separat mit dem
horizontalen Stellrad geöffnet und
geschlossen werden.
Zusätzlich können Sie an diesen Düsen
die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.
Temperaturregler
Mit dem Temperaturschalter regeln Sie
die Temperatur der im Fahrzeug
zirkulierenden Luft.
So regeln Sie die Temperatur:
• Drücken Sie (rot), um die
Temperatur anzuheben.
• Drücken Sie (blau), um die Temperatur abzusenken.
Die Temperatur wird als Anhaltspunkt
über der Schalterkonsole angezeigt.
ODM042277ODM042279
ODM042280

4 167
Ausstattung Ihres Fahrzeugs

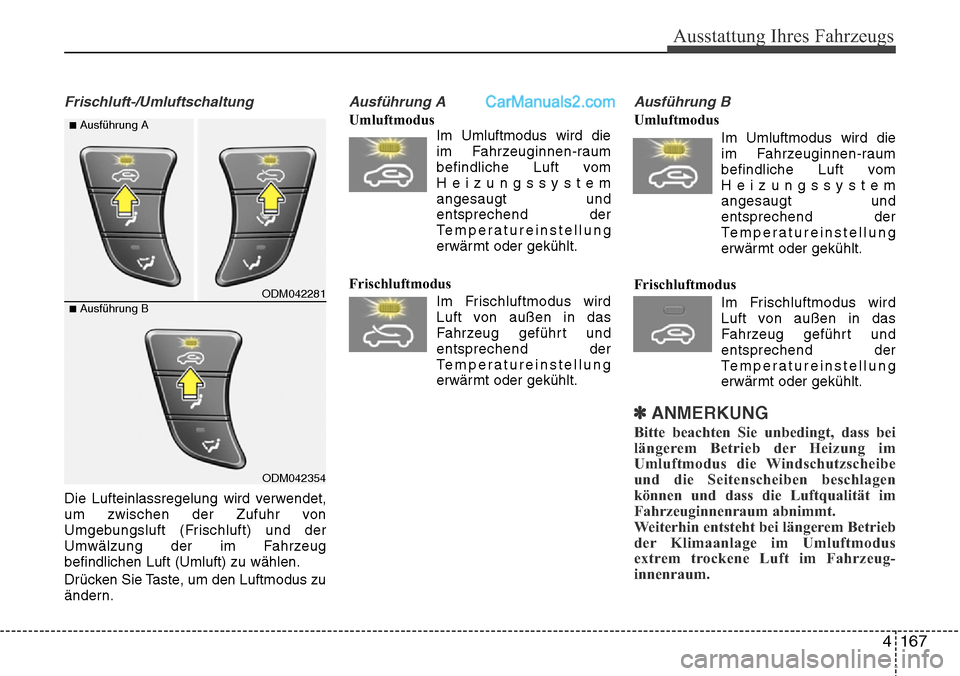

Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeug
befindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
Ausführung A
UmluftmodusIm Umluftmodus wird dieim Fahrzeuginnen-raum
befindliche Luft vom
Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Ausführung B
Umluftmodus
Im Umluftmodus wird die
im Fahrzeuginnen-raum
befindliche Luft vom
Heizungssystem
angesaugt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt und
entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im Fahrzeug-
innenraum.
ODM042281
ODM042354
■Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
168
4
Gebläsedrehzahlregler
Das Gebläse kann nur bei
eingeschalteter Zündung bedient
werden.
Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den aus
den Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahl
einzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern.
In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
So schalten Sie die Gebläse aus
Zum Ausschalten der Gebläse drehen
Sie den Gebläsedrehzahlregler in die
Stellung "0".
VORSICHT
• Wenn die Klimatisierung über
einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
• Schlafen Sie nicht bei eingeschal- teter Klimaanlage oder Heizung in
einem F ahrzeug. Dies könnte
aufgrund v

on Sauerstoffmangel
und/oder dem Absinken der Kör -
pertemperatur zu schweren Ge -
sundheitsschäden oder zum Tod
führen.
• Lang andauernder Betrieb des
Klimasystems im Umluftmodus
kann zu Müdigkeit, Sc
hläfrigkeit
und zum

Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.
ODM042282ODM042283

4 169
Ausstattung Ihres Fahrzeugs

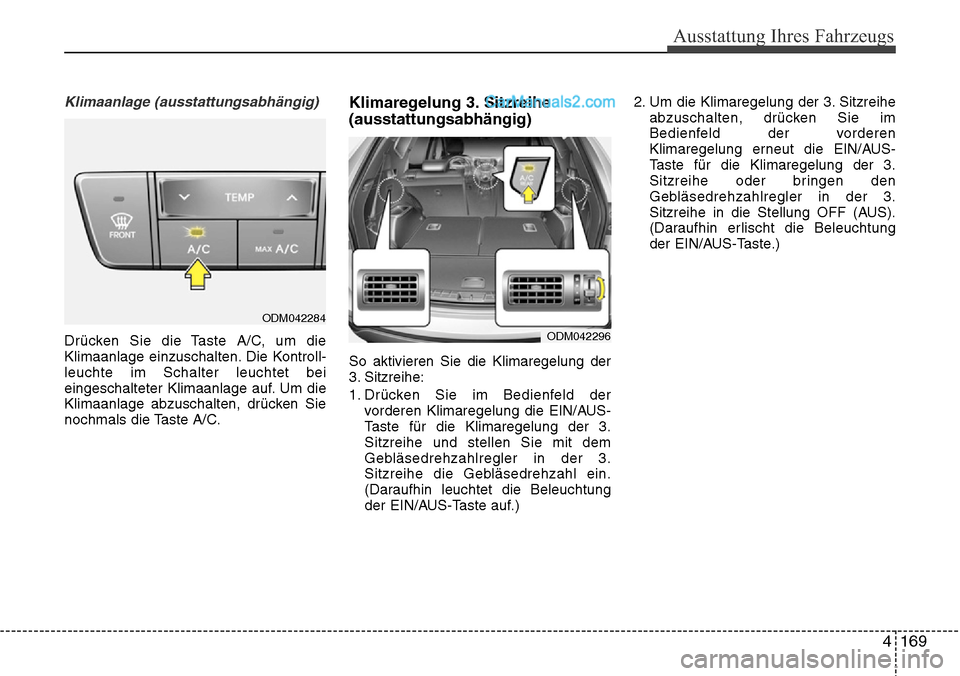

Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die Kontroll-
leuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C.
Klimaregelung 3. Sitzreihe
(ausstattungsabhängig)
So aktivieren Sie die Klimaregelung der
3. Sitzreihe:
1. Drücken Sie im Bedienfeld dervorderen Klimaregelung die EIN/AUS-
Taste für die Klimaregelung der 3.
Sitzreihe und stellen Sie mit dem
Gebläsedrehzahlregler in der 3.
Sitzreihe die Gebläsedrehzahl ein.
(Daraufhin leuchtet die Beleuchtung
der EIN/AUS-Taste auf.) 2. Um die Klimaregelung der 3. Sitzreihe
abzuschalten, drücken Sie im
Bedienfeld der vorderen
Klimaregelung erneut die EIN/AUS-
Taste für die Klimaregelung der 3.
Sitzreihe oder bringen den
Gebläsedrehzahlregler in der 3.
Sitzreihe in die Stellung OFF (AUS).
(Daraufhin erlischt die Beleuchtung
der EIN/AUS-Taste.)
ODM042284
ODM042296

Ausstattung Ihres Fahrzeugs
170
4

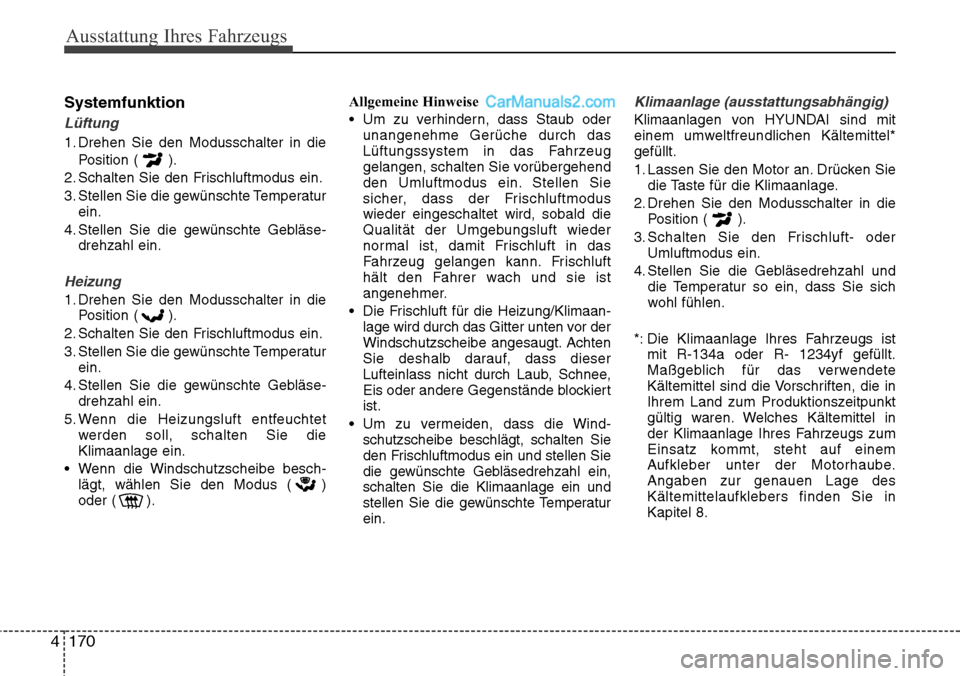

Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in diePosition ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse- drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die
Klimaanlage ein.
• Wenn die Windschutzscheibe besch- lägt, wählen Sie den Modus ( )
oder ( ). Allgemeine Hinweise
• Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmodus
wieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
• Die Frischluft für die Heizung/Klimaan- lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiert
ist.
• Um zu vermeiden, dass die Wind- schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,
schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperatur
ein.
Klimaanlage (ausstattungsabhängig)
Klimaanlagen von HYUNDAI sind mit
einem umweltfreundlichen Kältemittel*
gefüllt.
1. Lassen Sie den Motor an. Drücken Siedie Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
*: Die Klimaanlage Ihres Fahrzeugs ist mit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren. Welches Kältemittel in
der Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube.
Angaben zur genauen Lage des
Kältemittelaufklebers finden Sie in
Kapitel 8.
