2016 Hyundai Santa Fe Betriebsanleitung (in German)

623
Pannenhilfe
IM FALL EINER REIFENPANNE (MIT RESERVERAD, AUSSTATTUNGSABHÄNGIG)
Wagenheber und Werkzeug
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
(4) SteckschlüsselAnweisungen zur Benutzung desWagenhebers
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.
Verstauen Sie den Wagenheber so,
dass er während der Fahrt keine
Klappergeräusche verursachen
kann.
Folgen Sie den Anweisungen zur
Benutzung des Wagenhebers, um
das Verletzungsrisiko zu reduzieren.
VORSICHT - Radwechsel
• Versuchen Sie niemals, Reparaturen an einem
Fahrzeug durchzuführen, das
auf der Fahrspur einer
öffentlichen Straße oder der
Autobahn steht.
• Bewegen Sie Ihr Fahrzeug unbedingt vollständig von
einer Straße oder auf den
Randstreifen, bevor Sie mit
dem Radwechsel beginnen.
Benutzen Sie den Wagenheber
nur auf ebenem und festem
Untergrund. Wenn Sie abseits
der Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Pannendienst zu Hilfe.
• Achten Sie darauf, dass Sie den Wagenheber
ausschließlich an den vorne
und hinten vorgesehenen
Ansatzpunkten am Fahrzeug
anzusetzen; verwenden Sie
niemals die Stoßfänger oder
andere Fahrzeugteile zum
Anheben.
(Fortsetzung)
ODM062003

Pannenhilfe
24
6
Ersatzrad abbauen und verstauen
Ihr Ersatzrad befindet sich unter dem
Fahrzeug, direkt unter dem
Laderaum.
Um das Ersatzrad vom Fahrzeug zu
lösen:
1. Öffnen Sie die Heckklappe.
2. Entfernen Sie die
Kunststoffabdeckung der
Sechskantschraube mit einer
Münze oder einem
Schlitzschraubendreher. 3. Befestigen Sie die Stecknuss am
Radmutternschlüssel.
4. Lösen Sie die Schraube so weit, dass sich das Reserverad
absenken lässt.
Drehen Sie den Radmuttern-
schlüssel so lange gegen den
Uhrzeigersinn, bis das Ersatzrad
den Boden berührt.
ODM062004
(Fortsetzung)
• Ein angehobenes Fahrzeugkann leicht von dem
Wagenheber rollen und
schwere oder tödliche
Verletzungen verursachen.
• Sorgen Sie dafür, dass sich keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem
Wagenheber angehoben ist.
• Lasser Sie den Motor nicht an und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange -
hoben ist.
• Sorgen Sie dafür

, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
• Vergewissern Sie sich, dass Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits der
Straße und abseits des
Fahrzeugs befinden, welches
mit dem Wagenheber an-
gehoben wird.
ODM062005

625
Pannenhilfe

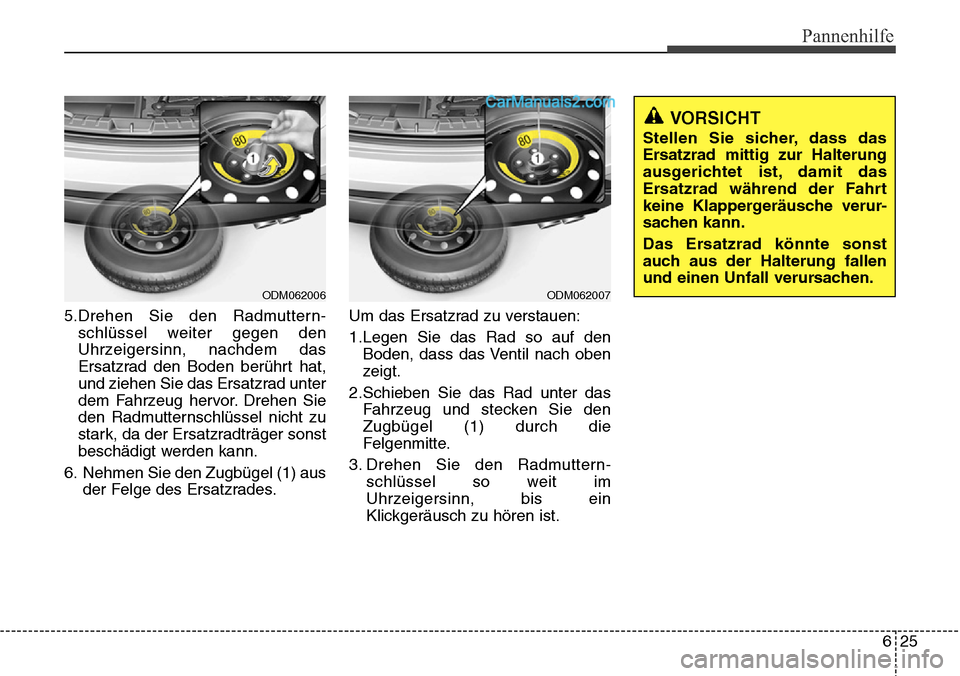

5.Drehen Sie den Radmuttern-schlüssel weiter gegen den
Uhrzeigersinn, nachdem das
Ersatzrad den Boden berührt hat,
und ziehen Sie das Ersatzrad unter
dem Fahrzeug hervor. Drehen Sie
den Radmutternschlüssel nicht zu
stark, da der Ersatzradträger sonst
beschädigt werden kann.
6. Nehmen Sie den Zugbügel (1) aus der Felge des Ersatzrades. Um das Ersatzrad zu verstauen:
1.Legen Sie das Rad so auf den
Boden, dass das Ventil nach oben
zeigt.
2.Schieben Sie das Rad unter das Fahrzeug und stecken Sie den
Zugbügel (1) durch die
Felgenmitte.
3. Drehen Sie den Radmuttern- schlüssel so weit im
Uhrzeigersinn, bis ein
Klickgeräusch zu hören ist.
VORSICHT
Stellen Sie sicher, dass das
Ersatzrad mittig zur Halterung
ausgerichtet ist, damit das
Ersatzrad während der Fahrt
keine Klappergeräusche verur-
sachen kann.
Das Ersatzrad könnte sonst
auch aus der Halterung fallen
und einen Unfall verursachen.
ODM062007ODM062006

Pannenhilfe
26
6

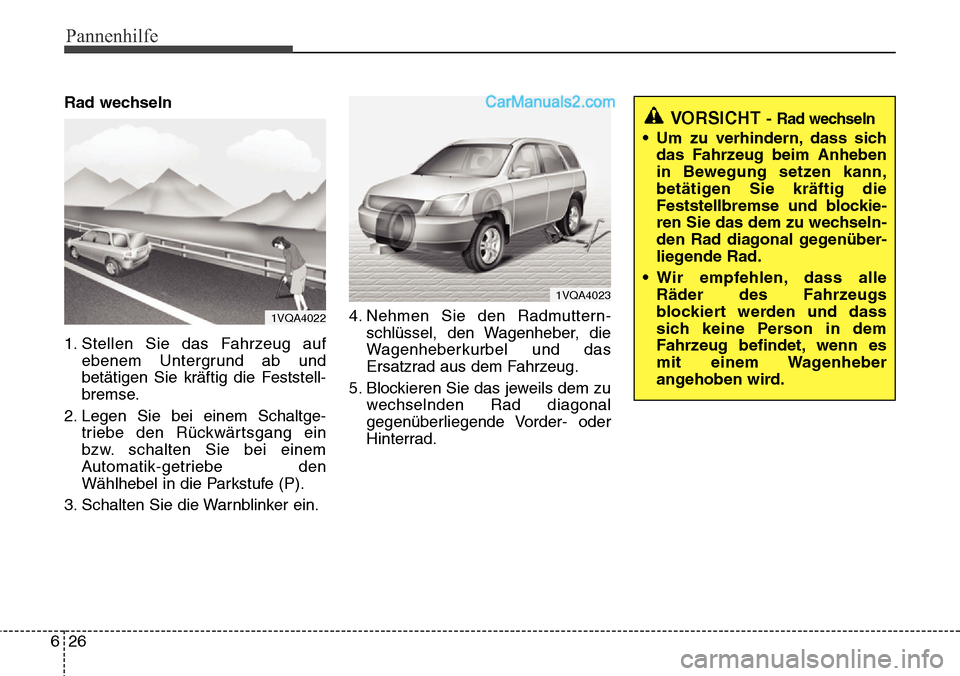

Rad wechseln
1. Stellen Sie das Fahrzeug auf
ebenem Untergrund ab und
betätigen Sie kräftig die Feststell-
bremse.
2. Legen Sie bei einem Schaltge- triebe den Rückwärtsgang ein
bzw. schalten Sie bei einem
Automatik-getriebe den
Wählhebel in die Parkstufe (P).
3. Schalten Sie die Warnblinker ein. 4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
5. Blockieren Sie das jeweils dem zu wechselnden Rad diagonal
gegenüberliegende Vorder- oder
Hinterrad.
1VQA4022
1VQA4023
VORSICHT - Rad wechseln
• Um zu verhindern, dass sichdas Fahrzeug beim Anheben
in Bewegung setzen kann,
betätigen Sie kräftig die
Feststellbremse und blockie -
ren Sie das dem zu wechseln -
den Rad diagonal gegenüber -
liegende Rad.
• Wir empfehlen,
dass alle
Räder des Fahrzeugs
blockiert werden und dass
sich keine Person in dem
Fahrzeug befindet, wenn es
mit einem Wagenheber
angehoben wird.

627
Pannenhilfe
6. Lösen Sie alle Radmuttern umeine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaften
Rad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege-
benen Aufnahmepunkte und
heben Sie das F ahrzeug
niemals an anderen als den
vor

gesehenen Stellen an.
ODM062008ODM062009

Pannenhilfe
28
6
8. Führen Sie die Wagenheberkurbel
in den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmut-tern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann. 9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und
legen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeug
anzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten und
schieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie-
rigkeiten auftreten, kippen Sie das
Rad leicht und schieben Sie es
zunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
VORSICHT
Räder können scharfkantig sein.
Fassen Sie sie vorsichtig an, um
schwere Verletzungen zu
vermeiden. Vergewissern Sie
sich vor dem Anbau des Rades,
dass sich keine Fremdkörper (z.
B. Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. Solche
Fremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Tod
führen.
ODM062010

629
Pannenhilfe

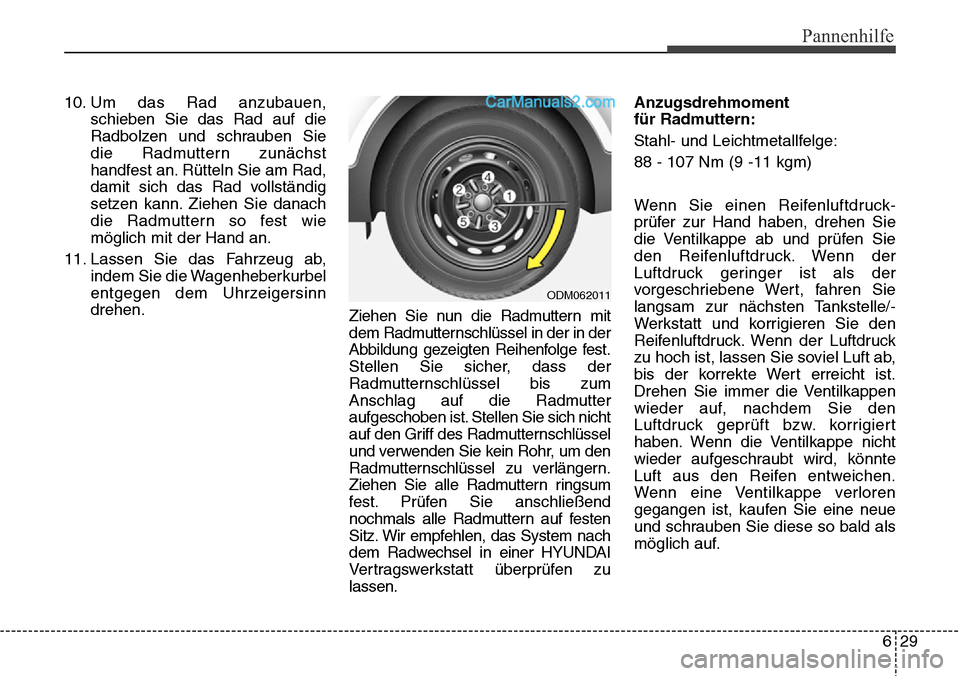

10. Um das Rad anzubauen,schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Rütteln Sie am Rad,
damit sich das Rad vollständig
setzen kann. Ziehen Sie danach
die Radmuttern so fest wie
möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System nach
dem Radwechsel in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Anzugsdrehmoment
für Radmuttern:
Stahl- und Leichtmetallfelge:
88 - 107 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
ODM062011

Pannenhilfe
30
6
Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern. Verstauen Sie Wagenheber,
Wagenheberkurbel, Radmuttern-
schlüssel und Ersatzrad sorgfältig,
um Klappergeräusche während der
Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge-wissern Sie sich bei derRadmontage
, dass dieselben
Radmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset -
zen der Radmuttern Muttern mit metrischem Gewinde undder

selben Bauart verwendet
werden. Wenn Muttern mit nicht- metrischem Gewinde aufmetrische Bolzen (oder umge-kehrt) geschraubt werden, wirddas Rad nicht ausreichend sic
her
befestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher,dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauartder Original-Muttern entsprech -
en, bevor Sie diese Radmuttern ansc hrauben. Wir empfehlen,
sic

h im Zweifelsfall an eine
HYUNDAI Vertragswerkstatt zu wenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 8.
