2016 Hyundai Santa Fe Betriebsanleitung (in German)

4 115
Ausstattung Ihres Fahrzeugs

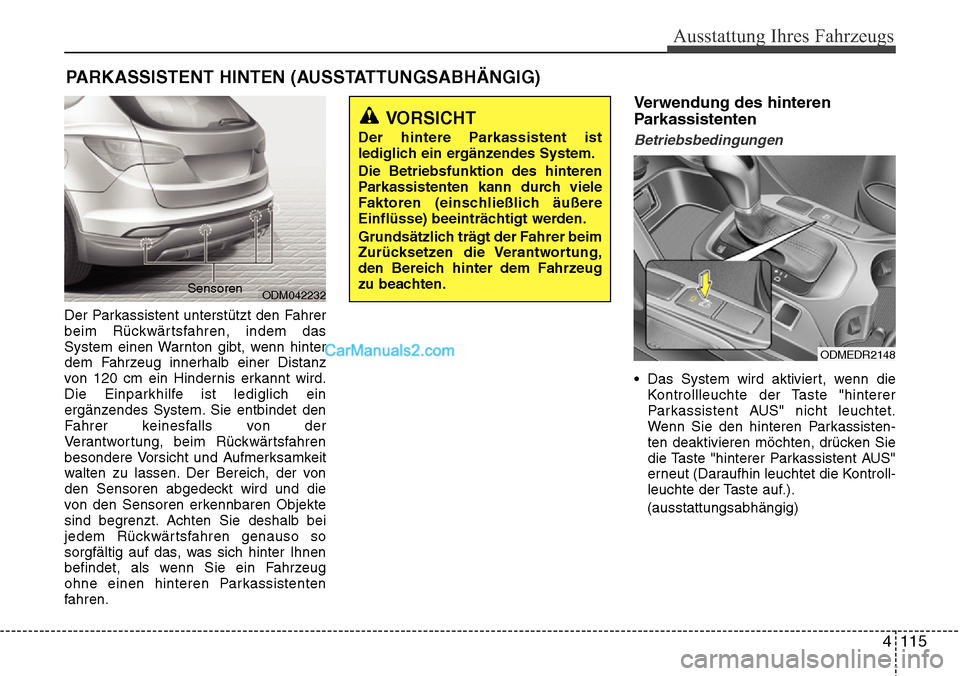

Der Parkassistent unterstützt den Fahrer
beim Rückwärtsfahren, indem das
System einen Warnton gibt, wenn hinter
dem Fahrzeug innerhalb einer Distanz
von 120 cm ein Hindernis erkannt wird.
Die Einparkhilfe ist lediglich ein
ergänzendes System. Sie entbindet den
Fahrer keinesfalls von der
Verantwortung, beim Rückwärtsfahren
besondere Vorsicht und Aufmerksamkeit
walten zu lassen. Der Bereich, der von
den Sensoren abgedeckt wird und die
von den Sensoren erkennbaren Objekte
sind begrenzt. Achten Sie deshalb bei
jedem Rückwärtsfahren genauso so
sorgfältig auf das, was sich hinter Ihnen
befindet, als wenn Sie ein Fahrzeug
ohne einen hinteren Parkassistenten
fahren.
Verwendung des hinteren
Parkassistenten
Betriebsbedingungen
• Das System wird aktiviert, wenn dieKontrollleuchte der Taste "hinterer
Parkassistent AUS" nicht leuchtet.
Wenn Sie den hinteren Parkassisten-
ten deaktivieren möchten, drücken Sie
die Taste "hinterer Parkassistent AUS"
erneut (Daraufhin leuchtet die Kontroll-
leuchte der Taste auf.).
(ausstattungsabhängig)
PARKASSISTENT HINTEN (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent ist
lediglich ein ergänzendes System.
Die Betriebsfunktion des hinteren
Parkassistenten kann durch viele
Faktoren (einschließlich äußere
Einflüsse) beeinträchtigt werden.
Grundsätzlich trägt der Fahrer beim
Zurücksetzen die Verantwortung,
den Bereich hinter dem Fahrzeug
zu beachten.
ODM042232Sensoren
ODMEDR2148

Ausstattung Ihres Fahrzeugs
116
4

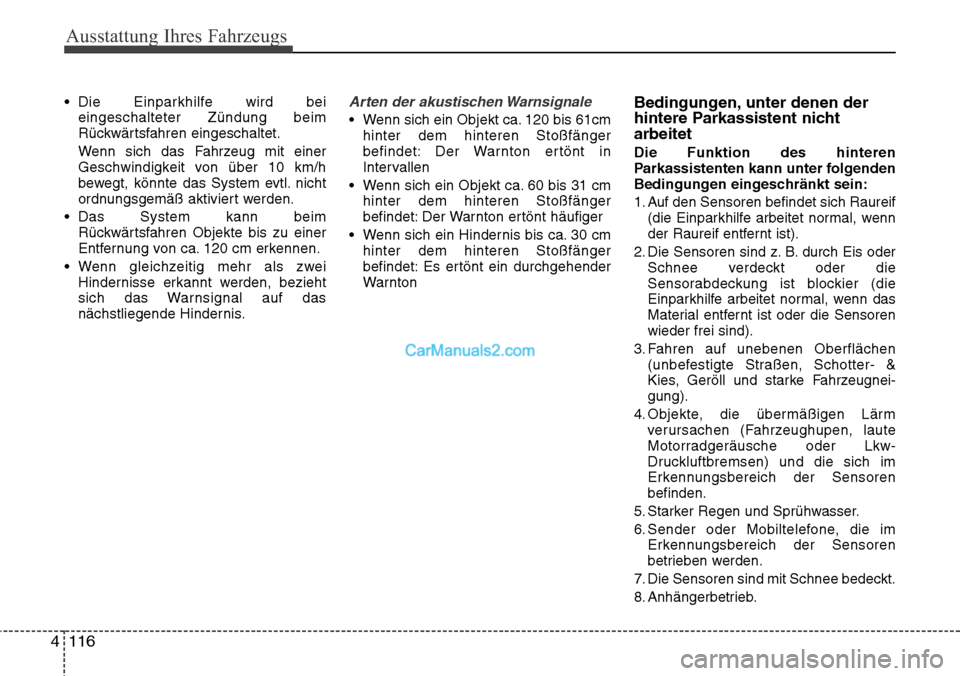

• Die Einparkhilfe wird bei
eingeschalteter Zündung beim
Rückwärtsfahren eingeschaltet.
Wenn sich das Fahrzeug mit einer
Geschwindigkeit von über 10 km/h
bewegt, könnte das System evtl. nicht
ordnungsgemäß aktiviert werden.
• Das System kann beim Rückwärtsfahren Objekte bis zu einer
Entfernung von ca. 120 cm erkennen.
• Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das
nächstliegende Hindernis.Arten der akustischen Warnsignale
• Wenn sich ein Objekt ca. 120 bis 61cmhinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt in
Intervallen
• Wenn sich ein Objekt ca. 60 bis 31 cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt häufiger
• Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren Stoßfänger
befindet: Es ertönt ein durchgehender
Warnton
Bedingungen, unter denen der
hintere Parkassistent nicht
arbeitet
Die Funktion des hinteren
Parkassistenten kann unter folgenden
Bedingungen eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif(die Einparkhilfe arbeitet normal, wenn
der Raureif entfernt ist).
2. Die Sensoren sind z. B. durch Eis oder Schnee verdeckt oder die
Sensorabdeckung ist blockier (die
Einparkhilfe arbeitet normal, wenn das
Material entfernt ist oder die Sensoren
wieder frei sind).
3. Fahren auf unebenen Oberflächen (unbefestigte Straßen, Schotter- &
Kies, Geröll und starke Fahrzeugnei-
gung).
4. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorradgeräusche oder Lkw-
Druckluftbremsen) und die sich im
Erkennungsbereich der Sensoren
befinden.
5. Starker Regen und Sprühwasser.
6. Sender oder Mobiltelefone, die im Erkennungsbereich der Sensoren
betrieben werden.
7. Die Sensoren sind mit Schnee bedeckt.
8. Anhängerbetrieb.

4 117
Ausstattung Ihres Fahrzeugs

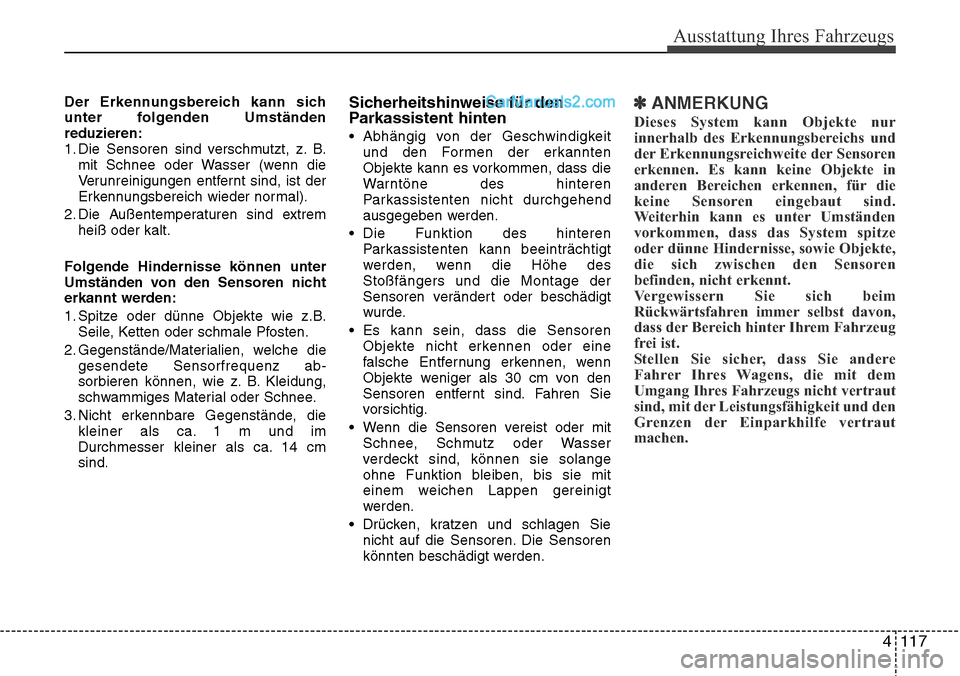

Der Erkennungsbereich kann sich
unter folgenden Umständen
reduzieren:
1. Die Sensoren sind verschmutzt, z. B.mit Schnee oder Wasser (wenn die
Verunreinigungen entfernt sind, ist der
Erkennungsbereich wieder normal).
2. Die Außentemperaturen sind extrem heiß oder kalt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Materialien, welche die gesendete Sensorfrequenz ab-
sorbieren können, wie z. B. Kleidung,
schwammiges Material oder Schnee.
3. Nicht erkennbare Gegenstände, die kleiner als ca. 1 m und im
Durchmesser kleiner als ca. 14 cm
sind.Sicherheitshinweise für den
Parkassistent hinten
• Abhängig von der Geschwindigkeitund den Formen der erkannten
Objekte kann es vorkommen, dass die
Warntöne des hinteren
Parkassistenten nicht durchgehend
ausgegeben werden.
• Die Funktion des hinteren Parkassistenten kann beeinträchtigt
werden, wenn die Höhe des
Stoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde.
• Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen, wenn
Objekte weniger als 30 cm von den
Sensoren entfernt sind. Fahren Sie
vorsichtig.
• Wenn die Sensoren vereist oder mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.
• Drücken, kratzen und schlagen Sie nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.
✽ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensoren
erkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständen
vorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensoren
befinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertraut
machen.

Ausstattung Ihres Fahrzeugs
118
4

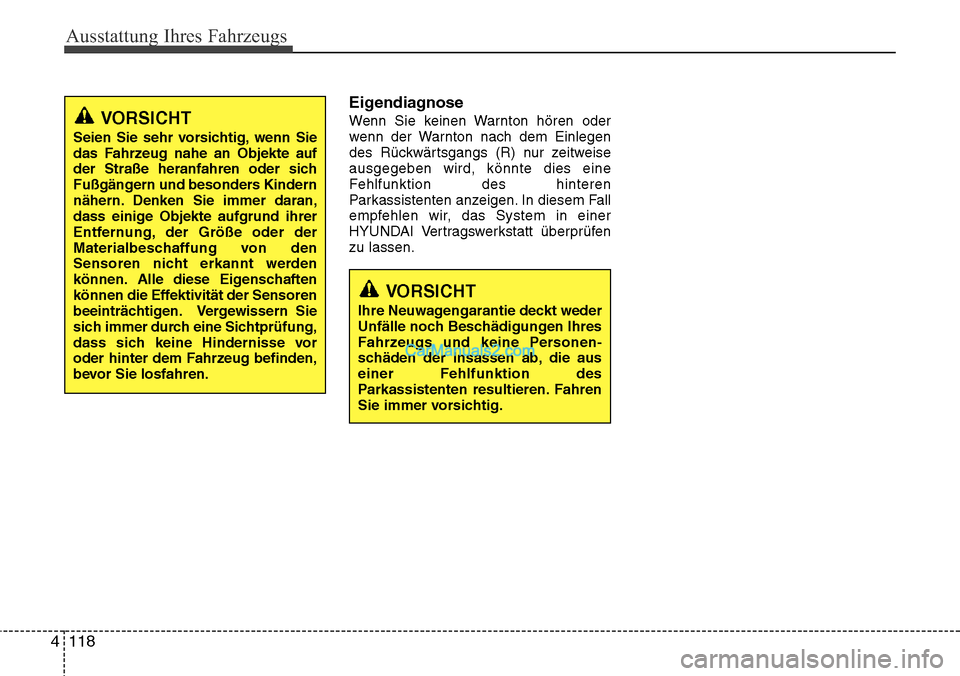

Eigendiagnose
Wenn Sie keinen Warnton hören oder
wenn der Warnton nach dem Einlegen
des Rückwärtsgangs (R) nur zeitweise
ausgegeben wird, könnte dies eine
Fehlfunktion des hinteren
Parkassistenten anzeigen. In diesem Fall
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders Kindern
nähern. Denken Sie immer daran,
dass einige Objekte aufgrund ihrer
Entfernung, der Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der Sensoren
beeinträchtigen. Vergewissern Sie
sich immer durch eine Sichtprüfung,
dass sich keine Hindernisse vor
oder hinter dem Fahrzeug befinden,
bevor Sie losfahren.
VORSICHT
Ihre Neuwagengarantie deckt weder
Unfälle noch Beschädigungen Ihres
Fahrzeugs und keine Personen -
schäden der Insassen ab, die aus
einer Fehlfunktion des
P arkassistenten resultieren. Fahren
Sie immer v

orsichtig.

4 119
Ausstattung Ihres Fahrzeugs
Das Parkassistenzsystem unterstützt
den Fahrer beim Einparken, indem es
einen Warnton erklingen lässt, wenn es
vor oder hinter dem Fahrzeug ein
Hindernis erkennt, dessen Abstand zum
Fahrzeug vorn max. 60 (Ausführung A)
oder 100 cm (Ausführung B) bzw. 120 cm
(hinten) beträgt.Da der Parkassistent lediglich ein
ergänzendes System ist, entbindet er
den Fahrer keineswegs von der
Verantwortung, besondere Vorsicht und
Aufmerksamkeit walten zu lassen.
Der Bereich, der von den Sensoren
abgedeckt wird, und die von den
Sensoren erkennbaren Objekte sind
begrenzt. Achten Sie deshalb bei jedem
Fahrvorgang genauso so sorgfältig auf
das, was sich vor und hinter Ihnen
befindet, als würden Sie ein Fahrzeug
ohne Parkassistent fahren.
Verwendung des Parkassistenten
Funktionsvoraussetzungen
• Das System wird aktiviert, wenn bei
eingeschalteter Zündung die Taste des
Parkassistenten gedrückt wird.
PARKASSISTENT (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer muss
nach vorn und hinten schauen und
prüfen, ob die Bereiche frei sind. Da
die Funktionsfähigkeit des
Parkassistenten durch viele
Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt die
Verantwortung stets beim Fahrer.
ODM042233
ODM042232
■Vo r n
■Hinten
S
S
e
e
n
n
s
s
o
o
r
r
e
e
n
n
S
S
e
e
n
n
s
s
o
o
r
r
e
e
n
n
ODM042237
■
Ausführung A
ODM042236
■Ausführung B

Ausstattung Ihres Fahrzeugs
120
4
• Die Tastenleuchte des
Parkassistenzsystems leuchtet
automatisch auf und das
Parkassistenzsystem wird aktiviert, wenn
Sie den Rückwärtsgang (R) einlegen
oder die SPAS-Taste drücken. Die
Funktion wird automatisch deaktiviert,
wenn die Fahrgeschwindigkeit mehr als
40 km/h beträgt (sofern das Fahrzeug mit
SPAS ausgestattet ist).
• Bei einer Fahrgeschwindigkeit von mehr als 10 km/h ist das Parkassistenzsystem
ohne Funktion.
• Die Erkennungsreichweite beim Rückwärtsfahren beträgt ca. 120 cm,
wenn Sie langsamer als 10 km/h fahren.
• Die seitlichen Sensoren werden aktiviert, wenn Sie den Rückwärtsgang einlegen
(Stellung "R").
• Die Erkennungsreichweite beim Vorwärtsfahren beträgt ca. 60 cm
(Ausführung A) oder 100 cm (Ausführung
B), wenn Sie langsamer als 10 km/h
fahren.
• Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht sich
das Warnsignal auf das Hindernis mit
dem geringsten Abstand.
✽ANMERKUNG
Wenn der Abstand zu einem Hindernis
schon beim Einschalten des Systems
weniger als ca. 25 cm beträgt, reagiert
das System möglicherweise nicht.
Abstand zum
Objekt
Warnanzeige
WarntonBeim VorwärtsfahrenBeim Rückwärtsfahren
Ausführung AAusführungBAusführungAAusführungB
100 -
61 cmVo r n--Warnton ertönt in Intervallen
(Ausführung B)
120 -
61 cmHinten--Warnton ertönt in Intervallen
60 -
31 cmVo r nWarnton ertönt in schneller Folge
Hinten--Warnton ertönt inschneller Folge
30 cm
Vo r nWarnton ertönt permanent
Hinten--Warnton ertöntpermanent
✽ANMERKUNG
• Je nach Hindernis und Sensorzustand weichen der tatsächliche Warnton und dietatsächliche Anzeige möglicherweise von der Abbildung ab.
• Reinigen Sie die Fahrzeugsensoren nicht mit einem Hochdruckreiniger.
Verschiedene Warnanzeigen und -töne: mit Warnton
: ohne Warnton

4 121
Ausstattung Ihres Fahrzeugs

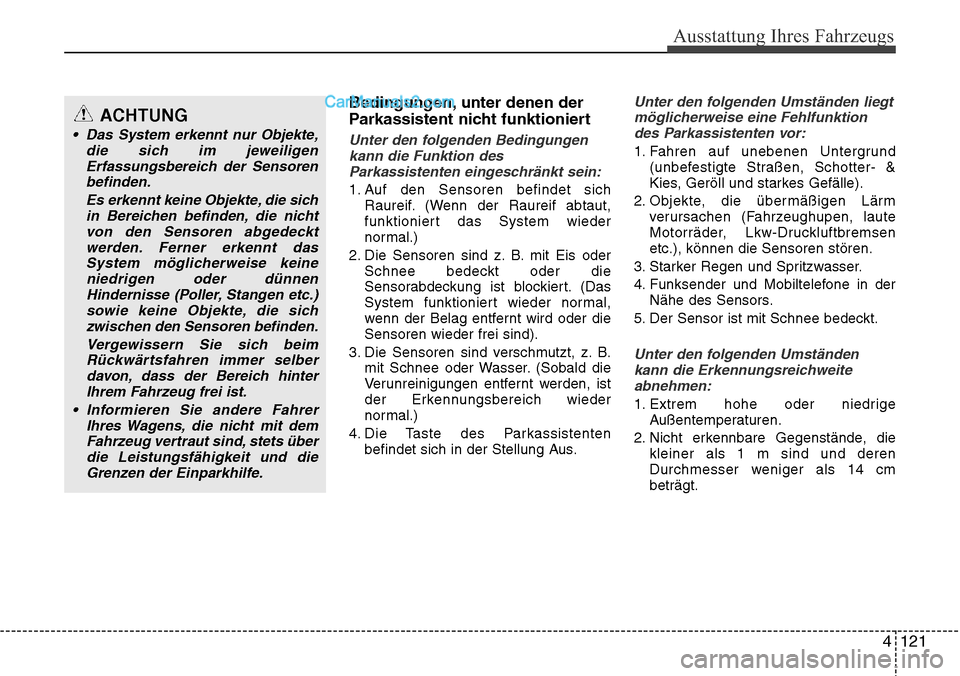

Bedingungen, unter denen der
Parkassistent nicht funktioniert
Unter den folgenden Bedingungenkann die Funktion des Parkassistenten eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif. (Wenn der Raureif abtaut,
funktioniert das System wieder
normal.)
2. Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert. (Das
System funktioniert wieder normal,
wenn der Belag entfernt wird oder die
Sensoren wieder frei sind).
3. Die Sensoren sind verschmutzt, z. B. mit Schnee oder Wasser. (Sobald die
Verunreinigungen entfernt werden, ist
der Erkennungsbereich wieder
normal.)
4. Die Taste des Parkassistenten befindet sich in der Stellung Aus.
Unter den folgenden Umständen liegtmöglicherweise eine Fehlfunktion des Parkassistenten vor:
1. Fahren auf unebenen Untergrund (unbefestigte Straßen, Schotter- &
Kies, Geröll und starkes Gefälle).
2. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorräder, Lkw-Druckluftbremsen
etc.), können die Sensoren stören.
3. Starker Regen und Spritzwasser.
4. Funksender und Mobiltelefone in der Nähe des Sensors.
5. Der Sensor ist mit Schnee bedeckt.
Unter den folgenden Umständen kann die Erkennungsreichweiteabnehmen:
1. Extrem hohe oder niedrige Außentemperaturen.
2. Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
ACHTUNG
• Das System erkennt nur Objekte, die sich im jeweiligenErfassungsbereich der Sensorenbefinden.
Es erkennt keine Objekte, die sichin Bereichen befinden, die nichtvon den Sensoren abgedeckt werden. Ferner erkennt dasSystem möglicherweise keineniedrigen oder dünnenHindernisse (Poller, Stangen etc.)sowie keine Objekte, die sichzwischen den Sensoren befinden.
Vergewissern Sie sich beimRückwärtsfahren immer selberdavon, dass der Bereich hinterIhrem Fahrzeug frei ist.
• Informieren Sie andere Fahrer Ihres Wagens, die nicht mit demFahrzeug vertraut sind, stets über die Leistungsfähigkeit und dieGrenzen der Einparkhilfe.

Ausstattung Ihres Fahrzeugs
122
4
Folgende Hindernisse können unter
Umständen nicht von den Sensorenerkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Objekte, die das Sensorsignal absorbieren können, wie
z. B. Kleidung, schwammiges Material
oder Schnee.
✽ANMERKUNG
1. Je nach Geschwindigkeit und Formerkannter Objekte ertönt der
Warnton der Einparkhilfe
möglicherweise nicht durchgehend.
2. Der Parkassistent funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe des
Stoßfängers oder die Einbaulage der
Sensoren verändert wurde. Nicht
serienmäßige Anbauten und
Zubehörteile können die
Sensorfunktion ebenfalls
beeinträchtigen.
3. Objekte, deren Abstand zum Sensor weniger als 30 cm beträgt, werden
möglicherweise nicht oder in einem
falschen Abstand erkannt. Lassen Sie
Vorsicht walten.
4. Wenn die Sensoren vereist oder mit Schnee oder Wasser bedeckt sind,
bleiben sie möglicherweise solange
ohne Funktion, bis sie mit einem
weichen Lappen gereinigt werden.
5. Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Andernfalls könnten die
Sensoren Schaden nehmen.
✽ANMERKUNG
Das System erkennt nur Objekte, die
sich innerhalb des Erkennungsbereichs
und der Erkennungsreichweite der
Sensoren befinden. Es erkennt keine
Objekte in anderen Bereichen, die nicht
von Sensoren abgedeckt werden.
Außerdem werden möglicherweise
keine kleinen oder schlanken
Gegenstände sowie zwischen den
Sensoren befindliche Objekte erkannt.
Überzeugen Sie sich beim
Rückwärtsfahren immer selber davon,
dass der Bereich vor und hinter Ihrem
Fahrzeug frei ist. Informieren Sie
andere Fahrer Ihres Wagens, die nicht
mit dem Fahrzeug vertraut sind, stets
über die Leistungsfähigkeit und die
Grenzen der Einparkhilfe.
